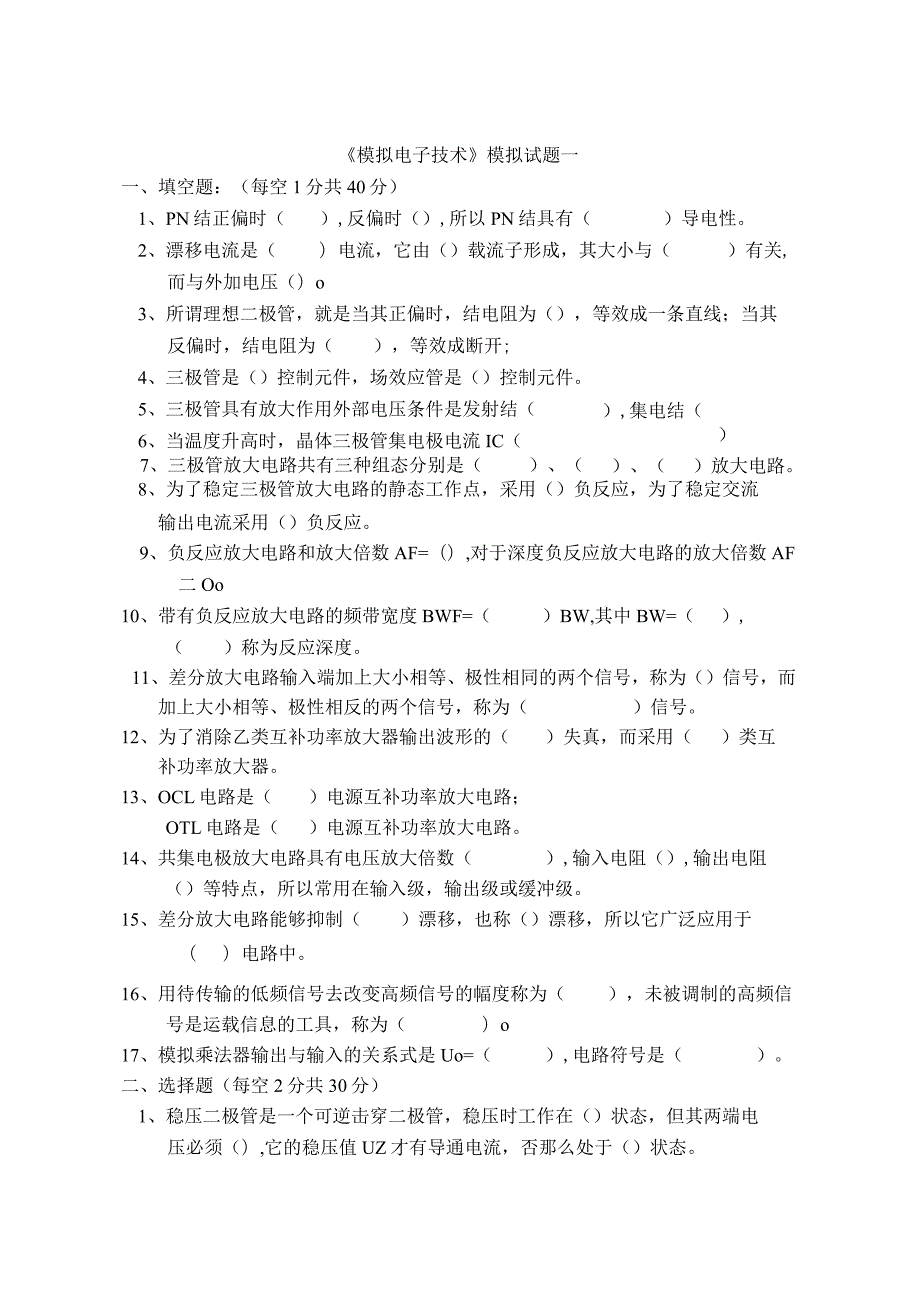

1、模拟电子技术模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（）,反偏时（）,所以PN结具有（）导电性。2、漂移电流是（）电流，它由（）载流子形成，其大小与（）有关,而与外加电压（）o3、所谓理想二极管，就是当其正偏时，结电阻为（），等效成一条直线；当其反偏时，结电阻为（），等效成断开;4、三极管是（）控制元件，场效应管是（）控制元件。）,集电结（）。）,发射结压降（）。5、三极管具有放大作用外部电压条件是发射结（6、当温度升高时，晶体三极管集电极电流IC（7、三极管放大电路共有三种组态分别是（）、（）、（）放大电路。8、为了稳定三极管放大电路的静态工作点，采用（）负反应，为了稳定交
2、流输出电流采用（）负反应。9、负反应放大电路和放大倍数AF=（）,对于深度负反应放大电路的放大倍数AF二Oo10、带有负反应放大电路的频带宽度BWF=（）BW,其中BW=（）,（）称为反应深度。11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。13、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。14、共集电极放大电路具有电压放大倍数（）,输入电阻（）,输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。15、差分

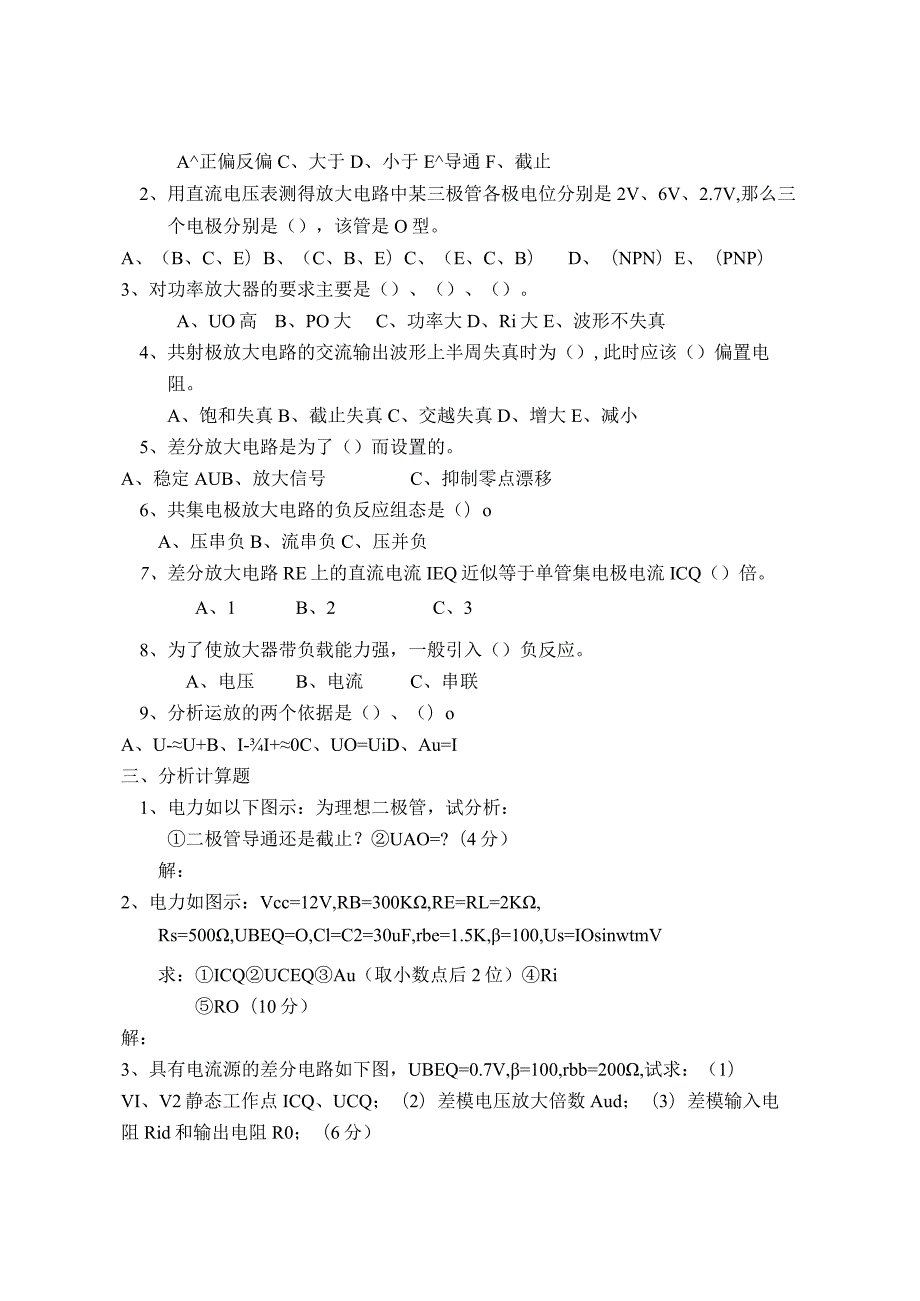

3、放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）o17、模拟乘法器输出与输入的关系式是Uo=（）,电路符号是（）。二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（）,它的稳压值UZ才有导通电流，否那么处于（）状态。A正偏反偏C、大于D、小于E导通F、截止2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V,那么三个电极分别是（），该管是O型。A、（B、C、E）B、（C、B、E）C、（E、C、B）D、（
4、NPN）E、（PNP）3、对功率放大器的要求主要是（）、（）、（）。A、UO高B、PO大C、功率大D、Ri大E、波形不失真4、共射极放大电路的交流输出波形上半周失真时为（）,此时应该（）偏置电阻。A、饱和失真B、截止失真C、交越失真D、增大E、减小5、差分放大电路是为了（）而设置的。A、稳定AUB、放大信号C、抑制零点漂移6、共集电极放大电路的负反应组态是（）oA、压串负B、流串负C、压并负7、差分放大电路RE上的直流电流IEQ近似等于单管集电极电流ICQ（）倍。A、1B、2C、38、为了使放大器带负载能力强，一般引入（）负反应。A、电压B、电流C、串联9、分析运放的两个依据是（）、（）oA、
5、U-U+B、I-I+0C、UO=UiD、Au=I三、分析计算题1、电力如以下图示：为理想二极管，试分析：二极管导通还是截止？UAO=?（4分）解：2、电力如图示：Vcc=12V,RB=300K,RE=RL=2K,Rs=500,UBEQ=O,Cl=C2=30uF,rbe=1.5K,=100,Us=IOsinwtmV求：ICQUCEQAu（取小数点后2位）RiRO（10分）解：3、具有电流源的差分电路如下图，UBEQ=0.7V,=100,rbb=200,试求：（1）VI、V2静态工作点ICQ、UCQ；（2）差模电压放大倍数Aud；（3）差模输入电阻Rid和输出电阻R0；（6分）4、电路如下图，设U

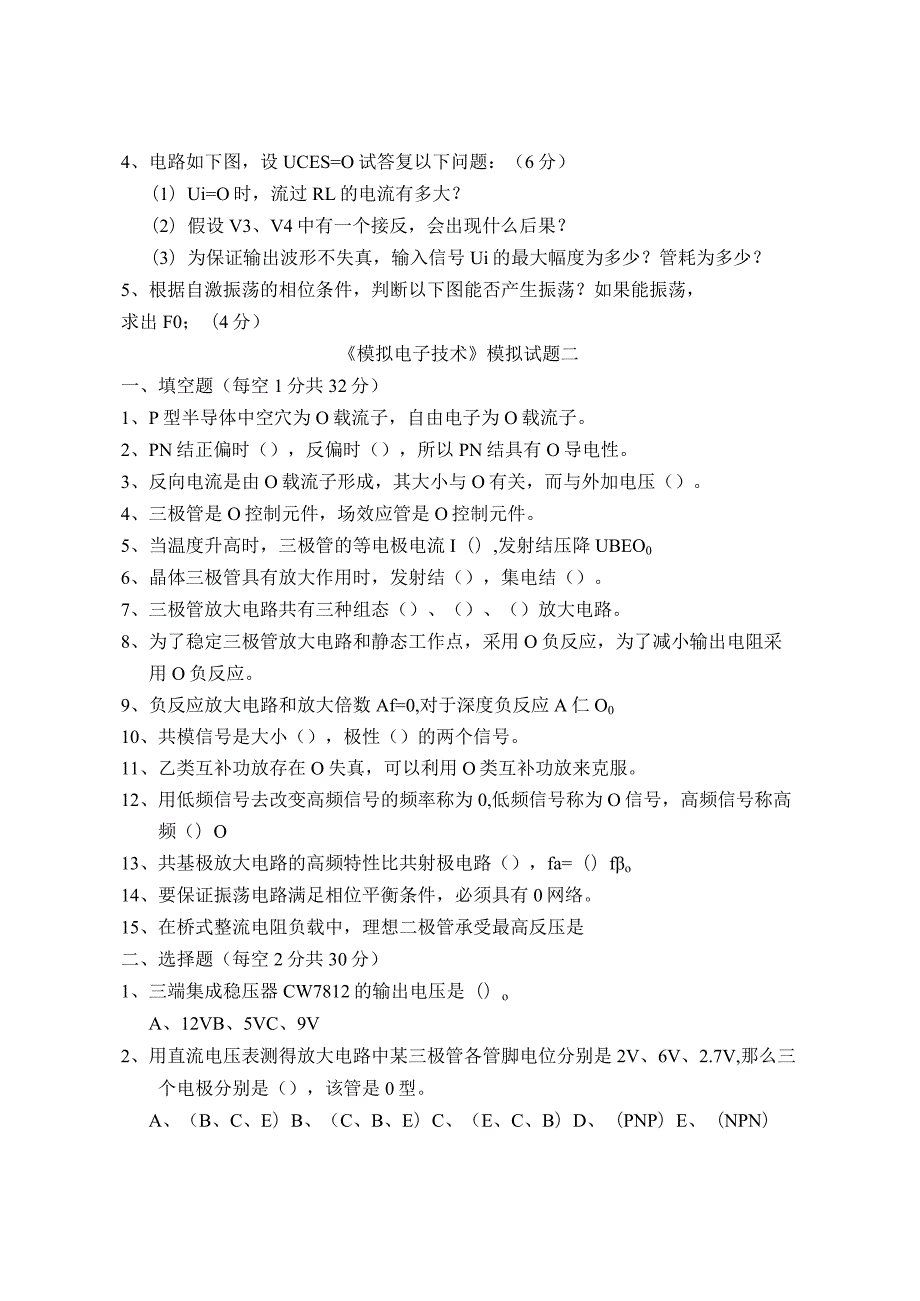

6、CES=O试答复以下问题：（6分）（1）Ui=O时，流过RL的电流有多大？（2）假设V3、V4中有一个接反，会出现什么后果？（3）为保证输出波形不失真，输入信号Ui的最大幅度为多少？管耗为多少？5、根据自激振荡的相位条件，判断以下图能否产生振荡？如果能振荡，求出F0；（4分）模拟电子技术模拟试题二一、填空题（每空1分共32分）1、P型半导体中空穴为O载流子，自由电子为O载流子。2、PN结正偏时（），反偏时（），所以PN结具有O导电性。3、反向电流是由O载流子形成，其大小与O有关，而与外加电压（）。4、三极管是O控制元件，场效应管是O控制元件。5、当温度升高时，三极管的等电极电流I（）,发射结压
7、降UBEO06、晶体三极管具有放大作用时，发射结（），集电结（）。7、三极管放大电路共有三种组态（）、（）、（）放大电路。8、为了稳定三极管放大电路和静态工作点，采用O负反应，为了减小输出电阻采用O负反应。9、负反应放大电路和放大倍数Af=0,对于深度负反应A仁O010、共模信号是大小（），极性（）的两个信号。11、乙类互补功放存在O失真，可以利用O类互补功放来克服。12、用低频信号去改变高频信号的频率称为0,低频信号称为O信号，高频信号称高频（）O13、共基极放大电路的高频特性比共射极电路（），fa=（）fo14、要保证振荡电路满足相位平衡条件，必须具有0网络。15、在桥式整流电阻负载中，理
8、想二极管承受最高反压是二、选择题（每空2分共30分）1、三端集成稳压器CW7812的输出电压是（）oA、12VB、5VC、9V2、用直流电压表测得放大电路中某三极管各管脚电位分别是2V、6V、2.7V,那么三个电极分别是（），该管是0型。A、（B、C、E）B、（C、B、E）C、（E、C、B）D、（PNP）E、（NPN）3、共射极放大电路的交流输出波形上半周失真时为（）失真，下半周失真时为（）失真。A、饱和B、截止C、交越D、频率4、差分放大电路是为了O而设置的。A、稳定AUB、放大信号C、抑制零点漂移5、共模抑制比是差分放大电路的一个主要技术指标，它反映放大电路（）能力。A、放大差模抑制共模B
9、输入电阻高C、输出电阻低6、LM386是集成功率放大器，它可以使电压放大倍数在O之间变化。A、020B、20-200C、200-10007、单相桥式整流电容滤波电路输出电压平均值UO=OUzA、0.45B、0.9C、1.28、当集成运放线性工作时，有两条分析依据OOoA、U-U+B、I-I+0C、UO=UiD、Au=I9、对功率放大器的主要要求有OOOoA、UO高，B、Po大C、效率高D、Ri大E、波形不失真10、振荡器的输出信号最初由O而来的。A、根本放大器B、选频网络C、干扰或噪声信号三、分析计算题1、（6分）由理想运放构成的小信号交流放大电路如图示：求：频带内电压放大倍数Auf（取整数
10、截止频率fL；2、（8分）：电路如图：t=0时，Uc（0-）=0,Ui=OJVo求：UOlt=10s时的UO?3、（10分）：电路如图示：Vcc=12V,RB1=4OK,RB2=20K,Rc=RL=2K,RE=1.65K,UBEQ=0.7V,Cl=C2=20uf,rbe=1.5K,=100,CE=IOuf求：ICQUCEQAURiRO（取小数点后1位）4、9分）：Re振荡电路如以下图,R=7.9K,C=0.02uF,RF=IOK,求：foRl冷态电阻值；指明Rl的温度特性；5、（7分）：电路如图示：IQ=5mA,R1=5OO,R2=1K;求：输出电压U0；模拟电子技术模拟试题三一、填空题（
11、每空1分，共32分）1、空穴为（）载流子。自由电子为（）载流子的杂质半导体称为P型半导体。2、PN结的P型侧接高电位，N型侧接低电位称为（）反之称为（3、由漂移形成的电流是反向电流，它由（）栽流子形成，其大小决定于（）,而与外电场（）o4、稳定二极管稳压时是处于（）偏置状态，而二极管导通时是处于（）偏置状态。5、晶体三极管的集电极电流Ic=（）所以它是（）控制元件。6、当温度升高时三极管的反向饱和电流ICBO（）所以IC也（）。7、为了稳定三极管放大电路静态工作点，采用（）负反应。为稳定交流输出电压，采用（）负反应，为了提高输入电阻采用（）负反应8、负反应使放大电路增益下降，但它可以（）通频带
12、失真。9、反应导数F=（）。反应深度是（）o10、差分放大电路能够抑制（）信号，放大（）信号。11、C）CL电路是（）电源互补功放，OTL是（）电源互补功放。12、用低频信号改变高频信号的相位称为（）。低频信号称为（）、高频信号称为（）。13、晶体管电流放大系数是频率的函数，随着频率的升高而（）o共基极电路比共射极电路高频特性（）。14、振荡电路的平衡条件是（）,（）反应才能满足振荡电路的相位平衡条件。15在桥式整流电阻负载时，理想二极管承受的最高反压是（）。二、选择题（每空2分，共34分）1、三端集成稳压器CXX7805的输出电压是（）A5vB9vC12v2、测某电路中三极管各极电位分别
13、是OV、-6V、0.2V那么三极管的三个电极分别是（），该管是（）。A（E、C、B）B（C、B、E）C（B、C、E）D（PNP）E（NPN）3、共射极放大电路的交流输出波形上半周失真时为（）失真。共射极放大电路的交流输出波形下半周失真时为（）失真。A饱和B截止C交越D频率4、差分放大电路是为了（）而设置的。A稳定AuB放大信号C抑制零点漂移5、对功率放大器的主要要求有（AUo高BPo大C效率高DRi大E波形不失真1.M386是集成功率放大器，它可以使电压放大倍数在（）变化。0-20 B 20 -200C 200-10007、单相桥式整流电容波电路输出电压平均在Uo=（)U200.45B 0.9
14、C 1.28、当集成运放线性工作时，在两条分析依据（)oU-=U+B I-=I+=0C Uo=UiAu=I9、对功率放大器的主要要求有（）AUo高 B PO大 C效率高Ri大E波形不失真10、振荡器的输出信号最初是由（）A根本放大器B选频网络C干扰或噪声信号三、分析计算题（共34分）1：电路如下图K=0.1VU1=3VU2=-6V求：Uo=?(5分)2、：电路如下图Vcc=12VRBl=40kRB2=20kRc=RL=2kRE=1.65kUBEQ=0.7VCl=C2=20Frbe=1.5K=100CE=IOF（取小数点后一位）求：1）ICQ2）UCEQ3）Au4）Ri5）Ro（10分）3、：电
15、路如下图求：Uo=?（5分）4、：RC振荡电路如以下图所示R=7.9KC=0.02FR1=5K求：1）fo2）Rl冷态电阻3）指明Rt的温度特性（9分）5、：电路如图IQ=5mARl=500R2=0.4K求：输出电压UO（5分）模拟电子技术模拟试题四一、填空题（每空1分，共32分）1、自由电子为（）载流子，空穴为（）载流子的杂质半导体称为（）半导体。2、PN结的单向导电性，就是PN结正偏时（）,反偏时（）o3、扩展运动形成的电流是（）电流，漂移运动形成的电流是（）。4、所谓理想二极管就是当其正偏时，结电阻为（）,等效成一条直线；当其反偏时，结电阻为（）,等效成开断。5、场效应管的漏极电流ID=
16、所以它是（）控制文件。6、当温度升高时三极管的集电极电流ICC7、为了提高三极管放大电路的输入电阻，流，采用（）负反应。8、负反应使放大电路增益（），但9、（）称为负反应深度，其中F=（10、差模信号是大小（），极性（Ik甲乙类互补功率放大器，可以消除（12、用低频信号去改变高频信号的（信号。13、当频率升高时，晶体管电流放大系数特性（）,f=（）f14、振荡电路的平衡条件是（）,电流放大系数B（Jo采用（）负反应。为了稳定输出电（）增益稳定性。）,称为（Jo）,差分电路不抑制（）漂移。）类互补功率（）失真。）称为调幅，高频信号称为（）（）共基极电路比共射极电路的高频）,正反应才能保证振
17、荡电路的15半波整流电路电阻负载时，理想二极管承受的最高反压是（）。二、选择题（每空2分，共30分）1、三端集成稳压器CW7906的输出电压是（）A-6VB-9vC-12v2、测得某电路中三极管各极电位分别是3V、2.3V、12V那么三极管的三个电极分别是（），该管是（）型。A（E、B、C）B（B、C、E）C（B、E、C）D（PNP）E（NPN）3、共射极放大电路的交流输出波形上半周失真时为（）失真。共射极放大电路的交流输出波形下半周失真时为（）失真。A饱和B截止C交越D频率4、差分放大电路是为了（）而设置的。A稳定AuB放大信号C抑制零点漂移5、KMCR是差分放大电路的一个主要技术指标，它反
18、映放大电路（）能力。A放大差模抑制共模B输入电阻高C输出电阻低6、LM386是集成功率放大器，它可以使电压放大倍数在（）变化。A0-20B20-200C200-10007、单相桥式整流电容波电路输出电压平均在Uo=（）U20A0.45B0.9C1.28、当集成运放线性工作时，在两条分析依据（）（）oA U-=U+B I-=I+=0C Uo=UiD Au=I9、对功率放大器的主要要求有（）（）（）。AUo高 B PO大 C效率高DRi大 E波形不失真10、振荡器的输出信号最初是由（）而来的。A根本放大器B选频网络C干扰或噪声三、分析计算题（共34分）1、：电路如下图VI、V2为理想二极管。求：1
19、哪只二极管导通2）UAO=?（5分）2、：电路如下图Vcc=12VRBl=40kRB2=20kRc=RL=2kRE=1.65kUBEQ=0.7VCl=C2=20Frbe=1.5K=100CE=IOF（取小数点后一位）求：1）ICQ2）UCEQ3）Au4）Ri5）Ro（10分）3、：电路如下图Ul=IVU2=2V求（1）UOl=?2）U0（5分）4、：RC振荡电路如以下图所示R=7.9KC=0.02FR1=5K求：1）fo2）Rl冷态电阻3）指明Rt的温度特性（9分）5、：电路如图IQ=5mARl=500R2=0.4K求：输出电压Uo（5分）模拟电子技术模拟试题五一、选择题（每空2分共30分）
20、1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值UZ才有导通电流，否那么处于（）状态。A、正偏B、反偏C、大于D、小于E、导通F、截止2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V,那么三个电极分别是（），该管是O型。A、（B、C、E）B、（C、B、E）C、（E、C、B）D、（NPN）E、（PNP）3、对功率放大器的要求主要是（）、（）、（）。A、（JO高B、Po大C、功率大D、Ri大E、波形不失真4、共射极放大电路的交流输出波形上半周失真时为（L此时应该（）偏置电阻。A、饱和失真B、截止失真C、交越失真D、增大E、减小5、差
21、分放大电路是为了O而设置的。A、稳定AUB、放大信号C、抑制零点漂移6、共集电极放大电路的负反应组态是（）。A、压串负B、流串负C、压并负7、差分放大电路RE上的直流电流IEQ近似等于单管集电极电流ICQ（）倍。A、1B、2C、38、为了使放大器带负载能力强，一般引入（）负反应。A、电压B、电流C、串联9、分析运放的两个依据是（）、（）oA、U-U+B、I-I+OC、UO=UiD、Au=I二、填空题（每空1分共32分）1、P型半导体中空穴为O载流子，自由电子为O载流子。2、PN结正偏时（），反偏时（），所以PN结具有O导电性。3、反向电流是由O载流子形成，其大小与O有关，而与外加电压（）。4、
22、三极管是O控制元件，场效应管是O控制元件。5、当温度升高时，三极管的等电极电流I（）,发射结压降UBEO06、晶体三极管具有放大作用时，发射结（），集电结（）。7、三极管放大电路共有三种组态（）、（）、（）放大电路。8、为了稳定三极管放大电路和静态工作点，采用O负反应，为了减小输出电阻采用O负反应。9、负反应放大电路和放大倍数Af=0,对于深度负反应A仁O010、共模信号是大小（），极性（）的两个信号。11、乙类互补功放存在（）失真，可以利用O类互补功放来克服。12、用低频信号去改变高频信号的频率称为0,低频信号称为O信号，高频信号称高频Oo13、共基极放大电路的高频特性比共射极电路（），fa
23、Ofo14、要保证振荡电路满足相位平衡条件，必须具有0网络。15、在桥式整流电阻负载中，理想二极管承受最高反压是三、分析计算题（共38分）1：电路如下图K=0.1VU1=3VU2=-6V求：Uo=?（6分）2、：电路如下图Vcc=12VRBl=40kRB2=20kRc=RL=2kRE=1.65kUBEQ=0.7VCl=C2=20qFrbe=1.5K=100求：1）ICQ2）UCEQ3）Au4）Ri5）Ro（10分）3、：电路如下图求：Uo=?（6分）4、：RC振荡电路如以下图所示R=7.9KC=0.02FR1=5K求：1）fo2）Rl冷态电阻3）指明Rt的温度特性（9分）5、：电路如图IQ=
24、5mARl=500R2=0.4K求：输出电压UO（7分）模拟电子技术模拟试题六一、选择题（每空2分共30分）1、三端集成稳压器CW7812的输出电压是（）oA、12VB、5VC、9V2、用直流电压表测得放大电路中某三极管各管脚电位分别是2V、6V、2.7V,那么三个电极分别是（），该管是O型。A、（B、C、E）B、（C、B、E）C、（E、C、B）D、（PNP）E、（NPN）3、共射极放大电路的交流输出波形上半周失真时为）失真，下半周失真时为（）失真。A、饱和B、截止C、交越D、频率4、差分放大电路是为了（）而设置的。A、稳定AUB、放大信号C、抑制零点漂移5、共模抑制比是差分放大电路的一个主要
25、技术指标，它反映放大电路O能力。A、放大差模抑制共模B、输入电阻高C、输出电阻低6、LM386是集成功率放大器，它可以使电压放大倍数在O之间变化。A、020B、20200C、200-I（MM）7、单相桥式整流电容滤波电路输出电压平均值UO二OUzA、0.45B、0.9C、1.28、当集成运放线性工作时，有两条分析依据OOoA、U-=U+B、I-I+0C、UO=UiD、Au=I9、对功率放大器的主要要求有OOOoA、UO高，B、PO大C、效率高D、Ri大E、波形不失真10、振荡器的输出信号最初由O而来的。A、根本放大器B、选频网络C、干扰或噪声信号二、填空题（每空1分，共32分）1、空穴为（）载
26、流子。自由电子为（）载流子的杂质半导体称为P型半导体。2、PN结的P型侧接高电位，N型侧接低电位称为（）反之称为（）3、由漂移形成的电流是反向电流，它由（）栽流子形成，其大小决定于（）,而与外电场（）o4、稳定二极管稳压时是处于）偏置状态，而二极管导通时是处于（）偏置状态。5、晶体三极管的集电极电流Ic=（）所以它是（）控制元件。6、当温度升高时三极管的反向饱和电流ICBO（）所以IC也（）。7、为了稳定三极管放大电路静态工作点，采用（）负反应。为稳定交流输出电压，采用（）负反应，为了提高输入电阻采用（）负反应8、负反应使放大电路增益下降，但它可以（）通频带（）失真。9、反应导数F=（）。反应
27、深度是（）。10、差分放大电路能够抑制（）信号，放大（）信号。11、OCL电路是（）电源互补功放，OTL是（）电源互补功放。12、用低频信号改变高频信号的相位称为（）。低频信号称为（）、高频信号称为（13、晶体管电流放大系数是频率的函数，随着频率的升高而（）。共基极电路比共射极电路高频特性（）。14、振荡电路的平衡条件是（），（）反应才能满足振荡电路的相位平衡条件。15在桥式整流电阻负载时，理想二极管承受的最高反压是（）。三、分析计算题（共38分）V1RB2=20k Rc=RL=2k1：电路如下图VI、V2为理想二极管。求：1）哪只二极管导通2）UAO=?（6分）2、：电路如下图Vcc=12V
28、RBl=40kRE=1.65kUBEQ=0.7VCl=C2=20Frbe=1.5K=100CE=IOnF（取小数点后一位）求：1）ICQ2）UCEQ3）Au4）Ri5）Ro（10分）3、：电路如下图Ul=IVU2=2V求（1）UOl=?2）U0（6分）4、：RC振荡电路如以下图所示R=7.9KC=0.02FR1=5K求：1）fo2）Rt冷态电阻3）指明Rt的温度特性（9分）5、：电路如图IQ=5mARl=500R2=0.4K求：输出电压Uo（7分）模拟电子技术模拟试题七一、选择题（每空2分，共34分）1、三端集成稳压器CXX7805的输出电压是（）A5vB9vC12v2、测某电路中三极管各极电
29、位分别是OV、-6V、0.2V那么三极管的三个电极分别是（）,该管是（）oA（E、C、B）B（C、B、E）C（B、C、E）D（PNP）E（NPN）3、共射极放大电路的交流输出波形上半周失真时为（）失真。共射极放大电路的交流输出波形下半周失真时为（）失真。A饱和B截止C交越D频率4、差分放大电路是为了（）而设置的。A稳定AuB放大信号C抑制零点漂移5、对功率放大器的主要要求有（）（）（）AUO高BPo大C效率高DRi大E波形不失真6、LM386是集成功率放大器，它可以使电压放大倍数在（）变化。A0-20B20-200C200-10007、单相桥式整流电容波电路输出电压平均在Uo=（）U20A0.
30、45B0.9C1.28、当集成运放线性工作时，在两条分析依据（）（）oAU-=U+BI-=I=0CUo=UiDAu=I9、对功率放大器的主要要求有（）（）（AUO高BPo大C效率高DRi大E波形不失真10、振荡器的输出信号最初是由（）而来的。A根本放大器B选频网络C干扰或噪声信号二、填空题（每空1分，共32分）1、自由电子为（）载流子，空穴为（）载流子的杂质半导体称为（）半导体。2、PN结的单向导电性，就是PN结正偏时（）,反偏时（）。3、扩展运动形成的电流是（）电流，漂移运动形成的电流是（）。4、所谓理想二极管就是当其正偏时，结电阻为（）,等效成一条直线；当其反偏时，结电阻为（），等效成开断
31、5、场效应管的漏极电流ID=（）,所以它是（）控制文件。6、当温度升高时三极管的集电极电流ICC）,电流放大系数B （7、为了提高三极管放大电路的输入电阻，采用（）负反应。为了稳定输出电流，采用（）负反应。）增益稳定性。）,称为（Jo）,差分电路不抑制（）漂移。）类互补功率（）失真。8、负反应使放大电路增益（），但（9、（）称为负反应深度，其中F=（10、差模信号是大小（），极性（Ik甲乙类互补功率放大器，可以消除（12、用低频信号去改变高频信号的（）称为调幅，高频信号称为（信号。）共基极电路比共射极电路的高频）,正反应才能保证振荡电路的13、当频率升高时，晶体管电流放大系数（特性（）,f=
32、f14、振荡电路的平衡条件是（）o15半波整流电路电阻负载时，理想二极管承受的最高反压是（）。三、分析计算题（共34分）1、电力如以下图示：为理想二极管，试分析：二极管导通还是截止？UAO=?（4分）解：2、电力如图示：Vcc=12V,RB=300K,RE=RL=2K,Rs=5OO,UBEQ-O,Cl=C2=30uF,rbe=1.5K,=100,Us=IOsinwtmV求：ICQUCEQAu（取小数点后2位）RiRO（10分）解：3、具有电流源的差分电路如下图，UBEQ=0.7V,=100,rbb=200,试求：（1）VI、V2静态工作点ICQ、UCQ；（2）差模电压放大倍数Aud；（3）
33、差模输入电阻Rid和输出电阻R0;（9分）4、电路如下图，设UCES=O试答复以下问题：（6分）（1）Ui=O时，流过RL的电流有多大？（2）假设V3、V4中有一个接反，会出现什么后果？（3）为保证输出波形不失真，输入信号Ui的最大幅度为多少？管耗为多少？5、根据自激振荡的相位条件，判断以下图能否产生振荡？如果能振荡，求出F0；（5分）模拟电子技术模拟试题八一、选择题（每空2分，共30分）1、三端集成稳压器CW7906的输出电压是（）A-6VB-9vC-12v2、测得某电路中三极管各极电位分别是3V、2.3V、12V那么三极管的三个电极分别是（），该管是（）型。A（E、B、C）B（B、C、E）
34、C（B、E、C）D（PNP）E（NPN）3、共射极放大电路的交流输出波形上半周失真时为（）失真。共射极放大电路的交流输出波形下半周失真时为（）失真。A饱和B截止C交越D频率4、差分放大电路是为了（）而设置的。A稳定AUB放大信号C抑制零点漂移5、KMCR是差分放大电路的一个主要技术指标，它反映放大电路（）能力。A放大差模抑制共模B输入电阻高C输出电阻低6、LM386是集成功率放大器，它可以使电压放大倍数在（）变化。A0-20B20-200C200-10007、单相桥式整流电容波电路输出电压平均在Uo=（）U2oA0.45B0.9C1.28、当集成运放线性工作时，在两条分析依据（）（）oAU-=
35、U+BI-=I=0CUo=UiDAu=I9、对功率放大器的主要要求有（AUO高 B PO大 C效率高 10、振荡器的输出信号最初是由（）A根本放大器B选频网络二、填空题：（每空1分共40分）1、PN结正偏时（），反偏时（2、漂移电流是（）电流，它由（而与外加电压（）o3、所谓理想二极管，就是当其正偏时）（）oDRi大 E波形不失真而来的。C干扰或噪声）,所以PN结具有（）导电性。）载流子形成，其大小与（）有关,结电阻为（），等效成一条直线；当其反偏时，结电阻为（）,等效成断开;4、三极管是（）控制元件，场效应管是（）控制元件。5、三极管具有放大作用外部电压条件是发射结（6、当温度升高时，晶体三
36、极管集电极电流IC （）,集电结（ ）o）,发射结压降（）o7、三极管放大电路共有三种组态分别是）、（）、（）放大电路。8、为了稳定三极管放大电路的静态工作点，采用（）负反应，为了稳定交流输出电流采用（）负反应。9、负反应放大电路和放大倍数AF=（）,对于深度负反应放大电路的放大倍数AF=Oo10、带有负反应放大电路的频带宽度BWF=（）BW,其中BW=（）,（）称为反应深度。11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。13、OCL电路是
37、电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。14、共集电极放大电路具有电压放大倍数（）,输入电阻（L输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。17、模拟乘法器输出与输入的关系式是Uo=I),电路符号是()。三、分析计算题(共30分)1、(4分)由理想运放构成的小信号交流放大电路如图示：求：频带内电压放大倍数Auf(取整数)；截止频率fL；2、(6分)：电路如图：t=0时，Uc(0-)=0
38、Ui=OJVo求：UOlt=10s时的U0?3、(10分)：电路如图示：Vcc=12V,RB1=4OK,RB2=20K,Rc=RL=2K,RE=1.65K,UBEQ=0.7V,C1=C2=20uf,rbe=1.5K,=100,CE=IOuf求：ICQUCEQAURiRO(取小数点后1位)4、6分)：Re振荡电路如以下图,R=7.9K,C=0.02uF,RF=IOK,求：foRl冷态电阻值；指明Rl的温度特性；5、(4分)：电路如图示：IQ=5mA,Rl=500,R2=1K;求：输出电压U0；模拟电子技术模拟试题九一、判断以下说法是否正确，用“X”或表示判断结果。(10分)(1)在运算电路中，
39、同相输入端和反相输入端均为“虚地”。()(2)电压负反应稳定输出电压，电流负反应稳定输出电流。()(3)使输入量减小的反应是负反应，否那么为正反应。()(4)产生零点漂移的原因主要是晶体管参数受温度的影响。()(5)利用两只NPN型管构成的复合管只能等效为NPN型管。()(6)本征半导体温度升高后两种载流子浓度仍然相等。()(7 )未加外部电压时，PN结中电流从区流向N区。集成运放在开环情况下一定工作在非线性(9 )只要引入正反应( )电路就会产生正弦波振荡。(10 )直流稳压电源中的滤波电路是低通滤波()二、选择填空(10分)(1)为了减小输出电阻，应在放大电路中引入；为了稳定静态工作点，应
40、在放大电路中引入。（八）电流负反应(B)电压负反应(C)直流负反应(D)交流负反应(2) RC串并联网络在=y0=时呈。2RC（八）感性(B)阻性(C)容性(3)通用型集成运放的输入级多采用。（八）共基接法(B)共集接法(C)共射接法(D)差分接法(4)两个相同的晶体管组成复合管后，其电流放大系数约为。（八）(B)2(C)2(D)1+(5)在（八）、(Bk(C)三种电路中输出电阻最小的电路是；既能放大电流，又能放大电压的电路是。（八）共基放大电路(B)共集放大电路(C)共射放大电路(6)当NPN型晶体管工作在放大区时，各极电位关系为awEo（八）(B)e=lk,R=5k,R2=15k,R=2.
41、3k,Rc=Rl=3k,Vcc=12Vo(1)估算电路的静态工作点、电压放大倍数、输阻和输出电阻。(2)估算信号源内阻为RS=IkC时，儿=，/US值。六、(10分)在图示电路中，Vcc=12V,Vee=6V,源电路I=ImA,Rbi=Rbi=Ik,Rci=Rca=IOk；两只晶体管特性完全相同，且1=2=100,11c1=be2=2k。o估算：（1）电路静态时Tl和T2管的集电极电位；（2）电路的差模放大倍数Ad、共模放大倍数Ac、输入电阻Ri和输出电阻Ro七、（5分）在图示OeL电路中，TiT2管的Uces=W,电源电压为9V，负载电阻Rl=8Q,试计算最大输出功率Pom及效率n。八、（8
42、分）设图示各电路均引入了深度交流负反应，试判断各电路引入了哪种组态的交流负反应，并分别估算它们的电压放大倍数。九、（6分）在图示电路中，要求RF=100k。，比例系数为11,试求解R、和”的阻值。十、（6分）求解图示电路的运算关系式。H-一、（9分）在图示文氏桥振荡电路中，Ri=IOkC,R和C的可调范围分别为l100k。、0.0017/Fo（1）振荡频率的可调范围是多少？（2）RF的下限值为多少?十二、（5分）在图示电路中，W7806的输出电压为6V,Ri=R2=R3=200,试求输出电压U。的调节范围。十三、（6分）串联型稳压电路如下图，丁2和T3管特性完全相同，Tz管基极电流可忽略不计，
43、稳压管的稳定电压为Uz。填空：调整管为，输出电压采样电阻由组成，基准电压电路由组成，比拟放大电路组成；输出电压调节范围的表达式为Q模拟电子技术模拟试题十一、判断以下说法是否正确，用“X”或”表示判断结果。（10分）1只要满足相位平衡条件，2 引入直流负反应可3 负反应越深， 电4 零点漂移就是静电路就会产生正弦波振荡。( )以稳定静态工作点。( )路的性能越稳定。()态工作点的漂移。()10放大电路采用复合管是为了增大放大倍数和输入电阻。像电流源电路中两半 导 体 中体管的特性应完全相同。P 型半导体带正电，N实现运算电路不一定( )穴 带 正 电。( )型半导体带负电。( )非引入负反应。但凡引入正反应的集成运放，一定工作在非线性区。二、选择填空(10分)(1)为了增大输出电阻，应在放大电路中引入;为了展宽频带，应在放大电路中引入。(D)交流负反应（八）电流负反应(B)电压负反应(C)直流负反应(2)在桥式(文氏桥)RC正弦波振荡电路中，。（八）0l18O,Ok+180(B)=
