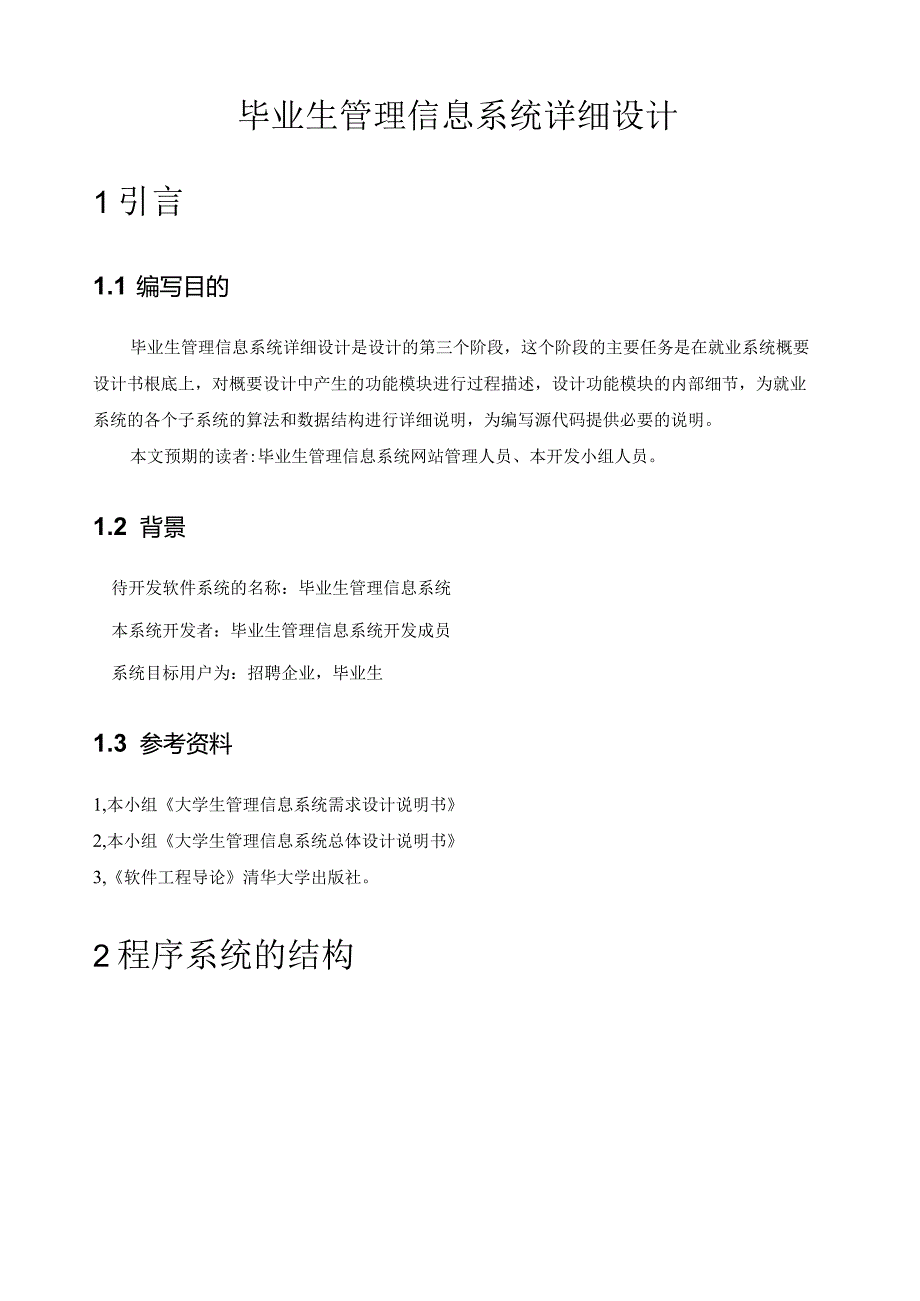

1、毕业生管理信息系统详细设计1引言1.1 编写目的毕业生管理信息系统详细设计是设计的第三个阶段，这个阶段的主要任务是在就业系统概要设计书根底上，对概要设计中产生的功能模块进行过程描述，设计功能模块的内部细节，为就业系统的各个子系统的算法和数据结构进行详细说明，为编写源代码提供必要的说明。本文预期的读者:毕业生管理信息系统网站管理人员、本开发小组人员。1.2 背景待开发软件系统的名称：毕业生管理信息系统本系统开发者：毕业生管理信息系统开发成员系统目标用户为：招聘企业，毕业生1.3 参考资料1,本小组大学生管理信息系统需求设计说明书2,本小组大学生管理信息系统总体设计说明书3,软件工程导论清华大学出

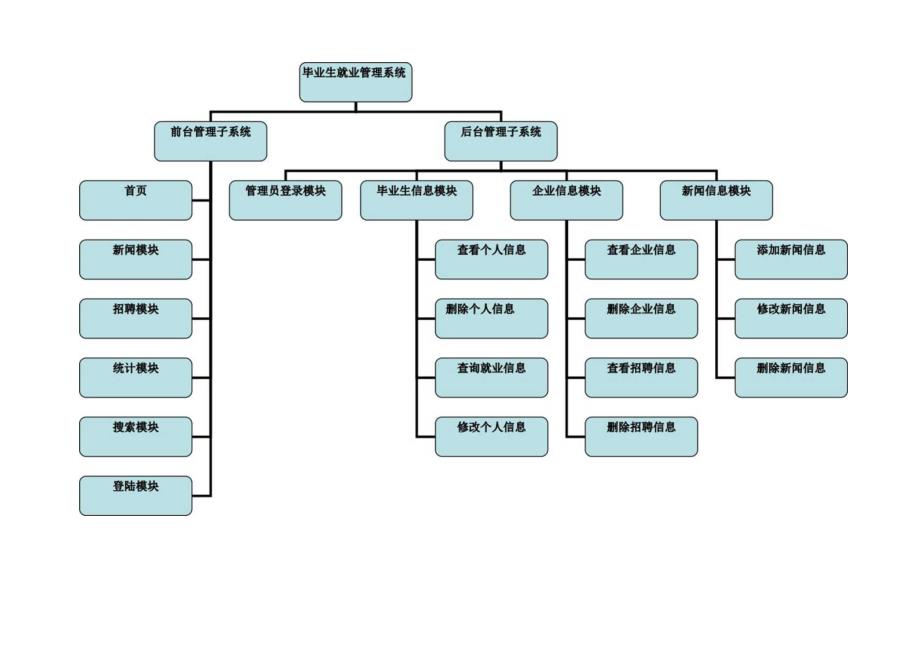

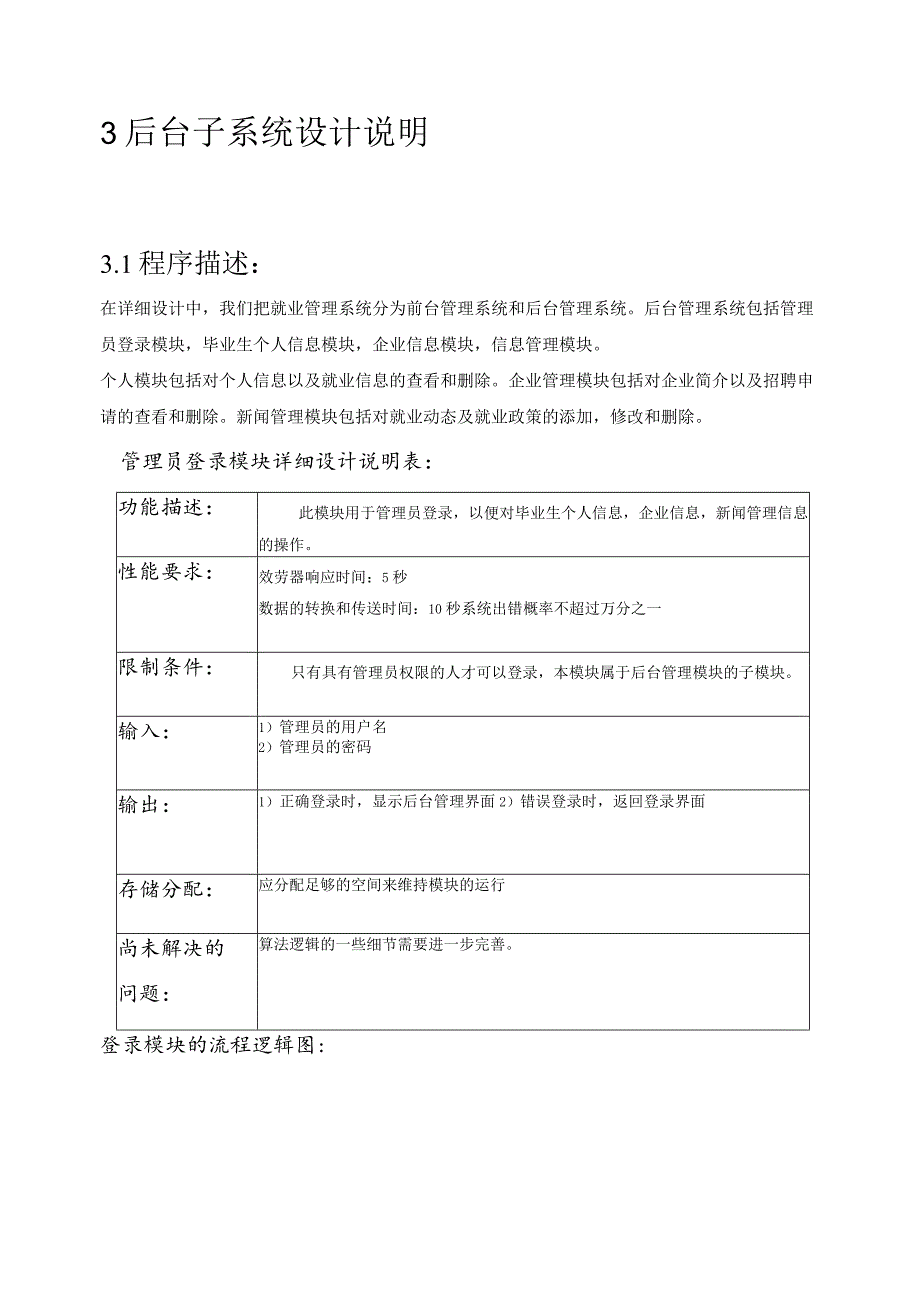

2、版社。2程序系统的结构3后台子系统设计说明3.1程序描述：在详细设计中，我们把就业管理系统分为前台管理系统和后台管理系统。后台管理系统包括管理员登录模块，毕业生个人信息模块，企业信息模块，信息管理模块。个人模块包括对个人信息以及就业信息的查看和删除。企业管理模块包括对企业简介以及招聘申请的查看和删除。新闻管理模块包括对就业动态及就业政策的添加，修改和删除。管理员登录模块详细设计说明表：功能描述：此模块用于管理员登录，以便对毕业生个人信息，企业信息，新闻管理信息的操作。性能要求：效劳器响应时间：5秒数据的转换和传送时间：10秒系统出错概率不超过万分之一限制条件：只有具有管理员权限的人才可以登录，

3、本模块属于后台管理模块的子模块。输入：1）管理员的用户名2）管理员的密码输出：1）正确登录时，显示后台管理界面2）错误登录时，返回登录界面存储分配：应分配足够的空间来维持模块的运行尚未解决的问题：算法逻辑的一些细节需要进一步完善。登录模块的流程逻辑图:.1.2毕业生信息模块详细说明设计表:功能描述：此模块用于管理员对个人信息板块中的个人简历以及就业信息进行查看，对不符合要求的或者已经就业的个人信息及就业信息可以进行资料的删除。性能要求：效劳器响应时间：5秒数据的转换和传送时间：10秒系统出错概率不超过万分之一限制条件：只有具有管理员权限的人才可以登录，只有在需要查看或者删除个人的信息以及个人的

4、求职申请时，才能使用本模块，本模块属于后台管理模块的子模块。输入：3）在查看个人信息时，需要输入学生姓名，学院4）在查看就业信息时，需要输入需要输入学生姓名，求职的公司及其职位5）在删除个人信息时，输入数据同1）6）在修改就业信息申请，输入数据同2）7）所有数据项的输入介质均为键盘或鼠标。输出：3）查看个人信息时，显示所要查询的学生的个人简历，点击即可查看。假设没有符合要求的查询结果显示“对不起，没有符合要求的信息”4）查看就业信息时，显示所要查询的学生的求职申请，点击即可查看。假设没有符合的查询结果，显示“对不起，没有符合要求的信息”5）删除个人信息时，显示对话框“。匕此次删除成功”。6）删

5、除求职申请时，显示同4）。存储分配：应分配足够的空间来维持模块的运行尚未解决的问题：算法逻辑的一些细节需要进一步完善。毕业生信息模块流程逻辑图:修改学生信息流程图：毕业生根本信息表（从教务处导入，用于毕业生核对、查询），毕业生登陆毕业生管理信息系统，数据库查询数据信息，假设该毕业生的信息存在，那么进入学生根本信息网页修改学生就业信息毕业生根本信息表（从教务处导入，用于毕业生核对、查询），毕业生登陆毕业生管理信息系统，数据库查询数据信息，假设该毕业生的信息存在，那么进入学生根本信息网页，点击就业信息，进入学生就业信息网页，点击修改学生就业信息，提交，直接在数据库中修改。查询其他学生信息毕业生根本

6、信息表（从教务处导入，用于毕业生核对、查询），毕业生登陆毕业生管理信息系统，数据库查询数据信息，假设该毕业生的信息存在，那么进入学生根本信息网页，点击查询信息，进入查询学生信息网页，输入查询条件，从数据库中查出相应数据，在其他学生信息网页中显示。企业信息模块详细说明表：功能描述：此模块用于管理员对企业板块中的企业信息简介以及企业所发出的企业招聘启示进行查看，对在内容上不符合规定的或者时间较长的启示进行删除处理。性能要求：效劳器响应时间：5秒数据的转换和传送时间：10秒系统出错概率不超过万分之一限制条件：只有具有管理员权限的人才可以登录，只有在需要查看或者删除企业的详细资料以及企业的招聘信息时，

7、才能使用本模块，本模块属于后台管理模块的子模块。输入：1）在查看企业信息时，需要输入企业名称，企业所在城市。2）在查看招聘申请时，需要输入企业名称，所要招聘的职位。3）在删除企业信息时，输入数据同2）4）在删除求职申请，输入数据同3）5）所有数据项的输入介质均为键盘或副标。输出：1）查看企业信息时，显示所要查询的企业的相关介绍，点击即可查看。假设没有符合要求的查询结果显示“对不起，没有符合要求的信息”2）查看求职申请时，显示所要查询的企业的招聘职位，点击即可查看。假设没有符合要求的查询结果显示“对不起，没有符合要求的信息”3）删除个人信息时，显示对话框“ok,此次删除成功”。4）删除求职申请时

8、显示同4）。存储分配：应分配足够的空间来维持模块的运行尚未解决的问题：算法逻辑的一些细节需要进一步完善。企业信息模块流程逻辑图:新闻信息模块详细说明表:功能描述：此模块用于管理员对有关就业方面的最新政策，新闻信息进行及时的添加和修改，对于时间较长的旧闻进行及时的删除处理。性能要求：效劳器响应时间：5秒数据的转换和传送时间：10秒系统出错概率不超过万分之一限制条件：只有具有管理员权限的人才可以登录，只有在需要添加，修改或者删除新闻信息时才能使用本模块，本模块属于后台管理模块的子模块。输入：1）所添加新闻的内容2）对新闻进行修改的内容3）所以删除的新闻的标题，上传的时间4）所有数据项的输入介质均

9、为键盘或鼠标。输出：1）添加的新闻显示在就业动态或就业政策中2）对新闻修改后的内容3）删除新闻时，显示对话框“ok,此次删除成功”。存储分配：应分配足够的空间来维持模块的运行。尚未解决的问题：算法逻辑的一些细节需要进一步完善。前台页面有：主页面：index.jsp上传信息页面：UPIoad-info.jsp企业招聘信息显示页面：enter-info.jsp后台页面有：显示信息页面：SelectNewsjsp添加信息页面：addNews.jsp修改信息页面：modNews.jsp删除信息页面：delNews.jsp审核信息页面：assNews.jsp本模块的设计难关在于登录前后主页面显示信息和页

10、面布局的不同，以及上传信息功能的实现和完善，这些问题我相信会在我们的努力下被攻克的。新闻信息模块流程逻辑图：4前台管理子系统设计说明前台导航截图（临时）首页indexJsp新闻中心：news.jsp招聘信息：job.jsp信息统计：StalisticsJsp搜索：Searchjsp登录：Ioginjsp5文件架结构说明文件架结构5测试要点在开发这个软件系统的漫长过程中，面对着极其错综复杂的问题，人的主观认识不可能完全符合客观现实,在本次设计过程中，我采用循环测试法，力求在每个阶段结束之前通过严格技术审查，即每完成一个功能，就进行测试，尽可能早的发现并纠正过失，完成模块测试之后再进行系统测试。在该设计中，我偏重考虑了当用户输入的信息出错时,系统就会出现提示,以便让用户知道出错的原因,并能及时做出修改，所以我站在用户的角度考虑，尽可能设想各种边界条件，如记录为空，输入为空，输入出错等，以此来发现错误，纠正错误，取得了一定的效果。一个应用系统性能的优劣，效率的上下始终应当由用户来做出判决，应用系统在运行过程中，用户会提出一些新的需求和建议，我就会根据用户需求的变化，对本系统做出一定的修改，使其进一步地得到完善和提高。
