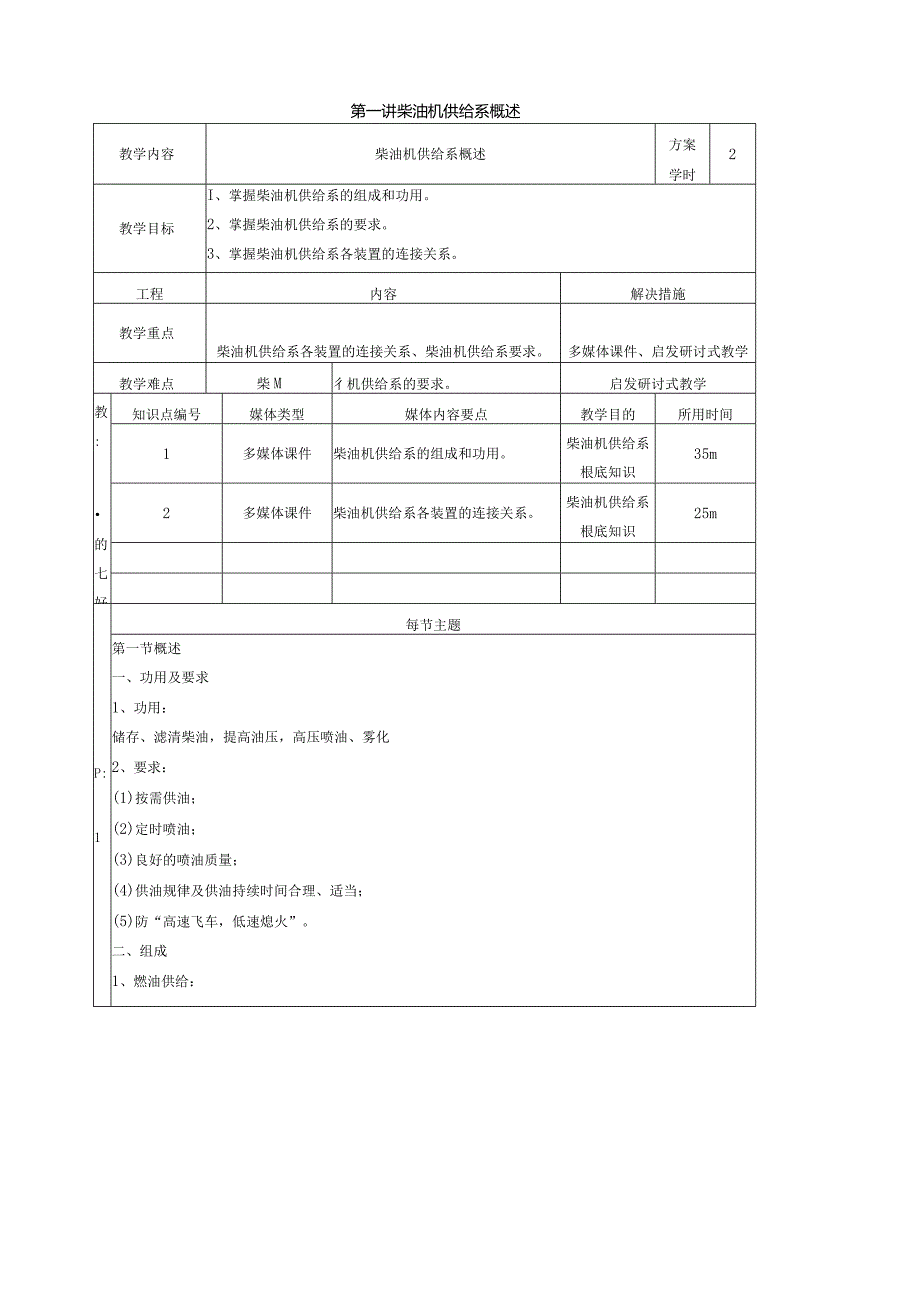

1、第一讲柴油机供给系概述教学内容柴油机供给系概述方案学时2教学目标I、掌握柴油机供给系的组成和功用。2、掌握柴油机供给系的要求。3、掌握柴油机供给系各装置的连接关系。工程内容解决措施教学重点柴油机供给系各装置的连接关系、柴油机供给系要求。多媒体课件、启发研讨式教学教学难点柴M彳机供给系的要求。启发研讨式教学教:的七好知识点编号媒体类型媒体内容要点教学目的所用时间1多媒体课件柴油机供给系的组成和功用。柴油机供给系根底知识35m2多媒体课件柴油机供给系各装置的连接关系。柴油机供给系根底知识25mP:1每节主题第一节概述一、功用及要求1、功用：储存、滤清柴油，提高油压，高压喷油、雾化2、要求：(1)按

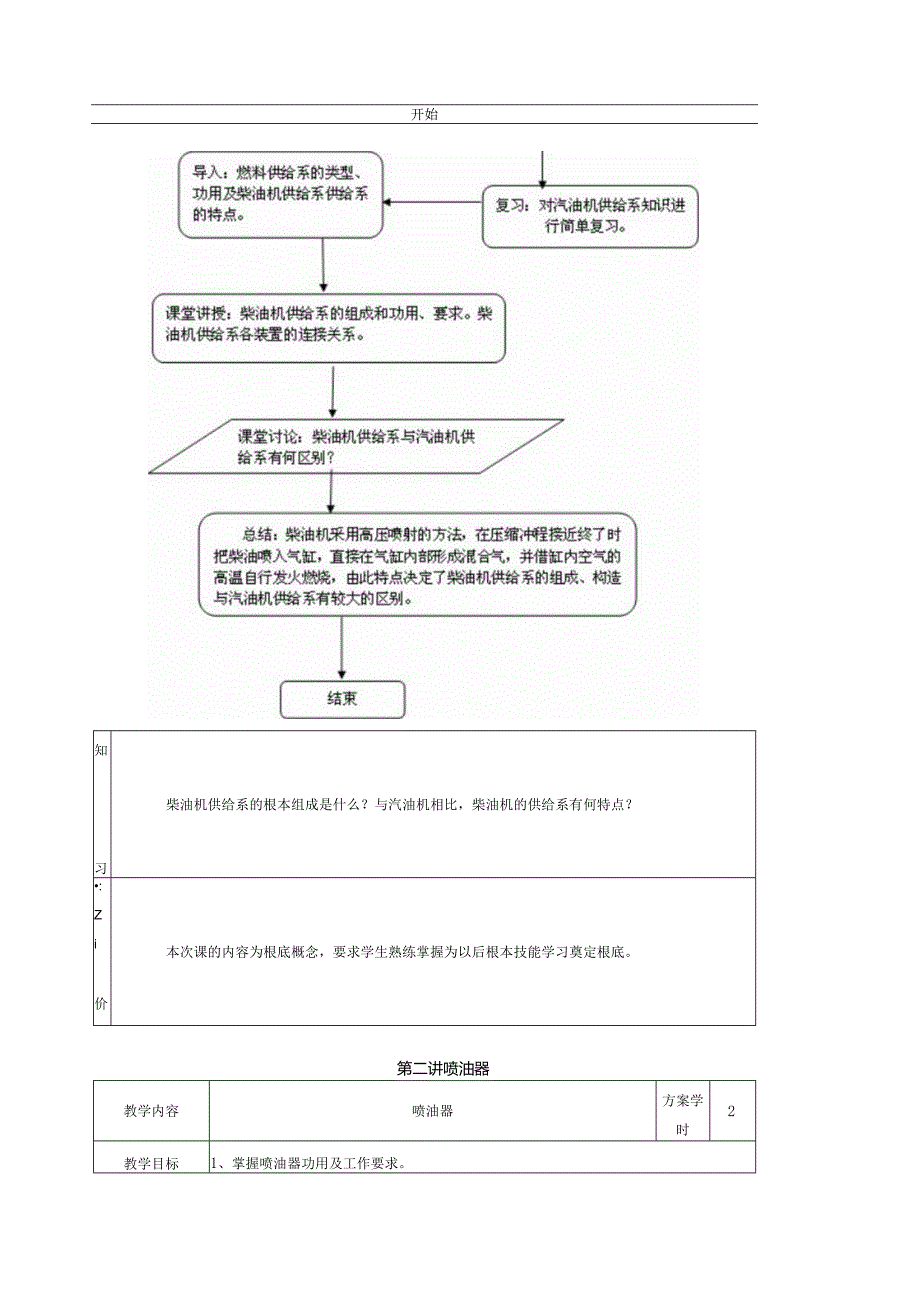

2、需供油；(2)定时喷油；(3)良好的喷油质量；(4)供油规律及供油持续时间合理、适当；(5)防“高速飞车，低速熄火”。二、组成1、燃油供给：溢流阀It油箱f输油泵柴油港清器f喷油泵f喷油器f燃烧室II*限压阀J+I回油管*高压油路：喷油泵出口f喷油器油压：10MPa以上，喷油泵建立低压油路：油箱f喷油泵入口油压：O.150.3Mpa,输油泵建立2、空气供给装置：滤清器、进气管、进气道等3、混合气形成装置：燃烧室4、废气排出装置：排气道、排气管、排气消声器等。开始知习柴油机供给系的根本组成是什么？与汽油机相比，柴油机的供给系有何特点？:Zi价本次课的内容为根底概念，要求学生熟练掌握为以后根本技能
3、学习奠定根底。第二讲喷油器教学内容喷油器方案学时2教学目标1、掌握喷油器功用及工作要求。2、掌握喷油器的分类及结构。3、掌握喷油器的工作原理。工程内容解决措施教学重点柴油机喷油器的结构及工作原理。多媒体课件与实物相结合教学难点柴油收L喷油器的工作原理。多媒体课件与实物相结合数中U、的并知识点编号媒体类型媒体内容要点教学目的所用时间1多媒体课件、实物柴油机喷油器的结构柴油机供给系根底知识35m2多媒体课件、实物柴油机喷油器的工作原理柴油机供给系根底知识25mI：11，每节主题第二节喷油器一、概述1、作用：雾化柴油、合理分布油雾2、要求：喷油质量好，供停迅速不滴漏，喷油规律好。3、分类：开式：高压
4、油腔与燃烧室相通闭式：高压油腔与燃烧室隔断。闭式又分为孔式与轴针式。二、孔式喷油器的构造与工作原理1、构造2、工作原理(1)喷油(2)停喷(3)回油(4)调压二、轴针式喷油器1、结构特点针阀下端有轴针(倒锥形或圆柱形)，插在喷孔中，喷注成空心锥状或圆柱状。2、节流特点三、低惯量喷油器顶杆短，减少运动惯量开始.,1,/X总结：喷油器将柴油雾化成较细的颗粒，并把它们分布到燃烧室中.如果喷油器不能正常工作将会对柴油机的工作性能造成很大影响.柴油机喷油器的结构及工作原理是什么？本次课的内容为根底知识，要求学生熟练掌握为以后根本技能的学习奠定根底。第三讲喷油泵教学内容喷油泵方案学时教学目标1、掌握喷油泵
5、功用及工作要求。2、掌握柱塞式喷油泵的根本结构及工作原理。3、了解转子分配泵的根本结构及工作原理。工程内容解决措施教学重点柱塞式喷油泵的结构及工作原理。多媒体课件与模型教具相结合教学难点转子分配泵的根本结构及工作原理。多媒体课件i的渔芥知识点编号媒体类型媒体内容要点教学目的所用时间1多媒体课件、模型教具柱塞式喷油泵的结构及工作原理。柴油机供给系根底知识45m2多媒体课件转子分配泵的根本结构及工作原理。柴油机供给系根底知识25m1：-泛每节主题第三节喷油泵一、喷油泵的功用与分类1、功用：根据柴油机的负荷大小，将一定量的柴油增高到一定的压力，按照规定时间送至喷油器。2、分类：柱塞式喷油泵、喷喷油泵
6、一喷油器、转子分配式喷油泵3、车用多缸柴油机对喷油泵的要求：(1)各缸供油顺序与发动机工作顺序相同；(2)各缸供油量均匀，不均匀度在标定共况下不大于3Q4%；(3)各缸供油时刻一致，相差不大于0.5。曲轴转角；(4)供油迅速，停喷干脆；二、柱塞式喷油泵的根本结构与工作原理柱塞式喷油泵主要由分泵、油量调节机构、驱动机构、泵体四局部组成。1、分泵：柴油机上与缸数相等的每组泵油机构(1)组成(2)柱塞偶件的结构及工作原理(3)出油阀偶件结构及工作原理2、油量调节机构3、驱动机构4、泵体三、典型柱塞式喷油泵四、转子分配式喷油泵五、喷油泵的驱动与喷油正时1、喷油泵的驱动曲轴正时齿轮一喷油泵驱动齿轮喷油泵
7、驱动轴一联轴器i供油提前角自动调节器i喷油泵凸轮轴注意：为保证供油正时，在正时齿轮、中间齿轮及喷油泵驱动齿轮上都刻有正时记号，安装时注意各处标记的对正。2、喷油提前角自动调整装置课堂提问：柴油机怎样进行功率调节的？总结：喷油泵根据柴机的负荷大小，将一定量的柴油机增高到一定的压力，按照规定时间送至喷油器。其工作是否正常对柴油机的工作性至关重要。4,柱塞式喷油泵的根本组成及泵油原理是什么？本次课的内容为根底知识，要求学生熟练掌握为以后根本技能的学习奠定根底。返回第四讲调速器教学内容调速器方案学时2教学目标1、掌握喷油泵速度特性的内容及形成原因、对柴油机工作的危害等。2、掌握离心式调速器的功用、根本
8、组成及分类。3、掌握离心式调速器的工作原理。工程内容解决措施教学重点喷油泵速度特性，离心式调速器的功用、根本组成及分类。启发研讨式教学、多媒体课件、模型教具。教学难点离心式调速器工VE原理。多媒体课件、模Z世教具。学的:知识点编号媒体类型媒体内容要点教学目的所用时间1模型教具喷油泵速度特性。柴油机供给系根底知识25m2多媒体课件及模型教具离心式调速器的功用，根本组成及分类。柴油机供给系根底知识15m3多媒体课件及模型教具离心式调速器工作原理柴油机供给系根底知识30mI：-I每节主题第四节调速器一、调速器的概述1、喷油泵的速度特性：在油量调节拉杆位置不变时，喷油泵每一循环供油量随转速变化而变化的
9、关系。由于柱塞上油孔的节流作用，当发动机转速增加时，造成喷油器“早喷晚停”，柱塞实际有效行程增加，供油量略有增加，反之，发动机转速下降时，供油量略有减少。2、喷油泵速度特性对柴油机工作的影响：发动机工作不平稳，易造成高速“飞车”，怠速“熄火”3、调速器的功用：在发动机工作时,根据负荷情况，自动调节供油量，以稳定柴油机转速,并使之不发生超速和熄火。4、调速器的分类：1)两速式调速器：只稳定和限制柴油机的最高与最低转速，中间转速由人工操纵。(2)全速式调速器：使发动机在全转速范围内稳定工作。二、机械离心式调速器的工作原理1、根本工作原理：离心元件产生的离心力随发动机转速的改变而改变，利用离心元件产
10、生的离心力与调速弹簧不断取得平衡的过程，带动供油拉杆移动，改变供油量。2、根本组成：离心力产生元件：飞球或飞块，支撑盘、滑动盘等。调速部件：高、低速调速弹簧。操纵部件：调节杠杆、操纵杆等。3、两速式调速器：(1)结构特点：加速踏板直接控制供油拉杆(2)工作过程：4、全速调速器：(1)结构特点：加速踏板控制调速弹簧预紧力。(2)工作过程：,H-结构,总结：由于喷油泵速度特性的影响，柴油机在运转中会出现转速 不稳定的现象，调速器在发动机工作时，根据负荷情况，自动调节供 油量，以稳定柴油机转速。I柴油机为何要装调速器？习一价本次课的内容为根底知识，要求学生熟练掌握为以后根本技能的学习奠定根底。第五讲
11、辅助装置教学内容辅助装置方案学时2教学目标1、掌握输油泵的组成、功用、根本工作原理。2、掌握柴油滤清器的功用与组成、工作原理。3、了解废气涡轮增压的功用及根本工作原理。工程内容解决措施教学重点输油泵的组成、功用、工作原理多媒体课件、实物教学教学难点废气涡轮增压的功用及根本工作原理启发研讨式教学数学的1挣知识点编号媒体类型媒体内容要点教学目的所用时间1多媒体课件、实物输油泵的组成、功用、工作原理柴油机供给系根底知识35m2多媒体课件柴油滤清器的组成、工作原理柴油机供给系根底知识15m)1-I每节主题第五节辅助装置一、活塞式输油泵1、功用：保证柴油在低压油路内循环，并供给足够数量及一定压力的柴油给
12、喷油泵。2、组成：3、机械油泵的工作原理：进油；出油；供油量调节。4、手油泵工作原理二、柴油滤清器1、滤清器工作原理2、常用柴油滤清器的种类(1)单级柴油滤清器(2)双级柴油滤清器三、废气涡轮增压1、概念:采用由柴油机排气驱动的涡轮机拖动压气机，使进气压力提高，增加进气量。2、废气涡轮增压器的根本组成3、废气涡轮增压器的工作原理柴油机输油泵的结构及工作原理是什么？一价本次课的输油泵等部件的结构及工作原理为根底知识，要求学生熟练掌握为以后根本技能学习奠定根底。废气涡轮增压等技术那么了解为主，引导学生课外查找资料自学。第六讲电控柴油喷射系统教学内容电控柴油喷射系统方案学时2教学目标1、掌握电控柴油
13、喷射系统的根本组成及工作原理。2、了解电控柴油喷射系统的开展及分类。3、掌握共轨式柴油喷射系统的根本工作原理及特点。工程内容解决措施教学重点电控柴油喷射系统的根本组成、共轨式柴油喷射系统的根本工作原理及特点PPT课件、启发研讨式教学教学难点共轨式柴油喷射系统的根本工作原理及特点PPT课件、发研讨式教学旌的舁知识点编号媒体类型媒体内容要点教学目的所用时间1PPT课件电控柴油喷射系统的根本组成。柴油机新技术根底知识35m2PPT课件共轨式柴油喷射系统的根本工作原理及特点。柴油机新技术根底知识35m-11：每节主题第六节电控柴油喷射系统、柴油机电控技术的特点：1、精确计算所需喷油量，提高功率，降低油
14、耗。2、提供较高且适宜的喷油压力，减少烟尘和颗粒物的排放。3、灵活准确控制喷油时刻。4、优化燃油喷射率曲线，降低噪声。二、电控柴油喷射系统根本组成、工作电控柴油喷射系统由传感器、ECU（计算机）和执行机构三局部组成。计算机根据转速传感器和油门位置传感器的输入信号，首先计算出根本喷油量，然后根据水温、进气温度、进气压力等传感器的信号进行修正，确定最正确喷油量及喷油正时。实现对喷油量以及喷油定时随运行工况的实时控制。三、分类1、位置控制：通过以微机为核心的控制单元对位置伺服机构进行控制，改变油量调节齿条直列泵）或油量调节滑套（VE型分配泵）的位置，以调节喷油泵的循环供油量。2、时间控制：利用新型高
15、速强力电磁阀的关闭时刻和闭合的持续时间控制喷油泵的循环供油量和喷油正时，取代了油量调节齿条（直列泵）或油量调节滑套。3、共轨式柴油喷射系统（1）高压输油泵将柴油从油箱中吸出并将油压提高到120MPa后送入共轨（公共油道），多余燃油经回油管路流回油箱。（2）用电磁阀对共轨油压进行压力调节并由压力传感器进行反应控制，并使其根据柴油机的工况要求稳定在目标值。（3）有一定压力的柴油经共轨分别通向各缸喷油器，带有电液控制件的喷油器可按要求的喷油正时从共轨中调出具有符合工况要求压力和循环供油量的燃油喷入气缸。（4）喷油量取决于共轨油压和喷油器电磁阀开启时间的长短，喷油正时那么取决于喷油器电磁阀的开启时刻。
16、共轨式电控柴油喷射系统最大的特点是柴油机的循环供油量、喷油压力、喷油正时、喷油规律不受发动机负荷、转速的影响，从而可以实现系统的独立控制。知识性电控柴油喷射系统的根本工作原理及组成是什么？练习形成本次课的内容为柴油机新技术根底概念，要求学生掌握相关的根底知识，重点是引导学性生利用课外时间查找资料进行自学，提高他们的学习兴趣。评本次课教材上的知识较过时，故补充了一些新知识。价第七讲柴油机供给系的维修教学内容柴油机供给系的维修方案2学时教学目标1、掌握柴油机供给系常规维护内容。2、掌握喷油器、喷油泵等装置的检修方法。工程内容解决措施教学重点柴油机供给系常规维护内容、喷油器、喷油泵等装置的检修方法。
17、利用实物、模型教具等进行教学教学难点喷油器、喷油泵等装置的检修方法。利用实物、模型教具等进行教学的舁知识点编号媒体类型媒体内容要点教学目的所用时间1实物喷油器的常规维护内容、检修方法柴油机供给系的根本技能35m2模型教具喷油泵总成等装置的常规维护内容、检修方法柴油机供给系的根本技能35m!：CI每节主题第七节柴油机供给系的维修一、柴油机燃料系的维护1、柴油的净化2、保证管路密封3、主要部件维护(1)、喷油泵、确定曲轴的位置、检查供油提前角。、输油泵二、喷油器的检修：1、解体2、清洗3、检验三、喷油泵总成检修1、喷油泵解体2、柱塞副的检修3、出油阀的检修4、输油泵的检修5、调速器的检修6、喷油泵
18、的装配开始构小组讨论：对照实物及模型，说明柴油机供给系M/的常规维修项目、内容.以如何对喷油器、喷油泵进行检修？1本次课的内容为根底技能，要求学生掌握柴油机供给系的常规维护内容及检修方法。该局部内容将通过实训课使学生稳固理解。第八讲柴油机供给系的调试教学内容柴油机供给系的调试方案学时2教学目标1、掌握柴油机喷油器调试内容及方法。2、掌握喷油泵调试内容及方法。3、掌握调速器的调试内容及方法。工程内容解决措施教学重点柴油机喷油器、喷油泵等装置的调试内容及方法。现场教学教学难点柴油机喷油器、喷油泵等装置的调试内容及方法。现场教学的并知识点编号媒体类型媒体内容要点教学目的所用时间1现场教学柴油机喷油器
19、的调试内容及方法。柴油机供给系的根本技能25m2现场教学喷油泵总成调试内容及方法。柴油机供给系的根本技能45m相:每节主题第八节柴油机供给系调试一、喷油器的检查调试1、喷油压力检查调试(1)方法(2)要求：一台发动机中各喷油器的喷油压力差异应不超过O.025MPao调整2、密封性检查与试验(1)、导向局部配合严密性的检查与试验。(2)、针阀密封锥面的密封性检查与试验3、喷雾质量的检查二、喷油泵和调速器的调试1、调试前的准备工作2、供油时间的调试：(1)、溢油法、测时管法3、调试考前须知三、调速器的调试：1、高速起作用时转速的调试2、怠速起作用转速的调试四、供油量的调试1、方法：2、要求：各缸不
20、均匀度=2X（最大供油量-最小供油量）（最大供油量+最小供油量）100%额定转速供油一般应不大于3%。怠速的供油不均匀度不大于30%。如何对喷油器、喷油泵进行调试？一价本次课的内容为根底技能，要求学生掌握柴油机供给系主要部件的调试检查方法。该局部内容将通过实训课使学生稳固理解。第九讲柴油机供给系的故障诊断教学内容柴油机供给系的故障诊断方案学时4教学目标掌握柴油机供给系常见故障的诊断方法。工程内容解决措施教学重点掌握柴油机供给系常见故障的诊断方法现场教学教学难点掌握柴油机供给系常见故障的诊断方法现场教学.数不的.,好知识点编号媒体类型媒体内容要点教学目的所用时间1现场教学柴油机供给系常见故障的诊
21、断方法柴油机供给系根本技能150m11：-葭每节主题第九节柴油机燃料供给系故障诊断一、发动机起动困难(一)起动时排气管不冒烟1、现象发动机听不到爆发声音无起动迹象，排气管无烟排出；2、原因(1)、属于低压油路的原因(2)属于高压油路方面的原因(3)、其它方面的原因3、故障诊断与排除方法(1)、低压油路的故障诊断(2)、高压油路故障诊断二)起动时排气管排出大量白烟(三)、起动时排气管排出灰白烟二、发动机动力缺乏(一)、发动机运转均匀、无高速、排气管排气量少(二)、发动机运转不均匀，排气管排黑烟教学内容实训一、喷油器、喷油泵的拆装方案4实训一、喷油器、喷油泵的拆装学时教学目标1、熟悉喷油器的结构和
22、工作情况。2、熟悉喷油泵和调速器的结构、连接关系以及工作情况。3、掌握正确的拆装顺序与方法。工程内容解决措施教学重点喷油器的结构和工作情况、喷油泵和调速器的结构、连接关系以及工作情况。演示操作、现场讲解教学难点喷油泵和调速器正确的拆装顺序与方法。演示操作、现场讲解、学生动手操作的孑知识点编号媒体类型媒体内容要点教学目的所用时间1演示操作喷油器、喷油泵、调速器的拆装顺序与方法柴油机供给系根本技能30m2现场讲解喷油器、喷油泵、调速器的结构、工作原理柴油机供给系根本知识30m3动手操作拆装喷油器、喷油泵、调速器的顺序与方法柴油机供给系根本技能100m实训学I收:每节主题一、实训准备1、II号喷油泵
23、喷油器（孔式）各15个。2、常用工具及专用拆装台15套。二、实训组织分成15组，每组3人，采用统一讲解，分组拆装。三、演示讲解1、喷油器拆装方法及步骤、喷油器工作原理。2、调速器拆装方法及步骤、调速器工作原理。3、喷油泵拆装方法及步骤、喷油泵工作原理。4、讲解实训考前须知。四、学生操作学生分组动手操作，教师现场指导、答疑，并适时提问学生，考查学生掌握情况。五、结束1 .学生准备实训报告内容。2 .教师整理实训现场，设备。总结喷油器、喷油泵总成的拆装顺序、调整方法、各装置工作原理。实训/以:本节课的内容大局部是动手练习，以感性认识增进对课堂知识的掌握，同时锻炼学生动手能力。实训二、喷油泵、调速
24、器的检查与调试教学内容实训二、喷油泵、调速器的检查与调试方案学时2+课外时间教学目标、掌握喷油泵、调速器的检调内容及方法步骤。?、学会检调设备的正确使用。工程内容解决措施教学重点口费油泵、调速器的检调内容及方法步骤演示操作、现场讲解，并利用课外时间增加训练教学难点佥调设备的正确使用演示操作、现场讲解，并利用课外时间增加训练教学媒体的选择:1.媒体类型媒体内容要点教学目的所用时间1演示操作喷油泵、调速器的检调内容及方法步骤，检调设备的正确使用柴油机供给系根本技能35m2现场讲解喷油泵、调速器的检调内容及方法步骤，检调设备的正确使用柴油机供给系根本知识35m3动手操作喷油泵、调速器的检调内容及方法
25、步骤，检调设备的正确使用柴油机供给系根本技能实训教学过程设计每节主题一、实训准备1、8PSD55型喷油泵试验台5台2、II号喷油泵及调速器总成5套3、常用工具、清洗用料假设干二、实训组织分成5组，每组8人，分组进行实训。三、演示讲解1、供油时刻调试2、供油间隔时间调试3、调速器的调试：(1)最高转速的试验与调整(2)怠速转速的试验和调整(3)停油转速的试验4、供油量及其均匀性的试验和调整(1)额定转速供油量及均匀性的试验和调整(2)息速时的供油量及均匀性试验和调整(3)起动时的供油量试验及调整四、教师现场答疑，并适时提问学生，考查学生掌握情况。五、课外时间学生操作本次实训以老师演示为主。有兴趣
26、的学生可利用课外时间在老师指导下进行操作，以加深理解、掌握。六、结束1 .学生准备实训报告内容，检查实训数据是否完整。2 .教师整理实训现场，设备。练习总结掌握喷油泵、调速器的检调内容及方法步骤。实训效果评价本节课的内容大局部是动手练习，以感性认识增进对课堂知识的掌握，同时锻炼学生动手能力。实训三、喷油器的检查与调试教学内容实训三、喷油器的检查与调试方案学时2教学目标1、掌握喷油器的检调内容及方法步骤。2、学会检调设备的正确使用。工程内容解决措施教学重点喷油器的检调内容及方法步骤演示操作、现场讲解，并利用课外时间增加训练教学难点检调设备的正确使用演示操作、现场讲解，并利用课外时间增加训练教学媒
27、体的选择知识点编号媒体类型媒体内容要点教学目的所用时间1演示操作喷油泵、调速器的检调内容及方法步骤，检调设备的正确使用柴油机供给系根本技能15m2现场讲解喷油泵、调速器的检调内容及方法步骤，检调设备的正确使用柴油机供给系根本知识15m3动手操作喷油泵、调速器的检调内容及方法步骤，检调设备的正确使用柴油机供给系根本技能45m实训教学过程设计每节主题一、实训准备1、PS40型喷油器试验台5台2、喷油器12只3、常用工具、清洗用料假设干二、实训组织分成5组，每组8人，分组进行实训。三、演示讲解1、喷油压力调试2、喷雾形状的试验3、喷雾锥角的试验4、密封性试验5、实训考前须知四、学生动手操作教师现场指
28、导、答疑，并适时提问学生，考查学生掌握情况。五、结束1.学生准备实训报告内容，检查实训数据是否完整。2.教师整理实训现场，设备。练习总结掌握喷油器器的检调内容及方法步骤。实训效果评价本节课的内容大局部是动手练习，以感性认识增进对课堂知识的掌握，同时锻炼学生动手能力。实训四、柴油机供给系的故障诊断教学内容实训四、柴油机供给系的故障诊断方案学时2教学目标1、学会柴油机供给系不来油或来油不畅故障的诊断及排除方法。2、学会排除油路空气的方法步骤。3、学会喷油泵装车和喷油正时的校准的方法。工程内容解决措施教学重点柴油机供给系不来油或来油不畅故障的诊断及排除方法、喷油泵装车和喷油正时的校准的方法演示操作、
29、现场讲解、学生动手操作教学难点喷油泵装车和喷油正时的校准的方法演示操作、现场讲解、学生动手操作教学媒体的选择知识点编号媒体类型媒体内容要点教学目的所用时间1演示操作柴油机供给系不来油或来油不畅故障的诊断及排除方法、喷油泵装车和喷油正时的校准的方法柴油机供给系根本技能20m2现场讲解柴油机供给系不来油或来油不畅故障的诊断及排除方法、喷油泵装车和喷油正时的校准的方法柴油机供给系根本知识15m3动手操作柴油机供给系不来油或来油不畅故障的诊断及排除方法柴油机供给系根本技能45m实训教学过程设计每节主题一、实训准备车用柴油机5台二、实训组织分成5组，每组8人，分组进行实训。三、演示讲解1、不来油或来油不
30、畅故障的诊断及排除。2、柴油机燃烧系空气排除旋松柴油滤清器上部的放气螺塞，依照上述方法排净滤清器里的空气。3、喷油泵装车及正时调整4、检查柴油机喷油正时5、实训考前须知四、学生动手操作教师可设置一故障，让学生排除。教师现场指导、答疑，并适时提问学生，考查学生掌握情况。五、结束1 .学生准备实训报告内容，检查实训记录是否完整。2 .教师整理实训现场，设备。练习总结柴油机供给系不来油或来油不畅故障的诊断及排除方法、排除油路空气的方法步骤、喷油泵装车和喷油正时的校准的方法。必要时利用课外时间加强练习。实训效果评价本节课以老师演示教学、学生动手操作为主，以感性认识增进学生对课堂知识的掌握，同时加强学生动手操作能力及发现问题、分析问题、解决问题的能力。
