1、1 .适用范围本监理实施细那么适用于工业与民用建筑沉管灌注桩根底工程的沉管、钢筋笼的制作与安放、碎的拌制与桩身碎浇灌施工及其验收的监督管理。2 .编制依据2. 1建筑桩基技术标准JGJ94-94；2.2建筑工程施工质量验收统一标准GB50300-2001；2.3建筑地基根底工程施工质量验收标准GB50202-2002；2 .4本工程沉管灌注桩桩基设计文件。3 .沉管灌注桩工程的特点及质量目标沉管灌注桩适用于一般粘性土（含残积土）、淤泥质土、粉土、砂土及人工填土等土层，但不宜用于标贯击数N值较大的粘性土、砂土及碎石土。根据沉管机械的不同又具有不同的特点：锤击沉管法对硬地层的穿透能力强，但噪音较大

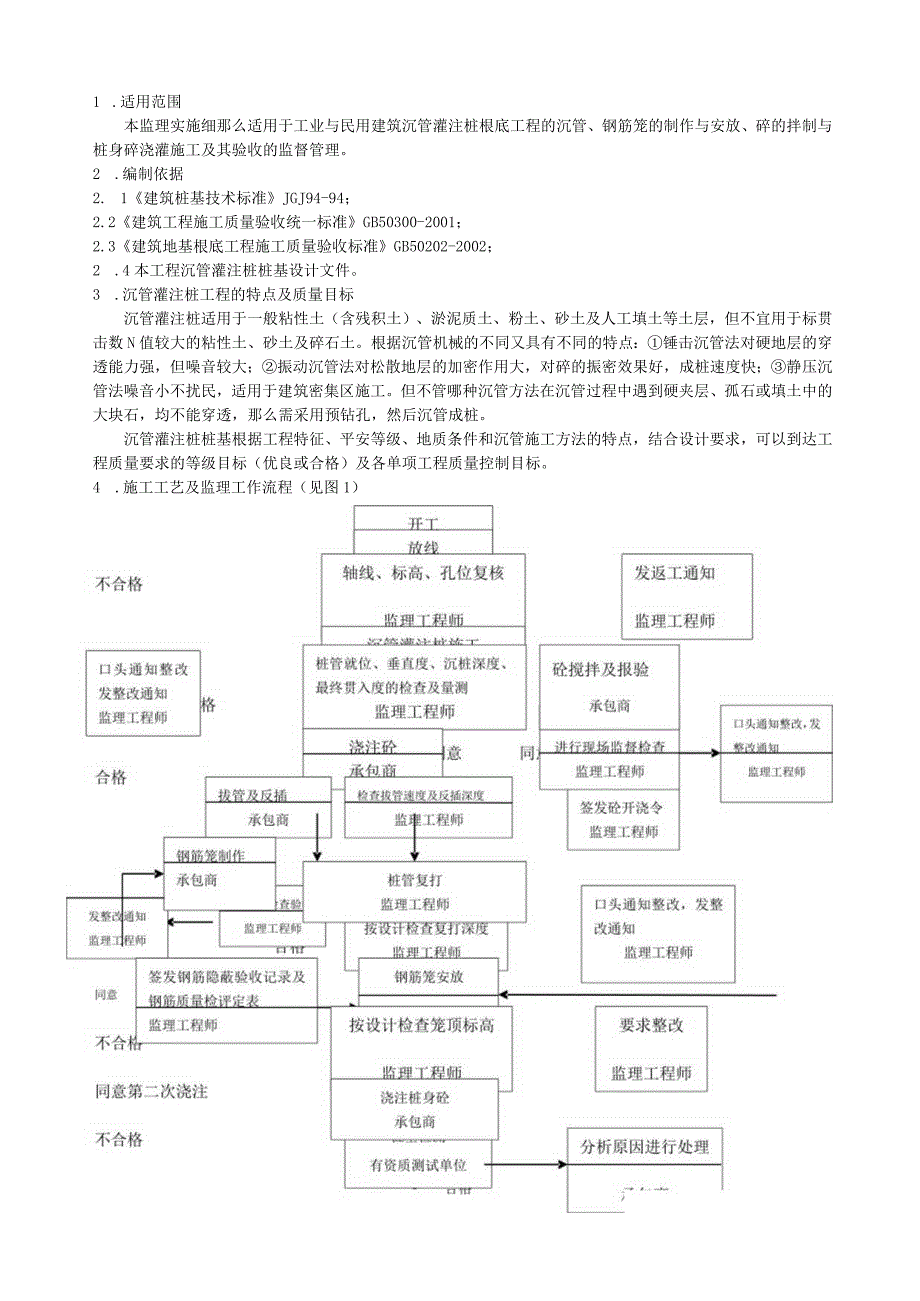

2、振动沉管法对松散地层的加密作用大，对碎的振密效果好，成桩速度快；静压沉管法噪音小不扰民，适用于建筑密集区施工。但不管哪种沉管方法在沉管过程中遇到硬夹层、孤石或填土中的大块石，均不能穿透，那么需采用预钻孔，然后沉管成桩。沉管灌注桩桩基根据工程特征、平安等级、地质条件和沉管施工方法的特点，结合设计要求，可以到达工程质量要求的等级目标（优良或合格）及各单项工程质量控制目标。4 .施工工艺及监理工作流程（见图1）承包商编写评估报告评定桩基质量等级监理发不合格工程通知单 要求承包商进行整改并报 验之后重新组织验收5. 1熟悉合同文件、设计文件、 开施工图纸会审会议和技术交底5. 2审批承包单位提交的沉

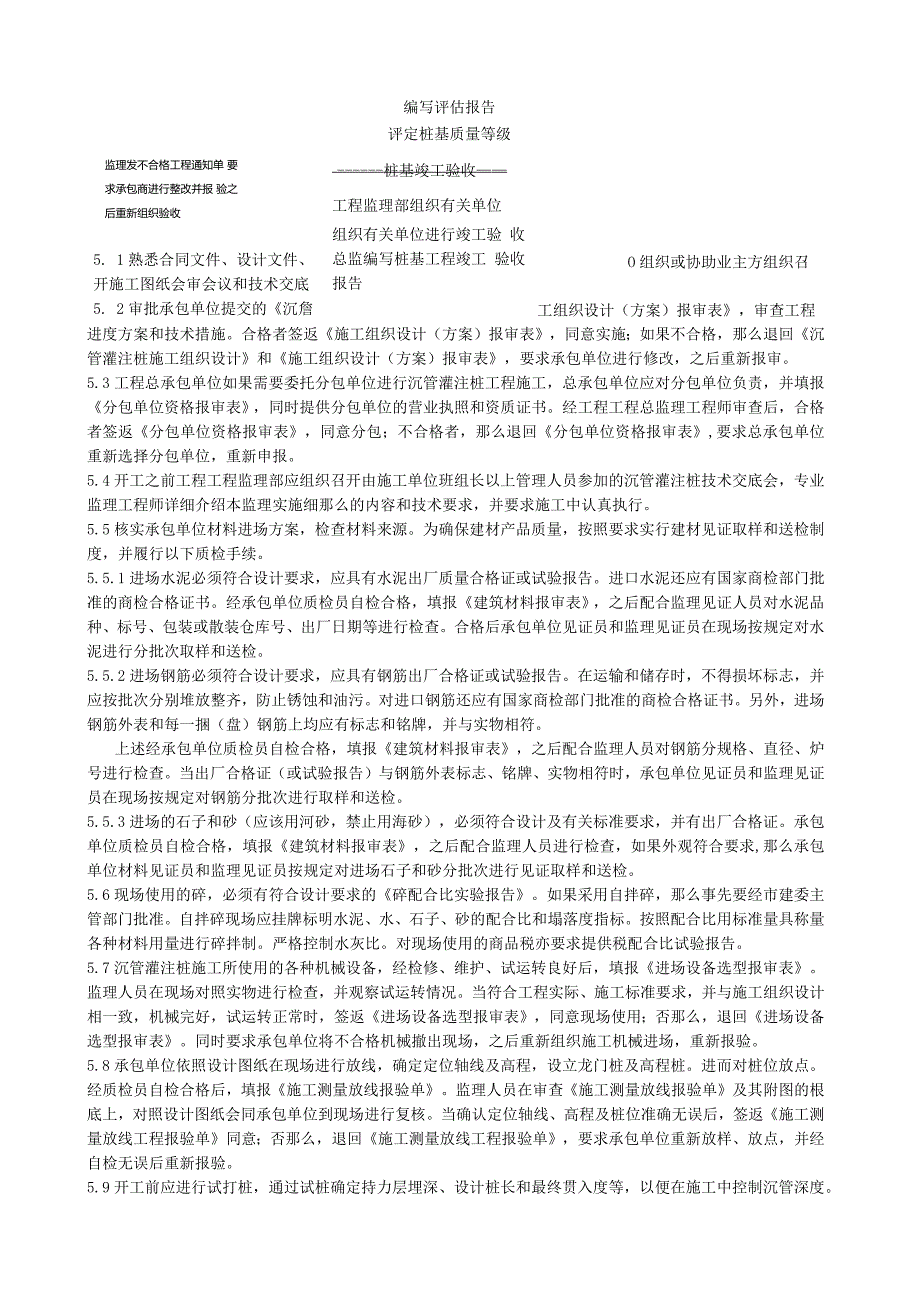

3、詹桩基竣工验收工程监理部组织有关单位组织有关单位进行竣工验 收,总监编写桩基工程竣工 验收报告O组织或协助业主方组织召工组织设计（方案）报审表，审查工程进度方案和技术措施。合格者签返施工组织设计（方案）报审表，同意实施；如果不合格，那么退回沉管灌注桩施工组织设计和施工组织设计（方案）报审表，要求承包单位进行修改，之后重新报审。5.3工程总承包单位如果需要委托分包单位进行沉管灌注桩工程施工，总承包单位应对分包单位负责，并填报分包单位资格报审表，同时提供分包单位的营业执照和资质证书。经工程工程总监理工程师审查后，合格者签返分包单位资格报审表，同意分包；不合格者，那么退回分包单位资格报审表,要求总承

4、包单位重新选择分包单位，重新申报。5.4开工之前工程工程监理部应组织召开由施工单位班组长以上管理人员参加的沉管灌注桩技术交底会，专业监理工程师详细介绍本监理实施细那么的内容和技术要求，并要求施工中认真执行。5.5核实承包单位材料进场方案，检查材料来源。为确保建材产品质量，按照要求实行建材见证取样和送检制度，并履行以下质检手续。5.5.1进场水泥必须符合设计要求，应具有水泥出厂质量合格证或试验报告。进口水泥还应有国家商检部门批准的商检合格证书。经承包单位质检员自检合格，填报建筑材料报审表，之后配合监理见证人员对水泥品种、标号、包装或散装仓库号、出厂日期等进行检查。合格后承包单位见证员和监理见证员

5、在现场按规定对水泥进行分批次取样和送检。5.5.2进场钢筋必须符合设计要求，应具有钢筋出厂合格证或试验报告。在运输和储存时，不得损坏标志，并应按批次分别堆放整齐，防止锈蚀和油污。对进口钢筋还应有国家商检部门批准的商检合格证书。另外，进场钢筋外表和每一捆（盘）钢筋上均应有标志和铭牌，并与实物相符。上述经承包单位质检员自检合格，填报建筑材料报审表，之后配合监理人员对钢筋分规格、直径、炉号进行检查。当出厂合格证（或试验报告）与钢筋外表标志、铭牌、实物相符时，承包单位见证员和监理见证员在现场按规定对钢筋分批次进行取样和送检。5.5.3进场的石子和砂（应该用河砂，禁止用海砂），必须符合设计及有关标准要求

6、并有出厂合格证。承包单位质检员自检合格，填报建筑材料报审表，之后配合监理人员进行检查，如果外观符合要求,那么承包单位材料见证员和监理见证员按规定对进场石子和砂分批次进行见证取样和送检。5.6现场使用的碎，必须有符合设计要求的碎配合比实验报告。如果采用自拌碎，那么事先要经市建委主管部门批准。自拌碎现场应挂牌标明水泥、水、石子、砂的配合比和塌落度指标。按照配合比用标准量具称量各种材料用量进行碎拌制。严格控制水灰比。对现场使用的商品税亦要求提供税配合比试验报告。5.7沉管灌注桩施工所使用的各种机械设备，经检修、维护、试运转良好后，填报进场设备选型报审表。监理人员在现场对照实物进行检查，并观察试运转

7、情况。当符合工程实际、施工标准要求，并与施工组织设计相一致，机械完好，试运转正常时，签返进场设备选型报审表，同意现场使用；否那么，退回进场设备选型报审表。同时要求承包单位将不合格机械撤出现场，之后重新组织施工机械进场，重新报验。5.8承包单位依照设计图纸在现场进行放线，确定定位轴线及高程，设立龙门桩及高程桩。进而对桩位放点。经质检员自检合格后，填报施工测量放线报验单。监理人员在审查施工测量放线报验单及其附图的根底上，对照设计图纸会同承包单位到现场进行复核。当确认定位轴线、高程及桩位准确无误后，签返施工测量放线工程报验单同意；否那么，退回施工测量放线工程报验单，要求承包单位重新放样、放点，并经自

8、检无误后重新报验。5.9开工前应进行试打桩，通过试桩确定持力层埋深、设计桩长和最终贯入度等，以便在施工中控制沉管深度。试桩桩数一般不少于3根或由设计单位确定试打桩数量。5.10检查施工单位质量保证体系的建立情况，检查、核实施工技术管理人员及施工劳动组合匹配情况；5.10.1审查承包单位质量保证体系文件；5.10.2审查承包单位技术管理人员的专业技术资质是否符合工程工程的要求；5.10.3检查、核实技术管理人员是否进驻施工现场，对其所负责的工作能否胜任并进行经常性的检查、监督；当承包单位建立的质量保证体系文件中人员组织合理，管理措施切实可行，技术管理人员资质合格，劳动力配备适当时，监理部可批准同

9、意；否那么，将质量保证体系文件退回承包单位，要求修改、落实，并重新报审。5 .11在完成上述5.1-5.11节工作内容,并且所有报批手续齐全的情况下,承包单位填报工程开工报审表，经监理审查,如果情况属实,签署工程开工报审表，同意开工,并报质监部门备案；否那么,退回工程开工报审表，要求承包单位完善各项准备工作后,重新报审.6 .施工阶段的监控要点6.1施工要求及监理监控（见表1）：表1I程I程监控工程监控目标预控目标施工要求实施措施及监控检查工具、检查方法备注沉管灌注桩桩位桩位准确桩位不偏差13根单排桩基垂直于中心线方向和群桩根底的边桩：DW500时，70：D500时，W100；条形桩基沿中心线

10、方向和群桩根底的中间桩：DW500时，150;D500时，150放线后进行复核，保证放线准确；注意密集桩群挤土效应，对桩位进行复核，消除偏差；桩机应架设稳固水平，施工过程中不产生位移和倾斜；地表附近有块石挤偏桩位，用碎石回填桩孔重新沉管。复检、尺量复检、吊线施工过程中巡视检查垂直度垂直度符合标准垂直度符合标准1%场地不平或因填土松散造成，应对场地进行整平，碾压松散填土:桩机应架设稳定水平；机架、桩管应垂直；沉管时遇到地下石块挤偏，用碎石回填桩孔重新沉管。复检，吊线、经纬仪、沉管过程中注意检查桩径桩径符合设计要求桩径符合标准要求不缩径1按标准要求匀速拔管，分段反插；当充盈系数小于LO时，在碎未初

11、凝前拔笼全凭打；对已成桩的进行静载试验，由设计单位提出处理方案。旁站拔管过程中随时用测锤探测管内险高度符合设计要求的持力正式施工前应进行试打桩，层位置，设计长度和贯数量不少于三根，以检验设入度。备和工艺是否符合设计和摩擦桩，以设计桩长施工标准的要求，核对地质控制沉桩深度；资料，并确定最终贯入度：沉管时巡视端承摩擦桩，必须保根据施工时的沉管速度和终孔前旁站证设计桩长及桩端地质勘察报告，判断桩尖穿检查沉管施工记录进入持力层深度，桩越的土层。按施工标准要求应准确详细管入土深度以标高进行贯入度测量，并符合设沉管过程中随时用为主，贯入度为辅。计：测锤探测管内碎高摩擦端承桩，沉管深予制桩尖碎标号不得低于度

12、并判断桩尖情况度控制以贯入度为C30,在需穿越硬夹层时应主，设计持力层标高在班尖肩台上套钢板垫环。为辅。孔深允许当桩尖破坏时应拔出桩管，+300mm用新的桩尖重新沉管。续表1工程工程监控工程监控目标预控目标施工要求实施措施及监控检查工具、检查方法备注沉管灌注桩钢筋笼制作安放笼的制作符合设计笼的制作符合标准、设计符合设计要求；主筋间距偏差：10箍筋间距偏差：20钢筋笼直径偏差：10钢筋笼长度偏差：100并且钢筋笼的直径比桩管内径小68cm;焊缝规格、长度、质量、外观符合要求，焊条规格品种符合要求。架设操作台制作钢筋笼，保证钢筋笼顺直，尺寸无偏差：在运输过程中绑扎邦条，防止变形；笼上绑扎垫块，保

13、证钢筋笼位于桩中；按施工标准要求进行钢筋焊接施工，焊连部位牢固，对焊接接头按批次抽样复检。巡视复检、尺量锤敲按批次抽样送检笼安放符合设计笼安放符合设计、标准钢筋笼位置符合设计要求；吊放入孔时，不得碰撞孔壁；采取有效措施固定钢筋笼位置。钢筋笼安放时应采取有效措施防止笼身弯、扭变形：采取有效措施固定钢筋笼位置：石子粒径不宜大于40,且不宜大于钢筋最小间距的1/3。拔管时应匀速慢拔，以防将笼带出。反插时深度不宜过大，以防将笼压下。旁站随时检查钢筋笼在桩管内的位置6.2沉管施工过程中如遇未知原因无法沉管或无法到达设计要求时，承包单位应及时报告监理人员。监理人员应了解实际情况，并复核有关施工记录，然后请

14、设计单位进行处理。6.3沉管施工在桩尖深度标高到达设计要求或贯入度满足设计要求时，承包单位应及时将沉管灌注桩施工记录和隐蔽工程报验单向监理人员报验。监理人员应根据地质勘探报告对照施工记录进行复核，在桩尖位置或贯入度符合设计要求后，签返隐蔽工程报验单同意停止沉管；不符合时那么应退回沉管灌注桩施工记录和隐蔽工程报验单，同时要求承包单位继续沉管，直至到达设计要求时，重新报验。6.4施工单位在完成钢筋笼的制作后，质检员自检合格，填写碎灌注桩（钢筋笼）工程检验批质量验收记录表，填写工程报验单，向监理人员报验。监理人员应根据设计要求和施工质量验收标准，对主控工程和一般工程全部进行检查，合格者签返工程报验单

15、和碎灌注桩（钢筋笼）工程检验批质量验收记录表；不符合那么退回工程报验单和碎灌注桩（钢筋笼）工程检验批质量验收记录表,必要时签发监理通知单，要求施工单位限期进行整改，整改完毕，经施工单位自检合格，填写监理通知回复单连同工程报验单和碎灌注桩（钢筋笼）工程检验批质量验收记录表。6.5承包单位在监理人员同意停止沉管后，进行碎施工准备工作。当各项准备工作完成后，填报碎浇捣令。经监理人员检查确认硅施工准备工作完成后，签返碎浇捣令，同意进行碎施工；否那么，退回碎浇捣令，要求施工单位完善准备，重新申报。6.6承包单位应严格按照碎配合比拌制碎。碎运送过程中有离析者不得使用。监理人员根据施工质量验收标准要求按浇灌

16、量设定批数随机抽样，承包单位质检员负责碎试块的制作、养护及送验。必要时监理人员监督碎试块的制作和送验。6. 7施工单位在完成灌注桩碎施工、检查碎强度、做桩体质量及承载力检验后，自检合格，填写碎灌注桩工程检验批质量验收记录表，填写工程报验单。向监理人员报验。监理人员应根据设计要求和施工质量验收标准，对主控工程和一般工程全部进行检查，合格者签返工程报验单和砂灌注桩工程检验批质量验收记录表；不符合那么退回工程报验单和碎灌注桩工程检验批质量验收记录表,必要时签发监理通知单，要求施工单位限期进行整改，整改完毕，经施工单位自检合格，填写监理通知回复单连同工程报验单和碎灌注桩工程检验批质量验收记录表。7.

17、8监理人员每日填写监理日记，对施工监理过程中发现的不合格项签发监理通知单，要求承包单位及时整改。承包单位整改自检合格后，填报监理通知回复单，之后经监理人员检查确认整改合格后签返监理通知回复单。对需存证且需向业主说明的事项以监理工作联系单通报业主及有关单位。8. 质量通病的防治监理工程师应结合工程特点和场地地质与环境条件，预测可能发生的质量事故，以便采取行之有效的预控防治措施。现将沉管灌注桩施工质量通病产生的原因和防治对策列于表2。质量通病防治对策与补救措施一览表表2序号施工质量通病类型产生原因防治对策补救措施1单桩承载力不能满足要求桩端有虚土沉管前管内浇注封底混凝土诸桩快速静压（俗称跑桩）可提

18、高桩的承载能力；加大承台面积,在承台底面铺设砂石垫层；必要时可作补桩处理预制桩尖吞入沉管内，在拔管时振落孔内，桩端留有空隙。严格检查预制桩尖质量，不使用不合格品：有硬夹层时,在桩尖肩台上套钢板垫环厚层软土群桩桩距偏小，土体上窿，桩体上浮采用预钻孔法施工贯入度控制不好沉管到预定深度附近，按规定标准测定贯入度,严格孔深、贯入度双控的规定拔管速度过快,混凝土未振实拔管速度按规定标准地质条件存在较大变化或勘察报告有误沉管过快或贯入度明显达不到要求时，找设计、地质人员分析原因，商讨对策续表2序号施工质量通病类型产生原因防治对策补救措施2缩径拔管过快或塌落度偏小，混凝土灌量缺乏拔管速度、塌落度按标准执行假

19、设事故部位在3cm以内，可开挖班周土至事故部位以下0.5m,套钢筋笼灌注混凝土；假设事故部位较深,经静载试验承载力满足要求，可不处理；否那么加大承台，加砂石垫层或补桩管内混凝土高度缺乏，侧土回弹管内混凝土面高于地表,沉管接近地表时放满上拔速度或屡次留振群桩桩距偏小,水平挤土明显采用预钻孔法或跳打法施工软土地层，送桩较深，桩周土在侧向压力作用下位移，桩呈瓶颈送桩段灌注粒状土以平衡桩固土侧向压力3桩体混凝土离浙，强度降低，拔管后桩顶冒水涌砂塌落度过大,留振时间过长塌落度、留报时间均按规定标准执行同上含水夹层透水性好,水量大,拔管后超静水压力小时，孔隙水进入桩体（碎初凝前）保证管内混凝土面高于地下水

20、位1L5m,或事先降低地下水位沉管内进水较多在渗透性好的含水层中，沉管前应严格封底或事先降低地下水位混凝土搅拌极不均匀搅拌时间符合要求4断桩或桩体酥裂桩初凝不久,受桩机的碾压和振动，桩头酥裂桩机移动时不得压桩同上混凝土灌注过急,管内形成气囊当沉管直径较小时,应缓慢倾注混凝土沉管时将初凝不久的邻桩挤裂在邻桩初凝前连续施打，假设邻桩初凝不久，可先取土成孔，再沉管制桩在淤泥质土中，拔管过快，塌落度偏小在流塑状土层中放慢拔管速度,碎塌落度要符合要求密集群桩土体窿起,抱桩上浮,桩体混凝土尚未初凝那么缩径,初凝不久那么断桩1 .跳打,并放慢施工速度；2 .预成孔取土,再沉管制桩5桩身夹泥采用活瓣桩尖施工,

21、反插深度过大,桩固土进入桩身严格按规定标准控制反插深度，土越软反插深度越小同上沉管外壁粘附泥土,在复打时被带入桩身内按更打有关规定施工续表2-序号一施工质量通病类型产生原因防治对策补救措施6钢筋笼下沉、上浮或解体钢筋笼的悬挂措施失灵钢筋笼悬挂措施牢靠并事先检查钢筋笼下沉不大时，可将混凝土凿开,将主筋焊接加长；假设下沉太大或笼子解体，可加套处理笼子外径与沉管内壁间隙偏小、粗骨料最大粒径偏大，拔管时带动笼子上浮,反插时可造成笼子解体按规定标准保证笼子外径与管内壁的间隙。加垫碎保护块，碎石粒径均匀笼子长度或笼顶标高、吊筋长度不准认真量测，并经核查沉管振动,造成邻桩钢筋笼受振下沉将邻桩钢筋笼悬挂在地面

22、7桩身混凝土强度达不到设计要求材质不合格随意投料，水泥、砂石和水的配比不合规定对所用水泥、砂石及水的质量要认真检验按配合比试验确定的标准，计量投料，加水，严格控制水灰比1 .混凝土强度已达C15,经设计同意可不作处理；2 .试块强度缺乏，应在桩身取样试验，如满足要求，可不作处理；3 .取芯强度不能满足要求可加大承台，如加砂石垫层或补桩混凝土搅拌时间缺乏搅拌时间应符合规定试块养护缺乏试块应由专人负责养护（制作）8桩位偏移超限桩位测量有误（偏差超限）测量施放的桩位必须经过复核个别桩偏移超限可不作处理；同一承台有数根桩偏移超限但无规律，可加宽承台处理;假设同一承台有多根桩向一侧偏移超限,应补桩施工过

23、程中,桩基轴线定位点位移，导致桩位施放不准轴线定位点设在不受打桩影响的地点，并加以保护:施工中对桩基轴线应系统检查，每10天不少于1次沉管对中误差过大精心施工,沉管对准桩位桩机立柱垂直度不合规定调好桩机立柱垂直度，方可开机续表2序号施工质量通病类型产生原因防治对策补救措施9桩身倾斜伴随桩位偏移场地不平或填土松散，厚度相差悬殊，致使施打中桩机滑移或倾斜平整场地,碾压松散填土桩偏移超限的补救措施同上,桩身倾斜无规律或对称式可加强承台的强度和刚度。同一承台有多根桩向一侧倾斜,应进行斜桩纠偏，即在斜桩一侧取土成孔,在另一侧施打沉管挤密碎石桩桩位一侧地基土中有旧根底或其它异物,致使沉管跑偏施工前去除旧根

24、底或其它异物软土地层，密集群桩，水平挤压效应严重先取土成孔,后沉管制桩在桩基附近开挖深基坑时，桩随土体向临空面位移未采取保护措施,不得在基桩附近开挖深基坑送桩段较大时的基坑开挖顺序不当造成桩的位移和倾斜应分层对称开挖10桩身露筋拔管速度过快,桩周土回弹拔管速度按规定标准操作假设承载力满足要求事故部位较浅时可用混凝土将事故面补上；事故部位较深可不处理粗骨料粒径过大粗骨料粒径必须符合规定标准混凝土塌落度过小塌落度应符合规定标准个别桩尖活瓣开启不良检查活瓣桩尖,除泥除锈，保证活瓣闭合开启灵活钢筋笼不直钢筋笼制作要直，存放、运送时不使笼子变形钢筋笼吊放时,悬挂不正钢筋笼应分段设置扶正器或保护层垫块11

25、碎充盈系数小于1.0拔管速度过快按规定标准操作桩身混凝土尚未初凝前,拔笼复打；已初凝那么经静载试验结果，确定补救措施混凝土塌落度过小塌落度应符合规定标准12混凝土用量过大地下遗坟坑、古井、土洞、人防、废下水道等处理洞穴，素土填型在流塑状软土段反插次数多，反插深度大在流塑状土段限制反插次数和反插深度13邻近建（构）筑物或地下管线受损厚层软土地区,密集群桩，挤土效应严重，土体水平、垂向位移造成采用先取土成孔，后沉管制桩法施工；或采用先近（靠近建筑物一侧）后远的施工顺序：必要时，可先在桩基与建（构）筑物间设苴1-2排砂井：井与监测相配合，放慢施工速度8.佥收9. 1沉管成孔验收8.1.1质量标准：执

26、行建筑地基根底工程施工质量验收标准GB50202-2002第5章5.1节、5.6节中有关条文的规定。8.1.2检查方法：旁站记录、尺量、吊锤、经纬仪测量。8.1.3检查数量：全部桩孔。8.1.4验收程序：对每一根桩，在桩机就位调平，桩管与孔位对中并调整垂直后，监理人员应对桩管就位情况和桩管垂直度进行复核。沉管施工过程中承包单位应认真作好记录，同时对沉管过程中的桩管垂直度情况进行监测。特别是对沉管成孔深度和最终贯入度应进行认真测量。监理人员予以旁站检查。当桩位、垂直度、桩长、最终贯入度等经承包单位自检合格后，填写混凝土灌注桩工程检验批质量验收记录表和隐蔽工程报验单，报送工程工程监理部。监理人员根

27、据旁站记录，对照沉管成孔记录表对沉管成孔进行验收。8.1.5验收合格，监理部签署隐蔽工程报验单，同意使用；验收不合格，退回隐蔽工程报验单,并要求承包单位整改，必要时签发监理通知单。整改后报送监理通知回复单，监理人员到现场针对整改情况进行检查，合格后重新组织验收。8.1.6沉管灌注桩成孔施工未经验收或验收不合格，不得进入下道工序施工。8.2钢筋笼质量验收8.2.1质量标准：执行建筑地基根底工程施工质量验收标准GB50202-2002第5章5.6节中有关规定。8.2.2检查方法：观察、尺量、锤敲。8.2.3检查数量：全部钢筋笼成品。8.2.4验收程序：承包单位质检员对钢筋笼成品先自检，合格后填写混

28、凝土灌注桩（钢筋笼）工程检验批质量验收记录表和工程报验单并报送工程工程监理部。监理人员根据混凝土灌注桩（钢筋笼）工程检验批质量验收记录表到现场对钢筋笼进行检查验收。8.2.5验收合格，监理部签署隐蔽工程报验单，同意使用；验收不合格，退回隐蔽工程报验单,并要求承包单位整改，必要时签发监理通知单。整改后报送监理通知回复单，监理人员到现场针对整改情况进行检查，合格后重新组织验收。？8.2.6同8.1.6o8.3桩身质量8.3.1质量标准：执行建筑桩基技术标准JGJ94-94第9章9.1、9.2节，碎强度检验评定标准GBJ107-87第3、4章，建筑地基根底工程施工质量验收标准GB50202-2002

29、第5章第5.1节等现行标准条文中之规定。？8.3.2检验方法：由业主方聘请具有桩基检测资质的单位，对沉管灌注桩桩身碎质量及单桩承载力进行试验检测。8. 3.2.1桩身碎质量检验按基桩检测技术标准和设计要求（含检测方法和检测数量）。碎试块抗压强度试验。检测数量为全部碎试块。低应变动力检测：随机抽检。检测桩数为：对设计等级为甲级或地质条件复杂，成检质量可靠性低的灌注桩，抽检数量不应少于总数的30%,且不应少于20根；其它桩基工程的抽检数量不应少于总桩数的20%,且不得少于10根；对地下水位以上且终孔后经过核验的灌注桩，检验数量不应少于总桩数的10%,且不得少于10根。每个柱子承台下不得少于1根。抽

30、芯检验：宜适用于大直径（D20.8m）沉管灌注桩。随机抽检，抽芯桩数般不宜小于总桩数的1%,且不得少于3根；当桩总数在50根以内时，不应少于2根。9. 3.2.2单桩承载力检测单桩竖向静载试验：使用条件为：开工前未进行单桩静载试验的甲级建筑桩基；，或由设计部门确定静载试验桩数。高应变动力检测：使用条件为：开工前己进行单桩静载试验的甲级建筑桩基；款规定范围以外的乙级建筑桩基；丙级建筑桩基；甲、乙级建筑桩基静载试验检测的辅助检测。检测桩数不宜小于总桩数的2%,且不得少于5根，或由设计单位确定高应变检测桩数。对于在检测中出现的桩身质量或单桩承载力不能满足设计要求的桩，宜选择施工条件相同的沉管灌注桩加

31、倍复检，或分析原因采取有效措施妥善处理。10. 4沉管灌注桩桩基分项工程验收沉管灌注桩桩基工程的验收时间视桩顶设计标高情况而定。当桩顶设计标高与施工场地标卷相近时，桩基工程的验收应在成桩完毕后进行；当桩顶设计标上下于施工场地标高时，应待到开挖至设计标高后进行验收。其验收程序如下：承包单位在沉管灌注桩施工及桩基检测全部完成并自检合格后，填写分项工程质量验收记录和分项工程报验单。同时向工程工程监理部提交如下竣工资料。工程地质勘察报告、图纸会审纪要、设计变更单、沉管灌注桩施工记录及各项隐蔽工程验收文件、桩基施工图、建筑材料报审表、建筑材料复检报告、税配合比试验报告、见证取样文件、桩基检测报告等。经审

32、批的工程总体施工组织设计、沉管灌注桩施工组织设计及施工中的变更情况资料。桩位测量放线图及沉管灌注桩桩位放线复测资料。基坑挖至设计标高的桩基竣工图及桩顶标高图。总监理工程师组织专业监理工程师依据法律、法规、工程建设强制性标准、设计文件和施工合同，对承包单位报送的桩基竣工资料进行审查，并对工程质量进行竣工预验收。对存在的问题应要求承包单位分析并提出事故原因报告及整改处理方案，及时进行整改。整改完毕承包单位自检合格，工程监理人员检查并合格后，由总监签返分项工程报验单，同意验收。在此根底上工程工程监理部提出沉管灌注桩桩基工程质量评估报告。该子分部工程质量评估报告应经工程工程总监和监理公司技术负责人审核

33、签字。在业主方的主持下，监理方、设计单位和质监部门共同参加对沉管灌注桩桩基分项工程的竣工验收。工程工程监理部提供相关监理资料。对验收中提出的整改问题，监理方应要求承包单位认真整改。整改结束，经检查桩基工程质量符合要求，由总监编写沉管灌注桩桩基子分部工程质量验收记录。之后，会同参加验收的各方对该竣工报告进行审查，同意后各方在沉管灌注桩桩基子分部工程质量验收记录上签字。9.平安9. 1承包单位应结合工程情况（如建筑规模、桩机台数、人员组织、用电情况）建立健全平安保障体系,设置专职平安员，严格按照平安操作规程施工。9. 2承包单在开工前必须对班组全体人员进行平安技术交底，建立平安会议制度，定期进行平安学习。专职平安员要随时进行平安检查，针对施工中发现的不平安问题要及时进行整改，做到平安第一、质量第一。11. 3承包单位应定时对施工用电、电器及机械设备进行平安检查，做到防患于未然。12. 主要应用的表单Al工程开工/复工报审表A2施工组织设计（方案）报审表A3分包单位资格报审表A6监理通知回复单A7工程报验单A8建筑材料报审表A9设备选型报审表A14砂浇捣令A16工程竣工报验单Bl监理通知单B2工程暂停令Cl工作联系单C2工程变更单C3监理日记C4税浇筑记录碎旁站记录
