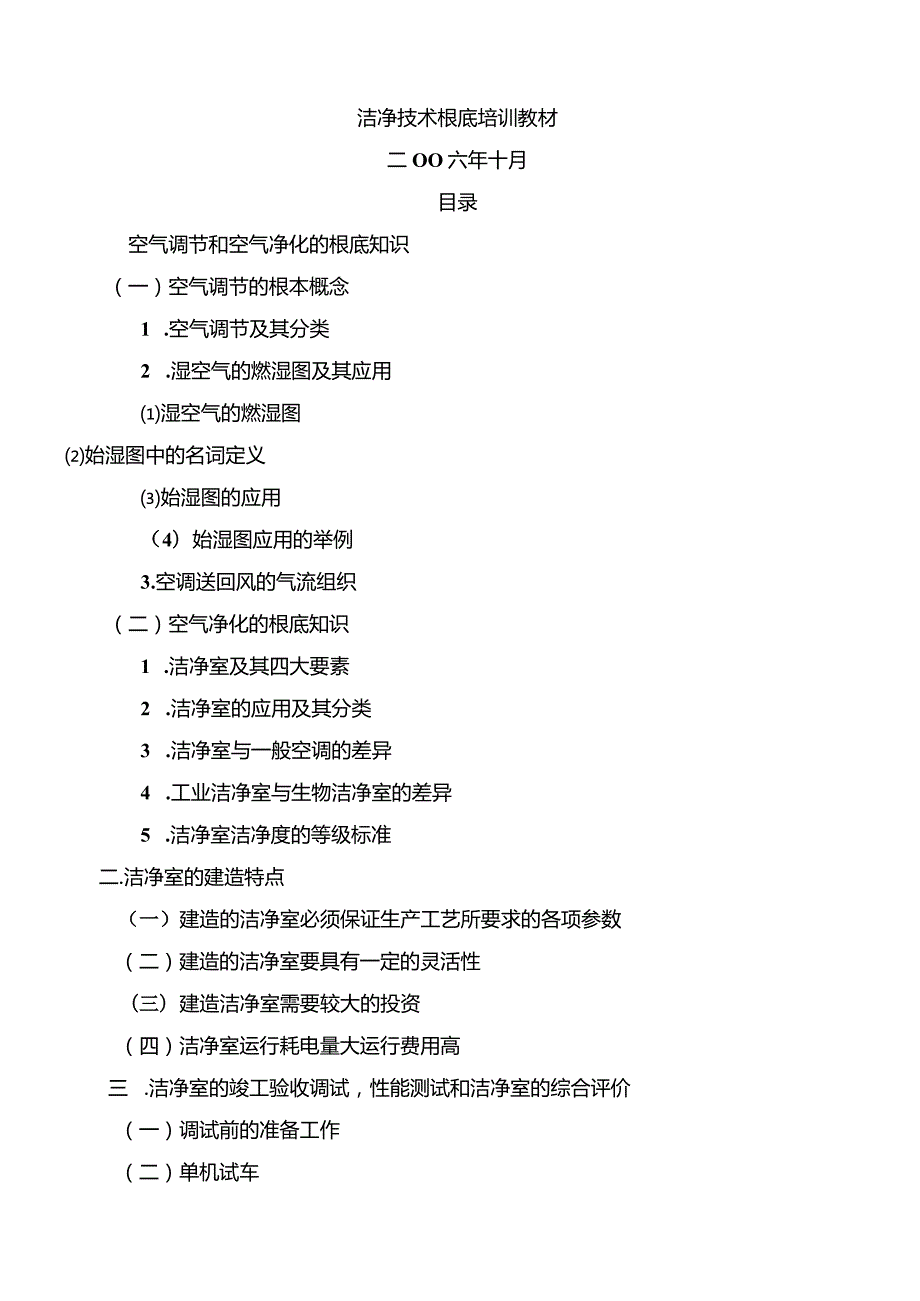

1、洁净技术根底培训教材二OO六年十月目录空气调节和空气净化的根底知识（一）空气调节的根本概念1 .空气调节及其分类2 .湿空气的燃湿图及其应用湿空气的燃湿图始湿图中的名词定义始湿图的应用（4）始湿图应用的举例3.空调送回风的气流组织（二）空气净化的根底知识1 .洁净室及其四大要素2 .洁净室的应用及其分类3 .洁净室与一般空调的差异4 .工业洁净室与生物洁净室的差异5 .洁净室洁净度的等级标准二.洁净室的建造特点（一）建造的洁净室必须保证生产工艺所要求的各项参数（二）建造的洁净室要具有一定的灵活性（三）建造洁净室需要较大的投资（四）洁净室运行耗电量大运行费用高三 .洁净室的竣工验收调试，性能测试

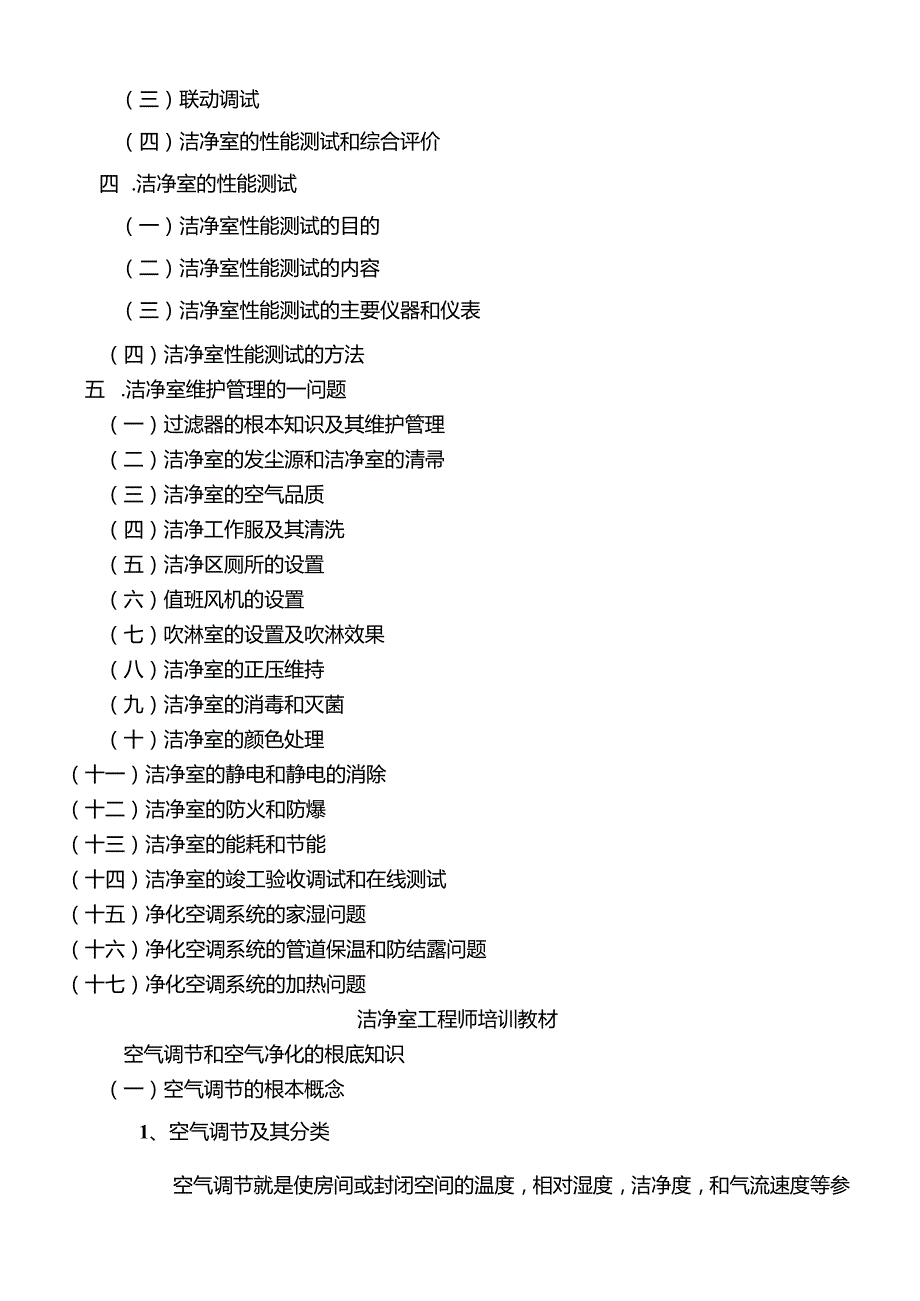

2、和洁净室的综合评价（一）调试前的准备工作（二）单机试车（三）联动调试（四）洁净室的性能测试和综合评价四 .洁净室的性能测试（一）洁净室性能测试的目的（二）洁净室性能测试的内容（三）洁净室性能测试的主要仪器和仪表（四）洁净室性能测试的方法五 .洁净室维护管理的一问题（一）过滤器的根本知识及其维护管理（二）洁净室的发尘源和洁净室的清帚（三）洁净室的空气品质（四）洁净工作服及其清洗（五）洁净区厕所的设置（六）值班风机的设置（七）吹淋室的设置及吹淋效果（八）洁净室的正压维持（九）洁净室的消毒和灭菌（十）洁净室的颜色处理（十一）洁净室的静电和静电的消除（十二）洁净室的防火和防爆（十三）洁净室的能耗和节能

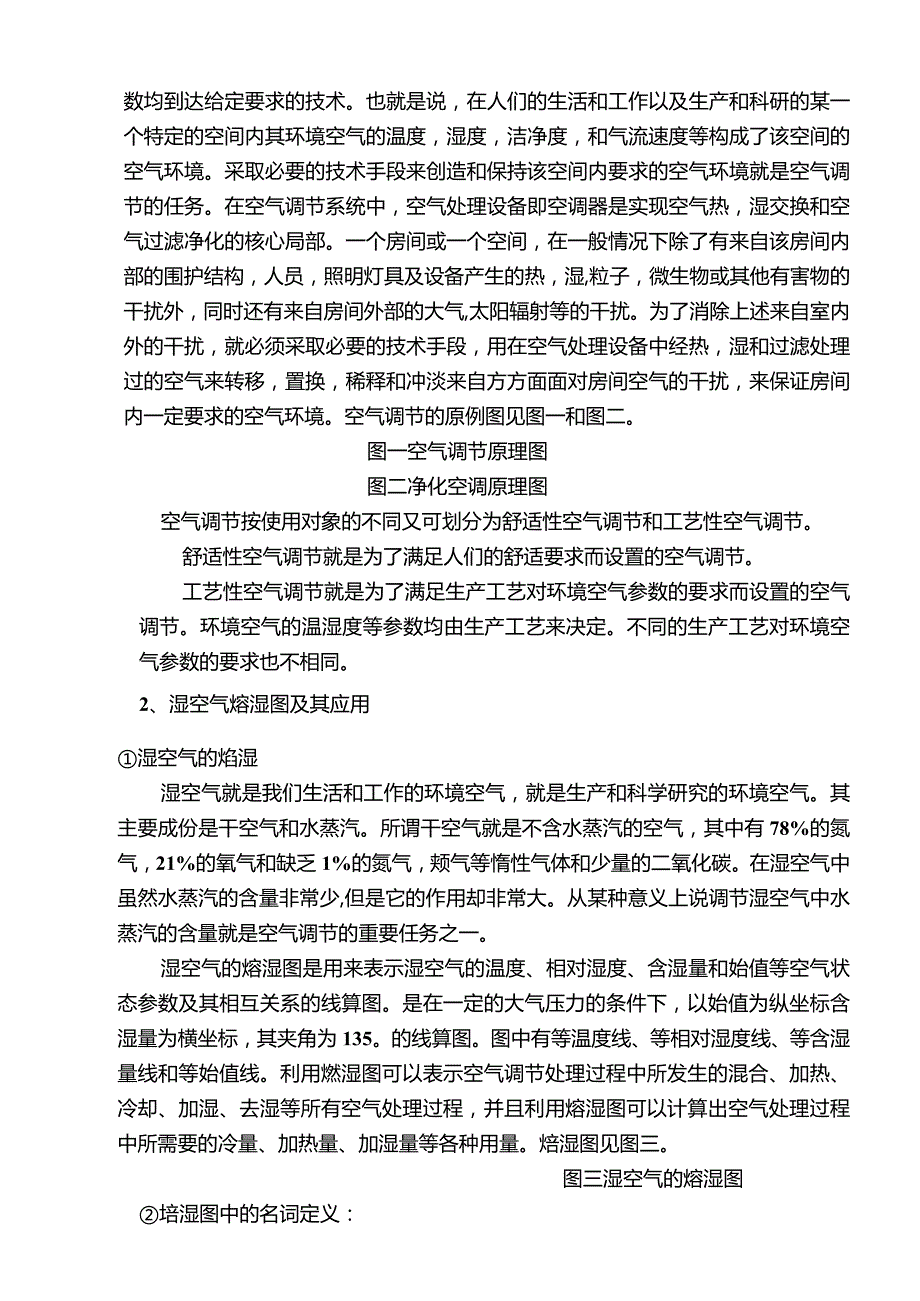

3、十四）洁净室的竣工验收调试和在线测试（十五）净化空调系统的家湿问题（十六）净化空调系统的管道保温和防结露问题（十七）净化空调系统的加热问题洁净室工程师培训教材空气调节和空气净化的根底知识（一）空气调节的根本概念1、空气调节及其分类空气调节就是使房间或封闭空间的温度，相对湿度，洁净度，和气流速度等参数均到达给定要求的技术。也就是说，在人们的生活和工作以及生产和科研的某一个特定的空间内其环境空气的温度，湿度，洁净度，和气流速度等构成了该空间的空气环境。采取必要的技术手段来创造和保持该空间内要求的空气环境就是空气调节的任务。在空气调节系统中，空气处理设备即空调器是实现空气热，湿交换和空气过滤净化的

4、核心局部。一个房间或一个空间，在一般情况下除了有来自该房间内部的围护结构，人员，照明灯具及设备产生的热，湿,粒子，微生物或其他有害物的干扰外，同时还有来自房间外部的大气,太阳辐射等的干扰。为了消除上述来自室内外的干扰，就必须采取必要的技术手段，用在空气处理设备中经热，湿和过滤处理过的空气来转移，置换，稀释和冲淡来自方方面面对房间空气的干扰，来保证房间内一定要求的空气环境。空气调节的原例图见图一和图二。图一空气调节原理图图二净化空调原理图空气调节按使用对象的不同又可划分为舒适性空气调节和工艺性空气调节。舒适性空气调节就是为了满足人们的舒适要求而设置的空气调节。工艺性空气调节就是为了满足生产工艺对

5、环境空气参数的要求而设置的空气调节。环境空气的温湿度等参数均由生产工艺来决定。不同的生产工艺对环境空气参数的要求也不相同。2、湿空气熔湿图及其应用湿空气的焰湿湿空气就是我们生活和工作的环境空气，就是生产和科学研究的环境空气。其主要成份是干空气和水蒸汽。所谓干空气就是不含水蒸汽的空气，其中有78%的氮气，21%的氧气和缺乏1%的氮气，颊气等惰性气体和少量的二氧化碳。在湿空气中虽然水蒸汽的含量非常少,但是它的作用却非常大。从某种意义上说调节湿空气中水蒸汽的含量就是空气调节的重要任务之一。湿空气的熔湿图是用来表示湿空气的温度、相对湿度、含湿量和始值等空气状态参数及其相互关系的线算图。是在一定的大气压

6、力的条件下，以始值为纵坐标含湿量为横坐标，其夹角为135。的线算图。图中有等温度线、等相对湿度线、等含湿量线和等始值线。利用燃湿图可以表示空气调节处理过程中所发生的混合、加热、冷却、加湿、去湿等所有空气处理过程，并且利用熔湿图可以计算出空气处理过程中所需要的冷量、加热量、加湿量等各种用量。焙湿图见图三。图三湿空气的熔湿图培湿图中的名词定义：a.干球温度：就是用干球温度计测出的空气温度。b.湿球温度：就是用湿球温度计测出的空气温度。也就是说将温度计的水银球用浸水的纱布包裹起来，所测得的稳定的空气温度。从理论来说，湿球温度就是室内放置一盆水，水吸收空气中的热量后局部水蒸发成水蒸汽释放到空气中，增加

7、空气的潜热，而空气失去了热量，温度降低失去了空气的显热。当这一热湿交换到达平衡以后，空气所得的潜热（水蒸汽）和所失的显热（温度降低）到达平衡后，其空气的总热量（始值）不变时，此时的水面空气的温度就是空气的湿球温度V即增加的潜热等于失去的显热时湿球温度也就是相对湿度100%时的饱和温度。c.相对湿度：空气中实际的水蒸汽的分压力与同温度下饱和状态空气的水蒸汽的分压力之比。饱和水蒸汽的分压力为100%。d.饱和水蒸汽的分压力：空气中的水蒸汽不断增加到达饱和时，空气中的水蒸汽就会凝结成水由空气中别离出来，此时的温度为饱和温度，其相对湿度到达100%oe.露点温度：是在一定大气压力的条件下，某含湿量下的

8、未饱和空气因温度不断地降低，相对湿度不断增加，到达饱和状态空气中的水蒸汽凝结成水珠，从空气中别离出来时的温度叫露点温度。也就是空气中的水蒸汽分压力随空气温度降低不断升高，到达饱和状态（100%）时的温度叫露点温度。f.含湿量：即环境空气中1公斤干空气所含有水蒸汽的质量（g）og.热湿比，线：空调房间内的全热负荷与全湿负荷之比。在电子工业产热量大、产湿量小的洁净厂房一般的热湿比8000-10000大卡kg趋近正无穷大。对于医院的洁净手术部的洁净手术室的热湿比大约在18002400大卡kgo因为人多，人的产湿量大，但热负荷较小。始湿图的应用在熔湿图上可以划出空气调节系统中各种空气处理的过程线，并且

9、可以在线算图上查出各种空气处理过程的空气参数和各种所需用量。a.等湿加热：空气含湿量不变条件下的加热。环境空气的干球温度升高，相对湿度降低。如：空气处理中用热水和蒸汽为热源的热交换器加热、电加热器的加热。，为正的无穷大过程图线。见图四。b.等湿降温：空气含湿量不变条件下的降温。环境空气的干球温度降低，相对湿度增加但并未到露点，没有水凝结出来。如：空气处理中的干表冷。即送入表冷器中的冷冻水的初温高于空气露点。此时，为负无穷大的过程线。见图五。图四等湿加热过程图五等湿降温过程C.等焰加湿：空气的始值不变条件下的加湿。即空气和水直接并充分地进行热交换的过程。水吸收空气中的热量后局部水被蒸发成水蒸汽进

10、入空气，空气失去热量温度下降。最终到达空气失去的热量等于空气中增加的水蒸汽的含热量。其空气的总热量（焙值）不变。过程线是135。线，吁0,过程线见图六。空气处理过程中淋水室（淋循环水）湿膜加湿、高压喷雾加湿、超声波加湿等加湿的过程线。d.生温去湿：空气的温度不断升高含湿量不断降低的过程。固体化学去湿的过程就是生温去湿的过程。即：固体吸湿剂吸收空气中的水分发生化学反响放热使空气温度升高，绝对含湿量降低，相对湿度也降低。过程线近似等始线。常见的分子筛、氯化锂、硅胶等固体吸湿就是生温去湿过程。过程线见图七。图六等熔加湿过程图七升温去湿过程e.等温加湿：空气干球温度不变条件下的加湿。向空气中喷入水蒸汽

11、的过程就是等温加湿过程。空气的温度维持不变，直接将水蒸汽喷入空气变成空气中的水蒸汽。空气处理中常用的喷蒸汽、喷干蒸汽电极式、电热式的加湿器。过程线见图八。f.降温去湿（降温枯燥空气的温度降低同时含湿量也减低的空气处理过程。向空气中喷淋低于空气露点的冷冻水，或将低于空气露点的冷冻水（冷媒）通入外表冷却器，与空气接触后，使空气温度降低而且还使空气中的水蒸汽遇冷凝结成水滴从空气中别离出来，使空气的温度降低,绝对含湿量减少。这是空气处理中最常用的降温去湿的方法，也是冷冻去湿的方法。过程线见图九。向空气中喷淋液体吸湿剂的处理过程也是降温去湿减燃过程，但工程中很少应用。图八等温加湿过程图九降温去湿过程g.

12、升温加湿：向空气中喷热水的处理过程，是升温加湿的过程。在工程中很少应用。过程线见图十。h.空气的混合过程：两种不同状态的空气混合时，其空气的混合状态点在两种空气状态点的连线上。线段长度之比那么为两空气质量之比。其过程线见图十一。图十升温加湿过程过程熔湿图上几种典型的空气处理过程见图十二。湿空气状态的各种参数，如：干球温度，湿球温度，露点温度，相对湿度，含湿量和燃值等之间都是相互关连的，只要知道其中的两，三个参数在燃湿图上就可以确定湿空气的状态点。见图十三。图十二典型的空气处理过程图十三空气状态点参数确实定焙湿图的应用举例一个洁净室的室内参数为N,送风参数为S,热湿比为小送风温差为.。全新风系统

13、夏季室外计算参数为Ws,冬季室外计算参数为Wd。现需将室外空气处理到送风参数点S后，用风管送到洁净室内就能满足洁净室的温、湿度要求。可以采取下面多种方法，对空气进行热，湿处理都能到达同一个目的。见图十四。图十四始湿图上的空气处理过程如：夏季空调空气处理过程可以有如下途径来实现:a. WS-L-S用表冷器或淋水室将室外空气降温去湿减燃处理后再等湿再热。b. Ws-a-S用固体化学去湿将室外空气生温去湿再干冷降温。c. WSfS用喷淋液体吸湿剂做降温、去湿、减燃处理。又如：冬季空调空气处理过程可以有如下途径来实现：a. WdfbfLfS 然后用加热器再热。b. WllL-S然后用加热器再热。c.

14、 WLd-S 汽）。先用加热器对室外空气预热再等温加湿（喷蒸汽）先用加热器对室外空气预热再等给加湿（湿膜等）先用加热器对室外空气加热再等温加湿（喷蒸d. Wd-L-S先用喷热水对室外空气升温加湿然后再热。eWd-*e-Ts用加热器加热+局部空气进行等焰加湿（用湿膜等方法）0.25ms1300-150010000-13000125L35水平1000.3ms800-10005000-600009L0非单向流100O50-60次/h600700280030000.250.33100002530次/h5006002000-22000.22-0.2610000015-20次/h350-400140016

15、000.13-0.16注：表中的送风、单向流以断面风速表示，非单向流以换气次数表示。表中冷指标一般指电子工业洁净厂房。表中的初投资包括洁净厂房的围护、冷冻供给系统、空调净化系统，不含土建结构和自动控制的投资。表中的耗电量系指制冷系统和空调送风系统耗电，不含电加热和电加湿的耗电（2）、按使用的用途或控制的主要对象划分工业用洁净室：以控制灰尘为主要对象。用于电子、航天、机械、化工、化学制药。生物洁净室：以控制细菌（微生物）为主要对象。用于生物制药、医疗、食品、生物工程、动物饲养、生物平安等。3.洁净室与一般空调的差异见表二表二洁净室与一般空调的差异比拟工程一般空调净化空调原理送风和室内空气充分混合

16、以到达室内温湿度均匀乱流为稀释原理，层流为活塞原理，送出的洁净室空气先达工作区，罩笼洁净工作区目的为了控制温度、湿度、风速和空气成份的目的除了一般空调的目的之外，更重要的是控制粒子的浓度手段粗、中效过滤加热湿交换除空调手段外还要加高效、超高效过滤器，对微生物还要有灭菌措施送风量(次h)一般降温空调810次/h一般恒温空调1015次/h单向流400600次/h非单向流15-60次/h初投资(cm2)一般降温500TtJm2一般恒温800元1000元m2单向流5000-15000元/n?非单向流15003000元/n?运行耗电(KwZm2)一般降温0.040.06Kwm2一般恒温0.08-0.10

17、Kwm2单向流0.9L35Kwm2非单向流0.13-0.33Kwm2冷量指标(Wm2)一般降温150200WZm2一般恒温200250Wm2单向流8001500Wm2非单向流350-700Wm24.工业洁净室与生物洁净室的差异见表三表三工业洁净室与生物洁净室的差异表比拟工程工业洁净室生物洁净室研究对象(主要)灰尘、粒子只有一次污染。微生物、病菌等活的粒子不断生长繁殖，会诱发二次污染（代谢物、粪便）。控制方法净化措施主要是采取过滤方法。粗、中、高三级过滤，粗、中、高、超高四级过滤和化学过滤器等。主要是采取：铲除微生物生长的条件，控制微生物的孳生、繁殖和切断微生物的传播途径。过滤和灭菌等。控制目标

18、控制有害粒径粒子浓度。控制微生物的产生、繁殖和传播，同时控制其代谢物。对生产工艺的危害关键部位只要一颗灰尘就能造成产品的极大危害。有害的微生物到达一定的浓度以后才能够成危害。对洁净室建筑材料的要求所有材料（墙、顶、地等）不产尘、不积尘、耐磨擦所有材料应耐水、耐腐且不能提供微生物孳生繁殖条件。对人和物进入的控制人进入要换鞋、更衣、吹淋。物进入要清洗、擦拭。人和物要分流，三三mo人进入要换鞋、更衣、淋浴、灭菌；物进入要擦拭、清洗、灭菌；空气送入要过滤、灭菌，人物分流，洁污分流。检测灰尘粒子可用粒子计数器检测瞬时粒子浓度并显示和打印。微生物检测不能测瞬时值，须经48小时培养才能读出菌落数量。5.洁净

19、度的等级标准ISO-14644ISO-14644是国际标准，现在美国、欧洲、日本、俄罗斯和我国都采用此标准，美国原来应用的是美国联邦标准209A、B、C、D、E,现在美国也不用了。原来我们熟悉的100级、IooO级、IOooO级和IoooOo级都是源自美国联邦标准FS209B,现在它们分别被国际标准ISO14644标准中的5级、6级、7级和8级所替代。ISO-14644的洁净度等级标准列表四如下。表四洁净室及洁净空气中悬浮粒子的洁净度等级IS0-14644空气洁净度等级(N)2表中粒径的最大浓度限值(个/Ji?)0.1m0.2m0.3m0.5m1m5IIm1102/210024104/3100

20、0237102358/4100002370102035283/5100OOO2370010200352083229610000002370001020003520083202937/3520008320029308/3520000832000293009/352000008320000293000注：每点应至少采样3次。本标准不适用于表征悬浮粒子的物理、化学、放射及生命性。根据工艺要求可确定12粒径。根据要求粒径D的粒子最大允许浓度由下式确定粒径0.1Um5UmCn=10n(0.1D)28个/m3式中N为洁净度等级在19级中间可以01为最小单位递增量插入。国标洁净等级标准ISO-14644与各

21、国洁净度等级标准的比拟见表五。表五国际标准ISO-14644与各国标准的比拟表国际标准ISO-14644中国标准GB50073美国标准FS209E俄国标准TOCT50766日本标准TIS9920德国标准/PO/11/Pl1122/P22233M1.5P33344M2.5P44455M3.5P55566M4.5P66677M5.5P77788M6.5P88899/P9/9二.洁净室的建造特点（一）建造投资费用高高级别洁净室的建造费用很高，一般来说，100级垂直单向流的洁净室，其室内装修（墙、顶、地、门、窗等）和空调净化系统（包括制冷空调设备和管道配件、净化设备和配件等）的初投资大约为IOoOo元

22、人民币/m2；如果加上纯水制备设备和系统管道，纯气发生和系统管道，废水治理设备和管道,消防系统，供配电和自控系统，真空清扫系统等等，其单位面积的建造投资费用要高达2500030000元人民币/m2o就拿已投产的上海华虹NEC超大规模集成电路芯片生产线洁净室举例来说，华虹NEC为月投片30000片8硅片集成电路前工序生产线，有洁净室面积约12000n其中100oOn是在中心部位，另2000n?在边跨上。在中心部位的10000n?洁净室中有4000n?的1级、10级和100级的垂直单向流洁净室，另外6000n?分别为1000级和IooOo级的非单向流洁净室，总送风量约6,400,000m3ho于1

23、998年底建成投产。该工程总投资约100亿人民币，其中动力设备和土建投资为20亿人民币，占总投资的五分之一。单核心局部的IOooom2的洁净室的建造费用就高达6000万美元（约5亿人民币）（日本三机株式会社施工），折合每平方米建造费用约50000元人民币/m2o（二）运行管理费用大因为高级别洁净室净化风量大，新风量也大，温湿度要求严格，所以空气热湿处理和空气输配的能量消耗大，耗电多，运行费用贵。还拿上述华虹NEC为例，其核心局部100OOn?洁净室总的送风量为6,400,000m3h,输送净化空气的风机耗电量为3840Kwh,全年电费为1659万元（每度电按0.6元/设计），空气热湿处理的耗电

24、量约10000Kwh,全年电费为6000万人民币。全年空调净化系统本身的运行费用就高达7659万元人民币。折合每年单位面积的运行费用为7659元/n?年。（三）灵活适应性强因为，科学技术的开展很快，高科技的产品不断出现，尤其是电子工业的开展更是日新月异，像集成电路的开展23年就更新一代，TFT-LCD的开展速度更快12年就上一个台阶。这就要求为其效劳的高级别的洁净室必须能适应其开展速度，有极好的灵活性和适应性。因为建造一个洁净厂房是百年大计，不是一、二年就会拆掉重建。因此，在设计和建造洁净厂房时，就要考虑到工艺的开展、变更，就要考虑到洁净厂房的灵活性和适应性。从一个洁净厂房的灵活适应角度，可将

25、其分为三个层次，第一是不可变的局部。无论怎样改都不能改变的局部。如根底、梁、柱等结构局部；第二是可变但不容易变的局部。如洁净室的围护、装修等；第三是可变而且容易改变的局部。如动力、空气、水、气体溶剂的供给局部和废气、废水、废料等排放局部。（四）平安、可靠性好从前面（一）、（二）两条特点可以得出建造和使用这样的洁净室要付出何等的代价。但是为了生产出高可靠、高质量的高科技产品也必须具备这样的生产环境。因为，建造洁净室的目的是为使用，是为了得到高成品率合格产品。为了达此目的，设计和建造洁净室必须把平安可靠放在第一位。保证所建造的洁净室在洁净度、温湿度、风速、压力等所有参数必须满足生产工艺的要求，保证

26、平安、可靠、不出事故。这一点绝不能马虎，更不能打折扣，要万无一失，只有这样才能有效益，才能到达建造洁净室的目的。三.洁净室的竣工验收调试，性能测试和洁净室的综合评价竣工验收的调试工作要分以下四个步骤进行。调试前的准备工作。单机试车。联动调试。洁净室的性能测试和综合评价。（一）调试前的准备工作1、调试的组织准备：成立以建设单位（业主）为组长的有设计单位、施工单位、监理单位人员参加的调试小组。调试小组领导调试的全面工作，调试小组协调各方面的关系，调试小组为调试工作提供各种软硬条件。2、编制调试大纲在调试小组领导和组织下，编制调试大纲。调试大纲是调试工作的指导性文件。调试大纲的内容包括：组织分工、人

27、员安排、物资调动；调试工程、调试方法、调试仪表；调试程序、调试进度、调试方案安排等。调试大纲的编制使调试人员思想明确、认识统一、步调一致、行动整齐，使调试工作顺利进行。3、施工现场质量的会检。在调试小组的领导组织下，有建设单位、设计单位、施工单位、监理单位的有关领导和技术人员参加，对施工现场、施工质量进行全面会检。从冷冻站、换热站、锅炉房、变配电站、空调机房到供冷、供热、供电系统、空调净化系统和自动控制系统。从设备（冷冻机、锅炉、水泵、冷却塔、空调器等）、配件（阀门、风口、消声器等）、管道和管线到保温、设备根底、管道支吊架等的工程施工质量进行全面会检。看是否按图施工、查与设计图不符之处，找施工

28、质量不合格工程并查其原因。并对施工、加工、安装等质量问题逐一填写“缺陷明细表”，提出整改意见，限期（正式调试之前）整改完毕。4、空调设备、空调系统的清扫：调试之前对洁净室进行全面、彻底的清扫是十分必要的。对洁净室的地面、墙面、吊顶、门窗进行认真、全面、彻底的大扫除（最好请专业的清洁公司）；对空调设备、空调管道（送风管、回风管、新风管），空调配件（清声器、阀门、风口等）进行检查、检漏和擦试。到达洁净要求为止。安装粗效、中效过滤器进行第一次空吹。在彻底清扫的根底上，安装空调器内的粗效和中效过滤器。对整个净化空调系统进行空吹，空吹时间为2436小时，使整个系统得到初步的净化。安装高效过滤器。系统空吹

29、后可以安装高效过滤器。高效过滤器在安装之前，要求对其逐一进行检漏，对有泄漏者进行堵漏。检漏在临时检漏台上进行，尘源利用大气尘。被检合格的高效过滤器方能进行安装，安装完毕后对高效过滤器的安装密封再进行检漏（利用尘埃粒子计数器扫描），到达安装合格。高效过滤器安装检漏合格后再对净化空调系统进行第二次空吹。空吹时间24小时，然前方可进行入调试程序。5、测试仪器、仪表、工具的准备调试前要对调试中所用的仪器仪表进行调试和标定（超过使用时间还需重新进行标定）。所用的仪表包括测量风速、风量、温度、相对湿度、压差、噪声、振动、转数、时间、大气压力和洁净度的仪器仪表等。调试所用的器材、工具的准备。如：电工工具、管

30、工工具、扳金工工具、钳工工具以及爬高上下的梯子等。并且请施工单位配合电工、管工、扳金工和钳工。调试和测试工作所用的图纸和记录表格的准备。（二）单机试车单机试车是对工程中的所有的设备、配件等单体进行试车。单机试车的目的是对这些设备、配件的安装质量和产品出厂质量的检查和考核。单机试车的主要内容有：水、电先行。即首先对供水供电的设备和系统进行检查和考核。如水泵、变压器、配电箱、开关等。要保证供水、供电的正常、可靠。进而，对供冷设备（冷冻机、冷却塔、冷冻水泵、冷却水等）、供热设备（锅炉、换热器、热水泵等）、空调设备（外表冷却器、加热器、加湿器、过滤器、风机等）、自动控制设备、仪表、阀门以及各系统的配件

31、进行单体考核。看是否能满足设计要求和正常运行。尤其对转动设备如风机、水泵要试转看是否运转平稳，有无杂音和碰撞和反转现象；用电设备接线是否正确；冷冻机和锅炉是否能到达设计要求；空调器中表冷器的降温去湿能力、加湿器的加湿能力等等进行单体检查、考核。如果出现故障和发现问题，应立即排除。对于大型设备如冷冻机、锅炉、空调器等（尤其是进口设备）在单机试车时最好有生产厂家的调试人员现场指导或由生产厂家负责试车，待运转正常后再移交给使用单位。单机试车为联动调试做好各个单体设备的准备工作。（三）联动调试联动调试一般情况下分为两个阶段进行，即风量分配阶段和联动调试阶段。1、风量分配：风量分配即将各个洁净室的送风量

32、回风量、新风量、排风量全部按设计要求调整到设计风量。因为一个洁净厂房可能有多个空调送风系统和排风系统，或一个空调送风系统要负担多个洁净室的送风。因此，风量分配调试工作是一项工作量大、时间长、耐心细致的工作。风量分配调试工作也是整个调试工作的重点工作。常用的风量分配调试方法采用标准风口法。标准风口法：一个洁净室可能有几个、几十个空调送风口、回风口。因为它们之间都是相通的，当调整某一个风口送风的风量时其他送风口的风量也会跟其变化。因此，采用标准风口法。所谓标准风口法，就是在风量分配之前，将所有阀门都开到最大的情况下，在所有的送风口这中找到最不利的送风口（送风量最小的送风口），将此风口作为标准风口

33、在标准风口上设一监测仪表，随时测试标准风口的风量变化。然后调整其它所有风口风量。因为调整任何一个风口风量时，都会影响已调整过的风口的风量的变化；因此，在调整任何一个风口风量时，都要以标准风口当时风量为参照风量，使所有被调风口的风量均随标准风口的风量变化而同步变化。当一个净化空调系统负责多个洁净室空调时，调试要以洁净室为单位由末端向总干管方向进行，对各洁净室首先调整其送风量的相对关系量，然后，再用系统的总阀门来将每个送风口，每个洁净室的送风量都调整为真实的设计送风量。2、联动调试联动调试在风量调整和单机试车后进行。联动调试就将净化空调系统和为净化空调系统效劳的所有系统即：供冷系统（冷冻机、冷却

34、塔、水泵以及供冷系统上所有的配件）、供热系统（锅炉、水泵以及供热系统上所有配件）、供电系统（配电箱、变频器）和自动控制系统全部投入运行，考核各系统的综合性能和联动性能。必要时，在洁净室内人为的设置一定量的负荷，考核温、湿度探头、中间仪表和执行机构的联动是否敏感、协调；考核温、湿度探头是否准确，精度是否合格。（四）洁净室的性能测试和综合评价在风量调整和联动调试的根底上，洁净室空调净化系统以及为其效劳的所有系统，均处于正常运行状态。接着进行洁净室的性能测试和综合评价。1、洁净室的性能测试：洁净室性能测试内容包括：洁净度测试、风量测试、正压测试、风速测试（单向流洁净室）温度、相对湿度测试、噪声测试等

35、洁净度测试：采样点布置在工作面上（081.0m）,采样点数量N=A2（A是洁净室面积m2，）。尘埃粒子计数器的采样量要大于1升/分；每个采样点连续有效采样三次。取其平均值做该点的测量值。全部测点的测量值的平均值作为洁净室的洁净度。风量或风速测试：单向流洁室测量断面风速、非单向流洁净室测其风O断面风速的测量：距吊顶上送风高效过滤器（HEPA）300mm处布置测点，测点间距为600mm,用热球风速仪测其各点风速。风量测试：在送风管或送风口上测送风风量。方法是用比托管和微压差计，测风管内各点的动压，测点间距为100mm。再计算送风量。正压测试：在关门的状态下，测洁净室的正压。采用补偿式微压计测量。

36、2、洁净室的综合评价。在对洁净室性能测试的根底上，根据对洁净室洁净度、温、湿度、正压、风量、噪声等测试结果，对洁净室的建设和性能进行竣工验收的综合评价。四.洁净室的性能测试（一）洁净室性能测试的目的洁净室性能测试的目的主要有两项：其一是为了洁净室的竣工验收，其二是为了检查洁净室的运行是否正常。1、净室竣工验收的性能测试根据（洁净室施工及验收标准）和（洁净厂房设计标准）的要求，洁净室竣工验收分两步进行，第一步是竣工调试和性能测试，第二步是洁净室性能的综合评价。洁净室性能的综合评价是洁净室工程竣工验收的重要环节，而洁净室性能测试又是洁净室性能综合评价的根底。洁净室性能测试所需要测试的工程以下：通风

37、机的风量和转数；风量及其平衡；室内静压及其调整；自控系统的联动；高效过滤器的检漏；室内的洁净度；等六项。其中主要三项是，洁净度，风量和室内静压。2、洁净室运行状态下的定期性能测试根据（洁净厂房设计标准）的要求，因生产的复杂性和维护管理工作的主，客观原因造成洁净室性能的下降，必须对洁净室进行定期的性能测试，检测的频数见下表。表十四洁净室性能测试的内容和频数等4工程134、5、678、9温度循环监测每班二次湿度循环监测每班二次压差值循环监测每周一次每月一次洁净度循环监测每周一次每3个月一次每6个月一次风量循环监测不得超过12个月（二）洁净室性能测试的内容表十五洁净室检测内容序号测试工程JGJ71-

38、90规定GB50073-2001规定低于100级100级1000级及以下1室内送风量，系统总风量，室内排风量，检测检测2静压差检测检测3风速和风量检测不测检测4断面风速不均匀度检测必要时测不测未规定5洁净度级别检测检测6浮游菌和沉降菌必要时测选测7室内温度和室内相对湿度检测选测8温湿度波动范围和区域温差必要时测未规定9室内噪声级检测选测10室内倍频程声压级必要时测选测11室内照度及其均匀度检测选测12室内微振必要时测必要时测13外表导静电性必要时测必要时测14室内气流流型不测必要时测选测15流线平行度检测必要时测不测必要时测16自净时间不测必要时测必要时测选测17过滤器安装检漏未规定选测18污

39、染泄漏未规定选测（三）洁净室性能测试的主要仪器和仪表（三）洁净室性能测试的主要仪器和仪表1、风压测试仪器：主要用于测定洁净室之间和洁净与非洁净区之间微压差，也可利用压差法测量风速，计算风量。液体压力计：液体压力计具有使用方便、价格低廉、精确度较高、制造安装方便等优点，但有测量范围受限制、玻璃管易碎等缺点。常用的工作液体有：酒精、水、水银等，在洁净室测量中主要是酒精和水。液体压力计主要有：U型管压力计、斜管压力计、补偿式压力计。弹簧压力计：弹簧压力计是根据弹簧元件在所测压力作用下发生变形,其变形量与所测压力成函数关系这一原理制成的，其优点是构造简单、便于携带、安装方便、价格低廉。常用的弹簧压力计

40、主要有：弹簧管压力计、膜片管压力计和膜核压力计。电学压力计：电学压力计是利用压电原理或高压下电阻变化等电学方法来测定压力的压力计，适用于测量变化极快、数值很高或近乎绝对真空时的压力。2、风速和风量测试仪器：风速测量仪的作用原理有：机械式、散热率式和动力测压式等。a.机械式风速仪：如翼形风速仪，它是利用流动气体的原动压推动机械装置来显示其流速的仪表。b.散热率式风速仪：是根据流体中受热物体的散热率与流体流速成正比关系制成，测定传感器的散热率，即能测到流体的流速。常用的散热率式风速仪有：热线风速仪和热球风速仪等。风量测量仪：在洁净室中总风量的测试常用风管法，各房间送回风量多用风口法进行测量，其原理为平均风速乘以断面面积。洁净度测试仪：a.尘埃粒子的检测仪表：目前洁净室洁净度的检测主要用光散射尘埃粒子计数器，它又分为白只光尘埃粒子计数器和激光尘埃粒子计数器。它的原理是利用空气中的微粒对光线的散射现象，将采样空气中的微粒的光脉冲信号转换为相应的电脉冲信号来测定微粒的颗粒数，利用微粒的光散射强度与微粒粒径的平方成正比的关系来测量微粒粒径的大小。b.生物粒子的检测仪表：目前生物粒子的检测方法主要有采用培养基法和滤膜法，所用的仪器分浮游菌采样器和沉降菌采样器。浮游菌采样器主要有：固体撞击式采样器、离心式空气微生物采样器、气旋式微生物
