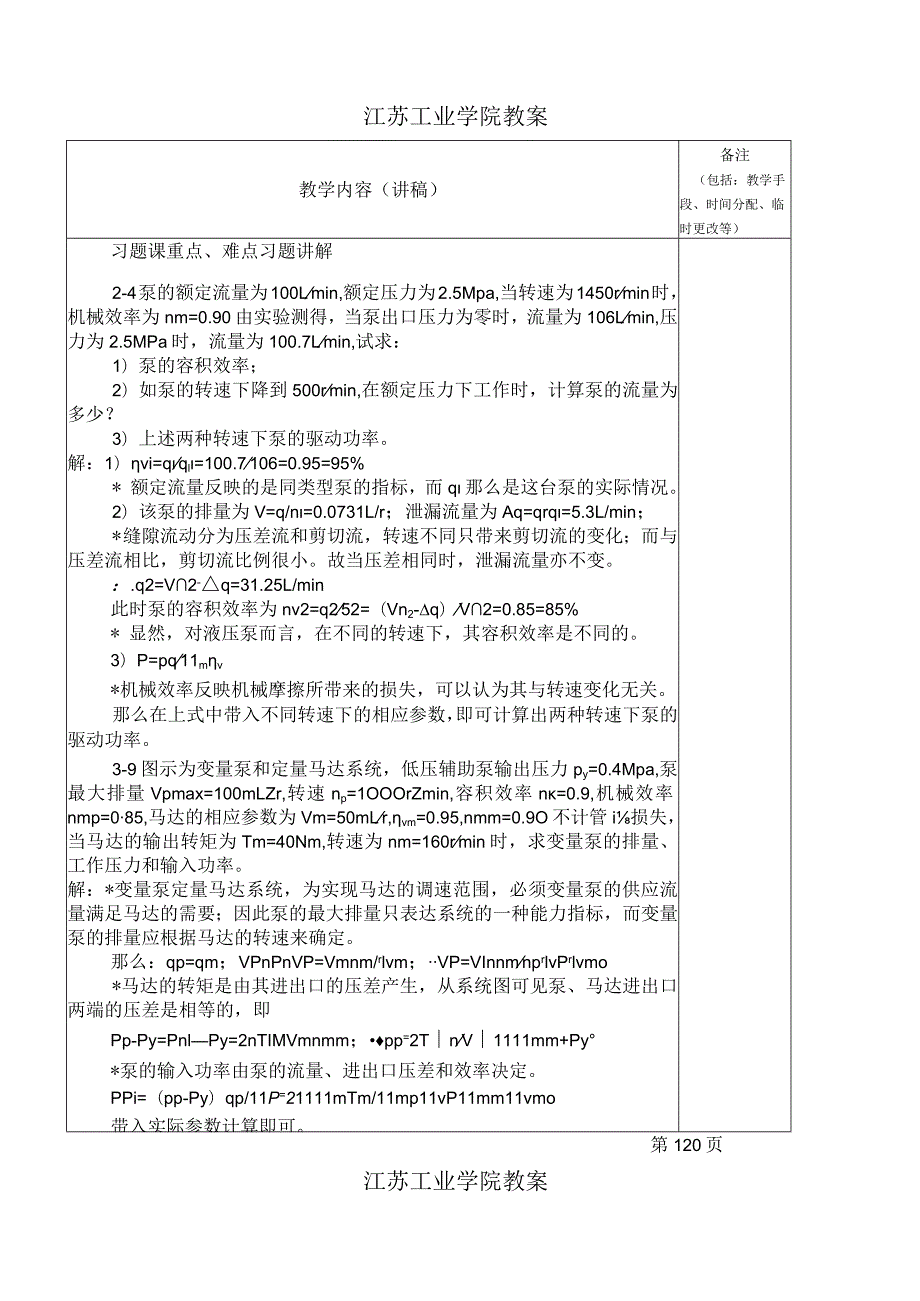

1、江苏工业学院教案教学内容（讲稿）备注（包括：教学手段、时间分配、临时更改等）习题课重点、难点习题讲解2-4泵的额定流量为100Lmin,额定压力为2.5Mpa,当转速为1450rmin时，机械效率为nm=0.90由实验测得，当泵出口压力为零时，流量为106Lmin,压力为2.5MPa时，流量为100.7Lmin,试求：1）泵的容积效率；2）如泵的转速下降到500rmin,在额定压力下工作时，计算泵的流量为多少？3）上述两种转速下泵的驱动功率。解：1）vi=qql=100.7106=0.95=95%* 额定流量反映的是同类型泵的指标，而q那么是这台泵的实际情况。2）该泵的排量为V=q/n=0.0

2、731L/r；泄漏流量为Aq=qrq=5.3L/min；* 缝隙流动分为压差流和剪切流，转速不同只带来剪切流的变化；而与压差流相比，剪切流比例很小。故当压差相同时，泄漏流量亦不变。：.q2=V2-q=31.25L/min此时泵的容积效率为nv2=q252=（Vn2-q）V2=0.85=85%* 显然，对液压泵而言，在不同的转速下，其容积效率是不同的。3）P=pq11mv*机械效率反映机械摩擦所带来的损失，可以认为其与转速变化无关。那么在上式中带入不同转速下的相应参数，即可计算出两种转速下泵的驱动功率。3-9图示为变量泵和定量马达系统，低压辅助泵输出压力py=0.4Mpa,泵最大排量Vpmax=

3、100mLZr,转速np=1OOOrZmin,容积效率n=0.9,机械效率nmp=085,马达的相应参数为Vm=50mLr,vm=0.95,nmm=0.9O不计管i损失，当马达的输出转矩为Tm=40Nm,转速为nm=160rmin时，求变量泵的排量、工作压力和输入功率。解：*变量泵定量马达系统，为实现马达的调速范围，必须变量泵的供应流量满足马达的需要；因此泵的最大排量只表达系统的一种能力指标，而变量泵的排量应根据马达的转速来确定。那么：qp=qm；VPnPnVP=Vmnm/rlvm；VP=VInnmnprlvPrlvmo*马达的转矩是由其进出口的压差产生，从系统图可见泵、马达进出口两端的压差是

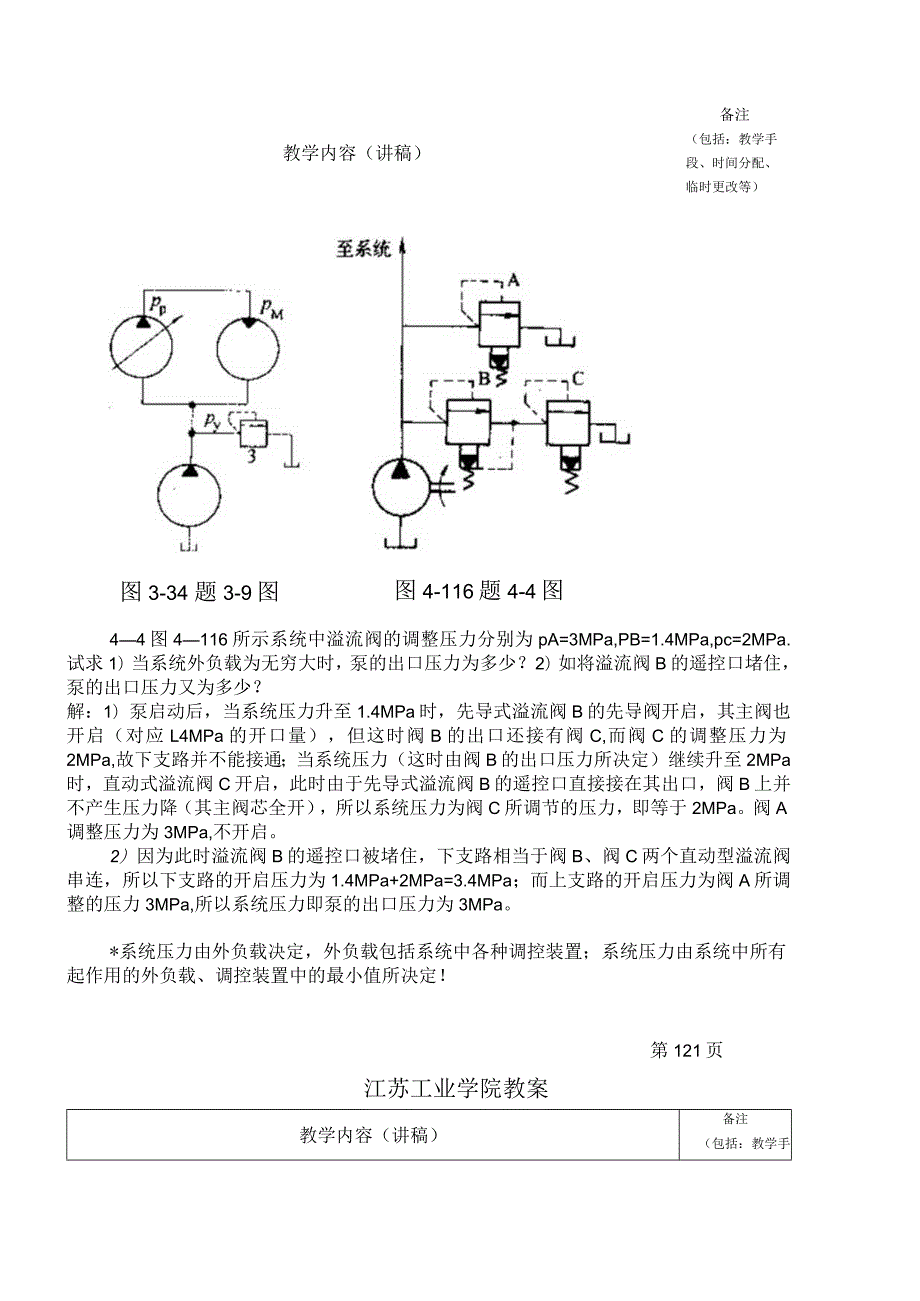

4、相等的，即Pp-Py=PnlPy=2nTIMVmnmm；pp=2TnV1111mm+Py*泵的输入功率由泵的流量、进出口压差和效率决定。PPi=（pp-Py）qp/11P=21111mTm/11mp11vP11mm11vmo带入实际参数计算即可。第120页江苏工业学院教案教学内容（讲稿）备注（包括：教学手 段、时间分配、 临时更改等）图3-34 题3-9图图4-116题4-4图44图4116所示系统中溢流阀的调整压力分别为pA=3MPa,PB=1.4MPa,pc=2MPa.试求1）当系统外负载为无穷大时，泵的出口压力为多少？2）如将溢流阀B的遥控口堵住，泵的出口压力又为多少？解：1）泵启动后，

5、当系统压力升至1.4MPa时，先导式溢流阀B的先导阀开启，其主阀也开启（对应L4MPa的开口量），但这时阀B的出口还接有阀C,而阀C的调整压力为2MPa,故下支路并不能接通；当系统压力（这时由阀B的出口压力所决定）继续升至2MPa时，直动式溢流阀C开启，此时由于先导式溢流阀B的遥控口直接接在其出口，阀B上并不产生压力降（其主阀芯全开），所以系统压力为阀C所调节的压力，即等于2MPa。阀A调整压力为3MPa,不开启。2）因为此时溢流阀B的遥控口被堵住，下支路相当于阀B、阀C两个直动型溢流阀串连，所以下支路的开启压力为1.4MPa+2MPa=3.4MPa；而上支路的开启压力为阀A所调整的压力3MP

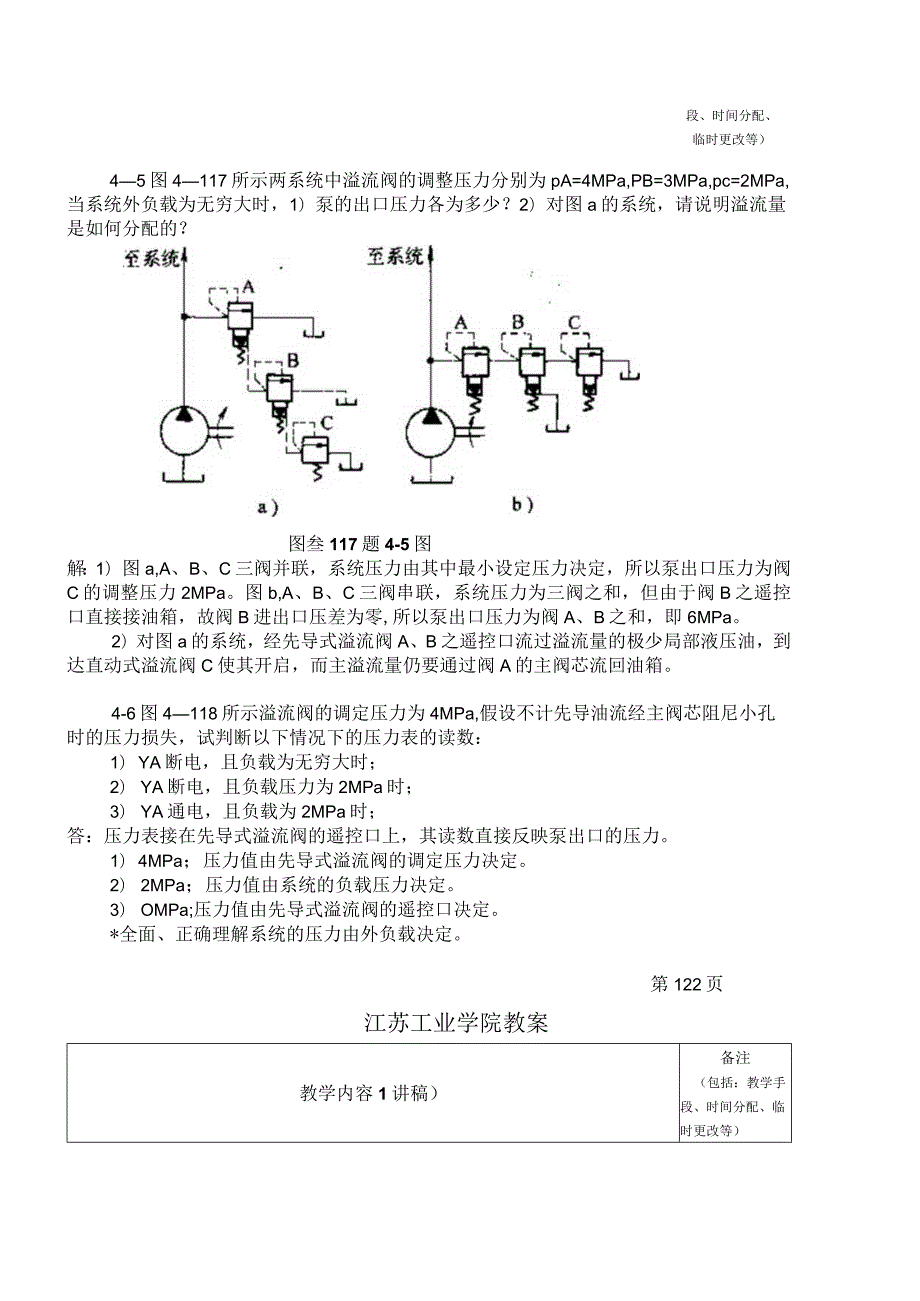

6、a,所以系统压力即泵的出口压力为3MPa。江苏工业学院教案*系统压力由外负载决定，外负载包括系统中各种调控装置；系统压力由系统中所有起作用的外负载、调控装置中的最小值所决定！教学内容（讲稿）备注（包括：教学手第121页段、时间分配、临时更改等）45图4117所示两系统中溢流阀的调整压力分别为pA=4MPa,PB=3MPa,pc=2MPa,当系统外负载为无穷大时，1）泵的出口压力各为多少？2）对图a的系统，请说明溢流量是如何分配的？图叁117题4-5图解：1）图a,A、B、C三阀并联，系统压力由其中最小设定压力决定，所以泵出口压力为阀C的调整压力2MPa。图b,A、B、C三阀串联，系统压力为三阀

7、之和，但由于阀B之遥控口直接接油箱，故阀B进出口压差为零,所以泵出口压力为阀A、B之和，即6MPa。2）对图a的系统，经先导式溢流阀A、B之遥控口流过溢流量的极少局部液压油，到达直动式溢流阀C使其开启，而主溢流量仍要通过阀A的主阀芯流回油箱。4-6图4118所示溢流阀的调定压力为4MPa,假设不计先导油流经主阀芯阻尼小孔时的压力损失，试判断以下情况下的压力表的读数：1） YA断电，且负载为无穷大时；2） YA断电，且负载压力为2MPa时；3） YA通电，且负载为2MPa时；答：压力表接在先导式溢流阀的遥控口上，其读数直接反映泵出口的压力。1） 4MPa；压力值由先导式溢流阀的调定压力决定。2）

8、 2MPa；压力值由系统的负载压力决定。3） OMPa;压力值由先导式溢流阀的遥控口决定。江苏工业学院教案*全面、正确理解系统的压力由外负载决定。教学内容1讲稿）备注（包括：教学手段、时间分配、临时更改等）第122页图4T18题4-6图图4-119题4-7图图4-120题4-8图4-7试确定图示回路在以下情况下液压泵的出口压力：1）全部电磁铁断电；答：5.5MPa2）电磁铁2YA通电，IYA断电；3.5MPa3）电磁铁2YA断电，IYA通电；0.5MPa4-8图4120所示系统溢流阀的调定压力为5MPa,减压阀的调定压力为2.5MPa试分析以下各工况，并说明减压阀阀口处于什么状态？1）泵出口为

9、溢流阀调定压力，缸夹紧工件，A、C点压力各为多少？2）泵出口压力降到1.5MPa（工件原夹紧），A、C点压力各为多少？3）夹紧缸在夹紧工件前作空载运动时，A、B、C点压力各为多少？答：1）PA=PC=5MPa,减压阀口似开非开；2）pA=1.5MPa,pc=2.5MPa,减压阀口开；3）PA=PB=PC=O,减压阀口开。第123页江苏工业学院教案备注教学内容（讲稿）（包括：教学手段、时间分配、临时更改等）图4-121题4-9图图4722膻4-10图4-9图4121所示回路，溢流阀的调定压力为5MPa,减压阀的调定压力为1.5MPa,活塞运动时负载压力为IMPa,其它损失不计，试求：1）活塞运动

10、期间和碰到死档铁后A、B处压力。2）如果减压阀的外泄油口堵死，活塞碰到死档铁后A、B处压力。答：1）活塞运动期间A、B处压力均为IMPa;碰到死档铁后A处压力为1.5MPa,B处压力为5MPa.2）此时，AB处压力均为5MPa。*减压阀外泄油口被堵死后，阀芯将不能动作，减压阀仅相当于通道。4-10图4122所示的减压回路，液压缸无杆腔、有杆腔面积分别为IoOCm2、50cm2,最大负载Fi=14000N、F2=4250N,背压p=0.15MPa,j流阀的压差Ap=0.2MPa,求：1） A、B、C各点的压力（忽略管路阻力）；2）泵和阀应选多大的额定压力？3）假设两缸的进给速度分别为v=3.5c

11、ms,v2=4cms,泵和各阀的额定流量应选多大？解：1）*应考虑减压回路和节流回路动作次序的问题。PBAl=PA2+F2,PB=PJ=pAz/A1+F2/A1=0.5MPa故当系统压力升至PA=PB=PC=0.5MPa时，缸2先伸出；pc=FAl=I.4MPa；PA=PY=pc+Ap=1.6MPa；PA=PY=1.6MPaPB=PJ=0.5MPa,系统压力级别合理。2）考虑一定余量和标准压力系列，可选泵及各阀的额定压力为2.5MPa.3）q=Av=21lmin,q2=A1v2=24lmin,q3=q2A2/A1=121/min；*两缸不同时动作，稍留余量和额定流量系列，可选泵、阀1、阀2、节

12、流阀额定流量为251/min,阀3额定流量为161/min。第124页江苏工业学院教案教学内容（讲稿）备注（包括：教学手段、时间分配、临时更改等）图4-123题4T1图液压缸运动，负载压力pL=4MPa时；如负载压力PL变为IMPa时；活塞运动到右端时。PA=PB=4MPa； 2） PA=IMPa, ps = 3MPa; 3） PA=PB=5MPa。 可见，顺序阀进、出口压力是随着外负载的大小而变化的。4-11图4-123所示回路，顺序阀的调整压力px=3MPa,溢流阀的 调整压力p=5MPa,问载以下情况下A、B点的压力为多少？1)2)3)答：1) *图4124 鹿4-12图4-12图4-1

13、24所示系统，缸I、H上的外负载力F=20000N,Fz=30000N,有效工作面积都是A=50c11要求缸11先于缸I动作，问：1）顺序阀和溢流阀的调定压力分别为多少？2）不计管路损失，缸I动作时，顺序阀进、出口压力分别为多少？解：1）液压缸驱动负载所需压力：p=FA=4MPa;p2=FA=6MPa0所以，溢流阀和顺序阀调定压力应由：pp=ppx6MPa2） PX进6MPa,PX出=4MPa0*此时，顺序阀并未全开，其进、出口之间有2MPa的压降。4-13图4-125所示回路，顺序阀和溢流阀串联，调整压力分别为PX和PY,当系统外负载为无穷大时，问：1）泵的出口压力为多少？2）假设把两阀的位

14、置互换，泵的出口压力又为多少？江苏工业学院教案答：1）当pxp,PP=PX（此时顺序阀出口压力为p）,当pVp,PP=PY（此时顺序阀进、出口压力均为p）.教学内容（讲稿）备注（包括：教学手段、时间分配、临时更改等）2）无论pxB,那么A、B之间不通，当BA,那么由B流向A；通电时，当AB,那么由A流向B,当BA,那么由B流向A。图b,断电时，当AB,那么由A流向B,当BA,那么A、B之间不通；通电时，当AB,那么由A流向B,当BA,那么由B流向A。都实现液控单向阀的功能。电磁铁通电与否相当于控制油是否起作用。4-24在气动控制元件中，哪些元件具有记忆功能？记忆功能是如何实现的？江苏工业学院教

15、案答：双控换向阀具有记忆功能。记忆功能可以通过阀的操控方式来实现，有双气控、双电磁铁等形式。教学内容（讲稿）备注（包括：教学手段、时间分配、临时更改等）6-1在图示回路中，假设溢流阀的调整压力分别为py=6MPa,py2=4.5MPa0泵出口处的负载阻力为无限大，试问在不计算管道损失和调压偏差时：1）换向阀下位接入回路时，泵的工作压力为多少？B点和C点的压力第130页各为多少？2）换向阀上位接入回路时，泵的工作压力为多少？B点和C点的压力又是多少？答：1）泵的工作压力为6MPa,B点和C点的压力均为6MPa；2）泵的工作压力为4.5MPa,B点压力为4.5MPa、C点压力为零。图 6-56 题

16、 6-1 图图 6-57 0 6-2 .6-2在图示回路中，活塞运动时的负载F=1200N,活塞面积A=15104m2,溢流阀调整值为pp=4.5MPa,两个减压阀的调整值分别为PJl=3.5MPa和pn=2MPa,如油液流过减压阀及管路时的损失可略去不计，试确定活塞在运动时和停在终端位置处时，A、B、C三点压力值。解：运动时，驱动负载所需液压缸大腔的压力为p=FA=0.8MPa,故PA=PB=PC=0.8MPao停止时，pA=3.5MPa,pB=4.5MPa,pc=2MPa06-3如图67所示的平衡回路中，假设液压缸无杆腔面积为Ai=80104m2,有杆腔面积A2=40X104n2,活塞与运

17、动部件自重G=6000N,运动时活塞上的摩擦力为Ft=2000N,向下运动时要克服负载阻力为FL=24000N,试问顺序阀和溢流阀的最小调整压力应为多少？解：顺序阀的作用是平衡竖直安装液压缸的活塞与运动部件自重。所以px=GA2=1.5MPa;溢流阀调整压力应满足平衡后驱动负载阻力和摩擦力的需要。江苏工业学院教案所以PY=（FN-Fl）/A=3.25MPao教学内容（讲稿）备注（包括：教学手段、时间分配、临时更改等）6-6在图658所示的调速阀节流调速回路中，qp=25Lmin,Ai=100104m2,A2=5010-4m2,F由零增至300OON时活塞向右移动速度根本无变化，v=0.2mmi

18、n,假设调速阀要求的最小压差为pmin=0.5MPa,试求：1）不计调压偏差时溢流阀调整压力Py是多少？泵的工作压力是多少？2）液压缸可能到达的最高工作压力是多少？3）回路的最高效率为多少？第131页解：1）溢流阀应按保证调速阀正常工作，并能驱动最大负载来调整压力。由活塞力平衡方程pyAlpminA2H-Fmax即Py=PP=（ApminA2FmaxJ/Al=3.25MPa2）当负载为零时，液压缸小腔具有最大压力。即p2=p=pyAA2=2py=6.5MPa3）当回路所驱动的负载为最大值时，效率最高。此时回路效率为n=FmaXvqppp=7.4%工进时所需流量为q=Av=2Lmin*回路效率如

19、此之低的原因是低速运动时泵的流量太大。图6-58题6-6图图6-59题6-9图6-9如图659所示，两液压缸的活塞面积相同，无杆腔面积Al=20104m2,但负载分别为F=8000N,F2=4000N,如溢流阀的调定压力为py=4.5MPa,试分析减压阀压力调整值分别为IMPa,2MPa,4MPa时，两液压缸的动作情况。解：两缸驱动各自负载时的大腔压力分别为p=FA=4MPa,p2=F2A=2MPa0IMPa时，2缸不动，系统压力升至4.5MPa后，1缸动作；2MPa时，2缸动作的同时，1缸也动作，两缸可同时动；江苏工业学院教案4MPa时，系统压力升至2MPa,2缸先动，到终端后，1缸才动作。

20、教学内容（讲稿）备注（包括：教学手段、时间分配、临时更改等）6-10试分析如图660所示的气动回路的工作过程，并指出各元件的名称。第132页图6-60题6-10图答：图示状态下，A、B两缸均退回。按下两位三通手动换向阀E（随即释放），两位四通气控换向阀2右位接入系统，气缸A伸出；到右端点后，单向顺序阀C接通，使两位四通气控换向阀1左位接入系统，气缸B伸出；此时阀2换为左位接入系统，缸A缩回；到左端点后单向顺序阀D接通，使阀1换为右位接入系统，缸B缩回。这样每按动一次阀E,就使上述过程重复一次，即缸A伸出一缸B伸出一缸A缩回一缸B缩回。各元件名称A、B：气缸；阀1、阀2：两位四通气控换向阀；E：

21、两位三通手动换向阀；江苏工业学院教案C、D：单向顺序阀教学内容（讲稿）备注（包括：教学手段、时间分配、临时更改等）7-1附图所示的液压系统是怎样工作的？按其动作循环表中的提示进行阅读，将该表填写完整，并作出系统的工作原理说明。第133页动作名作电气元件备注IYA2YUYA12YAZlYA22YAYJ定位夹猿1） I、口陲个回路各自进行独立循环动作，互不的束2） 12YA、22YA中任一八通电时，IYA便通电12YA、22Y八均断电时，IYA才断电快进工进卸荷（低）快退松开拔用原位卸荷（低）夹紫r JFL松开拔销e J- -r 一定位第134页江苏工业学院教案教学内容（讲稿）备注（包括：教学手段

22、时间分配、临时更改等）动作名称电气元件IYA2YAIlYA12YA21YA22YAYJ定位夹紧一+快进+工进卸荷（低）+快退+一+松开拔销+原位卸荷（低）+系统工作原理说明：按系统所要实现的各个功能要求（动作），结合液压系统原理图走通油路（包括进油路和回油路），由此即可决定系统中各控制元件的工作状态。在此根底上，根据系统所使用根本回路的原理、功能和特点,即可对整个液压传动系统的性能、特色进行分析讨论。7-2分析评述上述液压系统的特点。答：1）低压大流量和高压小流量双泵供油，区分快进、工进节省能源。2） I、H两回路各自独立循环工作，互不干扰。3）定位夹紧辅助工作使用了减压阀减压回路，保证可靠

23、夹紧。4）单向顺序阀保证先定位后夹紧；并采用压力继电器与主回路通讯。5） I、11两回路均采用大泵供油，差动快进，缩短了辅助工作时间。6）工进时大泵卸荷，I回路为调速阀出口节流调速，可承受反向负载。7）工进时大泵卸荷，II回路为调速阀进油节流调速，单向阀做背压。8）系统中，各动作转换均用电磁换向阀实现，便于实现电气控制。图7-34题7-3国图735留7-4图第135页江苏工业学院教案教学内容1讲稿）备注（包括：教学手段、时间分配、临时更改等）7-3试写出图示液压系统动作循环表，并评述这个液压系统的特点。答：IYA2YA3YA快进+工进+停留+快退+停止特点：1）限压变量泵供油，自动适应系统工况

24、2）快进时，泵工作于低压大流量，且回路构成差动快进。3）工进时，泵工作于高压小流量，回路为调速阀出口容积节流调速。4）停留时，泵压力最大，无流量；压力继电器加电控决定停留时间。5）快退时，泵为低压大流量，且由单向阀提供背压。6）停止时，泵通过背压单向阀卸荷，并维持控制油路有一定的压力。7-4读懂图示液压系统，并说明：1）快进时油液流动路线；2）这个系统的特点。答：1）差压式变量泵低压大流量供油，加上液压缸小腔通过阀4流出的油,通过阀2、阀3,一起进入液压缸大腔，从而构成差动快进。2）系统特点：差压式变量泵加节流阀的容积节流调速回路；快进时，泵低压大流量供油，回路差动快进；两个节流阀串连实现一

25、二两种工进;工进结束，压力继电器发信快退；停止时，泵工作于最高压力，无输出流量。7-5试将图示液压系统图中的动作循环表填写完整，并分析讨论系统的特点。江苏工业学院教案答:与习题71、72的系统和要求相同。动作名称电气元件状态IYA2YA3YA4YA5YA6YAYJ定位夹紧+快进+一+工进（卸荷）+快退+松开拔销+原位（卸荷）+教学内容（讲稿）备注（包括：教学手段、时间分配、临时更改等）第136页动作名称电气元件状态IYA2YA3YA4YA5YA6YAYJ定位夹紧快进工进（卸荷）快退松开拔销原位卸荷）说明，I、I各自独立，互不约束,3YA、4YA有一个通电时，1YA便通电.图7-36题7-5图

26、76图示的压力机液压系统能实现“快进一慢进一保压一快退一停止”的动作循环。试读懂此系统图，并写出：1）包括油液流动情况的动作循环表；2）标号元件的名称和功用。江苏工业学院教案答：1）快进：进油路为，泵一单向阀2电液换向阀3左位一快进缸4大腔，高位油箱11一液控单向阀9一慢进柱塞缸10；回油路为，快进缸4小腔一电液换向阀3左位一油箱。教学内容（讲稿）备注（包括：教学手段、时间分配、临时更改等）慢进：泵一单向阀2电液换向阀3左位一（快进缸4大腔）顺序阀6一慢进柱塞缸10。保压：油路同上，压力由溢流阀1调定，时间可由压力继电器7发信。第137页（释压：保压结束快退之前，慢进柱塞缸一单向阀8节流阀5一

27、换向阀3中位一油箱；慢进柱塞缸中高压油瞬间释压。）快退：进油，泵一阀2一阀3右位一缸4小腔；回油，（控制油反向翻开液控单向阀9）缸10一阀9高位油箱11,缸4大腔一阀3右位一油箱。停止：泵一阀2一阀3中位一油箱，泵卸荷。2YAZIYA2YA快进一十一工进+停留+二工进+停前十一快退一江苏工业学院教案题77图2单向阀：保压一快退间防油倒灌；卸荷后维持一定控制油压力。3电液换向阀：换向，中位释压、卸荷。4快进活塞缸：实现系统快进、快退。5节流阀：增加释压阻力，防止高压油瞬间倒冲。6顺序阀：调定系统慢进工作压力。7压力继电器：保压压力电信号，可启动时间继电器设定保压时间。8单向阀：在快进、慢进和保压

28、动作时关断释压回路。9液控单向阀：快进时正向翻开，快退时反向翻开。10慢进柱塞缸：慢进时大出力。11高位油箱：为柱塞缸快进补油，慢进回油。教学内容（讲稿）备注（包括：教学手段、时间分配、临时更改等）7-7图示一全自动内圆磨床液压系统中实现工件横向进给那一局部的油路，它按图中排列的动作顺序进行工作。试读懂这局部油路图，并写出相应的完整循环表。第138页答:IYA2YA阀3阀4阀5阀6快进+下（通）断通一工进+下（保）通断断停留（浮）+一上断（通）断二工进+上（保）断通断停留（浮）+上断（通）r断快退上（保）断（通）（通）7-8图示的双缸系统如按所规定的顺序接受电气信号，试列表说明各液压阀和两液压缸的工作状态。图739 题7 8图教学内容（讲稿）备注包括：教学手段、时间分配、临时更改等）答：设各阀动作时间相同，均瞬间动作。IYA2YA阀3阀4阀5阀6缸I缸II动1+右右右左缩伸2右右右右缩缩第139页江苏工业学院教案第140页
