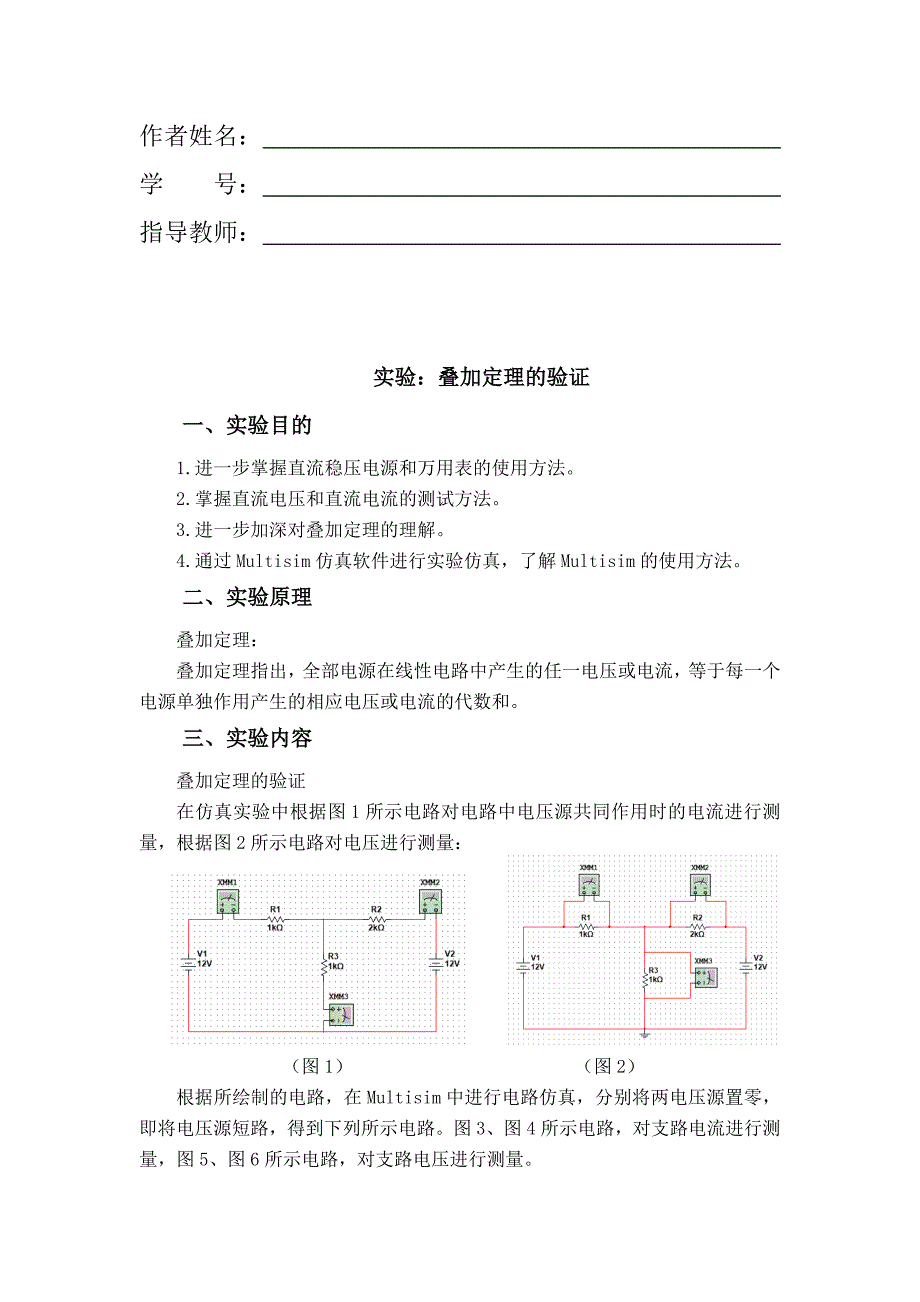

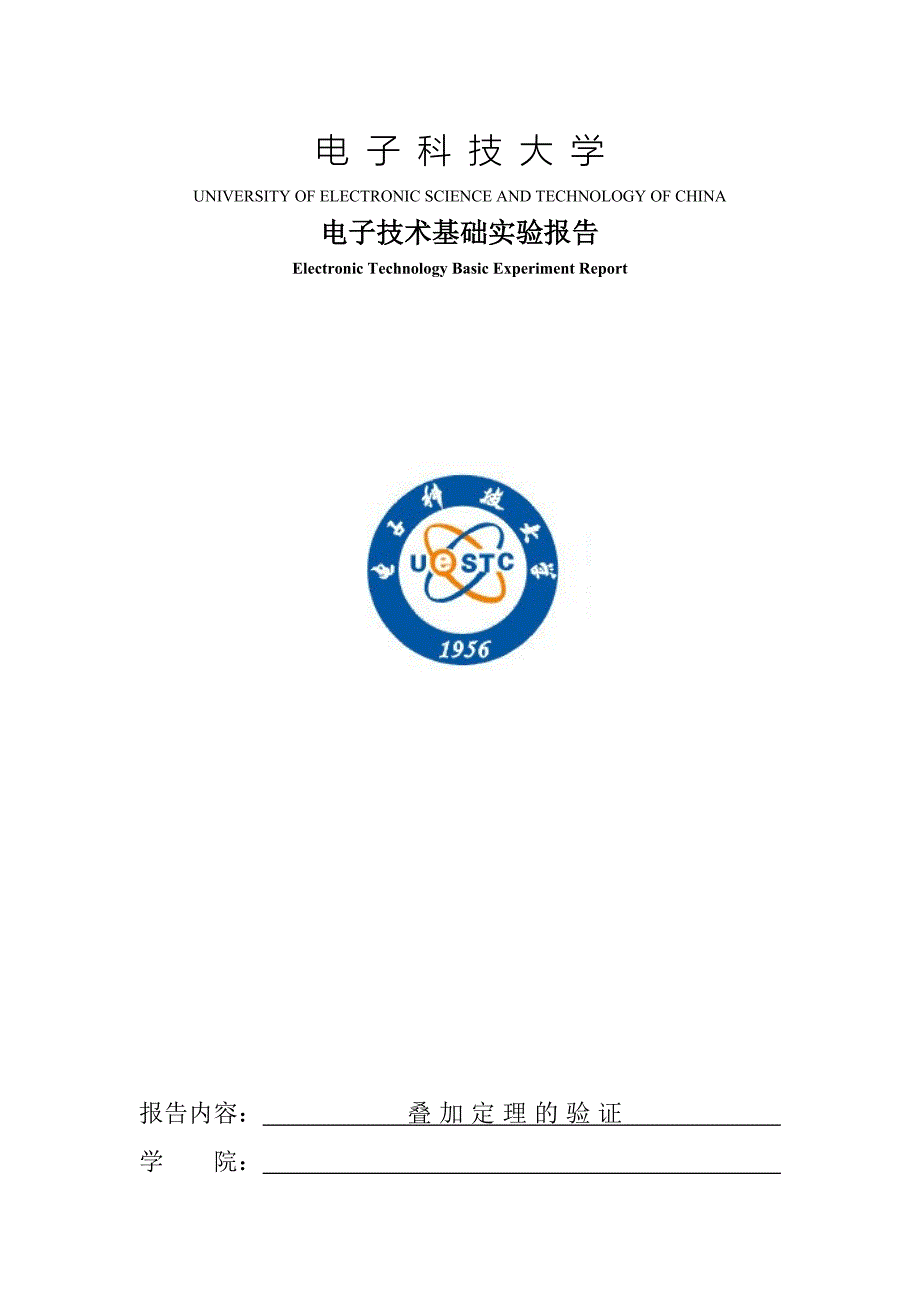

1、电 子 科 技 大 学UNIVERSITY OF ELECTRONIC SCIENCE AND TECHNOLOGY OF CHINA电子技术基础实验报告Electronic Technology Basic Experiment Report报告内容： 叠加定理的验证 学 院： 作者姓名： 学 号： 指导教师： 实验：叠加定理的验证一、实验目的1.进一步掌握直流稳压电源和万用表的使用方法。2.掌握直流电压和直流电流的测试方法。3.进一步加深对叠加定理的理解。4.通过Multisim仿真软件进行实验仿真，了解Multisim的使用方法。二、实验原理叠加定理：叠加定理指出，全部电源在线性电路中产

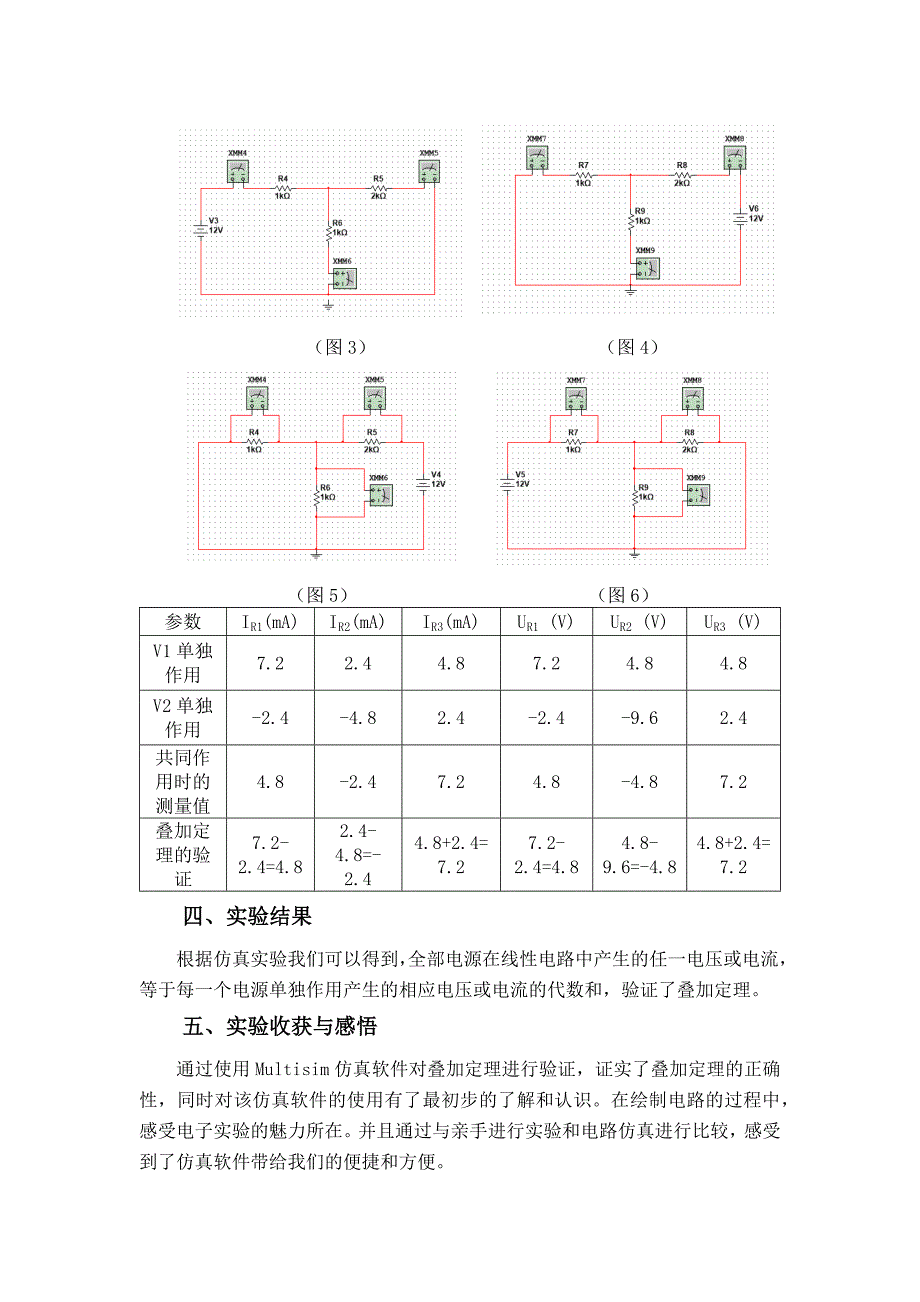

2、生的任一电压或电流，等于每一个电源单独作用产生的相应电压或电流的代数和。三、实验内容叠加定理的验证在仿真实验中根据图1所示电路对电路中电压源共同作用时的电流进行测量，根据图2所示电路对电压进行测量： （图1） （图2）根据所绘制的电路，在Multisim中进行电路仿真，分别将两电压源置零，即将电压源短路，得到下列所示电路。图3、图4所示电路，对支路电流进行测量，图5、图6所示电路，对支路电压进行测量。 （图3） （图4） （图5） （图6）参数IR1(mA)IR2(mA)IR3(mA)UR1 (V)UR2 (V)UR3 (V)V1单独作用7.22.44.87.24.84.8V2单独作用-2.4
3、4.82.4-2.4-9.62.4共同作用时的测量值4.8-2.47.24.8-4.87.2叠加定理的验证7.2-2.4=4.82.4-4.8=-2.44.8+2.4=7.27.2-2.4=4.84.8-9.6=-4.84.8+2.4=7.2四、实验结果根据仿真实验我们可以得到，全部电源在线性电路中产生的任一电压或电流，等于每一个电源单独作用产生的相应电压或电流的代数和，验证了叠加定理。五、实验收获与感悟通过使用Multisim仿真软件对叠加定理进行验证，证实了叠加定理的正确性，同时对该仿真软件的使用有了最初步的了解和认识。在绘制电路的过程中，感受电子实验的魅力所在。并且通过与亲手进行实验和电路仿真进行比较，感受到了仿真软件带给我们的便捷和方便。
