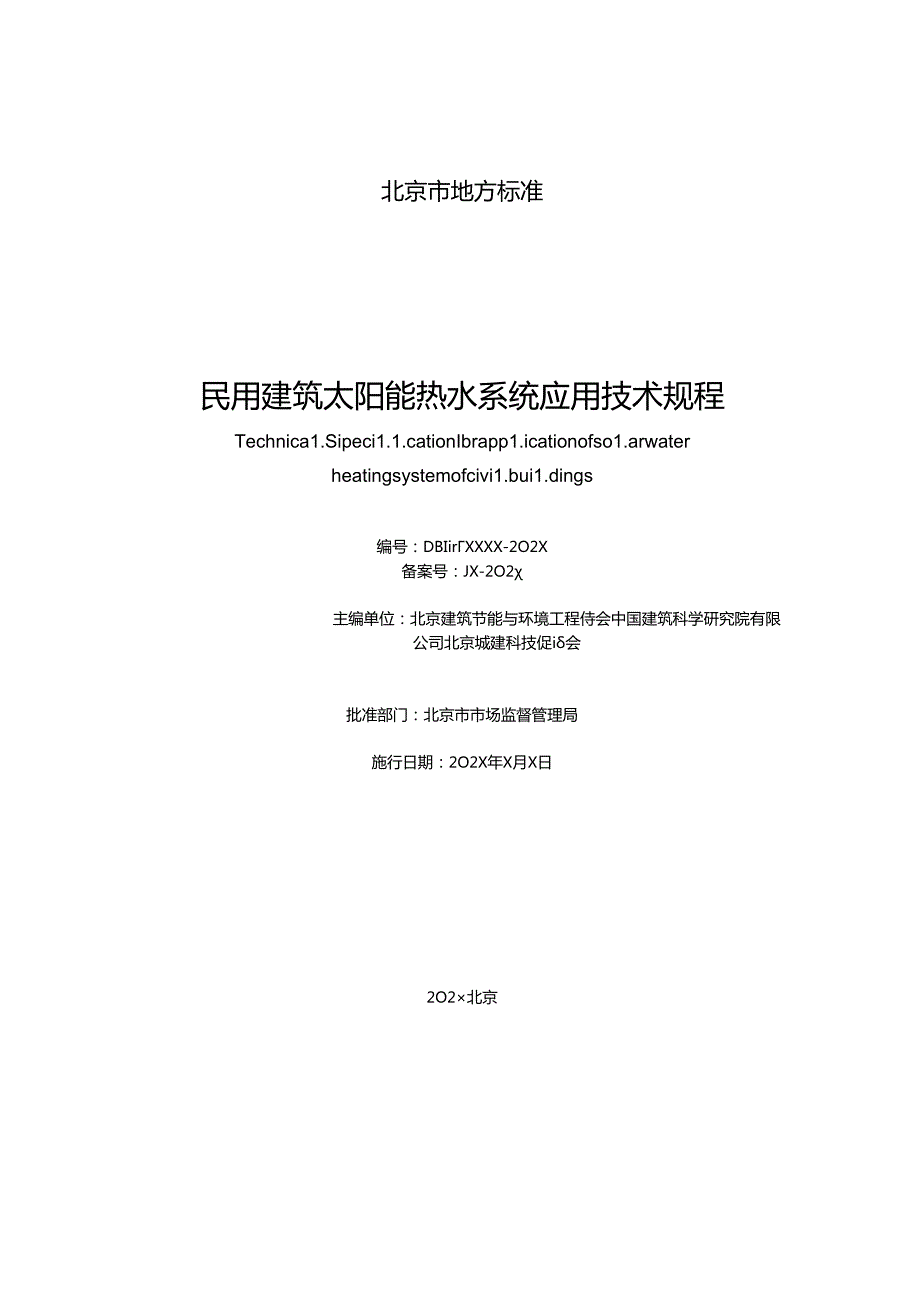

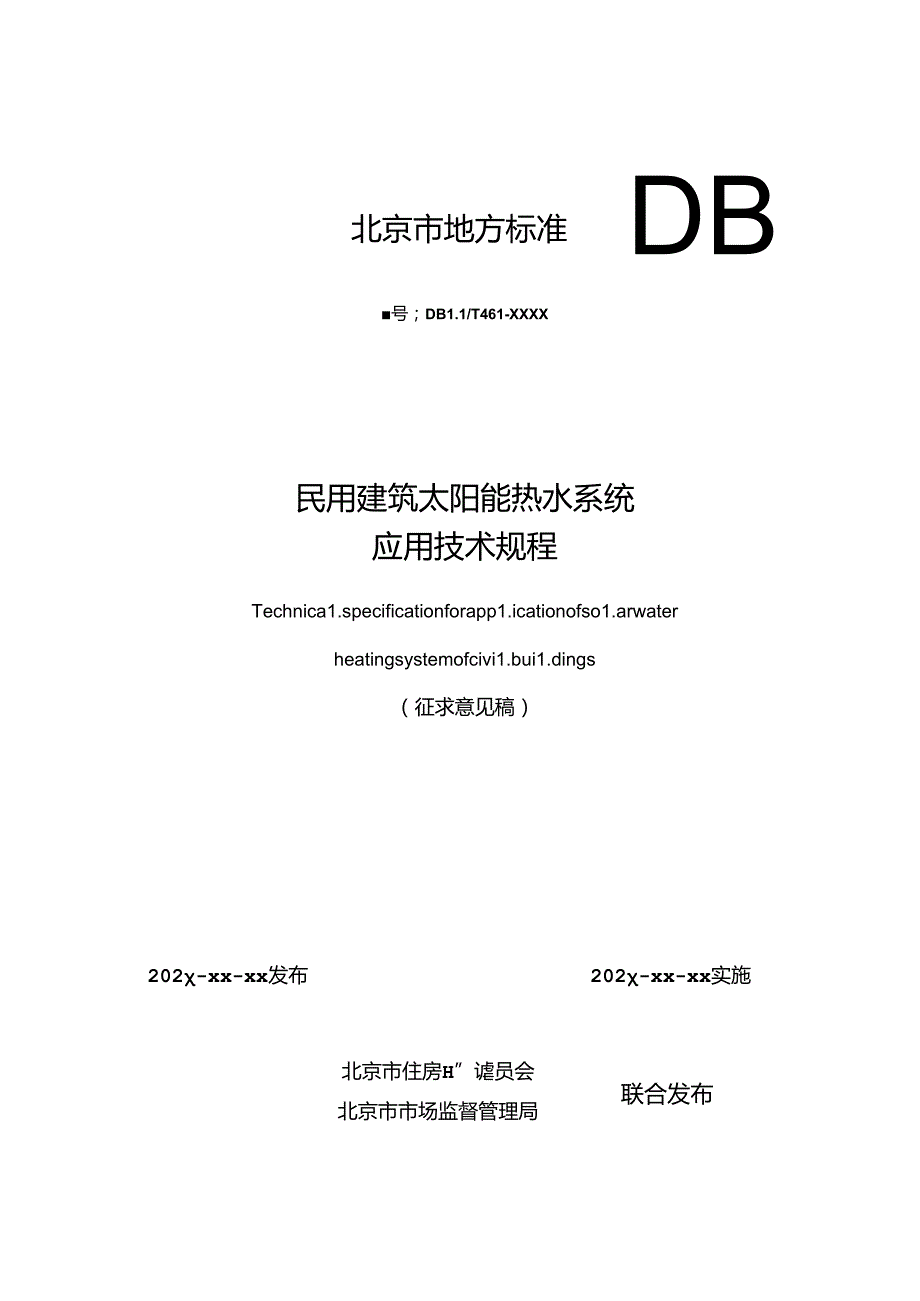

1、北京市地方标准DB号；DB1.1/T461-XXXX民用建筑太阳能热水系统应用技术规程Technica1.specificationforapp1.icationofso1.arwaterheatingsystemofcivi1.bui1.dings（征求意见稿）202-xx-xx发布202-xx-xx实施北京市住房H”谑员会北京市市场监督管理局联合发布北京市地方标准民用建筑太阳能热水系统应用技术规程Technica1.Sipeci1.1.cationIbrapp1.icationofso1.arwaterheatingsystemofcivi1.bui1.dings编号：DBIirXXXX-

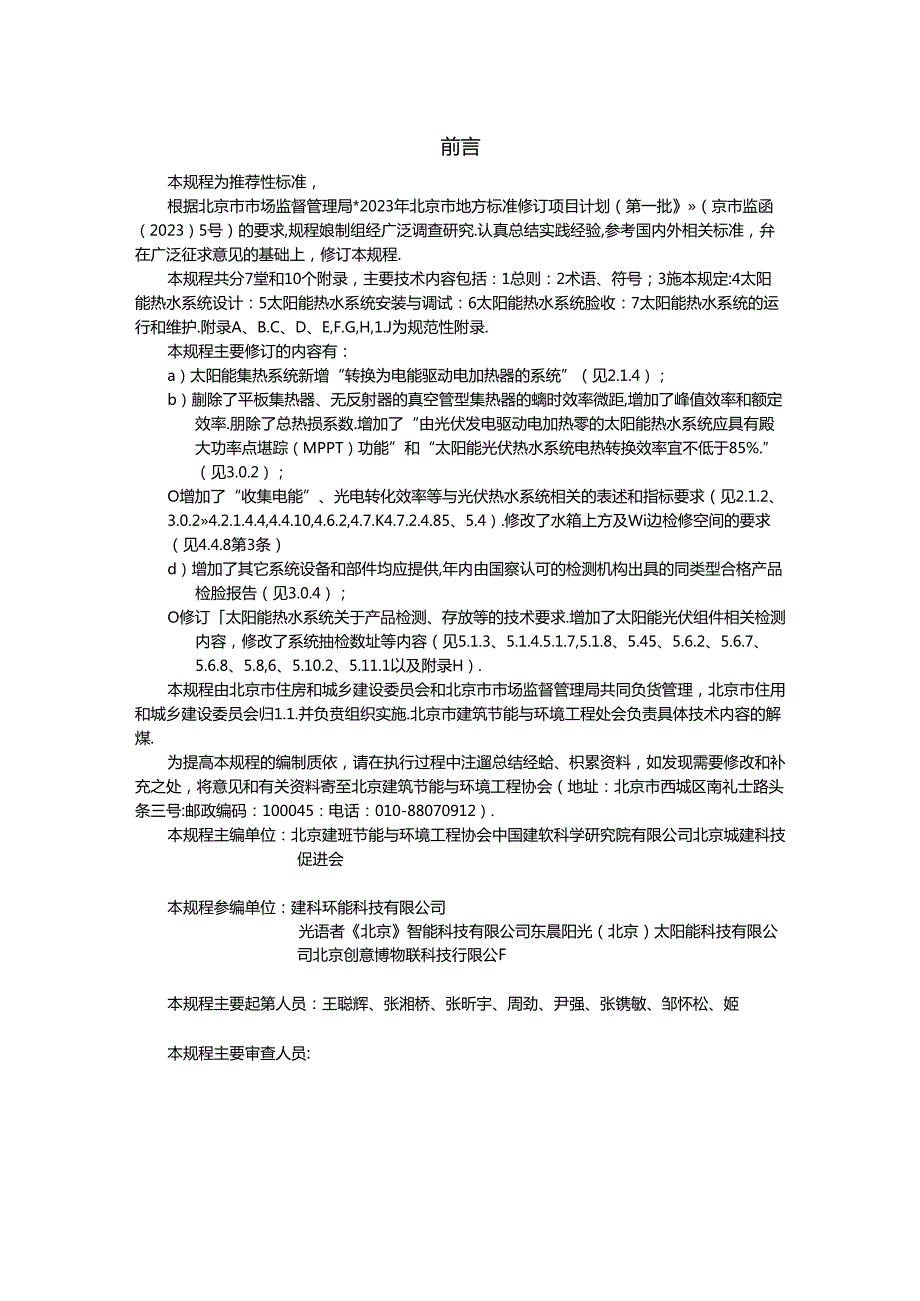

2、2O2X备案号：JX-2O2主编单位：北京建筑节能与环境工程侍会中国建筑科学研究院有限公司北京城建科技促i会批准部门：北京市市场监督管理局施行日期：2O2X年X月X日2O2北京前言本规程为推荐性标准，根据北京市市场监督管理局*2023年北京市地方标准修订项目计划（第一批（京市监函（2023）5号）的要求,规程娘制组经广泛调查研究.认真总结实践经验,参考国内外相关标准，弁在广泛征求意见的基础上，修订本规程.本规程共分7堂和10个附录，主要技术内容包括：1总则：2术语、符号；3施本规定:4太阳能热水系统设计：5太阳能热水系统安装与调试：6太阳能热水系统脸收：7太阳能热水系统的运行和维护.附录A、B
3、C、D、E,F.G,H,1.J为规范性附录.本规程主要修订的内容有：a）太阳能集热系统新增“转换为电能驱动电加热器的系统”（见2.1.4）；b）蒯除了平板集热器、无反射器的真空管型集热器的螭时效率微距,增加了峰值效率和额定效率.朋除了总热损系数.增加了“由光伏发电驱动电加热零的太阳能热水系统应具有殿大功率点堪踪（MPPT）功能”和“太阳能光伏热水系统电热转换效率宜不低于85%.”（见3.0.2）；O增加了“收集电能”、光电转化效率等与光伏热水系统相关的表述和指标要求（见2.1.2、3.0.24.2.1.4.4,4.4.10,4.6.2,4.7.K4.7.2.4.85、5.4）.修改了水箱上方
4、及Wi边检修空间的要求（见4.4.8第3条）d）增加了其它系统设备和部件均应提供,年内由国察认可的检测机构出具的同类型合格产品检脸报告（见3.0.4）；O修订太阳能热水系统关于产品检测、存放等的技术要求.增加了太阳能光伏组件相关检测内容，修改了系统抽检数址等内容（见5.1.3、5.1.4.5.1.7,5.1.8、5.45、5.6.2、5.6.7、5.6.8、5.8,6、5.10.2、5.11.1以及附录H）.本规程由北京市住房和城乡建设委员会和北京市市场监督管理局共同负货管理，北京市住用和城乡建设委员会归1.1.并负贲组织实施.北京市建筑节能与环境工程处会负责具体技术内容的解煤.为提高本规程的
5、编制质依，请在执行过程中注遛总结经蛤、枳累资料，如发现需要修改和补充之处，将意见和有关资料寄至北京建筑节能与环境工程协会（地址：北京市西城区南礼士路头条三号:邮政编码：100045：电话：010-88070912）.本规程主编单位：北京建班节能与环境工程协会中国建软科学研究院有限公司北京城建科技促进会本规程参编单位：建科环能科技有限公司光语者北京智能科技有限公司东晨阳光（北京）太阳能科技有限公司北京创意博物联科技行限公F本规程主要起第人员：王聪辉、张湘桥、张昕宇、周劲、尹强、张镌敏、邹怀松、姬本规程主要审查人员:I总则12术语和符号23基本规定74太阳能热水系统设计91.1 一般规定91.2
6、系统形式选择91.3 设计计算91.4 太阳能集热系统设计141.5 热水供应系统设计181.6 辅助热源加热系统设计181.7 7控制系统设计184. 8电气系统设计205安装与调试214.1 一般规定214.2 基座224.3 支架224.4 集热器、光胭件245. 5水箱245. 6管路系统255.7辅助热源加热设备255. 8控制系统与电气系统265.9 水压试验与冲洗265.10 系统调试275.11 系统试运行286脸收296.1 一般规定296. 2分项工程验收296.3浚工哙收307运行和维护317.1 一般规定317. 2集热、光伏系统的运行与维护337.9 水箱的运行和维护
7、337.10 管路系统的运行和维护337.11 5控制系统的运行和维护347.12 辅助热源加热系统的运行和维护357.13 防冻措施的维护35网录A单位集热器采光面积日产热水设计量计算方法37附录B北京地区不同倾角和方位角的太阳能集热静集热湍面积补偿比38附录C常用类型集热器总面积折算系数%计算方法39附录D间接加热系统热交换器换热面积计算方法40附录E北京地区太阳能热水系统设计用气象等拿数表40对泉F太阳能集热器月平均集热效率计算方法44附录G月平均太阳能集热系统热懂失率计W方法45附录H太阳能热水系统热性旎快速检测方法47附录I太阳能热水系统巡检记录表52附录J太阳能热水系统巡检记录表5
8、3附录K太阳能热水系统维修记录表54本规范用词说明55引用标准名录56Contents总则2术语和符号23基本规定74太阳能热水系统设计91.1 一般规定91.2 2系统形式选择91.3 3设计计算91.4 太阳能集热系统设计141.5 热水供应系统设计171.6 辅助热源加热系统设计181.7 7控制系统设计184. 8电气系统设计205安装与周试214.1 一散规定215. 2基座225.3 支架225.4 集热器光件225.5 水箱235. 6管路系统235.7 辅助热源加热设备245.8 控制系统与电气系统245.9 水压试验与冲洗255. 10系统调试265.11系统试运行266验收
9、286.1一般规定286. 2分项工程骐收287. 3竣工验收287运行和维护317.1一较规定317. 2集热、光伏系统的运行与维护321.1 3水箱的运行和维伊327.4 管路系统的运行和维护327.5 控制系统的运行和维护337. 6辅助热源加热系统的运行和维护347. 7防冻措施的维护34闪次A单位集热器采光面积H产热水设计量计算方法36附录B北京地区不同倾角和方位角的太阳能维热器维热岩面枳补偿比37网录C常用类型集热器总面枳折舞系数&计算方法38内呆D间接加热系统热交换器换热而枳计算方法39附录E北京地区太阳能热水系统设计用气象等参数次40附录F太阳能集热器月平均集热效率计算方法42
10、附录G月平均太阳能集热系统热损失率计算方法43附录H太阳能热水系统热性旎快速检测方法45附录1太阳能热水系统巡检记录表50网录J太阳能热水系统巡检记录表51附录K太阳能热水系统维修记录表52本现苑用诃说明53引用标准名录54条文说明55I总则562术谱和符号563基本规定574太阳能热水系统设计581. 1一般规定582. 2系统形式选择584. 3设计计算585. 4太阳能柒热系统设计616. 5热水供应系统设计657. 6辅助热源加热系统设计658. 7控制系统设计664. 8电气系统设计665安装与调试674.1 一般规定674.2 基座674.3 支架674.4 集热器、光胭件674.
11、5 水箱684.6 管路系统684.7 辅助热源加热设备685. 8控制系统与电气系统685.9 水压试验与冲洗685.10 系统调试695.11 系统试运行6963金收701 .1一般规定706 .2分项工程验收706. 3浚工验收707运行和维护716.1 一般规定717. 2集热、光伏系统的运行与维伊718. 3水箱的运行和维护719. 4管路系统的运行和维护7110. 控制系统的运行和维护7111. 6辅助热源加热系统的运行和维伊7212. 7防冻措施的维护72附录H太阳能热水系统热性能快速检测方法731总则I.o.为使民用建筑太阳能热水系统性能程定、安全可鸵、规范民用建筑太阳能热水系
12、统的设计、施工、验收及运行维护，保证工程质出，制订本规程.1.0.2本规程适用于北京市行政区域内新建、扩建和改建民用建筑，以及在既有建筑上增设和改造的太阳能热水系统的设计、施工及运行维护。1.0.3民用隹筑太阳能热水系统的设计、施工、验收及运行维护除应符合本规程外，尚应符合国家和北京市有关标准的规定。2术语和符号2.1 术语2.1.1 太阳能集中供热水系统so1.arco1.1.ectivehotwatersupp1.ysystem采用太阳能集中集热、集中储热的形式向用户提供热水的系统。新增2.1.2 太阳能集中-分散供热水系统so1.arco1.1.ective-individua1.hot
13、watersupp1.ysystem采用太阳能桀中集热或收集电能、分散储热的形式向用户提供热水的系统.2.1.3 太阳能分散供热水系统so1.arindividua1.hotwatersupp1.ysystem太阳能集热、储热及供热水均分散进行的系统。2.1.4 太阳能集热系统so1.arco1.1.ectorsystem收集太阳辐射能量聘其转换为热能传递给传热工质或转换为电能驱动电加热器的系统。2.1.5 开式太阳能集热系统openedso1.arco1.1.ectorsystem传热工质与大气相通的太阳能集热系统。2.1.6 闭式太阳能集热系统c1.osedso1.arco1.1.ecto
14、rsystem传热工质与大气隔绝的太阳能集热系统。2.1.7 直接加热式太阳能集热系统directheatingso1.arco1.1.ectorsystem收集的太阳能热量由集热器直接加热水供给用户的太阳能集热系统。2.1.8 间接加热式太阳能集热系统indirectheatingso1.arco1.1.ectorsystem收桀的太阳能热班在太阳能生热器中加热传热工质后再由该传热工财经换热器加热水供给用户的太阳能集热系统。2.1.9 太阳能集热系统热损失率heat1.ossrateofso1.arco1.1.ectorsystem太阳能集热系统总损失热量占太阳能总集热量的百分率.2.1.1
15、0 均日太阳能热水设计温升averagedai1.yso1.arhotwaterdesi即Cdtemperaturerisewithoutauxi1.iaryheating.无辅助热源补热条件下太阳能热水系统平均每日热水温升的设计值。2.1.11 单位集热器采光面枳日产热水设计量dai1.yhotwaterdesignproductionperunitco1.1.ectoraperturearea太阳能集热器采光面积日产热水量设计值。2.1.12 太阳能保证率so1.arfraction太阳能热水系统中由太阳能供给的能量占系统总消耗能量的百分率，2.1.13 太阳高度角SO1.ara1.1.i
16、IUdeangIe集热器所在位置太阳光入射方向和地平面之间的夹角.2.2 符号4一一40倾角正南向放置太阳能集热器采光面积，单位为平方米（nF）；A1集热器、光伏组件总面积，单位为平方米（mD；AhX一间接系统热交换器换热面枳，堆位为平方米（nf）：A,一一集热器采光面积修正值，单位为平方米（mD；A1管道表面积，单位为平方米（11）；A2一一储热水箱表面积，单位为平方米（11）：Cp一一水定压比热，的位为千焦每千克每摄氏度化川kg-C）1;D-集热器与前方遮挡物之间的最小距高，单位为米（Tn）；D一保温层内径，电位为米（m:为一一保温层外径,单位为米（m）:E光伏发电量，单位为千瓦时（kWh
17、G一一月平均日总太阳辐照度，堆位为熊耳每秒每平方米W（Snr）三G.第i月的月平均日设计供热量，单位为千焦每天（kJd）：Gr一设计供热水周期设计供热量，单位为T焦每设计供热水周期（kJ/设计供热水周期）：H一一前方遮挡物最高点与集热器最低点的垂直距离，的位为米m）:HX一一循环水泵扬程，单位为千帕（kPa）:4一-40南向倾斜面月平均日太阳辐照量，单位为干焦每平方米（kJm2）；tj一一第i月集热器南向40倾角表面接收的月平均太阳幅照量，单位为千佳每平方米每天，U（m2d）J:九Z一南向40倾角集热器采光面上最大日太阳辐照量，单位为干焦每平方米每天k1.（nd）|；K一一太阳能热水系统储
18、热水箱有效容积修正系数，（无量纲）：K.-不同太阳能集热系统形式的集热器采光面枳修正概免系数（无量纲）：M一贮热水箱容水量，单位为千克，（kg）:Q一一热水系统日供热量，单位为干焦（kJ）；06一二氧化碳减排址,单位为千克每设计供热水周期（kg设计供热水周期）：公OX一氮氧化物减排量,单位为千克每设计供热水周期（kg设计供热周期）：0SO2一二氧化硫减排量,单位为千克每设计供热水周期（kg设计供热水周期）；Qfc一颗粒物减排出，单位为千克每设计供热水周期（kg设计供热水周期）：Qn一热交换器换热量，单位为干焦（U）；Q一燃煤替代量，单位为千克标准煤每设计供热水周期（kgce设计供热水周MID：
19、w-日平均热水设计用量，单位为升每天（Ud）；Rs不同类型集热器采光面积与总面积之间折卯系数（无量纲）：R一一不同帧角和方位角的太阳能集热罂面积补偿比，单位为百分比（）：Sy一一月平均日的日照小时数，单位为小时每天hd）：Tp一一光伏阵列倾斜面日平均峰值日照时数，单位为小时（三）；U一一基于采光面积的集热器瞬时效率曲线斜率,单位为焦耳每平方米每秒每摄氏度，U（m2s,C）J,Uh、一一热交换器传热系数，无量纲；Vc-O2一一标准煤的二氧化碳排放因子，单位为千克每千克标准煤kgkgce）:Vnox标准煤的氮氧化物排放因子，单位为千克每T克标准煤（kg/kgce）：Vso2-标准煤的二氧化硫排放因
20、子，单位为千克每千克标准煤kgkgcc）:Vfc一一标准煤的颗粒物排放因子，单位为千克每千克标准煤kgkgce）；一一储热水箱有效容积，单位为升（1.）：Z一一设计供热水周期总计月数；0一保温水的外表面放热系数，焦耳每杪每平方米每摄氏度J（sm?C）:bi一一热水同时使用率（无量纲）：f一一太阳能保证率（）；hx一一循环水泵扬程，堆位为千帕（kPa）；he一一循环潦量经换热器的阻力损失，单位为千帕（kPa）；hi一-附加阻力，堆位为千帕（kPa）：j一一循环流量流经集热器的阻力损失，单位为千帕（kPa）：g集热系统循环管道的沿程与局部阻力损失，单位为千帕（kPa）；hi一一集热器与储热水箱最低
21、水位之间的几何高差，雎位为千帕（kPa）；k太阳辐照度时变系数，无Si纲：m-用水计算单位数，人数或床位数；太阳能热水系统供热水户数，单位为户：一一储热水箱水温测试次数,单位为次：m一一第i月对应天数，单位为天（d）；/y一一全年天数；q一一标准煤热值，单位为千克每千克标准煤（kJ/kgce）：我,一-单位集热器采光面枳对应工质流量，单位为升每秒每平方米U（sm2）J;qr一一日平均热水用水定额，单位为升每人每天或升每床每天1./（人d）,1.1.（床d）；q、一一单位桀热器采光面积日产热水设计量，单位为升每平方米每天U（m2d）J；q一一集热系统循环泵流量,单位为升每秒（1./C；一一管道单
22、位表面枳热损失，单位为焦耳每秒每平方米J（sm%:俏一水箱单位表面枳热损失，单位为焦耳每秒每平方米J（sm2）J;/.一一月平均环境空气温度,单位为摄氏度（C）：Ii月平均集热器工质进口温度，单位为摄氏度（C）：/r一一热水设计温度，单位为摄氏度（C）；ij一一第j个测点的第i次水温读数，单位为摄氏度*C）：Zw一一储热水箱水温，单位为摄氏度（,C）：Am第i次储热水箱水温读数，单位为摄氏度（C）；Zw1.检测起始时间点的储热水箱水温，雎位为摄氏度（C）：Zwr一-检测结束时间点的储热水箱水温，单位为摄氏度（T）；t,输送工作介质管道壁面温，单位为摄氏度（C）；n冷水计算温度，单位为摄氏度（C
23、WP一光伏组件峰值功率，单位为瓦（W）:ti一一热交换器传热温差，单位摄氏度（C）：/1%一太阳能热水系统日热水泡升，单位为摄氏度（C）:t,一一无辅助热源补热的太阳能热水笫i月平均日热水设计温开，单位为摄氏度CC）:%太阳高度角，单位为度（）;制保温管道外表面放热系数，单位为焦耳每秒每米每摄氏度U（s-m,O:Y一一集热器安装方位角，单位为度（）;一一保狙展厚度，单位为米n）：一一结垢影响系数：7c一一基于采光面积的集热器月平均集热效率（%）:RC一一第i月太阳能集热系统月平均集热效率（%）:以Jnirt-太阳能集热系统月最大日平均集热效率（）；7E电加热效率：1.一一太阳能集热系统热损
24、失率（%）：1.x储热水箱到热交换器的管道热损失率（）；11,战于采光面枳的集热器瞬时效率截距（%）；一一保温材料导热系数，单位为焦耳每秒每米每摄氏度W（S-mC）;Pr一一水密度，单位为千克每升（kg1.）.3基本规定3.0.1安装太阳能热水系统的建筑主体结构或结构构件，应能满足太阳能等传递的荷载及运转要求。在既有建筑上增设或改造的太阳能热水系统，必须经建筑结构安全熨核，并应满足建筑结构及其它相应安全性耍求.3.0.2太阳能热水系统中的太阳能集热滞热性能(基于采光面积)，应符合下列规定：I太阳能光热热水系统中的平板型集热器峰值效率不应低于075,额定效率不应低于0.47。2太阳能光热热水系统
25、中的无反射器真空管型集热涔峰值效率不应低于0.70.额定效率不应低于0.58：带反射器的真空管型集热器峰值效率不应低于0.62,额定效率不应低于0.54。3.0.3太阳能集热系统中收集电能驱动电加热器的光伏组件及附属设施，应符合下列规定：1 .应具有最大功率点跟踪(MITT)功能。2 .光伏组件光电转换效率不应低于20M3 .电热转换效率不宜低于85%3.0.4太阳能集热系统年平均热损失率应不高20%.3.0.5太阳能集热器、光伏组件进场后，应按照公共建筑节能工程施工质量脸收规程DB11/510和居住建筑节能工程施工侦员验收规程DBII/T1.340中规定的项目和数砥，进行施工现场见证取样笑脸
26、应验结果应符合设计要求.其它系统设备和部件，均应提供一年内由国家认可的检测机构出具的同类型合格产品桧验报告。3.0.6太阳能热水系统应具备满足建筑设计要求的抗风、抗夜、抗震、防火、防雷击以及电气和燃气安全使用性能，应具备防冻、防结露、防止集热和供热系统过热保护功能。3.0.7太阳能热水系统运转设备，应采取满足国家标准要求的建筑隔震设计,使用噪声不得超过国家相关标准要求。3.0.8太阳能热水系统中和供热水直接接触的所有设备和部件，均应满足&建筑给水扣水设计标准GB5I5对生活热水卫生要求的规定。309太阳能集热系统中的集热器、水箱使用寿命均应不少于15年，光伏组件寿命应不少丁25年.其它组成设
27、备和部件质量应符合国家相关产品标准要求的规定。3010竣工验收项目中，应含对太阳能热水系统日热水温升的检测验收。检测值应不小于相同月份平均日热水设计温升的85%。4太阳能热水系统设计4.1 一般规定4.1.1 太阳能热水系统设计应遵循技术经济合理、便于施工和运行维护的原则进行。4.1.2 太阳能系统设计应与建筑物及周围整体环境相协调.4.1.3 集热器、光伏组件采光面上的日照时数应不少于4h。4.1.4 不得因安装太阳能设备而降低相邻建筑的日照标准，I1.不得对相邻建筑产生光污染.4.1.5 太阳能集热器总出口至储热水箱之间的管道，应按最短原则设计。4. 2系统形式选择4.1.1 太阳能热水系
28、统形式的选择应综合建筑物类型、热水用量、安装条件、项目投资能力和运营管理方式等因素确定。4.1.2 太阳能集热系统应根据集热器类型、承压能力和集热器布置方式，综合确太阳能集热器类型.4.1.3 应根据水质条件以及热水供水压力要求等，综合确定太阳能集热系统形式。4. 3设计计算4.1.1 太阳能热水系统日平均热水设计用量应按下式计兑：Q.=mb（式4.3.14）43.1-1太阳能热水系统日平均热水用水定额取值衣序号太阳旎热水系统使用场所单位平均日用水定额（1.）I住宅每人好112O7O2别一每人每H30-803酒店式公鹿每人每日65-804宿舍埒人短日35-555招待所、培训中心、普通旅馆（设公
29、用模洗室、淋浴室）每人旬日3575设单独卫生WJ50-706宾馆I旅客每床位每日110-140I1.员工好人好H35-407医院住院部设公用盟洗室每床位每日45-70设公用盟洗室+淋浴室65-90设单独卫生间110-14()医务人员每人每班65-90疗养院.休恭所住房部每床位每日90-1108养老院（全托）每床位每日45-559幼儿园有住宿母儿童每日2070无住宿15-201()公共浴室淋浴卷帧客每次35-40淋浴、浴盆55-70桑京浴（淋浴、按摩池）60-70I1.理发室、关容院每顿齐每次20-3512洗衣房每公斤干衣15-3013餐饮业中餐酒楼每顾客每次15-25快我店、职工及学生食堂71
30、0酒吧、咖啡厅、茶座、卡拄OK厅3S14办公楼每人每H5-1015健身中心每人每次10-2()16体育场（m）运动员淋浴每人每次15-20注：I本表以601C为热水设计温度。2学生宿舍使用IC卡计费用热水时.可按每人每日用热水定额2O1.251.表4.3.1-2不同类型建筑物的历推荐取值范围建筑物类型E住宅、办公楼0.5-0.9宾馆、旅馆0.3-0.7南台0.71.0医院、疗养院0.87.0幼儿园、托儿所、养老院0.81.O4.1.2 太阳能集热器面枳应按下式计算:1 40。倾角正南向放置、直接加热式系统的太阳能集热器采光面枳可按下式计算：A室外室内柔性泡沫襟鞭DN4035305ODNI5O5040离心玻璃棉D
