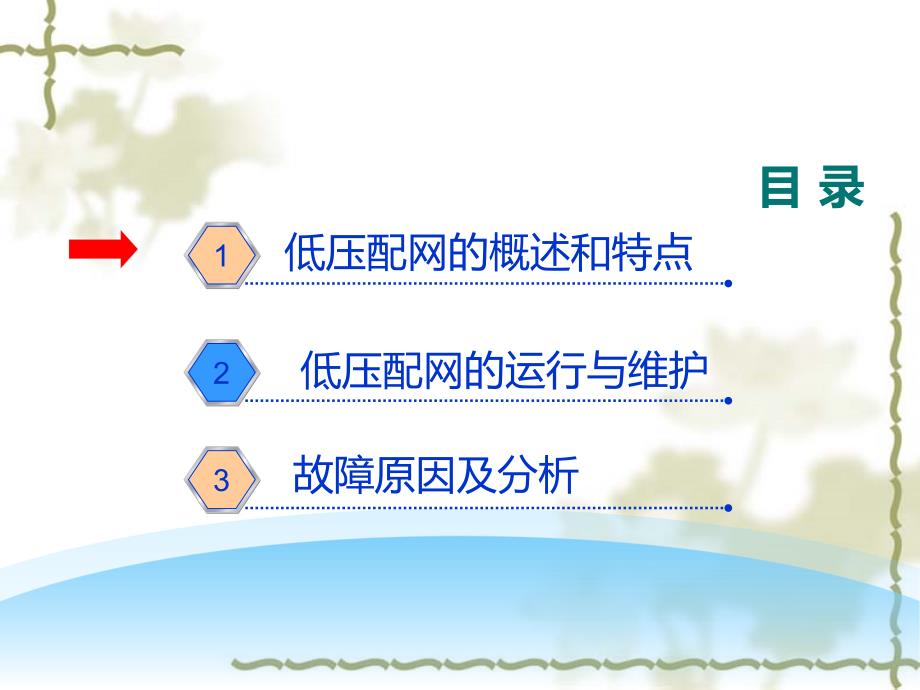

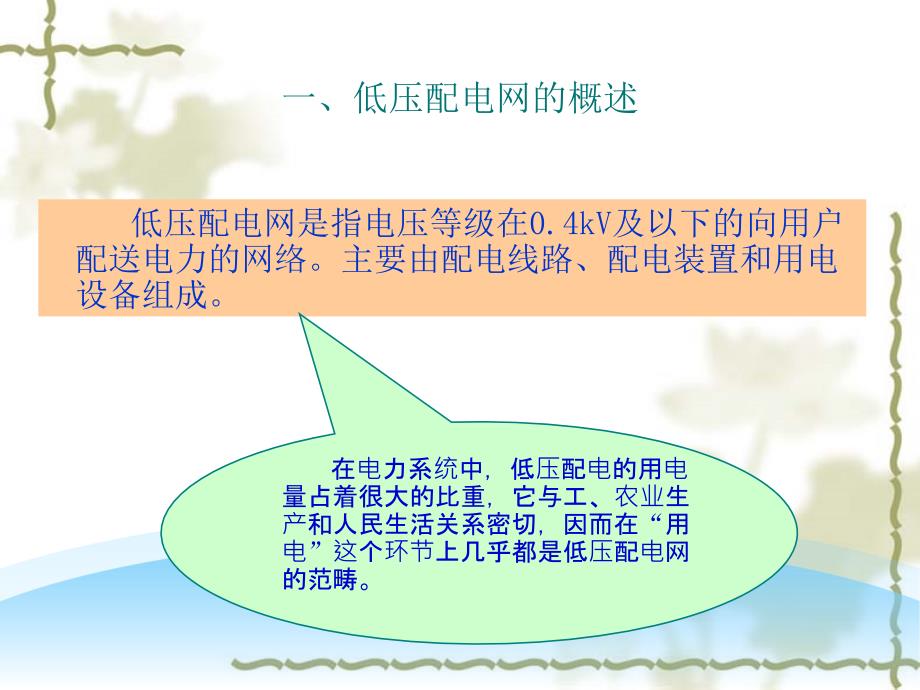

1、目 录低压配网的概述和特点12低压配网的运行与维护3故障原因及分析一、低压配电网的概述 低压配电网是指电压等级在0.4kV及以下的向用户配送电力的网络。主要由配电线路、配电装置和用电设备组成。在电力系统中,低压配电的用电量占着很大的比重,它与工、农业生产和人民生活关系密切,因而在“用电”这个环节上几乎都是低压配电网的范畴。二、低压配电网的特点:v广泛性突出:广泛性突出:低压设备、低压用电器在数量上、品低压设备、低压用电器在数量上、品种类型上占绝对优势。种类型上占绝对优势。v操作距离近:操作距离近:操作时,人员距设备近,虽然操作时,人员距设备近,虽然电压低,但其安全性尤为重要。电压低,但其安全性

2、尤为重要。v 设备容量小:设备容量小:用电设备容量不是很大,但数用电设备容量不是很大,但数量多、用电量很大,因而计划用电、节约量多、用电量很大,因而计划用电、节约用电就作为低压配电网的工作重点。用电就作为低压配电网的工作重点。v在现阶段,城镇低压配电网的主要负载变化情况:低压配电网的主要负载仍然是工业、农业、商业和居民用电。但其比重已有了很大变化,在城市工厂外迁,工业负载大为降低,代之而起的是大型写字楼、大型商场和大型居民社区。负载的类型由动力向照明(含空调)转移。v鉴于此情况,对配电的要求是大功率(用电量)供电;单相负载大,要求工作零线要非常可靠,重视三相负载的平衡;用电高峰与低谷更加明显,

3、对调荷要加大力度;居民用电比重大幅度上升。因此,用电安全问题更加突出。目 录低压配网的概述和特点12低压配网的运行与维护3故障原因及分析为什么要对线路设施进行巡视检查?线路设施巡视检查的目的是为了经常掌握线路的运行状况,及时发现设备缺陷和隐患,为线路检修提供内容,以保证线路安全运行。线路设备巡视检查目的:故障巡视 监察巡视特殊巡视 定期巡视夜间巡视 五类巡视方式 掌握线路各部件及配电装置的运行情况及沿线情况,搞好群众护线工作。一般由专责巡视人员负责,每月开展一次 由管理人员组织进行的巡视工作,了解线路及设备状况,指导巡视人员的工作 为查明线路发生故障的原因、故障地点及故障情况,以便消除故障和恢

4、复线路供电。所以线路故障后,应立即进行巡视 为检查导线、引流线接续部分的发热、冒火花或绝缘子污秽放电等情况 在气候剧烈变化、自然灾害、线路过负荷和其他特殊情况时,对全线或某段或某些设备进行的巡视,以便及时发现线路的异常情况和部件的变形损坏。正确的巡线方法三点观察法 回头检查法 每检查三、四基杆塔后,要回过头来,人站在杆塔中心线,检查这三、四基杆塔是否歪斜。即巡线人员站在杆塔周围,从三个不同的方位检查杆塔上的每一个部件。必要时采用望远镜近距离的观察巡线质量的好坏,是保证线路安全运行的主要环节。为了能准确发现线路上存在的缺陷,巡视人员要学会和掌握正确的检查方法。巡视时,应做到巡视时,应做到“三勤一

5、快三勤一快”v“腿勤”:检查到位,不遗漏一基杆塔、一档导线、一个部件、一个配电箱或表箱。v“手勤”:现场能处理的缺陷,特别是威胁线路安全运行的缺陷,尽量处理或采取措施。v“嘴勤”:向群众做好护线的宣传,搞好群众护线工作。v“眼快”:要有一副敏捷的眼睛,不放过任何一件缺陷。巡视维护工作的其他注意事项:v巡视时应严格遵守安全规程中的规定,防止发生意外。对巡线检查中所发现的缺陷要仔细分析,提出处理意见,并详细记入现场巡视记录簿内。对威胁线路安全的重大缺陷,巡线员要及时向有关领导汇报,并督促尽快处理。必要时立即下发电力线路安全隐患整改通知书。v故障巡视时,应将发现的所有可能造成故障的物件都搜集带回,并

6、将故障现场情况做好详细记录,以供分析事故时参考。警示语:“千里之堤毁于蚁穴”,一个小小的缺陷不及时处理就会造成大的事故。一、低压架空线的巡视维护一、低压架空线的巡视维护常用导线型号及名称常用导线型号及名称架空裸导线架空裸导线架空绝缘导线架空绝缘导线型号型号名称名称型号型号名称名称GJ镀锌钢绞线JKLYJ架空铝芯交联聚乙烯绝缘导线GJX镀锌稀土钢绞线JKLGYJ架空钢芯铝绞线交联聚乙烯绝缘导线LGJX钢芯稀土铝绞线JKLHYJ架空铝合金芯交联聚乙烯绝缘导线LJ铝绞线JKLV架空铝芯聚氯乙烯绝缘导线LGJ钢芯铝绞线JKLGV架空钢芯铝绞线芯聚氯乙烯绝缘导线LGJQ轻型钢芯铝绞线JKLY架空铝芯聚乙

7、烯绝缘导线LGJJ加强型钢芯铝绞线JKLGY架空钢芯铝绞线芯聚乙烯绝缘导线LGJF防腐钢芯铝绞线BLV铝芯聚氯乙烯绝缘电线LHAGJ钢芯铝合金导线BVR铜芯聚氯乙烯绝缘软电线代码说明1、LHAGJ:J-绞线,LHAG-钢芯铝合金绞线(L-铝线,HA-合金,G-钢芯),其它导线型号依次类推;2、JKLGYJ:JK-架空,LG-钢芯铝绞线(L-铝线,G-钢芯),YJ-交联聚乙烯;3、Y-聚乙烯;V-聚氯乙烯;BLV中B表示布电线,用于室内、用户墙内线。常用型号 低压架空线路一般低压架空线路长度不长,但电流可能较大。低压架空线路一般低压架空线路长度不长,但电流可能较大。可按导线的允许载流量选择导线截

8、面积,然后按电压损失和机械可按导线的允许载流量选择导线截面积,然后按电压损失和机械强度进行校验。强度进行校验。导线型号LGJ-35LGJ-50LGJ-70LGJ-95LGJ-120LGJ-150LGJ-185允许电流170220275335380445515重量(kg/km)150196275404492617771线径选择导线型号JKLGYJ/Q-50JKLGYJ/Q-70JKLGYJ/Q-95JKLGYJ/Q-120JKLGYJ/Q-150JKLGYJ/Q-185JKLGYJ/Q-240允许电流162207257299342399476重量(kg/km)217287368448545654

9、823 低压线路采用的接线方式较多,我们通常采用交流单相二线制、三相三线制和三相四线制的接线方式,具体如下图所示:接线方式v杆塔有无杆塔有无倾倾斜、弯曲,各部件有斜、弯曲,各部件有无无变变形、螺栓,形、螺栓,销销子等子等紧紧固件有固件有无松无松动动v基基础础有无下沉、冲刷或易有无下沉、冲刷或易车辆车辆碰碰撞撞v钢钢筋混凝土筋混凝土电电杆有无裂杆有无裂纹纹、露筋、露筋v杆塔有无杆塔有无鸟鸟巢或蔓藤巢或蔓藤类类植物附生植物附生v杆塔杆塔标标志是否志是否齐齐全、明全、明显显。v杆塔部分v导线部分v绝缘子部分v拉线部分v接户线部分v接地装置部分低压架空线路巡视内容v杆塔部分v导线部分v绝缘子部分v拉线

10、部分v接户线部分v接地装置部分v导线导线有无断股、有无断股、变变形、形、烧伤烧伤等等v导线连导线连接接处处有无接触不良、有无接触不良、过热过热v导线导线三相弧垂是否一致,三相弧垂是否一致,过紧过紧或或过过送送v导线对导线对各种交叉跨越距离和各种交叉跨越距离和对对地地垂直距离是否符合垂直距离是否符合规规定定v导线线夹绝缘护导线线夹绝缘护罩脱落罩脱落v沿沿线树线树木是否刮蹭木是否刮蹭导线导线,是否有,是否有烟筒等烟筒等设设施向其施向其喷喷射射热热源源v导线导线有无搭落的有无搭落的风风筝、筝、锡锡箔箔纸纸等等异物,附近有无危及异物,附近有无危及线线路安全运路安全运行的建筑脚手架、吊行的建筑脚手架、吊

11、车车等等现现象象v绝缘绝缘子有无裂子有无裂纹纹、破、破损损、闪络闪络痕迹。痕迹。v绝缘绝缘子是否歪斜,子是否歪斜,紧紧固螺固螺丝丝松松动动等等现现象。象。v绑绑扎扎线线是否松是否松动动或断落。或断落。v杆塔部分v导线部分v绝缘子部分v拉线部分v接户线部分v接地装置部分v拉拉线线有无有无锈蚀锈蚀、松弛断股、松弛断股现现象。象。v拉拉线绝缘线绝缘子是否子是否损损坏或缺坏或缺少。少。v拉拉线线金具是否金具是否变变形、形、锈蚀锈蚀。v拉拉线线固定不牢固,基固定不牢固,基础础周周围围土壤有突起、沉陷等土壤有突起、沉陷等现现象。象。v拉拉线线警示套管缺失。警示套管缺失。v水平拉水平拉线对线对地距离不符合地

12、距离不符合要求。要求。v杆塔部分v导线部分v绝缘子部分v拉线部分v接户线部分v接地装置部分导线绝缘层是否老化、脱落。导线间,导线对地、对建筑物是否符合规定。导线连接点是否紧固,有无电腐化现象。导线支持物是否牢固,有无锈蚀及损坏。导线垂度是否合适,是否混线安装。v杆塔部分v导线部分v绝缘子部分v拉线部分v接户线部分接户线部分v接地装置部分接地引下线有无断股,保护管无损坏。连接点接触良好,线夹螺丝无松动、锈蚀。接地体无外露,无严重锈蚀。v杆塔部分v导线部分v绝缘子部分v拉线部分v接户线部分v接地装置部分接地装置部分0.4kV架空绝缘导线对地面及跨越物的垂直距离(最大弧垂时)线路路经过地区地区垂直距

13、离(垂直距离(m m)居民区6.0非居民区5.0交通困难地区4.0至公路、城市道路面6.0至铁路轨顶7.5至有电车行车线的路面9.0至河流最高水面6.00.4kV架空导线对房屋及树木的最小水平和垂直距离线路经过地最大风偏时水平距离(m)最大弧垂时垂直距离(m)裸导线绝缘导线裸导线绝缘导线房屋10.22.52树木10.510.2二、低压电缆的巡视维护二、低压电缆的巡视维护v低压电力电缆种类很多,其型号一般由以下几个部分组成(一)电缆型号的编制绝缘型号 导线型号特征代号内护层外户层代号 电压等级芯数与截面常常忽略VLV224*120 表示:铝线芯聚乙烯绝缘,聚氯乙烯护套,钢带铠装,4120线芯截面

14、 常用低压电缆的载流量(二)低压电缆的巡视内容(二)低压电缆的巡视内容v电缆线路标桩,电缆沟盖板是否完备无缺。v路径附近地面有无挖掘。v沿路径地面上有无堆放重物、建筑材料及临时建筑,有无腐蚀性物质。v沿墙敷设的电缆支架是否固定牢固、电缆有无脱落。v电缆头接点是否发热、烧坏现象。三、低压配电箱和表箱的巡视维护三、低压配电箱和表箱的巡视维护 低压配电箱和表箱是低压线路的重要组成部分,其类型多为铁质、不锈钢或塑壳材质,今年来为保证安全可靠性多采用环氧树脂材料。巡视维护的内容:巡视维护的内容:v1、设备标识是否齐全、准确。v2、箱体安装是否牢固,有无倾斜和基础损坏。v3、箱门是否变形、缺失,门锁是否完

15、备良好。v4、箱体接地是否完备良好,接地可靠并加装护管。v5.、箱体是否锈蚀,是否有渗水现象。v6、箱内开关、表计、引线是否运行正常,有无发热、打火、烧坏现象。v7、箱体安装高度是否满足安全要求,是否有蔓藤物附生。低压断路器(俗称低压负荷开关),主要适用于交流50Hz,额定电流从16A至1250A,额定绝缘电压660V,额定工作电压380(400)V及以下的配电线路中,作为分配电能和线路及电源设备的过载、短路和欠电压的保护。四、断路器(低压开关)的巡视维护四、断路器(低压开关)的巡视维护 在正常情况下,断路器可分别作为线路的不频繁转换及电动机的不频繁起动之用,尤其适用于工业和商业的照明动力配电

16、系统。1、型号及含义:、型号及含义:v目前我们应用最常见的断路器型号为:vDZ 20 (Y/C/J/G)-W /塑料外壳式断路器设计代号短路分断能力级别:Y般,C经济,J较高,G最高壳架等级额定电流数 无飞弧断路器代号 操作方式:手动无,电动:D,转动:Z 极数:二极:2,三极:3,四极:4 脱扣器类别及附件代号用途代号v万能式主要有DW15、DW17、DW20型号;v塑料外壳式常用型号为DZ10、DZ20型号。开关容量10A2500A不等。2、常用的开关类型、常用的开关类型 常用低压断路器按其结构形式可分为万能式(框架式)、塑料外壳式两类。v断路器主要由外壳、操作机构、瞬时脱扣器、灭弧装置等

17、组成。多极断路器的动触头应机械联动,各极能基本同时闭合或断开;垂直安装时,手柄向上运动时,触头向闭合方向运动,手柄向下运动时,触头向断开方向运动 3、主要结构和工作原理、主要结构和工作原理 合闸时,通过机械机构带动动触头向静触头可靠接触,使电路接通;线路过载故障时,故障电流使热双金属元件弯曲变形,推动杠杆使得机械锁定机构复位,动触头脱离静触头,分断线路。基本原理 当被保护线路发生短路故障时,故障电流使得瞬时脱扣机构动作,铁芯组件中的顶杆迅速顶动杠杆使锁定机构复位,实现分断线路的功能。断路器在运行中应定期检查,检查周期视工作条件决定,检查时应切断电源,检查的主要项目包括:4、断路器的运行与维护、

18、断路器的运行与维护 v清除外壳表层尘土污物,尤其注意进出线间的污物,保持良好绝缘,以防造成相间短路。v消除灭弧室外内璧和栅片上的金属颗粒和黑烟灰,保持良好的灭弧效果,如灭弧室损坏则断路器不能继续使用。v长期使用后,可清除触头表面的毛刺和金属颗粒,保持触头之间良好的导电性能。v选用断路器时,各项技术参数应与实际要求相符,各种特性与附件出厂时已设定好,不可随意调整。v使用环境应良好,不得受雨水侵袭,做好防潮措施。5、断路器操作时的安全注意事项、断路器操作时的安全注意事项 v操作断路器分、合操作断路器分、合闸应戴戴绝缘手套或使用手套或使用绝缘操作杆,操作杆,严禁湿手禁湿手操作。操作。v操作操作时不不

19、应面孔正面孔正对断路器,断路器,应侧身操作,防止开关故障弧光短身操作,防止开关故障弧光短路路伤人。人。v断路器在断路器在过载或短路故障跳或短路故障跳闸后,后,应先排除故障或采取必要的措先排除故障或采取必要的措施后方可施后方可进行合行合闸操作。操作。v不可用火不可用火线对地短路或零地短路或零线、火、火线碰接的方法来碰接的方法来试验产品性能,品性能,以免危及人身安全。以免危及人身安全。v检修断路器修断路器应停停电,如必,如必须带电检修修应做好做好齐全的相全的相间防防护措施,措施,保保证绝缘可靠。可靠。v操作断路器操作断路器应两人两人进行,一人操作,一人行,一人操作,一人监护。v断路器不能断路器不能

20、对人身触人身触电及及电力力线路不平衡起保路不平衡起保护作用。作用。五、剩余电流(漏电)保护器的运行维护五、剩余电流(漏电)保护器的运行维护 剩余电流保护器(漏电保护器)是指在规定条件下,当剩余电流(漏电电流)达到某一规定值时,发生报警信号或使被控电路断开的电器。剩余电流保护器能有效防止人身触电事故的发生,防止用电设备漏电、接地故障,防止剩余电流(漏电电流)引起的电气火灾等。结合配电方案及实际情况一般采用三级剩余电流保护,从电源到负荷分别如右图所示:第一级安装在配电柜开关上,剩余电流保护动作的电流整定值为300mA或500mA,动作时间整定值为0.4-1S。第二级安装在表箱开关内,整定值为50m

21、A-200mA,0.1-0.4S,第三级安装在客户终端(家中),其整定值为30mA,0.1S 在正常情况下,电缆、导线、电器、电气设备都会存在实际的剩余电流。例如:v220/380低压线路用的BV型塑料绝缘导线穿管敷设时,每公里大约有剩余电流52mA,v安装在金属构件上的荧光灯,一盏约有0.130mA,v15kW的电动机,启动时有2.63mA,运行时有0.57mA。目 录低压配网的概述和特点12低压配网的运行与维护3常见故障原因及分析一、断路器频繁跳闸一、断路器频繁跳闸 开关出线相线发生短路故障造成。查找线路故障点,排除后开关送电正常。故障原因1:开关出线相线发生接地故障造成(带漏电保护功能,

22、泄漏电流30mA),查找故障点,排除后送电正常。故障原因2:用电负荷过大,开关额定电流容量小,超负荷跳闸。更换相应容量定值的开关或采取负荷分流的方式解决。故障原因3:开关下口引线未压接牢固或引线偏小过流、发热引起开关内部热金属元件弯曲推动操作机构跳闸。重新更换引线或压接引线接头。故障原因4:开关引线压接位置不当造成线鼻烧毁,开关跳闸或烧毁。更换开关,正确压接,连接可靠。故障原因5:开关内部动静触点接触不良或触点烧毁造成。清除触点间的金属颗粒杂质,调整机构或更换开关。故障原因6:开关不超负荷,但设定的容量定值偏小造成跳闸。重新调整容量定值或跳闸机构间隙。故障原因7:开关内部受潮,湿度大,发生连电

23、跳闸。采取防潮措施,通风,保持干燥绝缘。故障原因8:开关失压跳闸。此类跳闸反映在DW15系列开关,需人工手动恢复送电。故障原因9:二、低压线路常见故障,原因分析及处理方法二、低压线路常见故障,原因分析及处理方法(一)断线 受外力破坏造成处理方法 重新接续,导线采用叉接方式,电缆采取压接方式,外敷绝缘套管,保证安全可靠。过负荷造成 处理方法 更换导线或采取负荷分流,减轻线路载流量。线路存在接头,工艺质量造成 处理方法 重新接续,特别是对铜铝氧化现象,使用铜铝过渡线夹,杜绝铜铝直接连接(二)接地(零线或接地极带电)(二)接地(零线或接地极带电)v 原因1:线路中某相火线绝缘损伤搭铁造成,火线电压偏

24、低,零线电压升高处理方法 采用拉路的方式逐步缩小故障区域,确定故障点,消除故障恢复正常。原因2:三相负荷严重不平衡造成变压器中性点位移,零线电压上升 处理方法 三相负荷平衡率不大于20,但往往实际负荷不平衡率偏高,使变压器中性点位移,零线电压升高。处理方法:调整负荷,力求满足平衡率要求,保证中性点接地良好,较长的低压线路必须加设零线重复接地。原因3:零线断线或零线接点接触不良造成。三相四线制供电中零线断线易造成家用电器损坏,单相供电则停电。处理方法 三相四线制供电,零线电流不能大于相线电流的14,零线截面不能小于相线截面的12。单相供电零线截面应和相线相同;零线的连接要牢固可靠,配电变压器及配电屏的引入、引出线应使用铜铝过渡线夹,并加强巡视和维护,特别要进行夜巡,发现接头打火要及时进行处理;三相四线制线路的零线不能装熔断器或单独的开关;断开三相四线制电路时,应先断开相线。原因4:双电源供电 处理方法 存在个别用户双电源供电现象。零线带电,拉开供给该线路的低压开关后仍发现零线或接地带电,一是应考虑个别用户存在双电源供电方式,落实双电源用户切断供电电源进一步查找故障点,消除故障;二是落实线路通道查看是否存在交叉现象,外皮损伤互连造成,虽然该类情况很少但仍存在。
