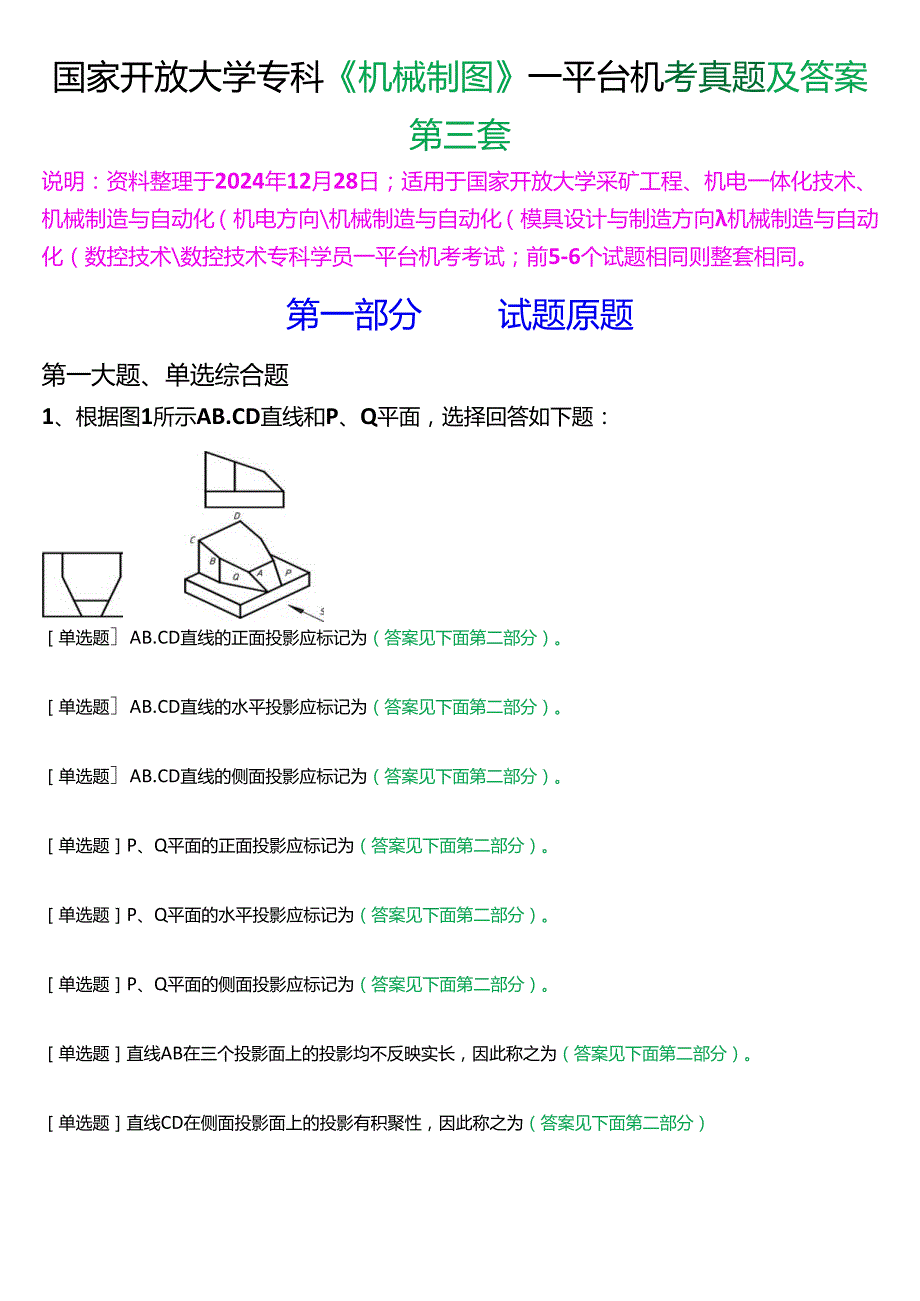

1、国家开放大学专科机械制图一平台机考真题及答案第三套说明：资料整理于2024年12月28日；适用于国家开放大学采矿工程、机电一体化技术、机械制造与自动化（机电方向机械制造与自动化（模具设计与制造方向机械制造与自动化（数控技术数控技术专科学员一平台机考考试；前5-6个试题相同则整套相同。第一部分试题原题第一大题、单选综合题1、根据图1所示AB.CD直线和P、Q平面，选择回答如下题：单选题AB.CD直线的正面投影应标记为（答案见下面第二部分）。单选题AB.CD直线的水平投影应标记为（答案见下面第二部分）。单选题AB.CD直线的侧面投影应标记为（答案见下面第二部分）。单选题P、Q平面的正面投影应标记为

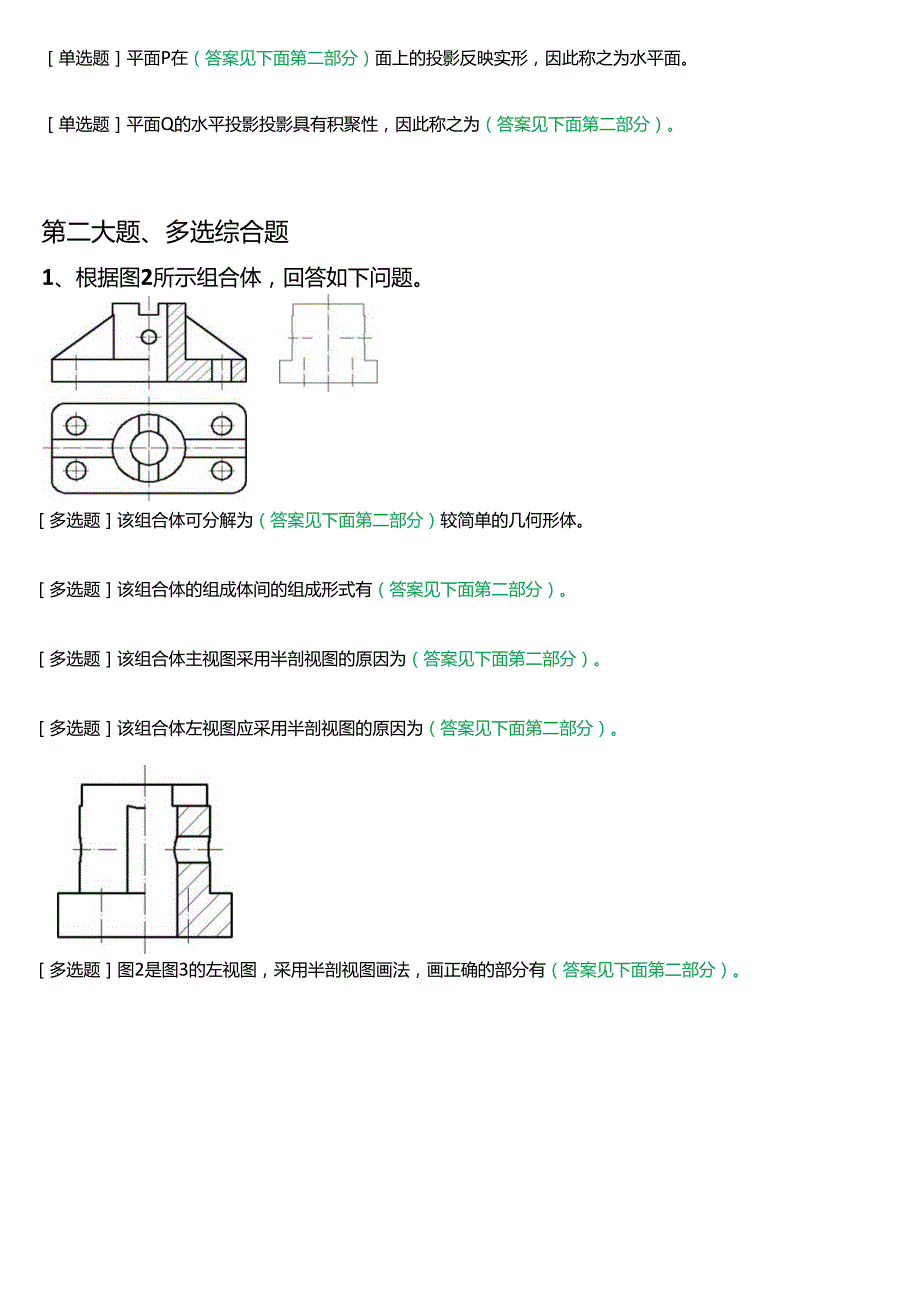

2、答案见下面第二部分）。单选题P、Q平面的水平投影应标记为（答案见下面第二部分）。单选题P、Q平面的侧面投影应标记为（答案见下面第二部分）。单选题直线AB在三个投影面上的投影均不反映实长，因此称之为（答案见下面第二部分）。单选题直线CD在侧面投影面上的投影有积聚性，因此称之为（答案见下面第二部分）单选题平面P在（答案见下面第二部分）面上的投影反映实形，因此称之为水平面。单选题平面Q的水平投影投影具有积聚性，因此称之为（答案见下面第二部分）。第二大题、多选综合题1、根据图2所示组合体，回答如下问题。多选题该组合体可分解为（答案见下面第二部分）较简单的几何形体。多选题该组合体的组成体间的组成形式有

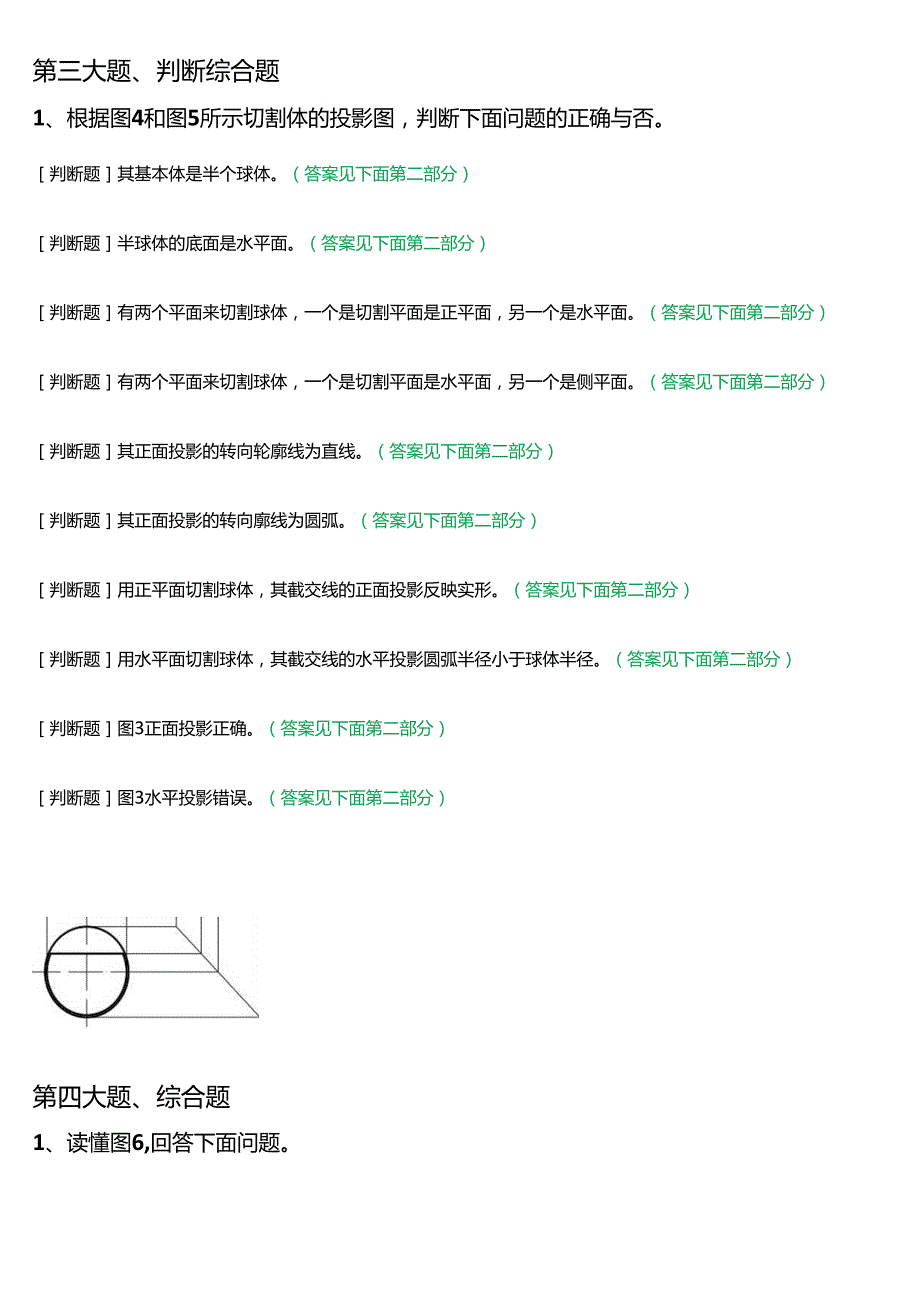

3、答案见下面第二部分）。多选题该组合体主视图采用半剖视图的原因为（答案见下面第二部分）。多选题该组合体左视图应采用半剖视图的原因为（答案见下面第二部分）。多选题图2是图3的左视图，采用半剖视图画法，画正确的部分有（答案见下面第二部分）。第三大题、判断综合题1、根据图4和图5所示切割体的投影图，判断下面问题的正确与否。判断题其基本体是半个球体。（答案见下面第二部分）判断题半球体的底面是水平面。（答案见下面第二部分）判断题有两个平面来切割球体，一个是切割平面是正平面，另一个是水平面。（答案见下面第二部分）判断题有两个平面来切割球体，一个是切割平面是水平面，另一个是侧平面。（答案见下面第二部分）判断
4、题其正面投影的转向轮廓线为直线。（答案见下面第二部分）判断题其正面投影的转向廓线为圆弧。（答案见下面第二部分）判断题用正平面切割球体，其截交线的正面投影反映实形。（答案见下面第二部分）判断题用水平面切割球体，其截交线的水平投影圆弧半径小于球体半径。（答案见下面第二部分）判断题图3正面投影正确。（答案见下面第二部分）判断题图3水平投影错误。（答案见下面第二部分）第四大题、综合题1、读懂图6,回答下面问题。图6填空题该图所示为（答案见下面第二部分）类零件，一个视图是（答案见下面第二部分），另一个是（答案见下面第二部分）。该零件总长为（答案见下面第二部分），最大直径为（答案见下面第二部分）。左端部分
5、直径为（答案见下面第二部分），轴向长度为20的圆柱，有倒角；右端部分是公称直径为14的（答案见下面第二部分）螺纹，有倒角；直径为20,轴向长度为28的圆柱上有一直径为（答案见下面第二部分）的通孔。该零件中表面粗糙度最高为（答案见下面第二部分），最低为（答案见下面第二部分）（每空2分,单选题该零件尺寸主基准是轴心线和（答案见下面第二部分）。（2.5分）单选题剖面图的轴径是（答案见下面第二部分）。（2.5分）单选题图中C2的含义是指45度倒角的（答案见下面第二部分）为2o（2.5分）单选题图中表面粗糙度评定参数Ra的含义为（答案见下面第二部分）。（2.5分）第二部分试题及答案第一大题、单选综合题1
6、根据图1所示AB.CD直线和P、Q平面，选择回答如下题：单选题AB.CD直线的正面投影应标记为（红色字体为本题正确答案选项）。A.a,bc,d,单选题AB.CD直线的水平投影应标记为（红色字体为本题正确答案选项）。B.ab、cd单选题AB.CD直线的侧面投影应标记为（红色字体为本题正确答案选项）。C.a,rbcd单选题P、Q平面的正面投影应标记为（红色字体为本题正确答案选项）。Ap、q,单选题P、Q平面的水平投影应标记为（红色字体为本题正确答案选项）。B.p、q单选题P、Q平面的侧面投影应标记为（红色字体为本题正确答案选项）。CPq单选题直线AB在三个投影面上的投影均不反映实长，因此称之为（
7、红色字体为本题正确答案选项）。A.一般彳源直线或倾斜线单选题直线CD在侧面投影面上的投影有积聚性，因此称之为（红色字体为本题正确答案选项）。B.侧垂线单选题平面P在（红色字体为本题正确答案选项）面上的投影反映实形，因此称之为水平面。B.水平投影单选题平面Q的水平投影投影具有积聚性，因此称之为（红色字体为本题正确答案选项）。A.铅垂面第二大题、多选综合题1、根据图2所示组合体，回答如下问题。多选题该组合体可分解为（红色字体为本题正确答案选项）较简单的几何形体。A.四孔底板B.竖立圆管E.肋板多选题该组合体的组成体间的组成形式有（红色字体为本题正确答案选项）。A.堆砌叠加式B.相交叠加式D.截切式
8、多选题该组合体主视图采用半剖视图的原因为（红色字体为本题正确答案选项）。A.内外结构均需要表达B.主视图左右结构对称多选题该组合体左视图应采用半剖视图的原因为（红色字体为本题正确答案选项）。A.内外结构均需要表达D.左视图前后结构对称多选题图2是图3的左视图，采用半剖视图画法，画正确的部分有（红色字体为本题正确答案选项）。A底板B.圆柱，圆柱孔转向轮廓线C.肋板D.剖面线E.相贯线，截交线第三大题、判断综合题1、根据图4和图5所示切割体的投影图，判断下面问题的正确与否。判断题其基本体是半个球体。（红色字体为本题正确答案选项）答案对判断题半球体的底面是水平面。（红色字体为本题正确答案选项）答案对
9、判断题有两个平面来切割球体，一个是切割平面是正平面，另一个是水平面。（红色字体为本题正确答案选项）答案对判断题有两个平面来切割球体，一个是切割平面是水平面，另一个是侧平面。（红色字体为本题正确答案选项）答案错判断题其正面投影的转向轮廓线为直线。（红色字体为本题正确答案选项）答案错判断题其正面投影的转向廓线为圆弧。（红色字体为本题正确答案选项）答案对判断题用正平面切割球体，其截交线的正面投影反映实形。（红色字体为本题正确答案选项）答案对判断题用水平面切割球体，其截交线的水平投影圆弧半径小于球体半径。（红色字体为本题正确答案选项）答案对判断题图3正面投影正确。（红色字体为本题正确答案选项）答案对判
10、断题图3水平投影错误。（红色字体为本题正确答案选项）答案错第四大题、综合题1、读懂图6,回答下面问题。图6填空题该图所示为（红色字体为本题正确答案选项）类零件，一个视图是（红色字体为本题正确答案选项），另一个是（红色字体为本题正确答案选项）。该零件总长为（红色字体为本题正确答案选项），最大直径为（红色字体为本题正确答案选项）。左端部分直径为（红色字体为本题正确答案选项），轴向长度为20的圆柱，有倒角；右端部分是公称直径为14的（红色字体为本题正确答案选项）螺纹，有倒角；直径为20,轴向长度为28的圆柱上有一直径为（红色字体为本题正确答案选项）的通孔。该零件中表面粗糙度最高为（红色字体为本题正确答案选项），最低为（红色字体为本题正确答案选项）（每空2分，共20分）单选题该零件尺寸主基准是轴心线和（红色字体为本题正确答案选项）。（2.5分）A.左端面单选题剖面图的轴径是（红色字体为本题正确答案选项）。（2.5分）A.20单选题图中C2的含义是指45度倒角的（红色字体为本题正确答案选项）为2o（2.5分）A.直角边长度单选题图中表面粗糙度评定参数Ra的含义为（红色字体为本题正确答案选项）。（2.5分）A轮廓算术平均偏差
