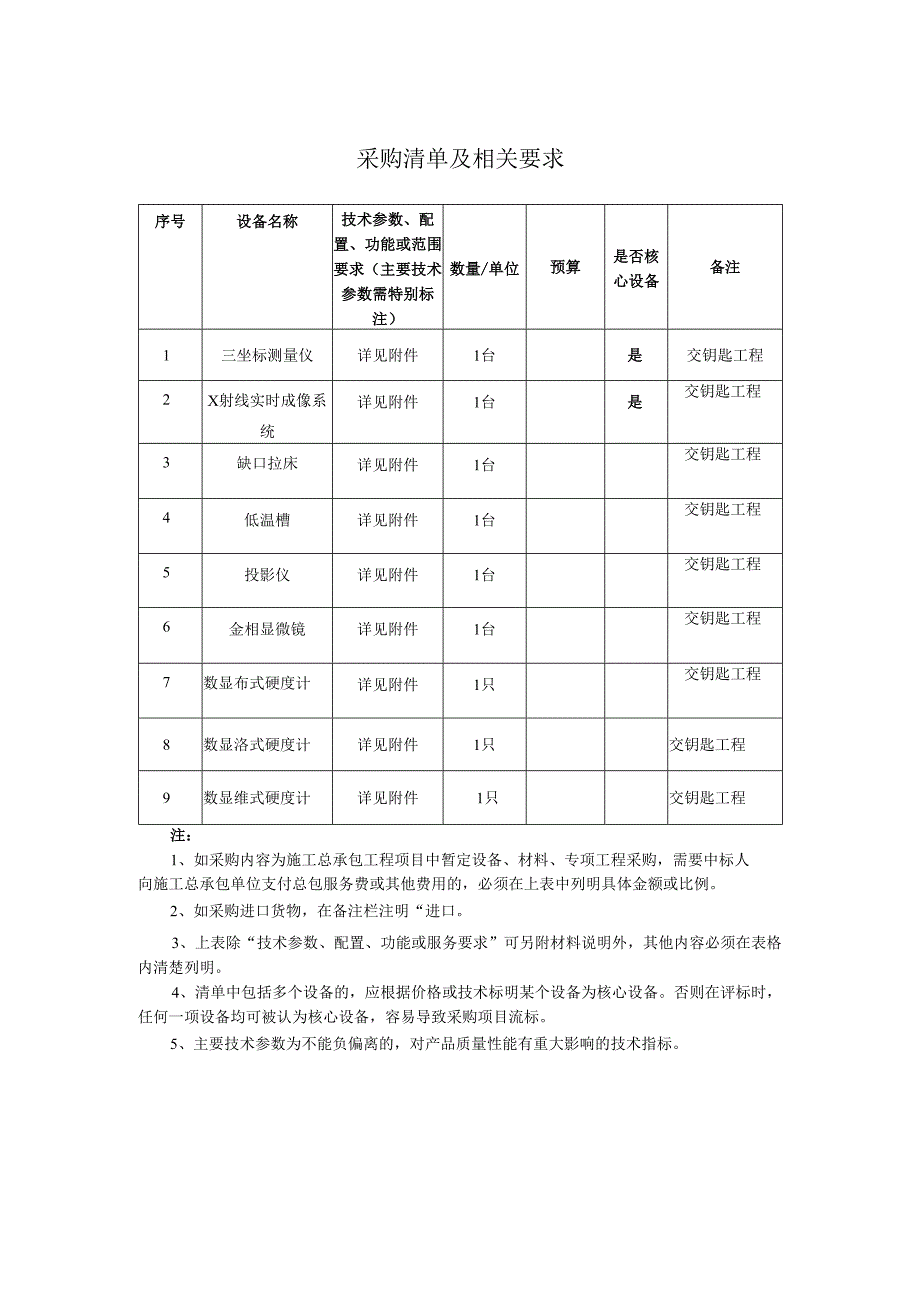

1、采购清单及相关要求序号设备名称技术参数、配置、功能或范围要求（主要技术参数需特别标注）数量/单位预算是否核心设备备注1三坐标测量仪详见附件1台是交钥匙工程2X射线实时成像系统详见附件1台是交钥匙工程3缺口拉床详见附件1台交钥匙工程4低温槽详见附件1台交钥匙工程5投影仪详见附件1台交钥匙工程6金相显微镜详见附件1台交钥匙工程7数显布式硬度计详见附件1只交钥匙工程8数显洛式硬度计详见附件1只交钥匙工程9数显维式硬度计详见附件1只交钥匙工程注：1、如采购内容为施工总承包工程项目中暂定设备、材料、专项工程采购，需要中标人向施工总承包单位支付总包服务费或其他费用的，必须在上表中列明具体金额或比例。2、如

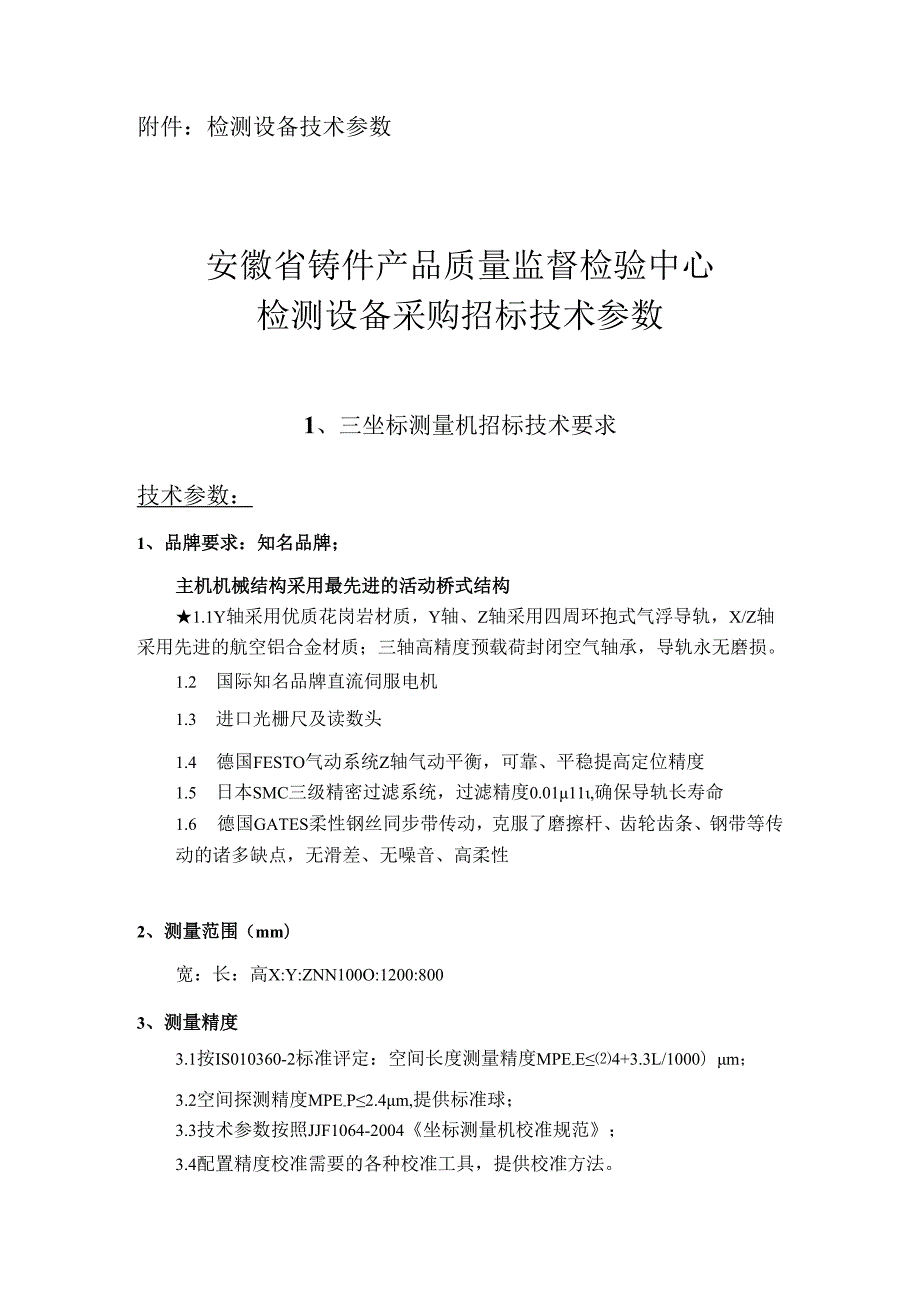

2、采购进口货物，在备注栏注明“进口。3、上表除“技术参数、配置、功能或服务要求”可另附材料说明外，其他内容必须在表格内清楚列明。4、清单中包括多个设备的，应根据价格或技术标明某个设备为核心设备。否则在评标时，任何一项设备均可被认为核心设备，容易导致采购项目流标。5、主要技术参数为不能负偏离的，对产品质量性能有重大影响的技术指标。附件：检测设备技术参数安徽省铸件产品质量监督检验中心检测设备采购招标技术参数1、三坐标测量机招标技术要求技术参数：1、品牌要求：知名品牌；主机机械结构采用最先进的活动桥式结构1.1Y轴采用优质花岗岩材质，Y轴、Z轴采用四周环抱式气浮导轨，X/Z轴采用先进的航空铝合金材质；

3、三轴高精度预载荷封闭空气轴承，导轨永无磨损。1.2 国际知名品牌直流伺服电机1.3 进口光栅尺及读数头1.4 德国FESTO气动系统Z轴气动平衡，可靠、平稳提高定位精度1.5 日本SMC三级精密过滤系统，过滤精度0.0111,确保导轨长寿命1.6 德国GATES柔性钢丝同步带传动，克服了磨擦杆、齿轮齿条、钢带等传动的诸多缺点，无滑差、无噪音、高柔性2、测量范围（mm）宽：长：高X:Y:ZNN100O:1200:8003、测量精度3.1按IS010360-2标准评定：空间长度测量精度MPE-E4+3.3L/1000）m；3.2空间探测精度MPE-P2.4m,提供标准球；3.3技术参数按照JJF1

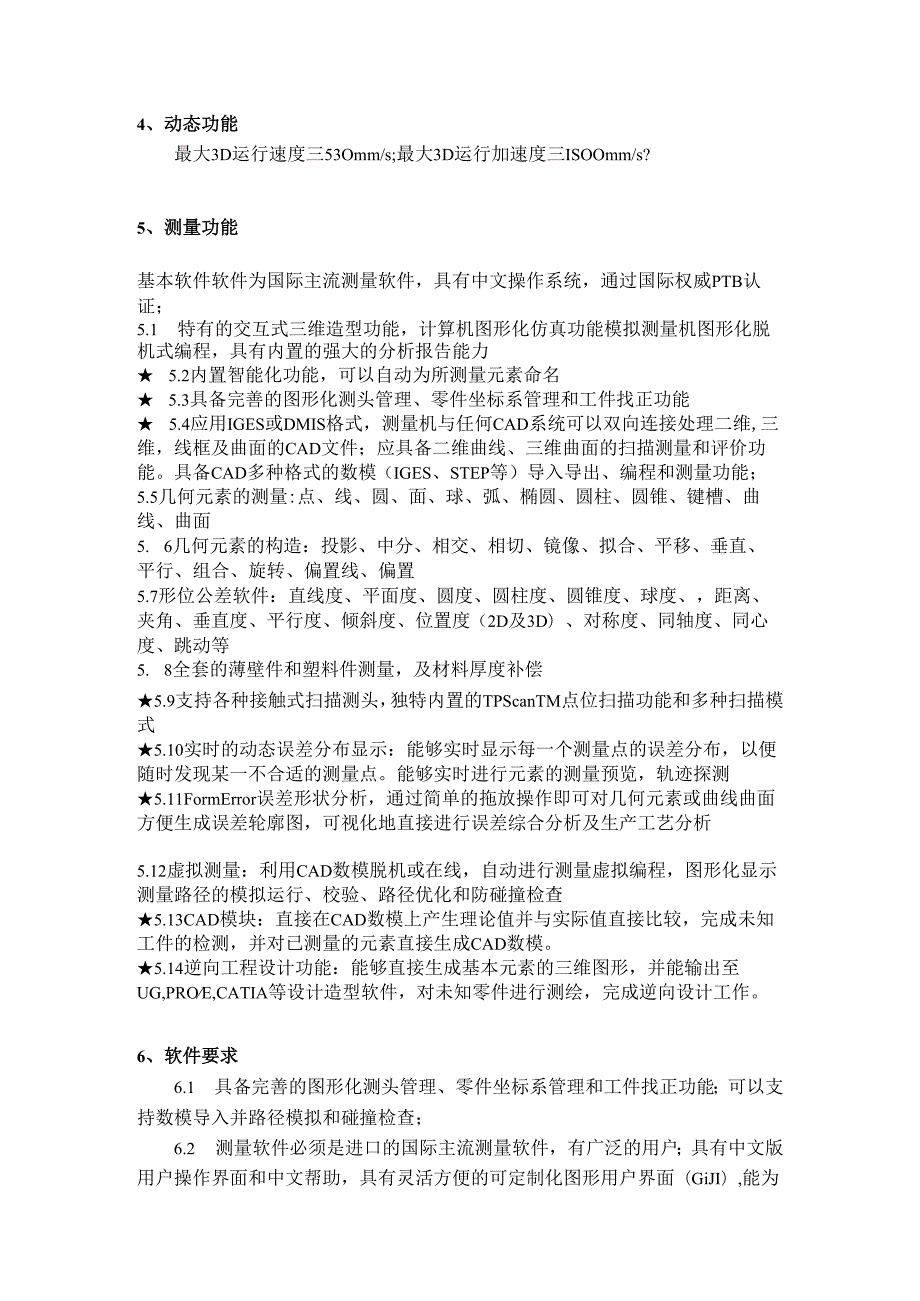

4、064-2004坐标测量机校准规范；3.4配置精度校准需要的各种校准工具，提供校准方法。4、动态功能最大3D运行速度三53Omm/s;最大3D运行加速度三ISOOmm/s?5、测量功能基本软件软件为国际主流测量软件，具有中文操作系统，通过国际权威PTB认证；5.1 特有的交互式三维造型功能，计算机图形化仿真功能模拟测量机图形化脱机式编程，具有内置的强大的分析报告能力 5.2内置智能化功能，可以自动为所测量元素命名 5.3具备完善的图形化测头管理、零件坐标系管理和工件找正功能 5.4应用IGES或DMIS格式，测量机与任何CAD系统可以双向连接处理二维,三维，线框及曲面的CAD文件；应具备二维曲

5、线、三维曲面的扫描测量和评价功能。具备CAD多种格式的数模（IGES、STEP等）导入导出、编程和测量功能；5.5几何元素的测量:点、线、圆、面、球、弧、椭圆、圆柱、圆锥、键槽、曲线、曲面5. 6几何元素的构造：投影、中分、相交、相切、镜像、拟合、平移、垂直、平行、组合、旋转、偏置线、偏置5.7形位公差软件：直线度、平面度、圆度、圆柱度、圆锥度、球度、，距离、夹角、垂直度、平行度、倾斜度、位置度（2D及3D）、对称度、同轴度、同心度、跳动等5. 8全套的薄壁件和塑料件测量，及材料厚度补偿5.9支持各种接触式扫描测头，独特内置的TPScanTM点位扫描功能和多种扫描模式5.10实时的动态误差分布

6、显示：能够实时显示每一个测量点的误差分布，以便随时发现某一不合适的测量点。能够实时进行元素的测量预览，轨迹探测5.11FormError误差形状分析，通过简单的拖放操作即可对几何元素或曲线曲面方便生成误差轮廓图，可视化地直接进行误差综合分析及生产工艺分析5.12虚拟测量：利用CAD数模脱机或在线，自动进行测量虚拟编程，图形化显示测量路径的模拟运行、校验、路径优化和防碰撞检查5.13CAD模块：直接在CAD数模上产生理论值并与实际值直接比较，完成未知工件的检测，并对已测量的元素直接生成CAD数模。5.14逆向工程设计功能：能够直接生成基本元素的三维图形，并能输出至UG,PROE,CATIA等设计

7、造型软件，对未知零件进行测绘，完成逆向设计工作。6、软件要求6.1 具备完善的图形化测头管理、零件坐标系管理和工件找正功能；可以支持数模导入并路径模拟和碰撞检查；6.2 测量软件必须是进口的国际主流测量软件，有广泛的用户；具有中文版用户操作界面和中文帮助，具有灵活方便的可定制化图形用户界面（GiJI）,能为不同软件应用水平的操作者提供了便捷的执行功能和强大的计量软件的方法。6.3CAD模块：直接在CAD数模上产生理论值并与实际值直接比较，完成未知工件的检测，并对已测量的元素直接生成CAD数模。具有扫描功能，可实现测量、CAD文件导入、扫描及测量。配曲面软件，实现曲面扫描、反求，输出CAD文件。

8、6.4逆向工程设计功能：能够直接生成基本元素的三维图形，并能输出至UG,PROE,CATIA等设计造型软件，对未知零件进行测绘，辅助完成逆向设计工作。具有多种通用的输出格式，如IGES、STEP、Excel、DMIS、Generic、XYZ、XML等。*6.5曲线曲面测量模块：自动生成测量路径、测头半径自动补偿和自动建立曲线曲面的数学模型；可依据曲线（名义点）的数学模型自动生成曲线；对空间点、曲线作最佳拟合和实际/名义比较并直接输出；可直接生成曲线或曲面的极限值；直接产生曲线或曲面的误差轮廓图。1.6 配备数据传输功能和以太网接口，要求能联入带网关的局域网。1.7 配备自动测量、编程功能，带操

9、作历史自动记录功能。7、测头系统测量机需配置连续扫描功能7. 1采用两个自由度自动旋转测座，分度W7.5度，加长杆支持；7.1 测头：接触式扫描测头。7.2 测杆：标准测针组,不低于10支测针组合；8、其它要求8.1 带防撞、过载保护功能，手提式集成操作盒；8. 2工作台最大承载重量不低于1800Kg,花岗岩平台；8.3提供工作环境（温度、湿度）要求、计算机系统详细配置；8.4提供全套中文资料及其电子版，包括操作使用说明书；8.5对各部分提供分项报价；8.6提供设备易损件清单并详细报价。2、X射线成像检测装置招标技术要求技术参数1、设备主要技术参数1 .检测方式2 .设备检测范围3 .检测工件

10、重量4 .最大穿透厚度5 .X射线源6 .成像器7 .系统分辨率型臂五维检测工装；CNC离线检测方式800XlOOOmm100kg80mm（Fe）CoMET分体式双焦点射线源iXRS-450；700W/1500WNDT1717M平板探测器3.6LPmm8.铅房外壳辐射泄漏剂量0.5Svh,远低于国家标准2.5Sv/h2、X射线源详细技术参数采用整套瑞士进口COMET分体式双焦点射线源iXRS-450,由以下部件组成:射线管1只iVario高压发生器1套油冷却器1台高压电缆2条1）X射线管MXR-451HP/11主要性能参数1 .最大管电压450kV2 .连续功率700W/1500W3 .焦点尺

11、寸（ENI2543标准）d=0.4mm/d=1.Omm4 .焦点指定（根据IEC336标准）0.2/0.45 .最大管电压下管电流1.5mA/3.3mA6 .过滤窗口3mm+2mmBe7 .靶材料W8 .靶倾度11。9 .辐照角度40oX3010 .冷却介质油11.冷却介质流量（最小）14L/min12 .冷却介质流入温度（最大）5013 .高压电缆接口类型R282）高压发生器主要性能参数1 .高压范围20-450kV2 .调整增量最小步进0.1kV3 .精度1%最大kV值4 .重复性（恒温下）0.01%最大kV值5 .长期高压稳定性0.1%最大kV值6 .温度漂移40ppmoC7 .高压纹波

12、IOm高压电缆时）10V/mA（最小40V）8 .电流范围0-15mA9 .调整增量0.01mA10 .绝对精度0.2%最大mA值11.重复性（恒温下）0.002mA12 .长期电流稳定性土0.1%设置的mA值13 .温度漂移50ppmoC14 .最大功率4500W15 .kV升压和降压时间（在两个工作设置值之间变化时）300ms16 .高压接头类型R2817 .数据传输和控制以太网或RS-23218 .认证CE,CB,NFC741003）油冷却器主要技术参数L冷却能力4500W（AT=IC）2 .冷却液容量12.5L3 .流量214L/minat8bar4 .工作电压230VAC+10%-

13、15%,50/60Hz5 .工作功率0.785kW（Pm8x；230V;50Hz）,1.058kW（Pm8x；230V;60Hz）6 .1米距离处的噪音声级65dB7 .50赫兹（60赫兹）的气流2200m3h（2600m3h）8 .操作温度TO。C+40oC9 .最大向前的压力9.5+0.2bar10 .流量开关打开22L/min12 .热开关打开50oC13 .热开关关闭2451.8、4903.5、7355.3、9807、14710.529421N(62.5、100、125、187.5、250、500、750、1000、1500、3000kgf)3、试件允许最大高度:280mm4、压头中心

14、到机壁距离165mm5、镜头倍率20X6、硬度分辨率0.1HBW7、最小步距0.625m8、电源AC220V,50Hz二、附件标准配置1、大平工作台1个2、V型工作台1个3、硬质合金碳化铝钢球压头：62.5,65,IOmm各1个硬质合金碳化铝钢球：2.5,65,IOmm各1个4、20X数显测微目镜1个5、标准布氏硬度块2块6、蓝牙打印机1个8、数显洛氏硬度计招标技术要求技术参数：1、初试验率:98.07N(IOkgf)、2、总试验力：588.4N(60kgf)980.71(100kgf)1471Nl(150kgf),F1471N3、保荷时间：0-6OS可调4、显示屏：5.6寸电阻型触摸屏，分辨

15、率640*4805、硬度值分辨率：0.1HR6、实验力加载方式：自动加载、保荷、卸载7、转换标准：ASTM_E140-12beIScLI8265-2013、GB/T11728、仪器修正范围：-10.0HR10.0HR步进值OLHR,HR9、数据处理：提供200组单个数据存储功能和100组分组数据储存功能，并10、提供单个数据查看和数据分析功能11、打印配置：内置打印机12、试件最大高度：加丝杠保护套时为100MM,不加丝杠保护套时为170MM13、压痕中心至机壁距离：118MM9、维氏硬度计招标技术要求技术参数：1、维氏标尺：HV0.01,HV0.025,HV0.05,HV0.1,HV0.2,

16、HV0.3,HV0.5,HVl2、试验力：0.098、0.25420.4903、0.9807、1.961、2.942、4.904、9.807(N)102550100200300500100O(gf)3、加载控制：自动(加载/保荷/卸载)4、保荷时间：060秒可调5、测试模式:HV/HK6、硬度值范围：5-3000HV,通过测微计上测量所得数据，将数据输入到硬度计即可得到相应硬度值。示值误差3-5%HV08、试件最大高度：90mm,压痕中心至机壁距离110mm9、光学测量系统：10、物镜：IOX(观察)，40(测量)11、总放大倍数：10OX(观察),400(测量)12、测量范围：0200m13、分度值：0.25m14、XY坐标试台：尺寸：100Xl(X)(mm)行程：2525(mm)分度值：0.01mm15、光源：12V/20W16、光源亮度：10级17、节能模式：设定时间内不操作设备，自动进入待机模式，关闭光源投标人须知：L带号的为主要指标，必须完全响应和满足；2,投标人需具备本地化服务能力，在安徽省区域最好有服务点，服务时间响应要快；3,投标人所投X射线成像系统产品需提供省级生态环境部门颁发的辐射安全许可证；4,投标人需承诺中标后负责用户人员的培训取证、环评验收等工作；同时协助取得省级生态环境部门颁发的辐射安全许可证。
