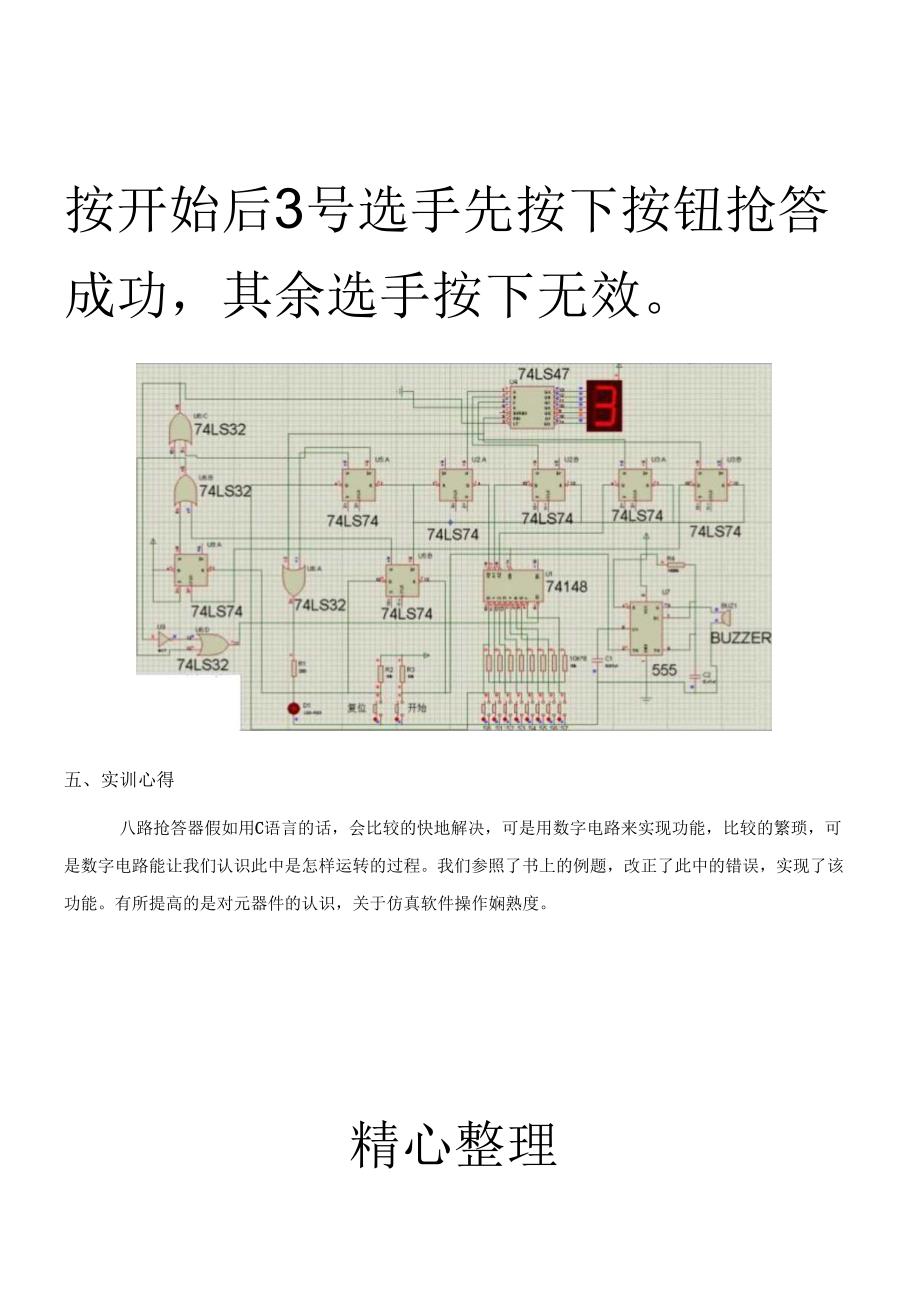

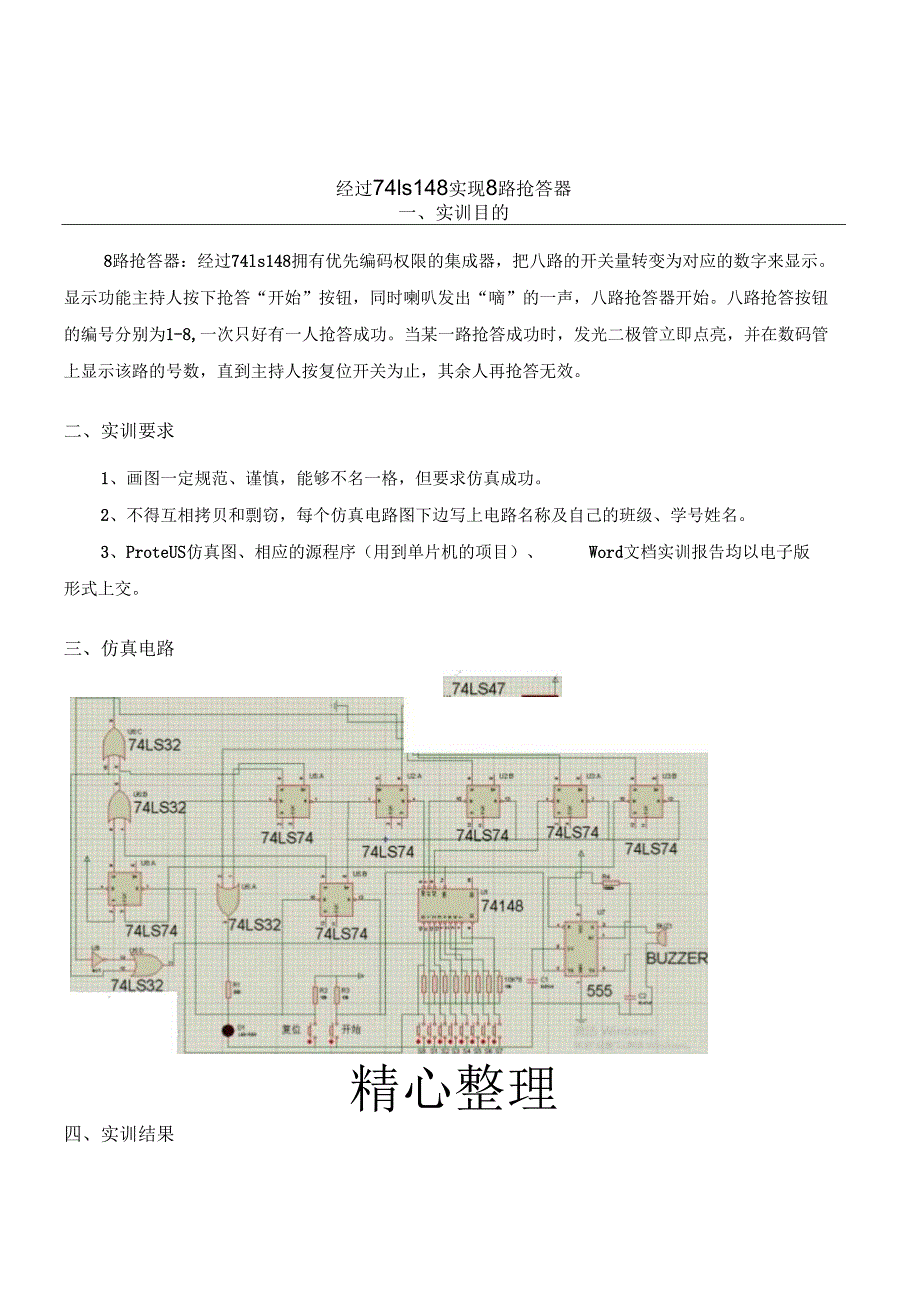

经过74ls148实现8路抢答器一、实训目的8路抢答器：经过74ls148拥有优先编码权限的集成器，把八路的开关量转变为对应的数字来显示。显示功能主持人按下抢答“开始”按钮，同时喇叭发出“嘀”的一声，八路抢答器开始。八路抢答按钮的编号分别为1-8,一次只好有一人抢答成功。当某一路抢答成功时，发光二极管立即点亮，并在数码管上显示该路的号数，直到主持人按复位开关为止，其余人再抢答无效。二、实训要求1、画图一定规范、谨慎，能够不名一格，但要求仿真成功。2、不得互相拷贝和剽窃，每个仿真电路图下边写上电路名称及自己的班级、学号姓名。3、ProteUS仿真图、相应的源程序（用到单片机的项目）、Word文档实训报告均以电子版形式上交。三、仿真电路精心整理四、实训结果按开始后3号选手先按下按钮抢答成功，其余选手按下无效。五、实训心得八路抢答器假如用C语言的话，会比较的快地解决，可是用数字电路来实现功能，比较的繁琐，可是数字电路能让我们认识此中是怎样运转的过程。我们参照了书上的例题，改正了此中的错误，实现了该功能。有所提高的是对元器件的认识，关于仿真软件操作娴熟度。精心整理
