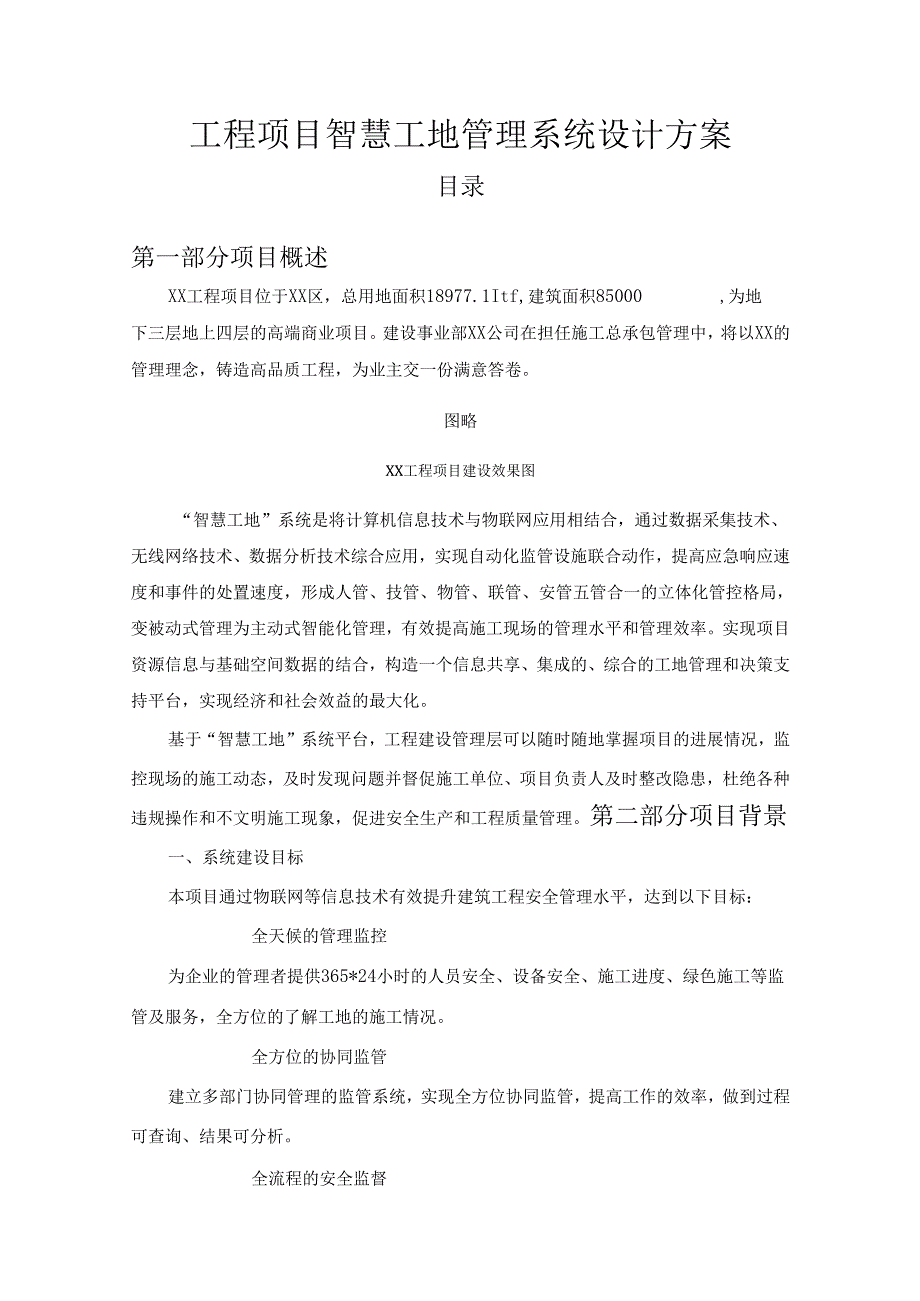

1、工程项目智慧工地管理系统设计方案目录第一部分项目概述2第二部分项目背景2一、系统建设目标2二、项目建设概要3第三部分智慧工地系统总体设计8一、系统总体架构8二、用户权限设计9三、系统接口设计9四、设计原则10五、设计规范11第四部分智慧工地系统详细设计12一、智慧工地应用框架12二、智慧工地集成平台122.1集成平台概述122.2集成平台功能框架132.3智慧工地集成平台Web端13三、可视化前端产品设计203.1视频监控子系统203.2人员管理-实名制管理子系统223.3人员管理-智能安全帽定位243.4塔机安全监控子系统253.5吊钩可视化系统263.6施工升降机安全监控系统283.7降尘
2、喷淋子系统293.8智能用电安全监测系统303.9智能用水监测系统313.10卸料平台安全监测系统323.11车辆出入管理系统333.12高支模安全监测系统353.13深基坑监测系统363.14危险区域红外防护系统383.15大型混凝土测温393.16智能广播子系统403.17VR安全教育42第五部分平台及智能硬件报价45第六部分售后服务454.1服务承诺454.2服务方式464.3故障报修464.4月艮务时限46第一部分项目概述XX工程项目位于XX区,总用地面积18977.1Itf,建筑面积85000,为地下三层地上四层的高端商业项目。建设事业部XX公司在担任施工总承包管理中,将以XX的管理
3、理念,铸造高品质工程,为业主交一份满意答卷。图略XX工程项目建设效果图“智慧工地”系统是将计算机信息技术与物联网应用相结合,通过数据采集技术、无线网络技术、数据分析技术综合应用,实现自动化监管设施联合动作,提高应急响应速度和事件的处置速度,形成人管、技管、物管、联管、安管五管合一的立体化管控格局,变被动式管理为主动式智能化管理,有效提高施工现场的管理水平和管理效率。实现项目资源信息与基础空间数据的结合,构造一个信息共享、集成的、综合的工地管理和决策支持平台,实现经济和社会效益的最大化。基于“智慧工地”系统平台,工程建设管理层可以随时随地掌握项目的进展情况,监控现场的施工动态,及时发现问题并督促
4、施工单位、项目负责人及时整改隐患,杜绝各种违规操作和不文明施工现象,促进安全生产和工程质量管理。第二部分项目背景一、系统建设目标本项目通过物联网等信息技术有效提升建筑工程安全管理水平,达到以下目标:全天候的管理监控为企业的管理者提供365*24小时的人员安全、设备安全、施工进度、绿色施工等监管及服务,全方位的了解工地的施工情况。全方位的协同监管建立多部门协同管理的监管系统,实现全方位协同监管,提高工作的效率,做到过程可查询、结果可分析。全流程的安全监督采用在线执法,远程取证,动态预警等方式实现对建筑工地全方位的安全监督。全方位的数据分析包括自动处理现场的实时数据,共享各种类型的数据为管理提供及

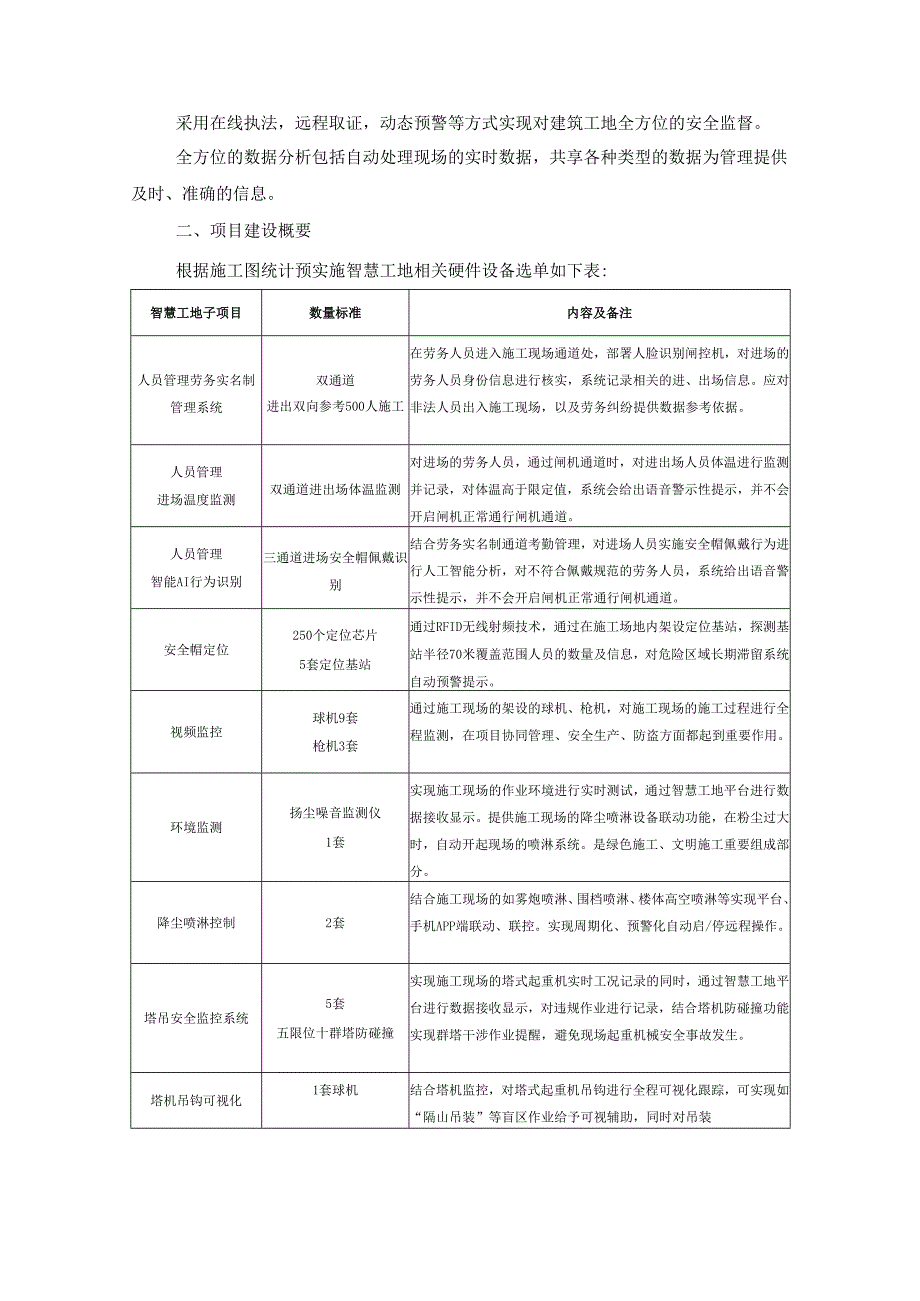

5、时、准确的信息。二、项目建设概要根据施工图统计预实施智慧工地相关硬件设备选单如下表:智慧工地子项目数量标准内容及备注人员管理劳务实名制管理系统双通道进出双向参考500人施工在劳务人员进入施工现场通道处,部署人脸识别闸控机,对进场的劳务人员身份信息进行核实,系统记录相关的进、出场信息。应对非法人员出入施工现场,以及劳务纠纷提供数据参考依据。人员管理进场温度监测双通道进出场体温监测对进场的劳务人员,通过闸机通道时,对进出场人员体温进行监测并记录,对体温高于限定值,系统会给出语音警示性提示,并不会开启闸机正常通行闸机通道。人员管理智能AI行为识别三通道进场安全帽佩戴识别结合劳务实名制通道考勤管理,对
6、进场人员实施安全帽佩戴行为进行人工智能分析,对不符合佩戴规范的劳务人员,系统给出语音警示性提示,并不会开启闸机正常通行闸机通道。安全帽定位250个定位芯片5套定位基站通过RFID无线射频技术,通过在施工场地内架设定位基站,探测基站半径70米覆盖范围人员的数量及信息,对危险区域长期滞留系统自动预警提示。视频监控球机9套枪机3套通过施工现场的架设的球机、枪机,对施工现场的施工过程进行全程监测,在项目协同管理、安全生产、防盗方面都起到重要作用。环境监测扬尘噪音监测仪1套实现施工现场的作业环境进行实时测试,通过智慧工地平台进行数据接收显示。提供施工现场的降尘喷淋设备联动功能,在粉尘过大时,自动开起现场
7、的喷淋系统。是绿色施工、文明施工重要组成部分。降尘喷淋控制2套结合施工现场的如雾炮喷淋、围档喷淋、楼体高空喷淋等实现平台、手机APP端联动、联控。实现周期化、预警化自动启/停远程操作。塔吊安全监控系统5套五限位十群塔防碰撞实现施工现场的塔式起重机实时工况记录的同时,通过智慧工地平台进行数据接收显示,对违规作业进行记录,结合塔机防碰撞功能实现群塔干涉作业提醒,避免现场起重机械安全事故发生。塔机吊钩可视化1套球机结合塔机监控,对塔式起重机吊钩进行全程可视化跟踪,可实现如“隔山吊装”等盲区作业给予可视辅助,同时对吊装作业物进行全程记录,起到事前预警、事后追塑的作用,并提高施工生产作业效率。施工升降机

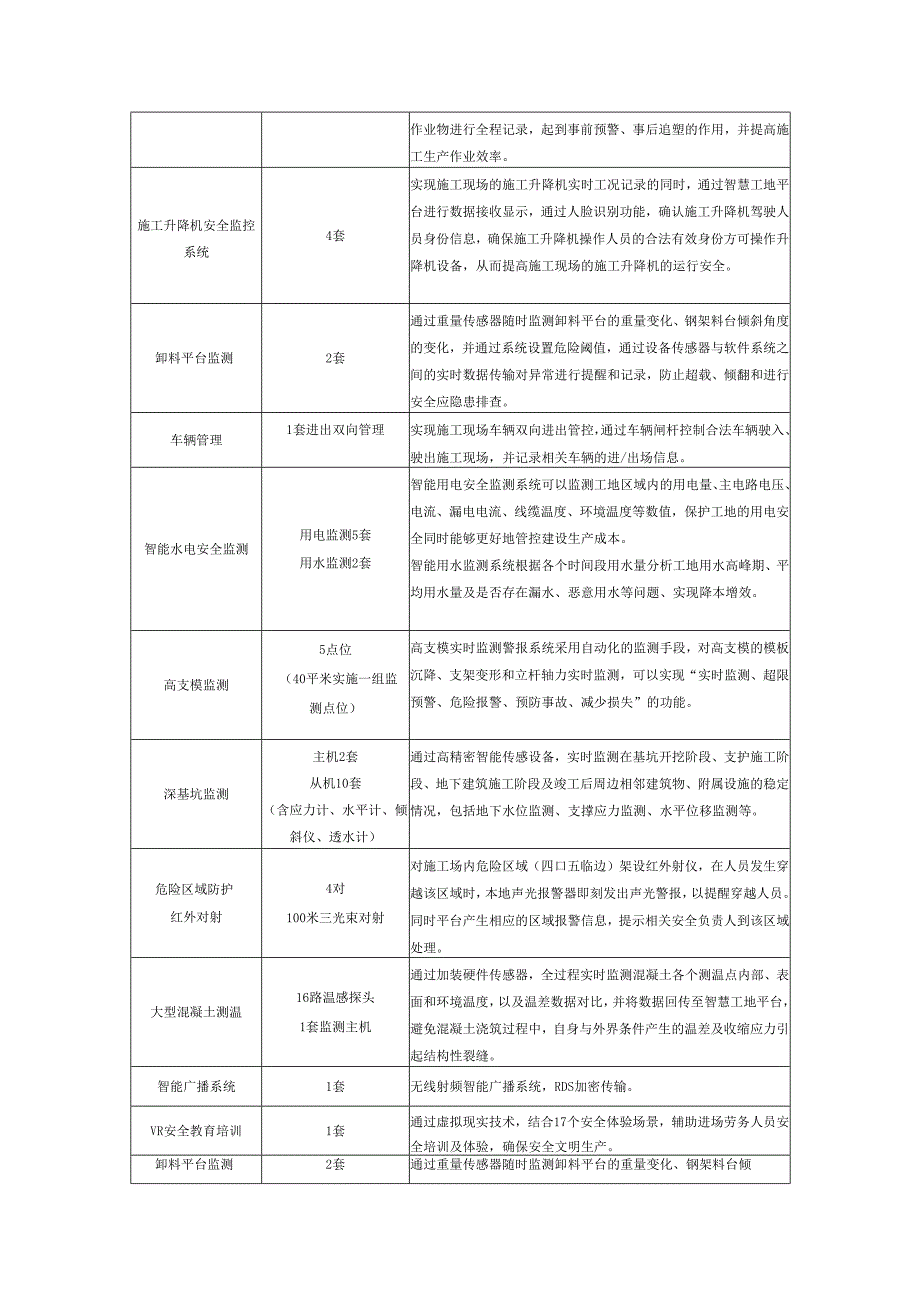

8、安全监控系统4套实现施工现场的施工升降机实时工况记录的同时,通过智慧工地平台进行数据接收显示,通过人脸识别功能,确认施工升降机驾驶人员身份信息,确保施工升降机操作人员的合法有效身份方可操作升降机设备,从而提高施工现场的施工升降机的运行安全。卸料平台监测2套通过重量传感器随时监测卸料平台的重量变化、钢架料台倾斜角度的变化,并通过系统设置危险阈值,通过设备传感器与软件系统之间的实时数据传输对异常进行提醒和记录,防止超载、倾翻和进行安全应隐患排查。车辆管理1套进出双向管理实现施工现场车辆双向进出管控,通过车辆闸杆控制合法车辆驶入、驶出施工现场,并记录相关车辆的进/出场信息。智能水电安全监测用电监测5
9、套用水监测2套智能用电安全监测系统可以监测工地区域内的用电量、主电路电压、电流、漏电电流、线缆温度、环境温度等数值,保护工地的用电安全同时能够更好地管控建设生产成本。智能用水监测系统根据各个时间段用水量分析工地用水高峰期、平均用水量及是否存在漏水、恶意用水等问题、实现降本增效。高支模监测5点位(40平米实施一组监测点位)高支模实时监测警报系统采用自动化的监测手段,对高支模的模板沉降、支架变形和立杆轴力实时监测,可以实现“实时监测、超限预警、危险报警、预防事故、减少损失”的功能。深基坑监测主机2套从机10套(含应力计、水平计、倾斜仪、透水计)通过高精密智能传感设备,实时监测在基坑开挖阶段、支护施
10、工阶段、地下建筑施工阶段及竣工后周边相邻建筑物、附属设施的稳定情况,包括地下水位监测、支撑应力监测、水平位移监测等。危险区域防护红外对射4对100米三光束对射对施工场内危险区域(四口五临边)架设红外射仪,在人员发生穿越该区域时,本地声光报警器即刻发出声光警报,以提醒穿越人员。同时平台产生相应的区域报警信息,提示相关安全负责人到该区域处理。大型混凝土测温16路温感探头1套监测主机通过加装硬件传感器,全过程实时监测混凝土各个测温点内部、表面和环境温度,以及温差数据对比,并将数据回传至智慧工地平台,避免混凝土浇筑过程中,自身与外界条件产生的温差及收缩应力引起结构性裂缝。智能广播系统1套无线射频智能广
11、播系统,RDS加密传输。VR安全教育培训1套通过虚拟现实技术,结合17个安全体验场景,辅助进场劳务人员安全培训及体验,确保安全文明生产。卸料平台监测2套通过重量传感器随时监测卸料平台的重量变化、钢架料台倾斜角度的变化,并通过系统设置危险阈值,通过设备传感器与软件系统之间的实时数据传输对异常进行提醒和记录,防止超载、倾翻和进行安全应隐患排查。智慧工地集中监控指挥中心80寸LED液晶防爆屏监控指挥中心是开展调度和指挥的办公场所,以及支撑平台基础设备运维的场所,其建设应满足企业各部门的日常安全监管和突发安全事件的应急处置需求。户外LED数字展示大屏1套通过施工现场入口处,搭建LED数字化信息展示大屏
12、幕,实时展示场内人员动态信息、车辆出入数据、环境作业数据以及项目VCR演示视频。该系统的建设以项目现场应用为基础,能够实现横向的各参与方(如业主、监理、咨询公司)的协同管理,纵向与集团公司层面进行信息互通,同时提供标准化的接口协议,可实现数据对第三方平台的对接分发。基于我们现有的功能及项目需求,其前期可搭建的系统架构图如下,后期可按照项目的实际需求进行升级优化,从而实现所提出的围绕项目的全生命周期建立一个支撑现场管理、互联协同、智能决策、知识共享的一整套项目现场管理的信息化系统。桌面管理I一1大屏蜂Q2手机APP碘屏数据采集融合数据动示多平台分发礴及权限配置人员管理幡项目协同通道考勤管理塔吊安
13、全监控吊钩可视化监控升触I安全监控卸料平台监控烟感消防监控车辆出入管理酶雌巡检日志资料共享电黜动火管理合同管理扬尘噪音监测降尘喷淋控制施工用电管理当前项目平台的功能围绕人员管理、设备管理、质量安全监管、绿色施工、进度管理及多方协同管理展开,实现对工地现场人员、设备、环境、流程全要素的信息化,并通过GlS的形式进行展示,实现可视化、智能化的管理。在接入数据的基础上实现动态展示、分析预警、并按照工地的组织结构权限进行划分和设定,实现数据的有效监管。项目部可通过桌面应用、大屏、APP及触摸屏来查询数据,实现随时随地的管理。人员管理人员管理主要围绕施工现场的劳务人员、项目管理人员进出施工场区进行管理,
14、通过进出管理能够防范非法人员进入工地,通过闸机处的视频形为分析,判定务人员安全帽佩戴是否规范,结合红外采集入场人员体温并记录;施工过程管控帮助管理人员更好的把控劳务工人的施工时长,在规定时间是否未出工地等,评估施工工效及风险。设备管理1、塔吊监控:通过各种传感器能够监控塔吊的运行工况,并实现超载、超力矩报警及区域保护,因为现场的塔吊均涉及交叉施工,所以需上群塔防碰撞功能;2、升降机监控:该项目有处于高层建筑,需要上施工升降机,通过司机身份识别,防止非法人员操作,减少作业风险;3、车辆管理:可在工地的车辆进出口加装车辆出入监控,实时统计进出的车辆,还可设置黑名单防止非法车辆进入工地;同时项目部可
15、自行加装洗车槽,保证出工地的车辆不会带尘土到外面的道路中,对市容市貌造成影响。4、视频监控:当前项目工地已安装视频监控系统,可考虑将该视频监控数据接入到平台中,实现远程的监督监管。5、红外对射:对施工场内危险区域(四口五临边)架设红外射仪,在人员发生穿越该区域时,本地声光报警器即刻发出声光警报,以提醒穿越人员。同时平台产生相应的区域报警信息,提示相关安全负责人到该区域处理。质量安全管理。质量安全在设备监控的基础上,核心还是针对人的管理,通过提高对人的意识、技能的培训,从而从源头上保障安全、质量。1、巡检日志:项目人员在现场巡查的时候可随时发起整改,管理人员可跟进整改的过程和结果,并对整改的内容
16、进行统计分析,帮助管理人员能够更好的排查和分析问题。2、资料共享:现场的各种技术、安全、质量等各种文档及规章制度可上传后,所有进行查阅,减少信息传递的不及时,实现随时随地的学习。绿色施工。监管单位对工地的施工环境越发的重视,需要实时显示环境数据并对能有针对超标环境有治理的功能,同时还涉及到能耗治理。1、环境监测:通过扬尘噪音监测设备,能够实时统计PM2.5、PMI0、噪音、温度、湿度等,并设置报警值,当超标则及时提醒。现已采购1台,可接入平台中。2、喷淋控制:通过与雾炮、地面喷淋、塔吊喷淋联动,可实现手动、自动(与扬尘噪音设备联动)、定时(根据施工时间挂钩)的降尘作业,对现场环境的治理更全面。
17、进度管理。工地可通过将工地的施工计划导入到系统中并分配对应的责任人,项目在施工过程中可随时更新施工进度,管理人员无需相关人员到场,实时都在开进度会议。项目协同。在施工过程中会涉及到其他关联方(如监理、甲方等)的联动,实时的互动沟通既能够提高施工效率,也能够提高用户满意度,为业务的业务开展铺路。第三部分智慧工地系统总体设计一、系统总体架构应用层平台远程视频监控建设烟感消防人员管理进度管理I特种设备管理-I办公绿色施工项目协同运维管理体系标准规范体系标准接口交换层视频标准协议I.I视题辘基酰信息采集现场数据采集数据传输层项目、企业、人员接口安全、质量、环境标艇口数据中心()A3gz4g无线网络与感
18、知层以太网视频触传感器塔吊触扬尘监控噪声雌实名制管理闸机安全保障体系平台是物联网、移动互联、大数据技术在建筑行业的典型应用,根据运营商在产品安装、调试过程中制定的“运维管理、服务保障”体系和国家制定的“标准规范”体系,整体框架设计为:数据采集与感知层、数据传输层、数据存储中心、指挥中心、标准接口与数据交换层、平台建设、应用层。A数据采集与感知层主要由前端监控设备的各种传感、遥感设备与采集分析主机组成。它可以通过传感器采集施工现场的安全、质量、人员数据,通过监控主机进行数据分析和过滤,实现施工现场安全、质量的检测与报警。数据传输层施工现场的设备安装监控主机后,并通过3G/4G及有线方式进行数据的
19、传输,将现场设备采集的数据远程传到数据中心进行存储,数据采集和传输使用了物联网技术。数据中心对设备采集到的数据和业务办公的数据在中心统一存储和进行访问。主要有项目、企业、人员、设备、业务、视频、设备采集和报警数据等。标准接口与数据交换层详细说明参考本章节“系统接口设计”。应用层应用层使用对象为项目管理人员及工作人员等,其应用功能模块参考本章节“平台功能设计”二、用户权限设计系统支持用户管理、角色管理、权限管理等。(1)用户管理可对系统用户的基本信息、单位信息等进行管理。(2)角色管理系统需根据单位的类型、用户职位等进行角色划分。(3)权限管理系统需根据用户的情况赋予不同的角色,进而进行严格的权
20、限管理,查看不同的数据及执行不同的操作。三、系统接口设计系统包括了多个应用系统,并与外部系统协同工作。因此,系统的接口设计包括了两个方面,一是系统内部的接口设计,二是与外部系统之间的接口设计。系统内部接口是智慧工地系统内部的各类接口:无线数据传输接口、视频监控接口、本地数据交换接口、业务系统接口、GlS地理信息系统接口、短信系统接口、门户网站信息发布接口、以及后续扩展应用开发接口等。系统必须能提供标准化的接口,且各接口应实现模块独立,封装为独立的服务,符合SoA架构的相关规范,满足SoA架构的相关要求。四、设计原则为确保系统建成后能够达到预期目标,项目建设过程中,将具体遵循以下原则:规划先导,
21、超前设计在技术和设计与应用上着眼未来与全局,既要满足行政执法工作的直接需求,又要适应企业现状下其他工作的应用需求。A统一标准,分布实施严格遵循国家和省的有关规定,确保技术、标准、协议和接口统一,坚持分布实施、分布推进、分层推经、分阶段实施建设。整合资源,信息共享充分利用职能部门现有的网络、信息、设备等资源,把增量投入与存量有机的结合起来,促进互联互通和信息共享。安全可靠,保障有力采用政府认定的安全保密措施和手段,建立健全组织、制度、安全等保障体系,确保系统的安全可靠。实用性原则坚持按需建设的原则,以业务为先导,正视管理层和现场管理痛点。系统兼容性原则数据定义与系统接口等方面应与相关行政主管部门
22、的系统兼容一致,保证数据的可交换性和业务流程的可交互性。开放性原则建议提供一个开放的、易于维护的、灵活的、易于扩展的、统一的标准数据接口,以达到和外单位系统的应用数据能够无缝的进行数据交换。扩展性原则充分考虑业务规模和结构的发展变化,系统构架和应用开发均具备可扩展性,能够随着应用的逐步完善和信息量的逐渐增加不断地进行扩展。稳定性原则系统设计要保证系统正常工作的能力和在错误干扰下重新恢复和启动的能力,不至于因某个动作或某个突发事件导致数据丢失和系统瘫痪。五、设计规范根据项目实际需求和国家有关法规的要求,我们经过认真研究、分析设计本系统方案。该系统具有性能先进、质量可靠、经济实用等特点,而且该系统
23、具有方便扩展、与其它信息系统实现无缝连接的能力。为实现安防系统的可视化管理奠定了基础。依据的相关规范包括:建设依据国家相关法律规章、国家和行业相关标准、相关研究成果等资料进行规划设计,依据的相关规范具体如下: 建筑工程施工现场视频监控技术规范(JGJ/T292-2012) 安全防范工程技术规范(GB50348-2004) 城市监控报警联网系统通用技术要求(GA/T669-2006) 视频安防监控系统技术要求(GA/T368-2004) 安全防范系统通用图形符号(GA/T74-94) 安全防范系统验收规则(GA308-2001) 民用建筑电气设计规范(JGJ/T16-92) 建筑物电子信息系统防
24、雷技术规范GB50343-2004) 电气装置安装工程施工及验收规范(GBJ232-92) 塔式起重机(GB/T5031-2008) 关于进一步加强企业安全生产工作的通知(国务院2010年23号) 塔式起重机安全规程(GB5144-2006) 建筑起重机械安全监督管理规定(建设部166号) 空气中粉尘浓度的光散射式测定法LD98-1996 公共场所空气中可吸入颗粒物(PMIO)测定方法光散射法(WS/T206-2001) 工作场所空气中有害物质监测的采样规范(GBZI59-2004) 环境空气总悬浮颗粒物的测定重量法(GB/T15432) 中华人民共和国国家计量检定规程一光散射式数字粉尘测试仪
25、JJG846-1993) 环境噪声自动监测系统技术要求(暂行) 建筑施工场界环境噪声排放标准(GB12523-2011) 污染源在线自动监控(监测)系统数据传输标准(HJ/T212-2005) 电声学声校准器(IEC60942-2003) GB/T15381-94会议系统电及音频性能要求 GB/T16858-1997采用数据链路协议的会议电视远端摄像机控制规程 GT/T50311-2000建筑与建筑群综合布线系统工程设计规范 GB-50169-92电气安装工程接地装置施工及验收规范 GB-50254-96电气安装工程低压电器施工及验收规范第四部分智慧工地系统详细设计一、智慧工地应用框架智慧工
26、地在项目工地的部署及执行是全方位的。通过引入智慧工地集成平台帮助项目工地实现全方位、全时段的监控管理,有效的提升管控效率;同时在项目工地独立开辟一个区域部署智慧展厅,全方位、一站式的将工地的信息化情况进行集中展示,便于更好的向领导、项目管理人员、施工人员进行讲解和体验,形成从上到下的认知;智慧工地的部署需要项目方全方位的配合,通过制度的引导和督导落地,才能将智慧工地真正的应用下去并产生成效。二、智慧工地集成平台2.1 集成平台概述智慧工地管理平台是一整套软件、硬件结合的系统化产品,通过硬件设备的监控及数据采集、平台的统计及分析的闭环流程,建立基于施工过程管理,建立互联协同、安全监控体系,并通过
27、对所采集的数据进行挖掘和析,提供预测和预案,实现对工地的可视化和智能化管理。通过一站式平台,集中呈现工地现场的设备、安全、质量、环境、人员等各块信息,将工地的平面图植入到系统中,并在当前平面图的基础上显示各种设备的监控分布,可直接点击查看各设备的监控状态和数据分析,实现可视化的管控。2.2集成平台功能框架智意工地项目平台功能椎架那t三三3IIASgSI螂iI贿办公IifejII项目恫施I三度SH劳务实S制人员考勤颤塔吊安全监控吊钩可视化监控开降机安全四卸料平台监控烟感;肖防监控车辆出入菅理嬲蜻幽$日志邮共享姒部合同管理魅炊扬尘噪音监测除尘喷淋控制施工用电管理胴32.3智慧工地集成平台Web端1
28、平台驾驶舱通过一站式平台,集中呈现工地现场的设备、安全、质量、环境、人员等各块信息,将工地的平面图植入到系统中,并在当前平面图的基础上显示各种设备的监控分布,可直接点击查看各设备的监控状态和数据分析,实现可视化的管控。2)用户管理当用管理员账号登陆平台时,可看到平面图右侧按钮“用户管理”,可创建项目的组织架构并配置劳务及项目人员账号,可通过该账号登录劳务版及工地版APP,实现移动办公。3)权限管理当用管理员账号登陆平台时,可看到平面图右侧按钮“权限管理”,可以添加角色并为这些角色分配不同的权限,实现不同角色的差异化管理。4)工程信息可查看相关建设、监理、设计、勘察企业的信息展示,包括企业名称
29、企业信息、官网链接、工程资质、工程案例、项目负责人等;可查看项目的信息展示,包括工程类型、总建筑面积、审批状态、计划工期、工地详址等。5)人员管理智能分析。其涵盖现场施工总人数的实时统计、现场劳务人员各工种出工统计、场内人员数量24小时变化趋势、各工种出工历史统计、人员地域/年龄/性别/受教育分布情况统计。人员管理。可排量导入、删除劳务人员信息,同时对于劳务工人进行信息的编辑及完善,实现劳务人员的档案管理。考勤管理。可按部门、姓名、手机号、日期查看劳务人员的考勤记录,并可设置考勤异常范围并查询相应考勤异常人员,全面掌握现场人员的考勤情况。6)现场监控塔吊监控子系统。可看到塔吊近七天设备作业强
30、度/设备违章排名/司机违章统计的各项监控数据,查询设备的运行、违章及司机作业记录,通过动画实时塔吊运行状态,可远程查看吊钩眼视频图像。图略升降机监控子系统。可看到升降机近七天设备作业强度/设备违章排名/司机违章统计的各项监控数据,查询设备的运行、违章及司机作业记录,通过动画实时升降机运行状态。卸料平台监控子系统。可看到卸料平台近七天设备作业强度/设备违章排名/司机违章统计的各项监控数据,查询设备的运行、违章及司机作业记录,通过动画实时卸料平台运行状态。烟雾报警监控子系统。可在平面图中显示其点位分布,针对探测器可显示在线状态及报警状态,同时可配置紧急联络人,当出现火灾报警时可进行电话或消息提醒;
31、车辆出入管理子系统。车辆进出工地时进行抓拍并统计,可看到场内车辆的变化情况和历史车辆的详细信息,更利于车辆的管理和监督。7)数字办公巡检管理子系统。可查看APP发起的各种巡检事项,如现场照片、巡检结果、审批流程等,同时对于有争议的内容平台有权进行二次的编辑完善。资料管理子系统。当有资料变更,技术人员将资料上传到系统中并设置提醒人,用户可在APP下载资料进行查看和确认,随时随地能接收。8)绿色施工扬尘噪音监测子系统。可查看PM2.5/10实时监测数据,并提供当前及过去24小时的监测统计数据波形图;通过设置报警参数,当达到该数值后进行远程报警数据推送;同时提供未来72小时的天气预报,包含天气、气温
32、PM2.5/10,风速等数据信息,方便相关人员依据天气变化提前做出应对;智慧工地演示环境安全39167756.6db1182口PMZSPMlO55I-静ITSP17.946.6%)二0.3ms274温度丽400200300时间MKMt极;M202025-05:16:411#tsp168202(三)3-2505:06:34ftl*tsp3432020-03-25Pmlo3042020032505X)6:34Mtsp3432O2O-O3-2S05:06:.雌1*pml304202003-2501:55:54tsp218MM-25.在镯S备雌没笛pm25Pmlo设国名标惭空I,在线降尘喷淋控制子系
33、统。可实现远程及现场手动降尘喷淋,在自动模式下可设置定期启动时间,也可设置超限数值自动启动;用电管理子系统。可看到实时用电、用水情况的分类占比、详细数据、趋势分析,全面掌握能源消耗情况;还可远程控制用电、用水开关,远程配置自动开关,合理分配能源,节约使用能源。三、可视化前端产品设计3.1视频监控子系统视频监控无疑是施工企业对施工现场最直观的科技监管手段之一。现代监控的联网、高清、无线三方面更加贴合工地行业应用的实际场景。项目远程视频监控系统可应用于项目施工生产、质量、安全、文明施工管理等方面,管理者可及时掌握施工动态,对施工难点和重点及时监管。监控范围全面覆盖现场出入口、施工区、加工区、办公区
34、和主体施工作业面等重点部位,还可结合移动单兵设备、进行工地常规巡检或应急救援、隐患排查、项目验收、组织专家进行远程指导等情况使用。网络拓扑前端摄像头所采集的监控数据通过流媒体网关上传到阿里云,可视化平台可通过从流媒体网关获取数据并在应用端显示;RTMP摄像头RTSP摄像头3.2人员管理-实名制管理子系统产品概述从业人员(实名制)考勤管理子系统可采用低频射频卡或人脸生物识别技术实现对工地劳务人员、企业自身内部员工等进行实名制的管理。从实名制信息注册、考勤、数据上传、统计查询,形成基本的数据资料,为农民工维权及避免企业遭受恶意讨薪打下坚实基础。主机.人脸识别显示屏系统功能1、精准考勤拒绝纠纷工地采
35、用门禁、三辐道闸等实时生产设备采集劳务人员出工信息和记录,数据实时上传至云服务,保障APP端和企业管理数据实时更新,准确的考勤记录避免相关劳资纠纷的发生。2、表单汇总准确便捷自动生成出工率、工资表等汇总信息,减少人为计算中出现的维漏,数据更精确,统计、核算便捷。3、信息实况及时掌控相关工人个人信息情况、考勤记录汇总、安全培训明细等信息一览无余,实时了解工地情况,避免劳务分包,甚至层层转包情况下与项目部产生的人员管理脱节问题。4、移动化连接高效管理及时外出办公,手机端可随时随地查看所管辖分组的人员在场情况、工程施工人员信息、人员安全培训记录、当日出工明细等,解放管理,让管理更加高效便捷。5、体温
36、监测监测工人体温数据,超出范围闸机禁止入内,同时本地报警,后台发生报警提示,使体温与实名进行绑定,使管理人员有据可查,体温与每个人身份进行绑定,便于管理。6、安全帽佩戴识别智能安全帽佩戴识别系统基于智能图像识别技术,通过实时监测劳务工人是否佩戴安全帽并智能提醒,可有效避免劳务工人因不佩戴安全帽而引发的安全事故。同时,结合智能安全帽区域实时定位产品,实现对遇险人员快速救援。3.3人员管理-智能安全帽定位系统概述智能安全帽是以工人实名制为基础,以物联网+智能硬件为手段,通过工人佩戴装载智能芯片的安全帽,现场安装基站数据采集和传输,实现数据自动收集、上传和语音安全提示,最后在移动端实时数据整理、分析
37、清楚了解工人现场分布、个人考勤数据等,给项目管理者提供科学的现场管理和决策依据。系统功能 区域人员统计:可查询区域或者作业面人员人数的展示,单击区域或作业面展示人员数量,工种种类,各工种人数的柱状图。 禁入区域告警:工作人员在系统做初始化时,限定该人员的禁入区域,当人员闯入进入区域时,平台会推送告警消息给管理人员(可配置)。 辅助考勤管理:即以佩戴智能安全帽人员最早进入监测区域时间和最晚退出检测区域时间的工时,减去中间不在场内的时间计算工作工时,形成工时考勤记录。工人身份识别:管理人员可以利用带有NFC扫描模块的手机或者其他设备,对员工安全帽进行扫描后可以立刻查询该员工人员信息、,同时可以上
38、传此次检查是奖励,惩罚。回传奖励加分,回传惩罚减分。在每月、季度、年度对所有员工进行评比,系统输出人员积分排名。奖惩条目可追溯。3.4塔机安全监控子系统塔式起重机安全监控管理系统,通过采集塔机的高度、角度、回转、吊重、风速等数据,整合数据后有效的预防塔式起重机超重超载、碰撞、倾覆等安全事故隐患,同时通过4G网络将数据传输到服务器上,配有系统管理平台(PC端、手机端),方便管理者查看数据,同时平台还具有数据分析、报警分析、使用分析等功能,杜绝塔吊的违规使用。基础功能塔机重量、幅度、高度、回转、力矩、风速、倾角基础功能;防碰撞功能(1)单机区域防碰撞功能:对施工现场的高压线、马路等有可能的危险区域
39、进行标注,提示报警,最多支持16区域;(2)多机群塔防碰撞功能:与塔机邻近的塔机进行无线通讯,分析塔吊行走轨迹,发生碰撞前进行报警,最多支持32台塔吊通讯;远程调试支持远程数据调试,提升工作效率,减少售后工作量;远程故障分析根据现场传感器数据及设置数据,分析设备存在问题,如传感器故障、设置错误故障等问题,及时解决现场设备问题,保证设备数据准确好用;3.5吊钩可视化系统塔式起重机吊钩可视化系统是基于塔吊作业需求,根据实际工况,向市场推出的一款全新智能化吊装作业视频引导系统,该引导系统能实时以高清晰图像向塔吊司机展现吊钩周围及吊装作业区域实时的视频图像,使司机能够快速准确地做出正确的操作和判断,解
40、决了施工现场塔吊司机的视觉盲区,远距离视觉模糊,地面引导易出差错等行业难题。能够有效避免事故的发生,是新形势下提高工地现场施工效率、减少安全事故率减少人力成本、推广数字化标准工地等不可或缺的效率神器。路由器基础功能结合塔机监控产品,集成式工控机对摄像头进行控制,可配置球机、枪机两种摄像头进行跟踪,更换摄像头时只需要对软件进行设置即可;远程调试支持远程数据调试,提升工作效率,减少售后工作量;视频存储支持视频存储,同时可将现场的实时数据以文字方式叠加到视频中,观看同放视频,数据一目了然;远程人脸识别本系统支持人脸识别,识别后将人脸信息传输至远程服务器,使管理人员更加了解现场司机信息。同时支持远程下
41、发人脸、删除人脸(PC端、手机APP均可)等功能,方便管理人员对司机身份管理。塔机监控数据与吊钩可视化监测视频叠加传输支持塔机的监测数据,如塔机的吊重、幅度、回转、高度、力矩等数据,叠加到吊钩可视化的视频监测画面上,通过无线传输传送到地面视频监控中心,通过视频监控就可以了解塔机的实时监控数据。3.6施工升降机安全监控系统施工升降机安全监控系统,通过采集施工升降机的高度、速度、门限位、重量、倾角等数据,能够有效的预防升降机的超速、超重、上限位等安全事故隐患,系统采用摄像头进行人数识别,更好的落实各地颁布的“施工升降机8+1”方案,人数超员禁止升降机运行,系统配有人脸识别模块,保证专业人员操作特种
42、设备。系统所获取的数据通过4G网络将数据传输到服务器上,配有系统管理平台(PC端、手机端),方便管理者查看数据,实时了解现场设备运行情况。基础功能施工升降机高度、速度、重量、门限位、上限位等功能;电机监测功能监测现场电机的功率,根据功率数值判断电机的工作状态,同时也可以根据功率判断现场重量;人数识别功能通过摄像头智能分析现场升降机轿厢内人数,超出人数升降机停止工作,配合地方文件执行,减少事故伤亡数量;违章抓拍功能现场可以配备摄像头,当设备发生违章报警时,同时拍照抓拍现场图像,将图片上传至服务器,方便后来查看;人脸识别功能现场配有人脸识别系统,专业人员进行人脸比对成功后可以操作升降机,保证专业人
43、员对升降机进行操作;远程调试功能支持远程数据调试,提升工作效率,减少售后工作量;智慧工地大标g安全项目名称123456苜页实名NM环塔升降机烟感Ig智能水表JU料台国常能电表r塔机a养护室高支植3. 7降尘喷淋子系统系统概述当现场出现PMI0、PM2.3等颗粒物超标后,管理人员可通过手动、定时方式进行现场的喷淋作业,提高工地的施工环境。我们仅提供喷淋控制器,可对接雾炮喷淋、塔吊喷淋、墙面喷淋等多种喷淋设备,支持平台的远程操控。应用效果针对降尘喷淋:在施工过程中,由于管理措施不完善,一些工地粗放式施工。如料堆遮挡不够完整、严密,造成容易起尘的物料、渣土外逸;不能及时清理建筑垃圾、渣土等;施工现场
44、的路面不能及时清扫、出入工地的机动车不能及时清洗等等,均易产生建筑扬尘。针对自动控制:1、APP手动控制。管理人员无需到现场便可开启设备喷淋,避免人工处理;2、定时控制。项目方可根据施工周期及施工环境来配置定时喷淋,比如在闷热的夏天上班前喷淋3分钟,提高空气湿润度,提升施工环境;3、与扬尘噪音联动。当检测到颗粒物超标后系统自动喷淋,实现自主的降尘作业,提高施工环境。3.8智能用电安全监测系统智能用电安全监测系统可以监测工地区域内的用电量、主电路电压、电流、漏电电流、线缆温度、环境温度等数值,通过监测的各种数值对用电环境进行分析,监测用电电量的同时通过监测的参数分析用电环境的安全,保护工地的用电
45、安全。用电量采集采集现场用电电量,将数据发送到平台端,通过平台分析各个时段用电量,总用电量等数据;电流、电压采集采集配电箱的电流、电压数值,根据数值分析是否存在过压、过流报警等;漏电检测检测现场是否有漏电电流,出现漏电情况进行报警;线缆温度监测监测线缆温度,通过线缆温度与环境温度进行对比,差值过大则过热报警;智影用电安全破洞余统3.9智能用水监测系统智能用水监测系统可以监测工地每个区域的用水量,根据各个时间段用水量分析工地用水高峰期、平均用水量及是否存在漏水、恶意用水等问题。用水量采集采集区域用水量,用水总量,每日用水量等;报表数据分析平台接收数据后,将生成报表方式分析每日用水量,各个时段用水量等分析,通过电脑端和手机APP查看;智犍水表蓝测系疣3. 10卸料平台安全监测系统卸料平台是施工现场常搭设各种临时性的操作台和操作架,一般用于材料的周转。在材料
