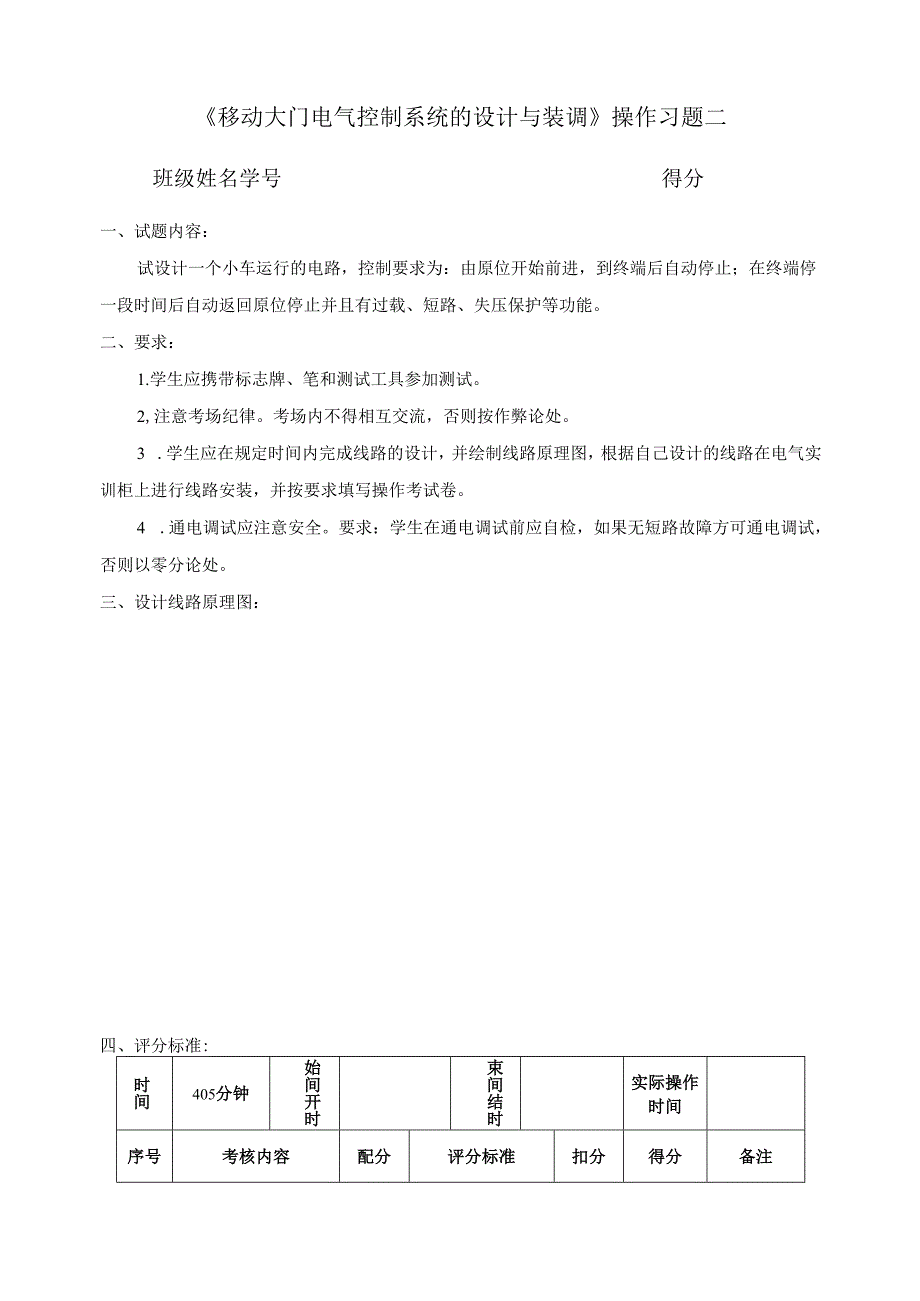

《移动大门电气控制系统的设计与装调》操作习题二.docx

1、移动大门电气控制系统的设计与装调操作习题二班级姓名学号得分一、试题内容：试设计一个小车运行的电路，控制要求为：由原位开始前进，到终端后自动停止；在终端停一段时间后自动返回原位停止并且有过载、短路、失压保护等功能。二、要求：1.学生应携带标志牌、笔和测试工具参加测试。2,注意考场纪律。考场内不得相互交流，否则按作弊论处。3 .学生应在规定时间内完成线路的设计，并绘制线路原理图，根据自己设计的线路在电气实训柜上进行线路安装，并按要求填写操作考试卷。4 .通电调试应注意安全。要求：学生在通电调试前应自检，如果无短路故障方可通电调试，否则以零分论处。三、设计线路原理图：四、评分标准:时间405分钟始间

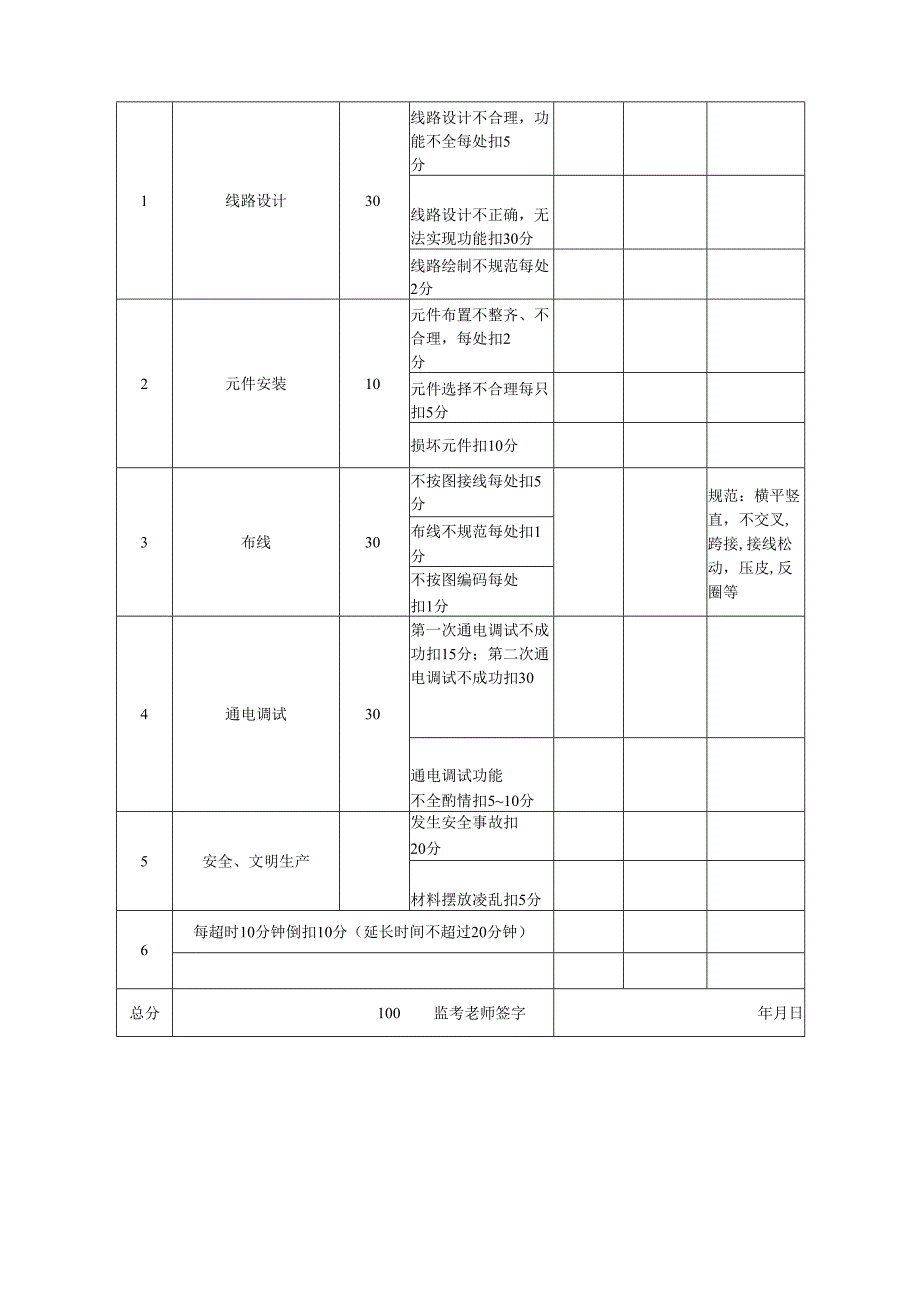

2、开时束间结时实际操作时间序号考核内容配分评分标准扣分得分备注1线路设计30线路设计不合理，功能不全每处扣5分线路设计不正确，无法实现功能扣30分线路绘制不规范每处2分2元件安装10元件布置不整齐、不合理，每处扣2分元件选择不合理每只扣5分损坏元件扣10分3布线30不按图接线每处扣5分规范：横平竖直，不交叉,跨接,接线松动，压皮,反圈等布线不规范每处扣1分不按图编码每处扣1分4通电调试30第一次通电调试不成功扣15分；第二次通电调试不成功扣30通电调试功能不全酌情扣510分5安全、文明生产发生安全事故扣20分材料摆放凌乱扣5分6每超时10分钟倒扣10分（延长时间不超过20分钟）总分100监考老师签字年月日
