土木工程制图作图题.doc

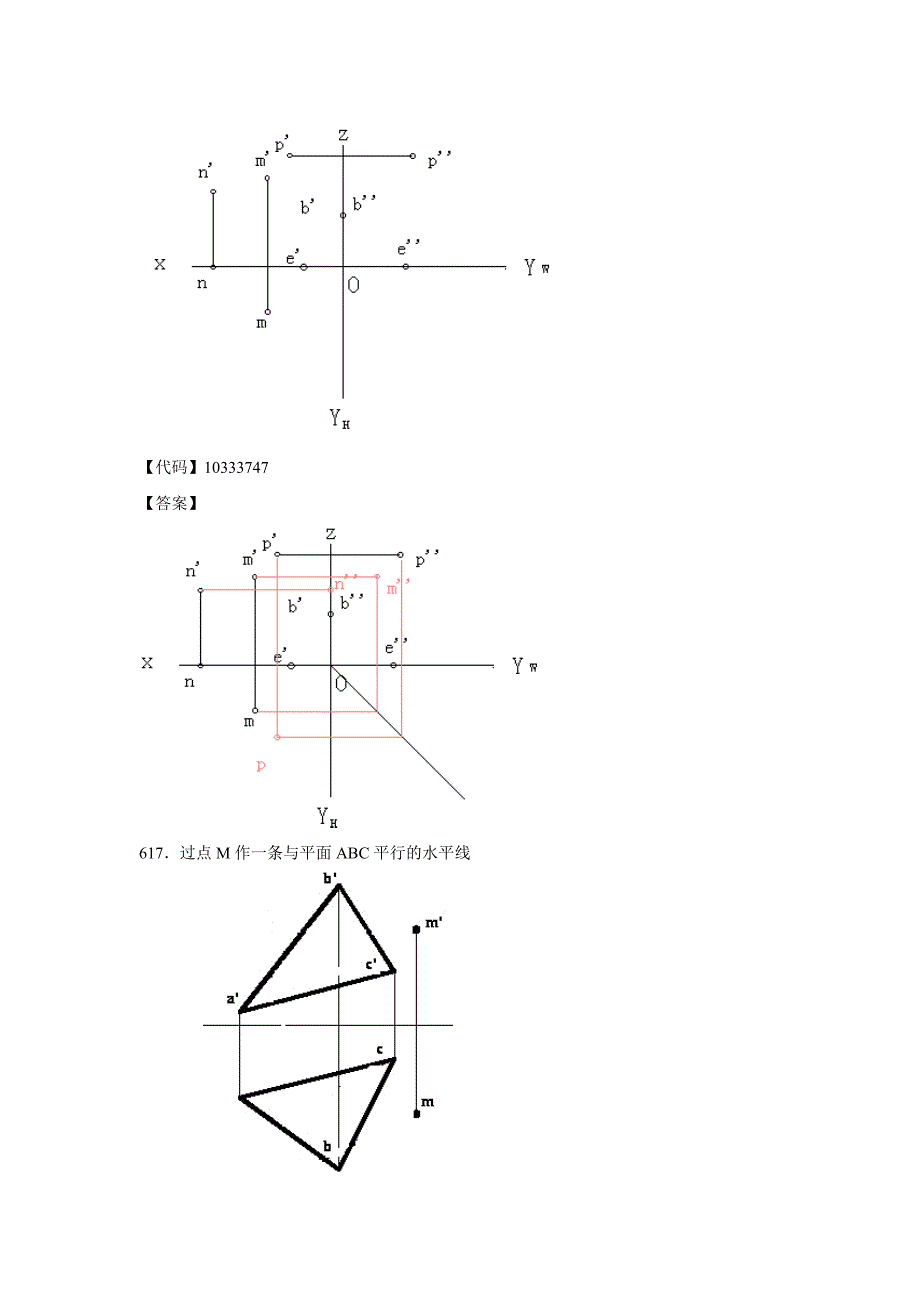

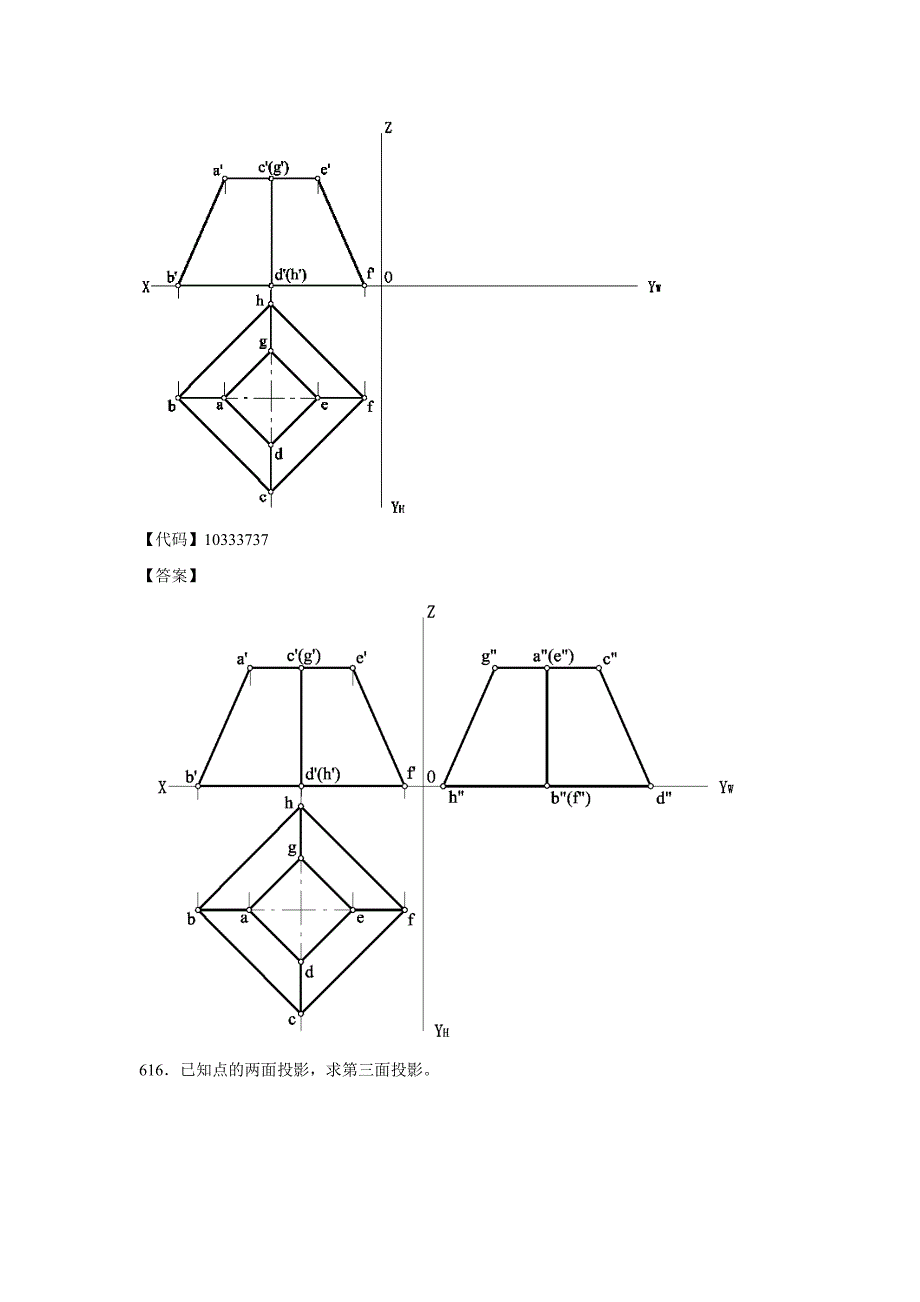

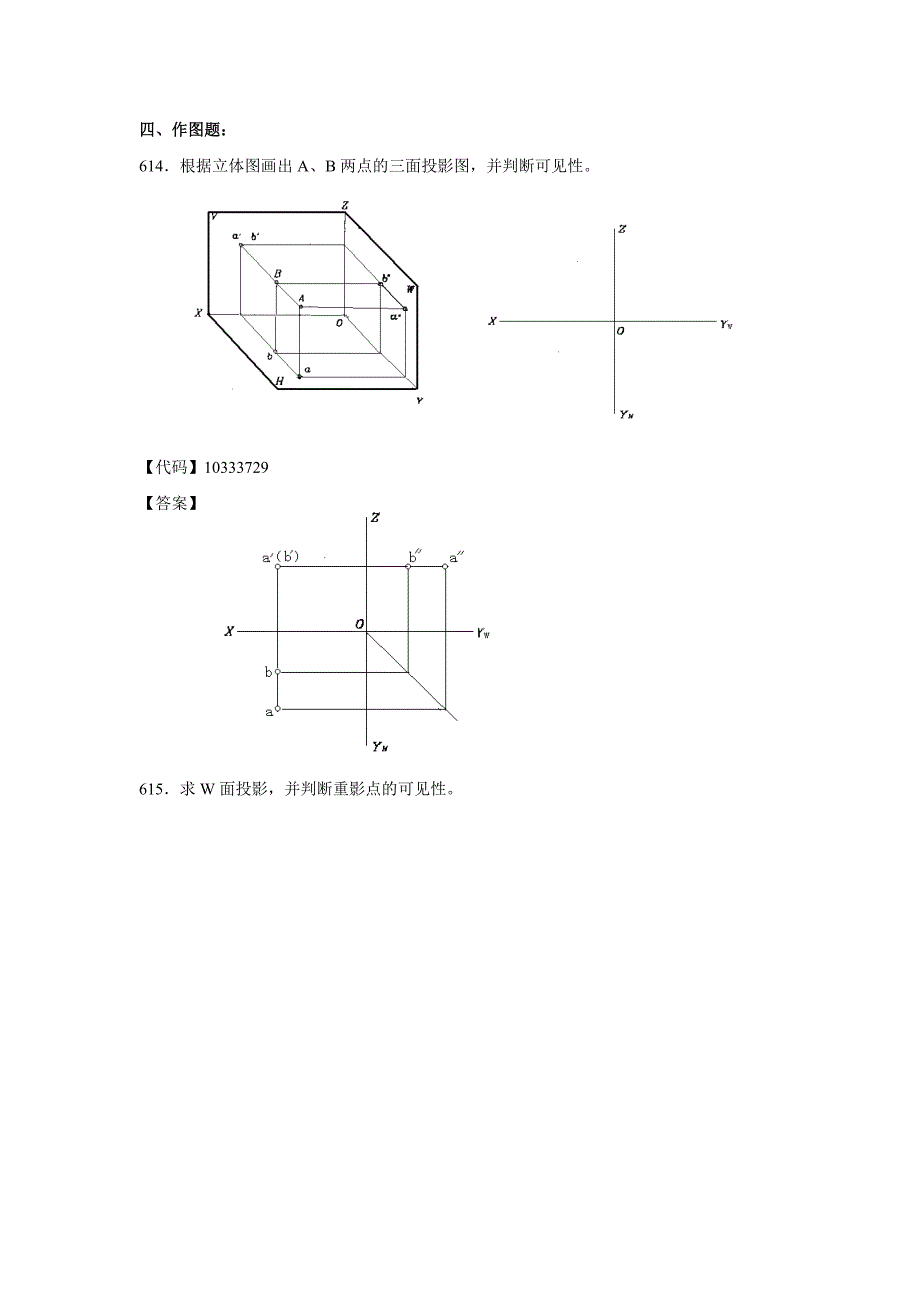

1、四、作图题：614根据立体图画出A、B两点的三面投影图，并判断可见性。【代码】10333729【答案】615求W面投影，并判断重影点的可见性。【代码】10333737【答案】616已知点的两面投影，求第三面投影。【代码】10333747【答案】617过点M作一条与平面ABC平行的水平线【代码】104515177【答案】618求点的三面投影。【代码】104558337【答案】619绘制水平线的三面投影图。【代码】104551347【答案】620绘制侧平线的三面投影图。【代码】104581357【答案】621已知正方形ABCD为铅垂面，边AB为水平线，完成ABCD的两面投影。【代码】1045513

2、67【答案】622已知AB线段的正面投影和对V面的倾角=30，补全其水平投影。 【代码】104539397【答案】有两个种解 623求做直线的实长和倾角。【代码】104551377【答案】624已知正三棱柱的H面投影，高30，请完成其三面投影。【代码】104551387【答案】625已知三棱柱两面投影以及其表面上的点AB的一个投影，请完成三棱柱的点的三面投影。【代码】104551397【答案】626已知正四棱锥的H面投影，高为30，请完成其三面投影。【代码】104551407【答案】627求平面内点的另一个投影。【代码】104551416【答案】628补出正垂面的第三面投影【代码】104551

3、426【答案】629补出一般位置平面的第三面投影。【代码】104551436【答案】630补出下列平面的第三面投影【代码】104551456【答案】631补出水平面的第三面投影。【代码】104551467【答案】632补出平面的第三面投影，并判断平面与投影面的相对位置。【代码】104551477【答案】633补出平面的第三面投影，并判断平面与投影面的相对位置。【代码】104551487【答案】634求三角形ABC对H面得倾角。 【代码】104551497【答案】635如图已知点的V面投影，求H、W面投影。【代码】104551507【答案】636求下列个直线的第三面投影，并说明个直线是何种位置直

4、线。 MN是 线【代码】105351586【答案】637已知矩形ABCD的顶点在EF直线上，补全此矩形的二面投影。【代码】105351566【答案】638补全ABCDE的正面投影（AEBC）【代码】105351574【答案】639求直线与平面的交点并判断可见性。【代码】105351584【答案】639已知直线AB的投影，将直线AB按AC：CB=3：2进行分割，求作分割点C的投影。ba b a 【代码】105351598【答案】640已知AB=BC，BC对V面的倾角为30，且bcOX，求作AB，BC的水平投影。【代码】105351606【答案】641过点M作ABC的垂线，并求出垂足K和MK的实长

5、代码】105341615【答案】642.、求二平面的交线，并判别可见性。【代码】105351623【答案】643根据坐标A(25,30,20)，画出点A的三面投影图。【代码】105321639【答案】644根据已知投影，补全平面四边形ABCD的水平投影。【代码】105341647【答案】645已知直线AB端点B的投影，AB长15mm，且垂直于H面，求其投影。【代码】105331659【答案】646已知直线CD的投影，求CD上点E的投影，使CE：ED=3：1。【代码】105331668【答案】647已知CD在H面上，=30。，CD=30，C点的坐标（15，15，0），D在C点的右后方，求cd

6、cd和cd。【代码】105351676【答案】648在EFG内作距V面为20mm的正平线。【代码】105351686【答案】650完成平面的第三面投影，并判断平面的空间位置。 【代码】105331697【答案】 一般位置平面 正垂面651已知平面图形的一个投影，试求其另一个投影【代码】105331707【答案】652已知平面图形的一个投影，试求其另一个投影 【代码】105331716【答案】653求下列个直线的第三面投影，并说明个直线是何种位置直线。 AB是 线【代码】105331728【答案】 铅垂线654已知CD/W面，点C、D离V面分别为5mm和15mm，求其投影。 【代码】10535

7、1739【答案】655已知直线AB/V面，求AB的其他投影。【代码】105331747【答案】656求AB线上C点的投影，使AC:CB=3:2，并求AB和C点的W面投影。【代码】105331759【答案】657已知FG在EMN所在的面上，求FG的H面投影。【代码】105351767【答案】658完成平面的第三面投影，并判断平面的空间位置。 【代码】105331779【答案】 侧面图 一般位置平面 659已知平面图形的一个投影，试求其另一个投影。 【代码】105351787【答案】660已知平面图形的一个投影，试求其另一个投影。【代码】105351798【答案】 661已知EF线上点K的H投影k

8、求k。【代码】105351809【答案】一 【答案】二 662已知点K在ABC上，求点K与ABC的其他面投影。【代码】105331819【答案】663过点A作V面垂直面（=30。）。【代码】105341827【答案】一 【答案】二 664已知平面图形的一个投影，试求其另一个投影。【代码】105321839【答案】665已知平面图形的一个投影，试求其另一个投影。 【代码】105351848【答案】666根据直观图，作A点投影图，尺寸在图中量取。【代码】105351859【答案】667求下列个直线的第三面投影，并说明个直线是何种位置直线。 CD是 线【代码】1053151867【答案】 一般位置

9、直线668判别下列各点是否在直线上。 C点是否在AB直线上【代码】105331879【答案】一 【答案】二：根据直线的定比性直接做，如下: C点在AB直线上669已知EFW面，EF=20mm，E点在F点的右边，作EF的三面投影。【代码】105331888【答案】670判别点K是否在AB上。【代码】105331899【答案】一 【答案】二 671作A（5，10，5）、B（10，0，5）点的投影图。【代码】105321909【答案】672求下列各直线的第三面投影，并说明各直线是何种位置直线。 EF是 线【代码】105331919【答案】 EF是正平线673求下列各直线的第三面投影，并说明各直线是何

10、种位置直线。 AB是 线【代码】105331928【答案】 E点不在直线CD上674判别下列各点是否在直线上。 E点 CD上【代码】105331938【答案】 E点不在CD上676判断直线AB、CD的相对位置。【代码】105331948【答案】 AB、CD直线平行677在直线AB上求一点C，使C点到V、H的距离相等。【代码】105331957【答案】678求三棱锥表面上的各点的另一投影。【代码】105331969【答案】679根据立体图，在投影图上找出ABC 、ABE、BDE、AEF的三面投影。【代码】105331978【答案】680完成下列点的第三面投影，并判断两点的相对位置关系。 A在B的

11、 。【代码】105331989【答案】 A在B的右、前、上681求下列各直线的第三面投影，并说明各直线是何种位置直线。 EF是 线【代码】105331999【答案】 ef是一般位置直线682求下列各直线的第三面投影，并说明各直线是何种位置直线。 CD是 线【代码】104531208【答案】 CD是:水平线683判别下列各点是否在直线上。E点 CD上【代码】105332019【答案】点E在CD上684判断直线AB、CD的相对位置。【代码】105332027【答案】 AB、CD直线是：相交直线685已知AB =55，a和ab，求ab。【代码】105332037【答案】686已知平行四边形ABCD平

12、面内有K字母的V面投影，求K字母的H面投影。【代码】105332049【答案】687根据投影图中标出各平面的投影，指出各平面的空间位置。 【代码】105332059【答案】 P：正平面 Q：正垂面 S：水平面 M：正平面 N：侧平面 688已知A点在B点左方5mm、上方10mm、前方8mm、试作A、B两点的三面投影。【代码】105332069【答案】689判别下列各点是否在直线上。 M点 GH上【代码】105332077【答案】 M点不在GH上690已知各点的坐标A（10，0，15），B（5，10，15），C（10，5，5），求各点的投影，并把各点的同面投影两两连成直线。 【代码】105352

13、089【答案】691已知AB =40，=45。，a、a、b，且点B在点A之前，求ab。【代码】105332096【答案】692通过点B作ABC对H面的最大斜度线的两面投影。【代码】105352104【答案】693K与所给平面在同一平面上，并知其一投影，求作点K的V面投影。【代码】105332119【答案】694K与所给平面在同一平面上，并知其一投影，求作点K的其余投影。【代码】105332119【答案】695已知表中各点的坐标值，作出点的正投影（单位:mm）坐标点XYZA5815B101010C0520D1005E20150F0200【代码】10532139【答案】描点（略）696求下列各直线

14、的第三面投影，并说明各直线是何种位置直线。 GH是 线【代码】10533149【答案】 GH是侧平线697求下列各直线的第三面投影，并说明各直线是何种位置直线。 GH是 线【代码】10533159【答案】 GH是正垂线698判别下列各点是否在直线上。 F点 MN上【代码】105332169【答案】 F点在MN上699已知直线AB/H面及ab，a，求ab。【代码】105332179【答案】700过点B作矩形ABCD，短边AB=25且垂直V面，且点A在点B前方，长边BC=40，=30。，求作矩形ABCD的投影。【代码】105352186【答案】701判断下列各平面的空间位置。 平面ABC是 平面A

15、BC是 【代码】105332197【答案】 水平面 铅垂面 702K与所给平面在同一平面上，并知其一投影，求作点K的其余投影。 【代码】105352207【答案】702K与所给平面在同一平面上，并知其一投影，求作点K的其余投影。 【代码】105352207【答案】703过点M作一条与平面ABC平行的水平线【代码】105352216【答案】704过点M作一条与平面ABC平行的正平线【代码】105352216【答案】705补绘下列直线或平面的第三面投影，并在横线上注明其相对投影面的位置【代码】105332237【答案】706作出平面三角形ABC上三角形DEF的H面投影【代码】105332247【答

16、案】707补全平面图形ABCDE的两面投影【代码】105332256【答案】708已知AB=BC，BC对V面的倾角为30，且bcOX，求作AB，BC的水平投影。【代码】105352265【答案】709已知AB的两面投影，求第三面投影及直线的实长和倾角。【代码】105352277【答案】710补全点的三面投影并判断两点的相对位置关系。 A在B点的 【代码】105331228【答案】 A在B点的右、后、下方711补全直线的三面投影，并说明直线是何种位置直线。 直线GH是 【代码】105332299【答案】直线GH是 正垂线712判别平行直线AB和CD所确定的平面与平行直线EF和GK所确定的平面是否

17、相互平行。【代码】105362301【答案】不平行713作出各点的三面投影A(25,15,20)；点B距离投影面W、V、H分别为20，10，15；点C在A之左10，A之前15，A之上12。【代码】105332399【答案】714完成平面图形的正面投影【代码】105332407【答案】715已知A点（10，10，15）；点B距离投投影面W、V、H分别为20、15、5；点C在点A左方10，前方10，上方5，作出A、B、C的三面投影。【代码】105322419【答案】716求线段CD的实长及其与V面的夹角【代码】105332426【答案】717标注出交错两直线的重影点的投影，并判别可见性 【代码】1

18、05322439【答案】718完成平面五边形的水平投影。【代码】105332447【答案】723过点E作线段AB、CD的公垂线EF。【代码】105352581【答案】725已知线段AB的投影图，试将AB分成21两段，求分点C的投影c、c 【代码】105352618【答案】726已知线段AB的投影，试定出属于线段AB的点C的投影， 使BC 的实长等于已知长度L。 【代码】105332627【答案】727判断两直线重影点的可见性。【代码】105322639【答案】728过点A作线段EF的垂线AB，并使AB平行于V 面。【代码】105332646【答案】729已知点A的坐标( 20 ，10 ，20

19、)，求的三面投影。【代码】105322669【答案】730已知A、B、C三点的各一投影a、b、c，且B b=10，Aa=20，C c=5.完成各点的三面投影，并用直线连接的同面投影。【代码】10532679【答案】注：长度以刻度尺为准。731已知A、B两点同高，B在A之右，Aa=20,Bb=10，且A、B两点的H面投影相距50求A、B两点的二面投影。【代码】105352685【答案】732已知ab、ab，求线段AB的实长及角。【代码】105352775【答案】733包含点A作平面平行于直线MN。【代码】105352781【答案】734包含点K作平面平行于平面ABC【代码】105352791【答

20、案】735求铅垂线EF与三角形ABC的交点，并判断可见性【代码】105352804【答案】736作直线MN垂直于平面ABC【代码】105352811【答案】737作直线AB与CD垂直相交【代码】105352822【答案】738包含点M作平面与ABC垂直【代码】105352835【答案】739求ABC与H面的倾角【代码】105352842【答案】740作直线KM与ABC平行并与直线EF相交【代码】105352852【答案】741作直线AB与直线CD垂直并与H面成30角。【代码】105352861【答案】742已知AB线段的V面投影和对V面的倾角=30，并且B在A之前，补全其水平投影。 【代码】1

21、05322879【答案】743根据立体图画出A、B两点的三面投影图，并判断可见性。 【代码】103322889【答案】744直线EF在平面ABC平面内，求ef。【代码】105352896【答案】745已知直线AB过三角形EFG平面的G点，且平行EFG内的水平线，求作AB的两面投影。 【代码】105352903【答案】746作直线GH，使其与EF和CD相交且与AB平行。【代码】105352916【答案】747过点K作一直线与AB、CD都相交。 【代码】105352925【答案】748根据直观图，作A点投影图，尺寸在图中量取。 【代码】105322939【答案】749作A（5，10，5）、B（10

22、0，5）点的投影图。 【代码】105322949【答案】750完成下列点的第三面投影，并判断两点的相对位置关系。 A在B的 【代码】105332957【答案】A在B的右、前、上方751已知A点在B点左方15mm、上方10mm、前方5mm、试作A、B两点的三面投影。 【代码】105322969【答案】752已知表中各点的坐标值，作出点的正投影（单位:mm） 点坐标ABCDX6313Y0623Z2226 【代码】105312979【答案】描点（略）753已知点M在H面上，点N在V面上，点P在W面上，作出点的另两面投影。【代码】105332998【答案】754已知点的两面投影，求第三面投影。 【代

23、码】105333009【答案】755求下列个直线的第三面投影，并说明个直线是何种位置直线。 MN是 线【代码】105333017【答案】 MN是一般位置直线756求下列个直线的第三面投影，并说明个直线是何种位置直线。 AB是 线【代码】105333017【答案】 AB是铅垂线757求下列个直线的第三面投影，并说明个直线是何种位置直线。 CD是 线【代码】105333017【答案】 CD是水平线758求下列个直线的第三面投影，并说明个直线是何种位置直线。 CD是 线【代码】105333017【答案】 CD是一般位置直线760求下列个直线的第三面投影，并说明个直线是何种位置直线。 EF是 线【代码

24、105333017【答案】 EF是正平线761求下列个直线的第三面投影，并说明个直线是何种位置直线。 EF是 线【代码】105333017【答案】 EF是一般位置直线762求下列个直线的第三面投影，并说明个直线是何种位置直线。 GH是 线【代码】105333017【答案】 GH是正垂线763求下列个直线的第三面投影，并说明个直线是何种位置直线。 GH是 线【代码】105333017【答案】 GH是侧平线764已知直线AB端点B的投影，AB长15mm，且垂直于H面，求其投影。 【代码】105333099【答案】765已知CD/W面，点C、D离V面分别为5mm和15mm，求其投影。 【代码】10

25、5333099【答案】766已知直线EF上任一点到三投影面距离相等，求直线的投影。 【代码】105353118【答案】767判别下列各点是否在直线上。 C点 AB上【代码】105333129【答案】 C点不在AB上768判别下列各点是否在直线上。 E点 CD上【代码】105333129【答案】 E点不在CD上769判别下列各点是否在直线上。 G点 EF上【代码】105333129【答案】 G点在EF上780判别下列各点是否在直线上。 M点 GH上【代码】105333129【答案】 M点不在GH上781判别下列各点是否在直线上。 T点 MN上【代码】105333129【答案】 F在直线MN上78

26、2已知直线EF上点G到V面的距离为15mm，求G点的投影。 【代码】10533186【答案】783已知点C在直线AB上，试作点C和直线AB的其他投影。 【代码】10533196【答案】784已知直线AB/V面，求AB的其他投影。 【代码】10533219【答案】785已知直线CD/H面，且距H面15mm，求CD的其他投影。 【代码】10533219【答案】786已知EFW面，EF=20mm，作EF的三面投影。 【代码】10533239【答案】787判断直线AB、CD的相对位置。 【代码】10533245【答案】平行788判断直线AB、CD的相对位置。 【代码】10533245【答案】 平行78

27、9已知直线AB/H面及ab，a，求ab。 【代码】105333269【答案】790已知CD/V面，且距V面20，求cd。 【代码】105333269【答案】791已知AB/W面，AB=25和a、a，=60。，且B在A之下，求AB的三投影。 【代码】105333289【答案】792已知CD在H面上，=30。，CD=30，C点的坐标（15，15，0），求cd、cd和cd。 【代码】105333297【答案】793求AB线上C点的投影，使C到H面和V面的距离相等，并求AB和C点的W面投影。 【代码】105353307【答案】794已知EF线上点K的H投k，求k。 【代码】105333318【答案】7

28、95判别点K是否在AB上。 【代码】105333329【答案】 不在796在直线AB上求一点C，使C点到V、H的距离相等。 【代码】105353307【答案】797完成平面的第三面投影，并判断平面的空间位置 是 平面【代码】105333349【答案】 一般位置平面798完成平面的第三面投影，并判断平面的空间位置 是 平面【代码】105333349【答案】 侧平面799完成平面的第三面投影，并判断平面的空间位置 是 平面【代码】105333349【答案】 一般位置平面800已知平面ABCD的AB边平行于V面，试补全ABCD的H面投影。 【代码】105333377【答案】801在ABC内过点A作水

29、平线。 【代码】105333386【答案】802在EFG内作距V面为20的正平线。 【代码】105333386【答案】803已知FG在EMN上，求FG的H面投影。 【代码】105333409【答案】804求ABC内点D的V、H投影，使点D比点B低20，比点B前20。 【代码】105333418【答案】806完成平面的第三面投影，并判断平面的空间位置 是 面【代码】105333349【答案】 正垂面807完成平面的第三面投影，并判断平面的空间位置【代码】105333349【答案】 正平面808完成平面的第三面投影，并判断平面的空间位置。 是 面【代码】105333349【答案】 是一般位置平面【

30、代码】105313499【答案】810完成批平面ABCDE的水平投影。 【代码】105333529【答案】811811画出五棱柱的水平投影，并作出立体表面上点A、B、C的另两个投影。【代码】20222105【答案】812求出三棱锥上1、2、3点投影【代码】20222115【答案】813求三棱锥表面上的各点的另一投影。【代码】20223127【答案】814补画第三投影并填空。 基本形体名称： 【代码】20223139【答案】 六棱柱815补画第三投影并填空。 基本形体名称：【代码】20223139【答案】 三棱锥816点A位于棱柱表面，已知a，试求a、a。【代码】20223178【答案】817已

31、知折线MNK（mnk）位于棱锥表面，试完成其H、W投影。【代码】20223186【答案】818补全三棱锥截交线的水平投影和侧面投影。【代码】20325226【答案】819求带缺口的四棱锥台的H投影。【代码】20325236【答案】820求作带切口的四棱柱的H、W投影。【代码】20325244【答案】821补绘形体的H面投影【代码】20325254【答案】822求作正垂面截割三棱锥SABC的截交线。【代码】20325284【答案】823求四棱锥被截切后的水平投影和侧面投影【代码】20325284【答案】824求四棱锥被截切后的水平投影和侧面投影。【代码】20325284【答案】825试完成四棱柱

32、被截断后的投影，并画出截断面的实形【代码】20325284【答案】826求切口四棱锥的投影【代码】20325284【答案】827求作立体的W面投影【代码】20325284【答案】828求直线EF和三棱锥SABC的贯穿点。【代码】20425374【答案】829求直线与三棱锥表面的交点。【代码】20425374【答案】830补全两形体的相贯线。【代码】20535451【答案】831根据给出的投影，补全立体的水平投影和侧面投影【代码】20535451【答案】832根据给出的投影，补全立体的水平投影和侧面投影【代码】20535451【答案】833根据给出的投影，补全立体的水平投影【代码】2053545

33、1【答案】835求两相交立体的相贯线。【代码】20535451【答案】836求水平三棱柱与竖直三棱柱的交线。【代码】20535451【答案】837求四棱柱与三棱锥的交线。【代码】20535451【答案】838. 838作出第三面投影。【代码】30243573【答案】839作出第三面投影。【代码】30243583【答案】840补绘被截圆锥的另外两面投影。【代码】30333233【答案】841补绘圆锥的第三面投影，并求作圆锥表面上的A、B、C三点的另外两面投影【代码】30333233答案：842作出截切圆柱体的俯视图。【代码】30333233【答案】843作出截切圆柱体的俯视图。【代码】30333

34、233【答案】844补全曲面体表面上点、线的三面投影【代码】30633921【答案】845MN为圆柱表面的线段，已知mn，试完成其H、W投影。【代码】30633821【答案】846ACB（acb）为圆锥表面的线段，试完成其H、W投影。【代码】30635831【答案】847分析曲面立体的截交线，补全曲面立体的三面投影。 【代码】30633714【答案】848分析曲面立体的截交线，补全曲面立体的三面投影。【代码】30635731【答案】849分析曲面立体的截交线，补全曲面立体的三面投影 【代码】30635751【答案】850分析曲面立体的截交线，补全曲面立体的三面投影。【代码】30635771【答

35、案】851分析曲面立体的截交线，补全曲面立体的三面投影。【代码】30635781【答案】852圆柱被两个平面截切，已知V面投影，试完成其H、W面投影【代码】30635842【答案】853求切槽圆柱的投影【代码】30635842【答案】854求圆锥被平面截切后的投影【代码】30635842【答案】855求圆锥被正平面截切后的V面投影。【代码】30635842【答案】856求圆球被平面截切后的投影。【代码】30635842【答案】 857求相贯线【代码】30635421【答案】858补画截交线【代码】30635591【答案】859求直线与圆锥表面的交点。【代码】30635891【答案】860求三棱柱与半圆球表面的交线。【代码】30635901【答案】861求圆柱与圆锥表面的交线。【代码】30635911【答案】862已知三视图，画出正等轴测图【代码】40225217【答案】863已知三视图，画出正等轴测图【代码】40225217【答案】864已知三视图，画出正等轴测图【代码】40225217【答案】865已知三视图，画出正等轴测图【代码】40225
