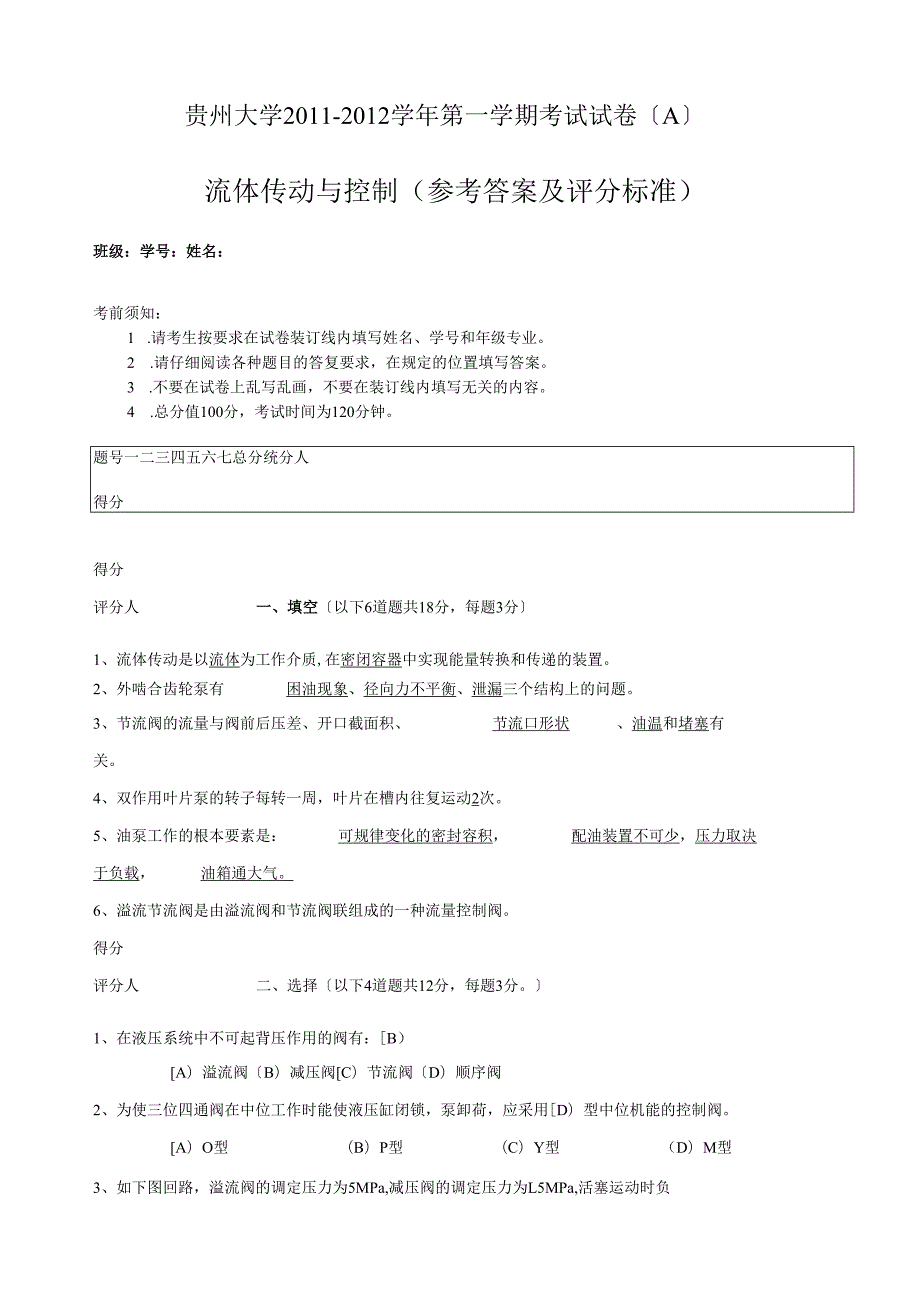

1、贵州大学2011-2012学年第一学期考试试卷A流体传动与控制（参考答案及评分标准）班级：学号：姓名：考前须知：1 .请考生按要求在试卷装订线内填写姓名、学号和年级专业。2 .请仔细阅读各种题目的答复要求，在规定的位置填写答案。3 .不要在试卷上乱写乱画，不要在装订线内填写无关的内容。4 .总分值100分，考试时间为120分钟。题号一二三四五六七总分统分人得分得分评分人一、填空以下6道题共18分，每题3分1、流体传动是以流体为工作介质,在密闭容器中实现能量转换和传递的装置。2、外啮合齿轮泵有困油现象、径向力不平衡、泄漏三个结构上的问题。3、节流阀的流量与阀前后压差、开口截面积、节流口形状、油温

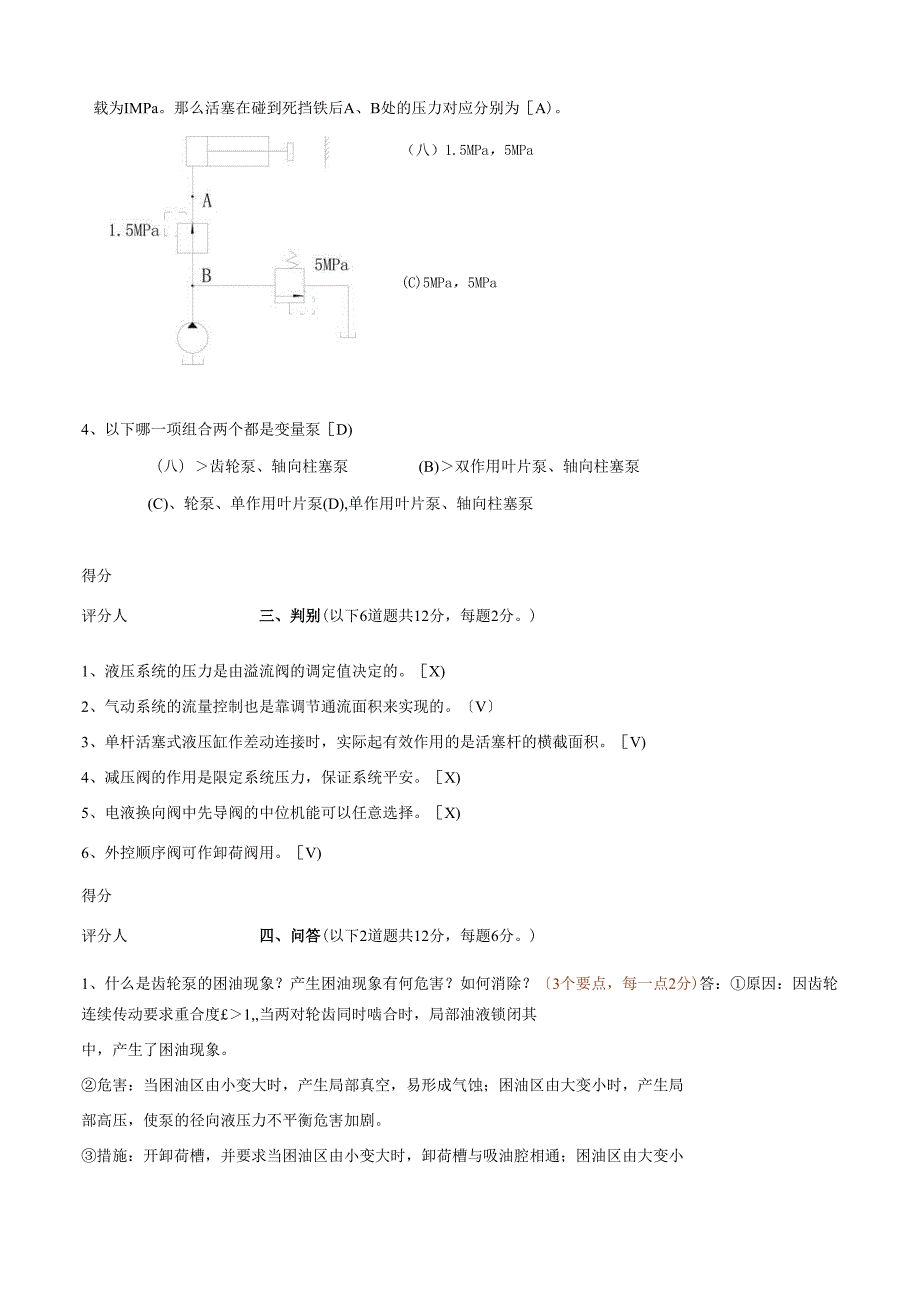

2、和堵塞有关。4、双作用叶片泵的转子每转一周，叶片在槽内往复运动2次。5、油泵工作的根本要素是：可规律变化的密封容积，配油装置不可少，压力取决于负载，油箱通大气。6、溢流节流阀是由溢流阀和节流阀联组成的一种流量控制阀。得分评分人二、选择以下4道题共12分，每题3分。1、在液压系统中不可起背压作用的阀有：B）A）溢流阀B）减压阀C）节流阀D）顺序阀2、为使三位四通阀在中位工作时能使液压缸闭锁，泵卸荷，应采用D）型中位机能的控制阀。A）O型（B）P型（C）Y型（D）M型3、如下图回路，溢流阀的调定压力为5MPa,减压阀的调定压力为L5MPa,活塞运动时负载为IMPa。那么活塞在碰到死挡铁后A、B处的
3、压力对应分别为A)。（八）1.5MPa，5MPa(C)5MPa，5MPa4、以下哪一项组合两个都是变量泵D)（八）齿轮泵、轴向柱塞泵(B)双作用叶片泵、轴向柱塞泵(C)、轮泵、单作用叶片泵(D),单作用叶片泵、轴向柱塞泵得分评分人三、判别(以下6道题共12分，每题2分。)1、液压系统的压力是由溢流阀的调定值决定的。X)2、气动系统的流量控制也是靠调节通流面积来实现的。V3、单杆活塞式液压缸作差动连接时，实际起有效作用的是活塞杆的横截面积。V)4、减压阀的作用是限定系统压力，保证系统平安。X)5、电液换向阀中先导阀的中位机能可以任意选择。X)6、外控顺序阀可作卸荷阀用。V)得分评分人四、问答(以
4、下2道题共12分，每题6分。)1、什么是齿轮泵的困油现象？产生困油现象有何危害？如何消除？3个要点，每一点2分)答：原因：因齿轮连续传动要求重合度1,当两对轮齿同时啮合时，局部油液锁闭其中，产生了困油现象。危害：当困油区由小变大时，产生局部真空，易形成气蚀；困油区由大变小时，产生局部高压，使泵的径向液压力不平衡危害加剧。措施：开卸荷槽，并要求当困油区由小变大时，卸荷槽与吸油腔相通；困油区由大变小时与压油腔相通；且任何时候保证吸压油腔不通。2、试分析溢流阀、顺序阀、减压阀在原理上、结构上有何异同。三个元件，每个2分）溢流阀顺序阀减压阀先导阀泄油方式内泄内泄式、外泄式压力很低时内泄，多数情况外泄外

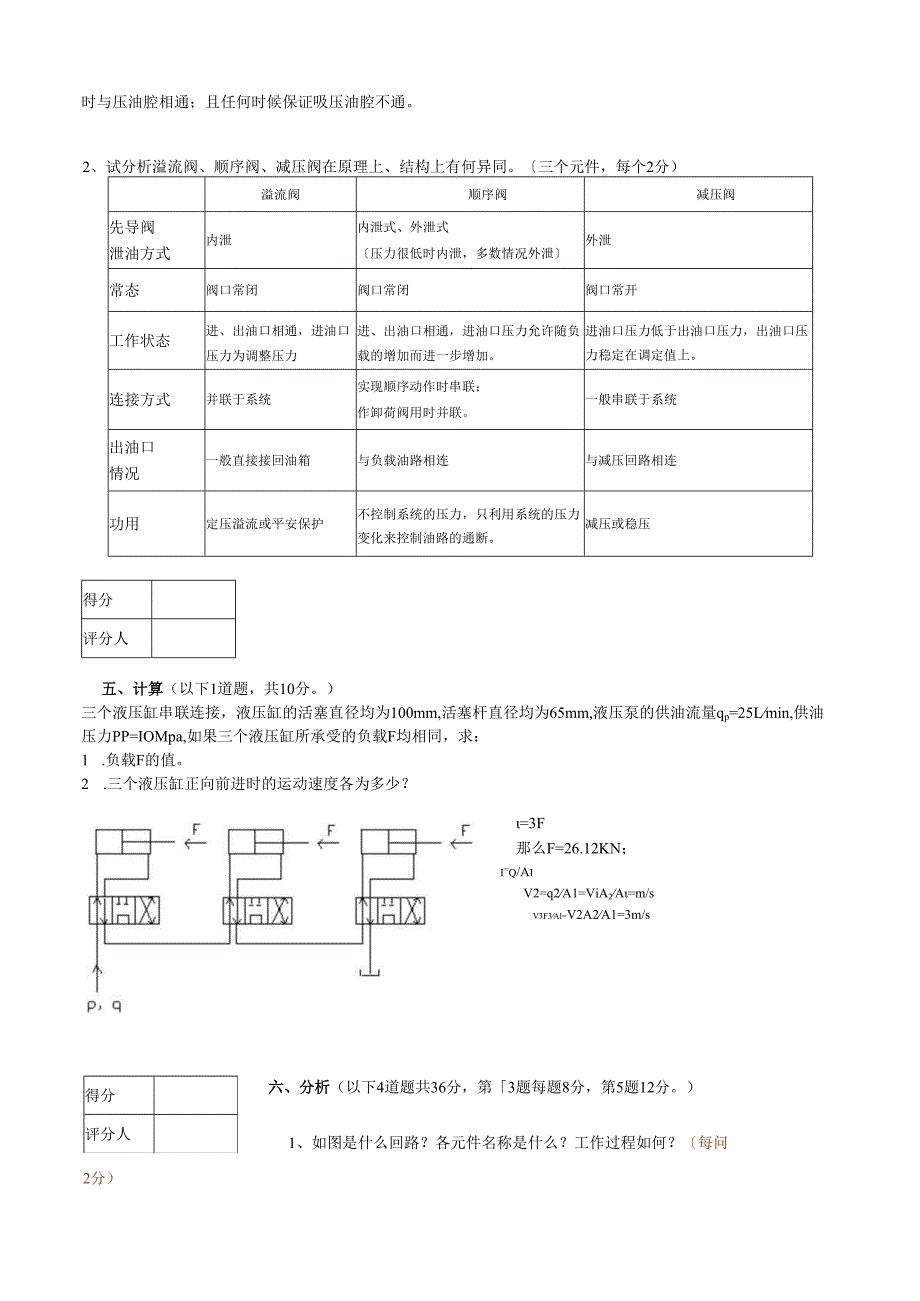

5、泄常态阀口常闭阀口常闭阀口常开工作状态进、出油口相通，进油口压力为调整压力进、出油口相通，进油口压力允许随负载的增加而进一步增加。进油口压力低于出油口压力，出油口压力稳定在调定值上。连接方式并联于系统实现顺序动作时串联；作卸荷阀用时并联。一般串联于系统出油口情况一般直接接回油箱与负载油路相连与减压回路相连功用定压溢流或平安保护不控制系统的压力，只利用系统的压力变化来控制油路的通断。减压或稳压得分评分人五、计算（以下1道题，共10分。）三个液压缸串联连接，液压缸的活塞直径均为100mm,活塞杆直径均为65mm,液压泵的供油流量qp=25Lmin,供油压力PP=IOMpa,如果三个液压缸所承受的负
6、载F均相同，求：1 .负载F的值。2 .三个液压缸正向前进时的运动速度各为多少？=3F那么F=26.12KN；i=q/AiV2=q2A1=ViA2A=m/sV3F3Al=V2A2A1=3m/s得分评分人2分）六、分析（以下4道题共36分，第3题每题8分，第5题12分。）1、如图是什么回路？各元件名称是什么？工作过程如何？每问定量泵压力继电器lL溢流阀答：1）保压卸荷回路。元件名称如图。13）工作过程：油泵向系统供油后，由蓄能器保压，当压力到达压力继电器的调定压力后，其发信号给电磁阀，系统通过溢流阀卸荷。2、结合旁路节流调速回路的速度一负载特性曲线，试说明其为何适用于重载高速的工作场合。共3个要
7、点，每一点2分）ATlAt2At3答：速度刚度=-ltg=ARm（Qo-Av）12）由特性曲线可知:A=C,R增加,tg减小,T增加；R=C,A增加,V减小，tg。增加，T减小；适当提高R,降低m,Q。等均可使T增大。3）结论：所以旁路节流调速回路适用于重载高速场合。3、两液压缸A和B,试画出用顺序阀实现A进B进A退B退的工作循环的回路。4、图示为一顺序动作控制回路，可实现“快进一一工进一二工进一快退一停止”顺序动作。填写电磁铁动作顺序表；指出系统中包含的根本回路?分析油路流通原理。O1分）铁动京AIDT2DT3DT4DT快进+-+-一工进+-二工进+-+快退-+-停止-电磁铁动作顺序表每个电
8、磁铁动作正确系统中包含的根本回路4个根本回路，每个1分）：回油路节流调速回路、调压稳压）回路、换向回路、速度换接回路。油路流通原理元件序号如图）快进：05-1左一6一1左一2左一O一工进：O-5-1左一6一1左一2中一34）一O二工进：051左一6一1左一2右一3一0快退：051右一6一1右一2左一0停止：0570贵州大学2011-2012学年第一学期考试试卷B流体传动与控制（参考答案及评分标准）班级：学号：姓名：考前须知：1 .请考生按要求在试卷装订线内填写姓名、学号和年级专业。2 .请仔细阅读各种题目的答复要求，在规定的位置填写答案。3 .不要在试卷上乱写乱画，不要在装订线内填写无关的内容
9、4.总分值100分，考试时间为120分钟。题号二三四五六七总分统分人得分得分评分人一、填空以下6道题共18分，每题3分1、溢流阀的调定压力指的是进口压力,而减压阀调定的是出口压力。2、外啮合齿轮泵有困油现象、径向力不平衡、泄漏三个结构上的问题。3、影响节流阀流量稳定性的主要原因是阀口前后压差、油温、堵塞。4、电液换向阀主要由电磁换向阀阀和液控换向阀组合而成。5、压力阀的共同特点是利用测控压力和弹簧力相平衡的原理来工作。6、溢流节流阀是由溢流阀和节流阀互联组成的一种流量控制阀。得分评分人二、选择以下4道题共12分，每题3分。）1、在液压系统中不可起背压作用的阀有：B）A)溢流阀B)减压阀C)节
10、流阀D)顺序阀2、减压阀的进口压力大于调整压力并继续增大，其阀芯开口是B)（八）、增大(B)、减小(C)、不变(D)、全开3、溢流阀与减压阀的区别是除以下哪一项外C)（八）、前者阀芯由进油口压力控制，后者由出油口压力控制(B)、前者无外接泄油口，后者泄油口外接油箱(0前者调压弹簧较软，后者那么较硬(D)、前者阀口常闭，后者阀口常开4、以下哪一项组合两个都是变量泵D（八）齿轮泵、轴向柱塞泵(B)双作用叶片泵、轴向柱塞泵(C)、齿轮泵、单作用叶片泵(D),单作用叶片泵、轴向柱塞泵得分评分人三、判别(以下6道题共12分，每题2分。)1、通过节流阀的流量只取决于阀的开度和阀前后的压力差。X)2、液压与
11、气压传动是以流体的压力能来传递动力的。V)3、单杆活塞式液压缸作差动连接时，实际起有效作用的是活塞杆的横截面积。V)4、绝热状态是指气体在状态变化时不与外界发生热交换。V5、薄壁小孔比细长小孔更适合作节流孔。V)6、外控顺序阀可作卸荷阀用。V)四、问答(以下2道题共12分，每题6分。)平分人1、简述液气压传动中，能源装置的根本工作要素。答：可规律变化的密封容积、配流装置不可少、压力取决于负载排气阀压力大小取决于排气口压力的大小)、油箱吸气口)通大气。2、试分析溢流阀、顺序阀、减压阀在原理上、结构上有何异同。溢流阀顺序阀减压阀先导阀泄油方式内泄内泄式、外泄式压力很低时内泄，多数情况外泄外泄常态阀
12、口常闭阀口常闭阀口常开工作状态进、出油口相通，进油口压力为调整压力进、出油口相通，进油口压力允许随负载的增加而进一步增加。进油口压力低于出油口压力，出油口压力稳定在调定值上。连接方式并联于系统实现顺序动作时串联；作卸荷阀用时并联。一般串联于系统出油口情况一般直接接回油箱与负载油路相连与减压回路相连功用定压溢流或平安保护不控制系统的压力，只利用系统的压力变化来控制油路的通断。减压或稳压得分评分人五、计算（以下1道题，共10分。）在图示回路中，活塞运动时的负载,活塞面积A=15X1O%12,溢流阀调整值为Pp,两个减压阀的调整值分别为PJI和Pj2=2Mpa,如油液流过减压阀及管路时的损失可忽略不
13、计，试确定活塞在运动时和停在终点端位时，A、B、C三点的压力值。两个状态，每个5分解：运动时：Pc=1.2KN/（1510-4m2Mpa,PCVPJ2Pa=PC=MPaPaT/8、节流调速回路中功率损失最小的是o二、选择题共20分，每题2分)评分人1、液压泵根据实验结果而推荐的可连续使用的压力称为)A.工作压力B.额定压力C.最大压力D.使用压力2、液压油缸中，不须具有)A.缓冲装置B.排气装置C.密封装置D.卸荷装置3、单向顺序阀属于)A.压力控制阀B.流量控制阀C.方向控制阀D.组合阀4、齿轮泵中)处产生的内泄漏最严重A.齿轮外圆与泵体配合处B.齿轮端面与端盖配合处C.两个齿轮的啮合处D.
14、卸荷槽处5、用节流阀的旁路节流调速回路的液压油缸的速度)A.负载增大速度增加B.负载减小速度增加C.不受负载影响D.不一定2、油缸如下图连接，两缸几何尺寸相同，有杆腔有效工作面积为Ai,无杆腔有效工作面积为A2,输入压力为P，流量为Q,问：1）当两缸负载相等时，此系统可能承受的最大负载是？2）假设两缸负载不等，此系统可能承受的最大负载是？3）两缸活塞运动速度和方向分别是？12分）得分评分人四、设计题共10分）请画出用定量泵、液压油缸，二位三通电磁阀、三位四通电磁阀、溢流阀组成的差动连接快速运动回路的液压系统图。：五、分析题共32分）评分人1、阀、是溢流阀、阀是顺序阀、阀是减压阀，阀的调定压力为
15、15MPa,12分）1）阀的调定压力为IOMPa,阀的调定压力为5Mpa,那么A、B、C处的压力分别是多少？2）阀的调定压力为5Mpa,阀的调定压力为IoMPa,那么A、B、C处的压力分别是多少？2、图示为一顺序动作回路可实现“快进一一一工进一一二工进快退停止”顺序动作，一工进的速度比二工进快，通流面积Aj6Aj7o1、列出系统的电磁铁动作表。7分）2、说明系统由哪些根本回路组成。5分）3、说明一工进、二工进和停止时的进回油路。8分）油液的体积叫做）；8、单活塞杆液压缸的左、右两腔同时通压力油的连接方式称为；9、液压系统采用变量泵供油，通过改变泵的排量来改变输入执行元件的流量，从而实现调速的回
16、路称为回路。得分评分人二、选择题共20分，每题2分）1、液压泵根据实验结果而推荐的可连续使用的压力称为A.工作压力B.额定压力C.最大压力2、液压油缸中，不须具有A.缓冲装置3、顺序阀属于A.压力控制阀B.排气装置B.流量控制阀C.密封装置C.方向控制阀D.使用压力D.卸荷装置D.组合阀4、齿轮泵中）处产生的内泄漏最严重A.齿轮外圆与泵体配合处B.齿轮端面与端盖配合处C.两个齿轮的啮合处D.卸荷槽处5、用节流阀的旁路节流调速回路的液压油缸的速度A.负载增大速度增加B.负载减小速度增加C.不受负载影响D.不一定6、当节流阀的开口一定，随着阀的进、出口压力差/变小，通过节流阀的流量A、增加B、减少
17、C、根本不变D、无法判断7、在高压、高速、密封性要求高的液压油缸中，一般采用A.间隙密封B.活塞环密封C.密封圈密封D.回转轴密封圈密封8、容积调速回路中）的调节为恒功率调节。A、变量泵一变量马达B、变量泵一定量马达C、定量泵一变量马达D、定量泵一定量马达9、以下控制阀中，在常态时的阀口是常开的A.直动式溢流阀B.先导式溢流阀C.减压阀D.顺序阀10、液压油缸属于A、能源元件B、执行元件C、调节控制元件D、辅助元件得分评分人三、计算题共22分）1、一轴向柱塞泵的斜盘角度为30。，柱塞直径为20mm,柱塞分度圆直径为100mm,柱塞数为7,转速为720rmin,泵的容积效率为0.9,求泵的实际流
18、量Q。S=1/4JidtgZ）（10分）得分评分人五、分析题共28分)1、阀、是溢流阀、阀是二位二通电磁阀，10分1阀的调定压力为15MPa,阀的调定压力为IOMPa,阀的调定压力为5MPa,那么电磁阀失电和得电时A处的压力分别是多少？2阀的调定压力为5MPa,阀的调定压力为15MPa,阀的调定压力为IOMPa,那么电磁阀失电和得电时A处的压力分别是多少？2、下一液压系统能实现“快进一工进二工进快退停止”的工作循环。1列出系统的工作循环表；5分)(4) 分析系统在快进、一工进、二工进、快退时的进出油路；10分(5) 分析系统中应用到了哪些根本回路。3分)贵州大学2012-2013学年第一学期考
19、试试卷B液气压传动与控制参考一、填空题共30分,每题2分）1、流量2、压力能3、柱塞式、组合式4、偏心距5、机动式、电液式6、液压冲击7、排量8、差动连接9、容积调速1、B2、D3、A4、B5、B6、B7、B8、C9、C10、B二、选择题（共20分，每题2分）三、计算题共22分）1、解:q=1/4JrdtgZ=1/4Ji2tg3Oo104(m)Q=qn=104(720/60)103(m)2、解:（八）b)(c)向左，F=p11d24,v=4Q(11d2)向右，F=p11D24,v=4Q(11D2)向右，F=p11d2/4,v=4Q(11d2)四、设计题略共10分）五、分析题共16分）1、解：1
20、得电：15失电：252得电：20失电：202、解：IYA2YA3YA4YA快进+-一工进+-+二工进+-+快退-+-停止-12）快进：01234左一11一124左O一工进：01234左一58124左O二工进：01234左一56124左O快退：01234右一12104右03换向回路，调速回路，调压回路，速度换接回路贵州大学2013-2014学年第一学期考试试卷A液气压传动与控制参考答案与评分标准一、填空题共20分,每空1分1、一个完整的液压系统有动力元件、控制元件、执行元件、辅助元件四局部组成。2、液压泵是将原动机输入的机械能转变为油液的液压能的装置;液压缸是将油液的液压能转换成驱动负载的机械能
21、的装置。3、液体粘性用粘度表示。常用的粘度有动力粘度、运动粘度和恩氏粘度；选用液压油的首要条件是粘度。4、常用的液压泵有齿轮泵、叶片泵和柱塞泵三大类;它们都是容积式的。5、齿轮泵两齿轮进入啮合一侧属于排油腔;脱离啮合一侧属于吸油腔;齿轮泵的最大缺点是流量脉动大。6、液压系统利用液体的压力来传递动力。7、在容积调速回路中，定量泵和变量马达式调速回路是恒功率调速回路。8、在采用液控单向阀的双向锁紧回路中，为了保证执行元件的可靠锁紧，三位四通换向阀应采用H或Y型中位机能。二、选择题共24分，每题2分1、液压泵根据实验结果而推荐的可连续使用的压力称为BA.工作压力B.额定压力C.最大压力D.使用压力2
22、液压系统的最大工作压力为IOMPa,平安阀的调定压力应为BA、等于IOMPa；B、小于IOMPa；C、大于IOMPa；D、其他；3、顺序阀属于AA.压力控制阀B.流量控制阀C.方向控制阀D.组合阀4、齿轮泵中B)处产生的内泄漏最严重A.齿轮外圆与泵体配合处B.齿轮端面与端盖配合处C.两个齿轮的啮合处D.卸荷槽处5、用节流阀的旁路节流调速回路的液压油缸的速度BA.负载增大速度增加B.负载减小速度增加C.不受负载影响D.不一定6、7、当节流阀的开口一定，随着阀的进、A、增加B、减少C、蓄能器中属于D)A、能源元件C、调节控制元件出口压力差变小，通过节流阀的流量根本不变D、无法判断B、执行元件D、
23、辅助元件8、容积调速回路中C的调节为恒功率调节。A、变量泵一变量马达B、变量泵一定量马达C、定量泵一变量马达D、定量泵一定量马达9、以下控制阀中，在常态时C的阀口是常开的A.直动式溢流阀B.先导式溢流阀C.减压阀D.顺序阀10、流量连续性方程是C在流体力学中的表达形式A、能量守恒定律B、动量定理C、质量守恒定律D、其他11、在污染严重的场合宜采用(A泵。A、外啮合齿轮B、轴向柱塞C、叶片D、内啮合齿轮12、系统的回路上需要安装一背压阀，现有的控制元件是溢流阀、减压阀、顺序阀和单向阀，可以选做背压阀的元件是(BLA、溢流阀、减压阀和顺序阀B、溢流阀、顺序阀和单向阀C、溢流阀、单向阀和减压阀D、只
24、有溢流阀三、计算题共20分1、某液压泵在转速=950/min时，理论流量%=I6017110在同样的转速和压2=29.5MPa时，测得泵的实际流量为4=150/111万，总效率77=0.87,求:泵的容积效率；(2)泵在上述工况下所需的电动机功率；泵在上述工况下的机械效率；(4)驱动泵的转矩多大？12分向,、q15010-360=0.94、解：v=3=vqt16010-36012).qt=Vn:.V160义10-3/60950/60=1.6810-4(m3r).=Pq2mTiPq211n29.5x1()615oio-3/602x3.14x950/60x0.87=852.53(N加)p.=211
25、nTi=23.1495060852.53=84.77(W)_0.87%0.94=0.9337；=852.53(Nm)2.如图示的柱塞式液压缸，图a为缸体固定，柱塞运动；图b为柱塞固定，缸体运动。柱塞直径，缸筒内径，假设输入流量，供油压力，试求：(1)运动件的运动速度；2运动件所产生的推力。8分解：a)v=4Q(11d2);F=Pi11d24b)v=4Q(11d2);F=Pi11d24四、设计题共10分用单向定量泵、溢流阀、三位四通电磁换向阀、节流阀、双杆活塞式液压缸设计一个进口节流调速回路,要求：液压油缸可双向运动，节流阀只在进油路上起作用。10分解：略五、分析题共26分)如下图的回路中，溢流
26、阀的调整压力为5.0fPa,减压阀的调整压力为2.5尸。，试分析以下情况，并说明减压阀阀口处于什么状态？10分(1)当泵压力等于溢流阀调整压力时，夹紧缸使工件夹紧后，A、C点的压力各为多少？(2)当泵压力由于工作缸快进压力降到L5M时工作原先处于夹紧状态A、C点的压力各为多少？(3)夹紧缸在夹紧工件前作空载运动时，A、B、C三点的压力各为多少？解：1）工件夹紧时，夹紧缸压力即为减压阀调整压力，PA=PC=25Mpa02）泵的压力突然降到1.5MPA时，PA=PB=L5Mpa。故PC=2.5Mpa。3）夹紧缸作空载快速运动时，Pc=O,PA=，PB=6。2、阅读如下图的液压系统，并根据动作循环表
27、中附注的说明填写电气元件动作循环表，并写出各个动作循环的油路连通情况。16分）电气元件动作循环表兹铁动作IDT2DT3DT4DT5DT6DTYJ附注定位夹紧I、II两回路各自进行独立循环动作，互不约束。4DT、6DT中任何一个通电时，IDT便通电，4DT、6DT均断电时，IDT才断电。快进+工进卸荷低一一+一一一+快退+松开拨销+原位卸荷低一+一一一一一贵州大学2013-2014学年第一学期考试试卷B液气压传动与控制参考答案一、填空题共20分,每题2分）1、液压系统中的速度取决于流量）；2、变量泵是指排量可以改变的液压泵；3、轴向柱塞泵是通过改变斜盘角度来改变其排量的；4、为了消除齿轮泵的困油
28、现象，通常在两侧盖板上开卸荷槽；5、换向阀的定位操作方式有手动式、机动）、电动式、液动式、和电液式；6、在液压系统中，因某些原因液体压力在一瞬间突然升高，产生很高的压力峰值，这种现象称为液压冲击；7、一般的气源装置主要由空气压缩机、冷却器、储气罐、枯燥器和油水别离器等组成；8、单活塞杆液压缸的左、右两腔同时通压力油的连接方式称为差动连接）；9、液压系统采用变量泵供油，通过改变泵的排量来改变输入执行元件的流量，从而实现调速的回路称为容积调速回路。二、选择题共24,每题2分）1、液压泵根据实验结果而推荐的可连续使用的压力称为BA.工作压力B.额定压力C.最大压力D.使用压力2、液压系统的最大工作压
29、力为IOMPa,平安阀的调定压力应为B）。A、等于IOMPa；B、小于IOMPa；C、大于IOMPa；D、其他；3、顺序阀属于A）A.压力控制阀B.流量控制阀C.方向控制阀D.组合阀4、齿轮泵中B）处产生的内泄漏最严重A.齿轮外圆与泵体配合处B.齿轮端面与端盖配合处C.两个齿轮的啮合处D.卸荷槽处5、用节流阀的旁路节流调速回路的液压油缸的速度BA.负载增大速度增加B.负载减小速度增加C.不受负载影响D.不一定6、当节流阀的开口一定，随着阀的进、出口压力差变小，通过节流阀的流量BA、增加B、减少C、根本不变D、无法判断7、蓄能器中属于DA、能源元件B、执行元件C、调节控制元件D、辅助元件8、容积
30、调速回路中C的调节为恒功率调节。A、变量泵一变量马达B、变量泵一定量马达C、定量泵一变量马达D、定量泵一定量马达9、以下控制阀中，在常态时D的阀口是常开的A.直动式溢流阀B.先导式溢流阀C.减压阀D.顺序阀10、流量连续性方程是C在流体力学中的表达形式A、能量守恒定律B、动量定理C、质量守恒定律D、其他11、在污染严重的场合宜采用A泵。A、外啮合齿轮B、轴向柱塞C、叶片D、内啮合齿轮12、系统的回路上需要安装一背压阀，现有的控制元件是溢流阀、减压阀、顺序阀和单向阀，可以选做背压阀的元件是B)。A、溢流阀、减压阀和顺序阀B、溢流阀、顺序阀和单向阀C、溢流阀、单向阀和减压阀D、只有溢流阀三、计算题
31、共22分1、一轴向柱塞泵的斜盘角度为30。，柱塞直径为20mn,柱塞分度圆直径为100nInI,柱塞数为7,转速为720rmin,泵的容积效率为0.9,求泵的实际流量Q。S=1/4Jidtg(10分)解：q=14jidtgZ=1/4Ji2tg30o104(m)Q=qn=104(720/60)103(m35)2.某油缸的内径D,活塞杆直径d,输入流量Q及压力pO求：在图示三种情况可推动的的负载F及其运动速度V,标出其运动方向。12分解：（八）向左，F=p11d24,v=4Q(11d2)b)向右，F=p11D24,v=4Q(11D2)(c)向右，F=p(11D2-11d2)/4,v=4Q(11D2
32、11d2)四、设计题共10分)用单向定量泵、溢流阀、三位四通电磁阀、节流阀、双杆活塞式液压油缸设计一个出口节流调速回路,要求：1、油缸能换向；2、节流阀只在回油路上起作用。填写出下表。五、分析题共24分)1、如图为一个压力分级调压回路,回路中有关阀的压力值已调好,该回路能实现8级压力,12分速度比工进解:换向阀动作系统压力(Mpa)ABC00000010101.00111002.01011103.01112、图示为实现“快进一工进1)工进2一快退一停止”动作的回路，工进2/快(1)列出电磁铁动作的顺序表；5分)(6) 分析系统在快进、一工进、二工进、快退时的进出油路；4分(7) 分析系统中应用到了哪些根本回路。3分)解：IYA2YA3YA4YA快进+-一工进+-+二工进+-+快退-+-停止-12)快进：01234左一11一124左0-*工进：01234左一58124左0二工进：01234左一56124左0快退：01234右一12104右03)换向回路，调速回路，调压回路，速度换接回路
