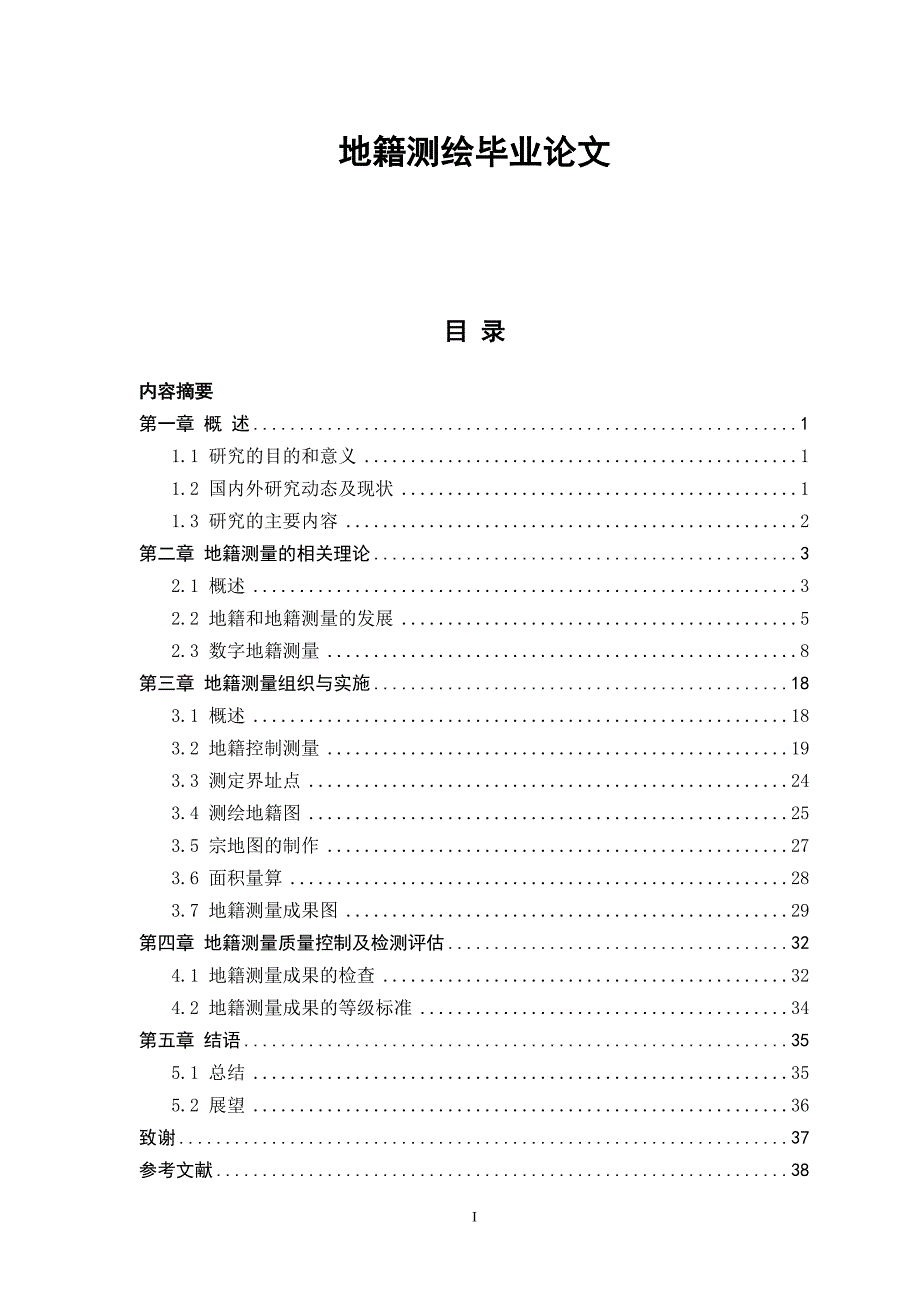

1、地籍测绘毕业论文目 录内容摘要第一章 概 述11.1 研究的目的和意义11.2 国内外研究动态及现状11.3 研究的主要内容2第二章 地籍测量的相关理论32.1 概述32.2 地籍和地籍测量的发展52.3 数字地籍测量8第三章 地籍测量组织与实施183.1 概述183.2 地籍控制测量193.3 测定界址点243.4 测绘地籍图253.5 宗地图的制作273.6 面积量算283.7 地籍测量成果图29第四章 地籍测量质量控制及检测评估324.1 地籍测量成果的检查324.2 地籍测量成果的等级标准34第五章 结语355.1 总结355.2 展望36致谢37参考文献3838内容摘要随着经济社会的

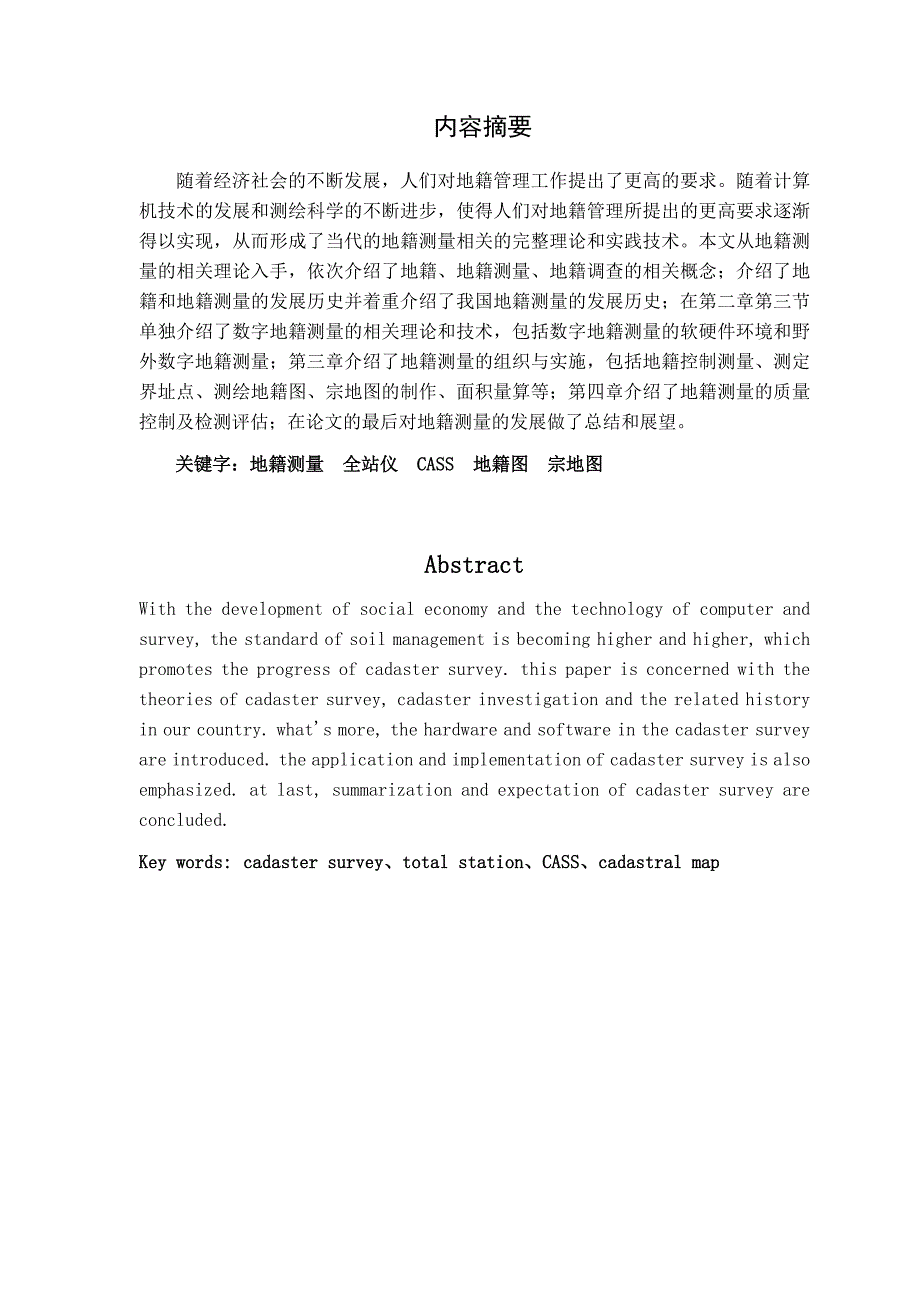

2、不断发展，人们对地籍管理工作提出了更高的要求。随着计算机技术的发展和测绘科学的不断进步，使得人们对地籍管理所提出的更高要求逐渐得以实现，从而形成了当代的地籍测量相关的完整理论和实践技术。本文从地籍测量的相关理论入手，依次介绍了地籍、地籍测量、地籍调查的相关概念；介绍了地籍和地籍测量的发展历史并着重介绍了我国地籍测量的发展历史；在第二章第三节单独介绍了数字地籍测量的相关理论和技术，包括数字地籍测量的软硬件环境和野外数字地籍测量；第三章介绍了地籍测量的组织与实施，包括地籍控制测量、测定界址点、测绘地籍图、宗地图的制作、面积量算等；第四章介绍了地籍测量的质量控制及检测评估；在论文的最后对地籍测量的发

3、展做了总结和展望。关键字：地籍测量 全站仪 CASS 地籍图 宗地图AbstractWith the development of social economy and the technology of computer and survey, the standard of soil management is becoming higher and higher, which promotes the progress of cadaster survey. this paper is concerned with the theories of cadaster survey, cad

4、aster investigation and the related history in our country. whats more, the hardware and software in the cadaster survey are introduced. the application and implementation of cadaster survey is also emphasized. at last, summarization and expectation of cadaster survey are concluded.Key words: cadast

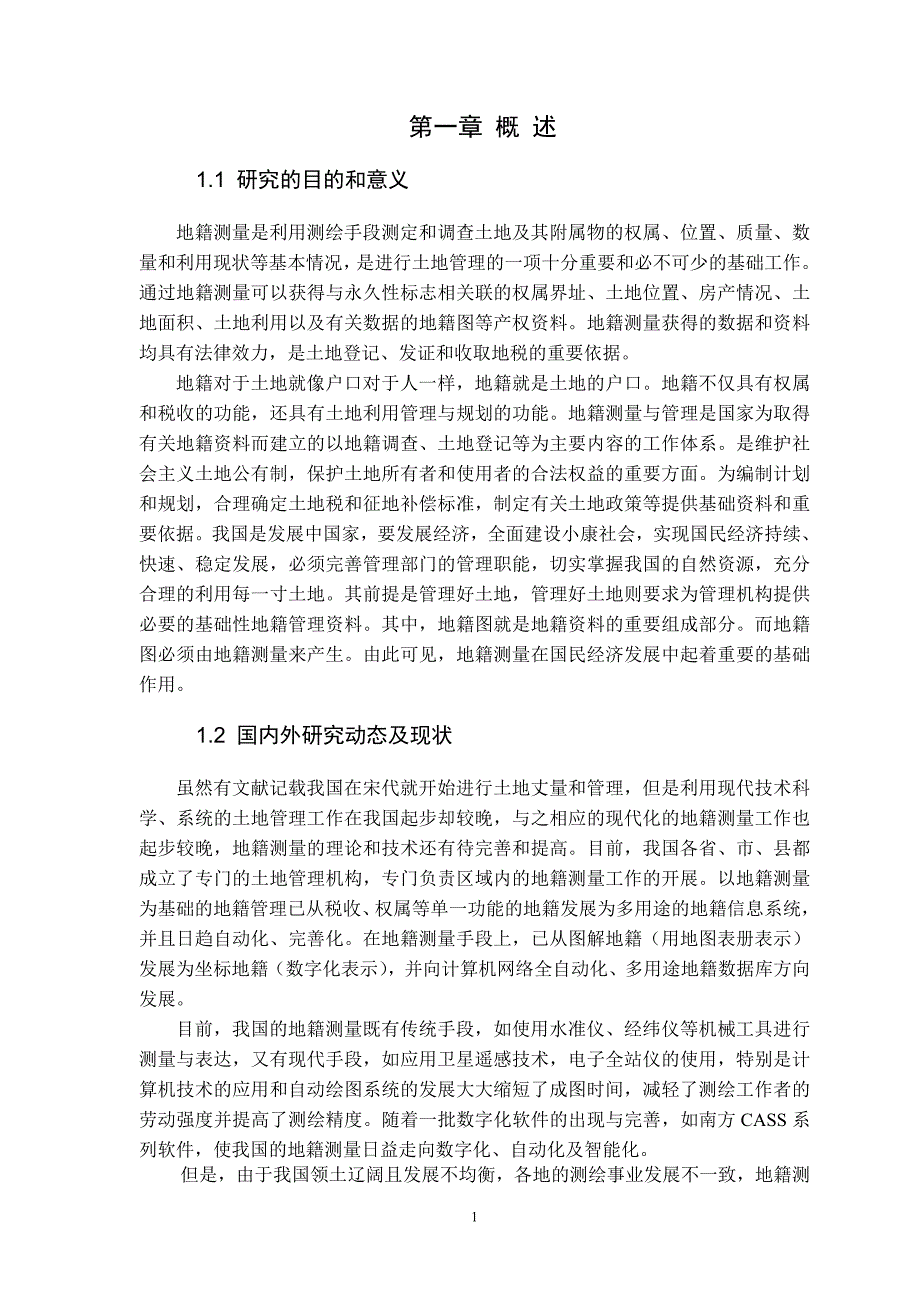

5、er survey、total station、CASS、cadastral map第一章 概 述1.1 研究的目的和意义地籍测量是利用测绘手段测定和调查土地及其附属物的权属、位置、质量、数量和利用现状等基本情况，是进行土地管理的一项十分重要和必不可少的基础工作。通过地籍测量可以获得与永久性标志相关联的权属界址、土地位置、房产情况、土地面积、土地利用以及有关数据的地籍图等产权资料。地籍测量获得的数据和资料均具有法律效力，是土地登记、发证和收取地税的重要依据。地籍对于土地就像户口对于人一样，地籍就是土地的户口。地籍不仅具有权属和税收的功能，还具有土地利用管理与规划的功能。地籍测量与管理是国家为取

6、得有关地籍资料而建立的以地籍调查、土地登记等为主要内容的工作体系。是维护社会主义土地公有制，保护土地所有者和使用者的合法权益的重要方面。为编制计划和规划，合理确定土地税和征地补偿标准，制定有关土地政策等提供基础资料和重要依据。我国是发展中国家，要发展经济，全面建设小康社会，实现国民经济持续、快速、稳定发展，必须完善管理部门的管理职能，切实掌握我国的自然资源，充分合理的利用每一寸土地。其前提是管理好土地，管理好土地则要求为管理机构提供必要的基础性地籍管理资料。其中，地籍图就是地籍资料的重要组成部分。而地籍图必须由地籍测量来产生。由此可见，地籍测量在国民经济发展中起着重要的基础作用。1.2 国内外

7、研究动态及现状虽然有文献记载我国在宋代就开始进行土地丈量和管理，但是利用现代技术科学、系统的土地管理工作在我国起步却较晚，与之相应的现代化的地籍测量工作也起步较晚，地籍测量的理论和技术还有待完善和提高。目前，我国各省、市、县都成立了专门的土地管理机构，专门负责区域内的地籍测量工作的开展。以地籍测量为基础的地籍管理已从税收、权属等单一功能的地籍发展为多用途的地籍信息系统，并且日趋自动化、完善化。在地籍测量手段上，已从图解地籍（用地图表册表示）发展为坐标地籍（数字化表示），并向计算机网络全自动化、多用途地籍数据库方向发展。目前，我国的地籍测量既有传统手段，如使用水准仪、经纬仪等机械工具进行测量与表

8、达，又有现代手段，如应用卫星遥感技术，电子全站仪的使用，特别是计算机技术的应用和自动绘图系统的发展大大缩短了成图时间，减轻了测绘工作者的劳动强度并提高了测绘精度。随着一批数字化软件的出现与完善，如南方CASS系列软件，使我国的地籍测量日益走向数字化、自动化及智能化。但是，由于我国领土辽阔且发展不均衡，各地的测绘事业发展不一致，地籍测量的技术手段也存在一定差异，精度和规范化都有待提高。尤其是部分较落后区域，各种高新技术的使用与普及将是地籍测量的重要工作，行业规范化发展也是必由之路，这就要求统一的、规范的、先进的技术手段来保证地籍测量的顺利实施。在全球范围内，地籍测量正朝以下几个方面发展：一是对传

9、统的土地测量理论与技术的进一步拓展，使其理论与方法更加丰富与完善；二是建立土地信息系统，并不断改善数据质量，使土地工作更加合理与高效；三是高新测绘技术将成为地籍测量的重要组成部分和应用手段。凭借GPS技术，结合GIS的应用，建立大范围的更加精确、动态变化的地籍监测与管理系统将成为可能，这将为国家决策的制定和国民经济的发展提供重要的信息支持和技术保障。1.3 研究的主要内容地籍测量按照测量手段的不同有传统地籍测量和数字地籍测量之分。一传统的地籍测量在进行地籍测量时，利用传统的测绘仪器（经纬仪、钢尺）来进行野外数据的获取，并使用纸质手簿进行记录，然后利用平板仪，采用极坐标法。使用铅笔进行地籍图的绘

10、制。这种方法的基础数据记录繁琐，修改处理极不方便，整个作业过程费时费力。已经逐渐不能满足地籍管理工作的需要。二数字地籍测量在进行地籍测量时，利用数字化采集设备（全站仪、电子记录薄等）来进行野外数据的获取，然后把数据导入到计算机，利用相应的数据处理软件和绘图软件生成地籍测量所需要得到的地籍资料。数字地籍测量是以计算机为平台，利用数字化的采集设备采集野外数据，将数据存储到计算机里，利用数据处理软件和绘图软件生成地籍图、表册等地籍资料的一种自动化测绘技术，在完成地籍测量的同时可以建立的机图形数据库，为实现信息化地籍管理奠定坚实的基础。由于数字地籍测量较传统的地籍测量有很大的优势，本次毕业设计的主要精

11、力将放在数字地籍测量方面，主要内容包括以下几个方面：地籍测量理论与实践的相关文献资料的系统阅读和学习；利用数字化全站仪进行野外数据采集并存储数据；数字地籍测图软件的学习，包括南方CASS6.0等；外业采集数据，制作一幅分幅数字地籍图或宗地图。第二章 地籍测量的相关理论2.1 概述2.1.1地籍 （一）地籍的含义地籍是为征收土地税而建立的土地清册，这是地籍最古老、最基本的含义。在辞海中，地籍被称为“中国历代政府登记土地作为征收田赋根据的册薄”。随着社会和经济的发展，地籍不但为土地税收和土地产权保护服务，还要为土地利用规划和管理提供基础资料。在一些发达国家，地籍的应用领域扩大到三十多个，我们把这种

12、地籍称为多用途地籍或现代地籍。现代（多用途）地籍是指由国家监管的、以土地权属为核心、以地块为基础的土地及其附着物的权属、位置、数量、质量和利用现状等土地基本信息的集合，用图、数、表等形式表示。其含义如下： 地籍是由国家建立和管理的。土地权属是地籍的核心。以地块为基础建立地籍。地籍的内涵之一就是以地块为基础，准确描述每一块土地的自然属性和社会经济属性。地籍必须描述地块内附着物的状况。地籍是土地基本信息的集合（简称土地清册）。用图、数、表的形式描述了土地及其附着物的权属、位置、数量、质量和利用状况。图、数、表之间通过特殊的标识符相互连接，这个标识符就是通常所说的地块号（宗地号或地号）。“图”是指地

13、籍图，即用图的形式直观的描述土地及其附着物之间的相互位置关系，包括分幅地籍图、专题地籍图、宗地图等。“数”是指地籍数据，即用数的形式描述土地及其附着物的位置、数量、质量、利用现状等要素，如面积册、界址点坐标册、房地产评价数据等。“表”是指地籍表，即用表的形式对土地及其附着物的位置、法律状态、利用状况等进行文字描述，如地籍调查表、土地登记表和各种相关文件等。在土地基本信息集合中回答了土地及其附着物的六个基本问题：第一“是谁的” 具体指权属主与土地及其附着物之间的法律关系；第二“在哪里” 具体指土地及其附着物的空间位置，一般用数据（坐标）和地籍编号进行描述；第三“有多少” 具体指对土地及其附着物的

14、量的描述，如土地面积、建筑面积、土地和房屋的价值或价格等；第四“在什么时候” 具体指土地及其附着物的权力和利用的发生、转移、消灭等事件的时间；第五“为什么” 具体指土地及其附着物的权力和利用的存在依据及其有关说明；第六“怎么样” 具体指土地及其附着物的权力和利用的发生、转移、消灭等事件的过程说明或依据。（二）地籍的功能建立地籍的目的，一般应由国家根据生产和建设的发展需要，以及科技发展的水平来确定。目前包括我国在内的许多国家建立的地籍已广泛的用于土地税费征收、土地产权保护和土地利用规划编制，同时为政府制定土地制度、社会经济发展目标、环境保护政策等宏观决策提供基础资料和科学依据。概括起来，地籍有以

15、下功能：地理性功能。经济功能。产权保护功能。土地利用管理功能。决策功能。管理功能。（三）地籍的类别随着地籍使用范围的不断扩大，其内容也越加充实，类别的划分也更趋合理。地籍按其发展阶段、对象、目的和内容的不同，可以划分为不同的类别。按地籍的用途划分，地籍分为税收地籍、产权地籍和多用途地籍；按地籍的特点和任务划分，地籍可分为初始地籍和日常地籍；按城乡土地的不同特点划分，地籍可分为城镇地籍和农村地籍。2.1.2地籍测量（一）地籍测量的定义地籍测量是为获取和表达地籍信息所进行的测绘工作。其基本内容是测定土地及其附着物的权属、位置、数量、质量和利用状况等。简单说就是“凡涉及土地及其附着物的权利的测量都可

16、视为地籍测量”。具体内容如下：地籍控制测量，测量地籍基本控制点和地籍图根控制点；界线测量，测定行政区划界线和土地权属界线的界址点坐标；地籍图测绘，测绘分幅地籍图、土地利用现状图、房产图、宗地图等；面积测算，测算地块和宗地的面积，进行面积的平差和统计；进行土地信息的动态监测，进行地籍变更测量，包括地籍图的修测、重测和地籍薄册的修编，以保证地籍成果资料的现势性与正确性。根据土地整理、开发和规划的要求，进行有关的地籍测量工作。同其他测量工作一样，地籍测量也遵循一般的测量原则，即先控制后碎部、由高级到低级、从整体到局部的原则。（二）地籍测量的特征地籍测量与基础测绘和专业测量有着明显的不同，其本质的不同

17、表现在凡涉及土地及其附着物的权利的测量都可视为地籍测量，具体表现如下：地籍测量是一项基础性的具有政府行为的测绘工作，是政府行使土地行政管理职能的具有法律意义的行政性技术行为；地籍测量为土地管理提供了精确、可靠的地理参考系统；地籍测量具有勘验取证的法律特征；地籍测量的技术标准必须符合土地法律的要求；地籍测量工作有非常强的现势性；地籍测量技术和方法是对当今测绘技术和方法的应用集成；从事地籍测量的技术人员不但应有丰富的测绘技术知识，还应有丰富的土地管理和地籍管理方面的知识。2.1.3地籍调查在进行地籍测量之前，必须进行地籍调查，即调查土地及其附着物的社会、经济、和法律方面的信息，再实地确认土地及其附

18、着物的权属界址和利用状况，并填写地籍调查表，为土地及其附着物的精确定位、面积测算等地籍测量工作提供基础资料。地籍调查是遵照国家的法律规定，对土地及其附着物的权属、数量、质量和利用现状等基本情况进行的调查。它既是一项政策性、法律性和社会性很强的基础工作，又是一项集科学性、实践性、统一性、严密性于一体的技术工作。2.2 地籍和地籍测量的发展2.2.1发展综述（一）地籍发展综述地籍是使用和管理土地的产物，其产生我发展也是社会进步、生产发展、科学技术水平不断提高的结果。国家的出现是地籍产生的基本原因。在原始社会中，土地处于“予取予求”的状态，人们共同劳动，按氏族内部的规则分享劳动产品，无须了解土地状况

19、和人地关系。随着社会生产力的发展，出现了凌驾于劳动群体之上的机器国家。这时，地籍作为维护这个国家机器运作的工具出现了。它在维护土地制度、保障国家税收方面发挥了重要作用。在西方，单词“地籍”的来源并不确定，可能来源于希腊字“Katatikon”（教科书或商业书籍中），也可能来源于后来的拉丁字“Capitastrum”(纳税登记)。具有现代地籍含义的土地记录已存在了数千年。中国、古埃及、古希腊、古罗马等文明古国都存在着一些古老的地籍记录。在当时的社会背景下，地籍是一种以土地为对象的征税薄册，记载的是有关土地的权属、面积和土地等级等，是古老的税收地籍。18、19世纪，社会结构发生了深刻变革，土地的利

20、用更加多元化。而测量技术的发展，使地块能精确的定位，计算的面积也更加准确，并且可以用图形来描述地籍的内容。这时地籍的内容不但有土地的权属、位置、数量和利用类型，还包含其附着物（建筑物和构筑物）的权属、位置、数量和利用类别。进入20世纪，由于人口增长及工业化等因素，社会结构变的更加复杂，各级政府和部门需要越来越多的信息来管理这个剧烈变迁的社会，地籍就又具有了管理功能。随着现代社会需求的进一步发展，测绘技术的进步，使得地籍的内容更加丰富，从而形成了我们所说的现代地籍。（二）地籍测量发展综述测绘技术产生之初的主要应用之一就是解决土地的划分和测算田亩的面积。约在公元前30世纪，古埃及皇家登记的税收记录

21、中，有一部分是以土地测量为基础的，在一些古墓中也发现了土地测量者正在工作的图画。中国从商周时代实行井田制起就开始了对田地界域进行划分和丈量。公元11世纪前，不管土地管理制度如何改变或不同，地籍测量的简单技术、方法和工具都是量测土地经界和面积的有力手段。1086年英格兰创立了一个著名的土地记录汤姆斯代，完成了大体覆盖整个英格兰的地籍测量，遗憾的是这个记录没有标在图上。1387年，中国明代开展地籍测量，编制鱼鳞图册，到1393年完成全国地籍测量并进行土地登记，全国田地总计为8507523顷。1628年，瑞典为了税收目的，对土地进行了测量和评价，包括英亩数和生产能力，并绘制成图。1807年，法国为征

22、收土地税而建立地籍，开展了地籍测量；1808年，拿破仑一世颁布全国土地法令，布设了三角控制网作为地籍测量的基础，并采用了统一的地图投影。现在许多国家仍在沿用拿破仑时代的地籍测量思想及其所形成的理论和技术。19世纪和20世纪中叶以前是地籍测量理论和技术不断发展完善的阶段。20世纪以来，由于社会的不断变革和发展，对地籍测量提出了更高的要求，各国政府对此项工作也普遍重视；而计算机技术、光电测距、航空摄影测量与遥感技术、GPS定位技术以及卫星监测技术的迅速发展，也使得地籍测量理论和技术得到不断发展，并可对社会发展过程中出现的各种问题做出及时的解决。现在发达国家都陆续开展了由政府监管的以地块为基础的地籍

23、或土地信息系统的建立工作。2.2.2我国地籍与地籍测量的发展我国是一个文明古国，地籍、地籍测量和地籍管理工作在我国有着悠久的历史。在农业生产中，为解决分田和赋税问题，不但进行了土地测量，而且还建立了一种以土地为对象的征税簿册。地籍概念的雏形始于我国的夏朝，即公元前21前16世纪。商、周时代，建立了一种“九一而助”的土地管理制度，即“八家皆私百亩，同养公亩”的井田制，并相应地进行了简单的土地测绘工作，这可视做我国地籍测量的雏形。到了春秋中叶以后（约公元前770前476年），鲁、楚、郑三国先后进行了田赋和土地调查工作。宋代对地籍管理极为重视，推行的一些整理地籍的办法对后代产生了深远的影响，其经界法

24、地籍整理已具有产权保护的功能。宋代创立了三种地籍测量方法，即方田法、经界法、推排法。真正完成全国土地清丈，并建立起完善的地籍制度的则是在明代。在总结宋代经界法经验的基础上，明代创立了鱼鳞图册制度，而且还同时进行人口普查，将其结果编为黄册。黄册和鱼鳞图册是相互补充的。这时，地籍完全从户籍中独立出来，这是我国地籍制度发展变化的重要里程碑。民国初期至解放初期，开始进入产权地籍。它不仅具有传统的税收功能，而且具有了产权的功能，并为政府的土地管理服务。20世纪3040年代，国民政府为“完成地价税收政策之准备工作，并进而开征地价税；推行保障佃农，扶植自耕农，以促进农业生产的目的，调整地政机构，训练地政人员

25、制造测量仪器，以举办各省、县市地籍整理，进行清理地籍，确定地权，规定地价”。1942年，各省地政局下设地籍测量队，还设立了测量仪器制造厂。1944年地政署公布 了地籍测量规则，这是我国第一部完整的国家地籍测量法规，也标志着我国地籍测量发展进入了一个新的阶段。确切地说，我国的现代地籍始于这个时期。由于历史的原因，至20世纪80年代中期，我国才正式开展地籍测量工作。为适应我国经济发展和改革开放的形势，国家于1986年成立国家土地管理局，并颁布了中华人民共和国土地管理法。至此，地籍测量成为我国土地管理工作的重要组成部分。国家相继制定了土地利用现状调整调查规程、城镇地籍调查规程、地籍测量规范、房产测

26、量规范等技术规则，开展了大规模的土地利用调查、城镇地籍调查、房产调查和行政勘界工作，同时进行了土地利用监测，理顺了土地权属关系，解决了大量的边界纠纷。近年来国内多所院校相继开设了相关学科专业和课程，培养了大批地籍测量方面的人才并对地籍测量理论和技术进行了大量的研究工作。GPS定位理论和技术已在我国城镇地籍测量和省、市、县勘界工作中得到全面应用。卫星资源遥感用于土地利用监测的技术和理论十几年来一直在发展和完善之中。为治理环境和提高土地生产力，全国各地做了大量的土地整理测量工作。2.3 数字地籍测量2.3.1概述（一）数字地籍测量概述数字地籍测量模式有三种，它们分别是野外数字地籍测量模式、数字摄影

27、地籍测量模式和内业扫描数字化地籍测量模式。这三种模式各有优缺点，它们相互补充，相辅相成，实现地籍信息的全覆盖采集。本文主要探讨使用最广泛的野外数字地籍测量模式。对于尚未测绘大比例尺地籍图的城镇地区，野外数字地籍测量模式是一种可行和非常值得推荐的测量模式。所采集的数据经过后续软件的处理，便可得到该地区的大比例尺地籍图以及其他各种专题图，同时还可以为建立该地区的地籍数据库提供基础数据。根据数据采集所使用的硬件不同又可分为如下几种模式： 全站仪电子记录簿（如PCE500、GRE3、GRE4等）测图软件这种采集方式是利用全站仪在野外实地测量各种地籍要素的数据，在数据采集软件的控制下实时传输给电子手簿，

28、经过预处理后按相应的格式存储在数据文件中，同时配绘草图，供测图软件进行编辑成图。这是早期主要的数字地籍测量模式。其优点是容易掌握，缺点是草图绘制复杂，容易出错，功效不高。全站仪便携式计算机测图软件这是一种集数据采集和数据处理于一体的数字式地籍测量方式，由全站仪在实地采集全部地籍要素数据，由通信电缆将数据实时传输给便携式计算机，数据处理软件实时地处理并显示所测地籍要素的符号和图形，原始采样数据和处理后的有关数据均记录于相应的数据文件或数据库中。由于现场成图，因而这种模式具有直观、速度快、效率高的优点。其缺点为便携式计算机价格昂贵、适应野外环境的能力较差。全站仪掌上电脑测图软件这种模式的作业方式与

29、上一种相同。由于掌上电脑价格低廉、操作简便、现场成图、速度快、效率高，其应用前景十分广阔。GPS-RTK接收机测图软件利用GPS-RTK接收机在野外实地测量各种地籍要素的数据，经过GPS数据处理软件进行预处理，按相应的格式存储在数据文件中，同时配绘草图，供测图软件进行编辑成图。GPS-RTK接收机是一种实时、快速、高精度、远距离数据采集设备，发展于20世纪90年代中期。其显著的优点是控制点大大减少。在平坦地区，一个控制点可测量几十平方公里甚至几百平方公里；在复杂地区，也比前三种模式的控制点减少10倍以上，因此其测量效率大大提高。其缺点为必须绘制测量草图。一些无线电死角和卫星信号死角无法采集数据

30、必须用全站仪进行补充。GPS-RTK接收机全站仪掌上电脑测图软件这种模式将克服以前集中数字测量模式的缺点，发挥它们各自的优点，可适应任何地形环境条件和任意比例尺地籍图的测绘，实现全天候、无障碍、快速、高精度、高效率的内外业一体化采集地籍信息，是未来发展的必然方向。（二）数字地籍测量的特点与模拟测图相比，数字地籍测量具有明显的优势和广阔的发展前景，其特点主要体现在以下几个方面：1. 自动化程度高数字地籍测量的野外测量能够自动记录，自动解算处理，自动成图、绘图，并向用图者提供可处理的数字地图。数字地籍测量自动化的效率高，劳动强度小，错误几率小，绘制的地图精确、美观、规范。2. 精度高模拟测图方法

31、的比例尺精度决定了图的最高精度，图的质量除点位精度外，往往与图的手工绘制有关，因此，无论所采用的测量仪器精度多高，测量方法多精确，都无法消除手工绘制对地籍图精度的影响。数字地籍测量在记录、存储、处理 成图的全过程中，观测值是自动传输的，数字地籍图毫无损失地体现外业测量精度。3. 现势性强数字地籍测量克服了纸质地籍图连续更新的困难。地籍管理人员只需将数字地籍图中变更的部分输入计算机，经过数据处理即可对原有的数字地籍图和相关的信息作相应的更新，保证了地籍图的现势性。数字地籍测量的这种优势在城镇变更地籍中能得到充分体现。4. 整体性强常规地籍测量是以图幅为单位组织施测。数字地籍测量在测区内部不受图幅

32、限制，作业小组的任务可按照河流、道路的自然分界来划分，也可按街道或街坊来划分，当测区整体控制网建立后，就可以在整个测区内的任何位置进行实测和分组作业。其成果可靠性强，精度均匀，减少了常规测量接边的问题。5. 适用性强数字地籍测量是以数字形式储存的，可以根据用户的需要在一定范围内输出不同比例尺和不同图幅大小的地籍图，输出各种分层叠加的专用地籍图。数字地籍图可以方便地传输、处理和供多用户共享，可以自动提取点位坐标、两点间距离、方位角，量算宗地面积，输出各种地籍表格，等等；通过接口，数字地籍图可以供地理信息系统建库使用；可依软件的性能，方便地进行各种处理、计算，完成各项任务；数字地籍测量既保证了高精

33、度，又提供了数字化信息，可以满足建立地籍信息系统及各专业管理信息系统的需要。（三）数字地籍测量的作业流程数字地籍测量可以分为三个阶段，即数据采集、数据处理和数据的输出。如下图所示为全野外数字地籍测量的作业流程。数字地籍测量流程图2.3.2数字地籍测量的软硬件环境（一）数字地籍测量系统硬件的组成数字地籍测量系统是以计算机为核心的。如下图所示，它的硬件由计算机主机、全站型电子速测仪、数据记录器（电子手簿）、数字化仪、打印机、绘图仪及其输出、输入设备组成。数字地籍测量系统硬件组成全站型电子速测仪采集野外数据通过数据记录器（电子手簿卡、掌上电脑）输入计算机（包括台式和便携式）。功能较全的全站型电子速测

34、仪可以直接与计算机进行数据传输。若用便携式计算机作电子平板，则可将其带到现场，直接与全站仪通信，记录数据，实时成图。全站型电子速测仪是由电子测角、电子测距、电子计算和数据存储单元等组成的三维坐标测量系统，测量结果能自动显示，并能与外围设备交换信息，系一种多功能测量仪器。由于全站型电子速测仪较完善地实现了测量和处理过程的电子化和一体化，所以人们也通常称之为全站型电子速测仪，简称全站仪。绘图仪和打印机是该系统不可缺少的输出设备。数字化仪通常用于现有地图的数字化工作。其他输入、输出设备还有图像文字扫描仪、磁带机等。计算机与外接输入、输出设备的连接，可通过自身的串行接口、并行接口及计算机网络接口实现。

35、二）数字地籍测量软件的功能数字地籍测量软件是数字地籍测量系统的关键。一个完整的数字地籍测量软件应具有数据采集、数据输入、数据编辑处理、数据管理、整饰和数据输出功能，如下图所示。软件必须通用性强，稳定性好，数据的表示和编辑直观、简洁，使用时应该尽可能为用户提供方便，采用菜单驱动方式和鼠标工作方式，并且对中文的支持也是必不可少的。处理后的结果可以列表方式、文件方式或以图件方式输出，绘制出的图应符合国家标准图式。数字地籍测绘软件功能框图（三）CASS数字地籍测量系统目前，在国内市场上有许多数字测图软件都具有数字地籍测量的功能，其中较为成熟且应用较广泛的主要有SZCT数字测图系统、CASS地形地籍成

36、图软件、RDMS数字测图系统、MAPSUR数字测图系统等。这几种软件均可用于地籍图的测绘，并能按要求生成相应的图件和报表等。下面着重介绍本次使用的CASS数字地籍测量系统。南方公司的CASS数字地籍测量系统是我国开发较早的数字地籍测量软件之一，在全国许多城市和地区具有广泛的影响。该系统采用AutoCAD为系统平台，并不断升级。CASS数字地籍测量系统集地形地籍测绘与管理于一体，它是依据国家最新颁布的有关地形及地籍调查测量的标准而开发的，提供的成果标准十分规范，真正做到了图形管理与地籍属性数据管理的有机统一，实现了图数交互查询（即由宗地的属性可查询宗地的图形，由宗地图形可查询该宗地的所有属性数据

37、为地籍管理提供了非常直观的图形化界面。下面介绍如何使用CASS6.0绘制地籍图：1.生成平面图所绘平面图如下图所示：地籍部分的核心是带有宗地属性的权属线，生成权属线有两种方法： 可以直接在屏幕上用坐标定点绘制； 通过事前生成权属信息数据文件的方法来绘制权属线。下文将介绍权属信息数据文件的生成方法。用SOUTH.DAT示例数据绘制的平面图2.生成权属信息数据文件可以通过文本方式编辑得到该文件后，再使用“绘图处理依权属文件绘权属图”命令绘出权属信息图。可以通过以下四种方法得到权属信息文件。 权属合并：权属合并需要用到两个文件：权属引导文件和界址点数据文件。 由图形生成权属 在外业完成地籍调查和

38、测量后，得到界址点坐标数据文件和宗地的权属信息，在内业，可以用此功能完成权属信息文件的生成工作。 用复合线生成权属 这种方法在一个宗地就是一栋建筑物的情况下特别好用，不然的话就需要先手工沿着权属线画出封闭复合线。 用界址线生成权属 如果图上没有界址线，可用“地籍成图”子菜单下“绘制权属线”生成：注：在CASS中，“界址线”和“权属线”是同一个概念。3. 绘制权属地籍图手工绘制使用“地籍成图”子菜单下“绘制权属线”功能生成，并选择不注记，可以手工绘出权属线，这种方法最直观，权属线出来后系统立即弹出对话框，要求输入属性，点“确定”按钮后系统将宗地号、权利人、地类编号等信息加到权属线里，如图所示：加

39、入权属线属性 通过权属信息数据文件绘制首先可以利用“地籍成图地籍参数设置”功能对成图参数进行设置。根据实际情况选择适合的注记方式，绘权属线时要作哪些权属注记。如要将宗地号、地类、界址点间距离、权利人等全部注记，则在这些选项前的方格中打上钩，如图所示。特别要说明的是“宗地内图形”中是否满幅的设置。CASS5.0以前的版本没有此项设置，默认均为满幅绘图，根据图框大小对所选宗地图进行缩放，所以有时会出现诸如1：1215这样的比例尺。有些单位在出地籍图时不希望这样的情况出现。他们需要整百或整五十的比例尺。这时，可将“宗地图内图形”选项设为“不满幅”，再将其上的“宗地图内比例尺分母的倍数”设为需要的值。

40、比如：设为50，成图时出现的比例尺只可能是 1：(50*N)，N为自然数。地藉参数设置参数设置完成后，选择“地籍依权属文件绘权属图”，如下图所示。“绘图处理”下拉菜单CASS界面弹出要求输入权属信息数据文件名的对话框，这时输入权属信息数据文件，命令区提示：输入范围(宗地号.街坊号或街道号):根据绘图需要，输入要绘制地籍图的范围，默认值为全部。最后得到如图所示的图形。地籍权属图2.3.3野外数字地籍测量（一）野外数据采集的步骤传统的测图作业步骤是先控制点测量后碎部点测量、先整体后局部。数字地籍测量可以采用同样的测量步骤，有的数字成图软件也可以图根控制点测量和碎部点测量同步进行，称为“一步测量法”

41、或“一步法测量”。1. 图根控制点测量在图根导线选点埋桩后，先在一测站上，测记导线的数据（角度、边长等），紧接着在该测站上进行碎部点测量。2. 碎部点测绘步骤测碎部点时，图根控制点及其坐标都是已知的，且存入坐标数据库中，这是实时成图的必要条件。 测站设置与检核碎部点测量时，首先要进行测站的设置，即首先要输入测站点号、后视点号、仪器高。接着选择定向点，照准好后，输入定向点点号和水平度盘读数。然后选择一已知点进行检核，的差值，如果不能输入检核点点号，照准后进行测量。测完之后将显示x、y、H的差值，如果不能通过检核，则不能继续测量。 碎步点测量野外数字地籍测量的碎部点测量的方法主要有极坐标法和丈量法

42、通常采用极坐标法进行碎部测量，并记录全部测点信息。如果对碎部点点号没有特定要求，可以选择点号自动累计方式，这样可以避免同一数据中出现重复点号；当不能采用自动累计方式时，可以采用点号手工输入方式。 丈量法丈量法是碎部点测量的另一种作业方法，是由测图软件所提供的。它能够根据外业所测的基本点及丈量的边长或观测方向，用解析法求出其他碎部点的坐标，并记入碎部点数据区。碎部点测量时许多隐蔽的点是无法利用极坐标法测量出来的，特别是在居民区，实际作业中很多点往往需要用尺丈量计算出来，因此丈量法在实际作业中非常重要。丈量法的方法主要有：边长交会、直角折线、线上一点、矩形两点、矩形第四点、两点距离、直角偏距、折

43、线平行线、垂线足点、两直线交点等。3.野外数字地籍测量数据采集的特点数字地籍测量是记录碎部点的坐标、编码、点号和连接信息。除采用极坐标法外，还可以采用测图软件提供的丈量法进行碎部点测量。碎部点测量可以在图根控制点测量后进行，也可以与图根控制点测量同时进行。碎部点测量不受图幅的限制，分幅由软件自动完成。当采用测记模式进行外业测量时，必须绘制标注测点点号的人工草图，到室内将测量数据直接由记录器传输到计算机，再由人工按草图编辑图形文件。当采用电子平板测绘模式时，可以进行现场实时成图和图形编辑、修正，保证数字地籍测量外业测绘的正确性，到内业仅作一些整饰和修改后，即可绘图输出。（二）数据处理数据处理是数

44、字地籍测量系统中的一个非常重要的环节。由于数字地籍测量中数据类型涉及面广，信息编码复杂，其数据采集方式和通信方式形式多样，坐标系统往往不一致，这对数据的应用和管理是不利的，因而对数据进行加工处理，统一格式，统一坐标，形成结构合理、调用方便的分类数据文件，是数字地籍测量软件中不可缺少的功能组成部分。数据处理软件通常由数据预处理模块和数据处理模块组成。（三）图形输出图形输出是测图软件中不可缺少的重要组成部分。各种测量数据和属性数据，经过数据处理之后形成图形数据文件，供图形输出模块使用。图形输出模块具有图形截幅、绘图比例尺确定、图式符号注记及图廓整饰等功能。第三章 地籍测量组织与实施3.1 概述地籍

45、测量不同于普通的地形测量。地籍测量除测量地籍调查范围内的地物外，还主要测量反映土地权属的地籍要素，而反映地貌的高程等要素不是地籍测量的重点。地籍测量应随着每宗地的土地登记的变更而不断的更新，时时保证地籍资料的现势性。地籍测量是测绘技术与法律的综合应用，它以测定界址为重点，无论有无明显界线，测量时都必须查明、测量并标定于地籍图上。 地籍测量通常分为初始地籍测量和变更地籍测量。初始地籍测量是指在初始土地权属调查的基础上，利用测绘仪器，以科学的方法,在调查区域内，建立地籍控制网，测量每宗土地的地籍要素，绘制地籍图,为土地登记提供依据。初始地籍测量的内容包括: 地籍平面控制测量、地籍细部测量。变更地籍

46、测量是测量变更后的土地权属界线、位置、宗地内部地物地类变化，并计算面积、绘制宗地图、修编地籍图，为变更土地登记或设定土地登记提供依据。变更地籍测量的技术、方法与初始地籍测量相同。本次地籍测量实践参加的是长沙市岳麓区的地形测量套合地籍测量项目的数据采集部分，其流程和单独的地籍测量作业实施存在一些差别，作业流程如下所示：准备工作资料分析技术设计内业资料处理控制布设、测量地形测量地籍修测组织准备资料准备人员培训宣传发动控制分析相关政策,文件分析地形,地籍资料分析权属调查地形,地籍测量内业数据建库成果提交,验收 无地调资料有地调资料 检查验收 检查验收作业流程图3.2 地籍控制测量3.2.1地籍控制测
