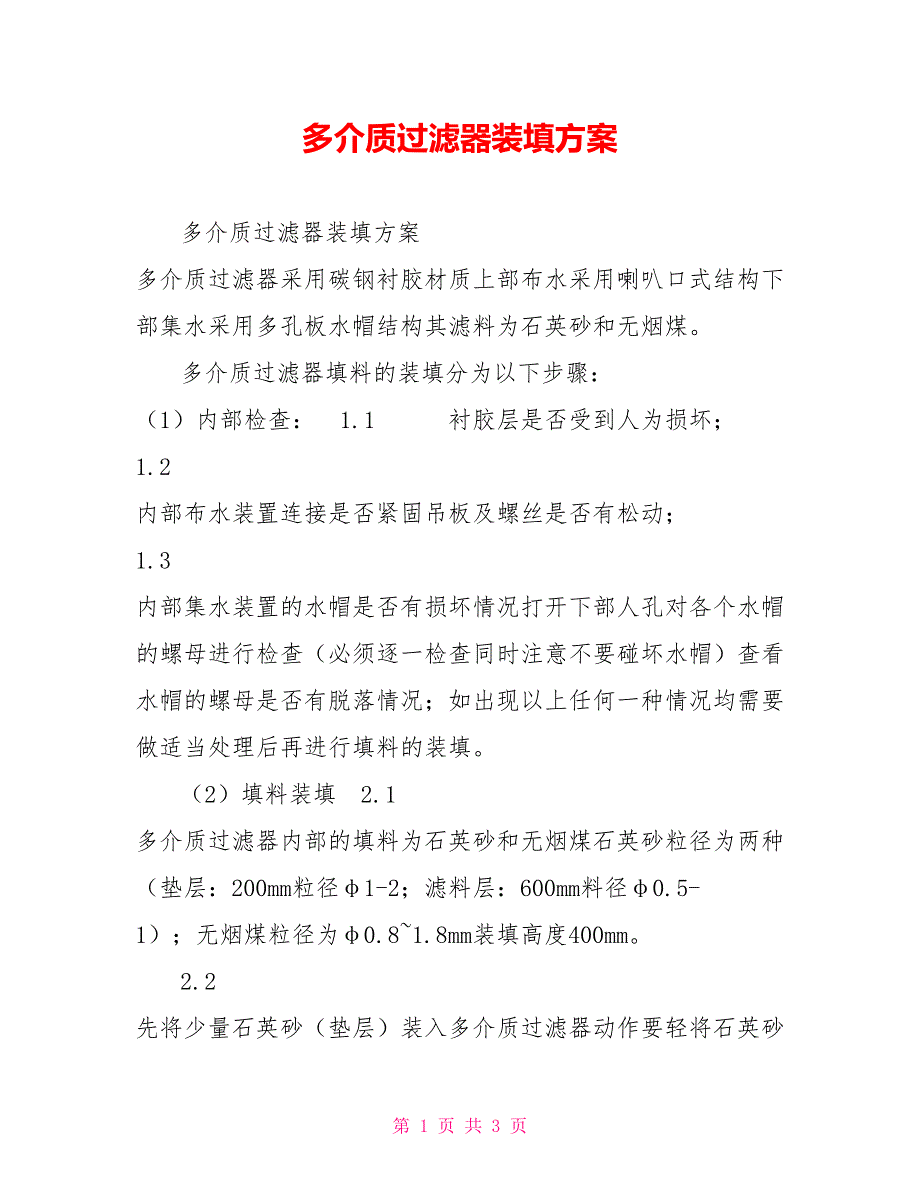

多介质过滤器装填方案.doc_第1页
第1页 / 共3页

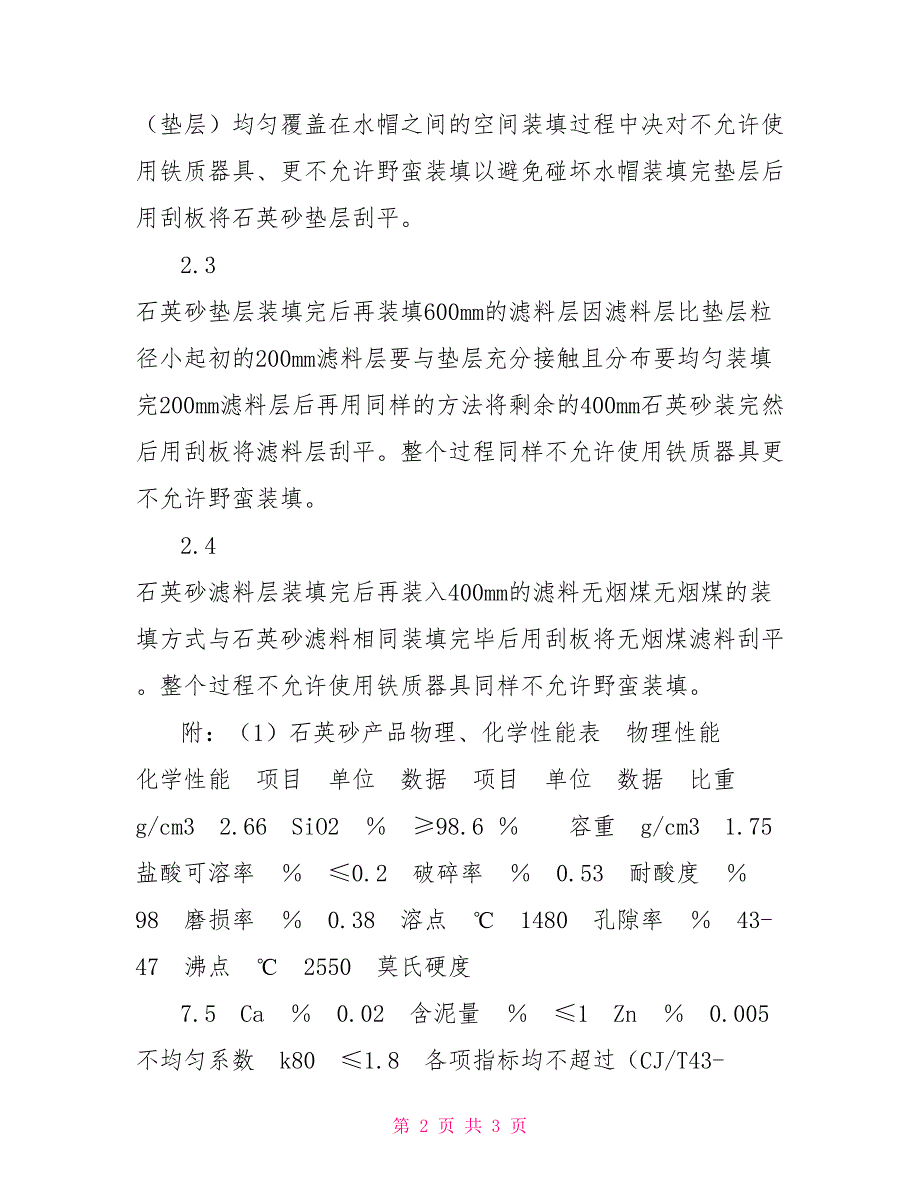

多介质过滤器装填方案.doc_第2页
第2页 / 共3页

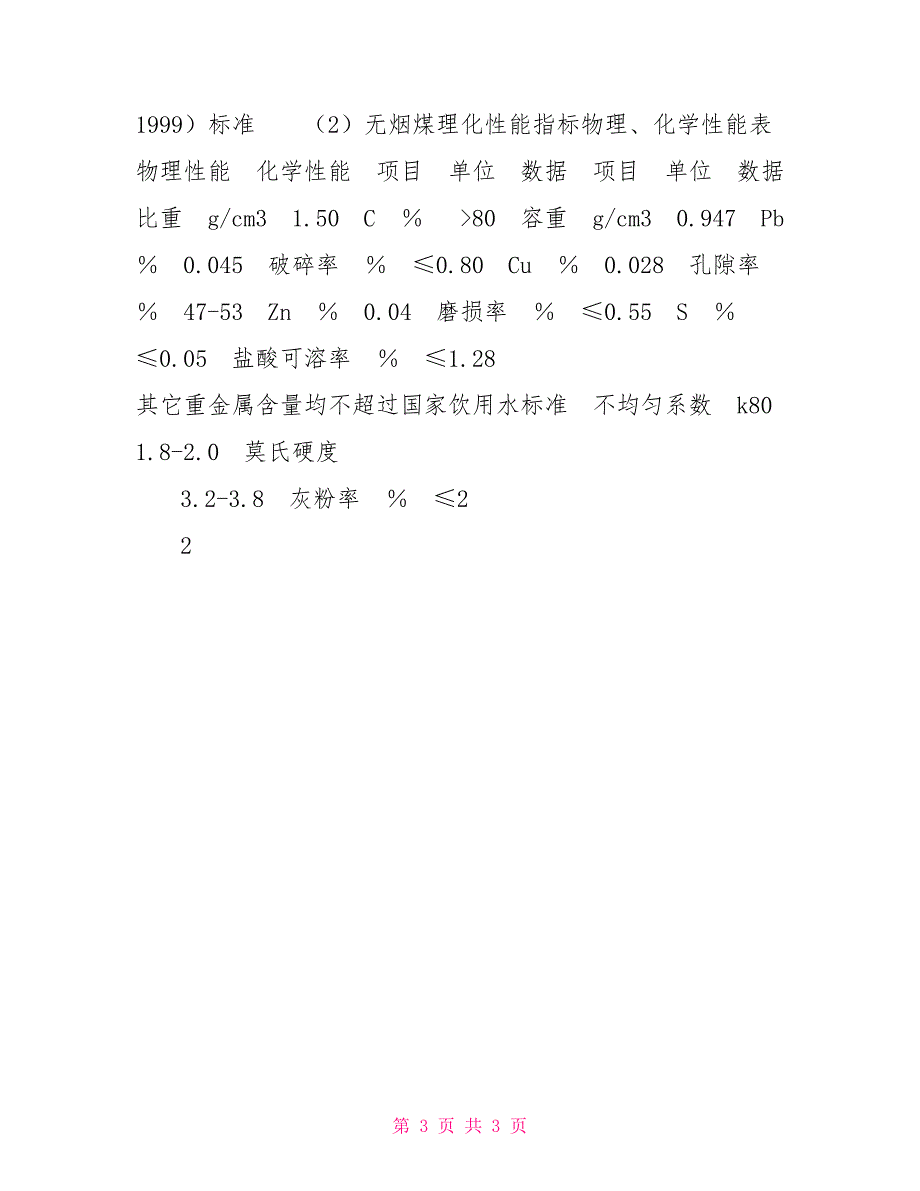

多介质过滤器装填方案.doc_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

1、多介质过滤器装填方案多介质过滤器装填方案 多介质过滤器采用碳钢衬胶材质上部布水采用喇叭口式结构下部集水采用多孔板水帽结构其滤料为石英砂和无烟煤。 多介质过滤器填料的装填分为以下步骤: (1)内部检查: 1.1 衬胶层是否受到人为损坏; 1.2 内部布水装置连接是否紧固吊板及螺丝是否有松动; 1.3 内部集水装置的水帽是否有损坏情况打开下部人孔对各个水帽的螺母进行检查(必须逐一检查同时注意不要碰坏水帽)查看水帽的螺母是否有脱落情况;如出现以上任何一种情况均需要做适当处理后再进行填料的装填。 (2)填料装填 2.1 多介质过滤器内部的填料为石英砂和无烟煤石英砂粒径为两种(垫层:200mm粒径1-2

2、滤料层:600mm料径0.5-1);无烟煤粒径为0.81.8mm装填高度400mm。 2.2 先将少量石英砂(垫层)装入多介质过滤器动作要轻将石英砂(垫层)均匀覆盖在水帽之间的空间装填过程中决对不允许使用铁质器具、更不允许野蛮装填以避免碰坏水帽装填完垫层后用刮板将石英砂垫层刮平。 2.3 石英砂垫层装填完后再装填600mm的滤料层因滤料层比垫层粒径小起初的200mm滤料层要与垫层充分接触且分布要均匀装填完200mm滤料层后再用同样的方法将剩余的400mm石英砂装完然后用刮板将滤料层刮平。整个过程同样不允许使用铁质器具更不允许野蛮装填。 2.4 石英砂滤料层装填完后再装入400mm的滤料无烟煤

3、无烟煤的装填方式与石英砂滤料相同装填完毕后用刮板将无烟煤滤料刮平。整个过程不允许使用铁质器具同样不允许野蛮装填。 附:(1)石英砂产品物理、化学性能表 物理性能 化学性能 项目 单位 数据 项目 单位 数据 比重 g/cm3 2.66 SiO2 98.6 容重 g/cm3 1.75 盐酸可溶率 0.2 破碎率 0.53 耐酸度 98 磨损率 0.38 溶点 1480 孔隙率 43-47 沸点 2550 莫氏硬度7.5 Ca 0.02 含泥量 1 Zn 0.005 不均匀系数 k80 1.8 各项指标均不超过(CJ/T43-1999)标准 (2)无烟煤理化性能指标物理、化学性能表 物理性能 化学性能 项目 单位 数据 项目 单位 数据 比重 g/cm3 1.50 C 80 容重 g/cm3 0.947 Pb 0.045 破碎率 0.80 Cu 0.028 孔隙率 47-53 Zn 0.04 磨损率 0.55 S 0.05 盐酸可溶率 1.28 其它重金属含量均不超过国家饮用水标准 不均匀系数 k80 1.8-2.0 莫氏硬度3.2-3.8 灰粉率 22第 3 页 共 3 页
