大众汽车标准TL52065微孔橡胶弹性体密封材料材料要求.doc

上传人:田海滨 文档编号:57859 上传时间:2025-07-09 格式:DOC 页数:5 大小:387.50KB
下载 相关 举报

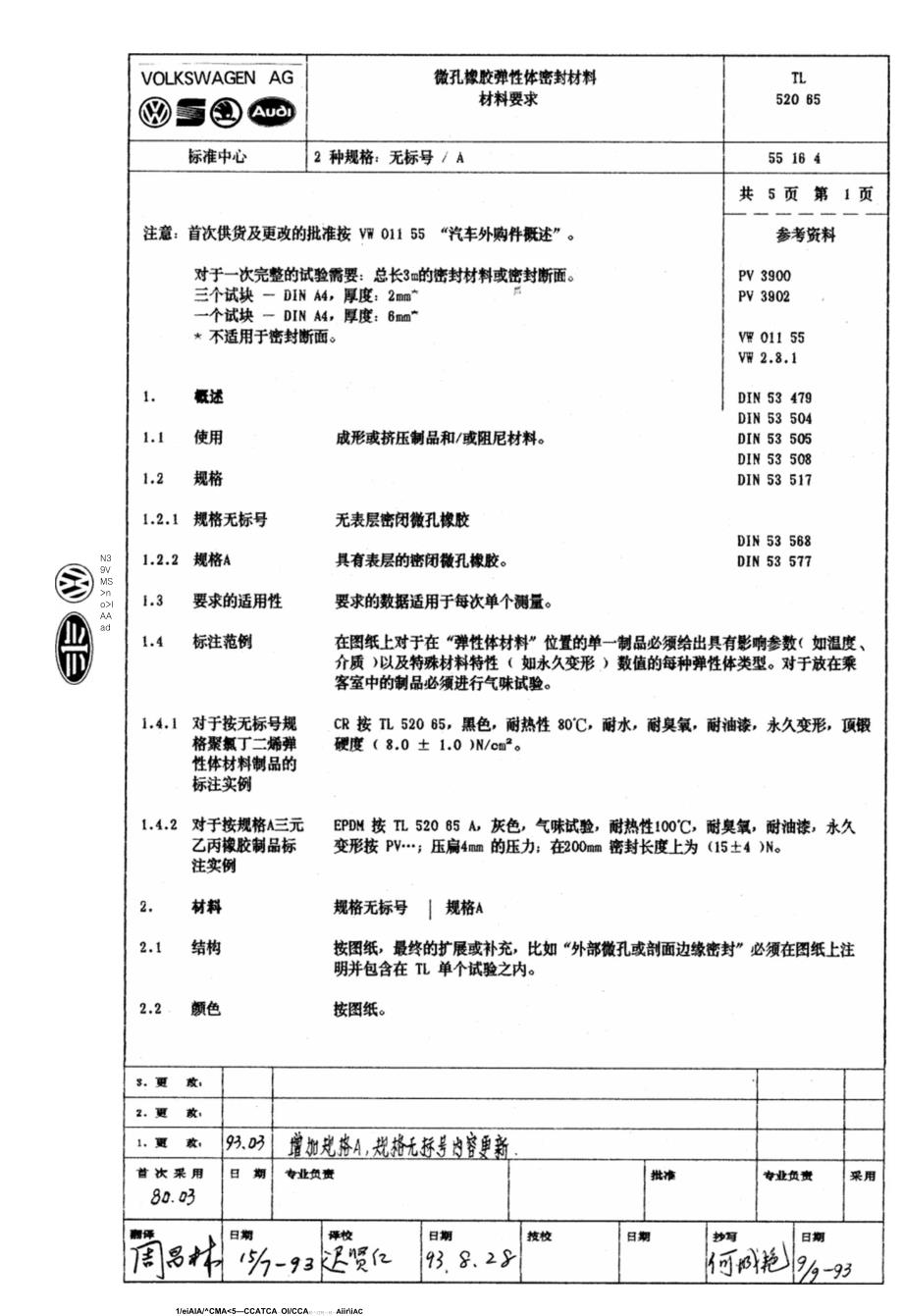

大众汽车标准TL52065微孔橡胶弹性体密封材料材料要求.doc_第1页
第1页 / 共5页
大众汽车标准TL52065微孔橡胶弹性体密封材料材料要求.doc_第2页
第2页 / 共5页
大众汽车标准TL52065微孔橡胶弹性体密封材料材料要求.doc_第3页
第3页 / 共5页
大众汽车标准TL52065微孔橡胶弹性体密封材料材料要求.doc_第4页
第4页 / 共5页
大众汽车标准TL52065微孔橡胶弹性体密封材料材料要求.doc_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

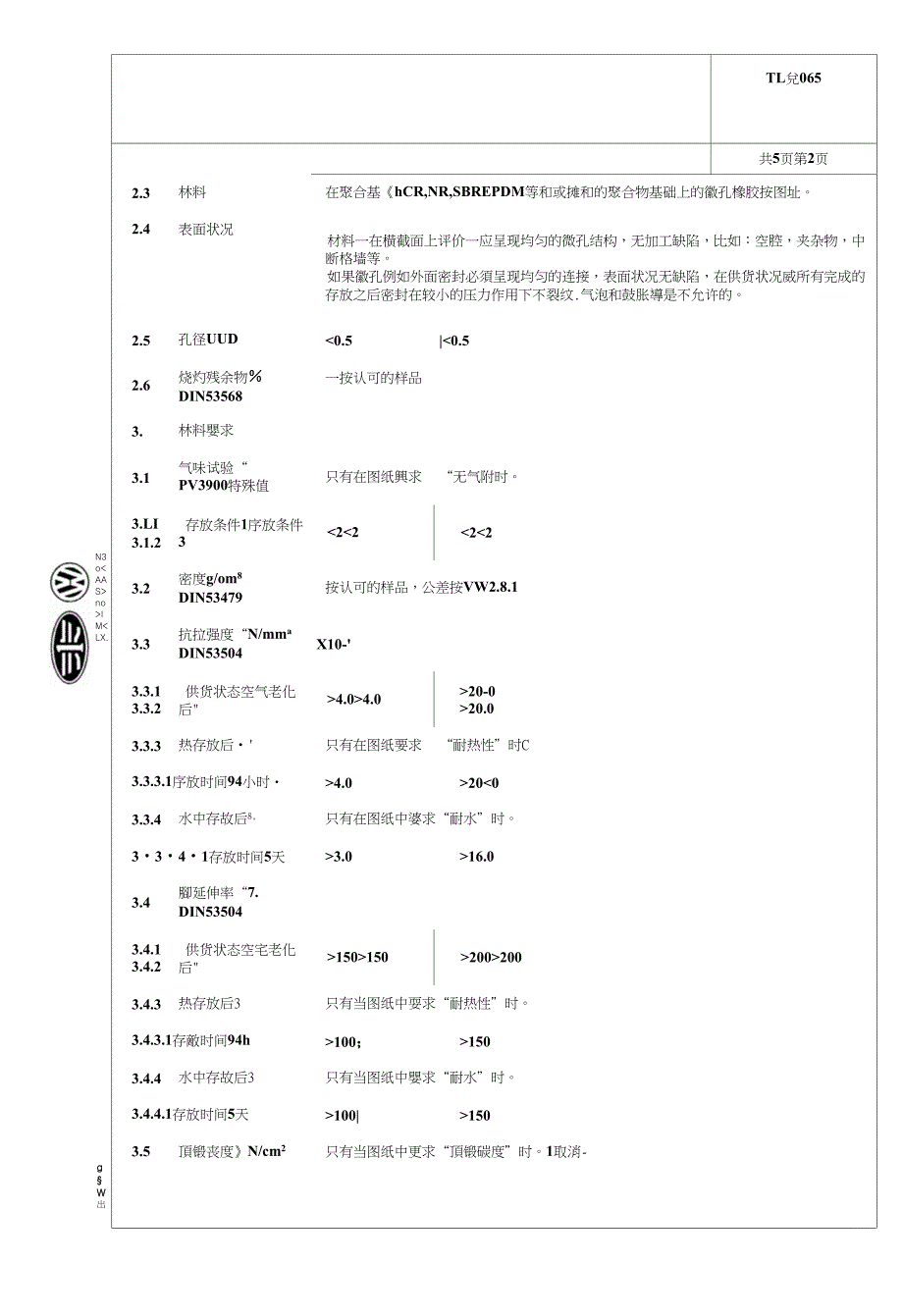

1、N39VMSnoIAAad1/eiAIA/CMA5CCATCA一Ol/CCA尺亠汀尺只一aiiriacN3onoIMLX.TL兌065共5页第2页2.3林料在聚合基hCR,NR,SBREPDM等和或摊和的聚合物基础上的徽孔橡胶按图址。2.4表面状况材料一在横截面上评价一应呈现均匀的微孔结构,无加工缺陷,比如:空腔,夹杂物,中断格墙等。如果徽孔例如外面密封必須呈现均匀的连接,表面状况无缺陷,在供货状况威所有完成的存放之后密封在较小的压力作用下不裂纹.气泡和鼓胀導是不允许的。2.5孔径UUD0.5|0.52.6烧灼残余物DIN53568一按认可的样品3.林料嬰求3.1气味试验“PV3900特殊值只

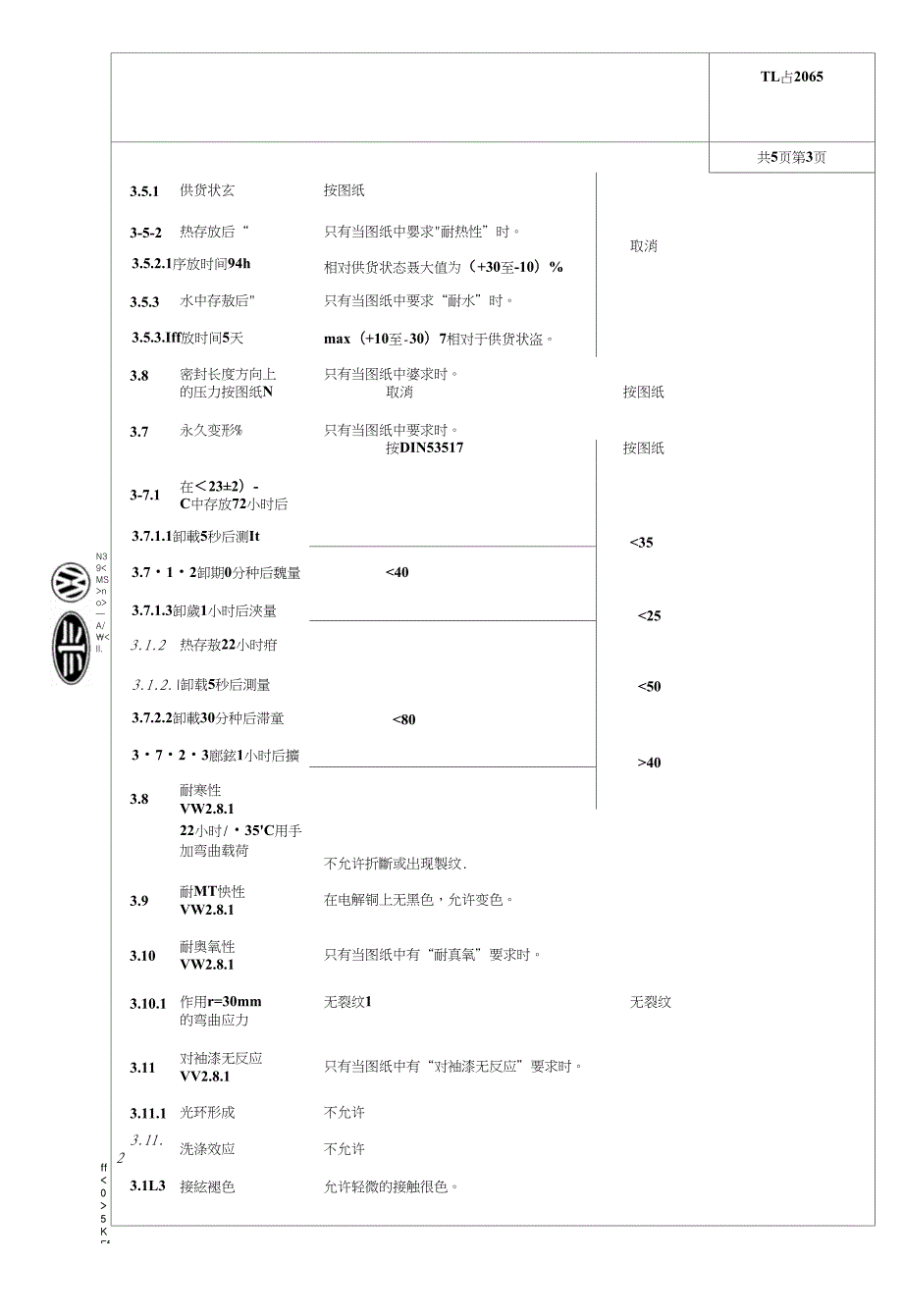

2、有在图纸興求“无气附时。3.LI3.1.2存放条件1序放条件32224.04.020-020.03.3.3热存放后只有在图纸要求“耐热性”时C3.3.3.1序放时间94小时4.0203.016.03.4腳延伸率“7.DIN535043.4.13.4.2供货状态空宅老化后1501502002003.4.3热存放后3只有当图纸中耍求“耐热性”时。3.4.3.1存敵时间94h100;1503.4.4水中存故后3只有当图纸中嬰求“耐水”时。3.4.4.1存放时间5天100|1503.5頂锻丧度N/cm2只有当图纸中更求“頂锻碳度”时。1取消-gW出N39noA/ll.TL占2065共5页第3页3.5.

3、1供货状玄按图纸3-5-2热存放后“只有当图纸中婴求耐热性”时。取消3.5.2.1序放时间94h相对供货状态聂大值为(+30至-10)%3.5.3水中存敖后只有当图纸中要求“耐水”时。3.5.3.Iff放时间5天max(+10至-30)7相对于供货状盗。3.8密封长度方向上只有当图纸中婆求时。的压力按图纸N取消按图纸3.7永久变形%只有当图纸中要求时。按DIN53517按图纸3-7.1在232)-C中存放72小时后3.7.1.1卸載5秒后测It353.712卸期0分种后魏量403.7.1.3卸歲1小时后浹量253.1.2热存敖22小时疳3.1.2.卸载5秒后測量503.7.2.2卸載30分种后

4、滞童403.8耐寒性VW2.8.122小时/35C用手加弯曲载荷不允许折斷或出现製纹.3.9耐MT怏性VW2.8.1在电解铜上无黑色,允许变色。3.10耐奥氧性VW2.8.1只有当图纸中有“耐真氧”要求时。3.10.1作用r=30mm无裂纹1无裂纹的弯曲应力3.11对袖漆无反应VV2.8.1只有当图纸中有“对袖漆无反应”要求时。3.11.1光环形成不允许3.11.2洗涤效应不允许3.1L3接絃褪色允许轻微的接触很色。ff5KEf在类似工作负荷只有当图纸中有“耐水”更求时。应力下的耐水性3.12-1供货状态3.12.2潮湿一高温敖后X13.13耐光和耐候性无水遗漏。无水渣漏。只有在图纸中有“耐光

5、和耐候性”要求时。3.13.1在1002小时岳按PV39023.13J.1无淋雨3.13.1.2有淋雨TL52065共5页第4页相对于供货状态无顏色变化同样也不允许出现粉化分解和裂纹。in3.i3.iu节一样。N2DVMSnoAAV丄!)试样变形件A按PV3900。2)用于确定拉伸强度值的表面计算忽略材料的徽孔组织结构。按规格无标号的詢品,试体优先选用标准试棒S2按DIN53504o试样厚度:大约5mm。按规格A的制品:试体依据结构部分尺寸标准试棒S2或S3A按DIN53504。试样厚度:大约2血。3) 在带强匍气潦通风按DIN53508的高温箱中存放:存故时间:48小时试验泪度:70C測量将

6、在(232)*C放置15分钟后进行。4) 在自然通凤按DIN53508的高温箱中存放。试验温度:按图纸丽M将在(232)*C中放置30分钟后进行。5) 在自燃通风按DIN53508具有400c去离子水的高温箱中存放。试验温度:80试体在存放过程中必須完全被水Mo測量在(23土2)C中放置30分仲后进行。8).试体的最小尺寸:30X30X25mm顶锻硬度測取:在40%顶锻变形速度:lOOmm/minff8?出C5UVOLKSWAGENAGTL共5页第5页7).根摒DIN53517“压力变形残余的确定试验18差*试验爱度按样品压和25%的出口高度。8在自然通风按DIN53508的离温箱中存故试验温

7、度,按图纸测盘在(232*C条件下保持2小时肓进行。9)试体在存敖前用胶带把端部捆扎,对于非常短的试体尺寸靖部用钳子夹持。存放完成后进入反向弯曲直到内表面相互接触。10大约250mm长的试片以半径广50mm的u形放置在两块10mm的有机玻璃板之间,压启3似的原始垂直放負板上切片制作的20mm高的在(23土2)*C条件下保持22小时后用去离子水充去离子水預先用一种中性有机色料染色。在温度为(232)-C的条件下保持96小时,毎用24小时迸行一次密封性评价。至少应检脸三个试样。11按10)安装试样,并在70C和100久相对空气湿度条件下放置96小时。取出1小时后试片制作的20呃高的檜用带顔色的水充播。在温度为(23土2)-C的条件下保持96小时每隔24小时进行一次松封性评价。至少应检验三个试样。

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 汽车/机械/制造 > 汽车标准

宁ICP备18001539号-1
