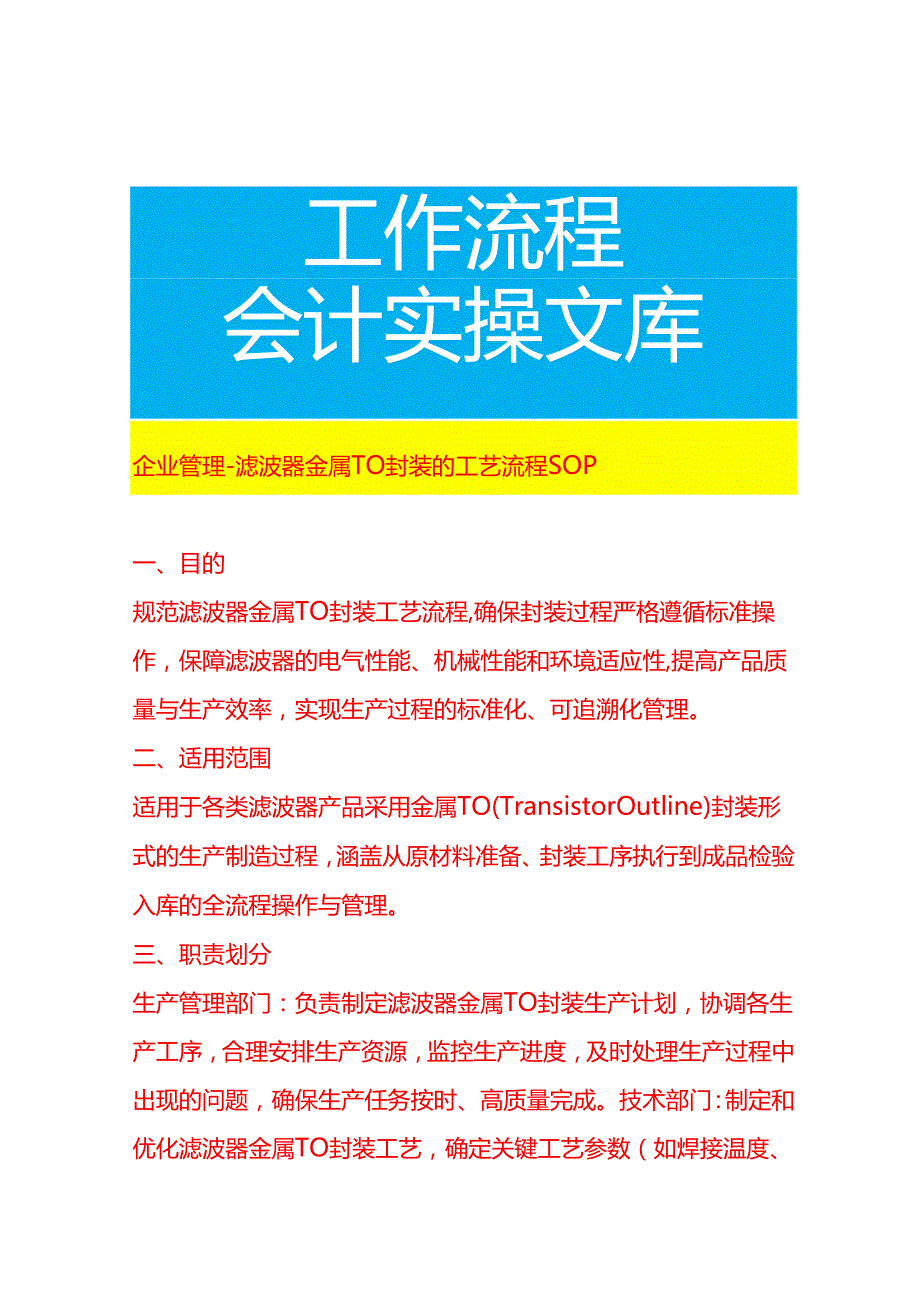

1、工作流程会计实操文库企业管理-滤波器金属TO封装的工艺流程SOP一、目的规范滤波器金属TO封装工艺流程,确保封装过程严格遵循标准操作，保障滤波器的电气性能、机械性能和环境适应性,提高产品质量与生产效率，实现生产过程的标准化、可追溯化管理。二、适用范围适用于各类滤波器产品采用金属TO(TransistorOutline)封装形式的生产制造过程，涵盖从原材料准备、封装工序执行到成品检验入库的全流程操作与管理。三、职责划分生产管理部门：负责制定滤波器金属TO封装生产计划，协调各生产工序，合理安排生产资源，监控生产进度，及时处理生产过程中出现的问题，确保生产任务按时、高质量完成。技术部门：制定和优化滤

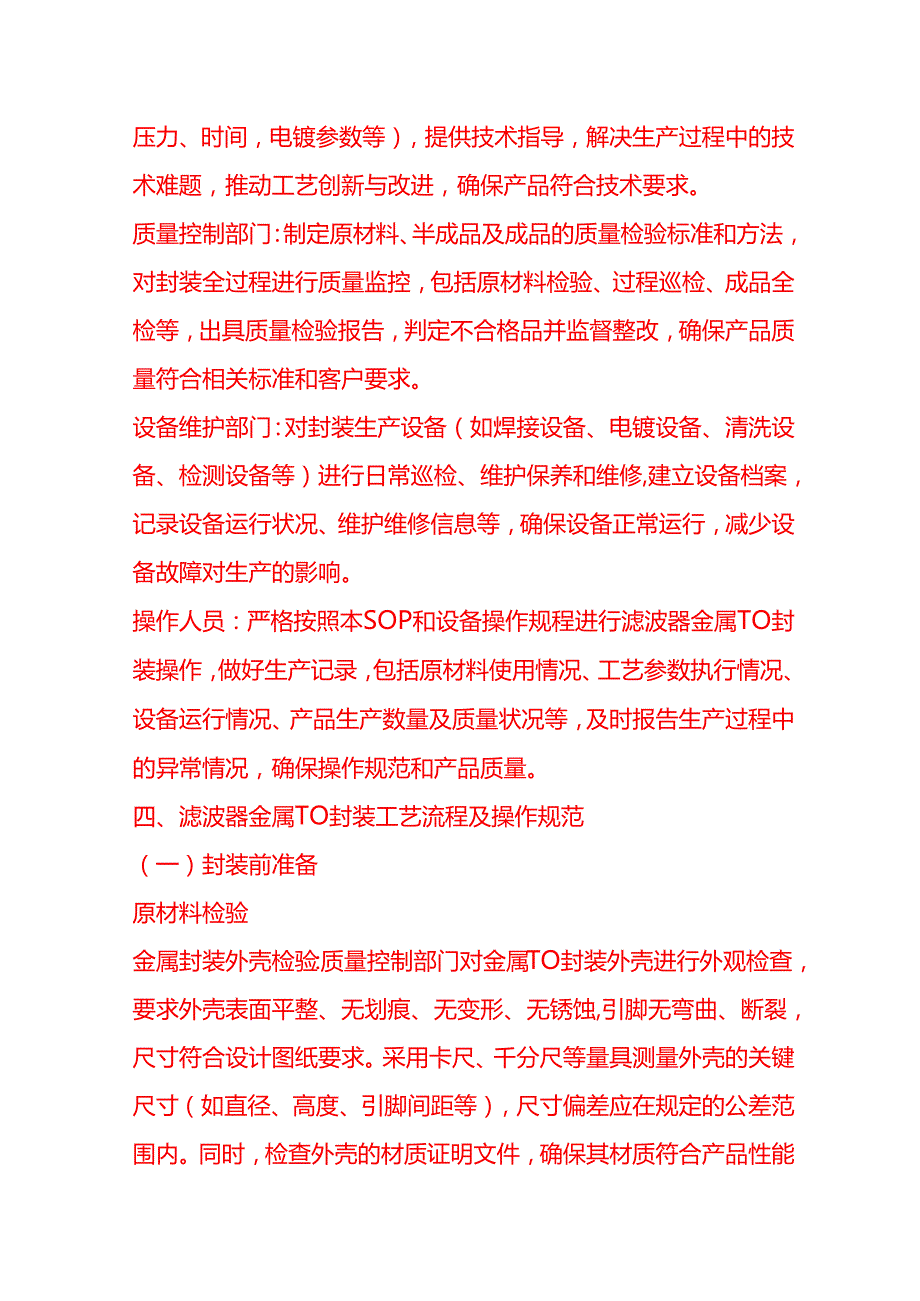

2、波器金属TO封装工艺，确定关键工艺参数（如焊接温度、压力、时间，电镀参数等），提供技术指导，解决生产过程中的技术难题，推动工艺创新与改进，确保产品符合技术要求。质量控制部门：制定原材料、半成品及成品的质量检验标准和方法，对封装全过程进行质量监控，包括原材料检验、过程巡检、成品全检等，出具质量检验报告，判定不合格品并监督整改，确保产品质量符合相关标准和客户要求。设备维护部门：对封装生产设备（如焊接设备、电镀设备、清洗设备、检测设备等）进行日常巡检、维护保养和维修,建立设备档案，记录设备运行状况、维护维修信息等，确保设备正常运行，减少设备故障对生产的影响。操作人员：严格按照本SOP和设备操作规程进
3、行滤波器金属TO封装操作，做好生产记录，包括原材料使用情况、工艺参数执行情况、设备运行情况、产品生产数量及质量状况等，及时报告生产过程中的异常情况，确保操作规范和产品质量。四、滤波器金属TO封装工艺流程及操作规范（一）封装前准备原材料检验金属封装外壳检验:质量控制部门对金属TO封装外壳进行外观检查，要求外壳表面平整、无划痕、无变形、无锈蚀,引脚无弯曲、断裂，尺寸符合设计图纸要求。采用卡尺、千分尺等量具测量外壳的关键尺寸（如直径、高度、引脚间距等），尺寸偏差应在规定的公差范围内。同时，检查外壳的材质证明文件，确保其材质符合产品性能要求。滤波器芯片检验：检查滤波器芯片的型号、规格是否与生产要求一致

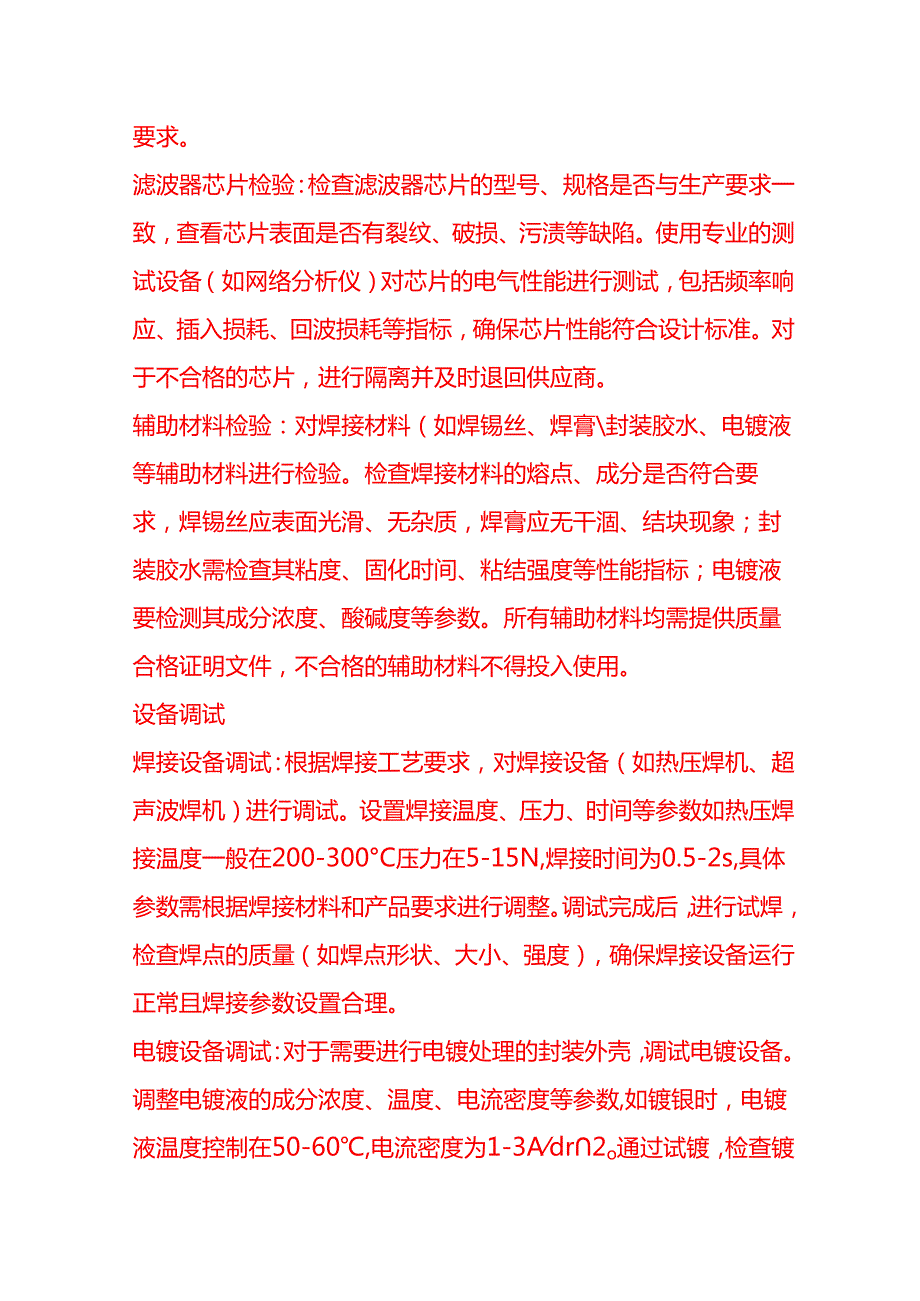

4、查看芯片表面是否有裂纹、破损、污渍等缺陷。使用专业的测试设备（如网络分析仪）对芯片的电气性能进行测试，包括频率响应、插入损耗、回波损耗等指标，确保芯片性能符合设计标准。对于不合格的芯片，进行隔离并及时退回供应商。辅助材料检验：对焊接材料（如焊锡丝、焊膏封装胶水、电镀液等辅助材料进行检验。检查焊接材料的熔点、成分是否符合要求，焊锡丝应表面光滑、无杂质，焊膏应无干涸、结块现象；封装胶水需检查其粘度、固化时间、粘结强度等性能指标；电镀液要检测其成分浓度、酸碱度等参数。所有辅助材料均需提供质量合格证明文件，不合格的辅助材料不得投入使用。设备调试焊接设备调试：根据焊接工艺要求，对焊接设备（如热压焊机、
5、超声波焊机）进行调试。设置焊接温度、压力、时间等参数如热压焊接温度一般在200-300C压力在5-15N,焊接时间为0.5-2s,具体参数需根据焊接材料和产品要求进行调整。调试完成后，进行试焊，检查焊点的质量（如焊点形状、大小、强度），确保焊接设备运行正常且焊接参数设置合理。电镀设备调试：对于需要进行电镀处理的封装外壳，调试电镀设备。调整电镀液的成分浓度、温度、电流密度等参数,如镀银时，电镀液温度控制在50-60,电流密度为1-3Adr2o通过试镀，检查镀层的厚度、均匀性、光泽度等指标，确保电镀设备能够满足生产要求。其他设备调试：对清洗设备、封装胶水涂覆设备、检测设备等进行调试，确保设备运行正
6、常，各项功能参数符合工艺要求。清洗设备要保证清洗效果良好，无残留污渍；封装胶水涂覆设备需控制胶水的涂覆量和均匀性；检测设备要保证检测数据准确可靠。工作环境准备洁净度控制：封装操作应在洁净车间内进行，保持车间内的洁净度等级符合要求（一般为万级或更高）o定期对车间进行清洁和消毒，使用专用的清洁剂和清洁工具擦拭地面、工作台面、设备表面等，减少灰尘和颗粒物对产品的污染。操作人员进入车间前，需穿戴好洁净工作服、帽子、口罩、手套等防护用品，通过风淋室进行除尘。温湿度控制：将车间内的温度控制在20-25,相对湿度控制在40%-60%o通过安装空调、除湿机等设备，实时监测并调节温湿度，稳定的温湿度环境有助于保
7、证焊接、封装等工艺的稳定性和产品质量。（二）封装工序芯片粘贴胶水涂覆：使用点胶机或丝网印刷等方式，在金属封装外壳的指定位置涂覆适量的封装胶水。控制胶水的涂覆量和均匀性，避免胶水过多溢出影响产品外观和性能，或胶水过少导致芯片粘贴不牢固。涂覆完成后，检查胶水的分布情况，如有异常及时进行调整。芯片放置：使用真空吸嘴或银子等工具，将检验合格的滤波器芯片准确放置在涂有胶水的位置上，确保芯片与外壳引脚的相对位置准确无误。放置过程中要轻拿轻放，避免芯片受到碰撞或静电损伤。芯片放置完成后，进行位置校准，可通过显微镜观察或视觉检测系统进行检查，确保芯片位置偏差在允许范围内。固化处理：将粘贴好芯片的封装外壳放入固
8、化炉中，按照规定的固化工艺参数（如温度、时间）进行固化处理。一般固化温度在80-150,固化时间为30-120分钟，具体参数根据封装胶水的特性确定。固化过程中，要严格控制炉内温度和时间，确保胶水充分固化，使芯片与外壳牢固粘结。引线键合焊线准备：选择合适规格的金线或铝线作为键合引线，根据产品要求确定引线的直径（常见的金线直径有1.0-2.0mil,铝线直径有1.5-3.0mil1将引线安装到键合机的送丝机构上，确保引线能够顺畅送出，且引线的张力适中，避免张力过大导致引线断裂，或张力过小影响键合质量。键合操作：使用键合机（如热超声键合机）进行引线键合。先在芯片的焊盘和金属外壳的引脚之间进行第一焊点
9、键合,通过施加适当的压力、温度和超声能量，使引线与焊盘牢固连接。然后将引线拉伸至合适长度，进行第二焊点键合，连接到外壳引脚上。键合过程中，要控制好键合点的形状、大小和位置，确保键合牢固、电气连接良好。每个键合点的拉力需符合标准要求（如金线键合点拉力一般不低于5g）,可通过拉力测试仪进行抽检。质量检查：键合完成后，使用显微镜对键合点进行外观检查,查看键合点是否有虚焊、脱焊、变形、裂纹等缺陷，引线是否有扭曲、断裂现象。对不合格的键合点,需进行返工处理，重新进行键合操作。外壳封装引脚整形：使用专用的弓I脚整形工具，对金属外壳的弓I脚进行整形处理，确保引脚的形状、间距符合设计要求，便于后续的焊接和安装
10、整形过程中要避免引脚受到损伤，保持引脚表面的光洁度。外壳焊接：将完成芯片粘贴和引线键合的部件放入金属外壳中，使用焊接设备（如激光焊机、电阻焊机）进行外壳焊接。根据外壳的材质和焊接工艺要求，设置合适的焊接参数，如激光焊接的功率、脉冲宽度、频率等。焊接时要保证焊缝均匀、连续，无气孔、裂纹等缺陷，确保外壳密封良好，防止外界环境对滤波器性能产生影响。焊接完成后，检查焊缝的质量，对不合格的焊缝进行补焊或重新焊接。密封处理：对于有密封要求的滤波器，在外壳焊接完成后,进行密封处理。可采用涂覆密封胶、焊接金属盖板等方式,确保封装体的密封性。涂覆密封胶时，要保证胶层均匀、无气泡，覆盖所有可能的泄漏部位；焊接金
11、属盖板时，要保证焊接质量，确保盖板与外壳紧密贴合。密封处理完成后，进行密封性检测，可采用氨质谱检漏仪等设备检测封装体的泄漏率，泄漏率需符合产品标准要求。电镀处理（可选）前处理:对封装后的产品进行电镀前处理,包括除油、酸洗、活化等步骤。除油是为了去除产品表面的油污，可采用有机溶剂或碱性溶液进行清洗；酸洗用于去除表面的氧化物，使用合适浓度的酸溶液进行处理；活化是为了提高产品表面的活性，便于后续电镀层的沉积。前处理过程中，要严格控制处理时间和溶液浓度，避免对产品造成过度腐蚀。电镀操作：将前处理后的产品放入电镀槽中，按照预定的电镀工艺进行电镀处理。根据产品要求选择电镀的金属层（如镀银、镀金等)，控制电
12、镀液的成分、温度、电流密度和电镀时间等参数。例如,镀金时,电镀液温度控制在40-50,电流密度为0.5-1.5Adm2,电镀时间根据镀层厚度要求确定。电镀过程中，要确保产品在电镀槽中均匀分布，保证镀层厚度均匀、表面光洁。后处理：电镀完成后，对产品进行后处理，包括水洗、钝化、干燥等步骤。水洗是为了去除产品表面残留的电镀液，防止残留液对产品造成腐蚀；钝化处理可以提高镀层的耐腐蚀性；干燥是为了去除产品表面的水分，避免水分残留导致产品生锈或氧化。后处理完成后，检查电镀层的质量，包括镀层厚度、均匀性、附着力等指标，不合格的产品需进行返工或报废处理。()封装后检测与处理外观检查使用目视或显微镜对封装后的滤
13、波器进行外观检查，查看产品表面是否有划痕、凹陷、变形、污渍等缺陷，外壳焊接处是否平整、无气孔，引脚是否有弯曲、氧化等情况。对外观不合格的产品，进行标识并隔离，分析原因，采取相应的修复或报废措施。电气性能测试使用网络分析仪、信号发生器、频谱分析仪等专业测试设备，对滤波器的电气性能进行全面测试。测试项目包括中心频率、带宽、插入损耗、回波损耗、带外抑制等指标，确保滤波器的电气性能符合设计要求和产品标准。对于电气性能不合格的产品，进行详细分析，查找原因（如芯片性能问题、焊接不良、封装结构影响等），进行返工或报废处理。环境性能测试（可选）根据产品的应用场景和客户要求，对封装后的滤波器进行环境性能测试，如
14、高低温测试、湿热测试、盐雾测试、振动测试等。高低温测试是将产品在规定的高温和低温环境下（如-40-85。C）保持一定时间，测试产品在极端温度条件下的性能稳定性；湿热测试用于模拟潮湿环境对产品的影响；盐雾测试主要检测产品的耐腐蚀性能；振动测试则检验产品在振动环境下的结构强度和性能可靠性。通过环境性能测试,确保滤波器在各种环境条件下能够正常工作。对环境性能测试不合格的产品，分析原因并进行改进。包装与入库对检验合格的滤波器产品进行包装，根据产品特点和客户要求,选择合适的包装材料（如防静电包装袋、纸盒、托盘等在包装过程中，要注意防止产品受到碰撞、挤压和静电损伤。包装完成后，在产品外包装上清晰标注产品型
15、号、规格、数量、生产日期、批次号等信息。将包装好的产品入库储存，仓库应保持干燥、通风、温度适宜，避免产品受潮、氧化或受到其他环境因素影响。按照先进先出的原则进行库存管理，定期对库存产品进行盘点，确保账物相符。五、安全与环保要求安全要求人员安全：操作人员在进行封装作业时，必须严格遵守安全操作规程，正确佩戴和使用个人防护用品（如防护眼镜、手套、口罩等）。在使用焊接设备、电镀设备等高温、高压、高电压设备时，要防止烫伤、触电、机械伤害等事故发生。设备运行过程中，严禁擅自进行维修、调试等操作，如需维修设备，必须先切断电源，并在设备上悬挂禁止合闸”等警示标识。设备安全：定期对生产设备进行检查、维护和保养，
16、确保设备的安全防护装置（如防护罩、急停按钮、漏电保护装置等）完好有效。对电气设备要定期进行绝缘检测，防止漏电事故发生；对焊接设备的高温部件要采取隔热措施，避免人员烫伤。设备出现故障时，应立即停止使用，并由专业维修人员进行维修，严禁设备带故障运行。消防安全：在生产车间内配备足够数量的消防器材（如灭火器、消防栓、消防沙等），并定期进行检查和维护，确保消防器材能够正常使用。车间内严禁堆放易燃易爆物品，保持消防通道畅通无阻。对员工进行消防安全培训，使其掌握火灾报警、灭火器材使用和逃生自救等技能。环保要求废水处理：生产过程中产生的废水（如电镀废水、清洗废水等）含有重金属、酸碱等污染物，必须进行处理达标后
17、排放。建立废水处理设施，采用中和、沉淀、过滤、离子交换等工艺，对废水进行处理，去除其中的污染物。定期对废水处理设施进行检测和维护，确保废水处理效果符合环保标准要求。废气处理:对于电镀、焊接等工序产生的废气（如酸性废气、焊接烟尘等），通过安装废气收集装置和处理设备（如酸雾吸收塔、烟尘净化器等）进行处理，使废气中的污染物浓度降低到排放标准以下后排放。定期对废气处理设备进行检查和维护，更换吸附材料或过滤元件，确保废气处理效果良好。固废处理：对生产过程中产生的固体废弃物（如废弃的封装外壳、不合格产品、电镀废渣、废包装材料等）进行分类收集和处理。可回收的固体废弃物（如金属外壳、包装材料）进行回收再利用；
18、危险废物（如电镀废渣、废化学试剂等）必须交由有资质的单位进行处理，严禁随意丢弃或非法处置。建立固废管理台账，记录固废的产生量、处理方式和去向等信息，确保固废处理符合环保法规要求。六、记录与文档管理生产记录:操作人员详细记录滤波器金属TO封装生产过程中的各项数据，包括原材料使用情况（如金属外壳批次、芯片型号及批次、辅助材料用量等）、工艺参数执行情况（如焊接温度、压力、时间，电镀参数等）、设备运行情况（如设备启动时间、停机时间、故障情况等）、产品生产数量及质量状况（如合格品数量、不合格品数量及原因等）0生产记录应准确、完整、清晰，确保生产过程可追溯。质量检验记录：质量控制部门记录原材料检验、过程巡
19、检、成品检验等环节的检验结果，包括检验项目、检验方法、检验数据、检验结论、检验人员和检验时间等信息。对不合格品的处理过程和结果也应进行详细记录，便于分析质量问题产生的原因，采取有效的改进措施。设备维护记录：设备维护部门记录生产设备的日常维护、保养、维修情况，包括维护保养时间、维护保养内容（如设备清洁、部件更换、润滑等）、维修人员、维修后的设备运行状况等信息。通过设备维护记录，及时了解设备的运行状态,制定合理的设备维护计划，延长设备使用寿命。文档管理：将生产记录、质量检验记录、设备维护记录等相关文档进行分类整理，由专人负责保存。建立文档管理制度,规定文档的保存期限和查阅流程，定期对文档进行检查和更新，确保文档的完整性和准确性，为后续生产管理、工艺改进和质量追溯提供依据。
