1、电力工程基础模拟试题（4）题号*二三四总分得分一、双选题（将各题两个正确答案的序号填入表格中。每小题2分，共30分）序号123456789101112131415答案得分1 .在灯光监视的断路器控制和信号回路中，绿灯闪光表示断路器（）oA、自动合闸B、自动跳闸C、手动准备跳闸D、手动准备合闸2 .下述哪些系统是小电流接地系统？（）A、IOkV电网B、35kV电网C、380/220V电网D、220kV电网3 .对于B相不装设电流互感器的两相电流差接线，以下哪种情况下的接线系数Kvv=6?（）A、三相短路B、AC两相短路C、AB两相短路D、正常运行4 .对于两路电源进线的中小型工厂总降压变电所，通
2、常采用的主接线方案有哪些？（）A、线路-变压器单元接线B、单母线接线C、单母线分段接线D、桥式接线5 .电流互感器的校验项目不包括（）A、短路热稳定性B、短路动稳定性C、灵敏度D、断流容量6 .变压器的有功功率损耗和以下哪些技术数据无关？（）A、空载损耗A4B、短路损耗ApZC、空载电流百分数0%D、短路电压百分数4%7.下列哪些属于隔离开关的用途？（)oA、切断负荷电流B、隔离电压C、切断短路电流D、倒闸操作8 .对于线路的三段式电流保护，下列哪些保护需要按本线路末端的最小两相短路电流来校验灵敏度？（）A、无时限电流速断保护B、带时限电流速断保护C、定时限过电流保护近后备D、定时限过电流保护
3、远后备9 .用标幺值进行短路电流计算时，通常先选定哪两个量的基准值？（）A、电流B、电抗C、电压D、容量10 .下面哪些属于TN-S系统的特征？（）A、电源中性点直接接地B、中性线（N线）与保护线（PE线）分开C、属于三相四线制系统D、电气设备的外露导电部分经各自的PE线分别接地11 .在无限大容量电力系统中，三相短路后下列等式不成立的有：（）A、黑=1B、I；=S；C、ISh=IPD、p=0012 .在变压器保护中，下列哪些保护动作于跳闸？（）A、重瓦斯保护B、轻瓦斯保护C、过电流保护D、过负荷保护13 .对于无时限电流速断保护，以下哪些描述是正确的？（）A、按线路末端的最大三相短路电流整定

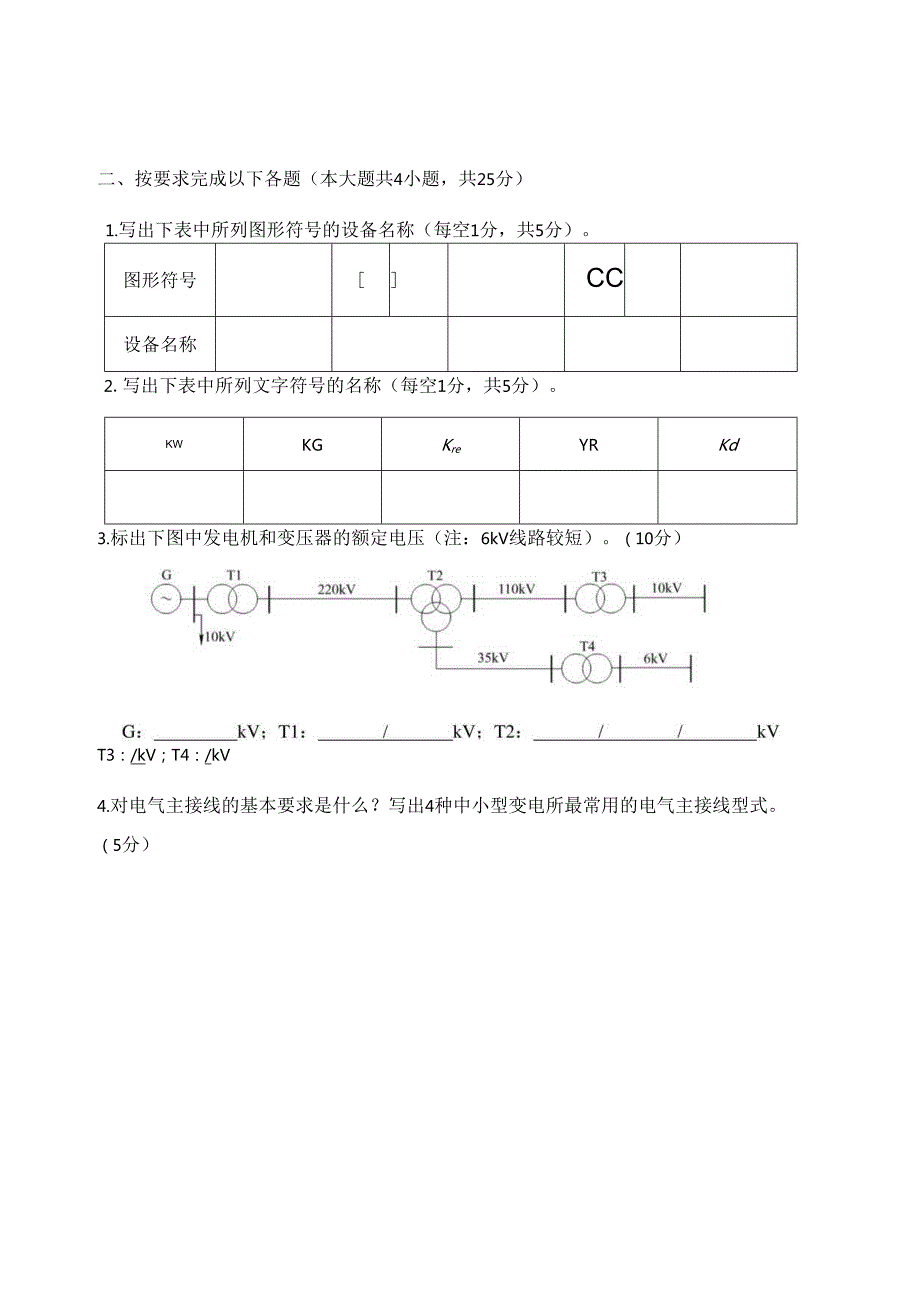

4、B、可以保护线路全长C、其选择性由时间继电器决定D、在线路末端有保护死区14 .定时限过电流保护的动作电流和以下哪些因素有关？（）A、返回系数B、线路末端的最大三相短路电流C、线路的最大负荷电流D、线路末端的最小两相短路电流15 .中性点不接地系统发生单相接地故障时，以下哪些描述是不正确的？（）A、非故障相对地电压升高为原来的百倍B、非故障相对地电压不变C、可以继续运行2h,运行可靠性高D、保护装置动作，断路器跳闸二、按要求完成以下各题（本大题共4小题，共25分）1.写出下表中所列图形符号的设备名称（每空1分，共5分）。图形符号CC设备名称2.写出下表中所列文字符号的名称（每空1分，共5分）。
5、KWKGKreYRKd3.标出下图中发电机和变压器的额定电压（注：6kV线路较短）。（10分）T3：/kV；T4：/kV4.对电气主接线的基本要求是什么？写出4种中小型变电所最常用的电气主接线型式。（5分）L（20分）某供电系统如下图所示，已知电力系统出口断路器的断流容量为500MVA,试计算总降压变电所IokV母线上左点和变压器低压母线上心短路时的三相短路电流人、冲击电流加、冲击电流有效值加及三相短流容量，。2.（25分）在下图所示IOkV线路中，假设全线截面一致，允许电压损失为5%,线路长度及变压器低压侧负荷如图所示，试计算：（1）两台变压器的功率损耗（8分）；（2）忽略线路功率损耗，试计
6、算干线首端的功率因数（8分）；（3）若功率因数未达到0.9,在干线首端进行无功补偿，试计算无功补偿容量（2分）；（4）选择该IokV线路的LJ型铝绞线截面（7分）。已知变压器的技术数据如下：Tl：Sll-1000/10：A6=1.15kW,AA=Io.3kW,0%=l,4=4.5T2：Sll-800/10：AA=0.98kW,APk=7.5kW,0%=l,Uk%=4.5(20分)(700+j500)kVA(500+j400)kVA电力工程基础模拟试题（4）答案二、双选题（将各题两个正确答案的序号填入表格中。每小题2分，共30分）序号123456789101112131415答案BDABADCD
7、CDCDBDBCCDABACACADACBD二、按要求完成以下各题（本大题共4小题，共25分）L【标准答案】（每个1分，共5分）。图形符号CC设备名称断路器熔断器隔离开关电流互感器电压互感器3.【标准答案】（每个1分，共5分）。KWKGKreYRKd接线系数瓦斯（气体）继电器返回系数跳闸线圈需要系数3.【标准答案】(每空1分，共10分)G：10.5kV；T1：10.5/242kV；T2：220/121/38.5kV；T3：110/11(10.5)kV；T4：356.3kV4.（5分）【标准答案】对电气主接线的基本要求是：安全、可靠、灵活、经济。中小型变电所常用的电气主接线型式有：线路-变压器单
8、元接线、单母线接线、单母线分段接线、桥形接线等。kl点短路：X1L(20分)【标准答案】取Sd=I(X)MVA,Udi=10.5kV,j2=0.4kV,则I-Sd_1005SkAT二Sd100dl310.5nCud2-30.4电力系统：x；=3=0.2500线路WL1：X；=右loo0.46-=3720.175变压器Tl、T2：X；=V*7100一XL=2.2221003.15线路WL2：X；=0.08210.52=0.145变压器T3：X；=5100U1001=144.3kA=X；+X；+X；X；=0.2+0.175+2.222/2=1.486/=-=3.7kAklX*11.486ish=2
9、55Zu=2.553.7=9.44kAIsh=1.512u=1.51X3.7=5.59kASLlt=儡=673MVAk2点短路：X2=X】+X；+X：=1.486+0.145+5=6.631&144.3aIk2=21.76kAk2X*26.631ish=1.8442=1.84x21.76=4OkAIsh=1.0942=1.09X21.76=23.72kASd=100X*26.631=15.08MVA3.(25分)【标准答案】(1)Tl：S30(2)=2)+=7002+5002=860.23kVA变压器的负荷率为：用=磊则KPLKPo+仍Pk=1.15+0.86210.3=8.77kWAQt=
10、杀(/0%+2Uk%)=(1+0.862X4.5)=43.28kvarT2：a30(2)(2)+Q3o(2)=5002+4002=640.3IkVA变压器的负荷率为=喘=。.8则Pr=Il+2Pk=0.98+0.827.5=5.78kWCQ0r=(o%+U%)=-(1+O.824.5)=31.04kvar(2)变压器Tl高压侧的计算负荷为:P1=鸟0(2)十4=700+8.77=708.77kWd=03o+AQ=5+43.28=543.28kvar变压器T2高压侧的计算负荷为：p2=T(2)+4=500+5.78=505.78kW%=Q30+NQT=400+31.04=431.04kvar干线
11、首端的计算负荷为：p=p+P2=708.77+505.78=1214.55kW。=%+%=543.28+431.04=974.32kvarS=yP2+Q1=1214.552+974.322=1557.06kVAPcos=-=1214.551557.06=0.78(3)Qc=1214.55tan(arccos0.78)-tan(arccos0.9)=386kvar(4)设Xl=O.4Qkm,则AUH=AUal%八。二X100ooVal100100500VMJr=0.4x(543.28x2+431.04x2.5)=86j57v10AUa=AUa/AU,=50086.57=413.43V708.77x2+505.78x2.50.03210413.43mm2=20.27mm2选LJ-25型铝绞线。
