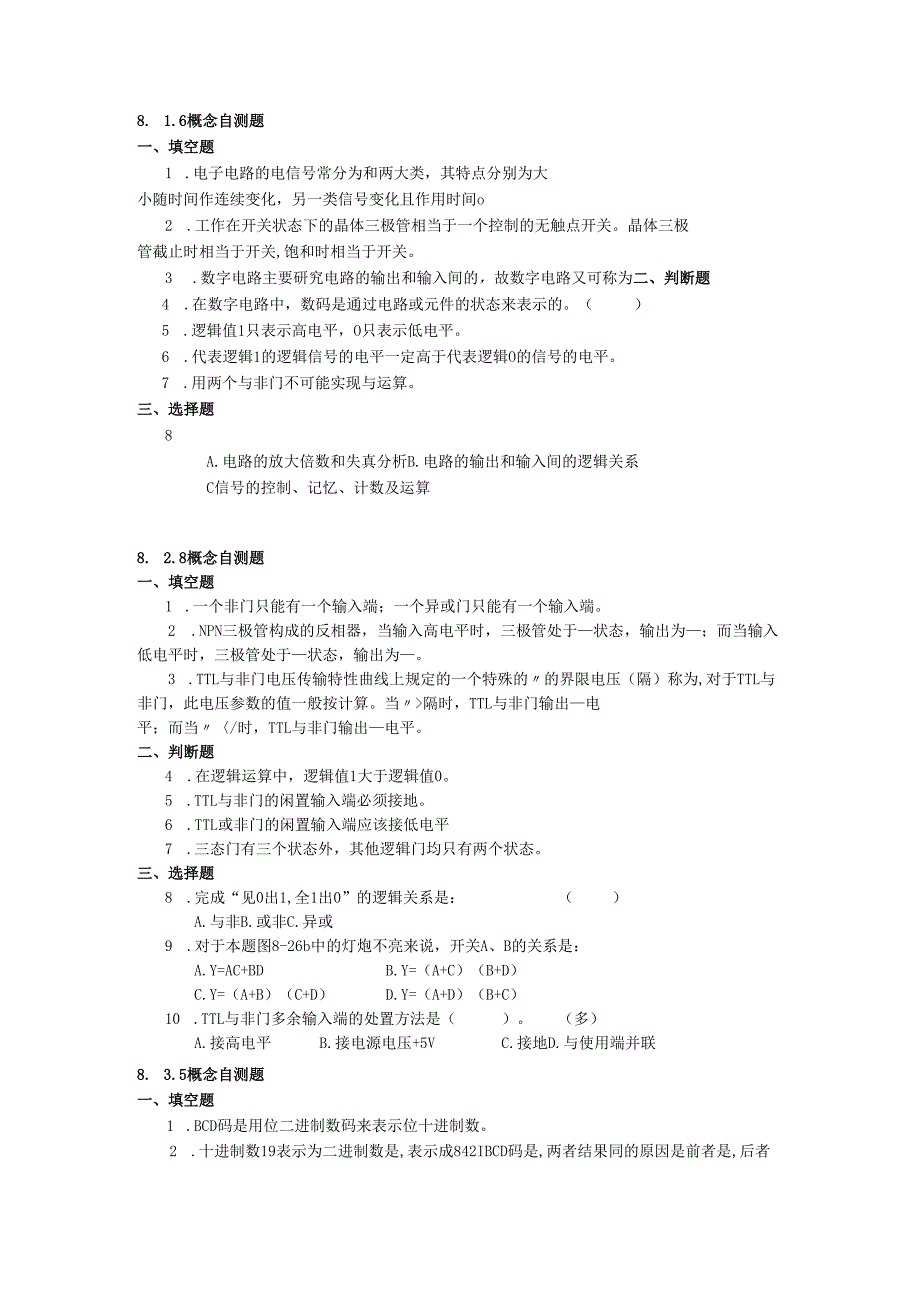

1、8. 1.6概念自测题一、填空题1 .电子电路的电信号常分为和两大类，其特点分别为大小随时间作连续变化，另一类信号变化且作用时间o2 .工作在开关状态下的晶体三极管相当于一个控制的无触点开关。晶体三极管截止时相当于开关,饱和时相当于开关。3 .数字电路主要研究电路的输出和输入间的，故数字电路又可称为二、判断题4 .在数字电路中，数码是通过电路或元件的状态来表示的。（）5 .逻辑值1只表示高电平，O只表示低电平。6 .代表逻辑1的逻辑信号的电平一定高于代表逻辑O的信号的电平。7 .用两个与非门不可能实现与运算。三、选择题8 .在逻辑运算中，只有两种逻辑取值,它们是（）。A.OV和5VB.负电位和
2、正电位C.0和19 .两输入端与非门的一个输入端传输信号时,另一输入端应加的电平是（）。A.高电平B.低电平C.悬空10 .数字电路的主要研究对象有（）。（多）A.电路的放大倍数和失真分析B.电路的输出和输入间的逻辑关系C信号的控制、记忆、计数及运算8. 2.8概念自测题一、填空题1 .一个非门只能有一个输入端；一个异或门只能有一个输入端。2 .NPN三极管构成的反相器，当输入高电平时，三极管处于状态，输出为；而当输入低电平时，三极管处于状态，输出为。3 .TTL与非门电压传输特性曲线上规定的一个特殊的的界限电压（隔）称为,对于TTL与非门，此电压参数的值一般按计算。当隔时，TTL与非门输出电
3、平；而当/时，TTL与非门输出电平。二、判断题4 .在逻辑运算中，逻辑值1大于逻辑值0。5 .TTL与非门的闲置输入端必须接地。6 .TTL或非门的闲置输入端应该接低电平7 .三态门有三个状态外，其他逻辑门均只有两个状态。三、选择题8 .完成“见0出1,全1出0”的逻辑关系是：（）A.与非B.或非C.异或9 .对于本题图8-26b中的灯炮不亮来说，开关A、B的关系是：A.Y=AC+BDB.Y=（A+C）（B+D）C.Y=（A+B）（C+D）D.Y=（A+D）（B+C）10 .TTL与非门多余输入端的处置方法是（）。（多）A.接高电平B.接电源电压+5VC.接地D.与使用端并联8. 3.5概念自

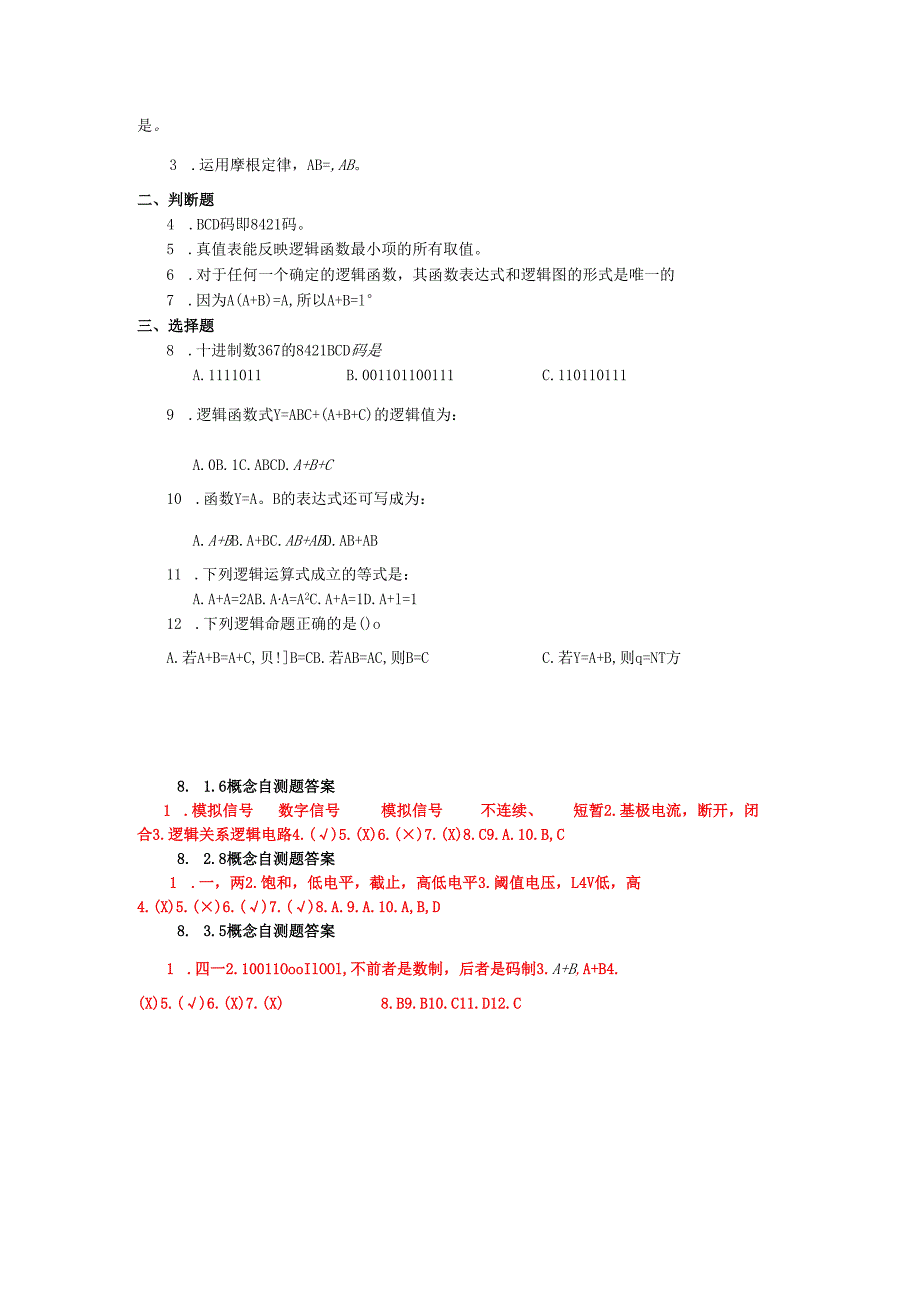

4、测题一、填空题1 .BCD码是用位二进制数码来表示位十进制数。2 .十进制数19表示为二进制数是,表示成842IBCD码是,两者结果同的原因是前者是,后者是。3 .运用摩根定律，AB=,AB。二、判断题4 .BCD码即8421码。5 .真值表能反映逻辑函数最小项的所有取值。6 .对于任何一个确定的逻辑函数，其函数表达式和逻辑图的形式是唯一的7 .因为A(A+B)=A,所以A+B=l三、选择题8 .十进制数367的8421BCD码是A.1111011B.001101100111C.1101101119 .逻辑函数式Y=ABC+(A+B+C)的逻辑值为：A.0B.1C.ABCD.A+B+C10 .
5、函数Y=A。B的表达式还可写成为：A.A+BB.A+BC.AB+ABD.AB+AB11 .下列逻辑运算式成立的等式是：A.A+A=2AB.AA=A2C.A+A=1D.A+l=112 .下列逻辑命题正确的是()oA.若A+B=A+C,贝!B=CB.若AB=AC,则B=CC.若Y=A+B,则q=NT方8. 1.6概念自测题答案1 .模拟信号数字信号模拟信号不连续、短暂2.基极电流，断开，闭合3.逻辑关系逻辑电路4.()5.(X)6.()7.(X)8.C9.A.10.B,C8. 2.8概念自测题答案1 .一，两2.饱和，低电平，截止，高低电平3.阈值电压，L4V低，高4.(X)5.()6.()7.()8.A.9.A.10.A,B,D8. 3.5概念自测题答案1 .四一2.10011OooIlOOl,不前者是数制，后者是码制3.A+B,A+B4.(X)5.()6.(X)7.(X)8.B9.B10.C11.D12.C
