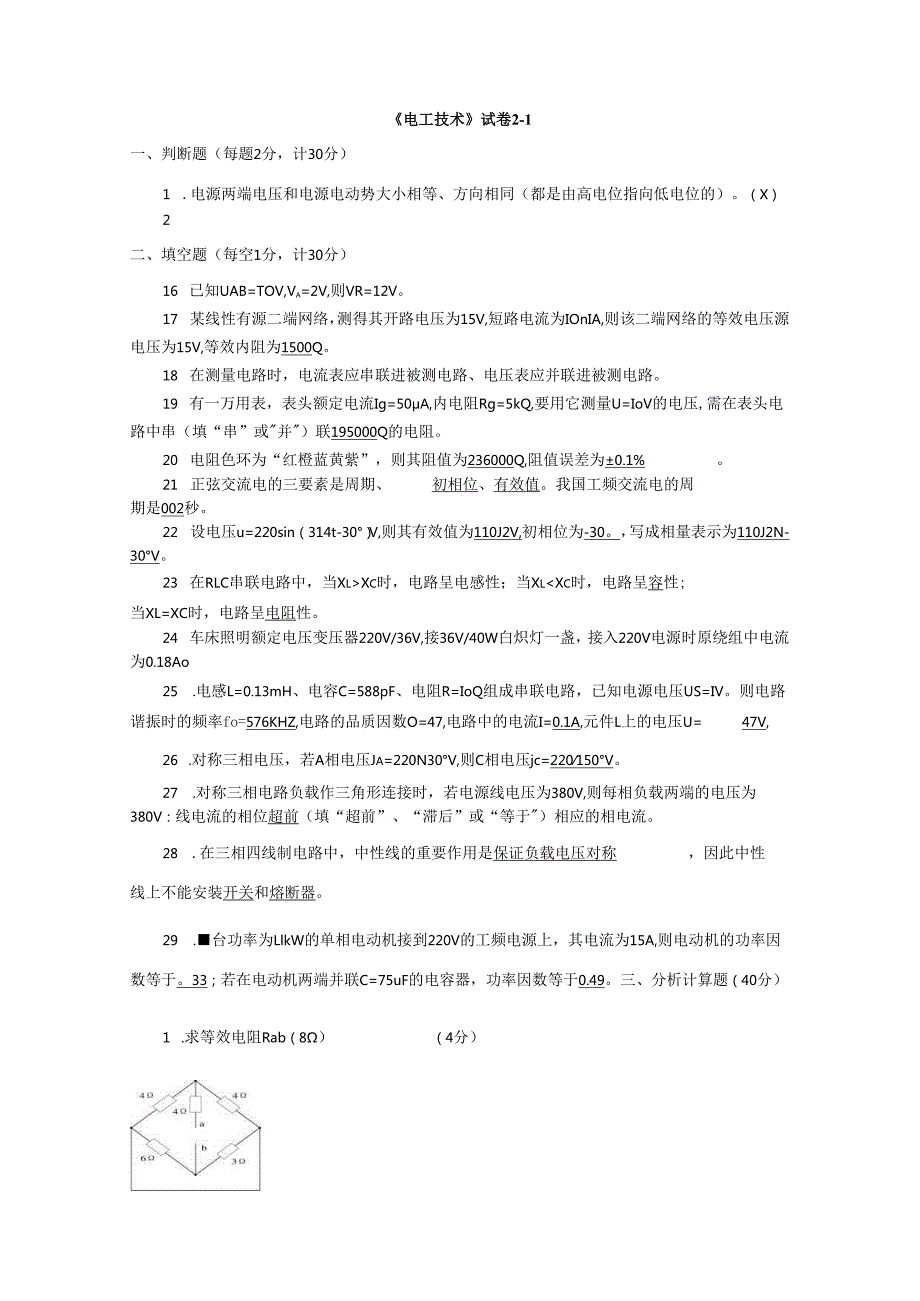

1、电工技术试卷2-1一、判断题（每题2分，计30分）1 .电源两端电压和电源电动势大小相等、方向相同（都是由高电位指向低电位的）。（X）2 .网孑L就是回路，回路也是网孔。（）3 .电阻元件只能是耗能元件，而电感和电容元件则是储能元件。（J）4 .参考点改变时，电路中任意两点间的电压也随之改变，但各点的电位不变。一一（X）5 .任何时刻电阻元件决不能产生电能，而是从电路中吸取电能，所以电阻元件是耗能元件。（）6 .电压源和电流源可以等效变换，但只对内等效，对外不等效。（义）7 .若MF47型万用表RXI档不能调至零位，则说明9V电池电力不足，应予以更换。（义）8 .MF47型万用表的RX100档
2、量程的意思是被测阻值不能大于100Q。（X）9 .电磁铁、变压器及电动机的铁心都是用硬磁性材料制成的。（X）10、在正弦交流电路中，纯电容元件两端的电压U和电流i均为同频率的正弦量，且相位上U超前i900o（X）11 .复阻抗Z=3+4j（）,则其辐角为53,即其初相为53（）12 .人们平时所用的交流电压表、电流表所测出的数值是交流电的有效值。（J）13 .在三相四线制供电系统中，为确保安全，中性线和火线上必须装设开关或熔断器。（X）14 .在RLC串联交流电路中，电感两端或电容两端电压数值可能大于总电压一一（J）15 .绕组额定电压为220V的三相交流电动机，接入线电压为380V的对称三相
3、电源，则电动机的三相绕组应采用星形联结方式（J）二、填空题（每空1分，计30分）16 已知UAB=TOV,Va=2V,则VR=12V。17 某线性有源二端网络，测得其开路电压为15V,短路电流为IOnIA,则该二端网络的等效电压源电压为15V,等效内阻为1500Q。18 在测量电路时，电流表应串联进被测电路、电压表应并联进被测电路。19 有一万用表，表头额定电流Ig=50A,内电阻Rg=5kQ,要用它测量U=IoV的电压,需在表头电路中串（填“串”或并）联195000Q的电阻。20 电阻色环为“红橙蓝黄紫”，则其阻值为236000Q,阻值误差为0.1%。21 正弦交流电的三要素是周期、初相位、
4、有效值。我国工频交流电的周期是002秒。22 设电压u=220sin（314t-30）V,则其有效值为110J2V,初相位为-30。，写成相量表示为110J2N-30V。23 在RLC串联电路中，当XlXc时，电路呈电感性；当XlXc时，电路呈容性;当XL=XC时，电路呈电阻性。24 车床照明额定电压变压器220V/36V,接36V/40W白炽灯一盏，接入220V电源时原绕组中电流为0.18Ao25 .电感L=0.13mH、电容C=588pF、电阻R=IoQ组成串联电路，已知电源电压US=IV。则电路谐振时的频率fo=576KHZ,电路的品质因数O=47,电路中的电流I=0.1A,元件L上的电
5、压U=47V,26 .对称三相电压，若A相电压Ja=220N30V,则C相电压jc=220150V。27 .对称三相电路负载作三角形连接时，若电源线电压为380V,则每相负载两端的电压为380V：线电流的相位超前（填“超前”、“滞后”或“等于）相应的相电流。28 .在三相四线制电路中，中性线的重要作用是保证负载电压对称，因此中性线上不能安装开关和熔断器。29 .台功率为LlkW的单相电动机接到220V的工频电源上，其电流为15A,则电动机的功率因数等于。33；若在电动机两端并联C=75uF的电容器，功率因数等于0.49。三、分析计算题（40分）1 .求等效电阻Rab（8）（4分）2 .求图所示

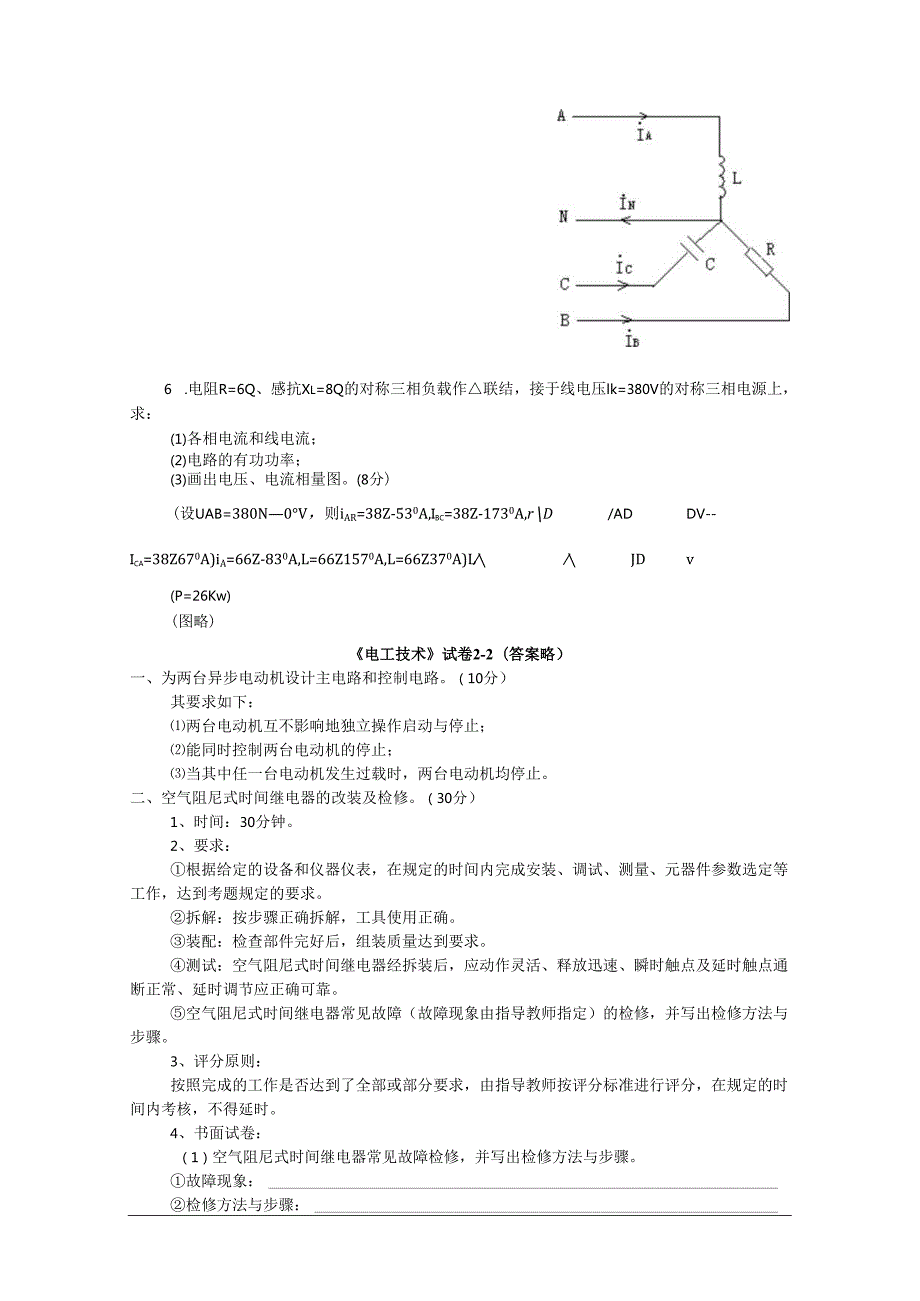

6、有源二端网络的等效电路（4分）（18V,2）3 .分别用节点电压法、叠加原理求下图中各支路电流。（8分）（0.375A,0.75A,3.125A）4 .在RLC串联电路中，已知电路元件参数R=50Q,Xl=100,Xc=50,电源电压U=220V,求：(1)电路总阻抗Z；(Z=50+j50)(2)电路总电流I；(3)电阻、电容、电感两端电压UR、Ul.Ue-(1102V,2202V,1102V)(4)电路的有功功率、无功功率、视在功率、功率因数。(484W,484var,4842VA)(8分)5 .如图所示的电路中，电源线电压Ul=380V,各相电流为4=b=/C=IIA.求:(1)各相负载的
7、复数阻抗；(Za=50+j50)中线电流：n；(113+ll)Z-12OoA)(3)电路的有功功率、无功功率、视在功率。(8分)(2420W,Ovar,2420VA)6 .电阻R=6Q、感抗Xl=8Q的对称三相负载作联结，接于线电压lk=380V的对称三相电源上，求：(1)各相电流和线电流；(2)电路的有功功率；(3)画出电压、电流相量图。(8分)(设UAB=380N0V，则iAR=38Z-530A,Ibc=38Z-1730A,rD/ADDV-Ica=38Z670A)iA=66Z-830A,L=66Z1570A,L=66Z370A)LJDv(P=26Kw)(图略)电工技术试卷2-2（答案略）一
8、为两台异步电动机设计主电路和控制电路。（10分）其要求如下：两台电动机互不影响地独立操作启动与停止；能同时控制两台电动机的停止；当其中任一台电动机发生过载时，两台电动机均停止。二、空气阻尼式时间继电器的改装及检修。（30分）1、时间：30分钟。2、要求：根据给定的设备和仪器仪表，在规定的时间内完成安装、调试、测量、元器件参数选定等工作，达到考题规定的要求。拆解：按步骤正确拆解，工具使用正确。装配：检查部件完好后，组装质量达到要求。测试：空气阻尼式时间继电器经拆装后，应动作灵活、释放迅速、瞬时触点及延时触点通断正常、延时调节应正确可靠。空气阻尼式时间继电器常见故障（故障现象由指导教师指定）的检
9、修，并写出检修方法与步骤。3、评分原则：按照完成的工作是否达到了全部或部分要求，由指导教师按评分标准进行评分，在规定的时间内考核，不得延时。4、书面试卷：（1）空气阻尼式时间继电器常见故障检修，并写出检修方法与步骤。故障现象：检修方法与步骤：5、评分标准：项目名称空气阻尼式时间幺米电器的改装及检修考核时限30分钟序号考核要求酉己分等级评分细则1根据要求拆卸空气阻尼式时间继电器5A拆卸步骤及方法完全正确B拆卸步骤及方法错1处C拆卸步骤及方法错2处D拆卸步骤错或不能拆卸2根据考核要求装配空气阻尼式时间继电器5A装配步骤规范、完全正确B不符合装配规范12处C不符合装配规范34处D装配错误或不会装配3
10、通电调试10A通电调试结果完全正确B调试不正确，能自行修改，通电后结果基本正确C调试不正确，经提示1次后能修改，通电结果基本正确D通电调试失败4根据考题中的故障，以书面形式作简要分析5A故障分析完全正确，思路清晰B故障分析基本正确，思路一般C故障分析基本正确，思路混乱D分析故障错误或不能分析5安全生产无事故发生5A安全文明生产，符合操作规程B操作基本规范C经提示后能规范操作D不能文明生产，不符合操作规程三、异步电动机正反转控制线路安装及调试。（40分）1 .时间：240分钟2 .要求：根据考核图，在规定的时间内完成主电路及控制电路的接线、调试，达到考核题规定的要求。能用仪表测量调整和选择元件。
11、根据原理图进行主电路及控制电路接线，板面导线敷设必须平直，各节点接线必须合理、紧密；接电源、电动机等的导线必须通过接线柱引出，并有保护接地或接零。装接完毕后，提请指导教师到位方可通电试车。能正确、熟练地对电路进行调试。如遇故障自行排除。3 .评分原则：按照完成的工作是否达到了全部或部分要求，由指导教师按评分标准进行评分。在规定的时间内考核不得延时。4 .书面试卷：按考核要求书面说明(由指导教师任选一题)：(1) KMl接触器的常闭串联在KM2接触器线圈回路中，同时KM2接触器的常闭串联在KMl接触器线圈回路中，这种接法有何作用？(2)如果电路出现只有正转没有反转控制，试分析接线时可能发生的故障
12、题号：答：5.评分标准:项目名称异步电动机正反转控制线路安装及调试考核时限240分钟序号考核要求酉己分等级评分细则1根据考核图进行线路安装20A线路接线规范、步骤完全正确B不符合接线规范12处C不符合接线规范34处D线路接线错误或不会接线2通电调试10A通电调试结果完全正确B调试不正确，能自行修改，通电后结果基本正确C调试不正确，经提示1次后能修改，通电结果基本正确D通电调试失败3书面答题5A回答问题完全正确，分析思路清晰B回答问题基本正确C回答问题基本正确，但分析思路较乱D不能回答或不能分析4安全生产无事故发生5A安全文明生产，符合操作规程B操作基本规范C经提示后能规范操作D不能文明生产，
13、不符合操作规程四、X6132万能卧式升降台铳床电气控制线路故障检查及排除。(30分)L时间:30分钟。2 .要求：根据给定的设备和仪器仪表,在规定时间内完成故障排除工作,达到考试规定的要求。观察故障现象，根据故障现象，简要分析可能引起故障的原因，填写答题卷。用万用表等工具进行检查，寻找故障点，将实际故障点填入答题卷。排除故障。3 .评分原则：按照完成的工作是否达到了全部和部分要求，由指导教师按评分标准进行评分，在规定时间内考核不得延时。LlL2L3右下前向向向左上后向向向4 .书面试卷：(1)故障一故障现象：分析可能的故障原因:写出实际故障点：(2)故障二故障现象：分析可能的故障原因：写出实际
14、故障点：5、评分标准：项目名称X6132万能卧式升降台铳床电气控制线路故障检查及排除考核时限30分钟序号考核要求酉己分等级评分细则1根据考卷中的故5A判别故障现象2个完全正确障，以书面形式写出故障现象B判别故障现象2个基本正确C一题判别基本正确，另一题判别错误D判别故障错误或不能判别2根据考卷中的故障，以书面形式作简要分析10A分析故障原因2个完全正确，思路清晰B故障分析2个基本正确C一题分析基本正确，另一题分析错误D分析故障错误或不能分析3排除故障，写出实际故障点10A故障排除2个完全正确，思路清晰B故障排除一题正确，另一题错误C经提示后能排除一题故障D排除故障错误或不能排除故障4安全生产无事故发生5A安全文明生产，符合操作规程B操作基本规范C经提示后能规范操作D不能文明生产，不符合操作规程
