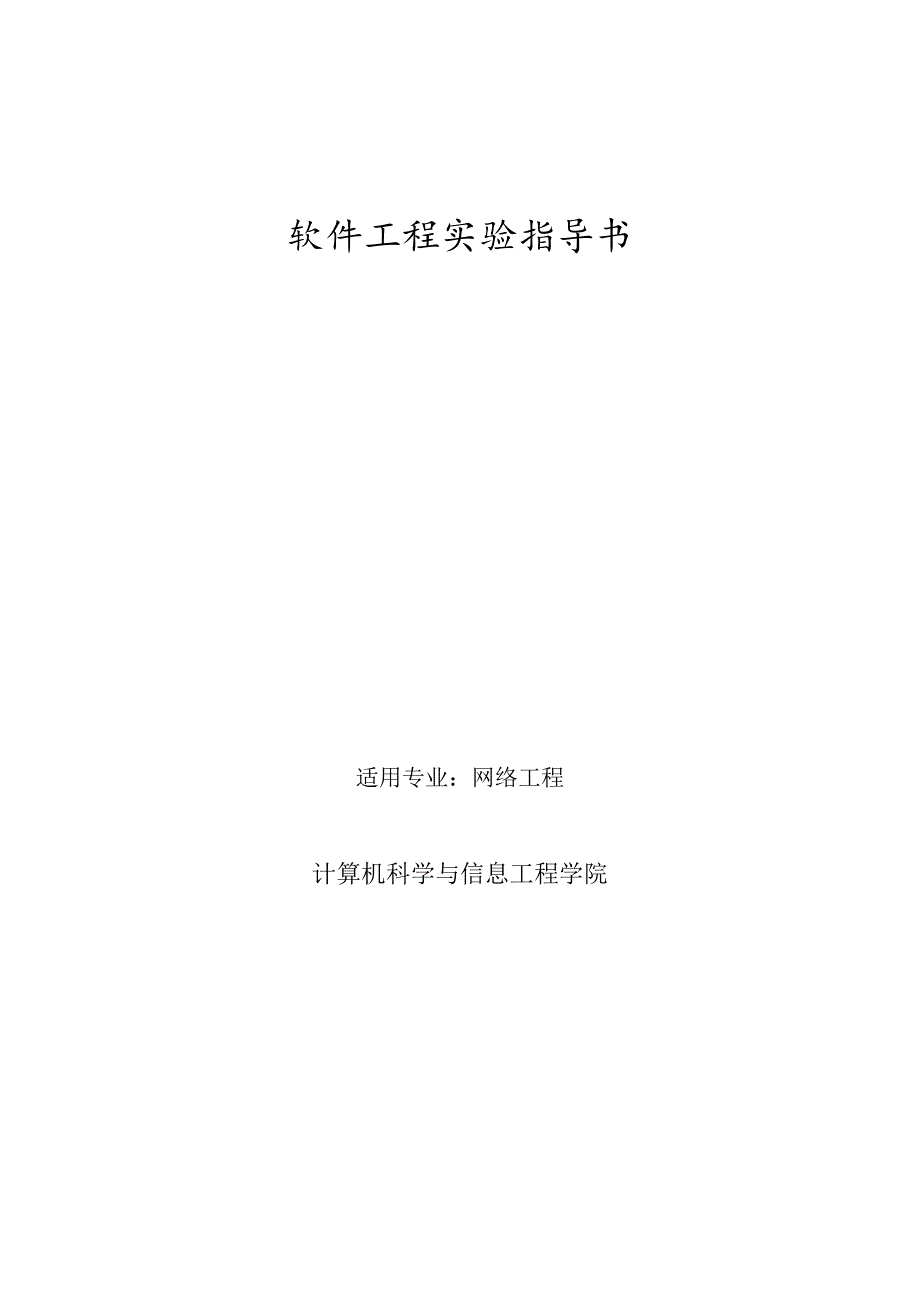

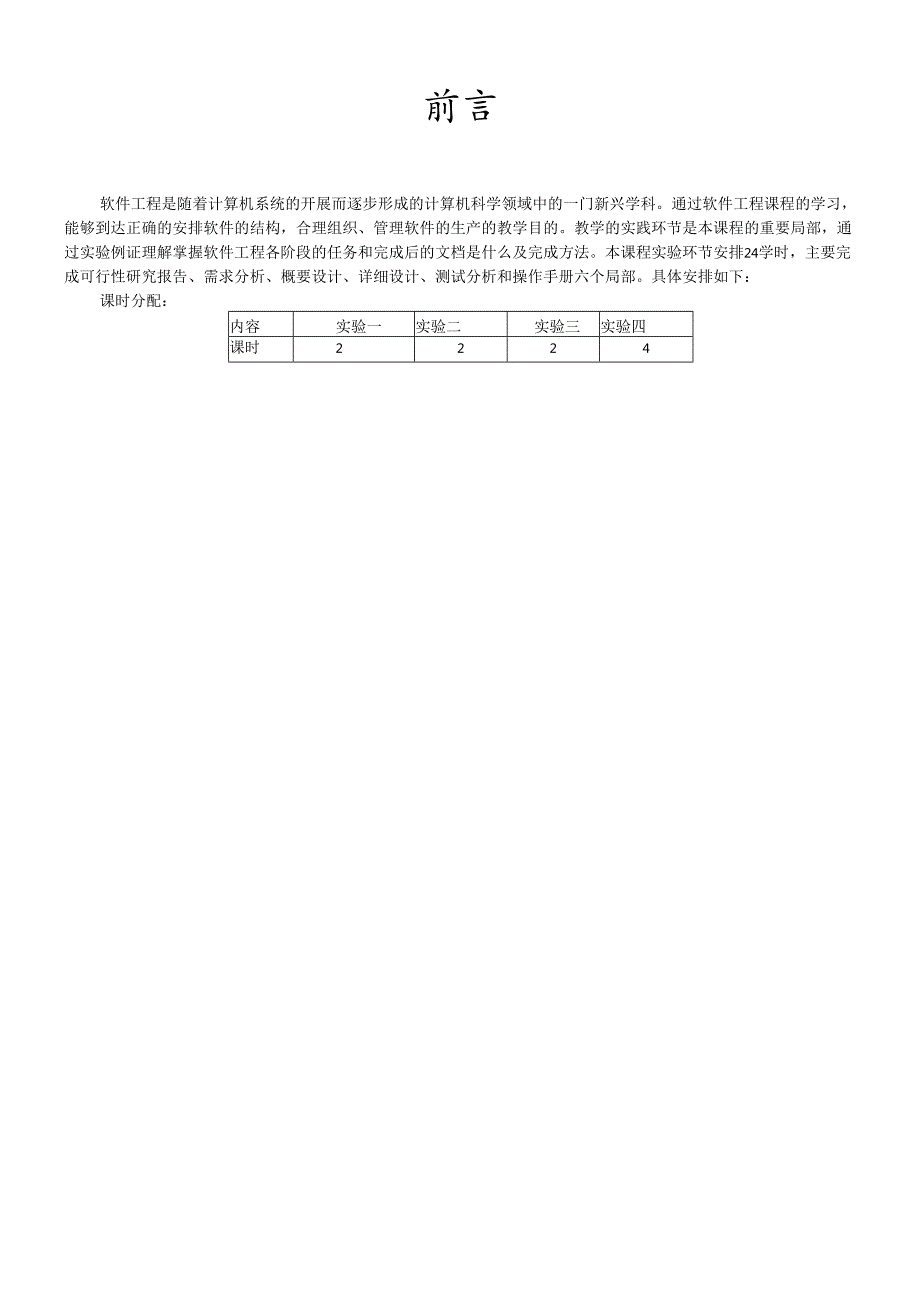

1、软件工程实验指导书适用专业:网络工程计算机科学与信息工程学院前言软件工程是随着计算机系统的开展而逐步形成的计算机科学领域中的一门新兴学科。通过软件工程课程的学习,能够到达正确的安排软件的结构,合理组织、管理软件的生产的教学目的。教学的实践环节是本课程的重要局部,通过实验例证理解掌握软件工程各阶段的任务和完成后的文档是什么及完成方法。本课程实验环节安排24学时,主要完成可行性研究报告、需求分析、概要设计、详细设计、测试分析和操作手册六个局部。具体安排如下:课时分配:内容实验一实验二实验三实验四课时2224目录实验一编写可行性研究报告4实验二编写系统需求说明书8实验三写概要设计说明书10实验四编写

2、详细设计说明书13实验一编写可行性研究报告一、 实验题目编写系统可行性研究报告。二、 实验目的通过对选定系统(如学生学籍管理系统),进行可行性研究的编写,掌握可行性研究报告编写的步骤和方法,明确可行性研究报告内容和格式。三、 预习1、可行性研究报告的内容:经济可行性和技术可行性。2、确工程的规模、目标,对系统的建议。3、选定某系统的可行性研究报告实例进行参考,进行思路整合;4、各环节图示和文字格式表示方法。四、实验设备与环境1、具备运行原系统的计算机系统;2、收集整理资料的资料室和虚拟用户或实际用户。五、 实验内容选定系统后,进行系统调查,然后按如下编写提示撰写可行性研究报告。1、 引言(1)

3、编写目的说明编写本可行性研究报告的目的,指出预期的读者。背景说明所建议的软件系统的名称;本工程的任务提出者、开发者、用户及实现该软件的计算机中心或网络中心;该软件系统同其他系统或其他机构的根本的相互来往关系。定义列出本文件中用到的专门术语的定义和外文首字母组词的原词组。(4)参考资料列出有关的参考资料,如:本工程的核准的方案任务书或合同、上级机关的批文;属于本工程的其他已发表的文件;本文件中各处引用的文件、资料,包括需用到的软件开发标准。列出这些文件资料的标题、编号、发表日期和出版单位,说明文件资料的来源。2、可行性研究前提要求说明对所建议开发的软件的根本要求,如功能、性能等。 输出,如报告、

4、文件或数据,对每项输出要说明其特征,如用途、产生频度、接口以及分发对象; 输入,说明系统的输入,包括数据的来源、类型、数量、数据的组织以及提供的频度; 处理流程和数据流程,用图表的方法表示出最根本的数据流程和处理流程,并辅之以叙述; 要平安和保密方面的要求; 同本系统相连接的其他系统; 完成期限。目标说明所建议系统的主要开发目标,如人力与设备费用的减少;处理速度的提高;控制精度或生产能力的提高;管理信息效劳的改良;人员利用率的改良等。(3)条件、假定和限制说明这项开发中给出的条件、假定和所受到的限制,如所建议系统的寿命的最小值;进行系统方案选择进行比较的时间;经费、投资方面的来源的限制;法律和

5、政策方面的限制;硬件、软件、运行环境的条件和限制;可利用的信息和资源;系统投入使用的最迟时间。(4)进行可行性研究的方法说明这项可行性研究是如何进行的,所建议的系统是如何评价的。简要说明的使用的根本方法和策略,如调查、加权、确定模型、建立基准点或仿真等。评价尺度说明对系统进行评价时所使用的主要尺度,如费用的多少、各项功能的优先次序、开以时间的长短及难易程度。3、对现有系统的分析处理流程和数据流程说明现有系统的根本的处理流程和数据流程。此流程可用流程图表示,并加以叙述。工作负荷列出现有系统所承当的工作和工作量。费用开支列出由于运行现有系统所引起的费用开支,如人力、设备、支持性效劳、材料等项开支及

6、开支总额。人员列出为了现有系统的运行的维护所需要的人员的专业技术类别和数量。设备列出为了现有系统所使用的各种设备。(6)局限性列出本系统的主要局限性,例如处理时间赶不上需要,响应不及时,数据存储能力缺乏,处理功能不够等。并说明为什么对现有系统的改良性维护已经不能解决问题。4、所建议的系统说明所建议的系统的目标和要求将如何被满足。对所建议系统的说明概括地说明所建议系统,并说明可行性研究前提列出的那些要求将如何得到满足,说明所使用的根本方法及理论根据。处理流程和数据流程指出所建议的系统的处理流程和数据流程。(3)改良之处按列出的目标,逐项说明所建议系统相对于现存系统的改良。(4)影响说明在建立所建

7、议系统时,预期将带来的影响,包括: 对设备的影响:说明新提出的设备要求及对现存系统中尚可使用的设备须做出的修改。 对软件的影响:说明为了使现存的应用软件和支持软件能够同所建议系统相适应,而需对这些软件所进行的修改和补充。 对用户单位机构的影响:说明为了建立和运行所建议系统,对用户单位机构、人员数量和技术水平等方面的全部要求。 对系统运行过程的影响:用户的操作程序;运行中心的操作程序;源数据的处理;数据进入系统的过程;对数据保存的要求,对数据存储、恢复的处理;输出报告的处理过程、存储媒体和调度方法;系统失效的后果及恢复的处理方法。 对开发的影响:为了支持所建议系统的开发,用户需进行的工作;为了建

8、立一个数据库所要求的数据资源;为了开发和测验所建议系统而需要的计算机资源;所涉及的保密与平安问题。 对地点和设施的影响:说明对建筑物的改造要求及对环境设施的要求。 对经费开支的影响:扼要说明为了所建议系统的开发、设计和维持运行而需要的各项经费开支。局限性说明所建议系统尚存在的局限性以及这些问题未能解决的原因。(6)技术条件方面的可行性在当前的限制条件下,该系统的功能目标能否到达;利用现有的技术,该系统的功能能否实现;对开人员的数量和质量的要求并说明这些要求能否满足;在规定的期限内,本系统的开发能否完成。5、可选择的其他系统方案扼要说明曾考虑过的每一种可选择的系统方案,包括需开发的和可从国内国外

9、直接购置的,如果没有供选择的方案可考虑,则加以说明。可选择的系统方案L参照前面介绍的提纲,说明可选择的系统方案1,并说明它未被选中的理由。III可选择的系统方案n:参照前面介绍的提纲,说明可选择的系统方案n,并说明它未被选中的理由。6、投资及效益分析支出对所选择的方案,说明所需的费用。如果已有一个现存系统,则包括该系统继续运行期间所需的费用。根本建设投资;其他一次性支出;非一次性支出等,详细参考相关资料。收益对所选择的方案,说明能够带来的收益。收益表现为开支费用的减少或防止过错的减少,灵活性的增加,动作速度的提高和管理方案方面的改良等,包括:一次性收益;非一次性收益;不可定量的收益。收益/投资

10、比求出整个系统生命期的收益/投资比值。(4)求出收益的累计数开始超过支出的累计数的时间。敏感度分析对一些关键性因素如系统生命斯长度系统的工作负荷量、工作负荷的类型与这些不同类型之间的搭配、处理速度要求、设备和软件的配置等变化时对开支和收益的影响最灵敏的范围的估计。7、 社会因素方面的可行性法律方面的可行性如合同责任、侵犯专利权、侵犯版权等方面的陷阱。使用方面的可行性如从用户单位的行政管理、工作制度等方面看,是否能使用该软件系统;从用户单位的工作人员的素质看,是否能满足使用该软件系统的要求等。8、 结论可以立即开始进行;需要推迟到某些条件落实后进行;需要对开发目标进行某些修改后进行;(4)不能进

11、行或不必进行。六、 重点事项1、 流程要准确,图示和叙述要标准;2、所选系统要以可行性结论为论证系统。3、论证表示方法局部与后续内容交叉,要事先阅读。七、 实验记录1、原系统的运行状况,优缺点;2、系统调查各项参数;3、建议的各系统方案。八、说明1、题目可学生确定,但要经过指导教师审核,指导教师指定的题目不宜过大;2、按编写提示格式编写可行性研究报告,对格式中的个别内容可根据所选系统的复杂程度增减;3、 报告中涉及的图表要标准,文图要工整;4、报告可独立完成或多人合作完成。实验二编写系统需求说明书一、 实验题目编写系统需求分析说明书。二、 实验目的通过对选定系统进行系统分析和编写需求说明书,掌

12、握系统需求分析的步骤和方法,明确需求说明书内容和格式。三、 预习1、系统的数据描述、功能描述方法;2、需求分析工具(数据流图、数据字典、层次图、Warnier图、IPO图);3、系统需求分析步骤和内容;四、 实验设备与环境1、运行原软件系统或建议软件系统的计算机系统;2、收集整理资料的资料室和虚拟用户或实际用户。五、 实验内容选定系统后,进行系统分析,然后按如下编写提示撰写需求说明书。1、 引言(1)编写目的说明编写软件需求说明的目的,指出预期的读者。背景说明说明待开发的软件系统的名称;本工程的任务提出者、开发者、用户及实现该软件的计算机中心或网络中心;该软件系统同其他系统或其他机构的根本的相

13、互来往关系。定义列出本文件中用到的专门术语的定义和外文首字母组词的原词组。(4)参考资料列出有关的参考资料及资料的来源。2、 任务概述(1)目标叙述该软件开发的意图、应用目标、作用范围以及其他应向读者说明的有关该软件开发的背景材料。解释被开发软件与其他有关软件之间的关系。如果本系统是一项独立的软件,而且全部内容自含,则说明这一点。如果所定义的系统是一个更大的系统的组成局部,则应说明本系统与该系统中其他各组成局部的关系,用方框图来说明该系统的组成和本系统同其他各个局部的联系和接口。用户的特点列出系统的最终用户特点,充分说明操作人员、维护人员的教育水平和技术特长,以及本系统的预期使用频度。假定和约

14、束列出进行本系统开发工作的假定和约束,如经费限制、开发期限等。3、 需求规定对功能的规定用列表方式(输入、处理、输出表的形式),逐项定量和定性地叙述对系统所提出的功能要求,说明输入什么量,经怎样的处理、得到什么输出,说明系统应支持的终端数和应支持的并行操作的用户数。对性能的规定 精度:说明对该系统的输入、输出的数据精度的要热诚,包括传输过程中的精度。 时间特性要求:说明对于该系统的时间特征要求,如对响应时间、更新处理时间、转换和传送时间、解题时间等的要求。 灵活性:说明对该系统的灵活性的要求,即当需求变化时,系统的适应能力。输入输出要求解释各输入输出数据类型,并逐项说明其媒体、格式、数值范围、

15、精度等。要求举例说明。数据管理能力要求说明需要管理的文卷和记录的个数、表和文卷的规模大小,要按可预见的增长对数据及其分量的存储要求做出估计。故障处理要求列出可能的软件、硬件故障以及对各项性能而言所产生的后果和对故障处理的要求。(6)其他专门要求平安保密要求,可维护性、可扩充性、易读性、可靠性、运行环境和可转换性等要求。4、 运行环境规定设备列出运行该系统所需要的硬设备。说明其中的新型设备及其专门功能,包括:处理器内存容量;外存容量、联机或脱机、媒体及其存储格式,设备的型号及数量;输入及输出设备的型号和数量,联机或脱机;数据通信设备的型号和数量;功能键及其他专用硬件。支持软件列出支持软件,包括操

16、作系统、编译(或汇编)程序、测试支持软件等。(3)接口说明该系统同其他软件之间的接口,数据通信协议等。(4)控制说明控制该系统的运行的方法和控制信号,并说明这些控制信号的来源。六、 重点事项1、数据流图及各图示要准确和标准;2、所选系统要与实验一具有连续性;3、数据字典要完整有序。七、 实验记录1、系统流程、数据流图和相关图示;2、数据字典;3、原系统的文档资料。八、说明1、对实验一选定的系统,按编写提示格式编写需求分析说明;2、按编写提示格式编写需求分析说明,对格式中的个别内容可根据所选系统的复杂程度增减;3、报告中涉及的图表要标准,文图要工整;4、报告可独立完成或多人合作完成。实验三编写概

17、要设计说明书一、 实验题目编写概要设计说明书。二、 实验目的通过对选定系统进行概要设计和编写概要设计说明书,掌握系统概要设计的步骤和方法,明确需求说明书内容和格式。三、 预习1、数据流程图、IPO图、数据字典和本钱/效益分析方法;2、 实现方案选择方法;3、模块和模块化;4、测试方案的设计方法。四、 实验设备与环境1、执行原软件系统或建议软件系统的计算机系统;2、收集整理资料的资料室和虚拟用户或实际用户。五、 实验内容对选定系统进行概要设计,然后按如下编写提示撰写概要设计说明书。1、引言(1)编写目的说明编写概要设计说明书的目的,指出预期的读者。背景说明说明待开发的软件系统的名称;本工程的任务

18、提出者、开发者、用户及实现该软件的计算机中心或网络中心。定义列出本文件中用到的专门术语的定义和外文首字母组词的原词组。(4)参考资料列出有关的参考资料及资料的来源。2、总体设计需求规定说明对本系统的主要的输入输出工程、处理的功能性能要求,详细的说明参见需求说明的编写提示。运行环境简要地说明对本系统的运行环境(包括硬件环境和软件环境)的规定,详细参见需求说明书编写提示。根本设计概念和处理流程说明本设计的根本设计概念和处理流程,尽量使用图表的形式。(4)结构用一览表及框图的形式说明本系统的系统元素(各层模块、子程序、公用程序等)的划分,扼要说明每个系统元素的标识符和功能,分层次地给出各元素之间的控

19、制与被控制关系功能需求与程序的关系用表格列出功能需求与各程序之间的对应关系。(6)人工处理过程说明在系统工作过程中不得不包含的人工处理过程(如果有的话)。尚未解决的问题说明在概要设计过程中尚未解决而设计者认为在系统完成之前必须解决的各个问题。3、接口设计用户接口说明将向用户提供的命令和它们的语法结构,以及软件的答复信息。外部接口说明系统同外界的所有接口的安排,包括软件与硬件之间的接口、系统与各支持软件之间的接口关系。(3)内部接口说明系统之内的各个系统元素之间的接口的安排。4、行设计运行模块组合说明对系统施加不同的外界运行控制时所引起的各种不同的运行模块组合运行所使用的模块和支持软件。运行控制

20、说明每一种外界的运行控制的方式方法和操作步骤。运行时间说明每一种外界的运行模块组合占用各种资源的时间。5、系统数据结构设计逻辑结构设计要点给出系统内所使用的每个数据结构的名称、标识符以及它们中每个数据项、记录和文卷的标识、定义、长度及它们之间的层次的或规格的相互关系。物理结构设计要点给出系统内所使用的每个数据结构中的每个数据项的存储要求、访问方法、存取单位、存取的物理关系(索引)设备、存储区域)、设计考虑和保密条件。数据结构和程序关系说明各个数据结构与访问这些数据结构的各个程序之间的对应关系,可采用矩阵图的形式。6、系统出借处理设计(1)出错信息用一览表的方式说明每种可能的出借或故障情况出现时

21、系统输出信息的形式、含义及处理方法。补救措施说明故障出现后可能采取的变通措施,包括: 后务技术:如周期性地把磁盘记录到磁带上; 降效技术:如系统由自动降为手工操作; 恢复及再启动技术:系统从故障点恢复执行或使系统从头开始运行的方法。系统维护设计说明为了系统维护的方便而在程序内部设计中做出的安排,包括在程序中专门安排用于系统的检查与维护的检测点和专用模块。六、 重点事项1、数据流图及各图示要准确和标准;2、数据字典要完整有序;3、结构设计图要工整。七、 实验记录1、数据流图、结构图和相关图示;2、数据字典及相关说明;3、原系统的文档资料。八、说明1、按编写提示格式编写需概要设计说明,对格式中的

22、个别内容可根据所选系统的复杂程度增减;2、告中涉及的图表要标准,文图要工整;3、报告可独立完成或多人合作完成。实验四编写详细设计说明书一、 实验题目编写详细设计说明书。二、 实验目的通过对选定系统详细设计说明书的编写,掌握详细设计说明书的编写步骤和方法,明确详细设计说明书内容和格式。三、 预习1、算法描述工具及绘图方法,如流程图符号、N-S图或其他详细描述工具;2、判定表和判定树;3、熟悉程序设计语言并选定一种作为实施的程序设计语言;四、实验设备与环境1、编辑程序和调试程序的计算机系统;2、收集整理资料的资料室和虚拟用户或实际用户。五、实验内容对选定系统在概要设计的基础上进行详细设计,然后按如

23、下编写提示撰写详细设计说明书。1、 引言(1)编写目的说明编写详细设计说明书的目的,指出预期的读者。背景说明所建议的软件系统的名称;本工程的任务提出者、开发者、用户及实现该软件的计算机中心或网络中心。定义列出本文件中用到的专门术语的定义和外文首字母组词的原词组。(4)参考资料列出有关的参考资料及资料的来源。2、程序系统的结构用一系列图表列出本程序系统内的每个程序(包括每个模块和子程序)的名称、标识符和它们之间的层次结构关系。3、 程序1(标识符)设计说明程序描述给出对该程序的简要描述,主要说明安排设计本程序的目的,并且说明本程序的特点(如常驻内存还是非常驻内存)。功能说明该程序应具有的功能,可

24、采用IPO图(即输入-处理-输出图)的形式。性能说明对该程序的全部性能要求,包括对精度、灵活性和时间特性的要求。(4)输入项给出每个输入项的特征,包括名称、标识、数据的类型和格式、数据的有效范围、输入的方式、数量和频度、输出媒体、对输出图形及符号的说明、平安保密条件等。输出项给出每输入项的特征,包括名称、标识、数据的类型和格式、数据的有效范围、输出的形式、数量和频度、输出媒体、对输出图形及符号的说明、平安保密条件等。(6)算法详细说明本程序所选用的算法,具体的计算公式和步骤。流程逻辑用图表(如流程图、判定表等)辅以必要的说明来表示本程序的逻辑流程。(8)接口用图的形式说明本程序所隶属的上一层模

25、块及隶属于本程序的下一层模块、子程序,说明参数赋值和调用方式,说明与本程序直接关联的数据结构(数据库、数据文卷)。存储分配根据需要,说明本程序的相信分配。注释设计说明准备在本程序中安排的注释,如:加在模块首部的注释;各分支点的流血;各变量的功能、范围、缺省条件等所加的注释;使用的逻辑所加的注释等。QD限制条件说明本程序运行中所受到的限制条件。测试方案说明对本程序进行单元测试的闭幕,包括对测试的技术要求、输入数据、预期结果、进度安排、人员职责、设备条件、驱动程序及桩模块等的规定。(13)尚未解决的问题说明在本程序中尚未解决而设计者认为在软件完成之前应解决的问题。4、 程序2(标识符)设计说明用类似于程序1的方式,说明第二乃至第11个程序的设计考虑。六、 重点事项1、 程序流图及各图示要准确和标准;3、数据库设计根据当前所学知识内容进行选择;4、对所有程序进行说明和描述,注意接口说明。七、 实验记录1、算法描述结果、判定表或判定树和相关图示;2、数据库结构和期初数据;3、原程序代码。八、说明1、按编写提示格式编写详细设计说明,对格式中的个别内容可根据所选系统的复杂程度增减;2、报告中涉及的图表要标准,文图要工整;3、报告可独立完成或多人合作完成。4、分两个阶段进行,第一阶段为书面设计,第二阶段为程序调试。
