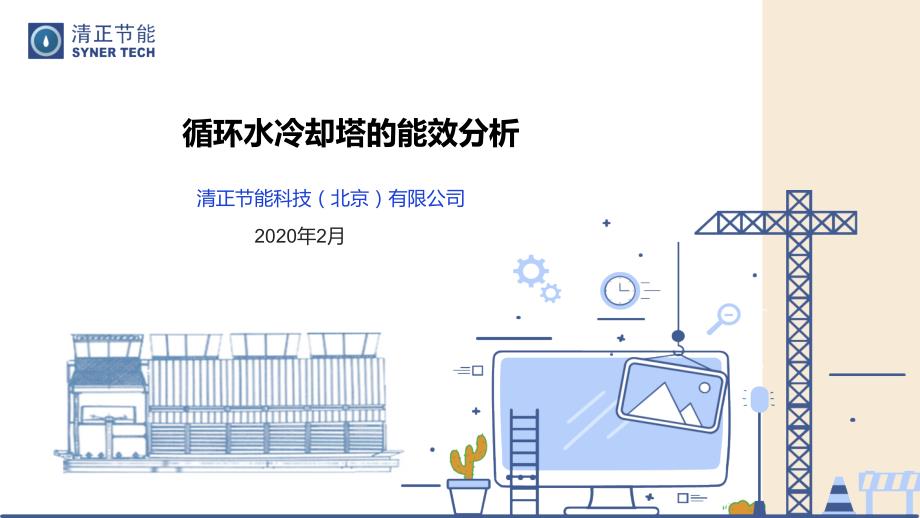

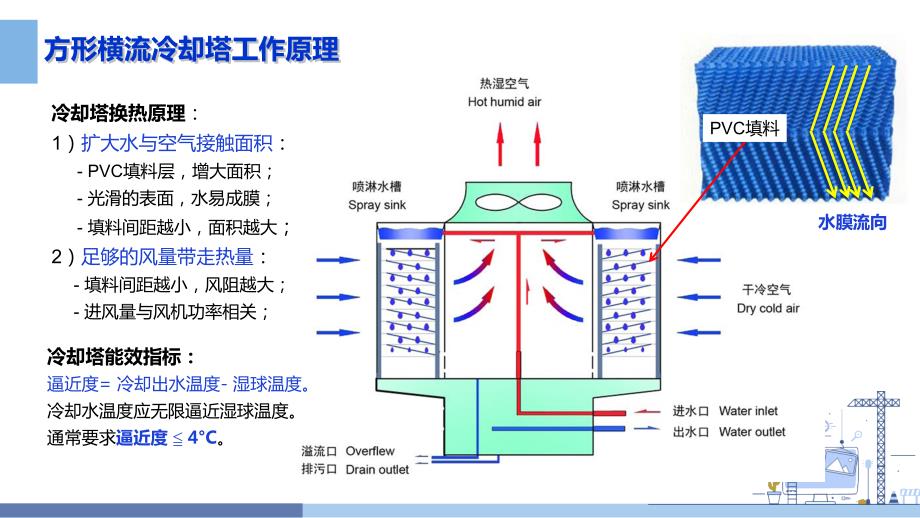

1、REPORTBUSINESS2020年2月循环水冷却塔的能效分析清正节能科技(北京)有限公司方形逆流塔方形逆流塔方形横流塔填料冷却塔的常用类型填料冷却塔的常用类型填料冷却塔的常用类型目前,大多数制冷站常用方形横流塔;圆形逆流塔圆形逆流塔方形方形方形横流冷却塔工作原理横流冷却塔工作原理横流冷却塔工作原理冷却塔换热原理:1)扩大水与空气接触面积:-PVC填料层,增大面积;-光滑的表面,水易成膜;-填料间距越小,面积越大;2)足够的风量带走热量:-填料间距越小,风阻越大;-进风量与风机功率相关;PVC填料水膜流向冷却塔能效指标:逼近度=冷却出水温度-湿球温度。冷却水温度应无限逼近湿球温度。通常要求逼

2、近度 4C。传统填料冷却塔存在的问题冷却塔的能效衰减分析011.换热面积衰减:水成膜性变差:填料沾污后,表面粗糙,水成膜性变差,导致换热面积下降。水上塔不均匀:进水量部分负荷时,各塔组进水量不均匀,换热面积下降。布水不均匀:1)水量负荷不足时,布水不均匀,2)污垢堵塞布水孔,填料无水。2.进风量衰减:污垢附着在填料表面,导致填料间距缩小,增大风阻,进风量减少。3.侧风热短路:出风口弥散,易造成侧风吹时,热风回流到进风口,即热短路。横流冷却塔运行中的主要问题横流冷却塔运行中的主要问题横流冷却塔运行中的主要问题热短路播水孔堵塞进风量下降填料光滑填料污垢水量充足布水均匀水量不足布水不均匀播水孔播水孔

3、冷却进水孔冷却进水孔进风量减少设计进风量成膜缓慢新水塔旧水塔成膜迅速堵堵塞塞无无水水横流冷却塔运行过程中的问题横流冷却塔运行过程中的问题横流冷却塔运行过程中的问题冷却塔填料表面的污垢分类冷却塔填料表面的污垢分类冷却塔填料表面的污垢分类01水垢 冷却循环水在水塔不断蒸发,水中的钙镁离子不断浓缩,当其浓度超过饱和浓度后,就会沉积在填料壁上,形成硬质的白色水垢。这层水垢,传统方法只能用酸洗才能去除。02污泥 冷却水系统是开放式,会将空气中的灰尘、粉尘等吸入到水塔中,这些纳米级的灰尘和粉尘就会在填料壁集聚成污泥。这层污泥,传统方法只能水力冲刷或者酸洗。03青苔 冷却水的温度通常在30度-40度,在夏季

4、极易生成青苔类沉积物。这些沉积物,也会附着在填料壁上;传统方法通过添加杀菌剂,可以避免青苔的生成。抽测日期北京NLT(C)海口BH(C)成都BL(C)成都BM(C)成都 TM(C)5.21 逼近度4.203.2010.9015.1017.305.22 逼近度4.923.7410.1113.5315.385.23 逼近度6.573.5510.9712.9015.66平均值5.233.5010.6613.8416.11行业规范逼近度 4.00C备注:主机负荷75%,1台主机对应2台水塔当年新换水塔,湿度较高时,逼近度较小连续7年未清洗和更换填料。主机水塔1:1。连续7年未清洗和更换填料。主机水塔3

5、3.水塔的自动控制逻辑错误。实际案例:实际案例:实际案例:201620162016年年年逼近度监测分析逼近度监测分析逼近度监测分析传统横流冷却塔,如果不做维护和改造,换热能效衰减非常严重。智能变频冷却塔简介对症下药,解决冷却塔存在的问题,提高换热效率02智能变频冷却塔设计思想智能变频冷却塔设计思想智能变频冷却塔设计思想1.冷却塔控制逻辑:冷却塔逼近度最小。冷却塔逼近度=冷却出水温度-湿球温度。2.换热面积最大化:播水器全联通:上水量15%-100%,全部填料实现均匀布水,换热面积最大化。播水喷头专利:高低两种喷头,避免播水孔堵塞,出水流均匀喷洒至填料层;换热面积充裕,变频调节风机功率。3.优

6、选水处理技术:填料表面无污垢:填料光滑,成膜迅速。不会增大风阻:填料间隙不变。4.风机专利设计,避免热短路。智能变频冷却塔核心专利:智能变频冷却塔核心专利:核心技术已获得国家专利:1.发明专利(一种冷却塔组及其分水装置)2.发明专利(一种喷头及包括该喷头的布水盘和冷却塔)3.发明专利(冷却塔的冷却控制方法及采用该方法的冷却塔)4.发明专利(一种轴流风机及其风阀)5.发明专利(一种引流扩散变流量喷头)6.实用新型专利(用于多主机空调系统冷却塔)7.实用新型专利(轴流风机及其风阀、冷却塔及空气冷却器)专利风机专利布水器和喷头智能变频冷却塔核心专利示例智能变频冷却塔核心专利示例智能变频冷却塔核心专利

7、示例传统填料塔问题:1)多塔组并联,未做水力平衡;2)进水量不足,布水不均匀;3)填料的面积,未被充分利用。智能变频冷却塔:1)智能控制电磁阀,塔组水量分配均匀;2)专利播水器,全程布水均匀;3)水量15%-100%,填料全被利用。污垢位置污垢类型因素化学药剂超微共振器胶球清洗旁滤系统制冷主机最外层微米级污泥1)无效无效有效50微米+凹槽外水藻和细菌2)有效无效有效无效凹槽内纳米级污泥3)无效去除无效无效铜管壁硬质水垢4)无效去除无效无效冷却水塔水藻和细菌5)有效无效无效无效污泥6)无效去除无效50微米+硬质水垢7)无效去除无效无效设备能耗8)有无有有腐蚀性9)有无无无水质变化10)增加COD

8、节水环保无去除悬浮物日常维护和清洗11)需定期加药无需维护定期维护自动清洗优选水处理组合技术优选水处理组合技术优选水处理组合技术综合考虑主机冷凝器和水塔填料除垢,推荐最佳组合:超微共振器+杀菌剂射流喷雾冷却塔 可变面积、低噪音、运行无能耗,冷却效果无衰减03射流喷雾冷却塔射流喷雾冷却塔射流喷雾冷却塔020103射流喷雾冷却塔产品名称拥有多项自主专利产权;基于射流喷雾、旋流喷雾通风和重力势能等原理进行设计;无机械通风机、无填料、免维护;系统内部能尽其用,除传统循环水输送水泵外,无额外能耗,节能效益显著。产品特色本型冷却塔历经了20年三代产品的应用及优化创新,获得了显著的降温性能和节能性能,深受用

9、户好评。产品历程换热面积无衰减:可变面积通过控制水泵扬程,调节水珠粒径大小,调节换热面积。不存在换热面积衰减问题水垢对喷头无影响,雾化无衰减。进风量无衰减:塔内为空腔,进气口间隙15厘米,风阻几乎为零。水泵扬程越大,雾化效果越好,风扇转速越高,因此,不存在进风量下降问题。不存在热短路:进风口至出风口超过3米,不存在热风回流进风口。无能耗+无须维护:寿命期内,无能耗,无须维护。3米射流喷雾冷却塔核心优势射流喷雾冷却塔核心优势射流喷雾冷却塔核心优势射流喷雾冷却塔特点射流喷雾冷却塔特点射流喷雾冷却塔特点低转速寿命为机械轴承数倍运行可靠数年免维护液悬浮水润滑轴承不易磨损带风扇组合结构兼具雾化抽风双重作

10、用旋流雾化保证雾化及传质风量射流喷雾冷却塔特点射流喷雾冷却塔特点射流喷雾冷却塔特点大口径喷嘴不易堵塞喷嘴口径12mm、带压射流不易堵塞微米级雾滴,增大传质比表面积低水压旋流雾化良好保证传质面积0.03MPa0.05MPa0.08MPa传统喷头专利喷头射流喷雾冷却塔射流喷雾冷却塔射流喷雾冷却塔 vs vs vs 传统填料冷却塔传统填料冷却塔传统填料冷却塔无电机能耗为零低噪音有电机能耗持续噪音高微米水珠换热面积大逼近度3C填料水膜换热面积小逼近度4C风阻小风扇转速低漂水率低风阻大风扇转速高漂水率高无填料冷却无衰减填料污垢冷却易衰减(1)(2)(3)(4)免维护无易损配件定期维护清洗换填料(5)彻底

11、防火无可燃物易失火填料可燃(6)射流喷雾冷却塔规格型号射流喷雾冷却塔规格型号射流喷雾冷却塔规格型号型号冷却外形尺寸进水出水进塔空塔运行噪音JSGB水量(m3h)长度mm 宽度mm高度mm管径(mm)管径(mm)水压(MPa)净重(kg)重量(kg)db100F1003200320055001501500.120.151450305040150F1504000400055002002000.120.152400459040200F2004500450055002502500.120.152900556045250F2505000500055003003000.120.15340060005030

12、0C3008000400055003003000.120.154800880050500C50010000500060004505000.120.1568001320055600F6008000800060004505000.120.15960018360551000F1000100001000060006006500.120.15153002970060其他型号 1、300m/h以上塔型均可采用单元塔型组合布置,可做方形布置,也可做长方形布置。2、1000m/h以上塔型,采用单元塔型组合布置,例如4000m/h塔型,采用16组250m/h单元塔组合布置。实际案例实际案例实际案例内容改造前改造

13、后备注水塔横流方塔,8组射流喷雾塔,4组台组数减半风机8x22kW0KW无风机水泵132kW x 2台132kW x 1台台数减半冷却水2400吨/小时1200吨/小时流量减半进出水温进38C/出35.5C进38C/出32.5C下降3C换热温差T=2.5CT=5.5C换热改善漂水率0.1%0.05%补水减少一半电能消耗440度/小时132度/小时节能率70%重庆紫光化工厂,硫酸生产装置,换热设备冷却塔改造。2018年7月份安装。Q=1.163 x T(温差)x V(流量)换热效果改善后,温差从2.5C 提升到5.5C带走的热量恒定,所以流量下降一半。冷却塔只改造了一半,就能够满足工艺要求如何选择高效冷却塔?如何选择高效冷却塔?如何选择高效冷却塔?智能变频冷却塔智能变频冷却塔p适合冷负荷变化频繁工况;p配合智能变频水泵,热水上塔后零扬程,可实现冷却水泵能耗最低;p水流量15%-100%区间,可智能无极调节,控制逼近度最小,风机能耗最小。射流喷雾冷却塔射流喷雾冷却塔p适合冷负荷相对稳定工况;p配合智能变频水泵,可自动调节喷头雾化效果,实现逼近度最小的目标。p风机能耗为零,全程防火,全寿命期免维护。p缺点:流量调节幅度小。Thank You
