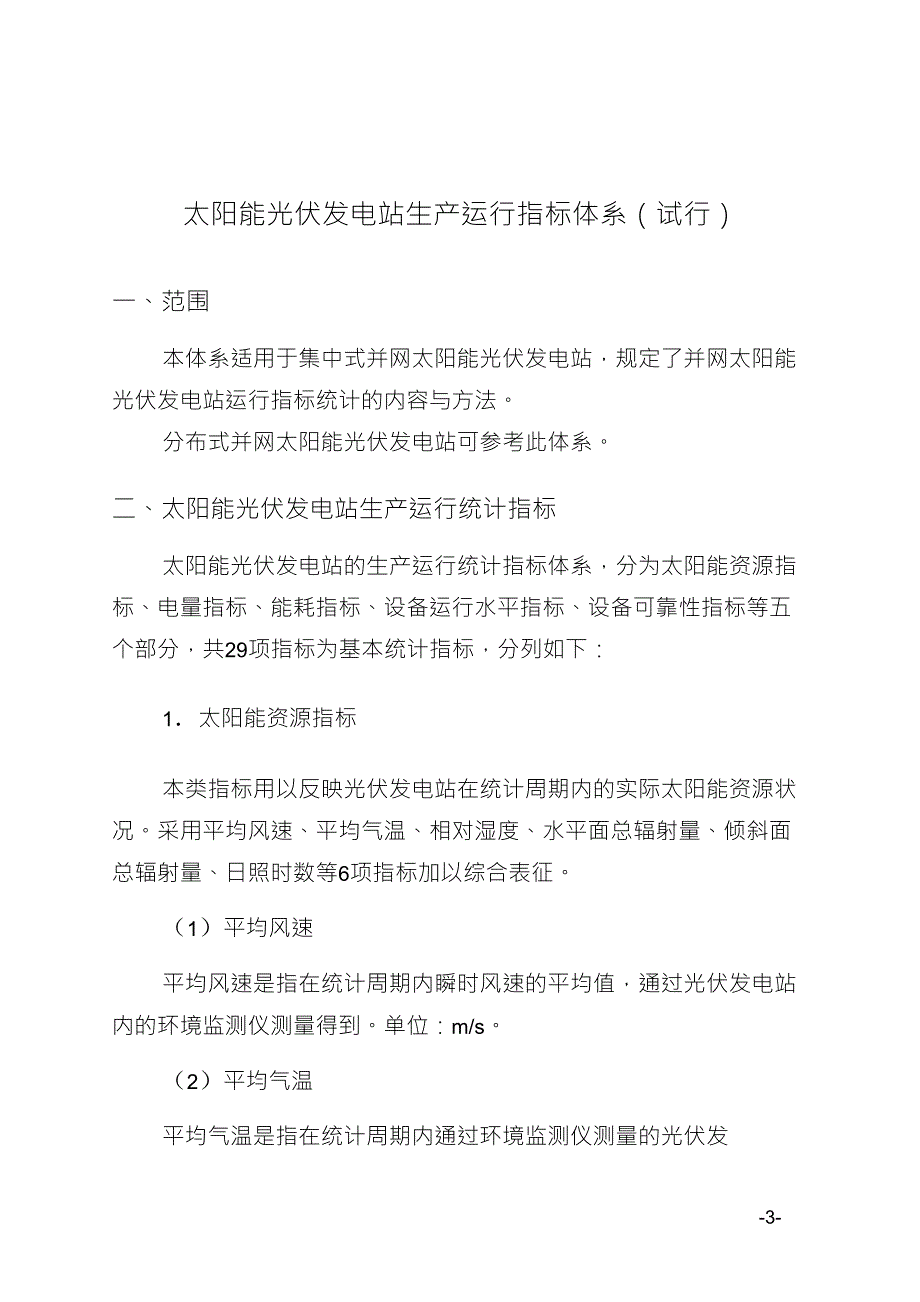

1、太阳能光伏发电站生产运行指标体系(试行)一、范围本体系适用于集中式并网太阳能光伏发电站,规定了并网太阳能光伏发电站运行指标统计的内容与方法。分布式并网太阳能光伏发电站可参考此体系。二、太阳能光伏发电站生产运行统计指标太阳能光伏发电站的生产运行统计指标体系,分为太阳能资源指标、电量指标、能耗指标、设备运行水平指标、设备可靠性指标等五个部分,共29项指标为基本统计指标,分列如下:1太阳能资源指标本类指标用以反映光伏发电站在统计周期内的实际太阳能资源状况。采用平均风速、平均气温、相对湿度、水平面总辐射量、倾斜面总辐射量、日照时数等6项指标加以综合表征。(1)平均风速平均风速是指在统计周期内瞬时风速的

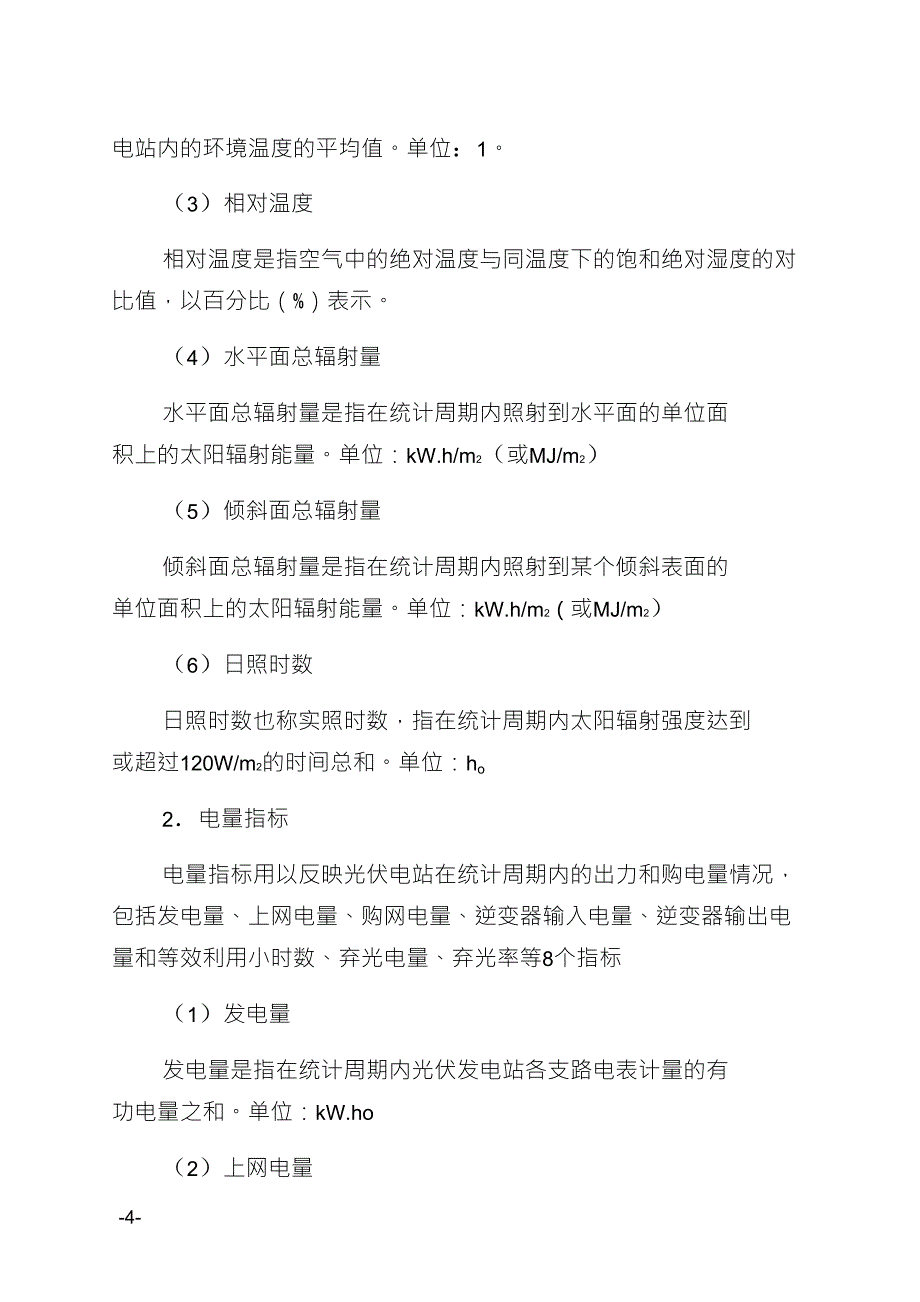

2、平均值,通过光伏发电站内的环境监测仪测量得到。单位:m/s。(2)平均气温平均气温是指在统计周期内通过环境监测仪测量的光伏发电站内的环境温度的平均值。单位:1。(3)相对温度相对温度是指空气中的绝对温度与同温度下的饱和绝对湿度的对比值,以百分比(%)表示。(4)水平面总辐射量水平面总辐射量是指在统计周期内照射到水平面的单位面积上的太阳辐射能量。单位:kW.h/m2(或MJ/m2)(5)倾斜面总辐射量倾斜面总辐射量是指在统计周期内照射到某个倾斜表面的单位面积上的太阳辐射能量。单位:kW.h/m2(或MJ/m2)(6)日照时数日照时数也称实照时数,指在统计周期内太阳辐射强度达到或超过120W/m2

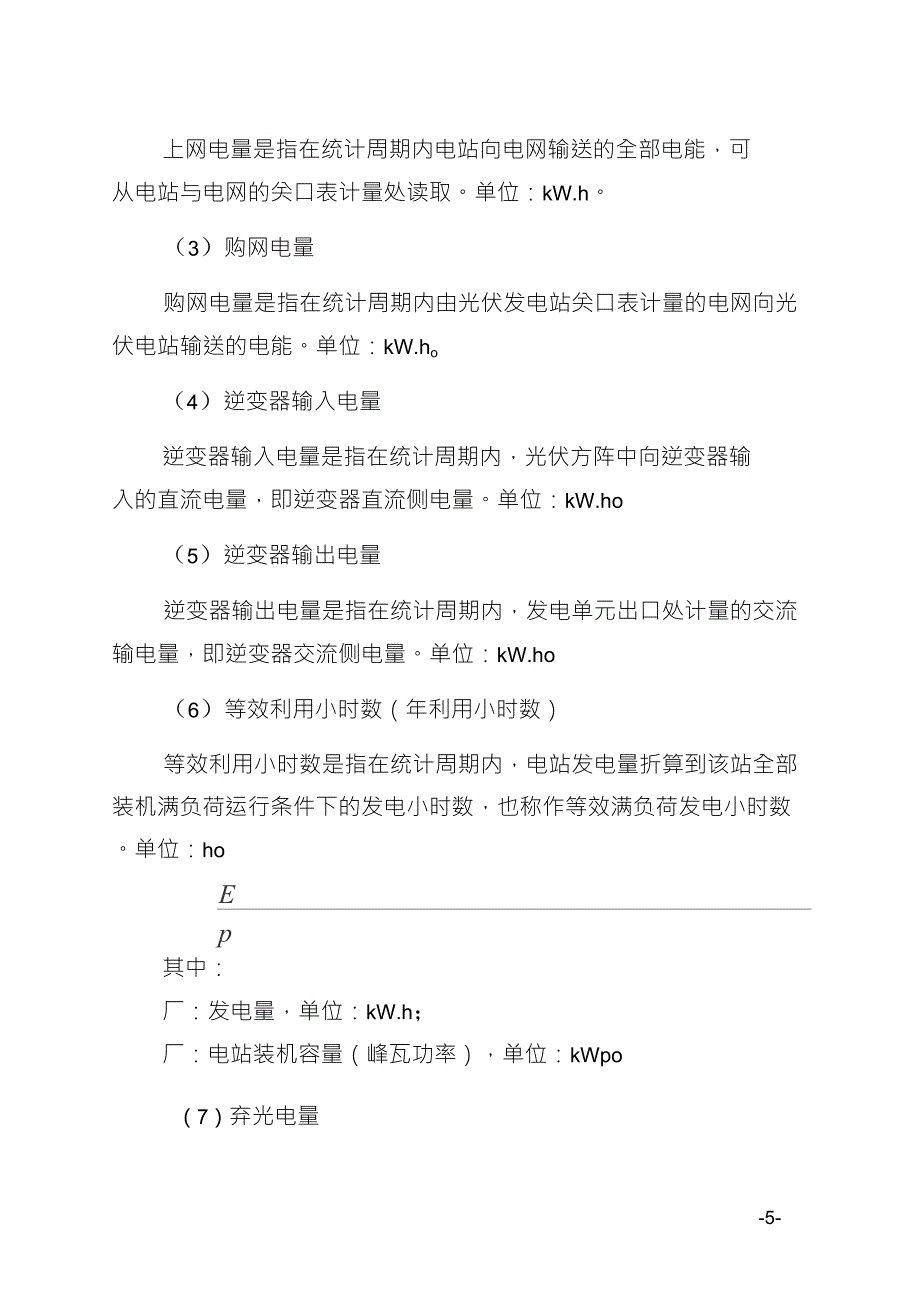

3、的时间总和。单位:ho2电量指标电量指标用以反映光伏电站在统计周期内的出力和购电量情况,包括发电量、上网电量、购网电量、逆变器输入电量、逆变器输出电量和等效利用小时数、弃光电量、弃光率等8个指标(1)发电量发电量是指在统计周期内光伏发电站各支路电表计量的有功电量之和。单位:kW.ho(2)上网电量上网电量是指在统计周期内电站向电网输送的全部电能,可从电站与电网的关口表计量处读取。单位:kW.h。(3)购网电量购网电量是指在统计周期内由光伏发电站关口表计量的电网向光伏电站输送的电能。单位:kW.ho(4)逆变器输入电量逆变器输入电量是指在统计周期内,光伏方阵中向逆变器输入的直流电量,即逆变器直流
4、侧电量。单位:kW.ho(5)逆变器输出电量逆变器输出电量是指在统计周期内,发电单元出口处计量的交流输电量,即逆变器交流侧电量。单位:kW.ho(6)等效利用小时数(年利用小时数)等效利用小时数是指在统计周期内,电站发电量折算到该站全部装机满负荷运行条件下的发电小时数,也称作等效满负荷发电小时数。单位:hoEp其中:厂:发电量,单位:kW.h;厂:电站装机容量(峰瓦功率),单位:kWpo(7)弃光电量弃光电量是指受电网传输通道或安全运行需要等因素影响,光伏电站可发而未发出的电量。该电量不包括光伏电站因设备自身故障原因未能发出的电量,即理论可发电量与实际上网电量的差值。单位:kW.h。(8)弃光
5、率弃光率是指在统计周期内,弃光电量占光伏电站实发电量和弃光电量之和的百分比(%)。3能耗指标能耗指标是反映光伏发电站电量消耗和损耗的指标,包括厂用电量、综合厂用电量、厂用电率、综合厂用电率、厂损率、逆变器损耗、集电线路及箱变损耗等8项能耗指标。(1)厂用电量厂用电量是指在统计周期内站用变压器计量的正常生产和生活用电量(不包括基建、技改用电量)。单位:kW.h。(2)综合厂用电量综合厂用电量是指在统计周期内,电站运行过程中所消耗的全部电能,包括发电单元、箱变、集电线路、升压站内电气设备(包括主变、站用变损耗和母线等)和送出线路及涉网设备(无功补偿)等设备的损耗用量。单位:kW.hoE?c=EpE
6、l)ut+Ein其中:,:发电量,单位:kW.ho上网电量,单位:kW.ho卜:购网电量,单位:kW.h。in(3)厂用电率厂用电率是指在统计周期内,厂用电量占光伏电站发电量的百分比,其中,厂用电量是指站用变压器的正常生产和生活用电量(不包括基建、技改用电量)。ERc=-xlOO%其中匕:厂用电量:单位:kW.h;.C,:发电量,单位:kW.ho(4)综合厂用电率综合厂用电率是指在统计周期内,综合厂用电量占光伏电站发电量的百分比,其中,综合厂用电量是指光伏电站生产运行过程中所消耗的全部电量,包括发电单元、箱变、集电线路、升压站内电气设备(包括主变、站用变损耗和母线等)和送出线路等设备的损耗电量
7、7?=xl00%其中:匚.:综合厂用电量,单位:kW.h;L,:发电量,单位:kW.ho(5)厂损率厂损率是指在统计周期内,消耗在光伏发电站内输变电系统和光伏发电系统自用电的电量占光伏发电站发电量的百分比。$:发电量,单位:kW.h;/,:上网电量,单位:kW.h;匸心f厂购网电量,单位:kW.h;f:厂用电量,单位:kW.h。(6)逆变器损耗逆变器损耗是指在统计周期内,逆变器装光伏方阵输出的直流电量转换为交流电量(逆变器输出电量)时所引起的损耗。单位:kWh。=EgEac其中:F:逆变器输入电量,单位:kW.h;DC/.:逆变器输出电量,单位:kW.h。(7)集电线路及箱变损耗集电线路及箱
8、变损耗是指在统计周期内,从逆变器交流输出端到支路电表之间的电量损耗。集电线路及箱变损耗包括逆变器出线损耗,箱变变换损耗和厂内线路损耗等。单位:kW.h。其中:尸:逆变器输出电量,单位:kW.h;厂:发电量,单位:kW.h。JP(8)升压站损耗升压站损耗是指在统计周期内,从支路电表到电站出线开关电表之间的电量损耗。升压站损耗包括主变损耗、站用变损耗、母线损耗及其他站内线路损耗。单位:kW.ho=Ep_Evut,其中:r:发电量,单位:kW.h;厂:上网电量,单位:kW.ho4.设备运行水平指标光伏发电站设备运行水平指标用于反映电站设备的运行效率及可靠性,包括光伏电站整体效率、最大出力、逆变器转换
9、效率、光伏方阵效率等4项指标。(1)光伏电站整体效率整体发电效率PR公式为:PRPDREEPTPDR为测试时间间隔(At)内的实际发电量;PT为测试时间间隔(At)内的理论发电量;理论发电量PT公式中:T=丄,为光伏电站测试时间间隔(At)内对应STC条件下的实Io际有效发电时间;-9-p为光伏电站STC条件下组件容量标称值;-1为STC条件下太阳辐射总量值;0-I为测试时间内的总太阳辐射值。i(2)最大出力最大出力是指在统计周期内,电站并网高压侧有功功率的最大值。单位:kW。(3)逆变器转换效率逆变器转换效率是指在统计周期内,逆变器将直流电量转换为交流电量的效率。仏厂严xlOO%其中:匕DC
10、上:逆变器输入电量,单位:kW.h;:逆变器输出电量,单位:kW.h。AC(4)光伏方阵效率光伏方阵效率表示光伏方阵的能量转换效率,即光伏方阵输出到逆变器的能量(逆变器输入电量)与入射到光伏方阵上的能量(按光伏方阵有效面积计算的倾斜面总辐射量)之比。光伏方阵效率表示光伏方阵转换能量的能力,数值越高,表示光伏方阵转换能量的能力越强。其中::逆变器输入电量,单位:kW.h;j光伏方阵的有效面积,单位:m2;:倾斜面总辐射量,单位:kW.h/m2(或MJ/m2)。5.设备可靠性指标逆变器运行小时用于反映全厂逆变器的运行状况,包括发电时长、停机时长和中断时长三个指标。1)发电时长在太阳能辐射强度达到光电设备正常发电的条件下,全站逆变器在统计时间内的正常发电小时数,单位:ho2)停机时长在太阳能辐射强度达到光电设备正常发电的条件下,全站逆变器在统计时间内的正常停机和故障停机总小时数,单位:ho(3)中断时长在太阳能辐射强度达到光电设备正常发电的条件下,全站逆变器在统计时间内的通讯中断、恒值数据和数据丢失总小时数,单位:ho-11-
