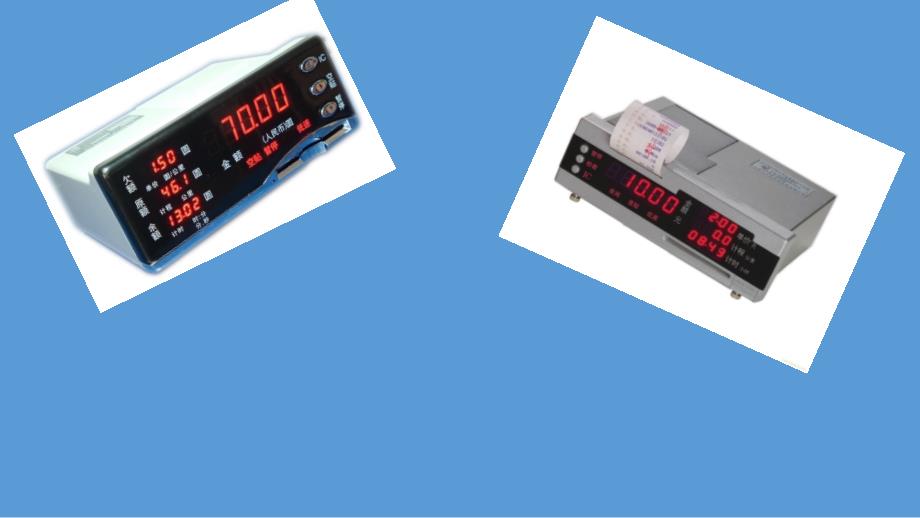

1、2018.9.14赵兴 山西省农业机械化学校单片机控制数码管显示数字静态显示内部结构数码管的分类显示原理硬件连接 程序编写 仿真 最常见的LED数码管为7段数码管,其内部结构实际上由8个发光二极管组合而成。包括7个笔段(a、b、c、d、e、f、g)与一个小数点dp。当某个发光二极管导通时,相应的一个笔画或小数点就发光。数码管共有10 根管脚,包含8根笔段管脚,另外两根管脚(3、8管脚)为数码管的公共端,在数码管内部是相互连通的 工作参数:正极(阳极)负极(阴极)电流方向特性:单向导电性。在二极管两端加合适的正向偏置电压,二极管导通点亮。根据制造材料不同,二极管的正向压降一般为1.52v,额定电

2、流大约为10mA。在实际使用时,通常需串联一个合适的限流电阻,以免电流超过二极管的允许值,造成它的寿命缩短甚至损坏。根据数码管内的连接方式,可将数码管分为共阴极与共阳极两大类。如图所示,将8个发光二极管的阴极(负极)连在一起即为共阴极数码管,而将8个发光二极管的阳极(正极)连在一起即为共阳极数码管。共阴极输入高电平有效,共阳极输入低电平有效。数码管如何显示数字0共阳极数码管公共端接高电平a,b,c,d,e,f 引脚接低电平g和dp 引脚接高电平dpgfedcba二进制十六进制1100000011000000C0H显示字符P2.7dpP2.6gP2.5fP2.4eP2.3dP2.2cP2.1bP

3、2.0a二进制十六进制01100000011000000C0H11111100111111001F9H21010010010100100A4H31011000010110000B0H4100110011001100199H5100101101001011092H6100000101000001082H71111100011111000F8H8100000001000000080H9100100001001000090H共阳极数码管字形表系统原理图程序语句:l要让数码管显示数字0,只需将单片机的P2口输出数字0对应的段码0 xC0H即可,程序语句为P2=0 xC0H;l同理,显示数字1,程序语句P2=0 xF9Hl同理,显示数字5,程序语句P2=0 x92H代码如下:#include /包含51单片机寄存器定义的头文件void main(void)P2=0 x92;/让P2口输出数字5的段码92H仿真结果思考:1.如果要用数码管显示英文字母(A,B,C,D,E,F),其对应的段码应该是多少呢?2.如果把共阳极数码管换成共阴极,那名电路应该做出什么调整,数字的段码如何修改呢?谢谢!
