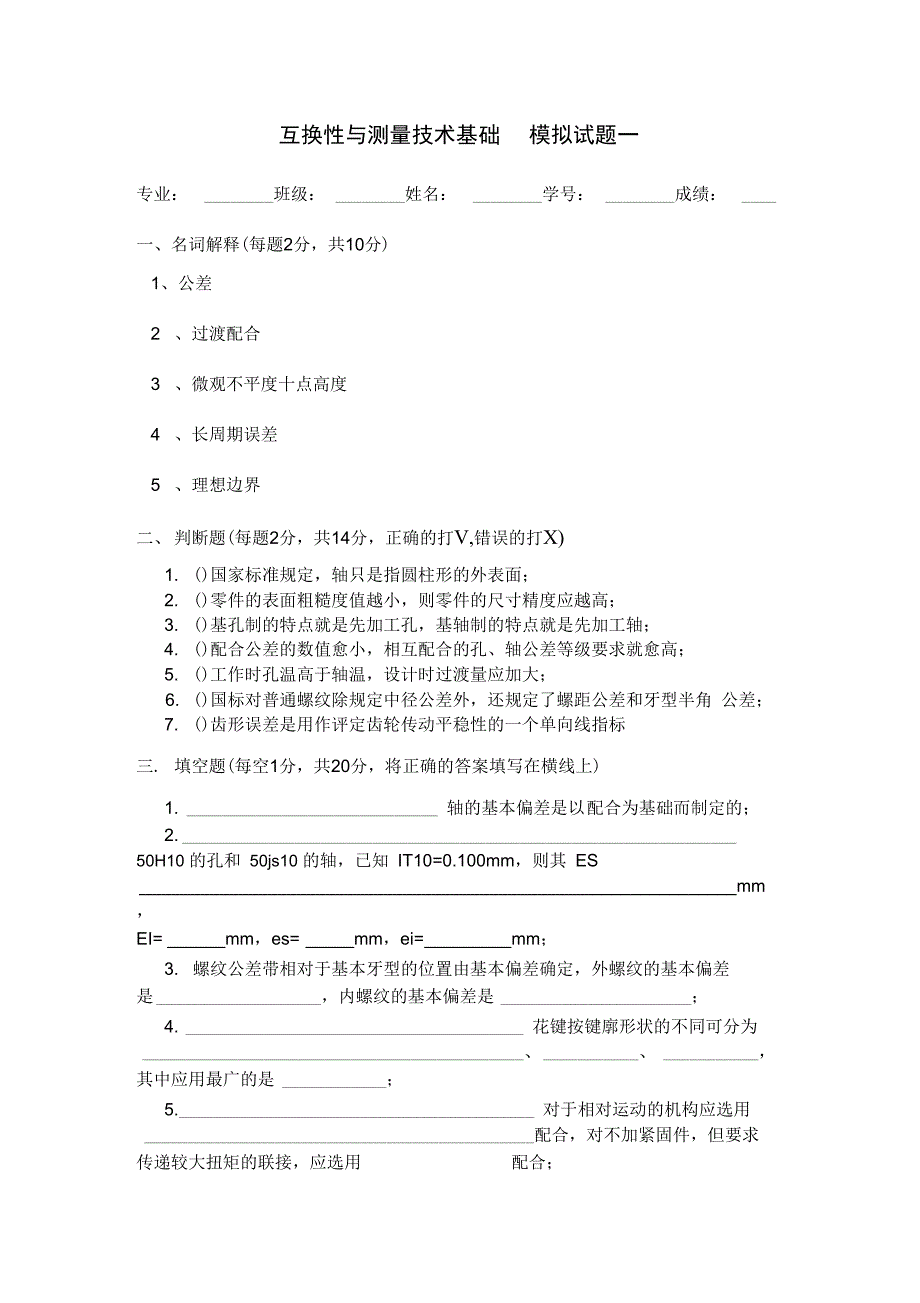

1、互换性与测量技术基础模拟试题一专业: 班级: 姓名: 学号: 成绩: 一、名词解释(每题2分,共10分)1、公差2 、过渡配合3 、微观不平度十点高度4 、长周期误差5 、理想边界二、判断题(每题2分,共14分,正确的打V,错误的打X)1. ()国家标准规定,轴只是指圆柱形的外表面;2. ()零件的表面粗糙度值越小,则零件的尺寸精度应越高;3. ()基孔制的特点就是先加工孔,基轴制的特点就是先加工轴;4. ()配合公差的数值愈小,相互配合的孔、轴公差等级要求就愈高;5. ()工作时孔温高于轴温,设计时过渡量应加大;6. ()国标对普通螺纹除规定中径公差外,还规定了螺距公差和牙型半角 公差;7.

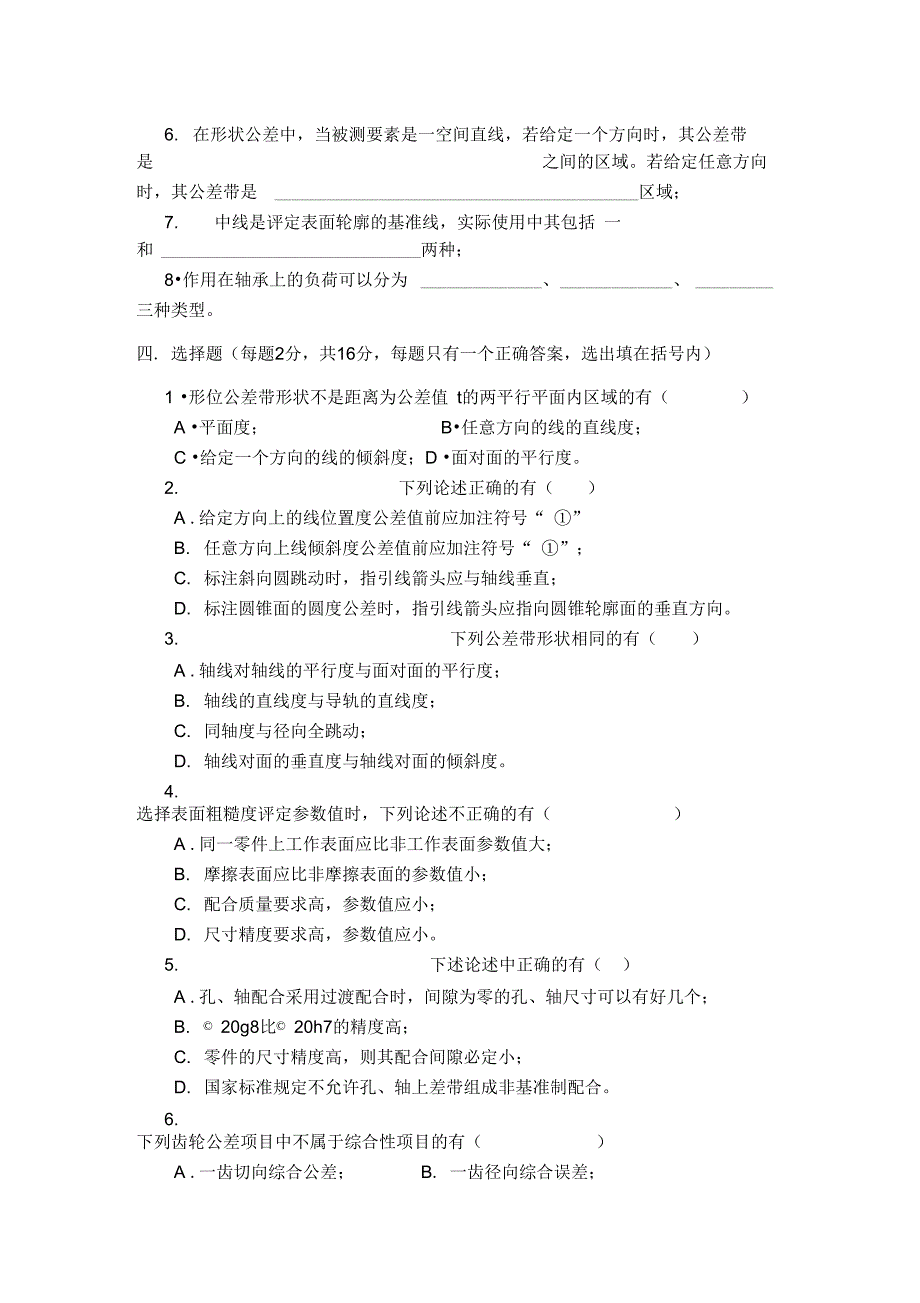

2、 ()齿形误差是用作评定齿轮传动平稳性的一个单向线指标三. 填空题(每空1分,共20分,将正确的答案填写在横线上)1. 轴的基本偏差是以配合为基础而制定的;2. 50H10 的孔和 50js10 的轴,已知 IT10=0.100mm,则其 ES mm,EI=mm,es=mm,ei=mm;3. 螺纹公差带相对于基本牙型的位置由基本偏差确定,外螺纹的基本偏差是,内螺纹的基本偏差是;4. 花键按键廓形状的不同可分为 、,其中应用最广的是;5. 对于相对运动的机构应选用 配合,对不加紧固件,但要求传递较大扭矩的联接,应选用配合;6. 在形状公差中,当被测要素是一空间直线,若给定一个方向时,其公差带是之

3、间的区域。若给定任意方向时,其公差带是 区域;7. 中线是评定表面轮廓的基准线,实际使用中其包括 一和两种;8作用在轴承上的负荷可以分为 、三种类型。四. 选择题(每题2分,共16分,每题只有一个正确答案,选出填在括号内)1 形位公差带形状不是距离为公差值 t的两平行平面内区域的有()A 平面度;B任意方向的线的直线度;C 给定一个方向的线的倾斜度;D 面对面的平行度。2. 下列论述正确的有()A .给定方向上的线位置度公差值前应加注符号“ ”B. 任意方向上线倾斜度公差值前应加注符号“ ”;C. 标注斜向圆跳动时,指引线箭头应与轴线垂直;D. 标注圆锥面的圆度公差时,指引线箭头应指向圆锥轮廓

4、面的垂直方向。3. 下列公差带形状相同的有()A .轴线对轴线的平行度与面对面的平行度;B. 轴线的直线度与导轨的直线度;C. 同轴度与径向全跳动;D. 轴线对面的垂直度与轴线对面的倾斜度。4. 选择表面粗糙度评定参数值时,下列论述不正确的有()A .同一零件上工作表面应比非工作表面参数值大;B. 摩擦表面应比非摩擦表面的参数值小;C. 配合质量要求高,参数值应小;D. 尺寸精度要求高,参数值应小。5. 下述论述中正确的有()A .孔、轴配合采用过渡配合时,间隙为零的孔、轴尺寸可以有好几个;B. 20g8比 20h7的精度高;C. 零件的尺寸精度高,则其配合间隙必定小;D. 国家标准规定不允许

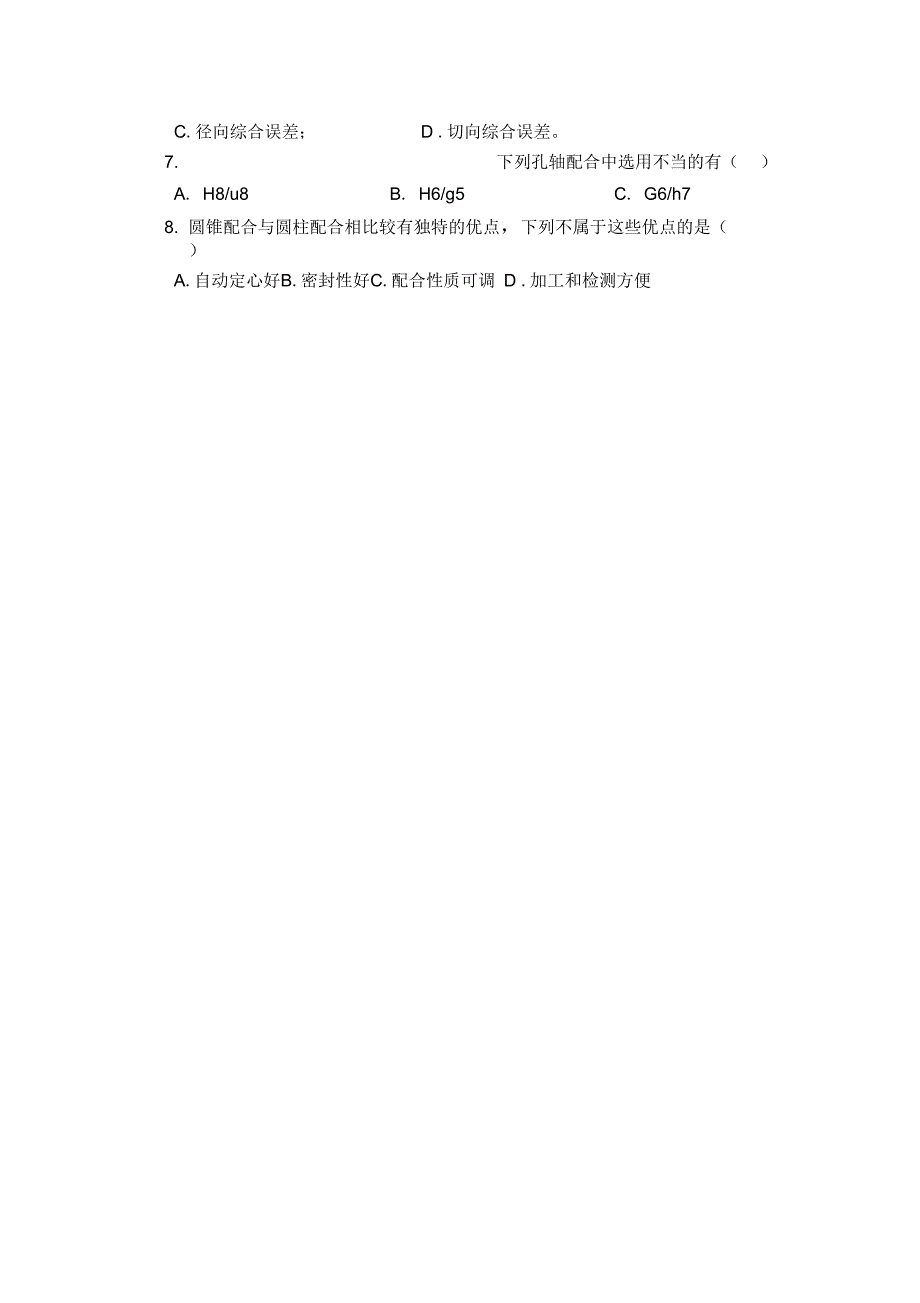

5、孔、轴上差带组成非基准制配合。6. 下列齿轮公差项目中不属于综合性项目的有()A .一齿切向综合公差;B. 一齿径向综合误差;C.径向综合误差;D .切向综合误差。7. 下列孔轴配合中选用不当的有()A. H8/u8B. H6/g5C. G6/h78. 圆锥配合与圆柱配合相比较有独特的优点,下列不属于这些优点的是()A.自动定心好B.密封性好C.配合性质可调 D .加工和检测方便五. 综合题题(共40分,根据具体要求答题)1 计算孔50 0.025与轴-50 f04?配合、孔-50 0.025与轴-50 :0:053配合、孔 晋5与轴-50 0.008配合的极限间隙、配合公差并画出配合公差带图

6、12分)2. 改正下图中各项形位公差标注上的错误 (不得改变形位公差项目)(8分)0.021八 / /D/1f_hHOT3 试将下列技术要求标注在下图上(12分)(1)大端圆柱面的尺寸要求为*45 j.02 mm,并采用包容要求;(2) 小端圆柱面轴线对大端圆柱面轴线的同轴度公差为0.03mm;(3) 小端圆柱面的尺寸要求为2 0.0007mm,素线直线度公差为 0.01m m,并采用包容要求;(4) 大端圆柱面的表面粗糙度 Ra值不允许大于0.8卩m,其余表面Ra值不 允许大于1.6卩rn。4. 国标规定,在齿轮工作图上应标注齿轮的精度等级和齿厚极限偏差的字母代号,请指出下列齿轮精度标注

7、的具体含义( 8分) 7-6-6GM GB100951988-0.330-0.495GB1009519884标准互换性与测量技术基础模拟试题一参考答案一. 名词解释(每题2分,共10分)1、公差:允许零件几何参数的变动量。2 、过渡配合:可能具有间隙也可能具有过盈的配合。3 、微观不平度十点高度:在取样长度内,5个最大的轮廓峰高的平均值与5个最大的轮廓谷深的平均值之和。4、 长周期误差:在齿轮的加工中,由于几何偏心和运动偏心所产生的齿轮误差以齿轮一转为周期,称为长周期误差。5、 理想边界:具有一定尺寸大小和正确几何形状的理想包容面,用于综合控制实际要素的尺寸偏差和形位误差。二. 判断题(每题2

8、分,共14分,正确的打V,错误的打X)1、(X) 2. (X) 3. (X ) 4. (X) 5. (X) 6. (X) 7. (V)三. 填空题(每空1分,共20分,将正确的答案填写在横线上)1. 基孔制2. ES=+0.100 mm, EI=_0_mm,es= +0.050 mm, ei= -0.050 mm;3. 上偏差es,下偏差El4. 平键、锲键、半圆键,平键 ;5. 间隙,过盈;6. 距离为公差值t的两平行平面直径为公差值t的圆柱面内;7. 最小二乘中线算术平均中线 ;8. 局部负荷、循环负荷、摆动负荷四. 选择题(每题2分,共16分,每题只有一个正确答案,选出填在括号内)1.

9、 B ) 2. ( B ) 3. ( D ) 4. ( A ) 5. ( A ) 6. ( C ) 7. ( C ) 8. ( D )五. 综合题1. 1 ) Xmax=ES-ei=+0.025( -0.041 ) =+0.066Xmi n=EI-es=0-(-0.025)=+0.025Tf= Xmax- Xmi n=+0.066-(+0.025)=0.0412)Ymax=EI-es=0-(+0.059)=-0.059Ymi n=ES-ei=+0.025-(+0.043)=-0.018Tf= Ymi n- Ymax=-0.018-(-0.059)=0.0413)Xmax=ES-ei=+0.0

10、25-(+0.002)=+0.023Ymax=EI-es=O- (+0.018 )= -0.018Tf= Xmax-Ymax= +0.023- (-0.018 )= 0.041注:以上9个式子,每正确写出一个得一分,配合公差带图正确作出一个得一分+66+60ym0 -50卩m间隙配合+25+23过渡配合_ -18过盈配合8-592.略4.(1) 7-6-6GM GB10095-1988表示依据国标GB10095-1988,齿轮第I、U、川公差组的精度分别为7级、6级、6级,齿厚上、下偏差代号分别为G、M。(4分(2) 4 :490GB10095 -1988表示依据国标GB10095-1988,齿轮第I、U、川公差组的精度同为 4级,齿厚上、下偏差值分别为-0.330mm、-0.495mm。(4分
