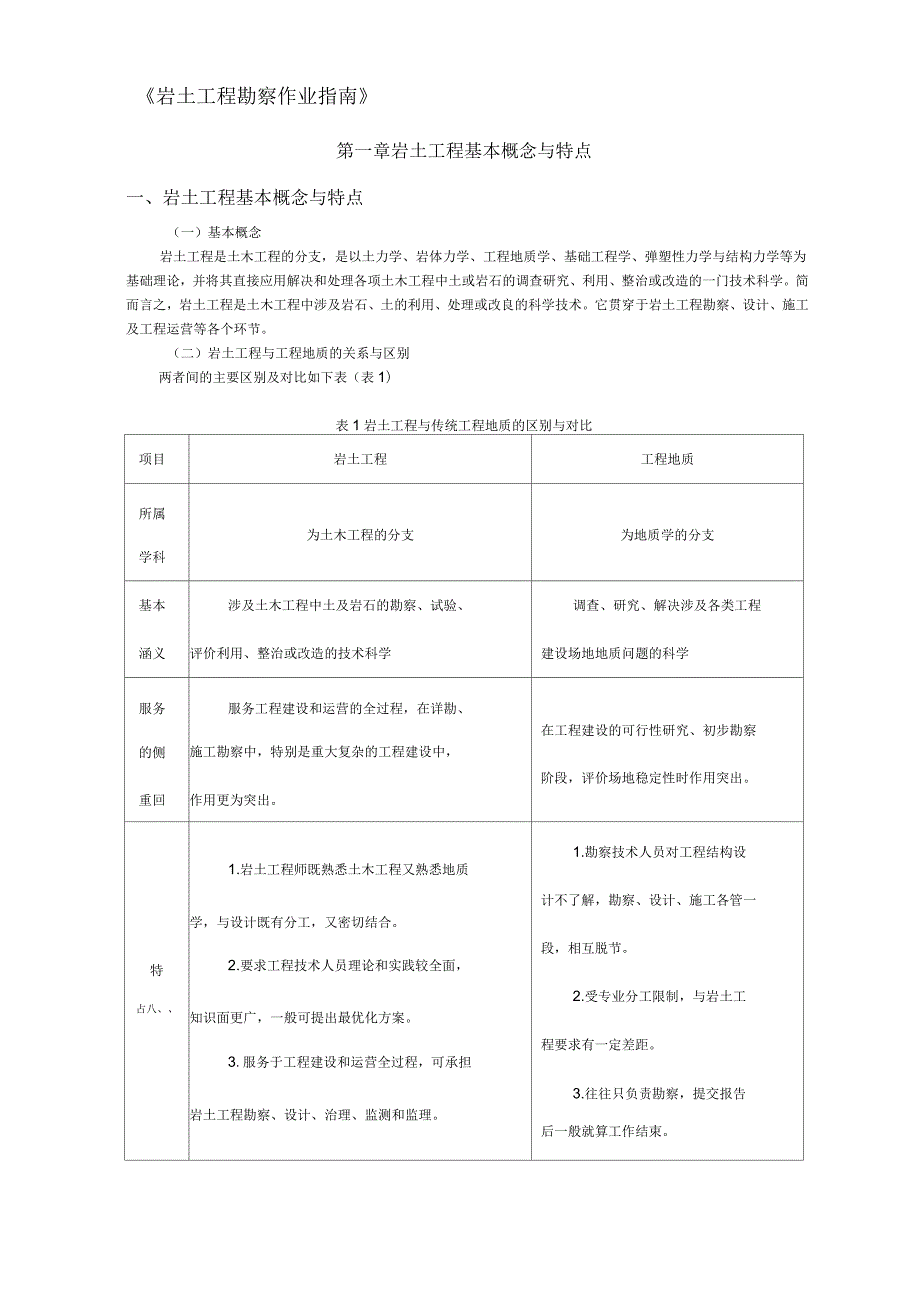

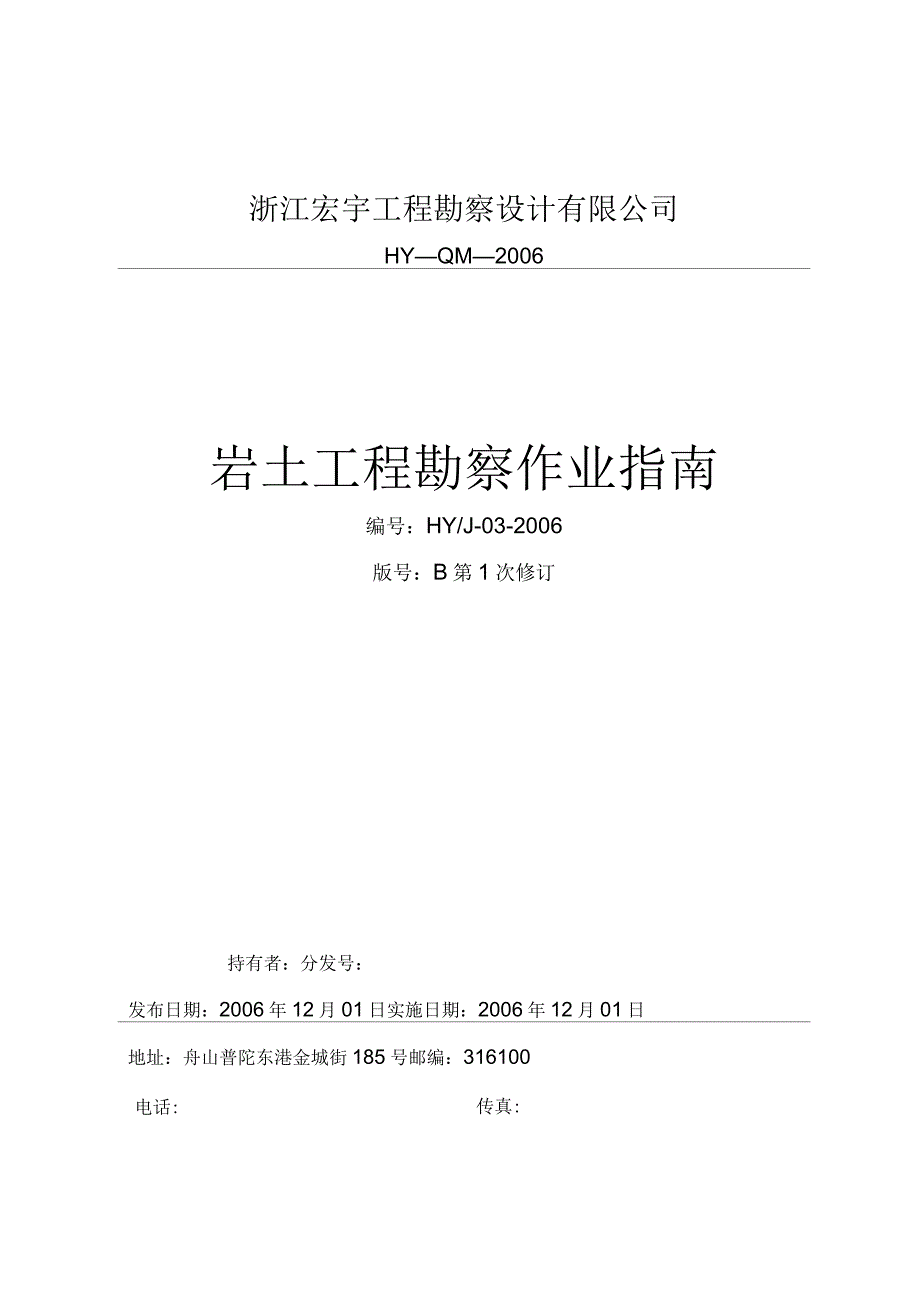

1、浙江宏宇工程勘察设计有限公司HYQM2006岩土工程勘察作业指南编号:HY/J-03-2006版号:B第1次修订持有者:分发号:发布日期:2006年12月01日实施日期:2006年12月01日地址:舟山普陀东港金城街185号邮编:316100电话:传真:岩土工程勘察作业指南第一章岩土工程基本概念与特点一、岩土工程基本概念与特点(一)基本概念岩土工程是土木工程的分支,是以土力学、岩体力学、工程地质学、基础工程学、弹塑性力学与结构力学等为基础理论,并将其直接应用解决和处理各项土木工程中土或岩石的调查研究、利用、整治或改造的一门技术科学。简而言之,岩土工程是土木工程中涉及岩石、土的利用、处理或改良的

2、科学技术。它贯穿于岩土工程勘察、设计、施工及工程运营等各个环节。(二)岩土工程与工程地质的关系与区别两者间的主要区别及对比如下表(表1)表1岩土工程与传统工程地质的区别与对比项目岩土工程工程地质所属为土木工程的分支为地质学的分支学科基本涉及土木工程中土及岩石的勘察、试验、调查、研究、解决涉及各类工程涵义评价利用、整治或改造的技术科学建设场地地质问题的科学服务服务工程建设和运营的全过程,在详勘、在工程建设的可行性研究、初步勘察的侧施工勘察中,特别是重大复杂的工程建设中,阶段,评价场地稳定性时作用突出。重回作用更为突出。1.勘察技术人员对工程结构设1.岩土工程师既熟悉土木工程又熟悉地质计不了解,勘

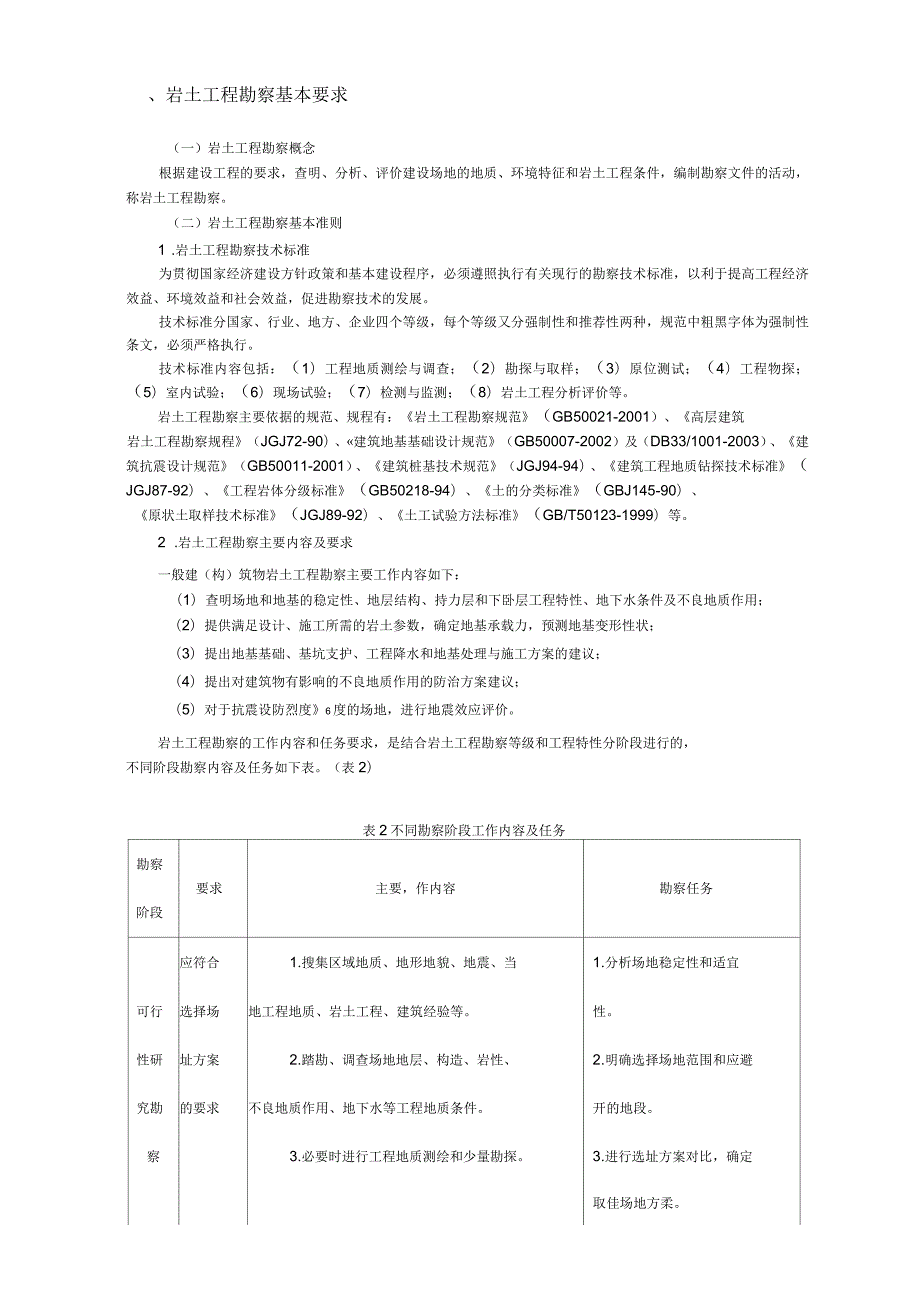

3、察、设计、施工各管一学,与设计既有分工,又密切结合。段,相互脱节。特2.要求工程技术人员理论和实践较全面,2.受专业分工限制,与岩土工占八、知识面更广,一般可提出最优化方案。程要求有一定差距。3.服务于工程建设和运营全过程,可承担3.往往只负责勘察,提交报告岩土工程勘察、设计、治理、监测和监理。后一般就算工作结束。、岩土工程勘察基本要求(一)岩土工程勘察概念根据建设工程的要求,查明、分析、评价建设场地的地质、环境特征和岩土工程条件,编制勘察文件的活动,称岩土工程勘察。(二)岩土工程勘察基本准则1 .岩土工程勘察技术标准为贯彻国家经济建设方针政策和基本建设程序,必须遵照执行有关现行的勘察技术标准

4、以利于提高工程经济效益、环境效益和社会效益,促进勘察技术的发展。技术标准分国家、行业、地方、企业四个等级,每个等级又分强制性和推荐性两种,规范中粗黑字体为强制性条文,必须严格执行。技术标准内容包括:(1)工程地质测绘与调查;(2)勘探与取样;(3)原位测试;(4)工程物探;(5)室内试验;(6)现场试验;(7)检测与监测;(8)岩土工程分析评价等。岩土工程勘察主要依据的规范、规程有:岩土工程勘察规范(GB50021-2001)、高层建筑岩土工程勘察规程(JGJ72-90)、建筑地基基础设计规范(GB50007-2002)及(DB33/1001-2003)、建筑抗震设计规范(GB50011-2

5、001)、建筑桩基技术规范(JGJ94-94)、建筑工程地质钻探技术标准(JGJ87-92)、工程岩体分级标准(GB50218-94)、土的分类标准(GBJ145-90)、原状土取样技术标准(JGJ89-92)、土工试验方法标准(GB/T50123-1999)等。2 .岩土工程勘察主要内容及要求一般建(构)筑物岩土工程勘察主要工作内容如下:(1)查明场地和地基的稳定性、地层结构、持力层和下卧层工程特性、地下水条件及不良地质作用;(2)提供满足设计、施工所需的岩土参数,确定地基承载力,预测地基变形性状;(3)提出地基基础、基坑支护、工程降水和地基处理与施工方案的建议;(4)提出对建筑物有影响的不

6、良地质作用的防治方案建议;(5)对于抗震设防烈度6度的场地,进行地震效应评价。岩土工程勘察的工作内容和任务要求,是结合岩土工程勘察等级和工程特性分阶段进行的,不同阶段勘察内容及任务如下表。(表2)表2不同勘察阶段工作内容及任务勘察阶段要求主要,作内容勘察任务应符合1.搜集区域地质、地形地貌、地震、当1.分析场地稳定性和适宜可行选择场地工程地质、岩土工程、建筑经验等。性。性研址方案2.踏勘、调查场地地层、构造、岩性、2.明确选择场地范围和应避究勘的要求不良地质作用、地下水等工程地质条件。开的地段。察3.必要时进行工程地质测绘和少量勘探。3.进行选址方案对比,确定取佳场地方柔。初步应符合1.搜集拟

7、建工程岩土工程等后关资料。1.根据岩土工程条件分区,勘察初步设2.根据选址方案范围,按本阶段勘察要论证场地适宜性。计的要求,布置适量的勘察、测试工作。2.提供地基岩土承载力及变求3.初步查明场地地质构造、地层结构、形量。岩土工程特性、地下水特征。3.不良地质作用,地下水初4.初步查明场地不良地质作用,对场地步评价。和地基的地震效应作出初步评价。4.指出下阶段勘察注意的问题。应符合1.查明建筑范围内岩土层类型、分布、1.提供各层土的设计、施工施工图工程特性,分析地基稳定性、均匀性、承载力。所需岩土参数。设计的2.查明不良地质作用,提出整治方案的2.对建筑地基做出岩土工程详细要求建议。评价。勘察3

8、查明地下水埋藏条件,判定水和土对3.对地基类型、基础型式、建筑材料腐蚀性。地基处理、基坑支护、工程降水和不良地质作用防治提出建议。场地条1.配合施工开挖进行地质编录,校对补1.对施工提出补救措施。件复杂充勘察资料,对基坑稳定性进行监测、预报。2.地质情况出入很大时,应施工或有特2.针对桩基施工中重大问题,补充勘察。考虑是否修改设计方案。勘察殊要求时进行三、岩土工程勘察基本程序岩土工程勘察工作基本程序一般如下:1 .接受委托,承接勘察项目。委托方一般应提供勘察委托书及技术要求,建筑总平面布置图,工程场地范围地形图,已有测量资料。2 .编制勘察纲要或勘察设计。3 .筹备工作。搜集有关资料,人员、

9、设备、仪器等筹备,勘探点测量放点。4 .进场,开展外业工作。5 .资料综合整理及报告编制、送审、提交。四、岩土工程勘察分析评价基本要求(一)场地稳定性宏观分析场地稳定宏观分析是工程选址、规划设计或初勘的重要内容,目的是避免工作盲目建造在不稳定的地段上,如水坝、核电站等工程场地一旦失稳,将会造成极为严重的后果。故场地稳定性分析是岩土工程勘察的工作重点之一,岩土工程勘察规范(GB50021-2001)规定,抗震设防烈度等于或大于6度的地区,应进行场地和地基地震效应的岩土工程勘察。主要分析以下因素。1 .区域地壳稳定性分析研究内容包括岩石圈结构与其动力学条件和内力作用引起的地质灾害对工程建设的影响两

10、大方面。具体研究内容及方法见下表。(表3)表3区域地壳稳定性研究内容及方法内容研究方法及手段意义深断裂1 .地质分析;2 .重力、磁法、地震、大地电磁测深等深部地球物理探测;地壳结构与演化区域活动性断裂1 .野外调查;2 .遥感;3 .年代学测试;4 .活动速率;断裂分布、活动特性、灾害分析重力场、地热1 .重力度梯度计算;2 .大地热流;地壳运动动力地壳现代构造应力场1 .震源机制分析;2 .地应力测量、地形变分析;3 .物理、数学模型分析;应力条件,断裂错位地震震级、烈度、应变能量灾害分析地面形变位移滑坡、山崩、地裂灾害分析通过以上研究,进行区域地壳稳定性分析、区域地壳稳定性评价。2 .地

11、壳稳定性与地震区划的关系及地震危险性分析场地的工程地震工作是重大工程选址可行性研究阶段与初步勘察设计阶段中的一个组成部分。要求:(1)预测场址及周围地区可能存在的潜在震源区及其强度;(2)查明可能危及场址的活动断裂带;(2)对场址地震危险性评价,估计地震动参数(如加速度和速度等),以及预测场区可能的次生灾害。3 .区域构造稳定性研究及全新活动断裂分级区域构造稳定性研究内容有:(1)区域构造背景研究;(2)活断层判定;(3)地震危险性分析。全新活动断裂分级如下表(表4):表4全新断裂分级指标断裂分级活动性平均活动速率U(mm/a)历史地震震级M强烈全新活动断裂(I)中晚更新世以来后活动,全新世活

12、动强烈U17中等全新活动断裂(n)中晚更新世以来后活动,全新世活动较强烈1U0.17M6微弱全新活动断裂(m)全新世有微弱活动g0.1M0.4变异性很低低中等高很高标准彳tfkrsfm式中:fm一平均值%统计修正系数彳1.7044.678rs1、nn式中:n数据个数一变异系数式中正负号按不利组合考虑,如c、值修正系数取负号。根据建筑地基基础设计规范(GB50007-2002)规定:土的工程特征指标中压缩性指标应取平均值,抗剪强度指标应取标准值,载荷试验承载力应取特征值。(四)地基基础方案分析岩土工程勘察通过岩土工程条件,分析地基与基础适宜性,并为地基基础设计提供可靠的岩土参数,为施工指明施工条

13、件。主要任务如下:1 .分析天然地基的适宜性(1)评价地基土承载力;(2)评价地基变形量;(3)分析地基均匀性。2 .人工地基的处理与要求采用各种办法:如压(夯)实法,换土垫层法,砂桩与石灰桩,碎石桩,CFG桩,深层搅拌,排水固结,深基加固等,对天然地基进行改良与加固。对桩基勘察评价的具体要求是:(1)持力层的选定;(2)正确提供各种桩基参数和单桩极限承载力;(3)评价成桩的可能性;(4)提出桩型的建议和设计施工中应注意的问题。第二章岩土工程勘察工作方法一、勘察纲要(或设计)的编制勘察纲要是岩土工程勘察工作的纲领性文件,勘察纲要的编写应根据勘察任务书(合同书)以及国家、地方和行业的有关技术规范

14、规程,还应考虑工程特点,岩土工程特征,勘察等级等因素。编写前应搜集邻近场地及类似工程有关资料,并进行现场踏勘。纲要一般应包含以下主要内容:(1)工程概况;(2)纲要(或设计)编制依据;(3)勘察工作目的与任务;(4)工作部署原则;(5)工作方法和质量要求;(6)工作布置、技术措施、设计工作量;(7)施工组织;(8)技术经济指标及经费预算;(9)预计工期及成果。勘察纲要要求内容全面,重点突出,工作部署合理,方法选用正确,技术措施切实可行,施工组织恰当。重大工程应按勘察阶段编写岩土工程勘察设计。二、勘探点部署原则及布置(一)部署原则勘探点的布置应根据建(构)筑物体型、荷载分布,以及岩土工程特点和

15、复杂程度,并应满足纵横两个方向地层结构和均匀性的评价要求。勘探线垂直地貌、地质构造、地层界线等地质体变化最大的方向布置;勘探点布置在拟建物周边线、角点、突出部分中点等基础主要承重部位、应力集中、变形沉降可能较大的部位。(二)勘探点布置勘探点的具体布置见下表(表6)表6勘探点布置勘察阶段工作用初步勘察1.勘探线垂直地貌单元、地质构造和地层界线布置;每个地貌单元均应布置勘探点,在交接部位及变化较大地段应予加密。详细勘察1 .勘探点宜按建筑物周边线和角点布置。2 .同一建筑范围内主要受力层或有影响的下伏层起伏较大时(层面坡度10%),应该加密。3 .勘探手段视岩土工程条件等,宜采用多种手段相结合,如

16、钻探与槽、井探相结合,钻探与静力触探、标准贯入、动力触探等相结合。一般来讲,对于独立柱基和条形基础,勘探点宜按柱列线和承重墙布设,角点应有勘探点;复杂地基的一柱一桩工程,宜每柱设置勘探点;当建筑物平面为矩形时,宜按双排布设;建筑物为不规则形时,宜按突出部位角点和中心点布设;高层建筑的详细勘察,单栋勘探点不应少于4个;密集的高层建筑群,勘探点可适当减少,但每栋至少有1个控制勘探点;对于基础底面宽度大于30m的高层建筑,其中心应布置勘探点;重大设备基础应单独布置勘探点;重大的动力机器基础和高耸构筑物,勘探点不宜少于3个。三、勘察线、勘探点间距初步勘察因多按网络法布置勘探点,所以有勘探线、勘探点间距

17、之区别,而详细勘察的勘探点系按建筑物或建筑群范围布置,故不存在勘探线距问题。有关规范中对勘探线、勘探点间距的规定如下表(表7)。表7勘探线、勘探点间距一览表依据勘探等级地基复杂等级间距(m)勘探线勘探点岩土工程勘察规范(GB50021-2001)初步勘察一级(复杂)50-10030-50二级(中等复杂)75-15040-100三级L(简单)150-30075-200详细勘察一级(复杂)10-15二级L(中等复杂)15-30三级L(简单)30-50桩基础(土质地基)端承桩12-24摩擦桩20-35建筑桩基技术规范(JGJ94-94)桩基础端承桩、嵌岩桩12-24摩擦桩20-30天然地基15-35

18、W网层娃见右察规范(JGJ72-90)端承桩12-24摩擦桩20-35建筑地基基础设计规范(DB33/1001-2003)详细勘察天然地基20-40桩基20-30,地质条件复杂时10-20从表7可以看出,勘探点的间距主要是根据勘察等级(阶段)、地基复杂程度确定;桩基按端承桩与摩擦桩进一步区分则更为合理。舟山地区中等复杂场地详细勘察,勘探点孔距20-30m较为合适;相邻两孔持力层层面坡度大于10%时,宜适当加密,但加密孔距不宜小于10m(如北京地区建筑地基基础勘察设计规范(DBJ01-501-92)、上海市地基基础设计规范(DBJ01-11-89)中已有规定)。四、勘探深度(一)勘探深度设计原则

19、勘探深度过大,将导致勘察费用增加,造成浪费;而勘探深度不足,则造成地质情况不明,当持力层之下存在软弱层时,可能造成地基不均匀沉降或变形过大,给设计、施工带来诸多隐患。勘探孔深度应能控制地基主要受力层,对高层建筑和需作变形计算的地基,控制性勘探孔深度应超过地基变形计算深度。据高层建筑岩土工程勘察规范(JGJ72-90)规定,勘探点深度可用以下公式确定:1.控制性勘探点深度(箱形、筏形基础)dcdacbcc2.般性勘探点深度(箱形、筏形基础)dgdagbdc、dg一控制性及一般性勘探点深度(m)d一基础埋置深度(m)b一基础宽度(m)a。、ag一与土的压缩性有关的经验系数,见下表(表8)。表8经验

20、ac、ag值土类取值f碎石土砂土粉土粘性土(含黄土)软土a。0.5-0.70.7-0.90.9-1.21.0-1.52.0ag0.3-0.40.4-0.580.5-0.70.6-0.91.0(二)详细勘察阶段桩基勘探深度有关规范中详勘阶段桩基勘探深度的规定见下表表9勘探深度的有关规范规范名称勘探深度的要求岩土工程勘察规范(GB50021-2001)1 .控制性孔应满足下卧层验算要求;对需验算沉降的桩基,应超过地基变形计算深度;2 .一般性孔应达到预计桩长以下3-5d(桩径),且不得小于3m;对于大直径桩,不得少于5m。高层建筑岩土工程勘察规范(JGJ72-90)1 .控制性孔应深入预计桩尖平面

21、以下3-5m,或6-10倍桩径(指端承型桩);嵌岩桩进入微风化带3-5m,遇断层破碎带应钻穿,进入完整岩石3-5m。2 .一般性孔进入预计持力层1-2m;嵌岩桩进入微风化带1-2m。建筑桩基技术规范(JGJ94-94)1 .控制性孔深度应穿透桩端平面以下压缩层厚度;2 .一般性孔应深入桩端平面以下3-5m;3 .嵌岩桩钻孔应深入持力岩层不小于3-5倍桩径。建筑地基基础设计规范(DB33/1001-2003)1 .控制性孔应达到桩基变形计算深2-3m,并满足强度验算要求;2 .一般性孔应达到预计桩长以下3-5倍桩径,且不得小于3m,大直径桩不得小于5m;3 .嵌岩桩进入持力层3-5倍桩径,且不小

22、于3m。综合表9所述,各种规范对勘探深度要求大体相近,主要是从进入持力层深度和满足地基变形计算深度及强度验算要求两方面考虑。一般性孔深应达到预计桩尖平面以下3-5d,且不小于3m(大直径桩不小于5m);控制性孔应穿透桩端平面以下压缩层厚度(地基变形计算深度)。地基变形计算深度,对中、低压缩性土可取附加压力等于上覆土层有效自重压力20%的深度,对于高压缩性土层可取附加压力等于上覆土层有效自重压力10%的深度。在勘探阶段也可按下列简化公式计算:znb(2.50.4Lnb)式中b为基础宽度。舟山地区滨海海积平原,埋深40-50m处有一层软塑状态的深灰色粘土,时代为晚更新世晚2期(Qp3),俗称老淤泥

23、多层及高层建筑物的控制性钻孔,均需钻穿此层3-5m以上。五、控制性孔与一般性孔顾名思义,控制性孔就是指在勘察工作中起控制作用的勘探钻孔。因此,控制性孔不仅仅是揭露深度大,能满足控制持力层深度变化,以及满足计算沉降所需深度;而且,在取样、原位测试等方面都要比一般性孔的工作程度高,不应该把控制性孔单纯当作取土孔。另外,从运用各种手段综合研究、评价岩土层的工程特征来看,一般性孔也不宜将取土孔与原位测试孔绝然分开。有关规范中控制性孔、取土孔的数量规定如下表(表10)。表10控制性孔、取土孔数量钻孔类型规范名称控制性孔取土及原位测试孔岩土工程勘察规范(GB50021-2001)初勘11531142详勘高

24、层建筑岩土工程勘察规范(JGJ72-90)天然地基宜为一,桩基应有一23建筑桩基技术规范(JGJ94-94)1132建筑地基基础设计规范(DB33/1001-2003)1153,1占一以上3综合上表规定,结合舟山地区实际,详勘工作桩基控制性孔、取土孔及原位测试孔数量,宜占勘探孔总数11。32六、勘察方法与手段岩土工程勘察中通常使用工程地质测绘、遥感影象判释、勘探、取样及测试、地球物理勘探等几种方法。其中工程地质绘测、遥感影象判释方法通常是重大或复杂工程的可行性研究和初步勘察阶段的主要工作方法;另外,详细勘察中的山区地基边坡工程,不良地质作用的评价也常用到工程地质绘测。勘探的目的是为了查明岩土层

25、的性质和分布,采取岩土试样,进行原位测试。勘探方法的选择是根据场地的工程地质、水文物质条件,工程类型,勘察阶段及目的不同而选用,它们都是服务于岩土工程勘察、设计、试验与监测,从而获取场地内某确定点的岩土工程资料与岩土参数的最基本的方法。以下就主要的几种勘探方法及应用条件,作简要介绍:(一)钻探是岩土工程勘察中应用最为广泛的一种勘探手段。用来揭露隐伏的岩土层,进行岩土取样,原位测试或剪切波速测定,查明钻进深度内地下水赋存状况。按钻进方法可以分为回转钻进,冲击钻进,冲击一一回转钻进几类;勘探浅部土层还可以采用小口径人力麻花钻、小口径勺形钻、洛阳铲(人力筒状钻)等钻进方法。目前,舟山地区岩土工程勘察

26、中,大多数使用的是XY1型岩芯钻机。1 .钻孔规格钻孔直径应根据钻探目的和钻进工艺确定。采取原状土的钻孔口径宜为130110mm;基岩中采用金刚石钻头钻进,为保证试验岩样的采取,口径不宜小于75mm;人工填土中为保证套管的顺利下入,钻孔直径宜采用150130mm。当需确定岩石质量标准RQD时,应采用75mm口径双层岩心管和金刚石钻头。钻孔的弯曲度,对于垂直孔每米允许偏差史。2 .钻进与护壁岩土工程勘察一般均采用回转钻进,清水或(孔内)自制泥浆护壁。当遇松散的砂层、碎石土等不易取芯的地层时,可采用干钻取芯。在破碎岩层、松散的碎石土中,宜采用优质泥浆、化学泥浆或水泥浆护壁。3 .回次进尺、孔深及岩

27、土芯采取率(1)回次进尺代表本回次钻进的深度。为保证岩心样采取率,一般回次进尺不得大于2m,严禁回次进尺超过岩心管长度。回次进尺=下钻后机上余尺-提钻前机上进尺(2)钻孔孔深钻孔孔深是钻进过程及岩土分层的原始数据,累计量测允许误差为5cm,各项数据均需用钢尺丈量。钻孔孔深=钻具总长(机上钻杆+钻杆总长+钻具)-机上余尺-钻机高度;(3)岩土芯采取率完整和较完整岩石不应低于80%,破碎和较破碎岩不宜小于65%;粘性土、粉土、软土采取率不应低于80%,砂土、碎石土、人工填土不应低于70%。4 .钻探编录钻探记录包括钻进过程和岩土编录描述两个部分,应由经过专业训练的人员承担;记录应该及时、真实、准确

28、齐全、严禁事后追记,不得任意涂改和伪造。岩土芯现场鉴别主要采用肉眼观察和手触方法,芯样应按回次、上下顺序依次排放。钻探成果用分层记录表或钻孔野外柱状图表示;岩土样根据工程要求保存一定期限或长期保存,亦可拍摄彩照归入勘察成果资料。钻探记录应包括以下内容:(1)工程名称及钻孔位置及编号;(2)孔口坐标及高程;(3)地下水位;(4)施工日期;(5)回孔进尺、孔深、岩土芯采取率;(6)分层岩土芯名称、特征、换层深度;(7)取样位置及编号;(8)原位测试位置及击次;(9)钻机负责人、记录员姓名。(二)槽探适用于覆盖层较浅(小于3m)的山区地基岩土工程勘察。一般用来揭露覆盖物下覆基岩、不同岩(地)层界线

29、破碎带宽度、覆盖物构造线方向。其长度根据所需了解的地质条件而定,深度和宽度根据覆盖物的厚度而定,为了便于工作,槽底宽度一般不小于0.8m。(三)井探和洞探能直接观察地质情况,详细分层和描述,并取出接近实际的原状结构岩土试样,常用于地下工程、大型边坡、坝址等勘探中,其形式有浅井、竖井、平洞等。在山区地基详勘工作,也用到井探,探井断面可用园形或矩形。园形直径一般0.81m,矩形断面一般0.8X.2m。(四)原位测试原位测试方法有很多种,如载荷试验(有浅层平板、深层平板、螺旋板载荷试验等),静力触探试验,园锥动力触探试验,标准贯入试验,十字板剪切试验,旁压试验,扁铲侧胀试验,波速测试,岩体原位应力

30、测试等多种方法。原位测试方法应该根据场地条件、岩土特征、设计对参数的要求、测试方法的适用性、地区经验等因素选用,桩基勘察中应用最为广泛的是静力触探、标准贯入、重型园锥动力触探三种试验方法,下面着重介绍:1 静力触探(CPT)( 1)概述静力触探是用静力将探头以一定的速率压入土中,利用探头内的传感器,经过电子量测仪器将探头受到的贯入阻力记录下来,通过贯入阻力的变化,了解土层的工程性质,适用于软土、一般粘性土、粉土、砂土和含少量碎石的土。可采用单桥、双桥探头,测定比贯入阻力(ps)、锥尖阻力(qc)、侧壁摩阻力(fs)和贯入时的孔隙水压力(u)。它可以用来对土层进行力学分层(其分层精度远高于钻探取

31、芯),判断土的塑性状态或密实度,确定地基土承载力,确定单桩竖向承载力;此外,还可以用来确定土的变形性质指标(如压缩模量ES,饱和软土不排水抗剪强度u、砂土密实度及内摩擦角。现场作业时应注意以下几点:1)探头规格应符合规范要求,探头、仪器、电缆应定期标定;2)探头应匀速垂直压入土中,速率为1.2m/min;3)深度记录误差不应大于触探深度的1%;4)贯入深度超过30m,或穿过厚层软土后再进入硬土层时,应采取措施防止孔斜或断杆。( 2)成果应用a)划分土层界线根据贯入阻力大小、曲线形态特征、摩阻比变化等对土类进行判别分层。应注意的是上、下层贯入阻力变化较大时,存在所谓“超前”、“滞后”现象。所谓“

32、超前”现象,就是当探头处于上、下土层界线附近,但尚未进入下卧土层,而下卧土层的影响已超前反映出来,称“超前”现象(或反映);而探头已进入下卧土层一定深度,上覆土层的影响仍有一定反映,称“滞后”现象。当上为硬土层下为软土层时,超前(约0.50.7m)大于滞后(约0.2m);上为软土层下为硬土层时,超前(约0.10.2m)小于滞后(约0.30.5)。静力触探的分层界线应划在超前与滞后的范围内:当上下层贯入阻力相差不到一倍时,分层5-10cm);上下层贯入阻力相差一倍以上10-15cm处作分层界线。界线取超前或滞后深度的中点(或中点偏向小阻力土层时,取软层最后一个(或第一个)低贯入阻力偏向硬层( )

33、土类判别利用双桥探头的qc、Rf(Rffs/qc100%)在Douglas等(1981,1984)的土分类图1,进行土类判别。c)压缩模量(Es)、变形模量(Eo)Esqc一与土类、土应力历史、状态有关的经验系数。及Eo估算的经验公式见参考文献1(374-376页)表4.3-13,表4.3-14。c.地基土承载力依据静探参数qc(或ps)评价地基土承载力的方法有两种:(i)用qc(或Ps)估算土的强度参数(如C、),再按承载力理论公式计算具体基础条件下的地基土承载力。(ii)建立qc(或Ps)与载荷试验或由试验所得土的物理力学指标确定的承载力进行对比,建立经验关系。国外多采用方法(i),我国大

34、多采用方法(ii),软件中已有现成程序或查阅文献1表4.3-15,或下表(表11)。表11利用静力触探确定地基土承载力基本值(f0)提出单位经验关系式(Mpa)Ps或qc适用范围(Mpa)适用地区及土类f05.8加7460.350.5Ip10一般粘性土f00.89ps0.6314.4Ip10一般粘性土、饱和砂土铁道部静力触探技术规则f00.112Ps56老粘土、砂土表中所列皆为以往单桥探头所估算的地基承载力,现在所用多数为双桥探头,其经验关系式的建立有待于积累和完善。d、单桩承载力QukULBifsiqcAp(适用于粘性土、粉土、砂土)式中Quk一单桩竖向极限承载力标准值(KN)U一桩身周长(

35、m),Ap一桩端面积(m2)fsi第i层土的探头平土侧阻力(kPa)qc一桩端平面上、下探头阻力,取桩端平面以上4d(桩径)范围内探头阻力厚度加权平均值与桩端平面以下1d范围内探头阻力的平均值。(kPa)。一端阻力修正系数,粘性土、粉土为2/3,饱和砂土为1/2。i第i层土侧阻力综合修正系数,粘性土、粉土:i10.04(fsi)0.55,砂土5.05( fsi)0.45d.粘性土的不排水抗剪强度(Cu)估算粘性土的不排水抗剪强度Cu的常用关系式为:Cu(qco)/Nk式中Cu一不排水抗剪强度(与试验方法、应变速率、剪切破坏面方向等有关)o一原位应力,常用上覆压力voNk锥头系数(由经验得)表1

36、2列出了估算Cu的关系式。表12估算不排水抗剪强度Cu的关系式土类关系式来源海相粘土Nk1119,平均15Lunne和Klevenc(1981),十字板Cu(经1p修正)Nk15Robertson和Campanella(1982)Nk162JamioLkoowski等(1982)滨海相软粘土Cu0.071qc1.28uc同济大学,十字板Cu(不经修正)新港软粘土Cu0.05434.8四川建研所软粘土Ip1240pSt27Nk25.810.758T1.251glpCu0.9(Psvo)/N铁道部静力触探技术规则2.标准贯入(SPT)(1)概述标准贯入试验是用63.5kg的穿心锤,以76cm高的自

37、由落距,将外径()51mm的贯入器(长5558cm),先打入土中15cm(不计击数),再打入30cm,记录贯入30cm的锤击数,称标准贯入击数(N)。当击数已达50击,而贯入深度未达30cm时,可记录50击的实际贯入深度,按50,、N30换算成相当30cm的标准贯入击数,并终止试验,s为50击时贯入度(cm)。S(2)成果应用标准贯入试验可用于对砂土、粉土、粘性土的状态,土的强度,变形参数,地基承载力。单桩承载力,砂土和粉土的地震液化,成桩的可能性等做出评价。应用中值得注意的问题是:1)N值是否作杆长修正?据GB50021-2001规定:勘察报告应提供不作杆长修正的N值,应用时再根据情况考虑修

38、正或不修正,用何种方法修正。”目前评价地震液化、砂土密实度划分,N值不作修正;而土性参数、承载力确定时,所用N值未注明者均经杆长修正;杆长修正系数见下表(表13)。表13标准贯入杆长修正系数杆长(m)36912151821242730364251修正系数1.000.920.860.810.770.730.700.670.650.620.580.550.522)自动落锤与人力牵引落锤的关系国内外都已明确规定,标准贯入采用自由落锤装置。但是,以往有关文献中用标准贯入击数划分砂土密实度、粘性土塑性状态为人力手拉牵引落锤击数,故存在机械自动落锤与手拉牵引落锤击数的换算问题。N手0.7381.12N机(

39、据冶金工业部武汉勘察公司)3)击数统计取值由于N值离散性较大,所以不能仅根据单孔击数N对土的工程性能作出评价,应剔除个别异常N值后,计算各土层标准贯入标准值,再查表格、公式,求得有关岩土参数等。(i)土状态的划分利用N值划分砂土密实度(GB50021-2001,GB50007-2002)及粘性土塑性状态(上海市岩土工程勘察规范)有关表格中,未注明击数是否自动落锤,但根据工程地质手册(1992年第14、表15;表14中击3版),上述试验系人力手拉落锤所得数据,故应换算为自动落锤数,见表数均为杆长修正后数值。表14粘性土稠密状态划分N手30N机V1.11.1-2.02.9-5.66.5-12.71

40、3.6-26.126.1状态流塑软塑软可塑硬可塑硬塑坚硬表15砂土密实度划分N手NW1010VNW1515VNW50N30N机NW8.278.27VNW12.7312.73VNW26.13N26.13状态松散稍密中密密实(ii)地基土承载力的确定利用N值确定粘性土、砂土承载力标准值见表16、表17(据建筑地基基础设计规范GBJ7-89)表16粘性土承载力标准值N357911131517192123fk(kPa)105145190235280325370430515600680表17砂土承载力标准值、N土10153050中、粗砂180250340500粉、细砂140180250340(iii)砂土内摩擦角、相对密实度确定见表18(据Terzaghi和Peck,1968)表18砂土内摩擦角、相对密实度确定N44-1010-3030-5050状态疏松松中密密极密内摩擦角()45相对密实度(Dr)0.20.20.40.40.60.60.80.81.0(iv)饱和砂土、粉土地震液化判别据建筑抗震设计规范(GB50011-2001)规定:当饱和土标准贯入锤击数(未经杆长修正)小于液化判别标准贯入锤击数临界值,应判为液化土。a) 15m深度范围NcrN00.9 0.1(ds dwb) 1520m深度范围NcrNo
