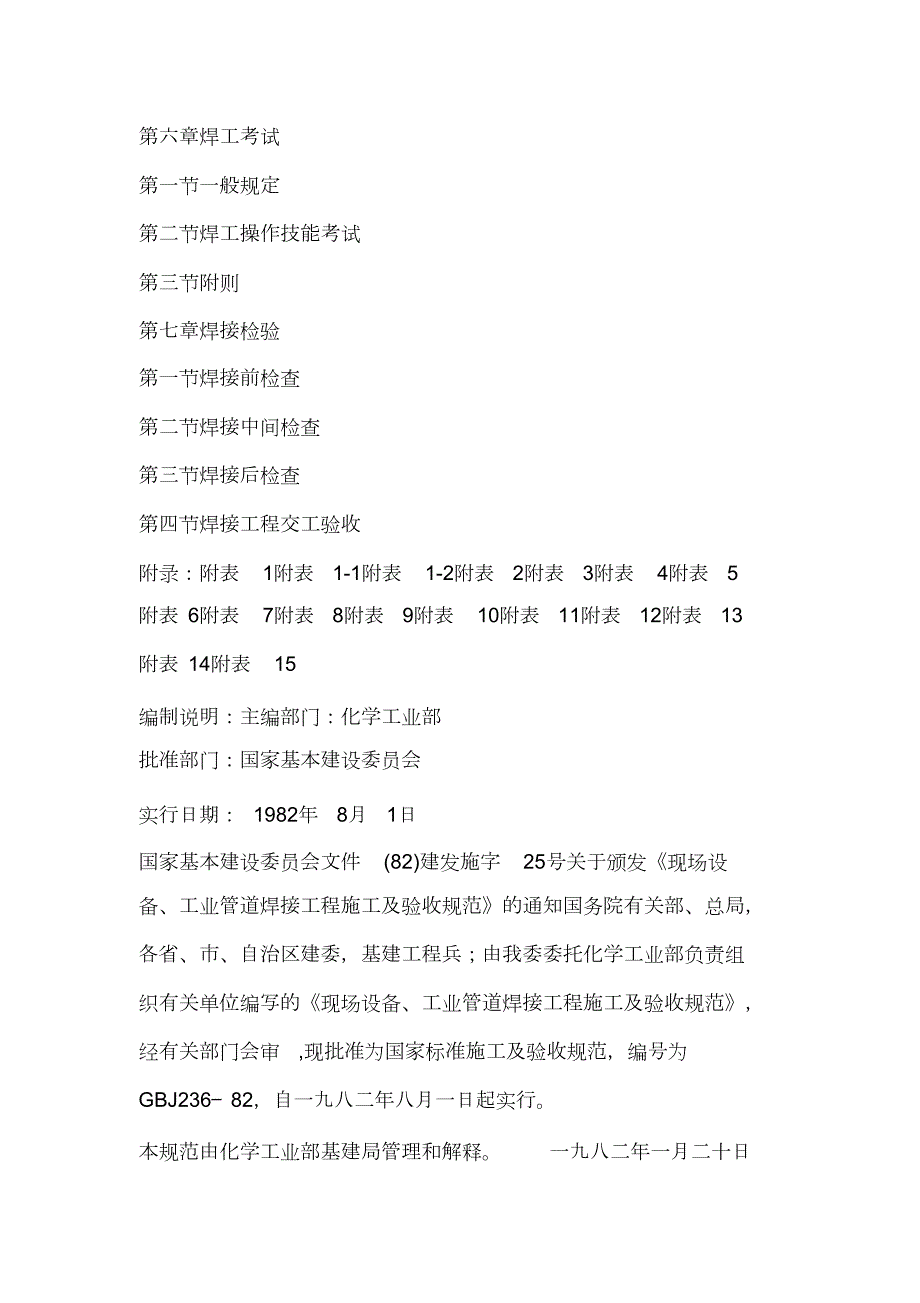

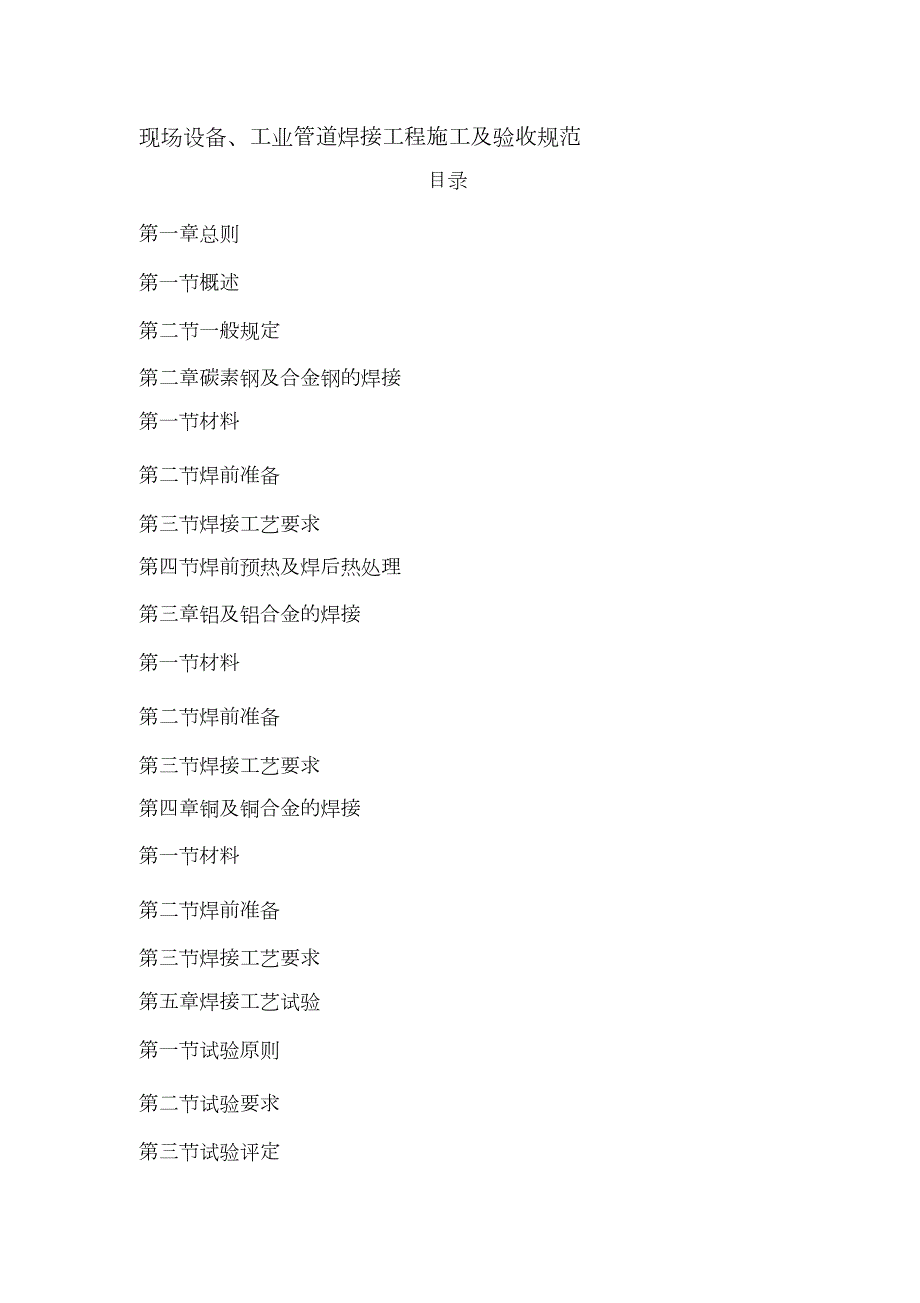

1、 现场设备、工业管道焊接工程施工及验收规范目录第一章总则第一节概述第二节一般规定第二章碳素钢及合金钢的焊接第一节材料第二节焊前准备第三节焊接工艺要求第四节焊前预热及焊后热处理第三章铝及铝合金的焊接第一节材料第二节焊前准备第三节焊接工艺要求第四章铜及铜合金的焊接第一节材料第二节焊前准备第三节焊接工艺要求第五章焊接工艺试验第一节试验原则第二节试验要求第三节试验评定 第六章焊工考试第一节一般规定第二节焊工操作技能考试第三节附则第七章焊接检验第一节焊接前检查第二节焊接中间检查第三节焊接后检查第四节焊接工程交工验收附录：附表 1附表 1-1附表 1-2附表 2附表 3附表 4附表 5附表 6附表 7附表

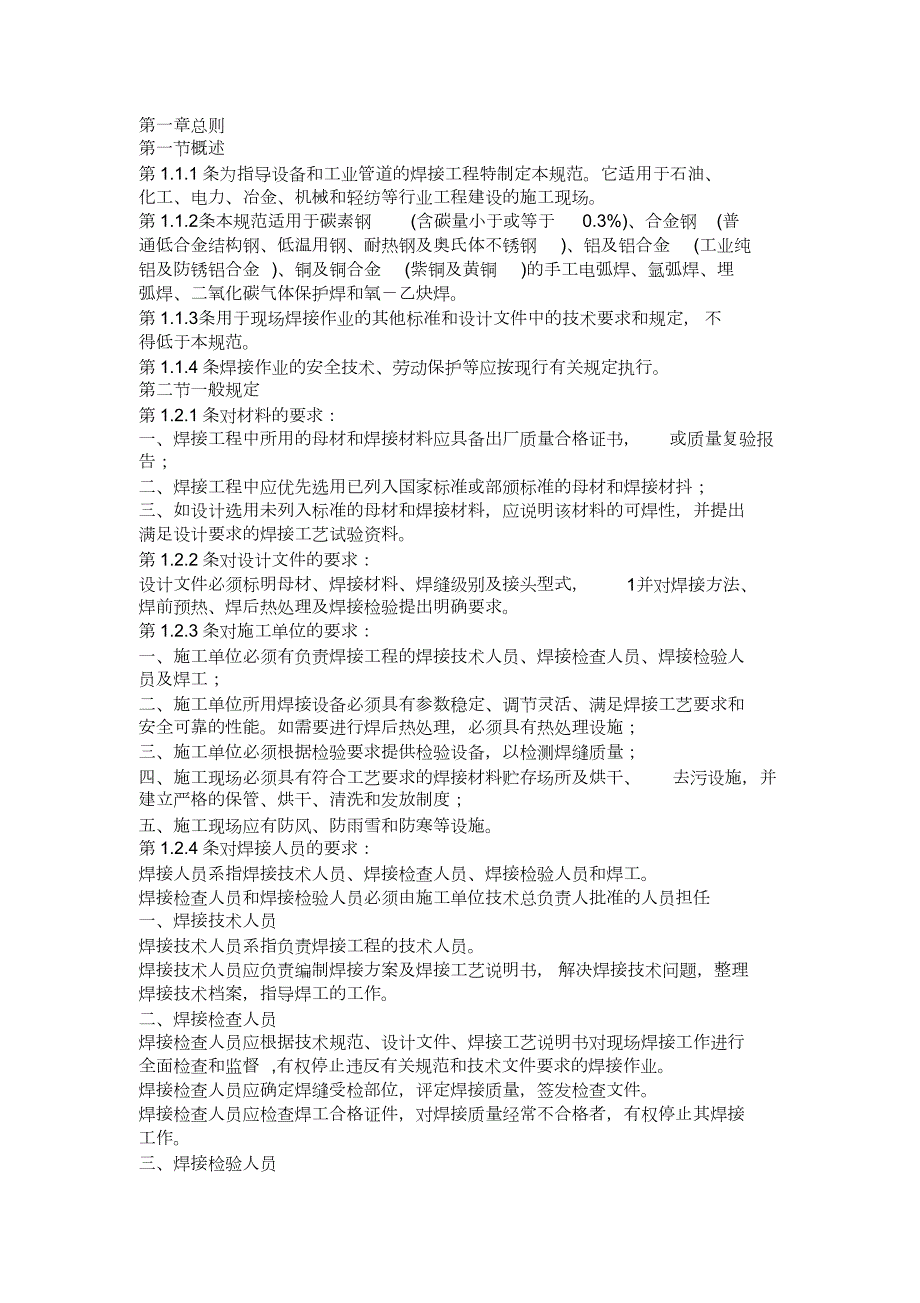

2、 8附表 9附表 10附表 11附表 12附表 13附表 14附表 15编制说明：主编部门：化学工业部批准部门：国家基本建设委员会实行日期： 1982年 8月 1日国家基本建设委员会文件 (82)建发施字 25号关于颁发现场设备、工业管道焊接工程施工及验收规范的通知国务院有关部、总局，各省、市、自治区建委，基建工程兵；由我委委托化学工业部负责组织有关单位编写的现场设备、工业管道焊接工程施工及验收规范，经有关部门会审 ,现批准为国家标准施工及验收规范，编号为GBJ236 82，自一九八二年八月一日起实行。本规范由化学工业部基建局管理和解释。一九八二年一月二十日 第一章总则第一节概述第 1.1.1
3、 条为指导设备和工业管道的焊接工程特制定本规范。它适用于石油、化工、电力、冶金、机械和轻纺等行业工程建设的施工现场。第 1.1.2条本规范适用于碳素钢 (含碳量小于或等于 0.3%)、合金钢 (普通低合金结构钢、低温用钢、耐热钢及奥氏体不锈钢 )、铝及铝合金 (工业纯铝及防锈铝合金 )、铜及铜合金 (紫铜及黄铜 )的手工电弧焊、氩弧焊、埋弧焊、二氧化碳气体保护焊和氧乙炔焊。第 1.1.3条用于现场焊接作业的其他标准和设计文件中的技术要求和规定， 不得低于本规范。第 1.1.4 条焊接作业的安全技术、劳动保护等应按现行有关规定执行。第二节一般规定第 1.2.1 条对材料的要求：一、焊接工程中所用
4、的母材和焊接材料应具备出厂质量合格证书，告；或质量复验报二、焊接工程中应优先选用已列入国家标准或部颁标准的母材和焊接材抖；三、如设计选用未列入标准的母材和焊接材料，应说明该材料的可焊性，并提出满足设计要求的焊接工艺试验资料。第 1.2.2 条对设计文件的要求：设计文件必须标明母材、焊接材料、焊缝级别及接头型式，焊前预热、焊后热处理及焊接检验提出明确要求。第 1.2.3 条对施工单位的要求：1并对焊接方法、一、施工单位必须有负责焊接工程的焊接技术人员、焊接检查人员、焊接检验人员及焊工；二、施工单位所用焊接设备必须具有参数稳定、调节灵活、满足焊接工艺要求和安全可靠的性能。如需要进行焊后热处理，必须
5、具有热处理设施；三、施工单位必须根据检验要求提供检验设备，以检测焊缝质量；四、施工现场必须具有符合工艺要求的焊接材料贮存场所及烘干、建立严格的保管、烘干、清洗和发放制度；去污设施，并五、施工现场应有防风、防雨雪和防寒等设施。第 1.2.4 条对焊接人员的要求：焊接人员系指焊接技术人员、焊接检查人员、焊接检验人员和焊工。焊接检查人员和焊接检验人员必须由施工单位技术总负责人批准的人员担任一、焊接技术人员焊接技术人员系指负责焊接工程的技术人员。焊接技术人员应负责编制焊接方案及焊接工艺说明书， 解决焊接技术问题，整理焊接技术档案，指导焊工的工作。二、焊接检查人员焊接检查人员应根据技术规范、设计文件、焊
6、接工艺说明书对现场焊接工作进行全面检查和监督 ,有权停止违反有关规范和技术文件要求的焊接作业。焊接检查人员应确定焊缝受检部位，评定焊接质量，签发检查文件。焊接检查人员应检查焊工合格证件，对焊接质量经常不合格者，有权停止其焊接工作。三、焊接检验人员 焊接检验人员应熟悉检验工作的原理和检验设备的应用， 并能正确评定焊接接头的缺陷。焊接检验人员应根据焊接检查人员确定的受检部位进行检验，及时评定焊缝质量，并应填发、整理和保管全部检验记录。四、焊工从事本规范所涉及焊接作业的焊工，必须按如下要求，分别经过考试合格： 1、从事国家劳动总局颁发的蒸汽锅炉安全监察规程和压力容器安全监察规程所辖范围内的设备、压力
7、容器及其所属管道 (指蒸汽锅炉和压力容器出入口与外部接管连接的第一道环向焊缝、第一个法兰面或第一个螺纹接头以内的管道 )焊接的焊工，须按国家劳动总局颁发的锅炉压力容器焊工考试规则的要求进行考试； 2、从事蒸汽锅炉安全监察规程和压力容器安全监察规程所辖范围外的设备、容器和管道焊接的焊工，须按本规范第六章的规定进行考试。“焊工考试第 1.2.5条施工单位对首次使用的钢种，以及改变焊接材料类型、焊接方法和焊接工艺，必须在施焊前进行焊接工艺试验。在焊工考试和工程施焊前，施工单位必须具有合格的焊接工艺试验结果，该结果应由技术总负责人签证。第 1.2.6条施焊前应根据工艺试验结果编制焊接工艺说明书，焊接工
8、作应根据该说明书进行，其主要内容如下：一、焊接材料；二、焊接方法；三、坡口型式及制备方法；四、焊缝接头的组对要求及公差；五、焊缝结构型式；六、焊接电流种类和极性；七、焊接线能量及保护气体流量；八、预热、后热及层间温度的要求；九、焊后热处理的要求；十、指定检验方法。第 1.2.7 条焊缝级别的划分：一、根据对焊缝表面质量和内部质量要求 (见本规范表 7.3.1及 7.3.3) ，将焊缝划分为相应的四个级别。各级焊缝的适用范围及射线探伤数量见本规范表7.3.8 1及表 7.3.82。二、根据焊缝的不同级别，对焊接工艺和焊缝检验等提出相应的要求。第二章碳素钢及合金钢的焊接本章适用于碳素钢 (C 0.
9、3%)、普通低合金结构钢、低温用钢、耐热钢和奥氏体不锈钢的手工电弧焊、手工钨极氩弧焊、埋弧焊、二氧化碳气体保护焊及氧乙炔焊。第一节材料第 2.1.1条母材及焊接材料应符合本规范第 1.2.1条的要求以及下列标准的规定：一、钢板1优质碳素结构钢薄钢板技术条件 (GB710 65) 2优质碳素结构钢热轧厚钢板技术条件 (GB711 65)3制造锅炉用碳素钢及普通低合金钢钢板技术条件普通碳素钢和低合金结构钢薄钢板技术条件普通碳素钢和低合金钢热轧厚钢板技术条件合金结构钢薄钢板技术条件 (YB204 63)(GB713 72)4(GB912 66)(YB175 63)567压力容器用碳素钢及普通低合金钢
10、热轧厚钢板技术条件一般用途普通碳素钢和普通低合金钢薄钢板技术条件(YB536 69)(YB537 65)89不锈、耐酸及耐热不起皮钢薄钢板技术条件不锈、耐酸及耐热不起皮钢厚钢板技术条件(YB541 70)(YB542 70)10二、钢管123456无缝钢管 (YB231 70)锅炉用无缝钢管 (YB232 70)水、煤气输送钢管 (YB234 63)石油裂化用钢管 (YB237 70)直径 5 152毫米电焊钢管 (YB242 63)锅炉用高压无缝钢管 (YB529 70)7 化肥用高压无缝钢管 (YN800 70)8不锈、耐酸钢无缝钢管 (YB804 70)三、焊接材料12345低碳钢及低合
11、金高强度钢焊条 (GB981 76)钼和铬钼耐热钢焊条 (GB982 76)不锈钢焊条 (GB983 76)焊接用钢丝 (GB1300 77)焊接用钢丝推荐钢号技术条件 (YB/Z11 76)常用钢材的化学成分及机械性能见本规范附录表1；常用焊条熔敷金属的化学成分及机械性能见本规范附录表2；常用焊丝的化学成分见本规范附录表 3。第 2.1.2 条焊接材料的选用应根据母材的化学成分、机械性能、焊接接头的抗裂性、焊前预热、焊后热处理以及使用条件等综合考虑。一、同种钢材焊接时，焊接材料的选用，一般应符合下列要求：12焊缝金属的性能和化学成分与母材相当；工艺性能良好。二、异种钢材焊接时，焊接材料的选用
12、宜符合下列要求：1两侧均非奥氏体不锈钢时，可根据合金含量较低一侧或介于两者之间的钢材选用：2其中一侧为奥氏体不锈钢时，可选用含镍量较该不锈钢高的焊条(焊丝 )。三、复合钢板基层与复层交界处的焊接，宜选用过渡层焊条。焊接材料选用见本规范附录表 4中焊接材料选用部分。第 2.1.3 条手工钨极氩弧焊宜采用铈钨棒或钍钨棒；使用的氩气纯度应在 99.9%以上。二氧化碳气体保护焊使用的气体纯度不应低于 99.5%，使用前应经预热和干燥，瓶内压力低于 10公斤燉时不得继续使用。第 2.1.4条氧乙炔焊使用的电石 ,应符合电石 (HG2 737 75) 标准的要求；也可采用检查焊缝金属中硫、磷含量 (按母材
13、标准 )的办法，以确定电石的质量。在焊接级以上焊缝时，应将乙炔气过滤后使用。第二节焊前准备第 2.2.1 条焊缝的设置，应避开应力集中区，并便于焊接和热处理。一般应符合下列要求：一、设备、容器及钢板卷管相邻筒节组对时，纵缝之间的距离应大于三倍壁厚，且不应小于 100 毫米；二、容器或钢板卷管同一筒节上两相邻纵缝之间的距离不应小于300毫米；三、锅炉受热面管子焊口的中心线与管子弯曲起点、汽包、联箱外壁以及支、吊架边缘的距离不应小于 70 毫米；四、管道对接焊口的中心线距管子弯曲起点不应小于管子外径，且不小于100毫米 (焊接、铸造及热压管件除外 )，与支、吊架边缘的距离不应小于 50毫米；五、管
14、道两相邻对接焊口中心线间的距离应符合下列要求：12公称直径小于 150 毫米时，不应小于管子外径；公称直径大于或等于 150毫米时，不应小于 150 毫米。六、不宜在焊缝及其边缘上开孔，如必须开孔时，应符合本规范第 7.3.6条规定。第 2.2.2 条焊件的坡口型式和尺寸的选用，应考虑易于保证焊接接头质量、填充金属量少、劳动条件好、便于操作及减少焊接变形等原则。手工电弧焊及埋弧自动焊应符合手工电弧焊焊接接头的基本型式和尺寸(GB985 80)及埋弧自动焊焊接接头的基本型式和尺寸 (GB986 80)的规定。手工钨极氩弧焊、二氧化碳气体保护焊及氧乙炔焊焊接接头的坡口型式和尺寸，可参照上述标准，视
15、具体情况进行修正。焊件常用的坡口型式和尺寸见本规范附录表 5。第 2.2.3 条焊件的切割宜采用机械方法；也可采用等离子弧切割、气割等热加工方法，但淬硬倾向大的合金钢切割后，应消除淬硬层。、级焊缝的坡口加工 ,应采用机械方法；、级焊缝的坡口加工，可采用热加工方法，但必须去除坡口表面的氧化皮，并将影响焊接质量的凸凹不平处打磨平整。第 2.2.4条焊前应将坡口表面及坡口边缘内外侧不小于 10 毫米范围内的油、漆、垢、锈、毛刺及镀锌层等清除干净 ,并不得有裂纹、夹层等缺陷。第 2.2.5条不锈钢坡口两侧各 100 毫米范围内应涂上白垩粉，以防焊接飞溅物沾污焊件表面。第 2.2.6 条焊件应放置稳固，
16、以避免焊缝在焊接及热处理过程中产生附加应力。第 2.2.7 条除设计另有要求外，为防止焊接裂纹和减小内应力，应避免强行组对。第 2.2.8 条等厚对接焊件的组对要求如下：一、管子或管件的对口，应做到内壁齐平。内壁错边量要求：、级焊缝不应超过管壁厚度的 10%，且不大于 1 毫米；、级焊缝不应超过管壁厚度的 20%，且不大于 2 毫米。 二、设备、容器组对时的错边量应符合以下规定：纵焊缝：12不应超过壁厚的 10%，且不大于 3 毫米。环焊缝：当壁厚小于或等于 6毫米时，不应超过壁厚的 25%；当壁厚小于或等于 10毫米且大于 6毫米时，不应超过壁厚的 20%；当壁厚大于 10毫米时，不应超过壁
17、厚的 10%加 1毫米，且不大于 4毫米。34只能从单面焊接的纵焊缝或环焊缝，根部最大错边量不应超过2 毫米。对接焊缝处所形成的棱角，应符合有关技术文件规定。三、复合钢板组对时，应以复层表面为基准，错边量不应超过壁厚的 10%，且不大于 2 毫米。第 2.2.9 条不等厚对接焊件的组对要求如下：一、当薄件厚度小于或等于 10毫米、厚度差大于 3 毫米及薄件厚度大于 10毫米、厚度差大于薄件厚度的 30%或超过 5毫米时 ,应按图 2.2.9 1的规定削薄厚件边缘；二、管子和管件组对时，应按图 2.2.9 2的规定对管件进行加工；三、单面焊焊缝组对时，其内壁错边量不应满足第2.2.8条要求，否则
18、应按图2.2.9 1(b)2.2.9 (a)的规定加工。第 2.2.10条焊条、焊剂在使用前应按出厂说明书的规定烘干，并在使用过程中保持干燥。焊条药皮应无脱落和显著裂纹。焊丝使用前应清除表面油污、锈蚀等。第三节焊接工艺要求第 2.3.1条氧乙炔焊一般适用于外径小于或等于 57 毫米、壁厚小于或等于 3.5 毫米的碳素钢管道焊接。第 2.3.2 条焊接时应保护焊接区不受恶劣天气影响。若采取适当措施(例如：预热、搭棚、加热 )保证焊件能保持焊接所需的足够温度 ,焊工技能又不受影响，则在任何外界温度下均可焊接。第 2.3.3 条焊件组对时，点固焊及固定卡具焊缝的焊接，选用的焊接材料及工艺措施应与正式
19、焊接要求相同。采用卡具组对拆除卡具时，不应损伤母材，拆除后应对残留痕迹打磨修整， 并认真检查。对淬硬倾向较大的合金钢焊件 ,打磨后还应进行渗透或磁粉探伤；采用根部点固焊时，应对焊缝认真检查，如发现缺陷，及时处理。手工焊点固焊缝的尺寸见表 2.3.3。表 2.3.3手工焊点固焊缝尺寸 (mm)焊件厚度 S焊缝高度焊缝长度5 1010 30间距 44 0.7S，且 6第 2.3.4条不得在焊件表面引弧和试验电流。低温容器或管道、不锈钢及淬硬倾向较大的合金钢焊件的表面部不应有电弧擦伤等缺陷。第 2.3.5条、级以及内壁清洁度要求严格的单面焊焊缝，宜采用氩弧焊打底。打底后的焊缝应及时进行填充焊。合金钢
20、焊缝采用氩弧焊打底时，焊缝内侧宜充氩气保护。第 2.3.6 条为减小焊接应力和变形，应采取合理的施焊方法和顺序。第 2.3.7 条埋弧焊和二氧化碳气体保护焊，焊前应在试板上进行试焊，调整好焊接参数后，方可正式施焊。第 2.3.8 条焊接中应注意起弧和收弧处的质量，收弧时应将弧坑填满。多层焊的层间接头应错开。埋弧焊时，纵焊缝两端应装有引弧板和熄弧板。第 2.3.9 条管道焊接时，管内应防止穿堂风。第 2.3.10条除工艺上有特殊要求外，每条焊缝应一次连续焊完。若因故被迫中断，应根据工艺要求采取措施防止裂纹，再焊前必须检查，确认无裂纹后，方可按原工艺要求继续施焊。第 2.3.11条管道冷拉焊口组对
21、时所使用的工具，须待整个焊口焊接及热处理完毕后，方可拆除。第 2.3.12 条对奥氏体不锈钢焊接的要求：一、单面焊焊缝宜采用手工钨极氩弧焊打底，手工电弧焊填充、盖面；二、在保证焊透及熔合良好的条件下，应选用小的工艺规范、短电弧和多层多道焊工艺，层间温度不宜过高；三、抗腐蚀性要求高的双面焊焊缝，与介质接触面的焊缝应最后施焊。第 2.3.13 第条对复合钢板焊接的要求：一、严防基层和过渡层焊条 (当过渡层焊条的性能劣于复层时 )，焊在复层上；二、焊接过渡层时，为减小焊缝合金元素的稀释，宜选用小的工艺规范焊接；三、焊接过程中落在复层坡口表面上的飞溅要清理干净。第 2.3.14 条焊接完毕后，应将焊缝
22、表面熔渣及其两测的飞溅清理干净；奥氏体不锈钢焊后，对焊缝及其附近表面是否进行酸洗、钝化处理，应根据设计文件要求确定。酸洗液、钝化液配方见附录表 12。第 2.3.15条对不合格的焊缝，应进行质量分析，订出措施后方可进行返修。同一部位的返修次数不应超过三次。第四节焊前预热及焊后热处理第 2.4.1 条为降低或消除焊接接头的残余应力，防止产生裂纹，改善焊 缝和热影响区金属的组织与性能 ,应根据钢材的淬硬性、焊件厚度、结构刚性、焊接方法及使用条件，综合考虑进行焊前预热和焊后热处理。常用钢材焊前预热及焊后热处理要求见表 2.4.1。第 2.4.2 条要求焊前预热的焊件，在焊接过程中的层间温度不应低于其
23、预热温度。第 2.4.3 条要求抗应力腐蚀的焊缝应进行焊后热处理。第 2.4.4 条非奥氏体异种钢焊接时，应按可焊性较差的一侧钢材选定预热温度；焊后热处理时 ,其温度不应超过合金成分较低一侧钢材的下临界点Ac1。异种钢焊接时宜选用的焊后热处理温度见本规范附录4中热处理温度选用部分。第 2.4.5 条调质钢的焊后热处理温度，宜在其回火温度以下，如果通过模拟试验证实适当提高温度仍能保证其热处理状态的最低性能时，件的限制。可不受上述条第 2.4.6 条预热时的加热范围，以对口中心线为基准，每侧不应小于焊件厚度的三倍。热处理的加热范围 ,每侧不应小于焊缝宽度的三倍。加热带以外部分应予保温，以减小温度梯
24、度。第 2.4.7条预热及热处理过程中，应力求内外壁温度均匀。壁厚大于 25毫米的管道焊缝，宜采用感应加热。第 2.4.8 条对容易产生焊接延迟裂纹的钢材，焊后应及时进行热处理，否则应在焊后将焊缝立即均匀加热至 300 350 ，然后保温缓冷，加热的范围与热处理要求相同。表 2.4.1常用钢材焊前预热及焊后热处理表焊前预热焊后热处理材料类别钢号壁厚温度壁厚 Smm温度Smm20100600 26 153620ZG2520065052057015MnV16Mn150200600650管材65070012CrMo15CrMoZG20crMo12CrlMoV150 10 62506701067002
25、00300200720 6300750 ZGCrMoV250ZG15CrlMolV35012Cr2MoVB250任意壁厚75012Cr2MoVSiTiB 63507801Cr5Mo碳素钢16MnR34303834600650板材10015052015MnVR2832570注：焊前预热栏中当焊接环境温度低于 0 时：预热温度应比表内数值适当提高；当壁厚小于表内数值时，亦须对焊件进行适当预热。焊后热处理的加热速度、恒温时间及冷却速度应符合下列要求：加热速度：升温至 300后，加热速度不应超过 220不大于 220 燉时； /时，且恒温时间：碳素钢每毫米壁厚需 2 分钟；合金钢每毫米壁厚需 3分钟，
26、且不少于 30分钟；冷却速度：恒温后的冷却速度不应超过时，且不大于 275 /时。 300 以下可自然冷却。275 /第 2.4.9 条焊接接头经热处理后，应测定硬度，并做好记录及标记。第 2.4.10条热处理后进行返修或硬度超过规定要求的焊缝，应重新进行热处理。第三章铝及铝合金的焊接本章适用于工业纯铝及防锈铝合金的手工钨极氩弧焊、熔化极氩弧焊和工业纯铝的氧乙炔焊。第一节材料第 3.1.1条母材及焊接材料应符合本规范第 1.2.1条的要求以及下列标准的规定：一、铝板1234不可热处理强化的铝及铝合金板 (YB606 66)铝及铝合金热轧板 (YB608 66)大型铝及铝合金板 (YB618 6
27、6)铝及铝合金板 (YB1701 77)二、铝管123铝及铝合金薄壁管 (YB611 66)铝及铝合金挤压厚壁管 (YB612 66)铝及铝合金拉制管材 (YB1702 77)三、焊丝铝及铝合金焊丝 (JB2737 80)常用铝及铝合金的化学成分及机械性能见本规范附录表6，焊丝的化学成分见本规范附录表 7。母材表面不应有划伤、腐蚀等缺陷；母材及焊丝表面焊前不应被沾污。 第 3.1.2 条选用焊丝时应综合考虑母材的化学成分、机械性能和使用条件等因素。一般应符合下列要求：一、焊接铝镁合金时，宜选用含镁量等于母材或比母材稍高的焊丝；焊接铝锰合金时，宜选用与母材化学成分近似的焊丝，或铝硅合金焊丝；焊接
28、纯铝时，宜选用纯度比母材稍高的焊丝，且焊丝中 Fe/Si应大于 1。二、异种铝及铝合金的焊接，应选用与母材相应的抗拉强度较高的焊丝。三、也可用母材切条作填充材料，但应尽量满足上述两款的要求。焊丝选用见表 3.1.2 1、 3.1.2 2。表 3.1.2 1焊接纯铝及防锈铝合金焊丝选用表序号母材牌号焊丝123456789L1L2L1SAL 2、 L1、 L2L3SAL 2、 SAL 3、 L2、 L3SAL 2、 SAL 3、 L3、 L4SAL 2、 SAL 3、 L4、 L5SAL 2、 SAL 3、 L5、 L6SALMg2、 SALMg3、 SALMg5、 LF2、 LF3SALMg3、
29、 SALMg5、 LF3、 LF5SALMg5、 LF5、 LF6L4L5L6LF2LF3LG510 LF6LF611 LF11 SALMg5、 LF1112 LF21 SALMn1、 SALSi5、 LF21表 3.1.2 2异种铝焊接时焊丝选用表序号母材牌号焊丝12345678工业纯铝 +LF21LF2+LF21SALMn1、 SALSi5、 LF21SALMn5、 LF3SALMg5、 LF5SALMg5、 LF6SALMg5、 LF3SALMg5、 LF5SALMg5、 LF6LF6LF3+LF21LF5(LF6)+LF21工业纯铝 +LF2工业纯铝 +LF3工业纯铝 +LF5工业纯铝
30、 +LF6第 3.1.3条氩弧焊所使用的氩气纯度不应低于 99.96%，且含水量不应大于每立方米 50毫克。钨极可采用纯钨棒、钍钨棒或铈钨棒。不同钨极的最大使用电流见表3.1.3。表 3.1.3各种钨极的最大许用电流 (安 )34567100 140 220 300 360钝钨棒140180320390420 140 320 340 400钍钨棒250375420460铈钨棒比同直径的钍钨棒增加 8%第二节焊前准备第 3.2.1 条纯铝及防锈铝合金的切割和坡口加工应采用机械方法。也可用等离子弧切割 ,切割后的坡口表面应进行清理。坡口型式和尺寸如下：手工钨极氩弧焊见表 3.2.1 1；熔化极氩弧
31、焊见表 3.2.1 2；氧乙炔焊见表 3.2.1 3。表 3.2.1 1手工钨极氩弧焊坡口型式和尺寸表尺寸钝边壁厚序号S 坡口名称mm坡口型式间隙 cmm备注坡口角度pmm1卷边212-h=S+13I型坡口601.560.5 2 3 75+5345V型坡口2023 0+5604带垫板 V12垫板厚度4mm-型坡口 0R 468 U型坡口0 2 1.5 60536 140 2 2 3 75530.5不开口坡口7 30.5-T型接头61.58 6单边 V型0.52+5 8坡口 T型1.5 2 350接头08+5501 2100+5508对称 K型坡口 T型2590 22接头0表 3.2.1 2熔化
32、极氩弧焊坡口型式和尺寸表尺寸钝边壁厚 S坡口名序号坡口型式间隙 c坡口角度 备注mm称pmmmm型坡口12100 30 38 V型坡3 70525口带垫板V型坡口34 63453 6 2455530150 3 3 520以 U型坡20R=6上口0520708以上0 3 3 6X型坡20以60 3口70上10表 3.2.1 3氧乙炔焊坡口型式和尺寸表尺寸壁厚 S施焊方 坡口名钝边p序号坡口型式间隙 c坡口角度mm法坡称mmmm 12210毫米时， b 0.1s且 b二、环焊缝： (1)两板等厚时 (图 3.2.42)：b 0.2s且 b5毫米。(2)两板不等厚时 (图 3.2.4 3)：第 3.
33、2.5条不等厚对接焊件的组对，当厚度差大于 3 毫米或管道焊口内壁错边量超过第 3.2.3条要求时，应按图 3.2.5的规定加工。第三节焊接工艺要求第 3.3.1 条焊件组对点固焊时，选用的焊接材料及工艺措施应与正式焊接要求相同。点固焊缝如发现缺陷应清除重焊。第 3.3.2 条手工钨极氩弧焊和熔化极氩弧焊工艺要求：一、手工钨极氩弧焊应采用交流电源。熔化极氩弧焊电源应采用直流反接；二、焊接时应防止风、雨、雪的侵袭。当环境温度低于 5且板厚大于 8毫米，采用钨极氩弧焊时，焊前应进行 100 200 预热；三、管材焊接宜采用转动焊；板材焊接宜采用平焊；四、引弧必须在引弧板上进行，不得在工件及焊缝区直
34、接引弧。纵向焊缝应在熄弧板上熄弧；引 (熄 )弧板的材料应与母材相同。五、焊接工艺参数见附录表 13、 14、 15；六、多层焊时应尽量减少焊接层数，层间温度应尽可能低，以不高于 150为宜。层间中存在的氧化铝等杂物应用机械方法或不锈钢丝刷彻底清理干净；七、双面焊时，应采用机械方法清理焊根；八、采用临时垫板的单面焊，垫板可使用碳钢、不锈钢或铜等材料。焊接时不得将垫板熔化 ,如垫板熔入焊缝应将该部位焊缝金属铲除后方可施焊；九、当钨极氩弧焊出现触钨现象时，应停止焊接，将钨极、焊丝、熔池处理干净后方可继续施焊；十、熔化极氩弧焊时，如发生导电嘴、喷嘴等熔入焊缝现象，必须将该部位焊缝全部铲除后，方可继续
35、施焊。第 3.3.3 条氧乙炔焊工艺要求： 一、焊接纯铝时，应采用中性焰或微碳化焰。二、焊前预热温度不得超过 200 。三、焊丝按第 3.1.2条规定选用。焊药可按表 3.3.3配制。用蒸馏水调成糊状及时使用，一般不超过八小时。四、焊后必须立即将熔渣、焊药清洗干净。一般清洗方法如下：1234用不锈钢刷子刷去熔渣；用热水冲洗；用含 5%硝酸和 2%重铬酸钾溶液进行清洗；用热水冲刷。五、用 5%硝酸银溶液检查清洗质量。表 3.3.3自制焊药配方表成分 %序号铝冰晶石氯化钠氯氟化钠氟化钙氯化钾氯化钡氯化锂备注12348842835193050482950149粉 1014820第 3.3.4条对不合格的焊缝，应进行质量分析，订出措施后方可返修。同一部位的返修次数不应超过两次。第四章铜及铜合金的焊接本章适用于紫铜 (T2、 T3、 T4、 TUP)的手工钨极氩弧焊及黄铜(H62、 H68、 HFe59 1 I)的氧乙炔焊。第一节材料第 4.1.1条母材及焊接材料应符合本规范第 1.2.1条的要求以及下列标准的规定：一板材12铜板和条 (YB459 64)黄铜板和带 (YB460 71)二管材1234拉制铜管 (GB1527 79)挤制铜管 (GB1528 79)拉制黄铜管 (GB1529 79)挤制黄铜管 (GB1530
