巷道断面图册.doc

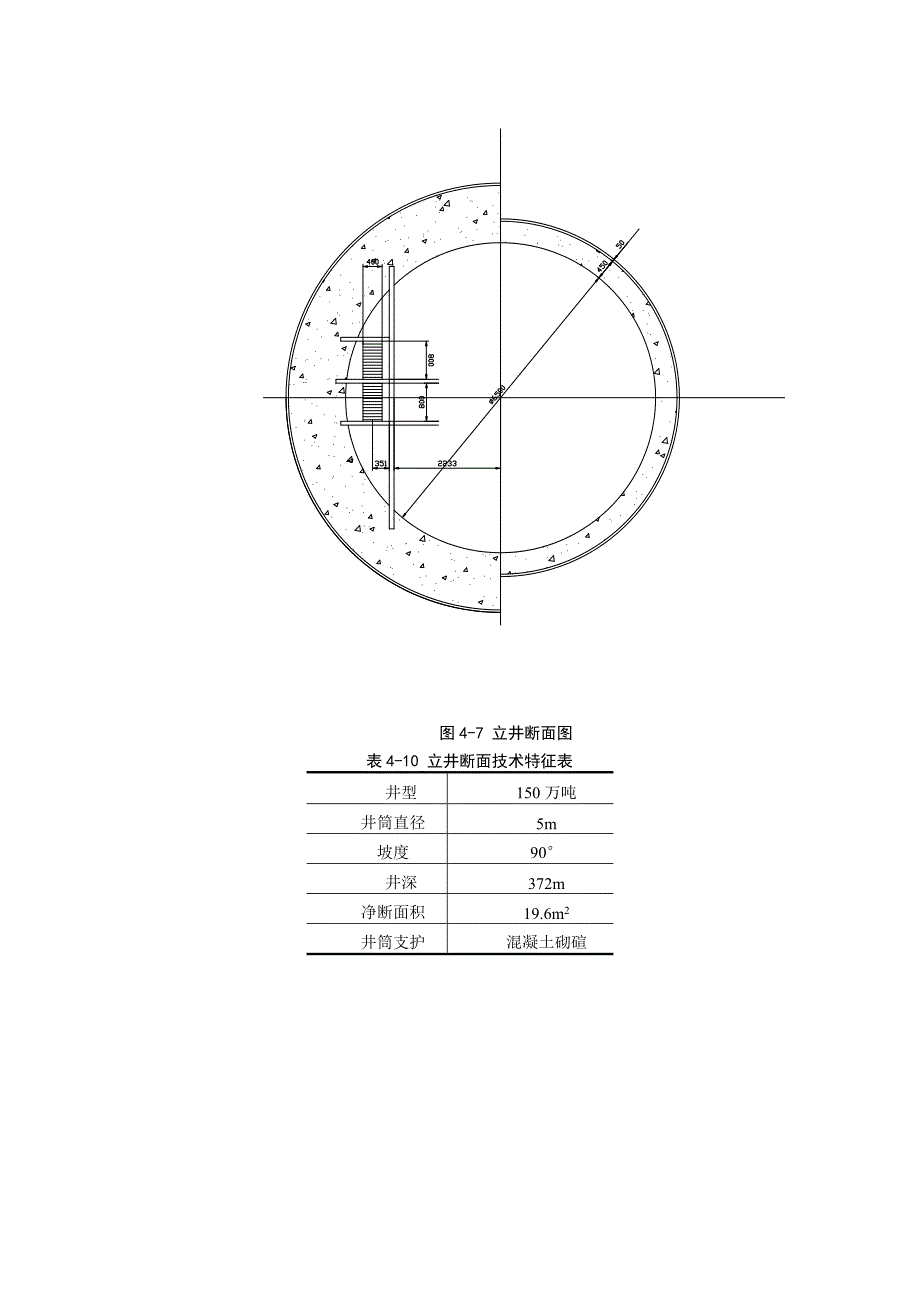

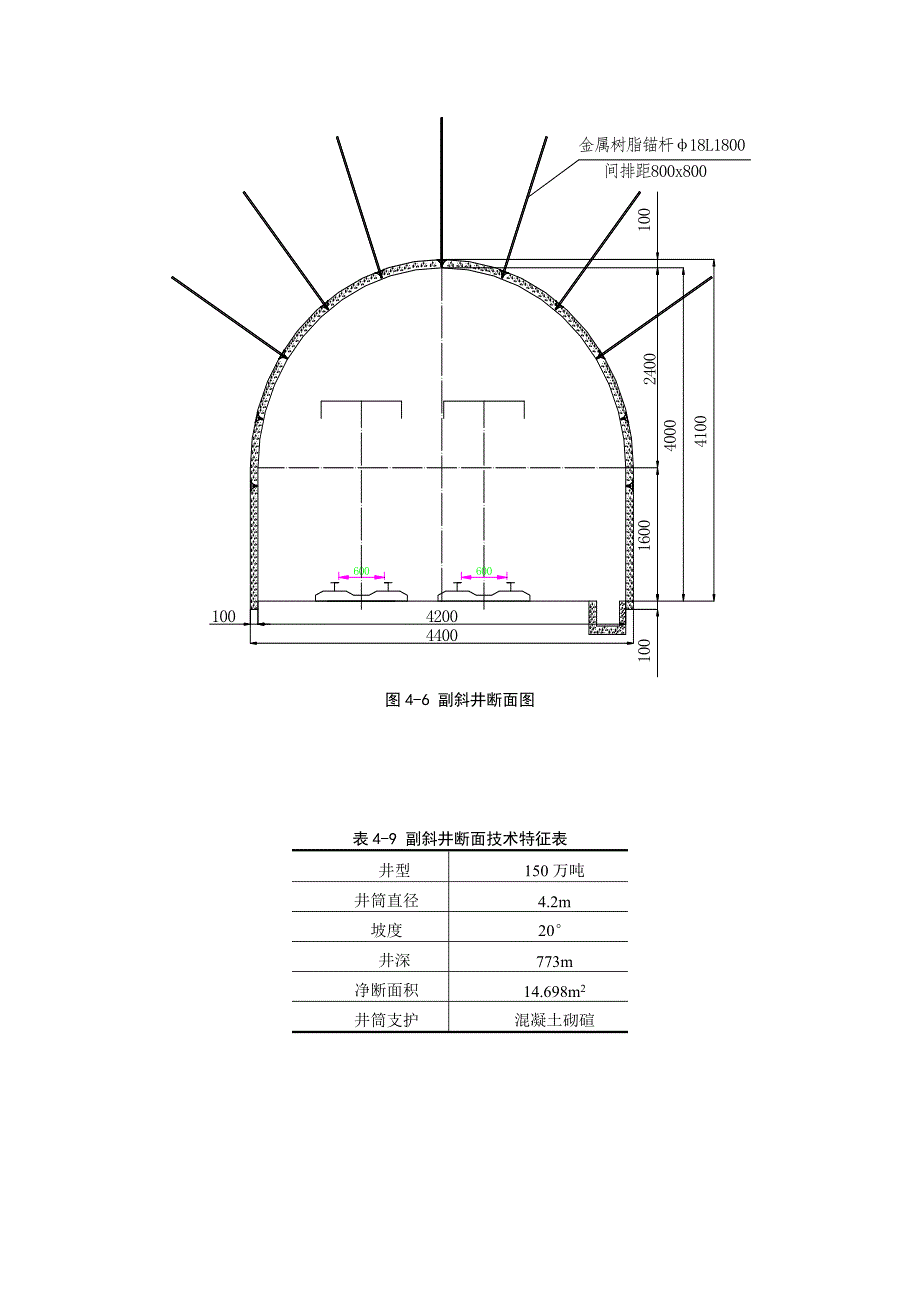

1、主要巷道断面图册图4-5 主斜井断面图表4-8 主斜井断面技术特征表井型150万吨井筒直径4.2m坡度16井深1075m净断面积13.123m2井筒支护混凝土砌碹图4-6 副斜井断面图表4-9 副斜井断面技术特征表井型150万吨井筒直径4.2m坡度20井深773m净断面积14.698m2井筒支护混凝土砌碹图4-7 立井断面图表4-10 立井断面技术特征表井型150万吨井筒直径5m坡度90井深372m净断面积19.6m2井筒支护混凝土砌碹图4-8 风井断面图表4-11 风井断面技术特征表井型150万吨井筒直径3.2m坡度18井深368m净断面积9.358m2井筒支护混凝土砌碹表4-12 断面特征

2、表围岩类别断面/m2掘进尺寸/mm喷射厚度/mm锚杆/mm净周长/M净掘宽高形式外露长度排列方式间排距锚深直径岩石12.814.644003800100树脂锚杆50矩形80022001813.6图4-10 轨道大巷断面图（半圆拱，锚喷，B4200）表44-13 胶带机大巷断面特征表围岩类别断面/m2掘进尺寸/mm喷射厚度/mm锚杆/mm净周长/m净掘宽高形式外露长度排列方式间排距锚深直径岩石12.313.744003600100树脂锚杆50矩形80016001413.2 图4-11 胶带机大巷断面图（半圆拱，锚喷，B4200）表4-14 回风大巷巷道断面特征表围岩类别断面/掘进尺寸/喷 射厚 度/锚杆/净周长/m净掘宽高型式外露长度排列方式间排距锚深直径岩石15.616.748004000100树脂锚杆100菱形800220016154回风大巷断面图图5-1 辅助运输顺槽断面图图5-2胶带运输顺槽断面图
