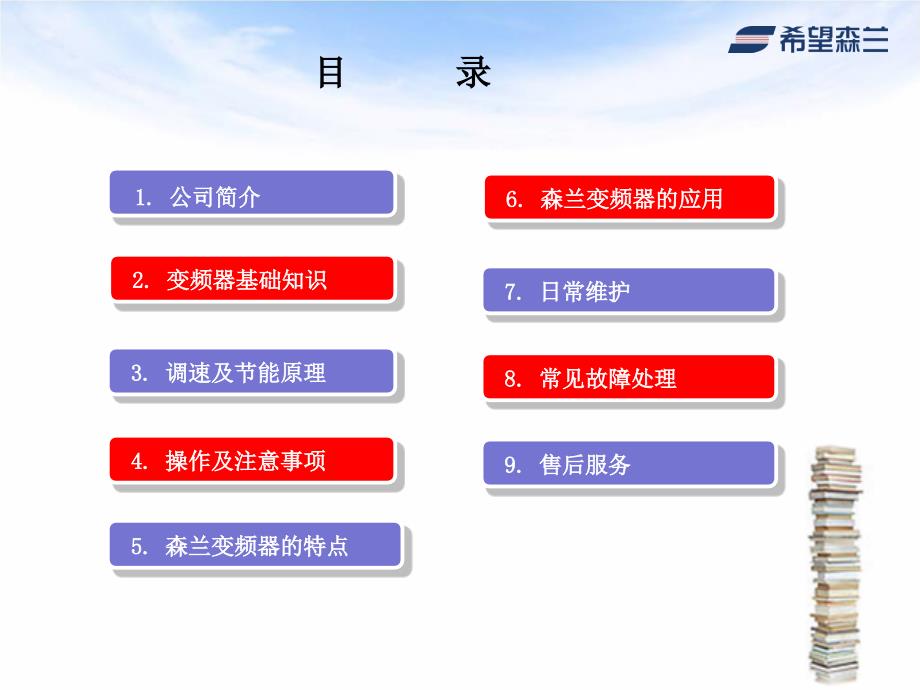

1、希望森兰高压变频器用户培训教材希望森兰高压变频器用户培训教材技术支持中心技术支持中心 2012.10 2012.10 1.1.公司简介公司简介 2.2.变频器基础知识变频器基础知识 3.3.调速及节能原理调速及节能原理 4.4.操作及注意事项操作及注意事项 5.5.森兰变频器的特点森兰变频器的特点目目 录录 9.9.售后服务售后服务 6.6.森兰变频器的应用森兰变频器的应用 7.7.日常维护日常维护 8.8.常见故障处理常见故障处理公司简介森兰变频 中国变频技术专家1 1希望集团希望集团以养殖业和计算机软件起家掘得第一桶金，希望饲料成就了昨日辉煌。希望集团现已发展成多元化经营的大型民营企业，产

2、业涉及传动控制、暖通制冷、金融投资、进出口贸易、能源、化工、饲料、有色金属、乳业、建筑总包、高星级酒店、食品、房地产等。集团现拥有三百余家公司及分支机构，遍及海内外，总共有员工近五万人，2010年销售收入超过1100亿。希望集团希望集团大陆希望大陆希望东方希望东方希望华西希望华西希望南方南方（新）（新）希望希望大陆希望集团 大陆希望集团是以机械电子、能源化工、建设总包和酒店旅游地产四大业务板块为主，产业涉及传动控制、暖通制冷、建设总包、能源化工、酒店、旅游、房地产、饲料、食品、金融投资等领域为一体的大型多元化综合性企业集团。希望森兰科技股份有限公司 大陆希望集团的全资子公司 致力于变频技术的研

3、发及相关产品的设计、开发、生产、销售和服务 国家级重点高新技术企业 国内最早开始从事变频技术研究的企业之一 中国最大的变频器研发制造基地之一 低压变频器唯一“中国名牌”称号获得者u 大陆希望集团的全资子公司u 致力于变频技术的研发及相关产品的设计、开发、生产、销售和服务u 国家级重点高新技术企业u 国内最早开始从事变频技术研究的企业之一u 中国最大的变频器研发制造基地之一u 低压变频器唯一“中国名牌”称号获得者 变频器基础知识森兰变频 中国变频技术专家2 2一、变频器的定义一、变频器的定义一、变频器的定义一、变频器的定义变频器：变频器：变频器：变频器：将将固定不变的工频交流电变换为电压和频率可

4、变的交流电的装置。二、变频器的分类二、变频器的分类按电压等级分：低压变频器：1kV以下中压变频器：1kV3kV高压变频器：3kV以上按逆变有无中间环节分：交-交 变频器：没有直流环节，通过可控整流方式直接变频交直交变频器：有直流环节，通过可控开关逆变改变频率 按直流回路储能方式分：电流源型变频器：直流储能器件为电感，直接控制电流 电压源型变频器：直流储能器件为电容，控制电压基波幅值和频率电流源型电压源型电感为储能器件电容为储能器件 按有无升压回路分：高低高变频器：有低压环节，通过变压器降压，逆变后再升压 高-高变频器：通过变压器降压，用多个低压器件串联直接将高压输出，无升压环节高低高变频器高高

5、变频器 按电平数分：两电平变频器：输出波形只有两个电平 三电平变频器：中性点钳位，输出三个电平 多电平变频器：多个低压模块串联，多电平 两电平线电压三电平线电压多电平线电压三、三种常见拓扑结构三、三种常见拓扑结构CSI 电流源型SGCT 逆变开关器件数量低功率系统结构简单VSI-PWM VSI-PWM 三电平三电平 HV IGCT 或 HV IGBT逆变开关器件数量居中功率系统结构复杂VSI-PWM VSI-PWM 多电平多电平(单元串单元串联联)LV IGBT逆变开关器件数量多非常复杂的功率系统结构及变压器机构 调速及节能原理森兰变频 中国变频技术专家3 3一、变频器基本结构一、变频器基本结

6、构1、结构总图从结构上分为四部分：控制柜、功率单元柜、变压器柜、旁路柜变频器原理变频器原理二、各组成部分功能二、各组成部分功能a、控制柜、控制柜 变频器主控制系统是指变频器中用于电机驱动算法，波形产生、传送，功率单元控制、故障保护的功能模块，是控制板件硬件和软件的总称，是变频器本体的核心。b b、功率单元柜、功率单元柜功率单元：功率单元：是使用功率电力电子器件进行整流、滤波、逆变的高压变频器部 件。功率单元是构成高压变频器主回路的主要部分。调制波（正弦波）大于载波（三角波）时，输出低电平，否则输出高电平。在正弦波的正半周期，由V1和V4开通，在正弦波负半周期，由V2和V3开通，由此形成正负半波

7、c c、移相变压器柜、移相变压器柜移相变压器的作用移相变压器的作用 1、将工频高压电源降为低压（690V）电源提供给每个功率单元；2.将每个功率单元输入隔离，以便于波形叠加；3.采用移相多脉冲整流方式，降低输入谐波含量。手动一拖一旁路柜旁路柜的主要作用是在变频器退出运行时，让电机和机械设备直接挂接工频电网运行。按照用户要求的不同，旁路柜有手动旁路型和自动旁路。（一拖一、一拖多等多种形式）d d、旁路柜、旁路柜三、变频器结构原理三、变频器结构原理采用变频器、功率单元多重化连接,简单易行地直接输出高压到原有电机。四、电压构成计算四、电压构成计算 以10KV每相八单元串联为例,电压叠加如图所示：每

8、相由八个相同的功率单元串联而成，相电压为5774V，每个功率单元输出有效值Ve690V，峰值输出电压Vp=Ve976V3kV 3kV：每相三个功率单元串联，共：每相三个功率单元串联，共9 9个个6kV 6kV：每相五个功率单元串联，共：每相五个功率单元串联，共1515个个 10kV10kV：每相八个功率单元串联，共：每相八个功率单元串联，共2424个个波形叠加原理电动机进线总开关高压电源高压电源母线母线风机、水泵阀门、档板传统工频运行方式：节能原理一、电机运行方式一、电机运行方式变频运行方式：电动机电动机进线进线总开关总开关高压电源高压电源母线母线风机、水风机、水泵泵变频器变频器档板档板二、节

9、能计算二、节能计算 1、离心风机、水泵消耗的功率与转速的三次方成正比，即 实际上，节能计算用GB12497三相异步电动机经济运行强制性国家标准实施监督指南中的计算公式，即：对风机、泵类，采用挡板调节流量对应电机输入功率PL与流量Q的关系：式中：Pe额定流量时电机输入功率 kW QN额定流量若流量的调节范围（0.51）QN，则调节电率为：例：有一电机4极Pe=315kW，驱动风机，风机的实际风量Q与额定风量之比Q/QN为0.8，现采用变频器调速，求节电率。节电率36%。 2、恒转矩负载 对恒转矩类负载，有 ，电机的输入功率与转速的一次方成正比。采用变频调速后节省的功率可用下式计算：操作及注意事项

10、森兰变频 中国变频技术专家4 1 1、简易操作流程、简易操作流程操作步骤操作步骤启动：启动：送控制电源 合刀闸或接触器 就地/远程控制选择 合高压电 源 高压就绪 触摸屏/DCS输入给定频率 触摸屏/DCS发启动 命令 触摸屏/DCS调节频率 稳定运行。停止：停止：稳定运行 触摸屏/DCS发停机命令 变频器带电机从当前速度降至 0r/min 电机停止，停机完成1、变频器为高压危险装置，任何操作人员必须按照操作规程进行操作；2、需要给变频器送电时，必须先送控制电源，变频器自检正常后给出 “高压合闸允许”信号后，方可给变频器送高压电 3、需要切断变频器电源时，应先分断高压电源，再分断控制电源；4、

11、高压电源分断后5分钟内，人不能接触变频器内部任何部件。5、变频器正常运行过程中，不能随意打开变频器任何柜门。6、禁止带电合分旁路柜的隔离开关，旁路柜内刀闸的倒换请在完全断电 的情况下进行；7、隔离开关有电气和机械双重闭锁功能，禁止强行合分隔离刀闸，禁止 野蛮操作；8、在非紧急情况下，旁路柜柜门电磁锁禁止用钥匙解锁。9、变频器正常运行过程中，禁止操作变频器旁路柜柜内刀闸或接触器。10、隔离开关处在变频位置时，用户高压真空开关合闸只相当于给变频器 送电，电机并不启动，需要启动电机，还必须给变频器发启动指令。2 2、操作注意事项、操作注意事项11、变频器启动前，风机挡板最好处于关闭位置。12、变频器

12、所有参数在设备交付运行前都已进行合理设置，用户不得随意 更改。13、使用液晶屏时，只需用手指轻触即可，严禁使劲敲击或用硬物点击，并严禁任何无关人员任意指点液晶屏，以防产生误操作；14、严格保证变频器运行的环境温度不超过40，否则会影响变频器的寿 命，运行安全不能保证；15、要实现变频器正常停机，必须先给出变频器的停机指令，不能直接分断高压 真空开关。森兰变频器特点森兰变频 中国变频技术专家5 森兰第3代高压大功率变频器采用先进的无速度传感器矢量控制技术。无速度传感器矢量控制可以获得接近闭环控制的性能，同时省去了速度传感器，具有较低的维护成本。无速度传感器矢量控制可以获得改进的低速运行特性，变负

13、载下的速度调节能力亦得到改善，同时还可获得高的起动转矩，这在高摩擦与惯性负载的起动中有明显的优势。1、无速度传感器矢量控制技术 瞬停功能是指在主电源发生短时失电或欠压后，变频器能够不停机，当电源恢复时重新投入工作的功能瞬停功能能够满足系统的短时失电或欠压瞬停功能需要增加一个瞬停检测板和输入、输出的PT2、瞬时停电再启动功能瞬停功能系统图3、功率单元旁路功能（同级单元旁路技术）当功率单元出现故障时，主控系统对各种信号协调，在条件满足后，用最短的时间将出现故障的功率单元进行旁路切除。主控系统通过改变算法，重新计算输出波形，保持输出电压波形的完整。由于变频器具有最大1.15倍的电压提升，单元旁路后，

14、变频器仍能最大限度的保证输出电压不下降。3.1 功率单元旁路功能（中性点漂移技术）AA5A4A3A2A1B1B2B3B4B5C1C2C3C4C5100%电压输出电压输出VACVBAVCBBC120No每相5个功率单元串联，正常运行95132.5132.5oooABCVACVBAVCBA3A2A1B1B2B3B4B5C1C2C3C4C5A4,A5旁路，输出电压可达 80%3.2 功率单元旁路实现（机械式旁路技术）功率单元机械式旁路采用机械式接触器方式，并且专门为其设计了一套功率单元旁路控制系统，一旦功率单元故障，不管故障多么严重，旁路系统均能正确安全的旁路。软充电技术优势功率单元取消充电回路，结

15、构简单降低变压器合闸涌流降低对电容的冲击具备低压调试功能，提高调试效率只需只需380V380V电源电源即可完成变频即可完成变频器的功能调试器的功能调试4、软充电及低压调试功能380V充电辅助绕组充电限流电阻5、飞车启动 在一些应用场合，当启动负载时，电机可能处于旋转状态，采用森兰SBH系列高压变频器无需负载完全停止，可以直接启动，硬件实现转速跟踪，精度高，速度更快，毫秒级完成跟踪。现场测试飞车启动的电流波形 6、控制电源双电源切换 变频器的控制电源采用“双电源自动切换”方案，以最大限度的保证控制电源的可靠性。“双电源自动切换”：一路电源由用户提供，另外一路电源来自变频器主回路隔离移相变压器二次

16、侧独立绕组，两路电源由双电源自动切换装置自动切换后提供给控制柜使用，切换时间约为40ms。采用“双电源自动切换”方案后，可以保证只要主回路高压有电，变频器均能正常运行，在用户母线自动切换过程中，高压短时掉电后，仍能保证变频器不跳机。森兰变频器应用森兰变频 中国变频技术专家6 应用领域电力行业给水泵引风机送风机凝结水泵循环泵石化行业注水泵引风机挤压机输油泵给水泵主管道泵气体压缩泵 水泥行业窑尾高温风机窑头排风机窑尾排风机水泥磨循环风机煤磨循环风机生料磨循环风机 冶 金 行 业引风机送风机吸尘风机灰渣泵除磷泵 煤矿行业提升机皮带机通风机排水泵1、变频装置对环境的具体要求 安装地点：室内室内温度：-

17、10+40海拔高度：1000m（1000m以上可选）相对湿度：90%（20时）不凝露放置环境：通风清洁良好，室高3.5 米，周围空气中不得有过量的尘埃，无酸、盐、腐蚀性及爆炸性气体；洁净度：灰尘颗粒100 微米，浓度：0.3 毫克/立方米；气体污染：抗电性氯化物和硫化物4PPB（十亿分之四）；振动频率：10160Hz；振动加速度 0.1g；用户接地网接地电阻：4具备防雷设施，防雷网有效半径30 米。2、高压变频器应用的输出电缆距离要求 SBH高压变频器采用单元串联多电平技术方案，输出接近于正弦波，dv/dt和脉动转矩都很小。因此运行过程中对电机绝缘及机械性能没有影响。由于输出波形为正弦波，不会

18、对输出电缆造成驻波伤害，因此理论上对输出电缆长度没有限制。如果输出电缆长度超过1000m，则应考虑电缆本身造成的电压降。可考虑选择更高型号的电缆，或者在变频器设计时，考虑电压补偿。3、海拔高于1000m时的变频器选型说明 正常情况下（海拔低于1000m），变频器选型原则为：变频器容量为电动机功率的1.251.35倍。海拔高于1000m时，空气稀薄，这样会导致变频器绝缘及散热效果下降，因此变频器增大设备容量裕度。海拔与降容系数见下图： 举例，用户现场海拔为2500米，电机1600kw，由图可知，电流在2500米海拔的降低系数为0.85，电压降低系数系数为0.95，所以变频器容量降低系数为0.85

19、0.950.81。风机电动机配置变频器容量应该为2000/0.81=2469kVA。变频器选型按照“选大不选小”的原则，容量2500kVA；1 1、手动一拖一、手动一拖一互锁及要求：QS2、QS3机械互锁。操作说明：1、变频启动 a:将QS2、QS3的互锁开关拨到左边，锁住QS3。b:合上QS1、QS2。c:合上QF。2、变频停止 a:断开QF。b:分QS1、QS2。3、工频启动 a:将QS2、QS3的互锁开关拨到右边，锁住QS2。b:合上QS3。c:合上QF。4、工频停止 a:断开QF。b:分QS3。3 3、常用的几种旁路方式、常用的几种旁路方式2 2、自动一拖一、自动一拖一互锁及要求：1:

20、QS1与KM1、QS2与KM2相互联锁，即隔离开关合上后，相对应的真空接触器才能合上，真空接触器断开后，与真空接触相对应的隔离开关才能分合。3:KM2与KM3互锁，即其中一个合上后，互锁回路的另外一个不能合闸。操作说明：1、电机变频启动a:合QS1、QS2。b:然后合KM1、KM2，再合QF。c:变频器上电自检完成后，变频器给DCS就绪信号，DCS给变频器启动指令，电机变频运行。2、电机工频投切a:变频器接到工频投切指令后,分KM2,延时合KM3，投切完成后，变频器分KM1，变频器退出运行。3、变频故障工频旁路DCS先调整好阀门或挡风板开度，进行工频投切。3 3、手动一拖二、手动一拖二互锁及要

21、求：QS12与QS13、QS22与QS23机械互锁；QS11与QS21、QS12与QS22电气互锁。操作说明：（以1#电机为例）1、变频启动a:将QS12、QS13的互锁开关拨到左边，锁住QS13。b:合上QS11、QS12。c:合上QF1。2、变频停止a:断开QF1。b:分QS11、QS12。3、工频启动a:将QS12、QS13的互锁开关拨到右边，锁住QS12。b:合上QS13。c:合上QF1。4、工频停止a:断开QF1。b:分QS13。4 4、自动一拖二、自动一拖二互锁及要求：1:QS11与KM11、QS12与KM12、QS21与KM21、QS22与KM22相互联锁，即隔离开关合上后，相对

22、应的真空接触器才能合上，真空接触器断开后，与之相对应的隔离开关才能分合。3:KM12与KM13、KM22与KM23、KM11与KM21、KM12与KM22电气互锁，即其中一个真空接触器合上后，互锁回路的另外一个真空接触器不能合闸。4:QS11与QS21、QS12与QS22电气互锁，即其中一个隔离开关合上后，互锁回路的另外一个隔离开关不能合闸。操作说明：操作与自动一拖一类似。 由于高压变频器设备功率较大，4%的功率损耗主要以热量形式散失在运行环境当中。如果不能及时有效地解决变频器室的工作环境温度问题，将直接危及变频器本体的运行安全。通过变频器工程应用经验的积累，针对不同的应用环境现场经验的积累，

23、针对不同的应用环境现场进行变频器应用配套设计，其中常见的冷却方式包括：（1）风道开放式冷却；（2）空调密闭冷却；（3）空-水冷密闭冷却（4）设备本体水冷却4 4、大功率高压变频冷却系统解决方案、大功率高压变频冷却系统解决方案高压变频器应用的散热问题高压变频器应用的散热问题特点：1）施工简单，维护量大（定期清洗滤网）。2）费用低，散热效果好。3）运行稳定性依赖于当地环境，适用于环境较好，粉尘少的场合 优点：由于室内外空气没有直接流通，容易保证室内环境清洁。缺点：空调可靠性会影响变频器稳定运行，空调费用高，运行费用高。制冷量的计算：空调总体的制冷量=变频器的发热量+空间制冷所需的制冷量。变频器发热

24、量根据运行工况选择，考虑一定的裕量，最大发热量为变频器额定功率的4%，如果长期运行频率低于40Hz，则发热量可按照变频器额定功率的2%进行估算。变频器室空间制冷所需空调容量，一般按照150W/计算。空调的选择：空调制冷量一般以“匹”数来定义，1匹空调的制冷量大致为2000大卡，换算成国际单位应，1匹之制冷量应为2000大卡为2324(W)，一般情况下，2200W-2600W都可称为1匹，4500(W)-5100(W)可称为2匹，3200W-3600W可称为1.5匹。风道与空调相结合：特点:安装简单，对环境要求不高；设备使用寿命长，故障率低，免维护周期长；运营成本低，是同等热交换功率空调的1/4

25、1/5；故障时，可采用开放冷却，不影响设备运行3-1 空水冷-开式水冷4、设备本体水冷却：日常维护森兰变频 中国变频技术专家7 7日常维护时需注意的安全事项 1.变频器维护人员必须经过专门培训，取得电气设备操作使用合格证，具有中高压设备的使用经验。2.本产品的进线柜、移相变压器柜、功率单元柜、或旁路柜均属高压危险区域，在通电情况下，绝对不能打开柜门进行作业。3.变频器必须可靠接地，否则可能造成人身伤害。在维护变频器时，必须遵守高压操作规程，如戴绝缘手套、穿绝缘鞋、戴安全眼镜等。4.在维护变频器时在带高压的情况下，必须在明显的位置挂上“高压有电”的标识。变频器断开高压后，逆变部分仍带有电荷，五分

26、钟之内禁止对逆变单元进行任何操作。一、一、日常维护日常维护 从设计、制造、测试上来看，无电网污染大功率变频器是可长期、无故障使用的，但为了保证其工作可靠性，日常维护必不可少。用户应根据现场的实际情况，结合变频器的特点制定各自的日常维护规程。通常应遵循以下规则：（1）巡检项目 变频器室的照明正常。变频室通风良好，周围空气中不得有过量的尘埃，变频室尘污染限制：100微米，0.3毫克/立方米；变频室气体污染限制：抗电性氯化物和硫化物4PPB（十亿分之四）；变频器室的环境温度040。变压器温度显示无异常，频率相同情况，与上次巡检记录温度比较应无较大变化。人机界面显示数据无异常，频率稳定情况下各数据应保

27、持平稳无较大波动。就地检查变频器有无异常振动和异味。就地检查变频器有无报警和故障。检查旁路柜各刀闸、接触器状态正确。（2）检查冷却系统的运行，将一张标准厚度的A4打印纸放在柜门的过滤网上，纸张应吸附在入气窗上，详细见附图一。附图一：风量监测 为了保证冷却风路的通畅，我们建议二个星期清扫一次，如果现场环境灰尘较多，清扫间隔还应缩短。同时应日常勤擦地，保持地面清洁。二、季度检查二、季度检查（1）季检内容:检查位置检查位置检查项目检查项目周围环境周围环境环境温度、湿度、振动，空气中有无灰尘、气体、油雾、水滴等，周围有没有放置工具等异物、危险品。电电 压压确认主电路、控制电路电压是否正常触触 摸摸 屏

28、屏触摸屏显示是否清楚，是否缺少字符；有无异常声音或异常振动，螺栓是否松动，有无变形损伤，有无过热造成的变色，有无粘着灰尘、污损。整整 体体螺栓是否松动或脱落，机器、绝缘体有无变形、裂纹、破损或因过热的老化变色，有无附着灰尘、污损。主主 电电 路路导体有无因过热造成的变色，是否偏斜，电线外皮是否破损或变色、有无损伤。移相变压器有无异常的鸣叫或怪味。控制电路螺丝类、接插件是否松动，是否有怪味、变色，是否有裂纹、破损、变形或显著生锈。冷却系统有无异常声音或异常振动，螺栓类是否有松动，有无因过热而出现的变色，散热器的进排气口的间隙是否堵塞或附有异物。(2)检查所有电气连接的紧固性；(3)用带塑料吸嘴的

29、吸尘器彻底清洁柜内外，保证设备无尘，保证散热；(4)用修补漆修补生锈或外露的地方。三、定期更换部件 为使森兰SBH系列变频器保持在最佳运行状态，延长使用寿命，需要定期更换（维修）性能老化的部件。变频器装置使用的部件中，建议定期更换的部件及更换周期如下表所示。品名品名推荐更换周期推荐更换周期备注备注冷却风扇4年过滤网1个月1个月清洗一次，2年彻底更换功率单元内部铝电解电容器7年变压器柜过电压吸收器5年建议每年进行一次耐压测试熔断器控制电路5年功率单元内5年四、推荐备品备件四、推荐备品备件 对于重要设备，为了尽快恢复可能出现的故障，备件十分重要。在变频器装置内的部件发生故障时，为缩短设备的停止时间

30、MTTR)，需要准备备件。更换单个部件需要花费很长时间，因此建议以装置为单位更换。对于各容量的推荐备件如下表所示。另外，推荐备用率和最少个数是按单台设备标准计算，具体需求应根据使用的总台数决定。产品名称品名称规格型号格型号推荐推荐备件件备注注备用率用率数量数量控制板件驱动板1002控制板1002主控板1001I/O板1001整流板100%1通用推荐通用推荐备件件 为了保证备品配件型号的准确性，购买前请提供设备出厂编号。产品名称品名称规格型号格型号推荐推荐备件件备注注备用率用率数量数量功率单元100%1根据容量确定开关电源POWER-5A100%1电流传感器100%2根据容量确定冷却风扇100

31、1根据容量确定滤网希望森兰配套80%6中间继电器(连底座)MY4NJ/AC220V MY4NJ/DC24V1006温度巡检仪BWD-3K130B801带电显示仪DXN-10/Q801常见故障处理森兰变频 中国变频技术专家8 8一、故障诊断流程一、故障诊断流程二、二、轻故障的分类及处理轻故障的分类及处理 轻故障发生时，变频器就地及DCS（现场控制箱）会收到设备反馈的报警信号并有故障记录。系统运行时如果发生这类故障，变频器并不立即停机。在停机状态下，如果存在这类故障，用户也还能进行启动等操作。但是轻故障发生后，必须采取相应的措施，避免故障的扩大化，以免导致变频停机，比如变压器过热故障发生后，变频

32、器首先反馈报警信号，不停机，如果不排除故障，继续运行，当变压器温度达到100后变频器就会将该故障作为重故障处理。（重故障时变频器立即停机）变频器的轻故障包括：变频器的轻故障包括：DCS模拟信号给定断线；控制电源掉电；单元旁路；变压器轻度过热80(温度可调)；电机120%过载时间小于60S；运行中柜门打开等。三、重故障的分类及处理三、重故障的分类及处理 变频器重故障为不可恢复性故障，重故障发生后，变频器立即停止输出，电机自由旋转停机。为了保证事故不再扩大化，重故障发生后，必须找到故障原因，彻底排除故障后方可重新启动变频器。重故障包括重故障包括 模块故障；120%过载60S；电机160%过流；运行

33、中欠压；旁路级数超过设定值 上行光纤通讯故障；下行光纤通讯故障；变压器温度过高100（60S）四、四、常见故障的处理常见故障的处理 故 障 类 型故障定位故障原因处理方法单元故障输入缺相主变压器输入缺相、单元保险丝熔断。1、检查6kV/10kV电源是否缺相。2、更换单元保险丝。3、更换单元。直流母线欠压单元母线电压低于警戒值1、检查6kV/10kV电源是否正常。单元过热散热器温度超过1、检查冷却风机，更换过滤网。2、检查环境温度是否超过。模块故障IGBT过流、驱动电压低于13伏、驱动板故障1、更换功率单元2、更换驱动板直流母线过压单元母线电压高于警戒值1、检查6kV/10kV电源是否正常。单元

34、通讯故障光纤线路故障1、检查光纤是否有损伤。2、插接是否有松动。系统故障系统过流变频器输出电流超过额定的1.6倍1、检查电动机是否正常2、检查负载是否正常系统过载负载超过额定值1.2倍1、检查电动机是否正常2、检查6kV/10kV电源其它故障风机故障冷却风机过载、短路1、根据相应的保护断路器检查、更换冷却风机变压器过热变压器温度持续超过警戒值1、检查冷却风机。2、观察变压器情况。控制电源故障用户220V电源失电、空气开关没有合上或者检测继电器被损坏1.检查用户电源情况2.检查空气开关或者继电器的状态模 拟 信号断线频率给定信号中断1、检查模拟量信号线是否接错或松动2、模拟信号是否正常运 行 中

35、欠压变频器运行过程中高压失电1.检查高压开关是否正常2.检查电网系统是否正常门 开 关故障门未关好或门开关损坏1、关好柜门。2、更换门开关。更换部件是排除故障最好的方法，但必须保证新换部件应与原部件型号、规格一致。备件可通过希望森兰科技股份有限公司技术支持中心或当地森兰销售公司得到。下面我们以更换功率单元为例，详细讲解整个更换过程。例：功率单元的更换第一步：检查并记录原功率单元的故障原因、型号、规格以及编号；第二步：认真检查新功率单元与原功率单元的型号、规格并记录编号；第三步：将故障功率单元从单元柜上取下来；第四步：将新功率单元更换上去；第五步：根据图纸，检查所有的连接件是否正确、紧固。注意：

36、注意：(1)功率单元一定要小心轻放。(2)不可用手触摸光纤头。五、其它五、其它1、故障备件的更换、故障备件的更换2 2、备用功率单元的保存备用功率单元的保存 1.使用备件原包装进行存放。2.电路板必须存放在防静电袋内。3.存储温度范围：-555(23131)4.存储场地要求：a.不受震动与冲击。b.防尘、防沙、防虫害、防昆虫。c.没有腐蚀性气体、盐或可能损坏电子设备的其它不洁物质。d.相对空气湿度585%如果环境湿度超过最大允许湿度，必须使用加热器对环 境进行除湿。5.拿印制板电路时，要采取防止静电措施，否则静电会损坏电路板。6.变频器的备用功率单元长期不用，半年左右应放到整机上，通电运行，以

37、防电解 电容发生漏电增加、耐压降低的劣化现象，影响备用功率单元的性能3 3、返修器件的发运要求返修器件的发运要求 返件地址:四川省成都市机场路181号 邮编610000 收货查询电话：028-87564751 028-87562038 维修周期：一般故障为5个工作日.返厂器件，必须妥善包装，防止运输损坏。切记！售后服务森兰变频 中国变频技术专家9 1、售后服务n森兰科技股份有限公司依托片区管理子公司，售后服务网络体系健全。以十四个子公司(近50家办事处）和技术服务中心为核心（含三家海外公司），建立起由数十个办事处和经销商组成的辐射中国大陆、欧洲、亚洲、美洲的强力营销及售后服务网络，国内网络布局
