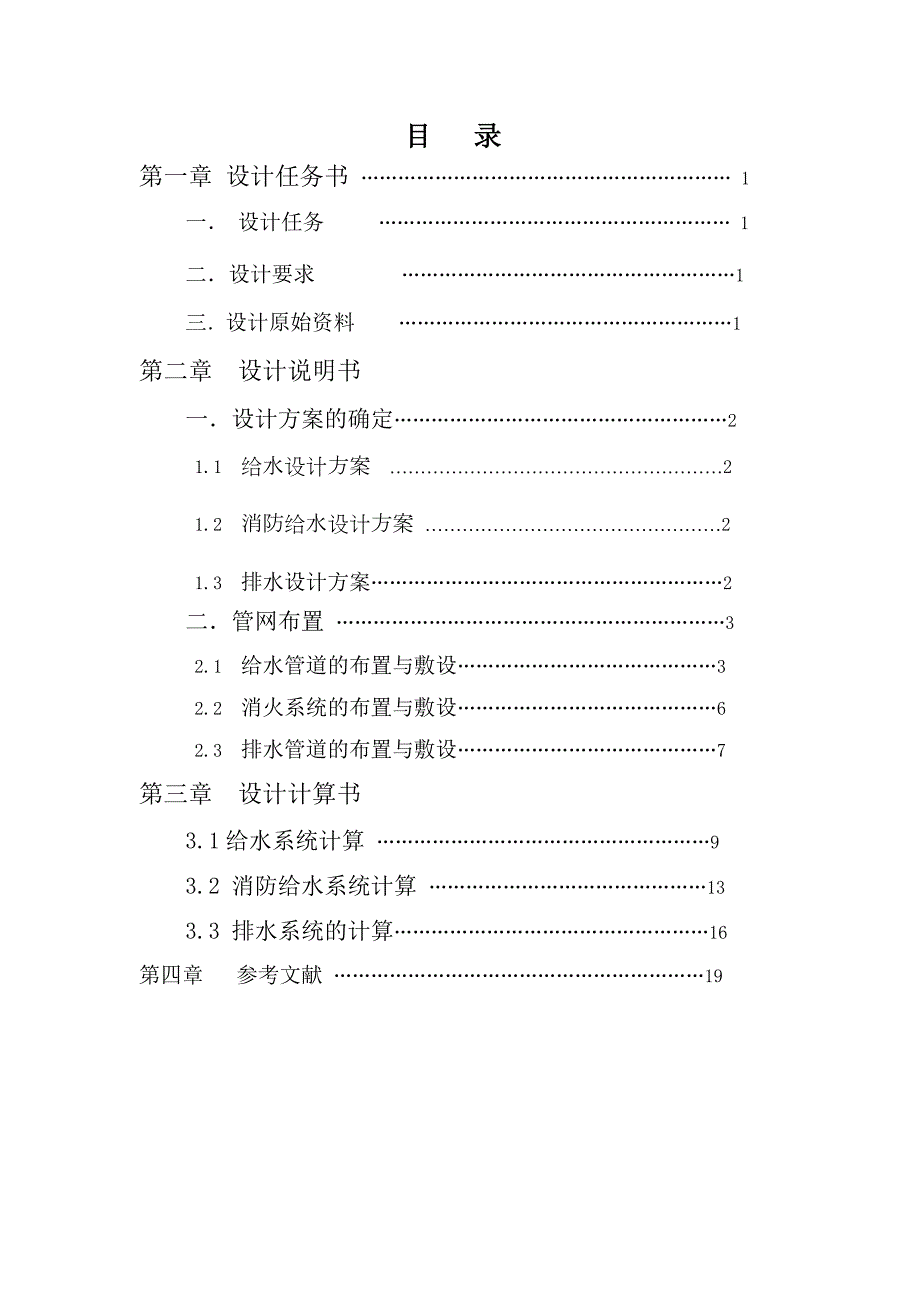

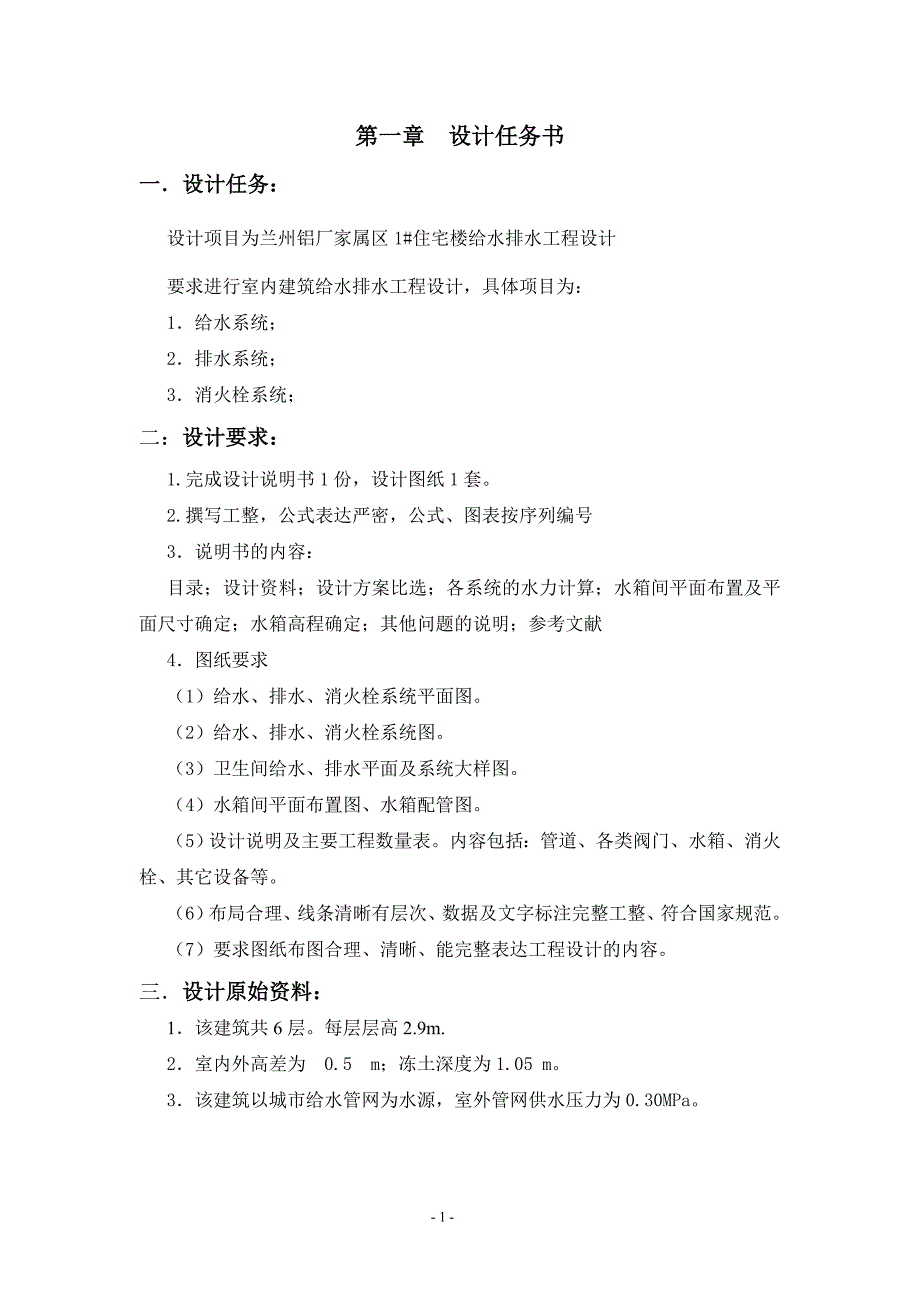

1、目 录第一章 设计任务书 1 一 设计任务 1 二设计要求 1 三设计原始资料 1第二章 设计说明书一设计方案的确定2 1.1 给水设计方案 2 1.2 消防给水设计方案 2 1.3 排水设计方案2 二管网布置 3 2.1 给水管道的布置与敷设3 2.2 消火系统的布置与敷设6 2.3 排水管道的布置与敷设7第三章 设计计算书3.1给水系统计算 9 3.2 消防给水系统计算 133.3 排水系统的计算16第四章 参考文献 19第一章 设计任务书一设计任务:设计项目为兰州铝厂家属区1#住宅楼给水排水工程设计要求进行室内建筑给水排水工程设计,具体项目为:1给水系统;2排水系统;3消火栓系统;二:设

2、计要求:1.完成设计说明书1份,设计图纸1套。2.撰写工整,公式表达严密,公式、图表按序列编号3说明书的内容:目录;设计资料;设计方案比选;各系统的水力计算;水箱间平面布置及平面尺寸确定;水箱高程确定;其他问题的说明;参考文献4图纸要求(1)给水、排水、消火栓系统平面图。(2)给水、排水、消火栓系统图。(3)卫生间给水、排水平面及系统大样图。(4)水箱间平面布置图、水箱配管图。(5)设计说明及主要工程数量表。内容包括:管道、各类阀门、水箱、消火栓、其它设备等。(6)布局合理、线条清晰有层次、数据及文字标注完整工整、符合国家规范。(7)要求图纸布图合理、清晰、能完整表达工程设计的内容。三设计原始

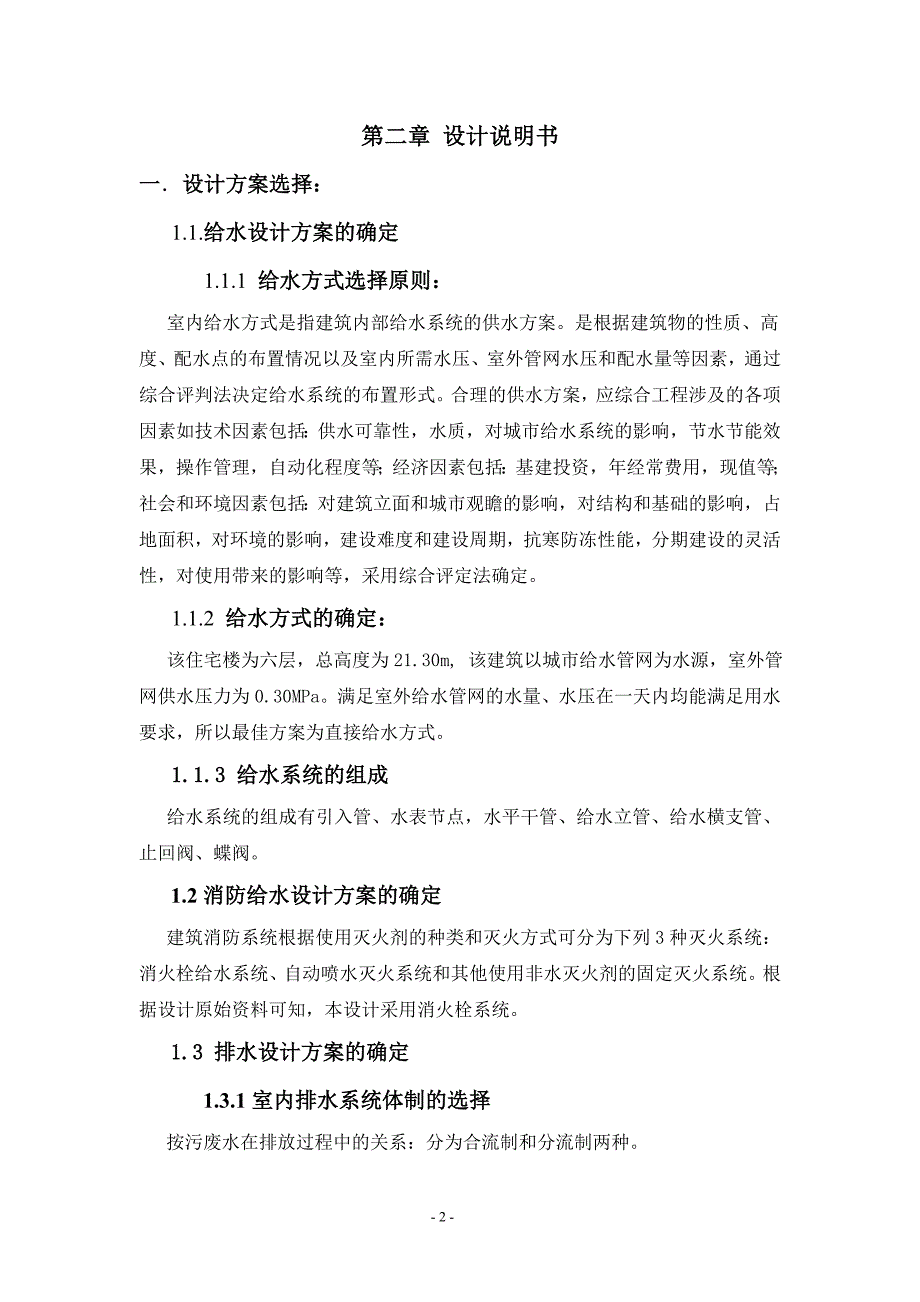

3、资料:1该建筑共6层。每层层高2.9m.2室内外高差为 0.5 m;冻土深度为1.05 m。3该建筑以城市给水管网为水源,室外管网供水压力为0.30MPa。 第二章 设计说明书一设计方案选择:1.1.给水设计方案的确定1.1.1 给水方式选择原则:室内给水方式是指建筑内部给水系统的供水方案。是根据建筑物的性质、高度、配水点的布置情况以及室内所需水压、室外管网水压和配水量等因素,通过综合评判法决定给水系统的布置形式。合理的供水方案,应综合工程涉及的各项因素如技术因素包括:供水可靠性,水质,对城市给水系统的影响,节水节能效果,操作管理,自动化程度等;经济因素包括:基建投资,年经常费用,现值等;社会

4、和环境因素包括:对建筑立面和城市观瞻的影响,对结构和基础的影响,占地面积,对环境的影响,建设难度和建设周期,抗寒防冻性能,分期建设的灵活性,对使用带来的影响等,采用综合评定法确定。1.1.2 给水方式的确定:该住宅楼为六层,总高度为21.30m, 该建筑以城市给水管网为水源,室外管网供水压力为0.30MPa。满足室外给水管网的水量、水压在一天内均能满足用水要求,所以最佳方案为直接给水方式。1.1.3 给水系统的组成给水系统的组成有引入管、水表节点,水平干管、给水立管、给水横支管、止回阀、蝶阀。1.2消防给水设计方案的确定建筑消防系统根据使用灭火剂的种类和灭火方式可分为下列3种灭火系统:消火栓给

5、水系统、自动喷水灭火系统和其他使用非水灭火剂的固定灭火系统。根据设计原始资料可知,本设计采用消火栓系统。1.3 排水设计方案的确定1.3.1室内排水系统体制的选择按污废水在排放过程中的关系:分为合流制和分流制两种。分流制:指粪便污水与生活废水,在建筑物内部分开用管道排至室外。合流制:指粪便污水与生活废水在建筑物内部混合用同一根管道排到室外。根据环保的要求,结合室外排水系统的设置,本设计采用分流制排水系统,洗涤废水直接排入城市下水道,生活污水经化粪池处理后再排入城市下水道。1.3.2排水系统的组成建筑内部污废水排水系统的基本组成部分有:卫生器具和生产设备的受水器、排水管道、清通设备和通气管道。二

6、管网布置2.1给水管道的布置与敷设2.1.1给水管道布置的基本要求a. 确保供水安全和良好的水力条件,力求经济合理。管道尽可能与墙、梁、柱平行,呈直线走向,力求管路简短,以减少工程量,降低造价,干管应设置在用水量大或不允许间断供水的配水点附近,既利于供水安全,又可减少流程中不合理的转输流量,节省管材,不允许间断供水的建筑,应从室外环状管网不同管段,设2条或2条以上引入管,在室内将管道连成环状或贯通状双向供水,若条件不可能达到,可采取设贮水池(箱)或增设第二水源等安全供水措施。b. 保护管道不受损坏。给水埋地管道应避免布置在可能受重物压坏处,管道不得穿越生产设备基础,如遇特殊情况必须穿越时,应与

7、有关专业协商处理。也不宜穿过升缩缝、沉降缝,若需穿过,应采取保护措施。c. 不影响生产安全和建筑物的使用。为避免管道渗漏,造成配电间电器设备故障或短路,管道不能从配电间通过。也不能布置在妨碍生产操作和交通运输处或遇水易引起燃烧、爆炸、损坏的设备、产品和原料上。不宜穿过橱窗、壁柜、吊柜等设施和在机械设备上通过,以免影响各种设备的功能和维修。d. 便于安装维修。布置管道要留有一定空间,以满足安装、维修的要求。需进人检修的管道井,其通道不宜小于06m。2.1.2 给水管道布置形式给水管道的布置按供水可靠程度要求可分为枝状和环状两种形式,前者单向供水,供水安全可靠性差,但节省管材,造价低;后者管道相互

8、连通,双向供水,安全可靠,但管线长造价高。一般建筑内给水管网宜采用枝状布置。按水平干管的敷设位置又可分为上行下给,下行上给和中分式三种形式。干管设在顶层天花板下、吊顶内或技术夹层中,由上向下供水的为上行下给式,适用于设置高位水箱和居住与公共建筑和地下管线较多的工业厂房;干管埋地、设在底层或地下室中,由下向上供水的为下行上给式,适用于利用室外给水管网水压直接供水的工业与民用建筑;水平干管设在中间技术层内或中间某层吊顶内,由中间向上、下2个方向供水的为中分式,适用于屋顶用作露天茶座、舞厅或设有中间技术层的高层建筑。本给水系统按设计要求采用枝状网布置,按水平干管的敷设位置采用下行上给式。2.1.3给

9、水管道敷设形式给水管道的敷设有明装、暗装两种形式。明装即管道外露,其优点是安装维修方便,造价低。但外露的管道影响美观,表面易结露和积尘。暗装即管道隐蔽,其优点是管道不影响室内的美观、整洁,但是安装复杂,维修困难,造价高。本设计为一般住宅楼,对建筑装修无特殊要求,为降低管网造价,便于安装和维修,主干管采用暗装,支管采用明装。2.1.4给水管道敷设要求给水横管穿过承重墙或基础、立管穿楼板时均应预留孔洞。横管穿过预留洞时,管道上部净空不得小于建筑物的沉降量,以保护管道不致因建筑沉降而损坏。一般不小于0.1m。室外埋地引入管道要防止地面活荷载和冰冻的破坏,其管顶覆土厚度不宜小于0.7m,并应敷设在冰冻

10、线以下20cm处。建筑内埋地管在无活荷载和冰冻影响时,其管顶离地高度不宜小于0.3m。给水管道不得穿过大便槽和小便槽,且立管离大、小便槽端部不得小于0.5m。建筑物内埋地敷设的生活给水管与排水管之间的最小净距,平行埋设时不应小于0.5m;交叉埋设时不应小于0.15米,且给水管应在排水管的上面。本设计的埋地深度为1.5m。2.1.5管道防护明设的给水立管穿越楼板时,应采取防护措施。在室外明设的给水管道,应避免受阳光直接照射,塑料给水管还应有保护措施;在结冻地区应作保温层,保温层的外壳,应密封防渗。敷设在有可能结冻的房间、地下室及管井、管沟等地方的给水管道应有防冻措施。2.1.6给水管材及附件1.

11、给水管材的确定目前较多用的管材有焊接钢管、铸铁管、塑料管。焊接钢管耐压抗震性好,单管长,接头少,且重量比铸铁管轻,有镀锌钢管和非镀锌钢管之分,前者防腐防锈性能较后者好。铸铁管重量大,但耐腐蚀,经久耐用,价格低。近年来,给水塑料管的开发在我国取得很大进展,水流阻力小,重量轻,运输安装方便等优点,使用塑料管还可以节省钢材,节约能源,虽然目前在我国给水管道系统中使用还不普遍,主要用于大便器大便槽小便槽的冲洗管,但其推广工作正在加速进行。埋地给水管道采用的管材,应具有耐腐蚀和能承受相应地面荷载的能力。可采用塑料给水管有衬里的铸铁给水管可抗防腐处理的钢管。室内的给水管道,应选用耐腐蚀和安装连接方便可靠的

12、管材,可采用塑料给水管材和经抗腐处理后的钢管。根据本教学楼的设计要求,综合考虑各种管材的优缺点,本设计最后确定采用塑料管。2给水管件给水管道系统中调节水量水压,控制水流方向,以及关断水流,便于管道仪表和设备检修的各类阀门。常用的阀门有:截止阀,关闭严密,但水流阻力较大,因局部阻力系数与管径成正比,故只用于管径50mm的管道上。闸阀,全开时水流直线通过,水流阻力小,易在管径50mm的管道上采用,但水中若有杂质落入阀座易产生磨损和漏水。蝶阀,阀板在900反转范围内起调节节流和关闭作用,操作扭矩小,启闭方便,结构紧凑,体积小。止回阀用以阻止管道中水的反向流动。但因启闭迅速,易引起水锤,不宜在压力大的

13、管道系统中采用;升降止回阀,水流阻力较大,宜用于小管径的水平管道上;消声止回阀,当水向前流动时,推动阀瓣压缩弹簧阀门开启,停泵时阀瓣在弹簧作用下在水锤到来前即关闭,可消除阀门关闭时的水锤冲击和噪声。给水管道上使用的各类阀门的材质,应耐压和耐腐蚀。根据管径大小和所承受压力的等级及使用温度,可采用全铜全不锈钢铁壳铜芯和全塑阀门等。2.2 消防系统的布置与敷设 2.2.1消火栓布置根据规范要求设消火栓消防给水系统的建筑内,每层均应设置消火栓。消火栓的间距布置应满足下列要求: (1)建筑高24m,且体积5000m3库房,应保证有1支水枪的充实水柱达到同层内的任何部位。 (2)其他民用建筑应保证有2支水

14、枪的充实水柱达到同层内任何部位。 (3)到消火栓口距地面安装高度为1.1米,栓口宜向下或与设置消火栓的墙面程呈90度角。同一建筑物内采用同一规格的消火栓、水枪和水龙带,方便串用。为保证及时灭火,每个消火栓处应设置直接启动消防水泵按钮或报警信号装置。 (4)消火栓设在建筑物内明显便于取用的地方,如楼梯间、走廊、大厅等。在建筑物屋顶应设1个消火栓,以利于消防人员经常检查消防给水系统是否能正常运行,同时能保护建筑物免受邻近建筑火灾的波及。在寒冷地区,屋顶消火栓可设在顶层出口处、水箱间或采取防冻技术措施。 2.2.2 消防给水管道的布置建筑消火栓给水管道布置应满足以下要求:(1)当室内消防水量大于15

15、L/s,消火栓个数多于10个时,室内消防给水管道应布置成环状,进水管应布置两条。对于7-9层单元式住宅,允许采用一条进水管。(2)超过6层塔式和通廊式住宅,超过5层或体积大于10000m3的其他民用建筑,超过4层的厂房和库房,当室内消防立管2条时,至少应每两根竖管相连组成环状管道。(3)消火栓给水管网应与自动喷水灭火管网分开设置。若布置有困难时,可共用给水干管,在自动喷水灭火系统报警阀后不允许设消火栓。(4)闸门的设置应便于管网维修和使用安全,检修关闭阀门后,停止使用的消防立管不应多于1根,在1层中停止使用的消火栓不应多于5个。(5)水泵接合器应设在消防车易于到达的地点,同时还应考虑在其附近1

16、540m范围内有供消防车取水的室外消火栓或贮水池。水泵接合器的数量应按室内消防用水量计算确定;每个水泵接合器进水流量可达到1015L/s,一般不少于2个。 2. 3 排水管道的布置与敷设2.3.1排水管道布置 建筑内部排水系统直接影响这人们的日常生活和生产,为创造一个良好的生活和生产环境,建筑内部排水管道布置与敷设应遵循以下原则: (1).排水畅通,水力条件好; (2).使用安全可靠,不影响室内环境卫生; (3).总管线短,工程造价低; (4).占地面积小; (5).施工安装、维护管理方便; (6).美观。在设计中应首先保证排水畅通和室内良好的生活环境,然后再根据建筑类型、标准、投资等因素金子

17、那个管道的布置与敷设。2.3.2 排水横支管布置与敷设 (1)排水横支管不宜太长,尽量少转弯,1根支管连接的卫生器具不宜太多。 (2)横支管不得穿过沉降缝、烟道、风道。 (3)支管不得穿过有特殊要求的生产厂房、食品及贵重商品仓库、通风小室和变电室。 (4)横支管不得布置在遇水易引起燃烧、爆炸或损坏的原料、产品和设备上面,也不得布置在食堂、餐饮业的主副食操作烹饪的上方。 (5)横支管距离楼板和墙应有一定的距离,便于安装和维修。(6)当横支管悬吊在楼板下,接有2个及2个以上大便器,或3个及3个以上卫生器具时,横支管顶端应升至上层地面设清扫口。2.3.3 排水立管的布置与敷设 (1) 立管应靠近排水

18、量大,水中杂质多,最脏的排水点处。 (2) 立管不得穿过卧室、病房,也不宜靠近与卧室相邻的内墙。 (3) 立管宜靠近外墙,以减少埋地管深度,便于清通和维修。 (4) 立管应设检查口,其间距不大于10m,但底层和最高层必须设。平顶建筑物可用通气管顶口代替最高层的检查口。检查口中心距地面距离为1m,并应高于该层溢流水位最低的卫生器具上边缘0.15m。2.3.4 横支管及排出管的布置与敷设 (1) 排出管以最短的距离排出室外,尽量避免在室内转弯。 (2) 建筑层数较多时,应查表确定底部横管是否单独排出。 (3) 埋地管不得布置在可能受重物压坏或穿越生产设备基础。 (4) 埋地管穿越承重墙或基础处,应

19、预留洞口,且管顶上部净空不得小于建筑物的沉降量,一般不宜小于0.15m。 (5) 距离较长的直线管段上应设检查口或清扫口。(6) 排出管与室外排水管连接处应设检查井,检查井中心到建筑物外墙的距离不宜小于3m。检查井至污水立管或排出管上清扫口的距离不大于建筑给水排水工程规范中的数值。2.3.5 通气管的布置与敷设(1) 生活污水管道和散发有毒有害气体的生活污水管道应设伸顶通气管。伸顶通气管高出屋面不小于0.3m,但应大于该地区的最大积雪厚度,屋顶有人停留时,应大于2m。(2) 连接4个及4个以上卫生器具,且长度大于12m的横支管和连接6个及6个以上大便器的横支管上要设环形通气管。环形通气管应设在

20、横支管始端的两个卫生器具之间接出,在排水横支管中心线以上,与排水横支管成垂直或45度连接。(3) 对卫生、安静要求高的建筑内,生活污水管道宜设器具通气管。器具通气管应设在存水弯出口端。(4) 器具通气管和环形通气管与通气立管连接处应高于卫生器具上边缘0.15m,按不小于0.01的上升坡度与通气立管连接。(5) 专用通气立管每隔2层,主通气立管每隔8-10层设结合通气管与污水立管连接。结合通气管下端宜在污水横支管下与污水立管以斜三通连接,上端可在卫生器具上边缘以上不小于0.15m处与通气立管以斜三通连接。(6) 专用通气立管和主通气立管的上端可在最高层卫生器具上边缘或检查口以上不小于0.15m处

21、与污水立管以斜三通连接,下端在最低污水横立管以下与污水立管以斜三通连接。(7) 通气立管不得接纳污水、废水和雨水,通气管不得与通风管或烟道连接。2.3.6 卫生器具的布置与敷设 (1) 根据卫生间和公共厕所的平面尺寸,所选用的卫生器具类型和尺寸布置卫生器具。既要考虑使用方便,又要考虑管线短,排水通畅,便于维护管理。 (2) 为使卫生器具使用方便,使其功能正常发挥,卫生器具的安装高度应满足规范的要求。(3) 地漏应设在地面最低处,易于溅水的卫生器具附近。地漏不宜设在排水支管顶端,以防止卫生器具排放的固体杂物在卫生器具和地漏之间横支管内沉淀。第三章 设计计算书3.1给水系统设计计算 3.1.1 用

22、水量计算本设计为兰州市类普通住宅楼,查建筑给水排水设计规范,取用水定额为300 L/(人d),小时变化系数取2.8,使用时间为24h,最多同时使用人数为80人。(1) 最高日用水量 (2) 最高日最大时用水量 (3) 设计秒流量 类住宅楼采用公式 对应于不同卫生器具的给水当量平均出流概率(U0)的系数 Ng计算管段的卫生器具给水当量总数 =4.25%2013 4 56 789 给水计算草图给水管网水力计算表卫生间给水管水力计算计算管段编号当量总数Ng同时出流概率 U(%)设计秒流量qg(L/S)管径DN(mm)流速v(m/s)每米管长沿程水头损失i(kPa/m)管段长度L(m)管段沿程水头损失

23、hy=iL(kPa)管段沿程水头损失累计y(kPa)0-10.751000.150150.7500.5643.622.04 2.041-21.2590.80.227200.6000.2640.870.232.272-3272.90.291200.7670.4024.391.764.043-4452.60.421 250.6410.2073.900.814.844-5643.50.523250.7950.3032.900.885.725-6838.10.610320.6000.1412.900.416.136-71034.40.689320.6790.1762.900.516.647-81231

24、70.761320.7510.2106.411.357.998-92423.31.118321.0960.42414.15.9813.97厨房给水管水力计算计算管段编号当量总数Ng同时出流概率 U(%)设计秒流量qg(L/S)管径DN(mm)流速v(m/s)每米管长沿程水头损失i(kPa/m)管段长度L(m)管段沿程水头损失hy=iL(kPa)管段沿程水头损失累计y(kPa)0-111000.20150.990.9400.600.560.561-2272.90.291200.7670.4024.001.612.172-3360.20.361200.9490.6782.901.974.143-

25、4452.60.421250.6410.2072.900.604.744-5547.40.474250.7210.2552.900.745.485-6643.60.523320.5130.1072.900.315.796-7740.60.568320.5580.1252.900.366.157-8838.10.610320.6000.1415.680.806.958-91627.90.892320.8730.27814.13.9210.87洗衣机给水管水力计算计算管段编号当量总数Ng同时出流概率 U(%)设计秒流量qg(L/S)管径DN(mm)流速v(m/s)每米管长沿程水头损失i(kPa/m

26、)管段长度L(m)管段沿程水头损失hy=iL(kPa)管段沿程水头损失累计y(kPa)0-111000.20150.990.9400.310.560.561-2272.90.291200.7670.4024.001.612.172-3360.20.361200.9490.6782.901.974.143-4452.60.421250.6410.2072.900.604.744-5547.40.474250.7210.2552.900.745.485-6643.60.523320.5130.1072.900.315.796-7740.60.568320.5580.1252.900.366.157

27、8838.10.610320.6000.1419.001.277.428-91627.90.892320.8730.27814.13.9211.343.1.2 水压计算 (1)局部水头损失计算: 则计算管路的水头损失为: (2) 水表的水头损失:本设计采用旋翼式水表 分户水表和总水表分别安装在2-3管段和8-9管段上,。查建筑给水排水工程附表1,选15mm口径的分户水表,其常用水量为1.5m3/hq3-4,过载流量为3 m3/h。则分户水表的水头损失: 选口径32mm的总水表,其常用流量为6 m3/h ,过载流量为12 m3/h。 所以总水表的水头损失为: hd和Hd均小于表2-16中水表水

28、头损失允许值。水表的总水头损失为: 住宅建筑用水不均匀因此水表口径可按设计秒流量不大于水表过载流量确定,选口径25mm的总水表即可,但经计算器水头损失大于表2-16中的允许值,故选用口径32mm的总水表。(3) 系统所需压力H:300kPa满足要求 3.2 消防给水系统计算 (1) 消火栓的布置该建筑总长30m,10.8m,高度18m。按高层民用建筑设计防火规范GB50045-95(2005)第7.4.6.1条要求,消火栓的间距应保证同层任何部位有两个消火栓的水枪充实水柱同时到达。 水带长度取20m,展开时的弯曲折减系数C取0.8,消火栓的保护半径应为:消火栓采用单排布置是,其间距为: ,取1

29、5m。据此应在走廊上布置2个消火栓才能满足要求。(2)水枪喷嘴处所需水压 查表,水枪喷嘴口直径选16mm,水枪系数0.0124,Hm要求不小于10m,选Hm=10m,水枪实验系数值为1.20。 则水枪喷嘴处所需水压 (3)水枪喷嘴的出流量 喷口直径16mm的水枪水量特性系数B为0.793。 (4) 水带阻力16mm水枪配50mm水带,衬胶水带阻力较小,室内消火栓水带多为衬胶水带。本工程选用衬胶水带。查表只50mm水带阻力系数AZ为0.00677。水带阻力损失: (5) 消火栓口所需的水压: -消火栓栓口水头损失,按2mH2O计算。(6) 水力计算 按照最不利点消防竖管和消火栓流量分配要求,最不

30、利消防竖管为x1,出水枪数为两支,相邻消防竖管即x2, 出水枪数为2支。 +(1和2点的消火栓间距)+h(12管段的水头损失) 1点的水枪射流量 消火栓水力计算结果计算管段设计秒流量q(L/s)管长L(m)管径DN(mm)流速V(m/s)i(/m)i*L() 0-13.342.9800.6680.1430.4141-23.34+3.68=7.0213.41000.8100.1391.8632-37.022.051000.8100.1390.285 hy=2.56管路水头总损失为:2.561.1=2.82消火栓给水系统所需总水压为:Hx=H1+Hxh+Hw =(15.6+1.25)10+176.

31、1+2.82=347.42kPa按消火栓灭火总用水量7.02L/s,选消防泵80D-12型2台,一用一备。Qb =6-11L/s,Hb =27.6-84.7m。(7) 消防水箱 消防贮水量按存贮10min的室内消防水量计算。 选用标准图集S3,选用矩形水箱,尺寸为2800mm1800mm1800mm。(8) 消防贮水池消防贮水按满足活在延续时间内的室内消防用水量来计算,计算 3.3建筑内部排水系统的计算 住宅、宿舍(、类)、旅馆、宾馆、酒店式公寓、医院、疗养院、幼儿园、养老院、办公楼、商场、图书馆、书店、客运中心、航站楼、会展中心、中小学教学楼、食堂或营业餐厅等建筑生活排水管道设计秒流量,应按

32、下式计算: (3-11)式中 qp计算管段排水设计秒流量,L/s Np计算管段卫生器具排水当量总数; qmax计算管段上排水量最大的一个卫生器具的排水流,L/s;根据建筑物用途而定的系数,本建筑取1.5。3.3.1排水横支管计算1号卫生间排水横支管计算 管段编号卫生器具名称数量排水总当量数Np设计秒流量(L/s)管径d(mm)坡度i淋浴器Np=0.45座便器Np=4.5洗脸盆Np=0.750-110.451.62750.021-214.951.901000.0062-315.701.93750.032号厨房排水横支管计算 洗涤盆排水当量为1L/s 选用管径50mm,采用坡度为0.015。 3号

33、洗衣机排水横支管计算 洗衣机排水当量为1.5 选用管径0.035,采用坡度为0.035。3.3.2排水立管计算1号立管的排水设计秒流量为 因有大便器,立管管径取DN100。 2号立管的排水设计秒流量为 管径取DN50,坡度为0.04。 3号立管的排水设计秒流量为 管径取DN75,坡度为0.008。 3.3.3排水横干管计算 管段编号卫生器具名称数量排水总当量数Np设计秒流量qp(L/s)管径d/mm坡度i淋浴器Np=0.45座便器Np=4.5洗脸盆Np=0.75洗涤盆Np=1洗衣机Np=1.51-266634.23.251250.0052-3643.22.471000.013-4649.22.

34、431000.0094-56 54.22.541000.015-66 63.22.881000.0156-7666 97.44.461250.00913-1266634.23.251250.00512-11643.22.471000.0111-10649.22.431000.00910-96 54.22.541000.019-86 63.22.881000.0158-7666 97.44.461250.0097-14 194.85.69150.015第四章 参考文献1 王增长,高羽飞,曾雪华建筑给水排水工程第五版,北京,中国建筑工业出版社,2005年8月1205,3634012 中国市政工程西

35、北设计研究院给水排水设计手册 第11册 常用设备第二版,北京,中国建筑工业出版社,2002年6月11323核工业第二设计研究院给水排水设计手册 第2册 建筑给水排水第二版,北京,中国建筑工业出版社,2001年5月84114,462480,7738114姜湘山,周佳新,李巍实用建筑给水排水工程设计与CAD北京, 机械工业出版社,2004年6月12025李亚峰,尹士君给水排水工程专业毕业设计指南北京,化学工业出版社,2003年10月2143246 GB 500152003,建筑给水排水设计规范7 GB50016-2006,建筑设计防火规范 8 GB/T 500012001,房屋建筑制图统一标准9 GB/T 501062001,给水排水制图标准- 18 -
