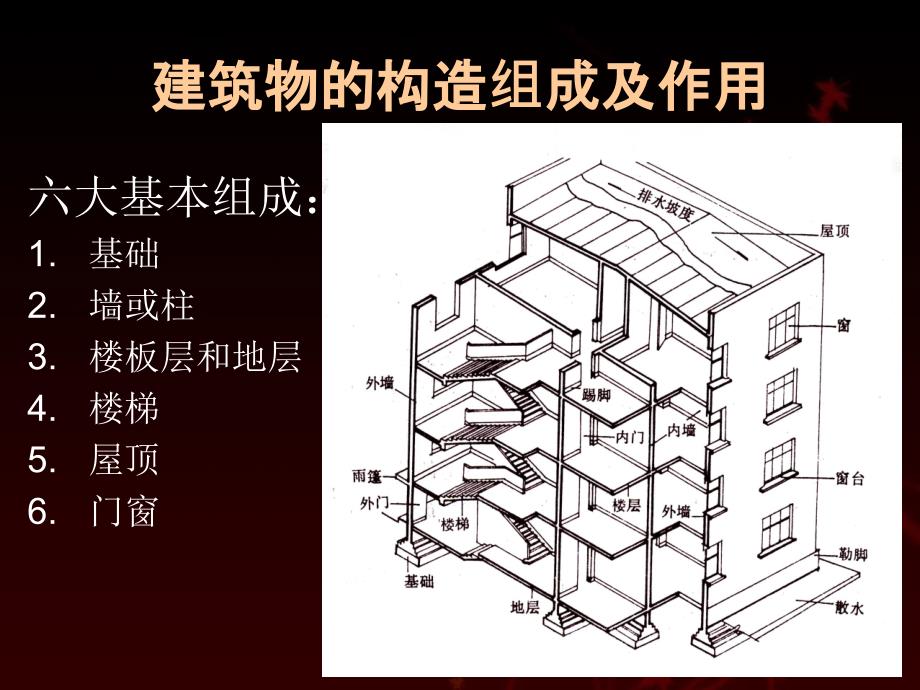

1、建筑图纸识图建筑图纸识图概概 述述施工图为满足施工的要求，提供完整翔实的资料。读图原则：先整体后局部先文字后图样先图形后尺寸建筑物的构造建筑物的构造组成及作用成及作用六大基本组成：1.基础2.墙或柱3.楼板层和地层4.楼梯5.屋顶6.门窗建筑物的构造建筑物的构造组成及作用成及作用特有构配件：阳台坡道雨篷烟囱台阶垃圾井花池等一、定位轴线及轴号一、定位轴线及轴号主轴线：承重墙次轴线：不够长的承重墙一、定位轴线及轴号一、定位轴线及轴号二、标高符号二、标高符号标高数值以米为单位，一般注至小数点后三位数(总平面图中为两位数)。1.负号：低于零标高2.正负号：零标高3.正号/无符号：高于零标高总平图上的室

2、外标高用涂黑三角形表示。标高有绝对标高和相对标高两种。二、标高符号二、标高符号二二、标标高高符符号号三、索引符号与详图符号三、索引符号与详图符号三、索引符号与详图符号三、索引符号与详图符号四、剖面符号四、剖面符号五、标注符号五、标注符号尺寸的排列与布置尺寸的排列与布置。角度、弧度、弧长的标注角度、弧度、弧长的标注角度、弧度、弧长角度、弧度、弧长坡度符号坡度符号箭头所指为下坡方向，2%表示坡度的高宽比。图b和图c为坡度较大时，读作1：2和1：2.5六、引线六、引线标注说明文字七、线七、线1.表示省略了中间部分的图七、折断线七、折断线2.表示切断，如楼梯八、指北针八、指北针九、门九、门1.单开门2.双开门3.子母门4.推拉门（趟门）5.卷帘门九、门九、门十、其他符号十、其他符号1.高柜、矮柜、吊柜2.折线：上空、孔洞3.电梯4.窗帘
