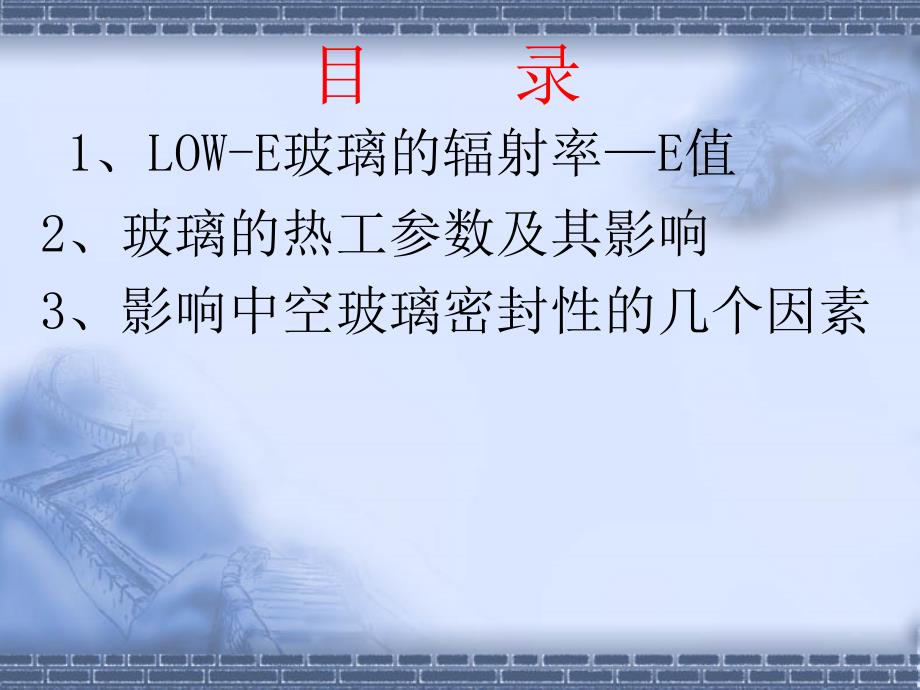

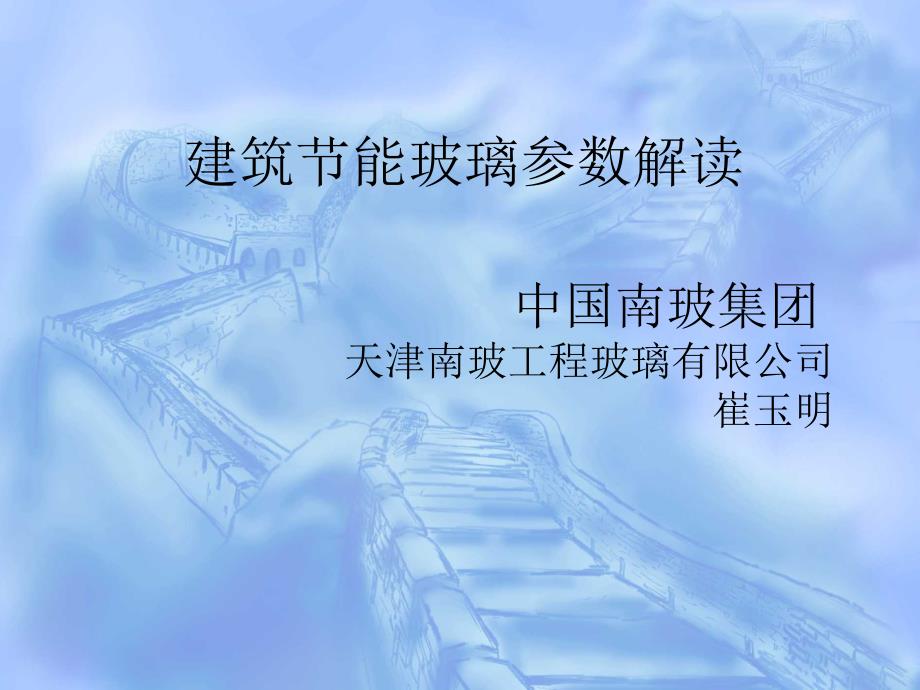

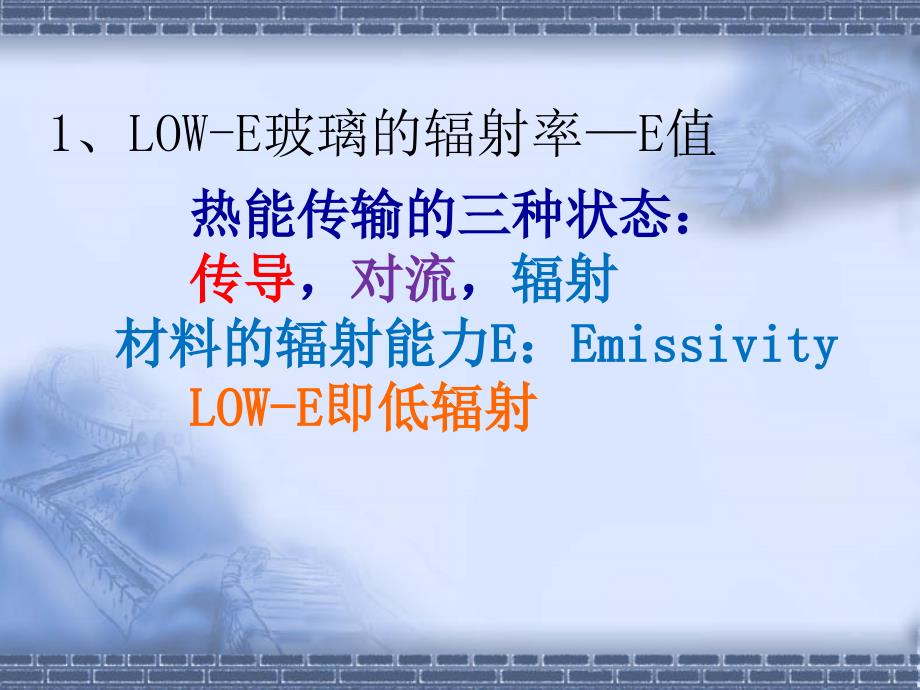

1、建筑节能玻璃参数解读 中国南玻集团 天津南玻工程玻璃有限公司 崔玉明 目 录 1、LOW-E玻璃的辐射率E值2、玻璃的热工参数及其影响3、影响中空玻璃密封性的几个因素1、LOW-E玻璃的辐射率E值 热能传输的三种状态:热能传输的三种状态:传导传导,对流对流,辐射辐射 材料的辐射能力材料的辐射能力E E:EmissivityEmissivity LOW-ELOW-E即低辐射即低辐射相关定义及标准要求学术上:辐射率E 0.15 低辐射物体GB T18915.2-2002 镀膜玻璃第2部分 低辐射镀膜玻璃 规定:规定不同玻璃的E值6mm 白玻 0.84热反射镀膜 0.8单银LOW-E 0.10-0.
2、15双银LOW-E 0.05-0.10三银LOW-E 0.01-0.05在线镀膜:0.2-0.4镀膜辐射率的测量辐射率测量仪面电阻测量估算:E=0.013R=0.0129 R-6.710-5R22、玻璃热工参数及影响传热系数U值(或称K值)定义:稳态条件下,围护结构两侧空气温差为1,1h内通过1m2面积传递的热量。单位:W/M2.K U值计算公式 1 1 1 n 1 m +dm rm (式1-2)U ho hi hg+hr其中:hr 4 T3/(1/E1+1/E21)(式1-3)式中:ho、hi-分别是玻璃室外侧、室内侧表面的换热系数;hg-第n间隔层气体的传热系数(包括对流和传导);hr-第
3、n间隔层两侧玻璃表面的辐射传热系数;dm、rm-分别是第m层玻璃的厚度和热阻;E1、E2-第n间隔层两侧玻璃表面的辐射率;普通白玻璃厚度增加8倍,U值相对变化量仅约为14%,Low-E 玻璃变化更小。这表明玻璃厚度不是影响U值的主要因素。随气体间隔层厚度增大,U值先逐渐降低,至16mm左右降至最低值(约1.5W/m2#K),然后缓慢上升。这表明气体间隔层不是越厚越好,而是有一最佳值,6 mm白玻+12mm+6mm Low-E玻璃E值变化对U值的影响遮阳系数SC值实际透过玻璃的太阳辐射得热与透过 3mm透明窗玻璃的太阳辐射得热的比值。g值=0.87*sc 相同SC值相同时,什么玻璃最节能3、影响
4、中空玻璃密封性的几个因素(1)密封胶种类水汽渗漏率 水蒸气渗漏率 g/M2.d 标准规定:15 实际检测:郑州中原 MF840 聚硫胶 11.3 g/M2.d 郑州中原 MF881 硅酮结构胶 白色 10.6 g/M2.d 黑色 12.3 g/M2.d 热熔丁基胶 10 g/M2.d (2)密封方式:单道密封还是双道密封;密封胶的厚度 泄露点:插接方式 自动折弯 (3)干燥剂的选择;3A分子筛 小直径,灌充完全分子筛结构示意中空玻璃专用干燥剂-3A分子筛只吸收水,不吸收氧气和氮气玻璃变形小项目项目水水3A氧气氧气氮气氮气4A孔径或半径孔径或半径(,10-10m)2.7633.463.644表表1:3A,4A分子筛孔径与水,氧气,氮气分子半径的比较分子筛孔径与水,氧气,氮气分子半径的比较(5)玻璃的清洗;(6)工艺及工人的加工质量。谢谢大家!谢谢大家!
