弹簧基础知识培训教材.ppt

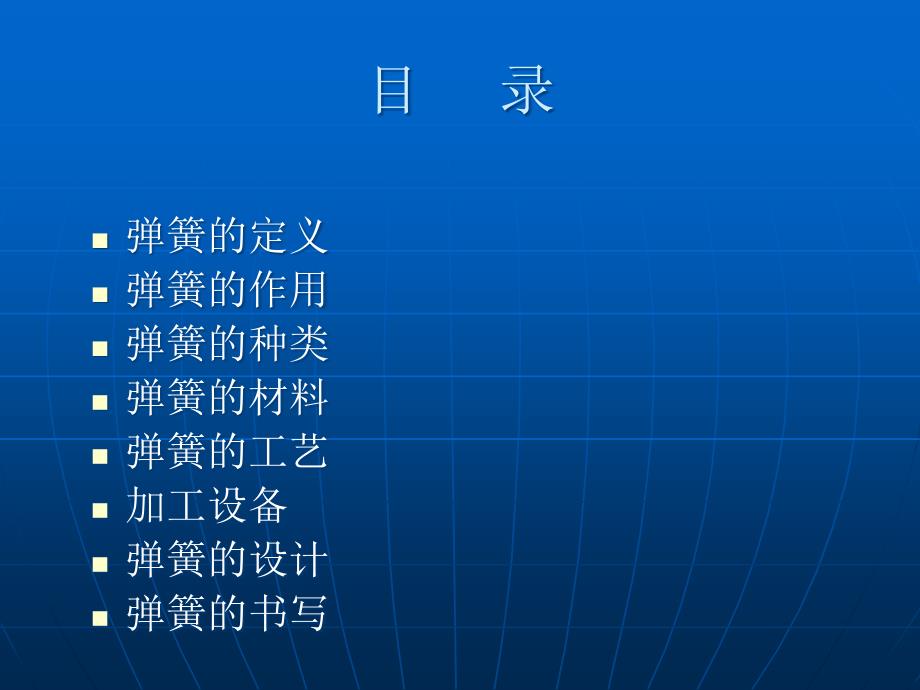

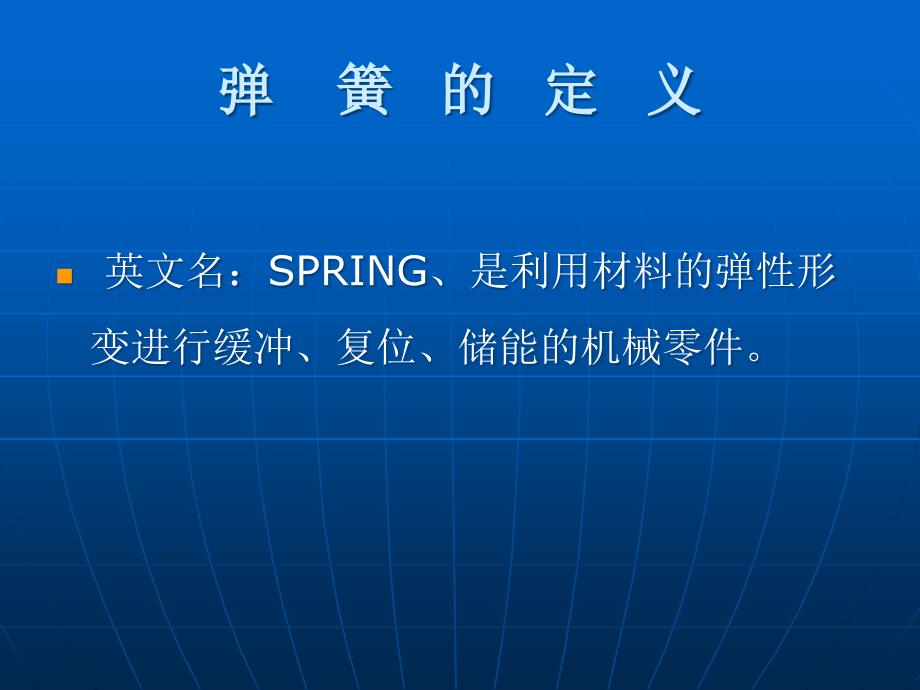

1、弹 簧 基 础 教 材目 录n n弹簧的定义 n n弹簧的作用n n弹簧的种类n n弹簧的材料n n弹簧的工艺n n加工设备n n弹簧的设计n n弹簧的书写弹弹 簧簧 的的 定定 义义 n n 英文名：SPRING、是利用材料的弹性形变进行缓冲、复位、储能的机械零件。弹簧的作用弹簧的作用（1 1）储能和作为动力）储能和作为动力 （2 2）避振和缓冲）避振和缓冲（3 3）载荷）载荷 （4 4）测力）测力（5 5）加固）加固 弹弹 簧簧 的的 种种 类类 n n弹簧的种类很多，一般按结构或形状分，有螺旋弹簧、板弹簧、碟形弹簧、扭杆弹簧、涡卷弹簧、片状弹簧、环形弹簧、平卷弹簧、恒力弹簧。按变形状况分

2、有压缩弹簧、拉伸弹簧、扭转弹簧、按材料分有金属弹簧和非金属弹簧。弹 簧 的 材 料 n n常用金属弹簧材料有：常用金属弹簧材料有：（1 1）钢线：）钢线：SWC SWC （2 2）琴钢丝：）琴钢丝：SWPB,SWPASWPB,SWPA（3 3）高碳素弹簧钢丝：）高碳素弹簧钢丝：SWASWA、SWBSWB（4 4）不锈钢丝：）不锈钢丝：SUS303SUS303、SUS304 SUS304、SUS302 SUS302、SUS301SUS301、SUS316 SUS316、SUS631SUS631（5 5）可焊不锈钢丝：）可焊不锈钢丝：SUS304SUS304（NI-COATEDNI-COATED）

3、6 6）镀镍）镀镍 线：线：SWIC-FSWIC-F（7 7）镀锌线：）镀锌线：Zn-SWCZn-SWC（8 8）磷铜线：）磷铜线：PBW PBW 弹 簧 回 火 的 目 的（1）消除弹簧淬火后的内应力（2）稳定弹簧的组织和几何参数尺寸（3）获得所需要的机械性能 弹簧清洗的目的 n n主要是用于不锈钢弹簧钢丝（1）脱脂（2）除油污（3）增强质感和美观 弹簧立定处理的目的（1）稳定几何参数尺寸（2）增强耐疲劳强度，延长弹簧寿命 弹簧端口磨平的目的（1）增强弹簧垂直度和平整度（2）消除工作负荷影响因素 弹簧的广泛应用弹簧的广泛应用压 力 弹 簧电 池 正 极 和 负 极 弹 簧电 池 正 负 极

4、 弹 簧电 池 联 体 弹 簧扭 力 弹 簧拉 力 弹 簧线成型弹簧组 合 弹 簧复杂弹簧工 艺 流 程1）2）3）4）CNC-620XIN DA CNC-620功功能能：0.2-2.3各各种异形弹簧种异形弹簧CNC-8HS,26HSKHM CNC-8HS功功能能 ：0.2-0.8各各种压力弹簧种压力弹簧ENCNC-26HS功功能能 ：0.8-3.0各各种种弹簧弹簧热处理热处理回火炉热处理回火炉功能：回火功能：回火磨平机磨平机磨平机功能：功能：端面磨平端面磨平投影仪投影仪投影仪功能：功能：尺寸测试尺寸测试拉压试验机压缩、拉伸荷重测试机压缩、拉伸荷重测试机功能：功能：力度测试力度测试弹簧常用的符

5、号与单位（一）（1 1）材料直径：也叫线径，用字母）材料直径：也叫线径，用字母d d表示，单位：表示，单位：mmmm、inhinh（2 2）中径：弹簧外径和内径的平均值，用字母）中径：弹簧外径和内径的平均值，用字母DD表示，单位：表示，单位：mmmm（3 3）外径：弹簧外部卷尺寸，用字母）外径：弹簧外部卷尺寸，用字母D2D2或或ODOD表示，单位：表示，单位：mmmm（4 4）内径：弹簧内部卷制尺寸，用字母）内径：弹簧内部卷制尺寸，用字母D1D1或或IDID表示，单位：表示，单位：mmmm（5 5）节距（）节距（pitchpitch）：弹簧两相邻有效圈截面中心线的轴向距离，用字）：弹簧两相邻有

6、效圈截面中心线的轴向距离，用字 母母t t表示，单位表示，单位mmmm弹簧常用的符号与单位（二）（6 6）绕旋比：弹簧中径与钢丝直径的比值，用字母）绕旋比：弹簧中径与钢丝直径的比值，用字母C C表示，表示，C=D/d C=D/d （范围（范围5 510mm10mm易生产），单位：易生产），单位：mmmm（7 7）自由高度（长度）：）自由高度（长度）：Free lengthFree length是指在没有负荷时的高度（长是指在没有负荷时的高度（长 度），用字母度），用字母HoHo（LoLo）表示，单位：）表示，单位：mmmm（8 8）工作高度（长度）工作高度（长度）Work lengthWork

7、 length是指在承受负荷时的高度（长是指在承受负荷时的高度（长 度），用字母度），用字母H iH i（L iL i）表示，（）表示，（i=1.2.3),i=1.2.3),单位：单位：mmmm（9 9）压并高度：压缩）压并高度：压缩SP.SP.在压至各圈接触时的理论高度，用字母在压至各圈接触时的理论高度，用字母H bH b表表示，单位：示，单位：mmmm（1010）展开长度：弹簧材料展开的总长度，用字母）展开长度：弹簧材料展开的总长度，用字母L L表示，单位：表示，单位：mmmm弹簧常用的符号与单位（三）（1111）螺旋角：弹簧圈卷制的角度，用）螺旋角：弹簧圈卷制的角度，用a a或或 表示，

8、单位：表示，单位：（1212）初拉力：弹簧是指拉伸）初拉力：弹簧是指拉伸SP.SP.在卷制时开成的内力，用字母在卷制时开成的内力，用字母PoPo表表 示，单位：示，单位：g g或或kgkg（1313）弹簧钢度：是指单位变形量的工作负荷，用字母）弹簧钢度：是指单位变形量的工作负荷，用字母P P或或MM表示，单表示，单 位：位：g g或或kgkg（1414）自由角度：扭转弹簧）自由角度：扭转弹簧 没有负荷时的角度，用没有负荷时的角度，用 表示，单位：表示，单位：（1515）工作角度：扭转弹簧承受负荷的角度，用）工作角度：扭转弹簧承受负荷的角度，用ii表示，单位：表示，单位：书 写 样 式（一）压簧：线径外（内)径 长度圈数 例如：0.5 5.0 10.0 8N书 写 样 式（二）拉簧：线径拉簧：线径外（内外（内)径径 长度长度圈数圈数 钩环圈数钩环圈数 例如：0.5 5.0 10.0 5N 2N书 写 样 式（三）扭簧：线径扭簧：线径外（内外（内)径径 角度角度长度长度/长度长度圈数圈数 例如：0.5 5.0 18010.0/10.08N压 力 弹 簧 的 设 计拉 簧 的 设 计扭 力 弹 簧 的 设 计
