控制系统检维修作业指导书DCS部分.doc

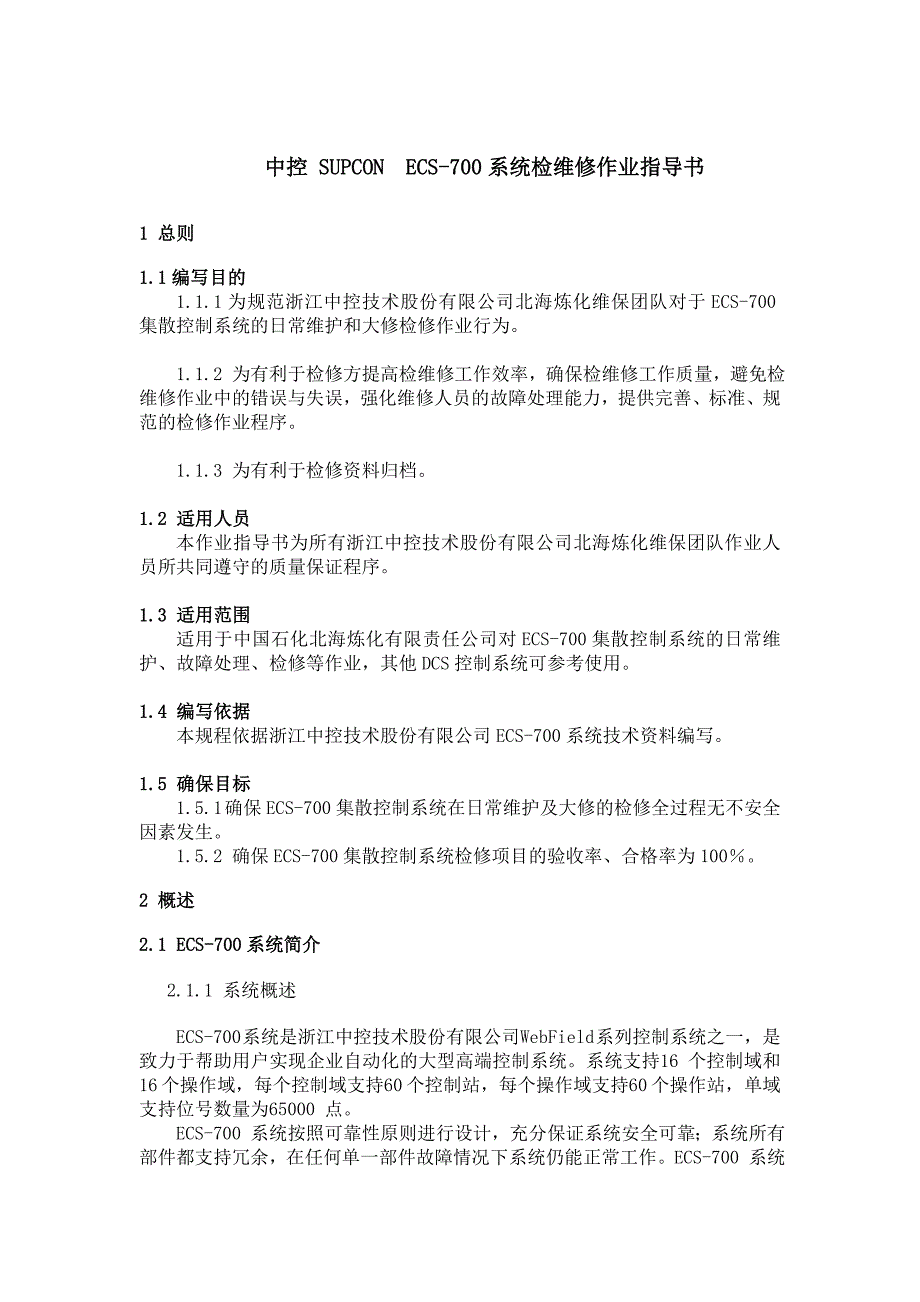

1、 中控 SUPCON ECS-700系统检维修作业指导书1 总则1.1编写目的1.1.1为规范浙江中控技术股份有限公司北海炼化维保团队对于ECS-700集散控制系统的日常维护和大修检修作业行为。1.1.2 为有利于检修方提高检维修工作效率，确保检维修工作质量，避免检维修作业中的错误与失误，强化维修人员的故障处理能力，提供完善、标准、规范的检修作业程序。1.1.3 为有利于检修资料归档。1.2 适用人员本作业指导书为所有浙江中控技术股份有限公司北海炼化维保团队作业人员所共同遵守的质量保证程序。1.3 适用范围适用于中国石化北海炼化有限责任公司对ECS-700集散控制系统的日常维护、故障处理、检修

2、等作业，其他DCS控制系统可参考使用。1.4 编写依据本规程依据浙江中控技术股份有限公司ECS-700系统技术资料编写。1.5 确保目标1.5.1 确保ECS-700集散控制系统在日常维护及大修的检修全过程无不安全因素发生。 1.5.2 确保ECS-700集散控制系统检修项目的验收率、合格率为100。2 概述2.1 ECS-700系统简介2.1.1 系统概述 ECS-700 系统是浙江中控技术股份有限公司WebField 系列控制系统之一，是致力于帮助用户实现企业自动化的大型高端控制系统。系统支持16 个控制域和16 个操作域，每个控制域支持60 个控制站，每个操作域支持60 个操作站，单域支

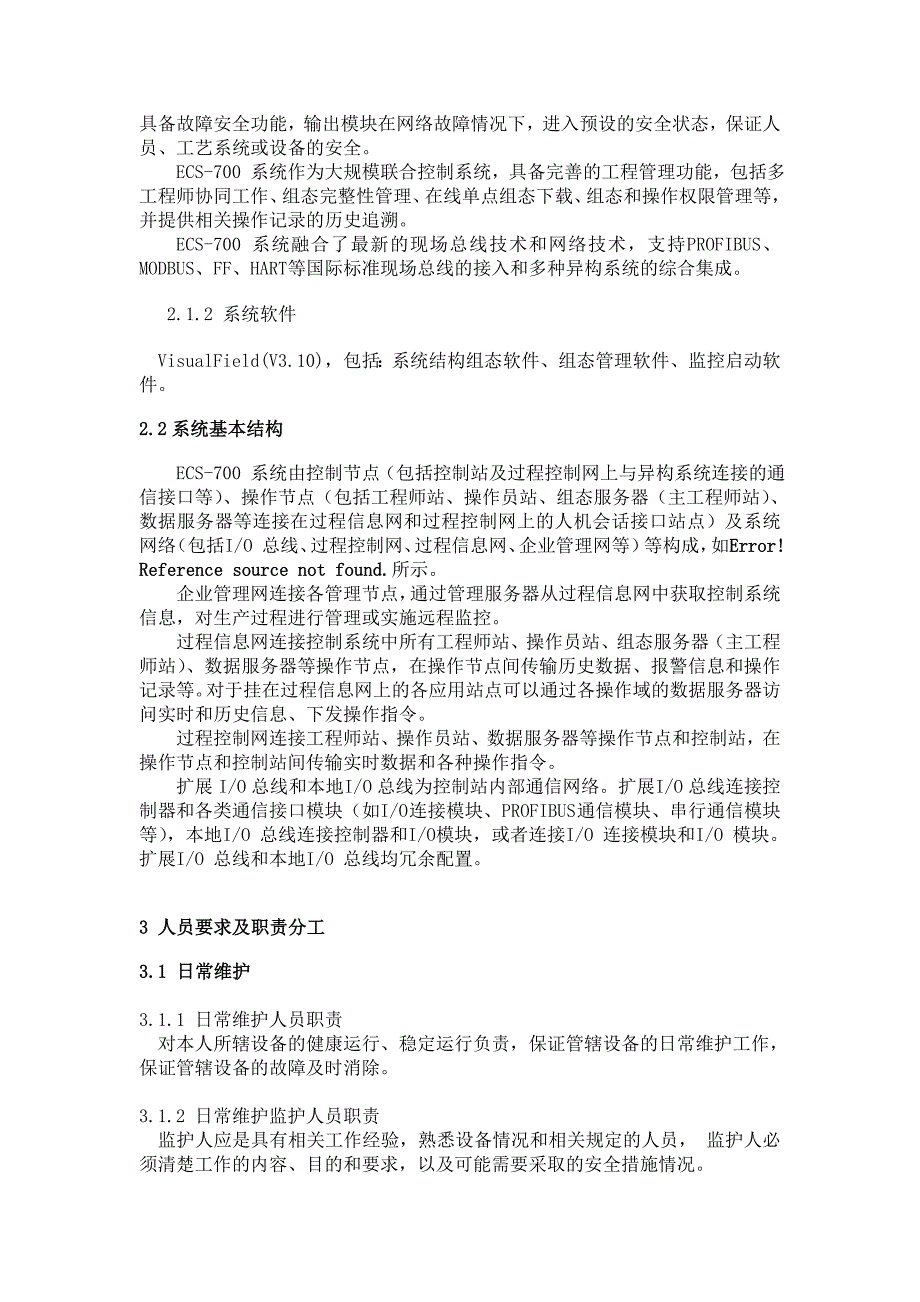

3、持位号数量为65000 点。ECS-700 系统按照可靠性原则进行设计，充分保证系统安全可靠；系统所有部件都支持冗余，在任何单一部件故障情况下系统仍能正常工作。ECS-700 系统具备故障安全功能，输出模块在网络故障情况下，进入预设的安全状态，保证人员、工艺系统或设备的安全。ECS-700 系统作为大规模联合控制系统，具备完善的工程管理功能，包括多工程师协同工作、组态完整性管理、在线单点组态下载、组态和操作权限管理等，并提供相关操作记录的历史追溯。ECS-700 系统融合了最新的现场总线技术和网络技术，支持PROFIBUS、MODBUS、FF、HART等国际标准现场总线的接入和多种异构系统的综

4、合集成。2.1.2 系统软件VisualField(V3.10)，包括：系统结构组态软件、组态管理软件、监控启动软件。2.2系统基本结构ECS-700 系统由控制节点（包括控制站及过程控制网上与异构系统连接的通信接口等）、操作节点（包括工程师站、操作员站、组态服务器（主工程师站）、数据服务器等连接在过程信息网和过程控制网上的人机会话接口站点）及系统网络（包括I/O 总线、过程控制网、过程信息网、企业管理网等）等构成，如Error! Reference source not found.所示。企业管理网连接各管理节点，通过管理服务器从过程信息网中获取控制系统信息，对生产过程进行管理或实施远程监控

5、过程信息网连接控制系统中所有工程师站、操作员站、组态服务器（主工程师站）、数据服务器等操作节点，在操作节点间传输历史数据、报警信息和操作记录等。对于挂在过程信息网上的各应用站点可以通过各操作域的数据服务器访问实时和历史信息、下发操作指令。过程控制网连接工程师站、操作员站、数据服务器等操作节点和控制站，在操作节点和控制站间传输实时数据和各种操作指令。扩展 I/O 总线和本地I/O 总线为控制站内部通信网络。扩展I/O 总线连接控制器和各类通信接口模块（如I/O 连接模块、PROFIBUS 通信模块、串行通信模块等），本地I/O 总线连接控制器和I/O模块，或者连接I/O 连接模块和I/O 模块

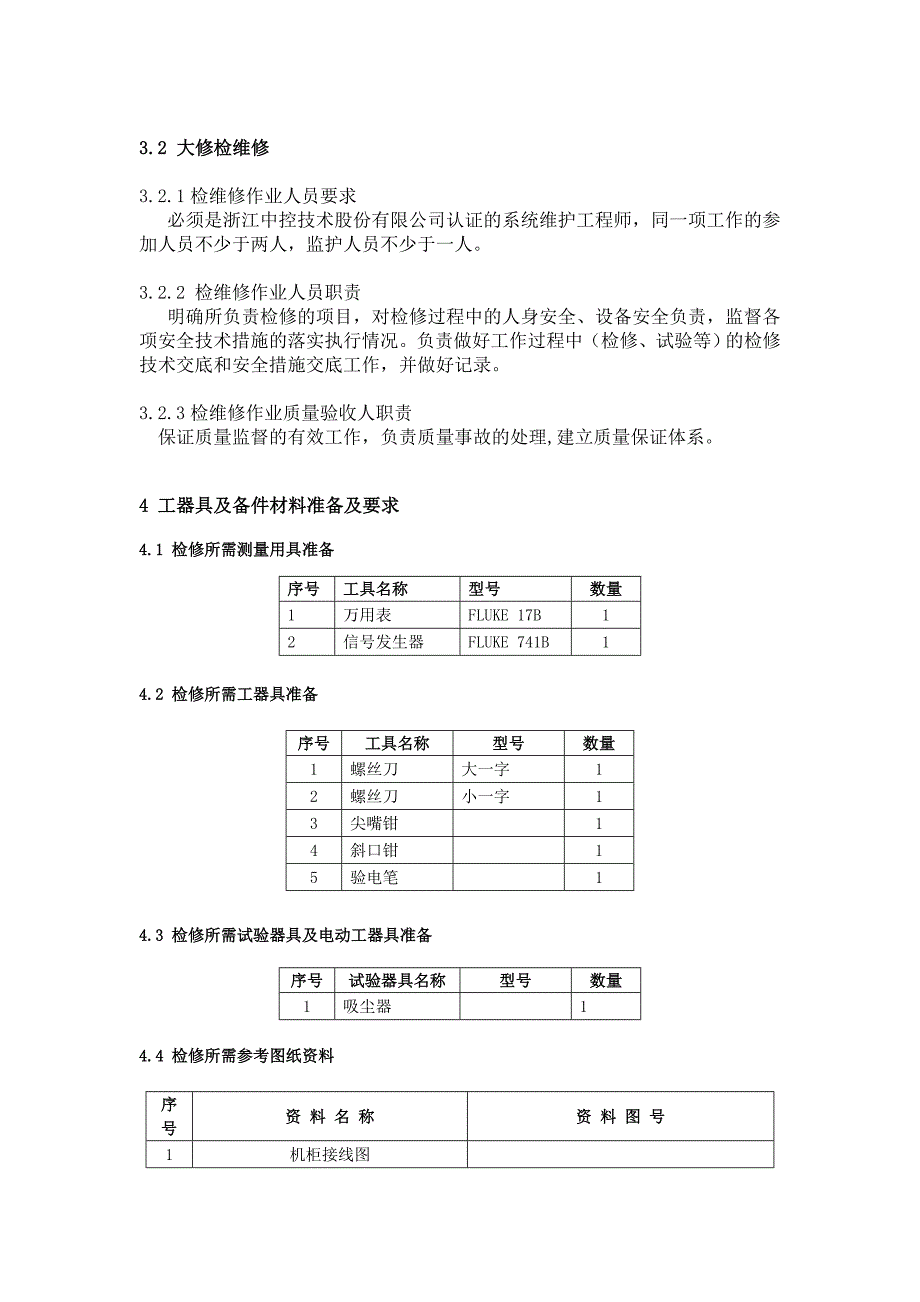

6、扩展I/O 总线和本地I/O 总线均冗余配置。3 人员要求及职责分工3.1 日常维护3.1.1 日常维护人员职责 对本人所辖设备的健康运行、稳定运行负责，保证管辖设备的日常维护工作，保证管辖设备的故障及时消除。3.1.2 日常维护监护人员职责 监护人应是具有相关工作经验，熟悉设备情况和相关规定的人员， 监护人必须清楚工作的内容、目的和要求，以及可能需要采取的安全措施情况。3.2 大修检维修3.2.1检维修作业人员要求 必须是浙江中控技术股份有限公司认证的系统维护工程师，同一项工作的参加人员不少于两人，监护人员不少于一人。3.2.2 检维修作业人员职责 明确所负责检修的项目，对检修过程中的人身

7、安全、设备安全负责，监督各项安全技术措施的落实执行情况。负责做好工作过程中（检修、试验等）的检修技术交底和安全措施交底工作，并做好记录。3.2.3检维修作业质量验收人职责 保证质量监督的有效工作，负责质量事故的处理,建立质量保证体系。4 工器具及备件材料准备及要求4.1 检修所需测量用具准备序号工具名称型号数量1万用表FLUKE 17B12信号发生器FLUKE 741B14.2 检修所需工器具准备序号工具名称型号数量1螺丝刀大一字12螺丝刀小一字13尖嘴钳14斜口钳15 验电笔14.3 检修所需试验器具及电动工器具准备序号试验器具名称型号数量1吸尘器14.4 检修所需参考图纸资料序号资 料 名

8、 称资 料 图 号1机柜接线图2系统组态图3ECS-700系统硬件手册4其他4.5 工作所需备品配件准备序号名称规格型号单位数量1电池松下CR2032块根据实际而定2ECS-700模件AI DI输入块根据实际而定3ECS-700模件AO DO输出块根据实际而定4ECS-700外配P+F 安全栅、浪涌块根据实际而定5熔丝0.5A、1A、3A个根据实际而定5 技术要求及质量标准5.1 环境技术标准项目分项指标备注工作环境工作温度（050）扩展机柜：（-2070）存放温度（-4070）工作湿度10%RH90%RH，无凝露存放湿度5%RH95%RH，无凝露大气压力（86106）KPa电源性能控制站供电

9、220VAC10%，50Hz5%冗余供电操作节点供电220VAC10%，50Hz5%冗余供电接地电阻普通场合4特殊场合1抗干扰性能电磁兼容性工业级见注1灰尘过滤网孔径10m，0.3mg/m以下腐蚀气体G1级腐蚀程度。5.2 质量标准1.图纸、设备说明书等设计文件；2.石油化工仪表工程施工技术规程SH/T3521-2007；3.自动化仪表工程施工质量验收规范GB50131-2007；4.自动化仪表工程施工及验收规范GB50093-2002；5.石油化工分散控制系统设计规范 SH/T3092-1999；6.石油化工安全仪表系统设计规范 SH/T3018-2003；7.石油化工仪表供电设计规范 SH

10、/T3082-2003；8.石油化工仪表接地设计规范 SH/T3081-2003；9.石油化工工程施工及验收统一标准SH3508-2011；应执行的技术标准包括但不限于上述所列标准规范，相关标准规范如有更新，按最新颁布的标准规范参照执行。6 作业风险危害识别及安全措施序号工作内容危险点分析应采取的预防措施1隔离措施无票作业工作负责人按照规定要求办理检修作业票手续。2防止走错位置、间隔，引起设备误跳闸。核对检修设备名称，确认设备与工作票内容相符合，确认隔离措施已经执行。3防止人身触电。设备的电源开关均已停电，并悬挂警示牌。4着装装备工作人员戴帽、着装不当，易造成自身保护、防护能力不够。工作人员必

11、须按规定戴好安全帽，5工作人员戴帽、着装不当，易造成自身保护、防护能力不够。工作人员必须穿合格的工作服和绝缘鞋。7作业环境工作现场照明充足。8材料、工器具、零部件定置管理。7 日常维护7.1 日常维护内容按点检规定和点检标准进行点检，并及时填写点检表。7.1.1 硬件日常维护 a检查环境条件（温度、湿度等）使其满足系统正常运行的要求。 b检查供电及接地系统使其符合标准。 c有防小动物危害的措施。 d保证电缆接头、端子、转接插件不被碰撞，接触良好。 e观察系统状态画面及指示灯状态，确认系统是否正常。 f检查系统风扇的运转状况，确保机柜内温度正常。 g各机柜过滤网必须定期更换或清洗。 h周期做好各

12、机柜内的清洁工作。 i系统中的电池要按期更换。 j定期对现场控制柜/箱进行防腐蚀防潮检查。 k保证备件的正确存放方式及条件，备件应放在防静电的塑料袋中，保证备品备件库温湿度能满足备件存放要求。 l.在中国石化北海炼化有限责任公司EM系统中建立硬件设备档案及维护档案。 m.检查消、气防设施是否完好。7.1.2 软件的日常维护管理 a所有机柜及操作台的钥匙要有妥善保管，密码做好记录并交由电仪中心保管。中控维保团队要注意密码的保密。 b严格按照操作权限执行操作。 c系统盘、数据库盘和用户盘必须有备份，要有清晰的标记，应放在金属柜中妥善保管。备份至少保证两套，异地存放。应用软件如果有大的变更，必须及时

13、备份。同时要建立系统应用软件备份清单。系统软件及重要用户软件的修改要经主管部门批准后方可进行。用户软件在线修改，必须有安全防范措施，有监护人，且要做好记录。软件变更要入档，并通知操作和维护人员。7.2 清洁工作：a每月一次对操作站、打印机、磁盘驱动器、及机柜进行清洁工作，去除表面的灰尘。b每月一次对操作站、机柜的过滤网进行清洗工作，保持过滤网的通风干净。7.3日常检查 每天对系统进行检查，同时认真如实地填写检查记录本，及时发现硬件故障或系统故障，会同技术人员及时解决问题，保障系统的可靠运行，环境异常时，可通过增加检查次数来保证系统安全。7.4 现场控制站卡件的运行状态灯观察检查7.4.1 FC

14、U711-S冗余卡件的正常运行状态及面板指示灯状态含义（如表2-1）常态其它状态含义Fault(红)灭亮硬件故障闪Status(绿)亮灭闪无组态，或组态更新过程Duplex(绿)亮灭是否工作状态：工作控制器亮，备用控制器灭SCnet(绿)亮灭冗余网络均故障闪以太网地址冲突；或单网故障E-Bus (绿)亮灭冗余网络故障闪单网故障L-Bus(绿)亮灭有一对或者两对冗余总线故障闪某网故障表 01 FCU711-S指面板指示灯7.4.2 COM711-S冗余卡件的正常运行状态及面板指示灯状态含义（如表2-2）常态其它状态含义Fault(红)灭亮硬件故障闪Status(绿)亮灭闪无组态，或组态更新过程D

15、uplex(绿)亮灭是否工作状态：工作控制器亮，备用控制器灭E-Bus (绿)亮灭两路扩展I/O总线故障闪单路扩展I/O总线故障或以太网地址冲突L-Bus(绿)亮灭单侧本地I/O总线故障闪两侧本地I/O总线故障表 02 COM711-S指面板指示灯7.4.3 COM741-S冗余卡件的正常运行状态及面板指示灯状态含义（如表2-3）常态其它状态含义Fault(红)灭亮内部故障或地址非法，模块无法工作闪Status(绿)亮灭闪无组态，或组态错误、组态不一致Duplex(绿)亮灭是否工作状态：工作控制器亮，备用控制器灭E-Bus (绿)亮灭两路扩展I/O总线故障闪单路扩展I/O总线故障或以太网地址冲

16、突C-Bus(绿)亮灭至少有一个通讯线路故障闪所有通讯线路故障 表 03 COM741-S指面板指示灯7.4.4 IO卡件的正常运行状态及面板指示灯状态含义（如表2-4）常态其它状态含义Fault(红)灭亮重故障闪Status(绿)亮灭闪无组态Duplex(绿)亮灭是否工作状态：工作卡件亮，备用卡件灭L-Bus (绿)亮灭通讯链路断开闪单路扩展I/O总线故障或以太网地址冲突Supply(绿)亮灭辅助供电异常闪-表 04 IO卡件指面板指示灯7.5 控制站检查 按7.4控制站卡件的正常运行状态灯的状况对控制站进行认真细致的检查工作，正常运行时 ，位于控制站内的控制器、I/O连接模块及I/O模块指

17、示灯为常态，每个电源的风扇应正常运转，无任何杂音。若有异常现象应做到及时处理。7.6 操作站正常运行状态检查 PC机、操作台风扇部件运转正常，无杂音；PC机运行状态正常，无异常声响，显示器无闪烁、抖动现象，报警声响清晰。7.7 系统运行环境检查 温度、湿度计完好，湿度计保持充足的水量；空调系统运行是否正常，环境温度、湿度是否符合要求。7.8 利用系统故障诊断画面检查 在操作站的操作画面上，选择“故障诊断”的下拉菜单，进入系统故障诊断画面，所有设备（包括I/O卡）状态指示灯，绿灯指示为正常。如有红灯指示表明相应的设备或I/O卡有故障，选择该设备或I/O卡并双击鼠标，检查更进一步的故障信息。如果发

18、现冗余设备故障应及时更换部件，I/O卡件通道故障应修理或更换I/O卡件。I/O卡件可以带电插拔，但对于控制用的输入输出卡件插拔必须慎重，应采取措施避免现场设备的失控。7.9 在线修改7.9.1 流程图画面、趋势组、操作组修改a. 在操作画面上修改操作级别（应选择“系统维护”并键入密码）。b. 按开始键 选择程序 选择VisualField（3.10）组态管理软件进入系统组态目录树画面 选择操作域选择操作小组，可根据要求选择相应的流程图、趋势组、操作组文件，根据要求进行修改。 c. 修改完成后按保存选择编译选择组态发布（发送到其它操作站）。退出组态管理软件。7.9.2 仪表组态修改 a. 进入系

19、统组态目录树画面 根据组态仪表所在的位置选择控制站号然后逐级展开子目录 选择并双击需要修改的仪表选择设置修改仪表量程、信号类型和控制仪表的连接等。 b. 修改完成后，在组态画面上，选择有关的下拉菜单，进行保存、编译、下载和传送等操作：选择 保存 编译下载组态发布。并将系统退回到操作员方式。7.10 用户组态数据库的定期备份生产装置检修前后或在生产期间修改内容后，应做组态数据库备份工作。7.11 系统常见故障处理7.11.1 控制站或控制网络冗余部件故障更换在日常检查中发现控制站或控制网络冗余部件发生故障，应及时组织技术人员，更换故障的部件。7.11.2 更换冗余的控制器 (FCU711-S)

20、a. 准备好需要更换的备品卡件。 b. 严格执行作业票制度 ,并进行危害分析(JHA)。 c. 记录故障卡件的状态信息和系统报警信息。 d. 确认工作的控制器状态正常。 e. 从基座上拔下故障的控制器；并记录该卡件上的各设定开关的位置。 f.检查控制器IP地址 ，默认原设置地址即可。 g. 将备品控制器安装，确认该控制器处于正常备用状态。 h. 作好系统维护记录。7.11.3 更换冗余的I/O连接模块 (COM711-S) a. 准备好需要更换的备品卡件。 b. 严格执行作业票制度 ,并进行危害分析(JHA)。 c. 记录故障卡件的状态信息和系统报警信息。 d. 确认工作的转发卡状态正常。 e

21、 从基座上拔下故障的模块；并记录该卡件上的各设定开关的位置。 f. 将备品的IO连接模块安装到基座上，确认该转发卡处于正常备用状态。 g. 作好系统维护记录。7.11.4 更换冗余的I/O卡 a. 准备好需要更换的备品卡件。 b. 严格执行作业票制度。 c. 记录故障卡件的状态信息和系统报警信息。 d. 确认工作的I/O卡状态正常。 e. 从基座上拔下故障的I/O卡。 f. 将备品I/O卡插入基座，确认该I/O卡处于正常备用状态。 g. 作好系统维护记录。7.11.5 更换冗余的控制网络集线器（HUB） a.准备好需要更换的备品网络集线器。 b.严格执行作业票制度 ,并进行危害分析(JHA)

22、 c.记录故障网络集线器的状态信息和系统报警信息。 d.确认工作的网络集线器状态正常。 e.确认各网络接线标识正确清晰，切断网络集线器电源；拆除网络连线，并拆下网络集线器。 f.将备用的网络集线器安装，按网络线标识连接网络连线。 g.检查正确后，给网络集线器通电，确认该网络集线器处于正常备用状态（各集线口状态指示闪烁）。 h.作好系统维护记录。7.11.6 更换DCS系统的冷却风扇 a.准备好需要更换的备用风扇。 b. 严格执行作业票制度。 c.切断风扇的供电电源（如果是电源部件的风扇故障，则按本规程的3.6.1.5操作）。 d.从机柜中拆下故障的风扇部件，安装备用风扇。 e.恢复风扇的供电

23、并观察该风扇运行正常，无机械杂音，转动均匀。 f.作好系统维护记录。7.12 系统维护的基本操作7.12.1 操作站恢复操作7.12.2 重新上电7.12.3 点击ECS-700监控启动软件图标，进入操作系统画面。7.12.4 故障诊断信息：系统状态诊断是 SUPCON VisualField 系统软件的重要功能,是进行系统调试以及状态分析的重要工具。系统状态诊断主要分为两部分:实时状态监测和历史记录查询。实时状态监测的主要监测内容包括操作域、控制域、过程控制网、控制站、控制器、通讯节点、IO 模块等系统部件的运行状态和通讯情况。历史记录查询功能可对特定时间内控制站所发生的故障进行查看，显示

24、故障产生时间、设备、地址、诊断项、诊断结果和恢复时间等信息。7.12.5 故障诊断主要包含视图 a. 网络结构视图（系统状态主视图）：查看当前操作域所关联系统节点的通讯及整体运行状态。 b. 控制站视图：查看控制站内各节点（机柜）供电、风扇以及温度等信息。 c. 控制器视图：查看运行状态、硬件信息、组态信息、通讯信息、版本信息、统计信息、时间记录和本地IO 连接模块。 d. 过程控制网视图：查看主控制器网口通讯状态、主控制器的硬件地址和协议地址、网络时钟同步服务器协议地址、网络接口状态、网络连接状态和速度、网络工作模式、网络的数据包传送信息、网络异常节点报警、网络节点负荷过重报警、总线交错报警

25、和IP 节点冲突报警e、通讯节点视图：查看设备类型、请求通讯状态、组态状态、启动状态、冗余配置、工作状态、电源状态、L-BUS 总线通讯状态、网口状态。 f. IO 模块视图：查看IO 模块的工作状态、故障轻重程度、模块丢失、地址冲突、总线故障、类型是否匹配、模块组态自检状态、通道状态和模块辅助电源。 g. 操作站视图：查看类型、当前运行的组态信息、操作站的计算机运行信息等。 h. 历史视图：查看系统状态历史记录。7.13 按钮及状态标记说明系统状态视图中所有按钮说明见下表。实时/历史切换按钮转至系统状态主视图转至上一级视图系统状态视图中所有状态标记说明如下表所示。部件处于故障状态部件处于无通

26、讯状态7.14 系统故障判断 a. 网络结构：显示当前操作域的总体网络的拓扑关系 b. 控制站：控制站视图显示当前控制站本地节点（机柜）以及远程节点（机柜）状态 c. 过程控制网：网络诊断是指对过程控制网中的网络节点以及与节点相连的网口通讯状态进行诊断。主要检测控制站中主控制器的网络连接状态、IP 地址、操作站网卡和控制站主控制器通讯口好坏、连接通断等。 d. 控制器：主控制器诊断视图可以直观显示当前控制站中主控制器的工作情况。主控制器诊断包括：运行状态、硬件信息、组态信息、通讯信息、版本信息、统计信息、时间记录和本地IO 连接模块。 e. 远程通讯节点：I/O 连接模块是系统中扩展I/O 总

27、线E-BUS 的节点，是主控制器与I/O 模块之间信息传递的枢纽。I/O 连接模块的状态诊断包括设备类型、请求通讯、组态状态、启动状态、冗余配置、工作状态、24Va状态、24Vb 状态、L-BUS0 通讯状态、L-BUS1 通讯状态、L-BUS2 通讯状态、L-BUS3 通讯状态、A 侧网口状态、B 侧网口状态。I/O 连接模块状态诊断视图可以通过双击控制站总体信息显示画面中的I/O 连接模块图标进入 f. I/O 模块：I/O 模块的状态诊断是对控制系统机架上安装的各个I/O 模块进行状态检测，将诊断数据上送解析并在系统状态视图中显示。通过双击控制站总体信息的I/O 模块可进入I/O 模块状

28、态诊断视图 g. 操作站：操作站诊断是对本操作域中所有的操作节点进行诊断，用于判断所有操作站和服务器是否正常运行。双击系统状态主视图中的对应操作站或者服务器可进入到对应的操作节点诊断视图。 h. 历史记录：用户可以对操作域和控制域的状态诊断历史记录进行查询。在查询时，通过配置起始时间、终止时间和站地址，即可对诊断信息进行查询 注:当每一项检测出的信息正常时，相应的故障标志为绿色；当每一项检测出故障时，相应的故障标志为红色。根据标志中的文字可知道具体是哪个故障。8 大修检维修8.1 控制站解体清灰8.1.1 对所有系统需要解体的部件进行标识，包括控制卡、I/O卡、各种电缆及电源部件。8.1.2

29、按序拆下I/O卡、控制卡、电源部件、风扇部件和I/O组件箱，拆下的卡部件应置于干燥、清洁的场所。8.1.3 用吸尘器清扫控制机柜，必要时用绸布醮中性清洁剂擦洗。8.1.4 用吹风机吹扫解体的部件，对卡件类部件接插处用绸布醮中性清洁剂擦洗。8.1.5 按序安装解体的部件，并检查安装位置与标识是否相符；连接电缆；卡件类部件不要全部插入槽位，留出1/4卡位。8.2 操作站解体清洗8.2.1 检查并确认连接电缆标识正确，打开主机、显示器的盖板。8.2.2 将被清洗设备搬到室外，用吹风机或吸尘器吹扫。8.2.3 检查清洗后主机箱内的接插件是否松动，如有松动应拧紧螺钉，必要时应拆下接插件，在接插面用绸布醮

30、中性清洁剂擦洗。8.2.4 用吹风机吹扫显示器内部的显象管和电子线路板。8.2.5 恢复显示器和主机盖板。8.2.6 操作台内部用吸尘器清扫。8.2.7 主机、显示器安装恢复，连接相关的电缆。8.3 系统恢复8.3.1 检查控制系统的供电电源(包括测量电压、检查电源端子是否松动检查)。8.3.2 检查系统的各种电源部件工作是否正常，测量+5V、+12V、+24V的电压是否正确。8.3.3 检查控制系统的电源电缆、网络电缆连接是否正确。8.3.4 所有上述检查都正确无误后，插入所有卡部件，恢复系统供电。8.4 I/O卡件测试规程此规程适用于ECS-700系统卡件及端子板的联调检验。8.4.1 检

31、验项目a. AI711-S/Hb. A0711-S/Hc. DI711-Sd. DO711-S等8.4.2 使用仪器a. 电阻箱b. 电位差计c. 万用表（五位半）d. 信号发生器e. 综合校验仪f. 直流稳压源8.4.3 检验方法在检测卡件各个信号前，都需对上位机进行组态，组入相应的信号类型、量程，再运行监控软件，进行监测或控制。各卡件检验点及跳线、接线方法参见表2-5/6/7/8/9。8.4.3.1 AI711-S/H 的检验 a. 电流信号输入卡外供电和无外供电设置时,信号接线按表2-5和表2-6定义连接。 b. 输入标准的4-20mA电流信号(校验点选5个：零点、1/4量程、1/2量程

32、3/4量程、满量程)，记录上位机各通道显示的数据，检查该数据是否满足精度要求。8.4.3.2 AO711-H的检验 a. AO711-H卡端子信号接线按表2-7说明连接。通道电压信号电流信号配电电流信号+ 不接-不接+ 不接-不接+ 不接-不接CH1123412341234CH2567856785678CH3910111291011129101112CH4131415161314151613141516CH5171819201718192017181920CH6212223242122232421222324CH7252627282526272825262728CH8293031322930

33、313229303132COM不接不接不接不接不接不接不接不接不接不接不接不接333435363334353633343536表2-5 AI711-S模块端子接线表通道电流信号配电电流信号+不接不接-+不接不接CH112341234CH256785678CH391011129101112CH41314151613141516CH51718192017181920CH62122232421222324CH72526272825262728CH82930313229303132COM不接不接不接不接不接不接不接不接3334353633343536表2-6 AI711-H模块端子接线表通道接线端子输

34、出信号（+）信号量值检测端（-）输出信号（-）信号量值检测端（+）不接CH11234CH25678CH39101112CH413141516CH517181920CH621222324CH725262728CH829303132COM不接不接不接不接33343536表2-7 AO711-H模块端子接线表通道号端子说明端子号端子说明CH1CH1a12CH1bCH2CH2a34CH2bCH3CH3a56CH3bCH4CH4a78CH4bCH5CH5a910CH5bCH6CH6a1112CH6bCH7CH7a1314CH7bCH8CH8a1516CH8bCH9CH9a1718CH9bCH10CH10

35、a1920CH10bCH11CH11a2122CH11bCH12CH12a2324CH12bCH13CH13a2526CH13bCH14CH14a2728CH14bCH15CH15a2930CH15bCH16CH16a3132CH16b公共端a3334公共端b辅助电源输出端+3536辅助电源输出端-表2-8 DI711-S端子接线表信号输入端子说明端子号端子说明CH1+12CH1- CH2+34CH2-CH3+56CH3-CH4+78CH4-CH5+910CH5-CH6+1112CH6-CH7+1314CH7-CH8+1516CH8-CH9+1718CH9-CH10+1920CH10-CH11

36、2122CH11-CH12+2324CH12-CH13+2526CH13-CH14+2728CH14-CH15+2930CH15-CH16+3132CH16-不接线3334不接线不接线3536不接线表2-9 DO711-S端子接线表 b. 在位号组态软件中强制给信号值(校验点选5个：零点、1/4量程、1/2量程、3/4量程、满量程)，并用万用表监测，记录上位机各通道显示的数据，检查该数据是否满足精度要求。8.4.3.3 DI711-S卡件的检验 a. DI711-S信号输入卡信号接线按表2-8定义说明连接。 b. 找一个合适的短接线，在对应的通道上将回路短接，记录上位机各通道显示的状态，检查

37、该状态是否正常指示。8.4.3.4 DO711-S的检验 a. DO711-S信号接线按表2-9定义连接。 b. 在操作站实时监控画面上强制给出DO点的状态，检查输出状态继电器指示灯是否正常指示，并做相关记录。8.4.4 冗余检验8.4.4.1 AI711-S/H、A0711-S/H、DI711-S、DI711-S在冗余的情况下等需做冗余检验。8.4.4.2 通过工程师站组态将相邻两槽位组成冗余槽位（偶数号槽位组态，奇数号冗余）。各卡件的指示灯如下表所示。正常工作情况下，互为冗余的卡件的Duplex指示灯一个在工作（亮）状态，一个在备用（灭）状态。测试冗余的方法步骤，用一字螺丝刀将处于工作状态

38、的卡件撬开弹出卡件，正在工作的卡件指示灯变为灭，处于备用状态卡件的指示灯立即闪烁，闪烁几秒钟之后转为常亮，此状态表明冗余切换正常。各卡件的冗余测试方法类似。LED指示灯Fault (红)Status (绿)Duplex (绿)L-Bus (绿)Supply (绿) 意义状态故障指示运行指示工作/备用通信指示辅助供电状态指示灭正常-备用通讯链路断开故障亮重故障正常工作正常正常闪-无组态-地址冲突-表2-10 AI711-S 卡件指示灯说明LED指示灯Fault (红)Status (绿)Duplex (绿)L-Bus (绿)Supply (绿) 意义状态故障指示运行指示工作/备用通信指示辅助供电

39、状态指示灭正常-备用通讯链路断开故障亮重故障正常工作正常正常闪-无组态-地址冲突-表2-11AI711-H 卡件指示灯说明LED指示灯Fault (红)Status (绿)Duplex (绿)L-Bus (绿)Supply (绿) 意义状态故障指示运行指示工作/备用通信指示辅助供电状态指示暗正常故障安全状态备用通讯链路断开故障常亮重故障正常工作正常正常闪-无组态-地址冲突- 表2-12AO711-H 卡件指示灯说明LED指示灯Fault (红)Status (绿)Duplex(绿)L-Bus (绿)Supply(绿) 意义状态故障指示运行指示工作/备用通信指示辅助供电状态指示暗正常-备用通讯链路断开故障常亮重故障正常工作正常正常闪-无组态试切换地址冲突-表2-13DI711-S模块指示灯说明LED指示灯Fault (红)Status (绿)Duplex (绿)L-Bus (绿)Supply (绿) 意义状态故障指示运行指示工作/备用通信指示辅助供电状态指示暗正常故障安全状态备用通讯链路断开故障常亮重故障正常工作正常正常闪-无组态试切换地址冲突- 表2-14DO-711-S模块指示灯说明8.5 备品备件的上机测试 从机架中拔出与待测试卡件相同的卡件，插入待测卡件，观察测试卡件的状态指示灯，应与卡件正常运行的状态指示灯相符；进入操作站的操作画面上，选
