投影机基本知识培训.ppt

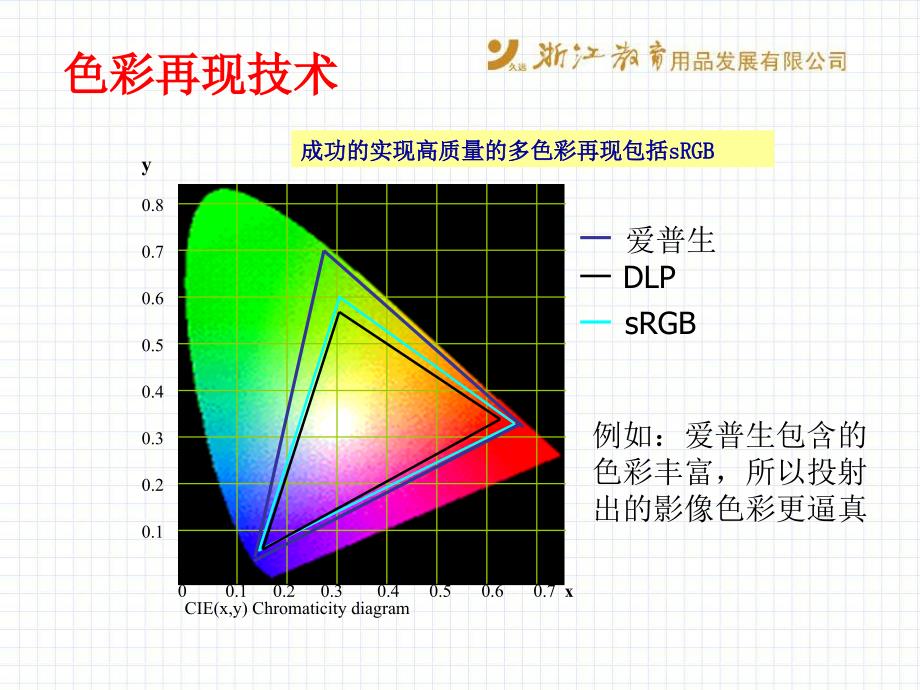

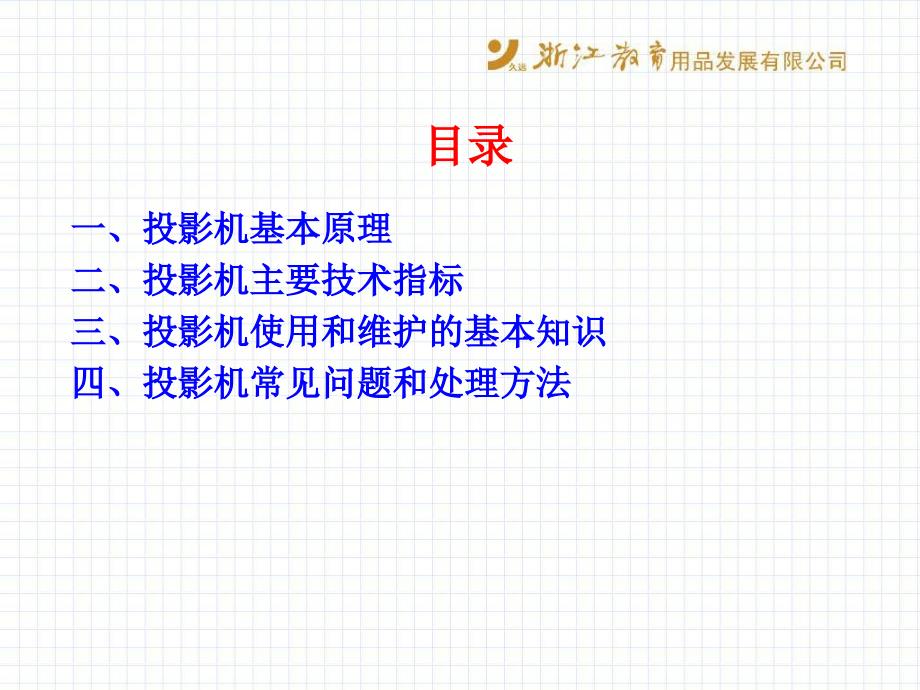

1、投影机基本知识培训投影机基本知识培训投影产品部投影产品部 2008年年3月月目录目录一、投影机基本原理一、投影机基本原理二、投影机主要技术指标二、投影机主要技术指标三、投影机使用和维护的基本知识三、投影机使用和维护的基本知识四、投影机常见问题和处理方法四、投影机常见问题和处理方法0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 x0.10.20.30.40.50.60.70.8yCIE(x,y)Chromaticity diagramsRGBDLP爱普生色彩再现技术色彩再现技术成功的实现高质量的多色彩再现包括成功的实现高质量的多色彩再现包括sRGBsRGB例如：爱普生包含的色彩丰富，

2、所以投射出的影像色彩更逼真光的构成光的构成可见的光线是一种形式的电磁波波长频率=每秒钟电磁波振荡的次数波长 x 频率=速度可见光可见光色彩的构成色彩的构成可见光线是400到700纳米的电磁波。人眼能对绿光，蓝光和红光作出反应。色彩是怎样构成的色彩是怎样构成的任何的色彩都是由绿，蓝，红三色按不同的顺序自由组合而构成。强弱亮度低亮度高一、投影机基本原理一、投影机基本原理投影机的发展到目前为止主要经历了四个阶段，分别通过四种典型的显示技术来加以实现:1、CRT投影技术2、LCD投影技术(通称液晶投影技术)3、DLP投影技术(通称数码投影技术)4、LCOS投影技术一、投影机基本原理一、投影机基本原理C

3、RT三枪投影机三枪投影机CRT：阴极射线管。CRT是实现最早、应用最为广泛的一种显示技术。CRT投影机可把输入信号源分解成R（红）、G（绿）B（蓝）三个CRT管的荧光屏上，荧光粉在高压作用下发光系统放大、会聚、在大屏幕上显示出彩色图像。光学系统与RT管组成投影管，通常所说的三枪投影机就是由三个投影管组成的投影机。CRT技术成熟，显示的图像色彩丰富，还原性好，具有丰富的几何失真调整能力；但其重要技术指标图像分辨率与亮度相互制约，直接影响CRT投影机的亮度值。CRT投影机操作复杂，特别是会聚调整繁琐，机身体积大，只适合安装于环境光较弱、相对固定的场所，不宜搬动。一、投影机基本原理一、投影机基本原理

4、LCD投影机技术投影机技术LCD投影机分为液晶板和液晶光阀两种。投影机利用液晶的光电效应，即液晶分子的排列在电场作用下发生变化，影响其液晶单元的透光率或反射率，从而影响它的光学性质，产生具有不同灰度层次及颜色的图像。一、投影机基本原理一、投影机基本原理液晶板投影机的成像器件是液晶板，也是一种被动式的投影方式。利用外光源UHP或UHE（冷光源），三块LCD板设计的把强光通过分光镜形成RGB三束光，分别透射过RGB三色液晶板；信号源经过模数转换，调制加到液晶板上，控制液晶单元的开启、闭合，从而控制光路的通过断，再经镜子合光，由光学镜头放大，显示在大屏幕上。目前使用最广泛的投影机（EPSON、索尼、

5、日立、松下、三洋、NEC等品牌)一、投影机基本原理一、投影机基本原理DLP投影技术DLP是以DMD（DigitalMicormirrorDevice)数字微反射器作为光阀成像器件。DLP投影机的技术关键点如下：首先是数字优势。数字技术的采用，使图像灰度等级达256-1024级，色彩达2563-10243种，图像噪声消失，画面质量稳定，精确的数字图像可不断再现，而且历久弥新。其次是反射优势。反射式DMD器件的应用，使成像器件的总光效率达60%以上，对比度和亮度的均匀性都非常出色。在DMD块上，每一个像素的面积为16m16，间隔为1m。根据所用DMD的片数。DLP投影机可分为：单片机、两片机、三片

6、机。目前台湾制造使用最广泛的投影机（明基、联想、夏普、东芝、奥图玛等品牌)一、投影机基本原理一、投影机基本原理一、投影机基本原理一、投影机基本原理输入信号分解成RGB数据。该数据继而被写入到DMD上的SRAM（静态存储器）上。白色光线通过聚光镜被集中在分色轮上。通过分色轮的光线然后在DMD表面成像。当分色轮旋转时，红、绿、蓝三色光不断地投影到DMD上。因此，当红色光线投影到DMD上时，微镜根据显示信息所需红色的多少和位置来决定其“开启”状态。人的视觉系统综合红、绿、蓝信息所看到的是一个全色的图像，在DMD上的成像内容通过投影镜头可以投影到一个大屏幕上。二、投影机主要技术指标二、投影机主要技术指

7、标1、分辨率1600*1200（UXGA）1280*1024（SXGA）1024*768（XGA）800*600（SVGA）640*480（VGA）二、投影机主要技术指标二、投影机主要技术指标分辨率分辨率：标准分辨率标准分辨率和压缩分辨率压缩分辨率标准分辨率标准分辨率：指投影机投出的图像原始分辨率，也叫真实分辨率和物理分辨率。标准分辨率标准分辨率：LCD液晶板的分辨率。在LCD液晶板上通过网格来划分液晶体，一个液晶体为一个像素点。那么，输出分辨率为1024768时，就是指在LCD液晶板的横向上划分了1024个像素点，竖向上划分了768个像素点。标准分辨率越高，则可接收分辨率的范围越大，则投影机

8、的适应范围越广。通常用标准分辨率来评价液晶投影机的档次。压缩分辨率压缩分辨率：决定图像清晰程度的是标准分辨率，决定投影机的适用范围的是压缩分辨率。二、投影机主要技术指标二、投影机主要技术指标亮度亮度：一般用ISO21118流明和ANSI流明表示ANSI是美国国家标准局（ANSI）制定测量投影机光通量的方法，即投影机与幕之间距离：2.4米；幕为60英寸；把画面分成“田”字型，纯暗环境用测光笔测量投影画面的9个交叉点的亮度；求出9个点亮度的平均值，就是ANSI流明。ISO(theInternationalOrganizationforstandardiztion)的中文名称是国际标准化组织，ISO

9、是为实现国际标准化而成立的组织，ISO成员是通过技术活动的交流来发展国际标准的国际团体。ISO/IEC21118：2005(E)文件里规定了关于投影机的各种标准，包括投影机的亮度检测标准，技术用语的标准，噪音测量等随着日本投影机品牌销量在全球的增加，特别是中国市场的高占有率，并面对各产家在“ANSI”标称方面的极不规范性，2006年1月，日本成立了投影机厂商协会，一致要求采用了“ISO”标准来进行新的标定，从而诞生了新的测量标准-“ISO”标准。二、投影机主要技术指标二、投影机主要技术指标液晶板液晶板:LCD投影机一般有R（红色）G（绿色）B（蓝色）三块液晶板液晶板的尺寸大小影响了其价格和体积

10、在三年时间内，液晶板的尺寸从1.3英寸-0.9英寸-0.8英寸-0.7英寸-0.63英寸-0.55英寸在液晶板变化过程中,前后同为3000流明的投影机价格差距明显。二、投影机主要技术指标二、投影机主要技术指标光亮均匀值光亮均匀值是指最亮与最暗部分的差异值，就是投影机投射至屏幕，其四个角落的亮度与中心点亮度的比值。1、一般将中间定义为100%。任何投影机投射出的画面都会出现中心区域与四角的亮度不同的现象，均匀度反映了边缘亮度与中心亮度的差异，用百分比来表示。当然，理想的均匀度是100，均匀度越高，画面的亮度一致性越好。2、一般现在的投影机的画面均匀度都在85%以上，有些出色的投影机可以达到95%

11、以上。二、投影机主要技术指标二、投影机主要技术指标对比度对比度是画面黑与白的比值，也就是从黑到白的渐变层次。比值越大，从黑到白的渐变层次就越多，从而色彩表现越丰富。对比度，它采用ISO标准测试方法测试对比度，ISO对比度测试方法采用16块黑白相间色块，8个白色区域亮度平均值和8个黑色区域亮度平均值之间的比值即为ISO对比度。二、投影机主要技术指标二、投影机主要技术指标投影机端口投影机端口:投影机作为一种输出设备，一般有：1-2路的计算机输入接口1路视频输入接口（DVD、录象机等）、S视频输入 1路计算机输出接口RS232C串口二、投影机主要技术指标二、投影机主要技术指标投影机灯泡投影机灯泡:目

12、前的采用的光源主要包括：UHP灯、UHE灯和金属卤素灯UHPUHP：UHP灯泡是一种理想的冷光源。UHP灯产生冷光，外形小巧，在相同功耗下，能产生大光量，寿命较长，当衰竭时，即刻熄灭。优点是使用寿命长，一般可以正常使用4000小时以上，亮度衰减很小。UHE：UHE灯泡也是一种冷光源，UHE灯泡是目前中档投影机中广泛采用的理想光源。优点是价格适中，在使用4000小时以前亮度几乎不衰减。三、投影机使用和维护的基本知识三、投影机使用和维护的基本知识目前中小学的课堂教学中，投影机正扮演着一个越来越重要的角色。由于投影机是一种精密电子产品，它集机械、液晶或DMD、电子电路技术于一体，并且其价格较为昂贵。

13、那么在投影机使用过程中应该注意哪些事项，以达到延长投影机使用寿命，节约教学成本，最大化的利用投影机的功能：三、投影机使用和维护的基本知识三、投影机使用和维护的基本知识1防尘问题是投影机使用和维护的首要问题防尘问题是投影机使用和维护的首要问题由于投影机液晶板一般都由专门的风扇以每分钟几十升的空气流量对其进行送风冷却，高速气流经过滤尘网时可能夹带微小尘粒，液晶板成像时极易产生静电而吸附微小尘粒，这将对投影画面产生不良影响。投影机的机壳上一般都有开槽或开口用于通风，空气的入口设有空气过滤器，它在投影机工作时过滤灰尘和污染物。如果不及时清理它，极易堵塞投影机通风口而造成故障。因此1、保持使用环境的通风

14、干净、整洁。2、一定要严禁吸烟，因烟尘微粒更容易吸附在光学系统中。3、此要经常或定期清洗进风口处的滤尘网。及时地、定期地为投影机进行专业、有效的除及时地、定期地为投影机进行专业、有效的除尘，是维护投影机最好的方法。尘，是维护投影机最好的方法。三、投影机使用和维护的基本知识三、投影机使用和维护的基本知识2 2、防热、防潮是使用、维护投影机的基本知识、防热、防潮是使用、维护投影机的基本知识1、在使用过程中，其内部较高的气温容易对投影机造成损害。目前的多晶硅LCD板都是比较怕高温，较新的机型在LCD板附近都装有温度传感器，当进风口及滤尘网被堵塞，气流不畅时，投影机内温度会迅速升高，这时温度传感器会

15、报警并立即切断灯源电路。所以，保持进风口的畅通，及时清洁过滤网十分必要。因此要注意让投影机有良好的通风散热条件。第一，要保证投影机通风口畅通，通风口分进风口和出风口，进风口一般在它的底部，出风口在它的后面，所以不要使其底部和支撑面贴得太近，也不要在通风孔处放置任何东西，以免通风不畅，影响散热。三、投影机使用和维护的基本知识三、投影机使用和维护的基本知识而吊顶安装的投影机，要保证房间上部空间的通风散热。当我们吊装投影机后，往往只注意周围的环境，而忘了热空气上升的问题，在天花板上工作的投影机，其周围温度与下面有很大差别，所以，不能忽视这点。第二、要经常清理空气过滤网，一般用吸尘器吸干净网上灰尘杂物

16、然后用清水洗净后重新装好。（建议1-2月清理一次）第三，在天气炎热并且室内通风不好时，可用风扇帮助散热，这样可以保护投影机，延长其使用寿命，并且避免了投影机因过热而自动保护停机，影响正常教学。2 2、在某些多雨的季节，尤其是在南方地区，很容易导致投影机体内部件受潮、发霉，从而影响投影效果，缩短机器的使用寿命。三、投影机使用和维护的基本知识三、投影机使用和维护的基本知识3 3、取放、使用时严防强烈的冲撞、挤压和震动、取放、使用时严防强烈的冲撞、挤压和震动 因为强震能造成液晶片的位移，影响放映时三片LCD的会聚，出现RGB颜色不重合的现象，而光学系统中的透镜，反射镜也会产生变形或损坏，影响图像投

17、影效果，而变焦镜头在冲击下会使轨道损坏，造成镜头卡死，甚至镜头破裂无法使用。尤其值得注意的是投影机刚开机的时候切忌随意挪动，因为此时光源灯泡正在点亮，灯丝处于半熔状态，震动很容易造成灯泡炸裂。三、投影机使用和维护的基本知识三、投影机使用和维护的基本知识4 4、投影机灯泡使用中的注意点：、投影机灯泡使用中的注意点：目前大部分投影机使用冷光源灯泡(UHE或UHP)，在点亮状态时，灯泡两端电压60-80V左右,球泡内气体压力大于10kg/cm,温度则有上千度,灯丝处于半熔状态。1、在开机状态下严禁震动，搬移投影机，以防灯泡炸裂。2、按下关机按钮后，投影机的电源指示灯会变成红色，注意此时要等待2-3分

18、钟(一般夏季工作时间长于冬季)，散热风扇仍然会高速旋转，此时不能马上断开电源或拔下电源线。，要让机器散热完成后自动停机，在机器尚热状态断电造成的损坏是投影机最常见的返修原因之一。三、投影机使用和维护的基本知识三、投影机使用和维护的基本知识 3、如果本地经常停电，要考虑使用UPS电源。(配备指标，可按投影机额定功率乘1.5倍选择功率数，延时的时间按15分钟考虑)。4、要是投影灯泡长时间工作的话，投影机内部的可能会散发出大量热量，这些热量就会导致投影机内部的温度快速增长，由于投影机灯泡内壁的石英在高温条件下会产生失透现象，从而出现白色的斑点，所以失透处大量阻挡光线，使该局部区域温度异常升高，进而引

19、起失透区域进一步扩大，从而使亮度迅速衰减，并且很可能导致灯泡爆炸。因此，尽量我们一定要注意让投影机每次工作的持续时间不能超过四小时。三、投影机使用和维护的基本知识三、投影机使用和维护的基本知识 5、减少开机次数对灯泡寿命有益。如果频繁开关投影机电源的话，会对投影灯泡产生很大的电流冲击，投影灯泡也就会很容易损坏。为了避免这些灯泡的受损，我们尽量不要频繁地开关投影机。同时还请记住，在关闭投影机后要是想重新开机的话，就耐心等待5分钟左右。三、投影机使用和维护的基本知识三、投影机使用和维护的基本知识5、确保电源的“同一性”投影机对其连接的电源规格也进行了严格的规定（必须是带有可靠接地的三相电源）。用户

20、在将投影机连接到电源插座上时，应注意电源电压的标称值，机器的地线和电源极性，并要注意接地。这是由于当投影机与信号源（如PC机）连接的是不同电源时，两零线之间可能存在较高的电位差。当用户带电带电插拔信号线或其他电路时，会在插头插座之间发生打火现象，损坏信号输入电路，不但有可能会使灯泡不能正常工作，而且还有可能损坏投影机，严重的话还能引起火灾事故。因此，我们严禁带电插拔电缆，最好使用随机附带的电源线，同时保证与电源线相连的插座要接地可靠。三、投影机使用和维护的基本知识三、投影机使用和维护的基本知识6、开关电源注意先后顺序投影机供电电源部分负担着给投影机内部电路和投影机灯泡供电的任务，要是不按照正确

21、顺序关闭投影机电源的话，那么灯泡可能会和投影机电路部分的电源一起关闭，投影机内部的风扇电源也会随之停止工作，这样灯泡以及投影机在工作过程中产生的大量热量不能及时通过风扇排除出来，很有可能会导致灯泡爆炸。不少刚刚开始接触投影机的用户，往往很随意地频繁开关投影机，其实投影机对其电源的打开和关闭是严格规定的，否则可能会损坏灯泡或者投影机的。通常情况下，我们在打开投影机时，应该首先接通电源，再按一下投影机控制面板中的“POWER”键，直到出现的LAMP指示绿灯不闪烁为止。关机时不能直接断掉电源，而应该先连续按二下住“POWER”键，直到LAMP指示红灯不闪、投影机散热风扇停止转动为止，最后再切断电源。

22、四、投影机常见问题和处理方法四、投影机常见问题和处理方法1、投影机连接笔记本电脑，无输出图象？投影机连接笔记本电脑，无输出图象？笔记本电脑外接显示设备时，通常有四种显示输出控制。1、笔记本液晶屏亮，外接显示设备（投影机）亮、笔记本液晶屏亮，外接显示设备（投影机）不亮、笔记本液晶屏不亮，外接显示设备（投影机）亮、笔记本液晶屏不亮，外接显示设备（投影机）不亮解决：只需按下笔记本电脑键盘功能键进行切换即可。四、投影机常见问题和处理方法四、投影机常见问题和处理方法2、投影机输出图像不稳定，有条纹波动？投影机输出图像不稳定，有条纹波动？A、投影机电源信号与信号源电源信号不共地。B、信号输入电路故障。解决

23、A、将投影机与信号源设备电源线插头插在同一电源接线板上，并将电源接线板的地线可靠接地。B、送授权技术服务中心检修。3 3、投影图像重影？、投影图像重影？A、连接电缆（VGA线）性能不良，传输距离过长。B、信号接口电路故障。解决：A、更换信号线，增加一只VGA放大器(注意与设备接口的匹配问题)B、送授权技术服务中心检修。四、投影机常见问题和处理方法四、投影机常见问题和处理方法4、投影画面出现部分或条状偏色现象？投影画面出现部分或条状偏色现象？投影机内部的光学镜片位置发生了偏移。解决方法：送授权技术服务中心维修。5、投射图像出现整体缺色或偏色投射图像出现整体缺色或偏色 现象？现象？A、VGA 电

24、缆没有插好或接头的针脱焊。B、光学系统有问题。解决方法：A、插好VGA线或重新焊接VGA接头。B、送授权技术服务中心维修。四、投影机常见问题和处理方法四、投影机常见问题和处理方法6、投影机、投影机有正常启动画面没有信号有正常启动画面没有信号？A、连接线脱落。B、投影机信号选择与信号源不一致C、投影机主板有问题。D、计算机输出端口故障。解决方法：A、正常连接信号线。B、正确选择信号源输入接口。C、送授权技术服务中心维修。D、调换计算机。7 7、投影机灯泡指示灯红灯闪烁且无光线投出？投影机灯泡指示灯红灯闪烁且无光线投出？投影机灯泡烧坏或炸裂。解决方法：更换新灯泡。四、投影机常见问题和处理方法四、投

25、影机常见问题和处理方法8 8、投影机灯泡指示灯温度指示红灯闪烁但有光线投出投影机灯泡指示灯温度指示红灯闪烁但有光线投出？A、灯泡使用寿命已到 B、散热不良 解决方法：A、重新更换灯泡。B、降温或进风口除尘9 9、投影机电源指示灯与灯泡指示灯一起闪烁？、投影机电源指示灯与灯泡指示灯一起闪烁？投影机内部电路出现故障 解决方法：送授权技术服务中心维修。1010、投影机指示灯正常但无法开机投影机指示灯正常但无法开机？A、控制系统串口码出现问题。B、遥控器电池用尽 解决方法：A、重新学码。B、更换遥控器电池四、投影机常见问题和处理方法四、投影机常见问题和处理方法1111、投影无信号，画面出现信号不支持或

26、水平、垂直不投影无信号，画面出现信号不支持或水平、垂直不支持支持？投影机主板芯片老化 解决方法：送授权技术服务中心维修，更换主板。1212、投影视频信号画面出现波纹、投影视频信号画面出现波纹？视频信号线屏蔽不良 解决方法：更换视频信号线或视频信号线接地1313、投影画面偏暗，无法看清？投影画面偏暗，无法看清？A A、灯泡亮度衰减 B、光引擎内吸入大量灰尘。须进行整机清洗 解决方法：A、重新更换灯泡。B、送技术服务中心进行整机清洗 四、投影机常见问题和处理方法四、投影机常见问题和处理方法1414、使用过程中突然自动熄灯，温度指示灯闪红灯使用过程中突然自动熄灯，温度指示灯闪红灯,但过一但过一会儿可

27、以重新开灯？会儿可以重新开灯？投影机使用过程中因散热不良造成过热保护，自动启动了热保护电路，造成断电。解决方法：清理通风口和空气过滤网1515、投影机使用一段时间后，画面出现了不规则的斑点投影机使用一段时间后，画面出现了不规则的斑点？投影机使用较长时间后，机内会吸入灰尘，附着在液晶板或光机的镜片上。解决方法：送技术服务中心进行整机清洗 四、投影机常见问题和处理方法四、投影机常见问题和处理方法16、接上电源，投影机电源指示灯不亮接上电源，投影机电源指示灯不亮？A、投影机电源没开B、投影机电源烧坏或整流器烧坏。解决方法：A、打开电源 B、送技术服务中心更换投影机电源或整流器17、投影机开机后绿灯闪

28、但无灯光射出，过后灯泡红灯闪投影机开机后绿灯闪，但无灯光射出，过后灯泡红灯闪？A、灯泡烧坏B、整流器损坏，无法点亮灯泡解决方法：A、更换新灯泡B、更换投影机整流器四、投影机常见问题和处理方法四、投影机常见问题和处理方法18、投影机倒置开机一段时间关机保护，但正投时正常？投影机倒置开机一段时间关机保护，但正投时正常？投影机温感器松脱 解决方法：送技术服务中心调整19、画面图像十分模糊画面图像十分模糊？A、镜头、光学引擎脏。B、镜头出现机械损坏，手动自动均无法对焦。解决方法：送技术服务中心清洗和维修。四、投影机常见问题和处理方法四、投影机常见问题和处理方法20、投影画面只、投影画面只显示计算机屏

29、幕的部分区域显示计算机屏幕的部分区域？投影机的分辨率和计算机的分辨率不一致。解决方法：将计算机的显示分辨率调整到与投影机相一致。21、投影画面出现显示为竖线、不规则曲线的现象？、投影画面出现显示为竖线、不规则曲线的现象？A、投影机镜头不清晰B、投影机同步未调好。解决方法：A、清洗投影机镜头。B、调整投影机上的同步和跟踪设置。22、开机后灯能点亮且有灯光持续几秒，过后指示灯闪开机后灯能点亮且有灯光持续几秒，过后指示灯闪红灯红灯？投影机内部主板或电源故障。解决方法：送技术服务中心检测维修。23、开机后直接开机后直接“TEMP”指示灯红灯闪指示灯红灯闪？投影机风扇被卡或者已损坏不能工作。解决方法：A、检查是否有异物卡住能见到的风扇。B、送技术服务中心检测维修。四、投影机常见问题和处理方法四、投影机常见问题和处理方法Thanks!Thanks!
