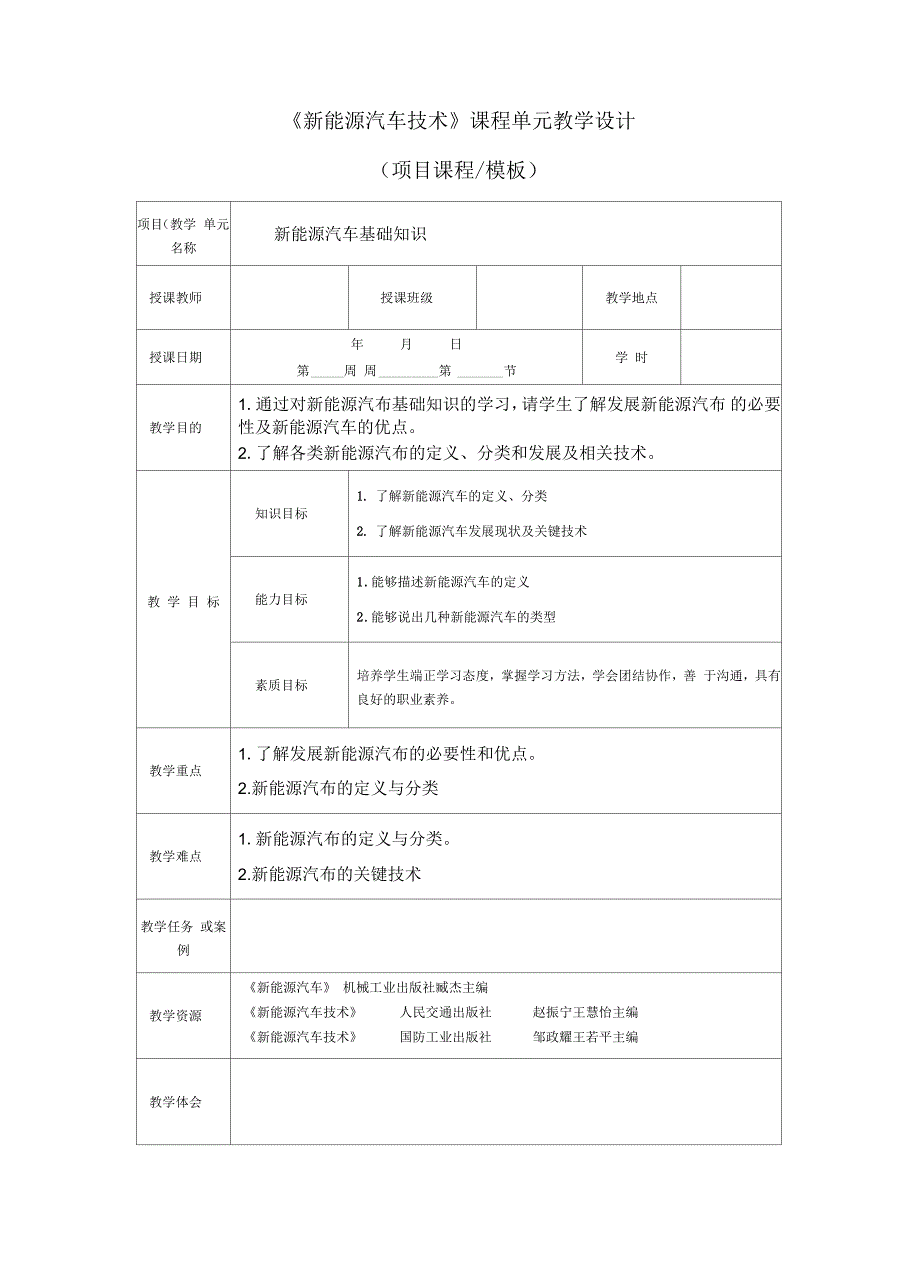

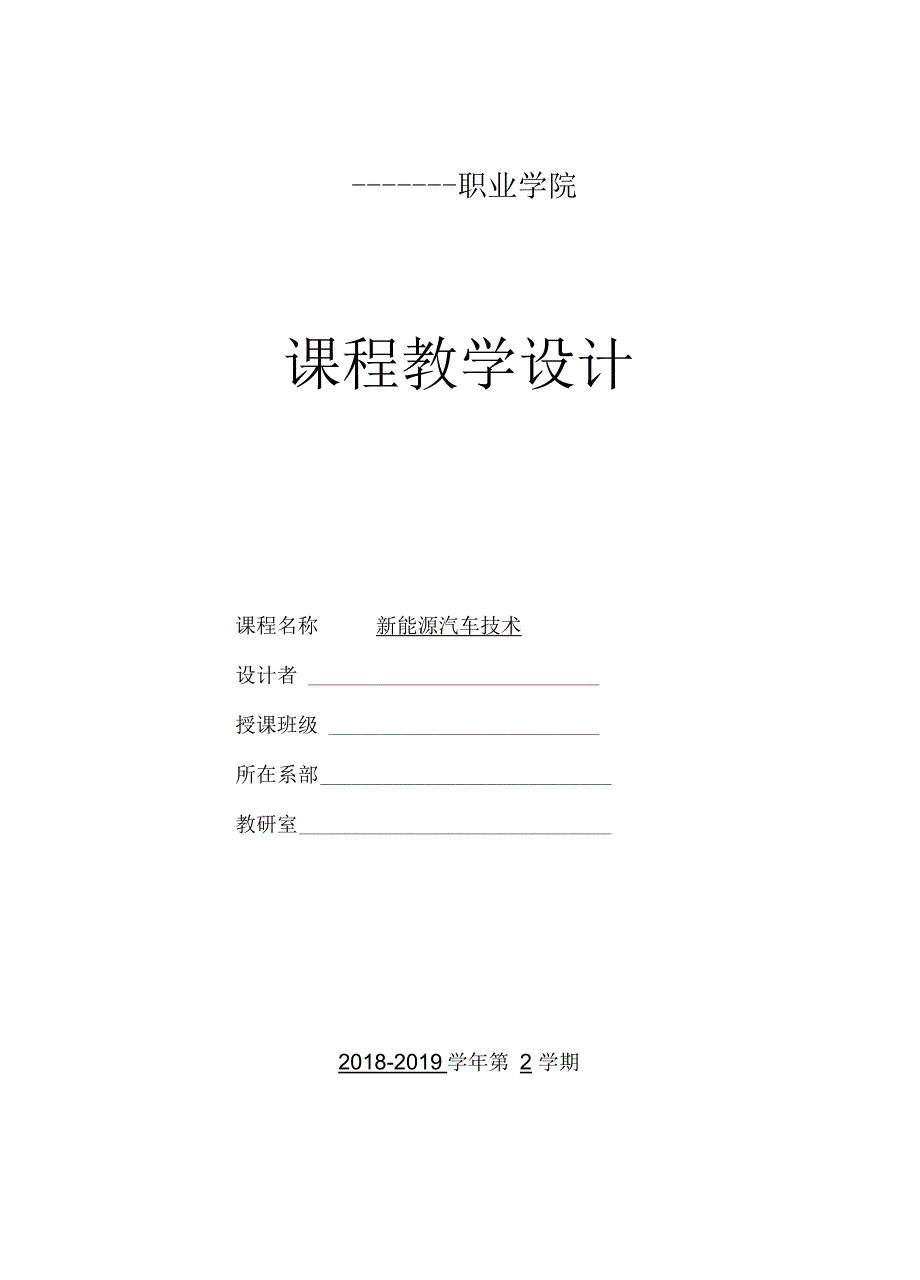

1、职业学院课程教学设计课程名称新能源汽车技术设计者授课班级所在系部教研室2018-2019学年第 2 学期新能源汽车技术课程单元教学设计(项目课程/模板)项目(教学 单元)名称新能源汽车基础知识授课教师授课班级教学地点授课日期年月日第周 周第节学 时教学目的1 .通过对新能源汽布基础知识的学习,请学生了解发展新能源汽布 的必要性及新能源汽车的优点。2 .了解各类新能源汽布的定义、分类和发展及相关技术。教 学 目 标知识目标1. 了解新能源汽车的定义、分类2. 了解新能源汽车发展现状及关键技术能力目标1 .能够描述新能源汽车的定义2 .能够说出几种新能源汽车的类型素质目标培养学生端正学习态度,掌握
2、学习方法,学会团结协作,善 于沟通,具有良好的职业素养。教学重点1 .了解发展新能源汽布的必要性和优点。2 .新能源汽布的定义与分类教学难点1 .新能源汽布的定义与分类。2 .新能源汽布的关键技术教学任务 或案例教学资源新能源汽车 机械工业出版社臧杰主编新能源汽车技术人民交通出版社赵振宁王慧怡主编新能源汽车技术国防工业出版社邹政耀王若平主编教学体会教学过程设计教学步骤教学内容教学活动设计教学时间m min)任务一新能源汽车定义和分类一、任务引入(时间:5分钟)【知识回顾】汽车的发明极大的缩短了人与人之间的距离, 方便了人类的生活,已经成为当今社会的重要 交通工具,随着汽车保有量的大幅度增加,

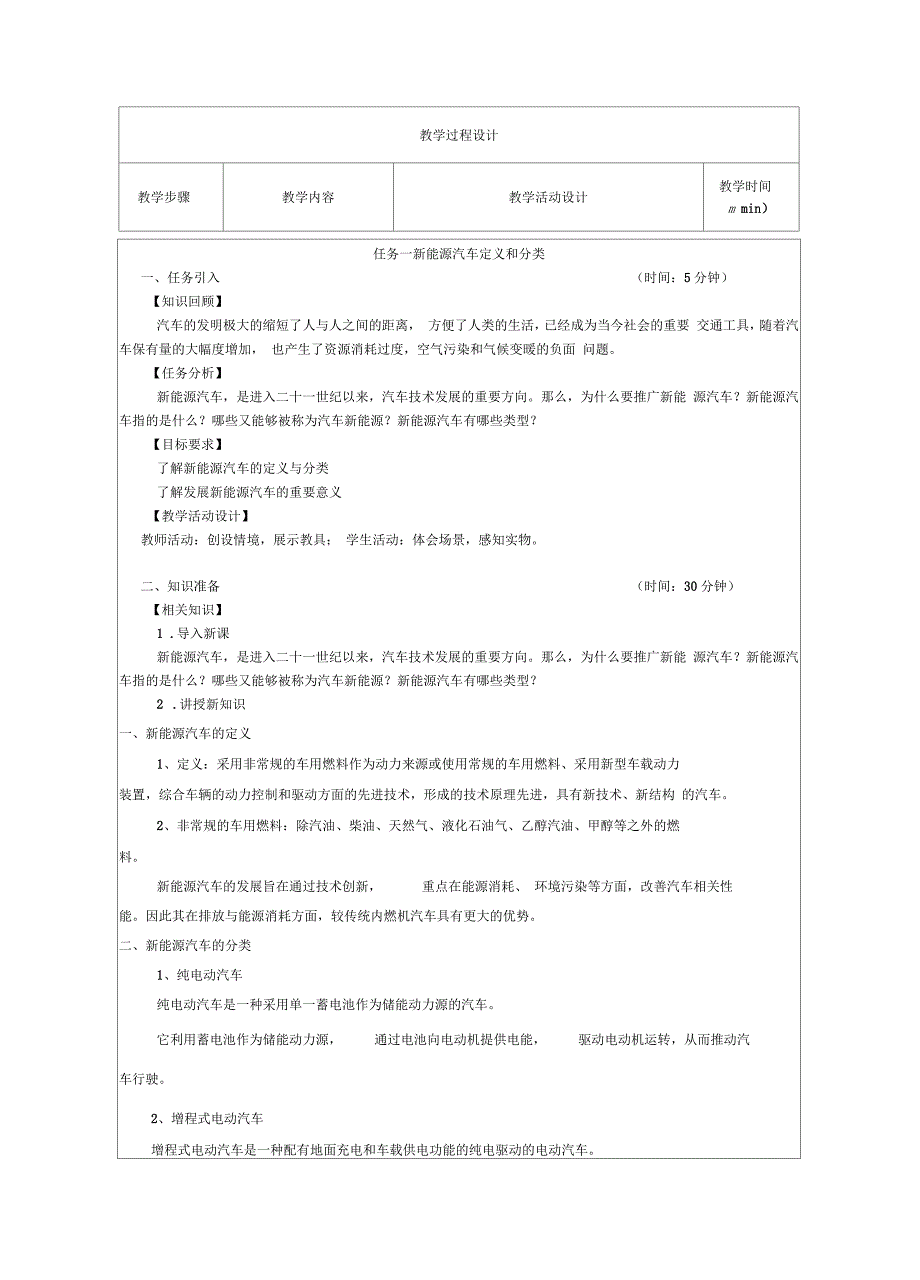

3、也产生了资源消耗过度,空气污染和气候变暖的负面 问题。【任务分析】新能源汽车,是进入二十一世纪以来,汽车技术发展的重要方向。那么,为什么要推广新能 源汽车?新能源汽车指的是什么?哪些又能够被称为汽车新能源?新能源汽车有哪些类型?【目标要求】了解新能源汽车的定义与分类了解发展新能源汽车的重要意义【教学活动设计】教师活动:创设情境,展示教具; 学生活动:体会场景,感知实物。二、知识准备(时间:30分钟)【相关知识】1 .导入新课新能源汽车,是进入二十一世纪以来,汽车技术发展的重要方向。那么,为什么要推广新能 源汽车?新能源汽车指的是什么?哪些又能够被称为汽车新能源?新能源汽车有哪些类型?2 .讲授
4、新知识一、新能源汽车的定义1、定义:采用非常规的车用燃料作为动力来源或使用常规的车用燃料、采用新型车载动力装置,综合车辆的动力控制和驱动方面的先进技术,形成的技术原理先进,具有新技术、新结构 的汽车。2、非常规的车用燃料:除汽油、柴油、天然气、液化石油气、乙醇汽油、甲醇等之外的燃料。新能源汽车的发展旨在通过技术创新,重点在能源消耗、 环境污染等方面,改善汽车相关性能。因此其在排放与能源消耗方面,较传统内燃机汽车具有更大的优势。二、新能源汽车的分类1、纯电动汽车纯电动汽车是一种采用单一蓄电池作为储能动力源的汽车。它利用蓄电池作为储能动力源,通过电池向电动机提供电能,驱动电动机运转,从而推动汽车行
5、驶。2、增程式电动汽车增程式电动汽车是一种配有地面充电和车载供电功能的纯电驱动的电动汽车。其运行模式可以根据需要处于纯电动模式、增程模式或混合动力模式,是介于纯电动汽车和混合动力电动汽车之间的一种过渡车型,具有纯电动汽车和混合动力电动汽车的特征,有人把它划分为纯电动汽车范畴,也有人把它划分为混合动力电动汽车范畴,认为它是一种插电式串联混合动力电动汽车。3、混合动力电动汽车混合动力电动汽车是指驱动系统由两个或多个能同时运转的单个驱动系统联合组成的车 辆。车辆的行驶功率,依据实际的车辆行驶状态,由单个驱动系统单独或多个驱动系统共同提供,因各个组成部件布局方式和控制策略的不同混合动力汽车,有多种形式
6、混合动力电动汽车一般又分为常规混合动力电动汽车和插电式混合动力电动汽车。4、燃料电池电动汽车燃料电池电动汽车是利用氢气和空气中的氧在催化剂的作用下,在燃料电池中经电化学反应产生的电能作为主要动力源驱动的汽车。燃料电池电动汽车实质上是一种纯电动汽车,主要区别在于动力电池的工作原理不同,一般来说,燃料电池是通过电化学反应将化学能转化为电能,电化学反应所需的还原剂一般采用氢气,氧化剂则采用氧气?因此最早开发的燃料电池电动汽车都是直接采用氢燃料,氢气的储存可以采用液化氢、压缩氢气或金属氢化物储氢等形式。5、其他新能源汽车其他新能源汽车类型很多,没有统一标准。生物燃料汽车、氢发动机汽车、太阳能汽车及使用
7、超级电容器、飞轮等高效储能器的汽车,都属于其他新能源汽车。有人把天然气汽车、液化石油气汽车、乙醇燃料汽车、甲醇燃料汽车等也划分为新能源汽车。【教学活动设计】教师活动:讲授知识,讲演结合;学生活动:理解结构、原理、性能。三、任务实施(时间:45分钟)【任务实施】新能源汽车的认识1 .基本设备一台混合动力汽车、一台电动汽车。2 .操作步骤认识新能源汽车的结构特点、各系统基本组成。3 .具体操作【步骤一】示范操作【步骤二】学生操作训练或课堂实践4 .适任评估对任务效果进行检验评价。1 .评估要素结合能力要求2 .评估标准操作准确、熟练(100% X满分);操作准确、较为熟练(80% X满分);熟练程
8、度一 般、能完成操作(60% x满分);【教学活动设计】教师活动:示范操作,突出要领; 学生活动:工学结合,学做合一。四、项目拓展(时间:5分钟)不同新能源的优缺点。五、课堂总结(时间:5分钟)【任务总结】通过对普通燃油汽车与新能源汽车的对比,掌握新能源汽车的概念, 根据驱动汽车的能量不同,掌握新能源汽车的类型。【教学活动设计】教师活动:知识归纳;学生活动评价.;学生活动:提问;分享交流 六、课后实践(时间:20分钟)【自主学习】1 .布置作业课后习题2 .课外任务3 .知识链接任务二新能源汽车的发展一、任务引入(时间:5分钟)【知识回顾】1 .新能源汽车的定义2 . 新能源汽车的分类【任务分
9、析】2008年经济危机之后,面对全球范围日益严峻的能源形势和环保压力。世界主要汽车生产 国都把发展新能源汽车作为提高产业竞争能力、保持经济社会可持续发展的重大战略举措,新能源汽车产业成为全球各国竞相追逐的战略性新兴产业之一。目前,新一轮的新能源汽车研发、示范和产业化已经开始,而且得到各国政府和企业的高度重视,新能源汽车正处于产业爆发前期阶段。各国新能源汽车的发展现状怎样?带着问题我们一起进入下面的学习吧。【目标要求】了解国内外新能源汽车发展现状及趋势。【教学活动设计】教师活动:创设情境,展示教具;学生活动:体会场景,感知实物。二、知识准备(时间:40分钟)【相关知识】1 .导入新课2008年经
10、济危机之后,面对全球范围日益严峻的能源形势和环保压力。世界主要汽车生产 国都把发展新能源汽车作为提高产业竞争能力、保持经济社会可持续发展的重大战略举措,新能源汽车产业成为全球各国竞相追逐的战略性新兴产业之一。目前,新一轮的新能源汽车研发、示范和产业化已经开始,而且得到各国政府和企业的高度重视,新能源汽车正处于产业爆发前期阶段。各国新能源汽车的发展现状怎样?带着问题我们一起进入下面的学习吧。2 .讲授新知识一、国内新能源汽车的发展1、2001年,新能源汽车研究项目被列入国家“十五”期间的“863”重大科技课题。2、2006年6月,“十一五”的“ 863”计划节能与新能源汽车重大项目通过论证。3、
11、20062007年,中国新能源汽车产业取得了重大的发展4、2008年至今,新能源汽车在国内已呈全面出击之势。二、国外新能源汽车的发展1、美国新能源汽车发展现状2、日本新能源汽车发展现状3、法国新能源汽车发展现状4、德国新能源汽车发展现状欧洲国富新能源汽车政策国家新耐昂.“策英国跌若向,低瞒汽4项目h懒j它英精已更持料前眼汽年的友麻:20C7年修中汽年保有端桶制1恃单向距离一朝化碳排拔量送行包F羽地征收r抵公丰年钠戈惠税率讷手,高公4m法或国加早在19疣年政府N.走了责片邕到汽车友妻到优惠攻黄,对可孜买每辆电加3车旌供单高15万.去郎工用贴【口箕年】。门就埔百科生吉布四件博植人4澄元,甲干州意加
12、缶1洁洁通能遍温* u倬国帝国的是有税啊法中对沃干替代爆科亢篇了一些忧香比童,第201。年时.每年的疣收醇助明理科3Mg元,到3M年时将注目bMW元。隔耳瑞恩政府将向螃口露菜“的壮宾再提也:天瑞典克郎的次帕,比可卜妁1在加西丹猿土彳万端郎,WOC油门焉而.二口磕牢的行扣t荷:在丽至的厮为了题曲用户购耳达乳际T标:营城青中山此件W埴瞋型好号右巧汽车标?用(1的)的;0,曲向i 1划入700=Tl IOCWu:归鹏犯;进入21世纪,国外各大汽车公司纷纷制订新的新能源汽车开发计划。在这个“环保竞技场”上,包括通用、奔驰、大众、宝马、丰田、本田、福特、克莱斯勒、日产等先行者,更是当仁不 让地扮演了新能
13、源车的主角。【教学活动设计】教师活动:讲授知识,讲演结合;学生活动:理解结构、原理、性能。三、任务实施(时间:分钟)四、项目拓展(时间:40分钟)我国各汽车制造企业新能源汽车介绍。五、课堂总结(时间:5分钟)【任务总结】通过对国内外(包括美国、日本、德国、法国、中国)新能源汽车发展现状的分析,可以对新型能源汽车有较全面的了解,以便更好的发展我国新能源汽车。【教学活动设计】教师活动:知识归纳;学生活动评价.;学生活动:提问;分享交流 六、课后实践(时间:20分钟)【自主学习】1 .布置作业课后习题2 .课外任务3 .知识链接任务三新能源汽车技术路线及关键技术一、任务引入(时间:5分钟)【知识回顾
14、1 .新能源汽车的定义、分类2 .国内个新能源汽车发展现状及趋势【任务分析】在过去的十几年里我国在纯电动、混合动力及燃料电池汽车,电池、电机及其管理控制技术开发,整车控制与集成等关键技术均取得了较大改进与突破。在电动汽车科技发展“十二五”专 项规划中,也明确提出了我国电动汽车发展的技术路线和需要突破的关键技术。下面我们一起进入新能源汽车技术路线及关键技术的学习。【目标要求】1 .了解新能源汽车的技术路线2 .掌握新能源汽车“三纵三横”关键技术【教学活动设计】教师活动:创设情境,展示教具; 学生活动:体会场景,感知实物。二、知识准备(时间:40分钟)【相关知识】1 .导入新课在过去的十几年里我
15、国在纯电动、混合动力及燃料电池汽车,电池、电机及其管理控制技术开发,整车控制与集成等关键技术均取得了较大改进与突破。在电动汽车科技发展“十二五”专 项规划中,也明确提出了我国电动汽车发展的技术路线和需要突破的关键技术。下面我们一起进入新能源汽车技术路线及关键技术的学习。2 .讲授新知识一、新能源汽车技术路线(1)确立“纯电驱动”的技术转型战略混合动力汽车技术逐步成熟,已进入产品市场竞争期; 纯电动汽车电池技术进步加速,世界主要汽车制造商加快了纯电动汽车量产步伐;插电式混合动力作为一种具有纯电动和混合动力双重特征的电动汽车技术成为全球新的研发热点;以电池租赁为代表的纯电动汽车商业模式创新取得进展
16、2)坚持“三纵三横”的研发布局“十五”期间,科技部在节能与新能源汽车的研发上投入超过8亿元,“十一五”期间,节能与新能源汽车重大专项的投入规模为11亿元。经过10年左右的研发投入与攻关,我国新能源汽车已经形成“三纵三横”的研发格局。“三纵”就是混合动力汽车、纯电动汽车、燃料电池汽车;“三横”就是多能源动力总成控制系统、电机及其控制系统和电池及其管理系统。在“三纵三横”的研发格局中,参与的车企与科研机构也有不同的分工与侧重,如清华大学侧重氢燃料电池大巴,北京理工大学侧重纯电动大巴,同济大学侧重燃料电池轿车;一汽、东风、长安、奇瑞等企业主攻混合动力轿车;上汽主攻氢燃料电池轿车;中国汽车技术研究
17、中心下属的天 津清源主攻纯电动轿车;中信国安盟固利、中科院大连化学物理研究所则主攻锂电池、氢燃料电 池的研发。“三纵三横”研发格局的形成,为我国新能源汽车的产业化打下了产业链基础。但是,汽车业界对于国家的新能源汽车战略一直有不同看法,其中一大争议是技术路线不明,主次不分,混合动力、纯电动、氢燃料、代用燃料等各种技术路线都投入,均衡用力,没有重点。二、新能源汽车关键技术新能源汽车美缝技术包括“三纵三横”的关键技术. 纯电动汽车i 电域机III 三级 一:-混合动力电动汽车三横 电池II( 燃料电池电劭汽车1 电控(1)电池(2)电动机(3)电控(4)混合动力电动汽车(5)纯电动汽车(6)燃料电池
18、电动汽车【教学活动设计】教师活动:讲授知识,讲演结合;学生活动:理解结构、原理、性能。三、任务实施(时间:分钟)四、项目拓展(时间:40分钟)我国新能源汽车发展存在的问题?( 充电站、售价、消费者认知)五、课堂总结(时间:5分钟)【任务总结】通过对新能源汽车发展战略,和发展趋势的认识,可以指导发展新能源汽车的方向,包括电池、电机、汽车产业政策。通过学习电动汽车技术发展十二五专项规划明确我国新能源汽车的技 术路线和关键技术。【教学活动设计】(时间:20分钟)教师活动:知识归纳;学生活动评价.;学生活动:提问;分享交流六、课后实践【自主学习】1 .布置作业课后习题2 .课外任务3 .知识链接项目(
19、教学 单元)名称新能源汽车类型授课教师授课班级教学地点授课日期年 月日第周 周第节学 时教学目的1 . 了解纯电动汽车的分类,2 .掌握纯电动汽车的结构与原理,3 .掌握纯电动汽车驱动系统的布置形式,4 .掌握纯电动汽车动力系统的选择。教 学 目 标知识目标1 . 了解纯电动汽车的分类,2 .掌握纯电动汽车的结构与原理3 .掌握纯电动汽车驱动系统的布置形式,4 . 4.掌握纯电动汽车动力系统的选择能力目标1 .能够描述纯电动汽车的特点2 .能够描述几款纯动汽车的性能素质目标培养学生端正学习态度,掌握学习方法,学会团结协作,善 于沟通,具有良好的职业素养。教学重点1 .纯电动汽车的结构与原理。2
20、 .纯电动汽车驱动系统的布置形式。教学难点1 .纯电动汽车的结构与原理。2 .纯电动汽车动力系统的选择。教学任务 或案例教学资源新能源汽车 机械工业出版社臧杰主编新能源汽车技术人民交通出版社赵振宁王慧怡主编新能源汽车技术国防工业出版社邹政耀王若平主编教学体会教学过程设计教学步骤教学内容教学活动设计教学时间m min)任务一纯电动汽车一、任务引入(时间:5分钟)【知识回顾】1、世界新能源汽车的主要品牌?2、我国新能源汽车的主要车型品牌?3、系能源汽车的主要技术,何为三纵三横?【任务分析】通过本节的学习,掌握纯电动汽车的定义、 类型及总体结构,明确纯电动汽车的优势及劣势,理解纯电动汽车的关键技术及
21、主要技术指标。【目标要求】1 .掌握纯电动汽车的类型与各总成结构结构;2 .熟知纯电动汽车的特点;3 . 了解纯电动汽车的关键技术及主要技术指标。【教学活动设计】教师活动:创设情境,展示教具;学生活动:体会场景,感知实物。二、知识准备(时间:100分钟)【相关知识】1 .导入新课由于纯电动汽车具有零排放、不依赖石油、耗电低,操作维修简便等优点,世界主要汽车公 司和专业电动汽车生产集团公司都在研发和生产纯电动汽车。同时消费者对纯电动汽车的了解和接受程度也越来越强。今后电动汽车的发展方向将是以电池、电机及整车等技术为着力点,提高其可靠性、动力性和续驶里程,降低成本,加强充电基础设施的规划,加快电动
22、汽车智能充换电 服务网络建设。下面我们一起进入纯电动汽车的学习。2 .讲授新知识一、纯电动汽车简介纯电动汽车广义上可理解成由电动机驱动的车辆,电动机的驱动电能来源于车载储能装置(如蓄电池、超级电容、飞轮储能装置等),它包括在道路上行驶的电动车辆,低速的工业用电瓶车,机场、码头、仓库用的电动运输车和电动叉车,电动观光游览车,电动巡逻车及各种电动专用车等。纯电动汽车狭义上指的是从车载储能装置获得电能,由电机驱动,同时满足道路安全法规对汽车的各项要求, 允许在正规道路行驶的车辆。 总的来说,纯电动汽车是涉及机械、 电子、 电力、微机控制等多学科的高科技技术产品,是与燃油汽车相对应的。二、纯电动汽车分
23、类纯电动汽车根据动力源的不同可分为2类,即用纯蓄电池作为动力源的纯电动汽车和装有辅助动力源的纯电动汽车。1 .用纯蓄电池作为动力源的纯电动汽车用单一蓄电池作为动力源的纯电动汽车,只装置了蓄电池组,它的电力和动力传输系统如图所示。蓄电池组电池变换器电动机二传输系统= 主轴 电力传输动力若输2 .装有辅助动力源的纯电动汽车用单一蓄电池作为动力源的纯电动汽车,蓄电池的比能量和比功率较低,蓄电池组的质量和体积较大。因此,在某些纯电动汽车上增加辅助动力源,如超级电容器、发电机组、太阳能等,由此改善纯电动汽车的启动性能和增加续驶里程。装有辅助动力源的纯电动汽车的电力和动力传输系统如图所示。蓄电也狙电阻变换
24、器电动机二传输系疣2车轮发电机发电机里或超空电容器电力传输 1 1动力传输|三、纯电动汽车的结构组成与原理燃油汽车主要由发动机, 底盘、车身和电气四大部分组成, 纯电动汽车的结构与燃油汽车相比,主要增加了电力驱动控制系统,而取消了发动机,由电力驱动主模块、车载电源模块和辅助模块三大部分组成。当汽车行驶时,由蓄电池输出电能(电流)通过控制器驱动电动机运转,电动机输出的转矩经传动系统带动车轮前进或后退。电动汽车续驶里程与蓄电池容量有关,蓄电池容量受诸多因素限制。要提高一次充电续驶里程,必须尽可能地节省蓄电池的能量。典型的纯电动汽车结构如下图所示。动力蓄电池组输出电能驱动电动机,从而推动车辆行驶。蓄
25、电池的电能通过充电系统在车辆行驶一定里程后进行补充。电力驱动控制系统工作原理1 .电力驱动主模块组成:电力驱动主模块主要包括中央控制单元、驱动控制器、电机、机械传动装置和车轮等。功用:将存储在蓄电池中的电能高效地转化为车轮的动能,并能够在汽车减速制动时, 将车轮的动能转化为电能充入蓄电池。2 .车载电源模块电源电源模块主要包括蓄电池电源、能量管理系统和充电控制器等。它的功用是向电动机提供驱动电能、监测电源使用情况以及控制充电机向蓄电池充电。3 .辅助模块辅助系统主要包括辅助动力源、动力转向系统、驾驶室显示操纵台和各种辅助装置等。辅助系统除辅助动力源外,依据不同车型而不同。四、纯电动汽车驱动系统
26、布置形式1 .传统机械传动型传统机械传动型纯电动汽车由燃油汽车底盘改装,基本保留燃油汽车的机械传动系统(离合器、变速器、差速器等),内燃机换成电动机。2 .无变速器型无变速器型纯电动汽车的结构特点是取消了离合器和变速器,采用了固定传动比的减速器,通过对电动机的控制实现变速功能。这种布置形式的优点是机械传动系统得到简化,质量、体积减小,但对电动机要求较高,要求较大的起动转矩及较大后备功率,以保证汽车的起步、加速、 爬坡等动力性要求。3 .轮边电动机驱动型轮边电动机驱动型纯电动汽车不带变速器,通过电动机控制实现变速功能;驱动系统采用多电动机(2个或4个),电动机位于车轮一侧,每个电动机配备一个减速
27、器,没有机械差速器, 两侧电动机的控制系统实现电子差速的功能。4 .轮毂电动机驱动型轮毂电动机驱动型纯电动汽车将电机置于驱动轮内部,进一步缩短了电动机与驱动轮间的动力传递路径。按照是否配备减速器,分为带减速器式左下图和不带减速器式右下图两类。c 帝坡机被传动型怆边电动机重动型轮釐电动抗驱动型带减速器式轮毂电动机一般采用高速内转子电动机,转速可高达10 000 r/min减速器来降低转速,如下图 a。不带减速器式轮毂电动机一般采用低速外转子电动机,外转子就安装在车轮轮缘上,电动机转速和车轮转速相等,最高转速在10001500 r/min ,不需要减速装置,如下图 b所示。但是,低速外转子电动机的
28、体积、质量较大,成本较高。商建内转不独弟疆动机前 赣正外会干能被电动刘轮段电动机五、纯电动汽车动力系统的选择纯电动汽车动力系统中电池、电动机、传动系统这三种动力部件的参数对汽车的动力性和经济性有很大影响。在确定这些参数的时候,必须充分考虑满足这两个基本性能要求。1 .电动机的选择(1)电动机类型的选择电动机类型的选择不仅要考虑电动机的转矩特性和效率,还需要从电动汽车的整车设计目 标、驱动系统的结构、成本控制等方面出发,综合考虑电动机的环境适应性、可维护性、质量体 积、结构强度、成本等其他因素。下表为纯电动汽车用电动机的性能比较。冕电动汽车用电动机的性能比较(2)电动机功率的选择电动机的功率大小
29、对电动汽车的动力性和经济性有直接的影响。电动机如果选择过小,就不能在正常状态下实现电动汽车要求的性能指标,经常在过载状态下运行, 易损坏电动机及相关电力器件;相反,如果电动机功率选择太大,虽然车辆的后备功率增加,有利于提升车辆的加速 和爬坡能力,但是电动机经常在欠载状态下运行,工作效率低、浪费电能,缩短了车辆的续驶里 程。因此,合理选择电动机功率非常重要。(3)电动机额定转速和最高转速的选择额定功率相同的电动机,额定转速越高,电动机体积越小,质量越轻,造价越低,因此选择 高速电动机比较经济。 但是电动机转速越高,需要的传动机构的传动比越大,使传动机构越复杂。(4)电动机额定电压的选择额定电压是
30、电动机的一个重要性能参数。纯电动汽车用电动机的额定电压选择与动力电池组电压密切相关。在相同输出功率条件下,电池组电压高则电流小, 对导线和电力器件要求较低。但较高的电压需要较多的电池串联,会增加整车成本和总质量,并且车载设备的安全保护级别也需要提高。电动机的额定电压如果选得太低,则要求导线截面积更大,电力器件额定电流更大, 增加了导线布置安装的难度及电力器件的成本,并且会使电力器件的额外损耗增加,使用寿命缩短。2 .电池的选择(1)电池类型的选择电池是纯电动汽车的动力来源,为了达到动力性和续驶里程的要求,对它的基本要求是具有较高的比功率和比能量。此外,为了能够更好地使用电池,还要求其可靠性强、
31、循环寿命长、 充电快、易维护、环保性能好、充放电效率高及成本不过高。动力电池的类型应当根据车辆的性 能指标、动力系统的类型与布置及整车成本控制,综合考虑各类型电池的各项性能指标进行选定。铅酸电池由于质量大、 充电时间长等不足,目前只在小型电动车辆上应用,馍氢电池和锂离子电池是当前动力电池的主流。(2)电池数量的选择由于单块电池不能满足整车的电压和能量的要求,因此纯电动汽车的电池系统需要采用多块电池,它们以串联、并联或混联方式形成电池组。电池的数量要满足纯电动汽车的两项基本要求,一是能够满足车辆最大行驶功率的要求,二是要携带足够的能量以满足规定的车辆续驶里程要求。3 .传动系统的选择由于电动机的
32、特性接近于理想驱动特性,理论上是可以直接用于驱动电动汽车的,但要达到整车的动力性和经济运行的性能指标,对电动机的负载能力、 高效率区范围有极高的要求,符合这种要求的电动机的设计和制造成本目前还很高。因此,目前的纯电动汽车只有少数采用电动轮直接驱动的形式,多数车辆的驱动系统为电动机匹配了机械传动机构,以满足整车的动力性要求,并可减轻电动机的负荷,提高它在复杂行驶工况下的运行效率,有利于获得较大的续驶里程。六、纯电动汽车的特点(1)无污染,噪声低。纯电动汽车不产生排气污染,对环境保护和空气的洁净是十分有益的,有“零污染”的美称;电动汽车无内燃机产生的噪声,电动机噪声小。(2)能源效率高,多样化。电
33、动汽车的能源效率已超过汽油机汽车,特别是在城市运行。电动汽车停止时不消耗电量,在制动过程中,电动机可自动转化为发电机, 实现制动减速时能量的再利用。电动汽车的应用可有效地减少对石油资源的依赖, 可将有限的石油用于更重要的方面。 向蓄 电池充电的电力可以由煤炭、 天然气、水力、核能、太阳能、风力、潮汐等能源转化。除此之外, 如果夜间向蓄电池充电,还可以避开用电高峰,有利于电网均衡负荷,减少费用。(3)结构简单,使用维修方便。电动汽车较内燃机汽车结构简单,运转、传动部件少,维修保养工作量小,当采用交流感应电动机时, 电动机无需保养维护, 更重要的是电动汽车易操纵。(4)动力电源使用成本高,续驶里程
34、短。目前电动汽车尚不如内燃机汽车技术完善,尤其是动力电池的寿命短,使用成本高。电池的储能量小,一次充电后行驶里程不理想,电动车的价格较贵。但随着电动汽车技术的发展,电动汽车存在的缺点会逐步得到解决。纯电动汽车的特点KW无话染,噪声低能跳建高、多样化结构简单、使用维修方便幼力电液使用成本高、短驶星程运:七、纯电动汽车示例1 .比亚迪宋 EV300纯电动汽车在2016年度新能源车销量前 20车型榜单中,比亚迪旗下车型就占了5席,年销量超过10万辆,比2015年增长63.93%。其“ 542”(百公里加速5秒、4轮驱动、百公里油耗 2升)战略 确实取得了新的突破。随着排放压力越来越大,2017年新能
35、源市场还会继续暴涨。比亚迪计划今年推出7款新车来稳固市场的地位。宋EV300是比亚迪推出的首款纯电动SUVffl下图所示,综合续航里程达300公里,同时该车还配备了遥控驾驶等配置。2 .特斯拉 Model S纯电动汽车特斯拉 Model s是由美国 Tesla汽车公司制造的一款全尺寸高性能轿车,最高车速为 200km/h, 0100km/h的加速时间仅为 5.6s ,充满电最大行驶里程可达502km。特斯拉Model S车身尺寸为 4978m由1964m由1435mm轴距为2595mm最小离地间隙为152mm整备质量为2108kg ;乘坐5人。3 .上汽荣威E50纯电动汽车荣威E50是由上汽集
36、团历时三年自主研发,汇集众多国际先进技术,合力打造出的一款纯电汽车。不同于多数纯电动车是在原有内燃机车型上升级而来,荣威E50采用专为纯电动力而全新开发的整车平台,是中国首款完全意义上的纯电动汽车,在电机、电池的布置和车身的设计过程中,充分考虑了整车性能和人机工程之间的平衡,既获得最好的车内空间,又满足了整车性能目标的要求,减少了碰撞时人体的伤害。荣威 E50荣威E50车身尺寸为3569x1551x1540mm,轴 距2305mm整备质量1080kg,该车为3门4座两厢车。上汽荣威 E50纯电动汽车如下图所示。4 .日产Leaf纯电动汽车日产Leaf是在骐达车型的基础上开发的电动汽车,采用传统
37、的五门掀背型结构,其车身尺寸为4445 mmK 1770mme 1550mm轴距为 2700mm整备质量为 1525kg;乘坐4人,如左下图所 示。该车充分考虑空气动力学因素,车身前端设计很有特色,V形设计使前保险杠与前风窗玻璃平滑地融为一体,可有效减小风阻。车头灯竖直凸出向后延伸的设计则能够分散导向两侧后视镜 的气流,有利于降低风噪和风阻。5 .北汽 E150EV纯电动汽车北汽E150 EV是北京汽车新能源汽车有限公司自主研发的一款两厢纯电动汽车如下图所示。该车具有450L的后备空间,人性化的 22处储物空间,再加上电动灭窗、6.5寸液晶触摸导航大屏、多功能转向盘、一键升降车窗、电动折叠外后
38、视镜、主副驾安全气囊、四六折叠后排座椅、 泊车雷达十可视化泊车辅助等27项全功能安全和舒适配置,使其在日常使用和驾驶体验上丝毫不逊于传统燃油汽车。【教学活动设计】教师活动:讲授知识,讲演结合;学生活动:理解结构、原理、性能。三、任务实施(时间:60分钟)【任务实施】纯电动汽车的认识1 .基本设备一台电动汽车。2 .操作步骤认识新能源汽车的结构特点、基本组成,熟悉驱动系统的布置形式。3 .具体操作【步骤一】示范操作【步骤二】学生操作训练或课堂实践4 .适任评估对任务效果进行检验评价。1 .评估要素结合能力要求2 .评估标准操作准确、熟练(100% x满分);操作准确、较为熟练(80% x满分);
39、熟练程度般、能完成操作(60% x满分);【教学活动设计】教师活动:示范操作,突出要领;学生活动:工学结合,学做合一。四、项目拓展(时间:10分钟)我国纯电动汽车发展现状。五、课堂总结(时间:5分钟)【任务总结】学习纯电动汽车的结构原理,传动系统布置形式和特点【教学活动设计】教师活动:知识归纳;学生活动评价.;学生活动:提问;分享交流 六、课后实践(时间:20分钟)【自主学习】1 .布置作业课后习题2 .课外任务3 .知识链接任务二混合动力汽车一、任务引入(时间:5分钟)【知识回顾】1、纯电动汽车的概念?2、纯电动汽车的优缺点分析?3、纯电动汽车的主要组成及各组成部分的结构类型?4、目前市场上
40、有哪些纯电动车型?【任务分析】混合动力汽车是燃油汽车向纯电动汽车发展过程中的过渡车型。目前,最常见的混合动力汽车是同时带有内燃机和电动机两种能量转换装置的车辆,俗称“油一一电混合动力汽车”。这类车辆的储能装置其中一个是汽油或者柴油燃油箱,为汽油机或者柴油机提供能量,另一个是能够充电的储能装置,可以是蓄电池、超级电容、飞轮储能装置等,他们为电动机提供电能推动车辆, 在必要时还可以吸收发动机多余能量和制动能量转换过来的电能。【目标要求】1 . 了解混合动力汽车的分类2 .掌握混合动力汽车的结构与原理3 .掌握混合动力汽车动力系统的选择【教学活动设计】教师活动:创设情境,展示教具;学生活动:体会场景
41、感知实物。二、知识准备(时间:60分钟)【相关知识】1 .导入新课混合动力汽车是燃油汽车向纯电动汽车发展过程中的过渡车型。目前,最常见的混合动力汽车是同时带有内燃机和电动机两种能量转换装置的车辆,俗称“油一一电混合动力汽车”。这类车辆的储能装置其中一个是汽油或者柴油燃油箱,为汽油机或者柴油机提供能量,另一个是能够充电的储能装置,可以是蓄电池、超级电容、飞轮储能装置等,他们为电动机提供电能推动车辆, 在必要时还可以吸收发动机多余能量和制动能量转换过来的电能。下面我们一起进入混合动力汽车的学习。2 .讲授新知识引导问题1 :什么样的车可称为混合动力汽车呢?教学开展:通过课件展示几款混合动力汽车的
42、图片,总结归纳纯电汽车的概念。 可设置互动,有学生从教材上找出概念并总结回答一、混合动力汽车的概念1、广义:混合动力汽车通常是指由两种以上不同动力源驱动的汽车;例如:油电混合动力汽车、 气电混合动力汽车。 目前天然气汽车通常也是油气混合动力的一 种。(目前新能源汽车主要介绍油电混合动力汽车)2、狭义:混合动力电动汽车( Hybrid Electrical Vehicle ,简称 HEW :指同时装备两种动力来源一一热动力源 (由传统的汽油机或者柴油机产生)与电动力源(电池与电动机)的汽车。引导问题2:混合动力汽车有哪些类型?教学开展:直观讲演法,通过PPT展示国家对会合动力汽车的类型划分标准,
43、请学生结合教材总结区分。二、混合动力汽车的分类根据2010年颁布的QC/T 837 2010混合动力电动汽车类型,混合动力电动汽车的有多 种分类方式:1、根据驱动系统能量流和功率流的配置结构关系,混合动力电动汽车可分为串联式、并联 式、混联式。2、按照两种不同能量的搭配比例不同,混合动力电动汽车可分为微混合型、轻度混合型、 中度混合型及重度混合型。3、按照外接充电能力,混合动力电动汽车分为可外接充电型(插电式) 、不可外接充电型。-*- |)(Series HEV)u.Bi.K.;.按动力系故的窕薪嬴 各的历支第一 一传输路线分类. (ParalUl HEVJ )n.Ml HM Ml -, I
44、M Ml 混曩式混合动力汽车: |(Combined HEV)|版应Q版奉: Micro HEr):裒鹿疝A茄茄聚1(Mild HEV)全混合动力汽车 (Full HEV)插电式混合动力汽车按外整充电靛| _力分类匚,- , - - * :芈接电式混合动力汽车引导问题2:混合动力汽车有哪些优缺点?教学开展:通过问题引发思考,组织学生结合预习的知识和教材讨论,并提问,最终教师评 价并进行总结。二、混合动力汽车的优缺点1、优点分析:按混合度分受混合动力技术被公认为是目前最可行、最现实的节能技术,而混合动力电动汽车也是目前世界上唯一能实现量产的节能环保型汽车,这是混合动力电动汽车的最大优势所在,具体地:(1)排放性能良好(2)动力性能佳(3)耗油量低(4)对电池的性能要求相对较低2、缺点分析:(1)由于混合动力电动汽车仍需要燃烧汽油,因此无法从根本上摆脱对石油的依赖和彻底 解决环保问题,也因此混合动力电动汽车没有太大的市场号召力。(2)混合动力系统的生产成本比内燃发动机系统的成本更高。(3)混合动力车需要配置普通汽车并不需要的昂贵配件,例如庞大笨重的电池组、电力发 动
