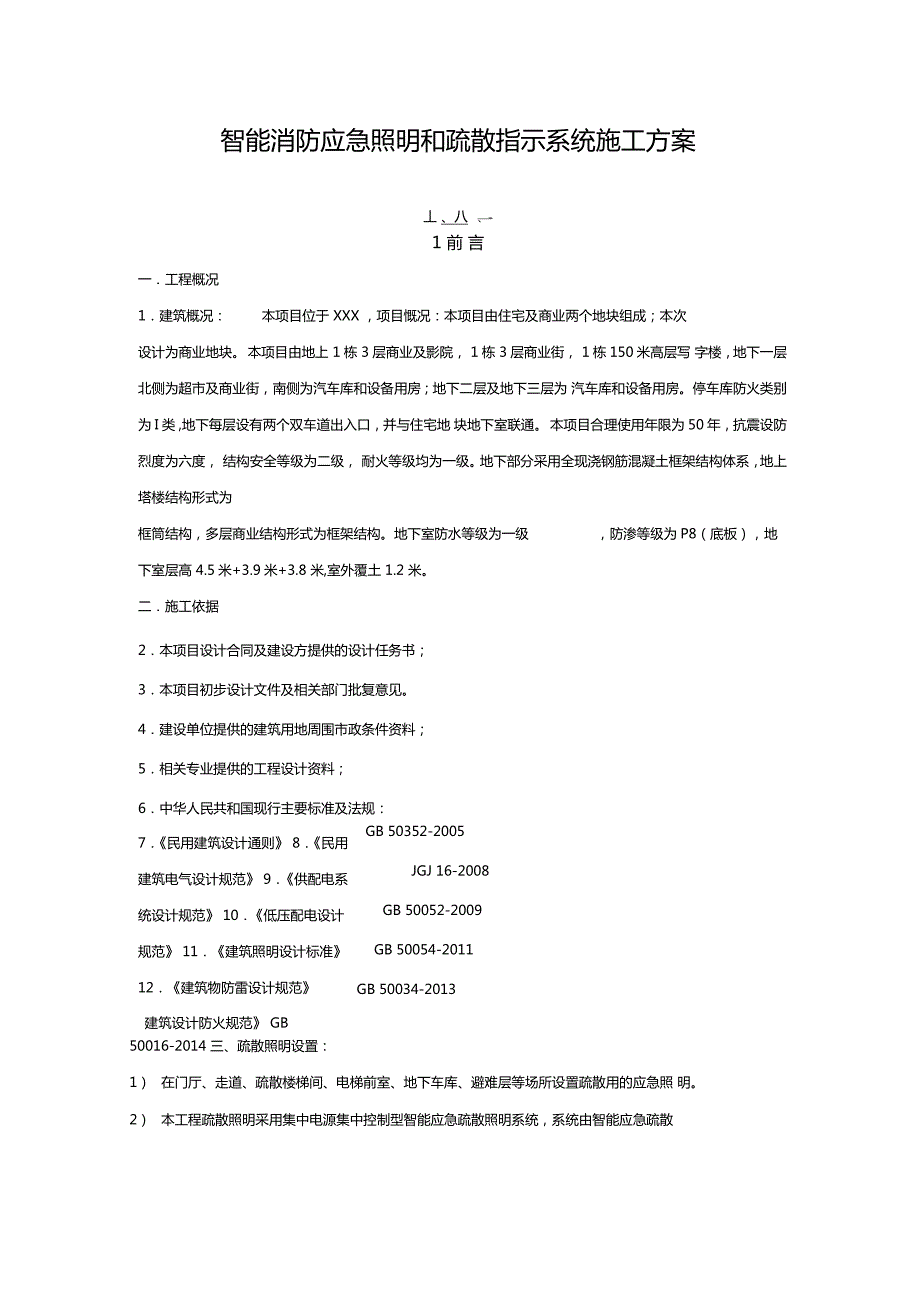

1、智能消防应急照明和疏散指示系统施工方案丄 、八、-1 前 言一工程概况1建筑概况：本项目位于 XXX ，项目慨况：本项目由住宅及商业两个地块组成；本次设计为商业地块。 本项目由地上 1栋 3层商业及影院， 1栋 3层商业街， 1栋150米高层写 字楼，地下一层北侧为超市及商业街，南侧为汽车库和设备用房；地下二层及地下三层为 汽车库和设备用房。停车库防火类别为 I 类 ,地下每层设有两个双车道出入口，并与住宅地 块地下室联通。 本项目合理使用年限为 50 年，抗震设防烈度为六度， 结构安全等级为二级， 耐火等级均为一级。地下部分采用全现浇钢筋混凝土框架结构体系，地上塔楼结构形式为框筒结构，多层商

2、业结构形式为框架结构。地下室防水等级为一级，防渗等级为P8（底板），地下室层高 4.5米+3.9米+3.8 米,室外覆土 1.2 米。二施工依据2本项目设计合同及建设方提供的设计任务书；3本项目初步设计文件及相关部门批复意见。4建设单位提供的建筑用地周围市政条件资料；5相关专业提供的工程设计资料；6中华人民共和国现行主要标准及法规：GB 50352-2005JGJ 16-2008GB 50052-2009GB 50054-2011GB 50034-2013GB 50057-20107民用建筑设计通则 8民用建筑电气设计规范 9供配电系统设计规范 10低压配电设计规范 11建筑照明设计标准 12

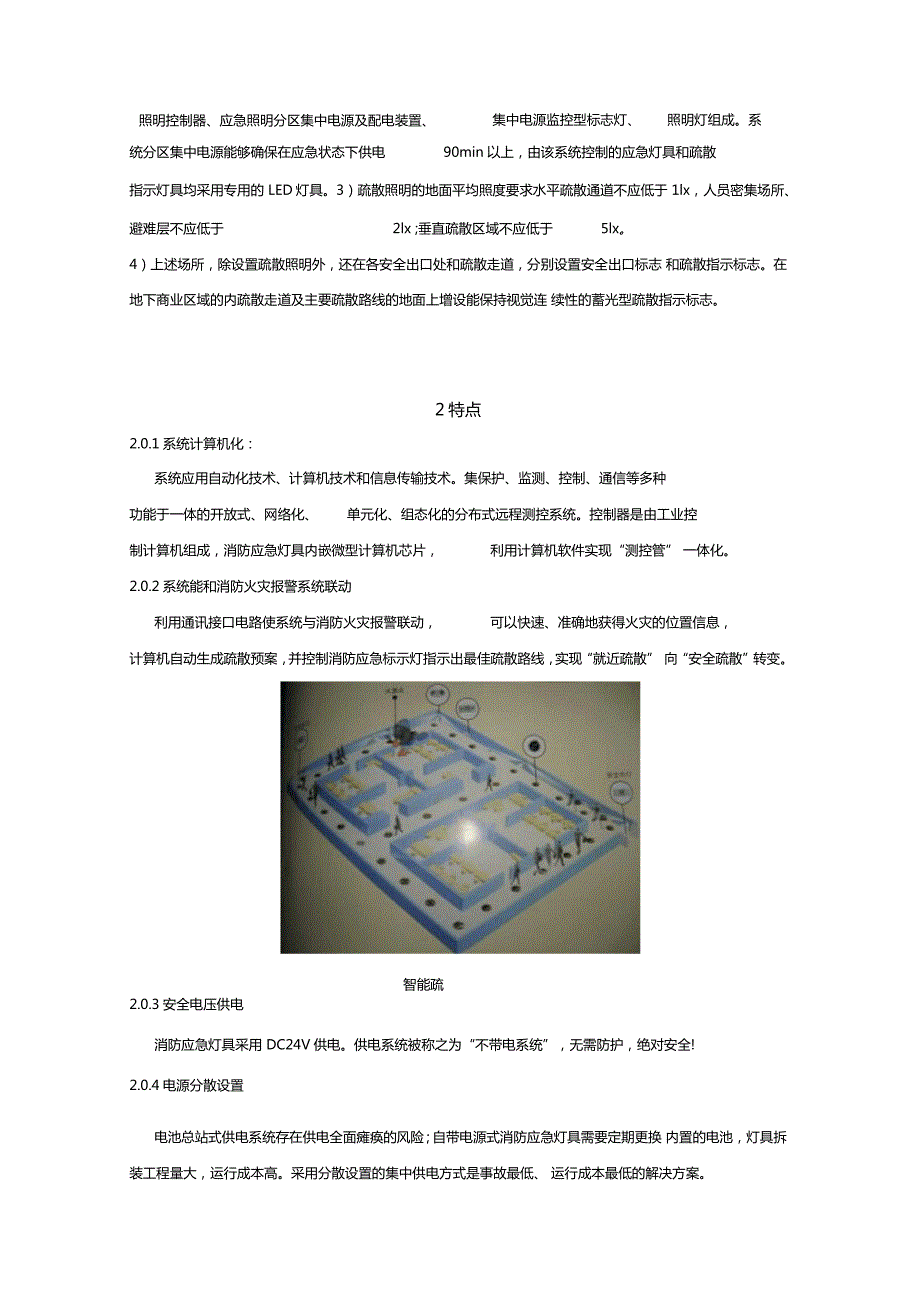

3、建筑物防雷设计规范建筑设计防火规范 GB 50016-2014 三、疏散照明设置：1）在门厅、走道、疏散楼梯间、电梯前室、地下车库、避难层等场所设置疏散用的应急照 明。2）本工程疏散照明采用集中电源集中控制型智能应急疏散照明系统，系统由智能应急疏散照明控制器、应急照明分区集中电源及配电装置、集中电源监控型标志灯、照明灯组成。系统分区集中电源能够确保在应急状态下供电90min以上，由该系统控制的应急灯具和疏散指示灯具均采用专用的 LED灯具。3）疏散照明的地面平均照度要求水平疏散通道不应低于 1lx，人员密集场所、避难层不应低于2lx ;垂直疏散区域不应低于5lx。4）上述场所，除设置疏散照明外

4、还在各安全出口处和疏散走道，分别设置安全出口标志 和疏散指示标志。在地下商业区域的内疏散走道及主要疏散路线的地面上增设能保持视觉连 续性的蓄光型疏散指示标志。2特点2.0.1系统计算机化：系统应用自动化技术、计算机技术和信息传输技术。集保护、监测、控制、通信等多种功能于一体的开放式、网络化、单元化、组态化的分布式远程测控系统。控制器是由工业控制计算机组成，消防应急灯具内嵌微型计算机芯片，利用计算机软件实现“测控管” 一体化。2.0.2系统能和消防火灾报警系统联动利用通讯接口电路使系统与消防火灾报警联动，可以快速、准确地获得火灾的位置信息，计算机自动生成疏散预案，并控制消防应急标示灯指示出最佳

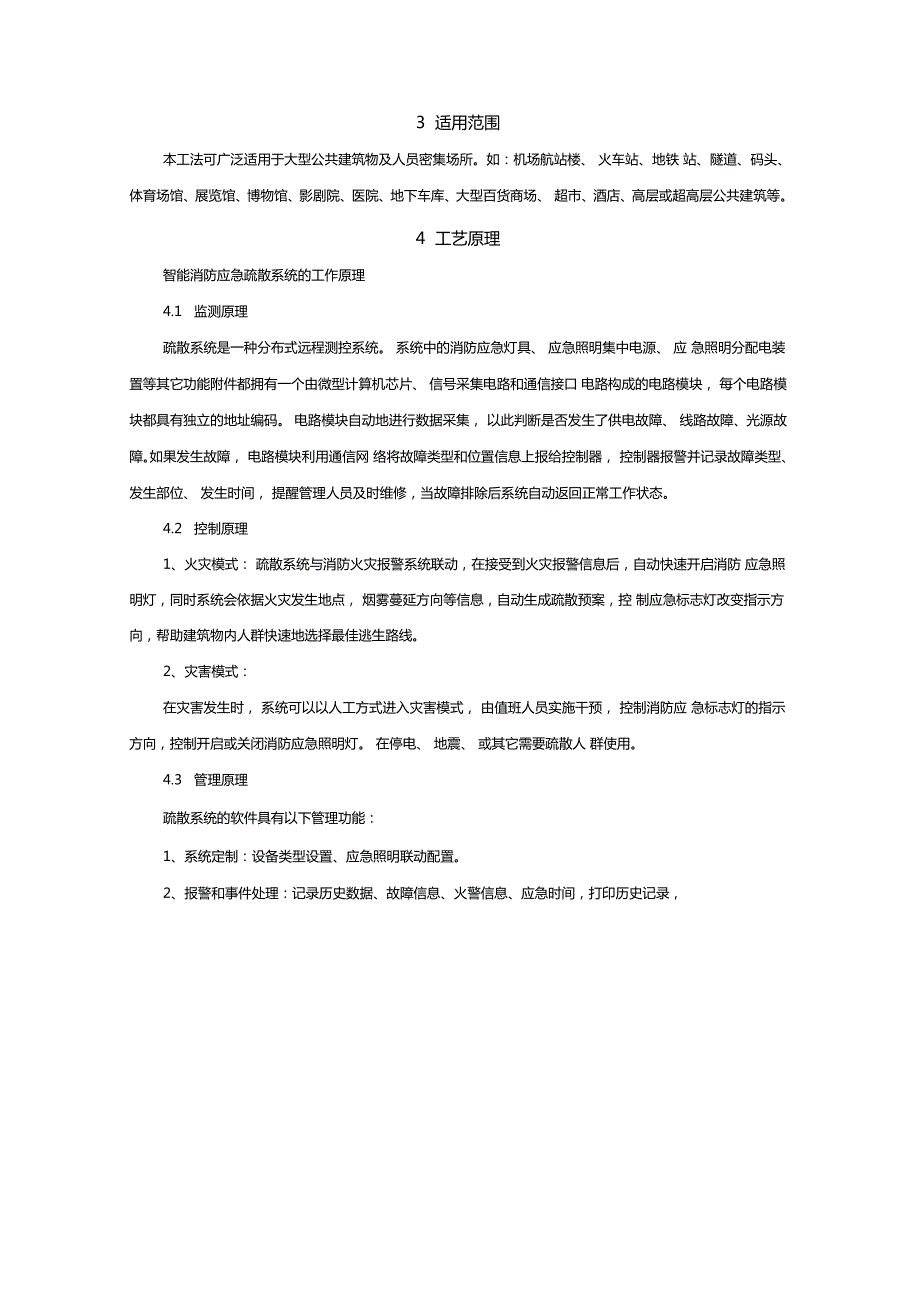

5、疏散路线，实现“就近疏散” 向“安全疏散”转变。智能疏散三维图2.0.3安全电压供电消防应急灯具采用 DC24V供电。供电系统被称之为“不带电系统”，无需防护，绝对安全!2.0.4电源分散设置电池总站式供电系统存在供电全面瘫痪的风险；自带电源式消防应急灯具需要定期更换 内置的电池，灯具拆装工程量大，运行成本高。采用分散设置的集中供电方式是事故最低、 运行成本最低的解决方案。3 适用范围本工法可广泛适用于大型公共建筑物及人员密集场所。如：机场航站楼、 火车站、地铁 站、隧道、码头、体育场馆、展览馆、博物馆、影剧院、医院、地下车库、大型百货商场、 超市、酒店、高层或超高层公共建筑等。4 工艺原理智

6、能消防应急疏散系统的工作原理4.1 监测原理疏散系统是一种分布式远程测控系统。 系统中的消防应急灯具、 应急照明集中电源、 应 急照明分配电装置等其它功能附件都拥有一个由微型计算机芯片、 信号采集电路和通信接口 电路构成的电路模块， 每个电路模块都具有独立的地址编码。 电路模块自动地进行数据采集， 以此判断是否发生了供电故障、 线路故障、光源故障。如果发生故障， 电路模块利用通信网 络将故障类型和位置信息上报给控制器， 控制器报警并记录故障类型、 发生部位、 发生时间， 提醒管理人员及时维修，当故障排除后系统自动返回正常工作状态。4.2 控制原理1、火灾模式： 疏散系统与消防火灾报警系统联动，

7、在接受到火灾报警信息后，自动快速开启消防 应急照明灯，同时系统会依据火灾发生地点， 烟雾蔓延方向等信息，自动生成疏散预案，控 制应急标志灯改变指示方向，帮助建筑物内人群快速地选择最佳逃生路线。2、灾害模式：在灾害发生时， 系统可以以人工方式进入灾害模式， 由值班人员实施干预， 控制消防应 急标志灯的指示方向，控制开启或关闭消防应急照明灯。 在停电、 地震、 或其它需要疏散人 群使用。4.3 管理原理疏散系统的软件具有以下管理功能：1、系统定制：设备类型设置、应急照明联动配置。2、报警和事件处理：记录历史数据、故障信息、火警信息、应急时间，打印历史记录，实现异地保存，年检、月检、日检；3、设备管

8、理：设备添加、设备基本信息设置、设备旋转、设备移动、设备删除、设备 查找；4、图层管理：添加图层、修改图层、删除图层、图层放大、图层缩小、图层移动、图 层还原、图层比例设置；5、预案管理：预案编制、预案模拟仿真。5 施工工艺流程及操作要点集中电源集中控制型智能消防应急疏散系统（以下简称系统） ，由应急照明控制器（系 统控制主机） 、应急照明集中电源（分布电源） 、主分配电装置（信号采集与主电分配） 、终 端分配电装置（终端灯具供电与保护功能） 、消防应急标志灯具组成。5.1 施工步骤： 图纸深化设计管路敷设系统布线配电箱体安装灯具安装系统调试5.2 施工工艺5.2.1 图纸深化设计1、根据现场

9、需求和建筑结构布放灯具，在根据防火分区确定供电回路；最后设计灯具层布9 米）线。2、根据精装修图纸及精装修点位图调整灯具的定位（保证灯具间距不大于3、确定好供电回路、灯具定位图，编制出灯具编码图。灯具编码图5.2.2管路敷设要特别注意E-BUS是弱电系统管路要单独敷设。本系统采用的是JDG管。1管路敷设及固定:1、按设计及现场情况沿最近路线敷设，超过下列长度要求应在中间加接线盒:(1)管路长度超过30米，无弯曲；(2)管路长度超过20米，有一个弯；(3)管路长度超过15米，有两个弯；(4)管路长度超过8米，有三个弯。2、 JDG管管路，经过建筑物的沉降缝或伸缩缝处，应装设补偿装置。3、JDG管

10、管路弯曲敷设时，弯曲管材弧度应均匀，焊缝处于外侧。不应有折皱、凹陷裂纹、死弯等缺陷。切断口平整、光滑。管材弯扁程度不应大于管外径的10%。4、 JDG管管路垂直敷设时，管内绝缘电线截面应不大于50mm2长度每超过30米，应增设固定导线用的拉线盒。5、 JDG管管路明敷设时，管材的弯曲半径不宜小于管材外径的6倍。当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管材外径的4倍。6、JDG管管路明敷设时，支架、吊架的规格，当无设计要求时，不应小于下列规定：(1) 圆钢：直径6mm。(2) 扁钢：30mm x 3mm。(3) 角钢：25mm x 25mm x 3mm。7、 JDG管管路水平或垂直明敷设

11、时，其水平或垂直安装的允许偏差为1.5%o，全长偏差不 应大于管内径的1/2。8. 、JDG管管路明敷设时，排列应整齐，固定点牢固，间距均匀，固定点间距不应大于1.0米。固定点与终端、弯头中点、电气器具或盒(箱)边缘的距离宜为150300mm。9. 、JDG 管管路暗敷设时，宜沿最近的路线敷设，且应减少弯曲。其弯曲半径不应于管外径的 6 倍。埋入混凝土内平面敷设时，其弯曲半径不应小于管外径的10 倍。10、JDG 管管路埋入墙体或混凝土内时，管路与墙体或混凝土表面净距不应小于15mm。11、JDG 管管路暗敷设时，管路固定点应牢固，且应符合下列规定：（1）敷设在钢筋混凝土墙及楼板内的管路，紧贴

12、钢筋内侧与钢筋绑扎固定。直线 敷设时，固定点间距不大于 1000mm 。（2）敷设在砖墙、砌体墙内的管路，垂直敷设剔槽宽度不宜大于管外径 5mm 。固 定点间距不大于 1000mm 。连接点外侧一端 200mm 处，增设固定点。（3）敷设在预制圆孔板上的管路平顺，紧贴板面。固定点间距不大于1000mm 。12、JDG 管管路进入落地式箱（柜）时，排列应整齐，管口高出配电箱（柜）基础面 宜为 5080mm 。13、JDG 管管路进入盒（箱）处，应顺直，且应采用专用接头固定。14、JDG 管管路与其他管路间最小距离不小于50mm。三、管路连接：1、JDG 管管路连接的紧定螺钉，应采用专用工具操作。

13、不应敲打、切断、折断螺帽。 严禁熔焊连接。2、JDG 管管路连接处，两侧连接的管口应平整、光滑、无毛刺、无变形。管材插入 连接套管接触应紧密，且应符合下列规定：（1） 直管连接时，两管口分别插入管接头中间，紧贴凹槽处两端，用紧定螺钉定 位，用专用工具旋紧至螺钉帽脱落，不准使用手钳旋紧固定，紧定螺钉处于 可视部位，以便于检查。（2） 弯管连接时，弯曲管两管口分别插入管接头中间，紧贴凹槽处，用紧定螺钉 定位后，进行旋紧至螺钉帽脱落。3、 JDG管管路，当管径为 32mm及以上时连接套管紧定螺钉不少于2个。4、JDG 管插入连接套管前，插入部分的管端应保持清洁，连接处的缝隙应有封堵措 施，套管连接处

14、涂导电膏或用黑胶布包缠严密，防止沙浆渗入堵塞管道。5、JDG 管管路与盒 （箱） 连接时， 应一孔一管， 管径与盒 （箱） 敲落孔应吻合。 管与盒 （箱） 连接处，应采用爪型螺纹帽和螺纹管接头锁紧。两根及以上管路与盒（箱） 连接时，排列应整齐、间距均匀应不小于 2030mm 。不同管径的管材，同时插入盒（箱） 时，应采取技术措施。6、JDG 管管路敷设完毕后，管路固定牢固，连接处符合规定，易进异物的端头应封 堵。四、管路固定：1、管路固定采用绑丝与钢筋绑扎固定盒箱处固定点距箱盒边不大于 0.2 米，固定点 不少于两个，中间固定点间距不大于 1 米，管路固定牢靠；2、必须采取每边两点加强固定，防

15、止打混凝土时管路断开错位。3、管子弯曲半径不小于管径的 10倍，弯扁度小于 0.1 倍管径，出现弯扁现象必须重 新弯曲，以免日后无法穿线。五、管路接地：1、 JDG 管及其金属附件组成的电线管路，当管与管、管与盒（箱）按规定正确连接 时，连接处可不设置跨接接地线。管路外壳应有可靠接地。2、 JDG 管管路与接地线不应熔焊连接。3、JDG 管管路不应作为电气设备接地线。5.3 系统布线本系统中主机与各配电箱之间、各配电箱与所带载的终端灯具之间均为24V （电源&信号）低压传输，应通过消防线槽或弱电线槽布线，切不可在强电桥架（线槽）布线，若经过 强电桥架或强干扰源必须套镀锌钢管屏蔽干扰否则严重干扰

16、通讯及系统稳定性。（只采用带有常规屏蔽层的四芯线亦不能完全屏蔽强电干扰）1、布线要求1）每层主分配电装置引至应急照明终端分配电装置的线路要求：线型：电源线 WDZN-BYJ-2*4.0mm 2 和通讯线 WDZN-RYJS-2*1.5mm2 ，共管，穿 JDG25 管 保护，各引至集中电源箱内按照接线图连接。2）分配电装置引至现场终端灯具的线路要求：按平面图设计的供电与通讯回路， 每回路均由分配电装置引出四颗线， 各引至终端标志灯具 墙壁 86 接线盒处；线型：电源线 WDZN-BYJ-2*2.5mm 2和通讯线 WDZN-RYJ-2*1.5mm2 ，共管，穿 JDG20 管 钢管保护。说明：

17、 为地面标志灯布线应选择四芯防水电缆，即外层为防水橡胶护套，内层四芯导线，线型为 WDZN-BYJ-2*2.5mm2 和 WDZN-RYJS-2*1.5mm2 ，共管穿 JDG20 管，各引至地面标志 灯专用预埋盒处；3）主机柜引至各主分配电通讯线路要求：本系统中，主配电箱之间的通讯线必须采用链式（手拉手）连接后甩至主机线型：WDZN-RYJSP-2*1.0mm 2穿JDG20钢管保护或走消防弱电线槽；所引至电讯管井线路预留 3米长，甩至主分配电处按照接线图进行箱内线路连接；4）线路定义及要求WDZN-BYJ-2*4.0mm 2为系统中电源线，以红色为正，蓝色为负；（连接集中电源和主分配电装置

18、WDZN-BYJ-2*2.5mm2为系统中电源线，以红色为正，蓝色为负；（连接主分配电装置和终端标志灯具）WDZN-RYJS-2*1.5mm2为系统中信号线，以黄色为正，绿色为负；（连接集中电源和分配电装置；连接分配电装置和终端标志灯具）WDZN-RYJSP-2*1.0mm 2为系统中通讯线，以黄色为正，绿色为负。（连接系统主机和集中电源）此 WDZN-RYJSP-2*1.0mm 2通讯线必须采用链式（手拉手）连接布线。本系统中所有灯具均有独立地址码，灯具引出四颗线，分别为橙蓝黄绿，其中橙蓝为电源线,黄绿线为信号线，均有极性，电源线中橙正蓝负，信号线黄正绿负，在接线时请对应极性连接，否则容易

19、造成灯具烧坏。5.4配电箱体安装1、配电层介绍（1）智能消防应急疏散低压配电系统的分层（2）配电层的组成1）设备：应急照明集中电源、主分配电装置、终端分配电装置、消防应急灯具等。2）线路：配电支路（配电支路 +H-MBUS总线）（3 ）配电层设计的一般原则1） 配电层采用2级保护措施，即配电支路保护（主分配装置）和供电回路保护（终端配电 装置）2）配电层的所有设备应分散设置在配电间、配电井内。并尽量使配电半径、供电半径为最 小。3）大于2000m2防火分区应单独设置应急照明分配电装置。（4）配电层的集中电源额定功率的选择集中电源的额定功率有 0.45KVA和1.0KVA两种，应急时间不小于90

20、分钟。集中电源额定功率应大于所带载的消防应急灯具的总功率。设消防应急灯具的总功率为：P-集中电源的额定功率 Pe：Pe= K*P s公式中的K为安全系数，按照下表取值。安全系数取值表序号应急供电时间（分钟）K1901.2 1.521201.6 2.031802.4 3.02、箱体安装就位本系统主机柜、集中电源箱供电需消防专业用电源AC220V ,系统主机一般安装于消防控制中心，集中电源装置一般安装于楼层配电间或竖井，根据竖井深化图纸设计确认安装位置。HY-FP-24V4V FOP-24V/54F1工月 Hu1_y_i| 4/-*.： TU .4 呂口 机旦rl 屏./.*； BTpBTTI黑;

21、脚;BS35厂T11弓rihMi *MHf主分配、终端分配电装置接线深化图2电池安装集中电源内一般采用两节12V蓄电池作为消防应急电源备电，电池一般选用12V/64AH规格，备电连接示意图如下：集中电源备电需要注意，集中电源箱中的电池通常约为60kg左右，所以在集中电源箱安装时务必将箱体固定牢固，以防脱落伤人。电池箱内会有两节12V/24AH的电池（体积较集中电源所用 电池小），用于主机使用，接线方法同上。电池在安装及接线过程中，要注意电池的正负方 向，切忌不要正负极短路，以免造成电池损坏或人身伤害。请断电状态下连接电池。5.5灯具安装1、灯具安装：1）灯具安装规范：在公共区疏散走道墙壁1米以

22、下壁挂明装疏散指示标志灯，安全出口门 上方距地面2.22.5m壁挂或吊挂明装安全出口标志灯。EXIT消防应急方向指示灯安全出口指示灯消防应急地标灯2）灯具编码：本系统中所有灯具在现场安装前均需要严格按照灯具编码图编码, 重号、空号。若灯具编码图遗失或需要大面积改动，需要新编码图。避免误编、编码器启动1. 编码器通电方式为两种第一种方式为连接电池（编码器由上面显示屏、中间按钮和下面接线端子排9伏）用于编辑疏散指示灯具第二种方式为连接变压器（220v转-9v）用于编辑疏散指示灯具和应急照明灯具将变压器接头插入上面接口处 2.通电开关，“-”为开，“ 0”为关、编码器编灯接线接线方式“橙色”为电源正

23、极，“蓝色”为电源负极，“绿色”为信号负极，“黄色”为信号 正极。四根线不能接错三、开机读码将灯具四总线接到编码器上，编码器通电后打开侧面开关，编码器正常读取灯具自带的原始码。HYG2000-BMQ手持式编码器“099”为灯具的原始码，“87”显示灯具通电正常，“50”为灯具状态位置，“099”位置为灯具的地址码，如果此位置固定在某一个数字如“99”这个数字就代表这个灯具的编码，如果此位置不是固定的数字而是一直在变动的数字则表明灯具编码没有被读 出。“ 87”显示灯具通电正常，如果此位置为“8C”说明电源部分出现故障。“50”为灯具状态位置，可以进行改变从而达到想要的执行目的其状态有“ 60”

24、灯具双向常 亮，“6 B”灯具双向闪亮，“A1”灯具左向常亮“ A0 ”灯具右向常亮“ A6”灯具左向闪亮，“AA ”灯具右向闪亮“ AF ”灯具灭灯，如果光标移动到“50”所在的位置按下“写入”键为给灯具编新码。四、灯具编码编码器读码确定后，按设置键移动光标到“099 ”的位置，第一位为百位，第二位为十位,第三位为个位HYG2000BMQ 丄如将灯具号码给位“ 12”将光标移动到十位处按上箭头或者下箭头将个位调成“1”在移动“设置”键移动光标到个位再次调整上，下键使其变为“2”如图五、编码写入当数字调整到“ 012 ”时按下“写入”键显示屏依次显示“ WR ” “ 001 ”（数数）“0K”

25、当显示“ 0K”后表示编码成功六、重新验证关闭右侧开关，再打开右侧开关，编码器重新读码读出编码为“012 ”编码成功七、点灯光标移动到最后两位，按上下键改变最后两位数值，在按下“写入”键，使灯具指 向需要的方向灯具双向常亮灯具左向常亮灯具右向常亮其他显示为“ 60”灯具双向常亮，“6B”灯具双向闪亮，“ A0 ”灯具左向常亮“ A1 ”灯具右左向常亮“ A6 ”灯具左向闪亮，“ AA ”灯具右向闪亮“ AF ”灯具灭灯3）灯具接线：灯具引出四颗线，分别为橙蓝黄绿，其中橙蓝为电源线，黄绿线为信号线，均有极性，电源线中橙正蓝负， 信号线黄正绿负，在接线时请对应极性连接，否则上电时容 易对灯具造成损

26、坏。对于地标灯的接线，当安装时需要特别添加防水处理，即当采用常规绝缘胶布包扎后，使用防水胶泥再次对接头处以及被剥开护套线部分的灯具四芯线进行密封包 扎。2、灯具接线：1）本系统灯具接线前应使用厂家专用编码器对灯具进行地址编码，按照设计图纸中划分的通讯回路，每个回路由1号开始编码，编码应连续，不应有重号，编码器在供货时随货提供。2）地面灯具接线说明：灯具四总线说明信号总线1黄线=信号正线；2绿线=信号负线电源总线1橙红线=电源正线；2蓝线=电源负线线头挂锡拔线接线所用材料为，黑色的为助燃胶泥。灯具做绝缘防水处理缠绕阻燃胶泥后缠绕防水胶布5.5系统调试1疏散指示系统完成与报警系统联动的需求说明1）

27、准确的报警点位图（报警点包括感温探测器、感烟探测器、手动报警按钮等能够作为火 灾报警探测的设备），及每个点位的准确地址（如主机号、分区号、地址号）。2）报警主机输出接口：485通讯总线（一根屏蔽双绞线）或232通讯总线（一根屏蔽三芯线）。3）报警主机与疏散指示系统的通讯协议：即报警主机复位、感温探测器、感烟探测器、手动报警按钮等能够作为火灾报警探测的设备报警时，向疏散指示系统发送数据的格式等；及通讯端口配置信息。4）视通讯协议具体内容，可能还需要提供其他具体信息。5）报警主机提供的协议等信息必须是中文版，并全力辅助疏散指示系统完成通讯协议的编 制。2、消防应急疏散系统调试及消防联动 1）第一步

28、检查现场灯具是否基本按图安装到位，并是否都能正常通电，通讯是否正常。在实际正常操作下，通电后的灯具为常亮状态，其中双箭头指示灯为左亮状态一般调试过程中会碰到个别灯具不亮和一串灯具不亮两种情况，一般都是通电故障， 较好解 决。2）第二步：根据最终智能消防应急编码图纸、消防报警点位图和现场情况编辑预案。在实 际编辑中，应与现场施工人员确认最终版本图，以免造成编辑好的预案和实际现场相差过大,后续部分灯具无法注册，从而造成无法调控；还应注意更改后图纸是否有同一回路重码和错回路的情况，发现后应及时找到施工人员协商进行修改，以免造成后续调试困难。ATUOCA软件图标和编辑软件图标3）第三步：把已编辑的预

29、案导入主机（控制器），并使用管理软件注册现场灯具信息管理软件图标fire管理软件单回路注册信息表4）第四步：根据软件注册灯具数量和现场实际灯具数量对比，查找软件未能注册灯具的注册失败原因并维修更正，使软件注册灯具数量和现场实际灯具数量一致。现场实际调试中， 一般都是单独一个灯或一串灯无法注册， 一般都为通信故障， 需根据实际情况协同施工人员 一一排除5）第五步：与消防联动进行通讯并执行调试预案， 查看现场灯具指示方向是否正确， 根据实际情况调整 部分错误指示方向的灯具的方向，然后使用管理软件联动，完成调试。7 质量控制7.6 质量控制依据7.6.1建筑电气工程施工质量验收规范 （ GB5030

30、32002）7.6.2 对于地标灯的接线，当安装时需要特别添加防水处理，即当采用常规绝缘胶布包扎后， 使用防水胶泥再次对接头处以及被剥开护套线部分的灯具四芯线进行密封包扎。7.6.3 本系统属于弱电配管走桥架不能经桥架。8 安全措施8.1 进入施工现场必须戴安全帽，不得穿拖鞋，在高处作业时系好安全带，不 允许穿硬底鞋。8.2 在梯子操作时，要戴好工具包，工具及材料禁止上下抛扔。8.3 锯管套丝时管子压钳台要放平稳，用力要均衡，防止锯条折断或套丝扳手 崩滑伤人。8.4 用手动弯管器煨时，操作人员面部一定要错开所弯的管子，以免弯管器滑 落伤人。8.5 使用电焊机时，外壳必须接地良好，戴防护面罩及绝

31、缘手套，焊钳及电源 线不得有破损，动焊前，必须清理现场易燃物。8.6 施工现场有足够照明，配电箱及线路良好，电源线应挂起，严禁在地上乱 拖乱拉。8.7 建立完善的管理体制，落实安全生产责任制度。8.8 加强安全教育，提高员工和施工人员的安全意识。8.9 编制应急预案，明确具体措施。8.10 加强现场安全文明施工管理，及时消除安全隐患。9 环保措施1、由于智能消防应急疏散是安全电源，现场容易丢失，在安装箱体前把配电间和电气竖井 的门安装完毕。2、现场安装完灯具及时将包装袋清理干净。3、灯具安装完毕后，配合精装修将4、健全环境保护管理体系，结合工程情况编制环境保护实施细则。5、加强环保宣传与教育，提高人员环保意识。
