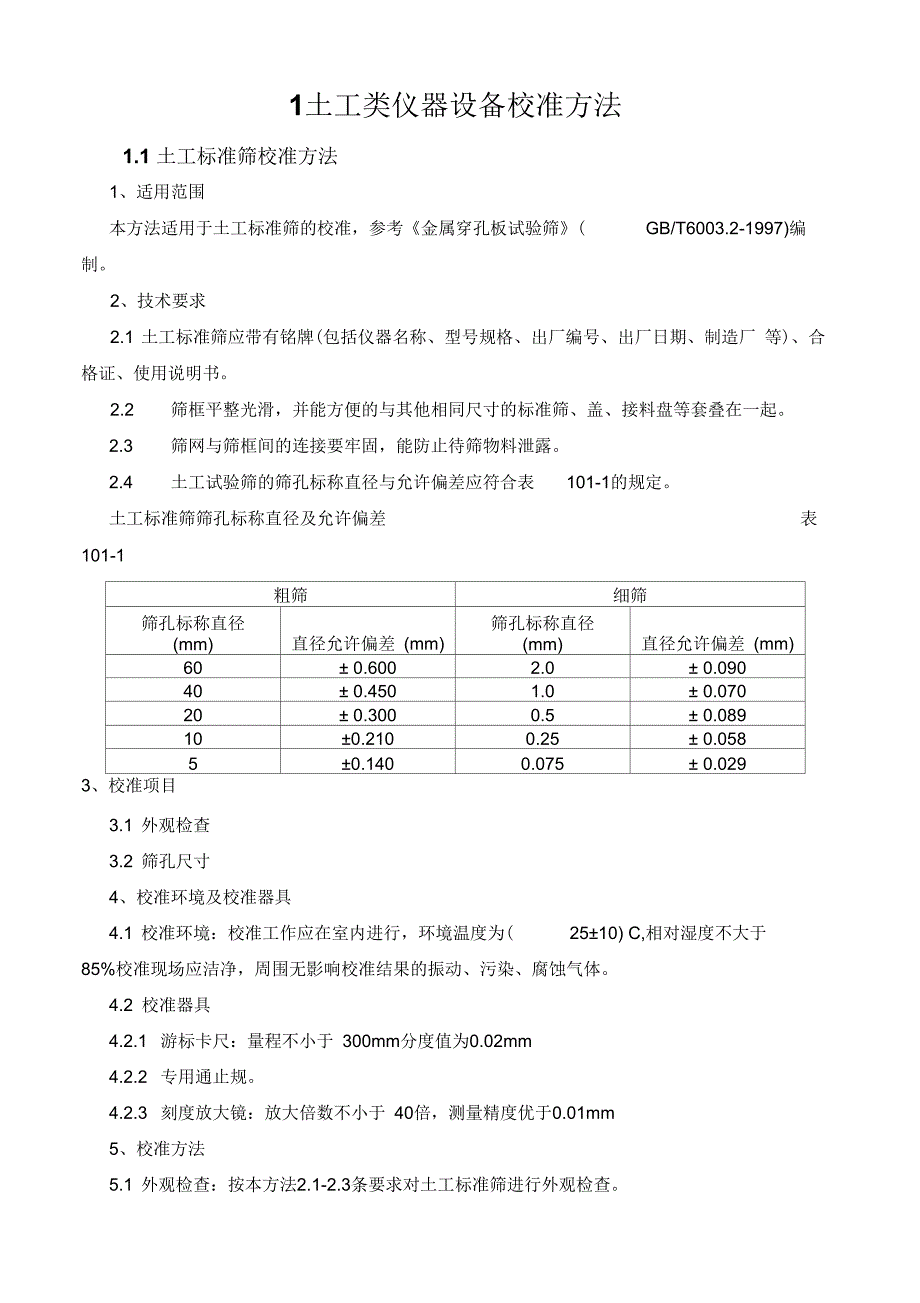

1、1土工类仪器设备校准方法1.1 土工标准筛校准方法1、适用范围本方法适用于土工标准筛的校准，参考金属穿孔板试验筛(GB/T6003.2-1997)编制。2、技术要求2.1 土工标准筛应带有铭牌(包括仪器名称、型号规格、出厂编号、出厂日期、制造厂 等)、合格证、使用说明书。2.2 筛框平整光滑，并能方便的与其他相同尺寸的标准筛、盖、接料盘等套叠在一起。2.3 筛网与筛框间的连接要牢固，能防止待筛物料泄露。2.4 土工试验筛的筛孔标称直径与允许偏差应符合表101-1的规定。土工标准筛筛孔标称直径及允许偏差表101-1粗筛细筛筛孔标称直径(mm)直径允许偏差 (mm)筛孔标称直径(mm)直径允许偏差
2、 (mm)60 0.6002.0 0.09040 0.4501.0 0.07020 0.3000.5 0.089100.2100.25 0.05850.1400.075 0.0293、校准项目3.1 外观检查3.2 筛孔尺寸4、校准环境及校准器具4.1 校准环境：校准工作应在室内进行，环境温度为(2510) C,相对湿度不大于85%校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀气体。4.2 校准器具4.2.1 游标卡尺：量程不小于 300mm分度值为0.02mm4.2.2 专用通止规。4.2.3 刻度放大镜：放大倍数不小于 40倍，测量精度优于0.01mm5、校准方法5.1 外观检查：按

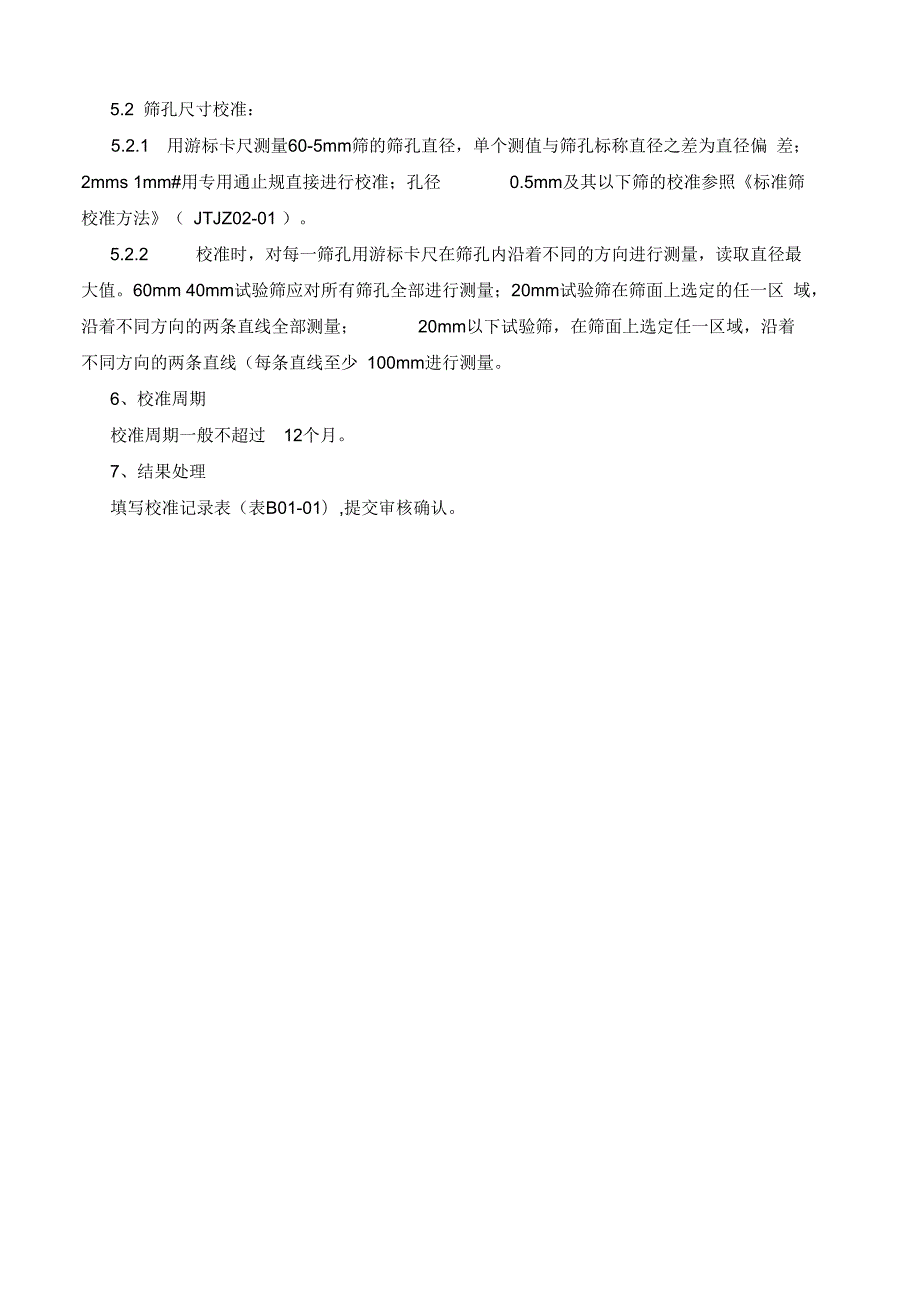

3、本方法2.1-2.3条要求对土工标准筛进行外观检查。5.2 筛孔尺寸校准：5.2.1 用游标卡尺测量60-5mm筛的筛孔直径，单个测值与筛孔标称直径之差为直径偏 差；2mms 1mm#用专用通止规直接进行校准；孔径0.5mm及其以下筛的校准参照标准筛校准方法（ JTJZ02-01 ）。5.2.2 校准时，对每一筛孔用游标卡尺在筛孔内沿着不同的方向进行测量，读取直径最大值。60mm 40mm试验筛应对所有筛孔全部进行测量；20mm试验筛在筛面上选定的任一区 域，沿着不同方向的两条直线全部测量；20mm以下试验筛，在筛面上选定任一区域，沿着不同方向的两条直线（每条直线至少 100mm进行测量。6、

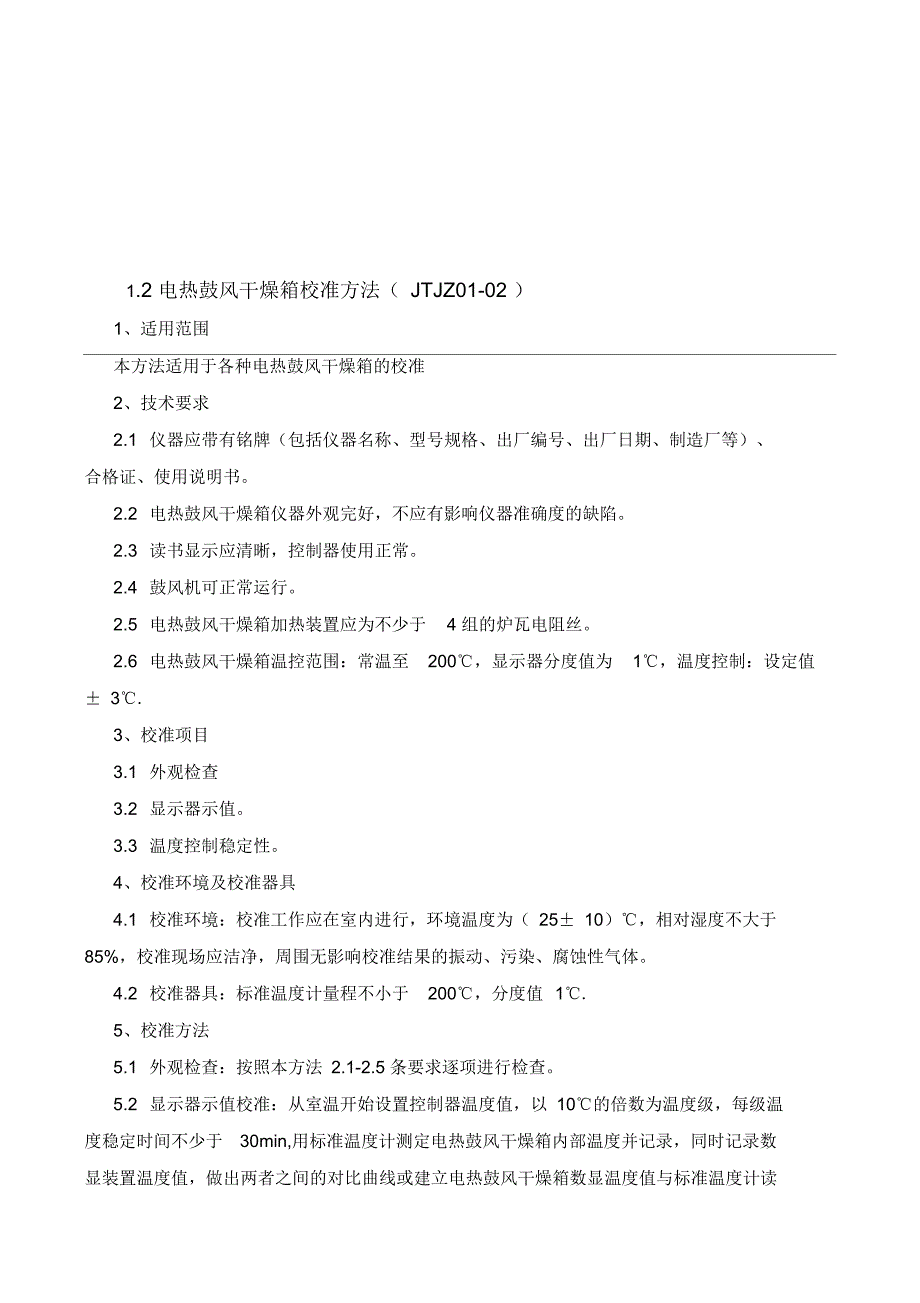

4、校准周期校准周期一般不超过12个月。7、结果处理填写校准记录表（表B01-01）,提交审核确认。1.2 电热鼓风干燥箱校准方法（ JTJZ01-02 ）1、适用范围本方法适用于各种电热鼓风干燥箱的校准2、技术要求2.1 仪器应带有铭牌（包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等）、合格证、使用说明书。2.2 电热鼓风干燥箱仪器外观完好，不应有影响仪器准确度的缺陷。2.3 读书显示应清晰，控制器使用正常。2.4 鼓风机可正常运行。2.5 电热鼓风干燥箱加热装置应为不少于4 组的炉瓦电阻丝。2.6 电热鼓风干燥箱温控范围：常温至200，显示器分度值为1，温度控制：设定值 3.3、校准项目
5、3.1 外观检查3.2 显示器示值。3.3 温度控制稳定性。4、校准环境及校准器具4.1 校准环境：校准工作应在室内进行，环境温度为（ 25 10），相对湿度不大于85%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。4.2 校准器具：标准温度计量程不小于200，分度值1.5、校准方法5.1 外观检查：按照本方法 2.1-2.5 条要求逐项进行检查。5.2 显示器示值校准：从室温开始设置控制器温度值，以 10的倍数为温度级，每级温度稳定时间不少于30min,用标准温度计测定电热鼓风干燥箱内部温度并记录，同时记录数显装置温度值，做出两者之间的对比曲线或建立电热鼓风干燥箱数显温度值与
6、标准温度计读书的数据对比表。5.3 温度控制稳定性校准：将电热鼓风干燥箱温度分段设置为 65、105、175，待温度稳定后， 3h 内每小时随即观察一次读书，每次读数偏差不超过设定值3为温度控制稳定性合格。6、校准周期校准周期一般不超过12 个月。7、结果处理填写校准记录表（表B01-02）, 提交审核确认。1.3 液塑限联合测定仪校准方法（ JTJZ01-03）1、适用范围本方法适用于液塑限联合测定仪的校准，参照土壤液塑限联合测定仪检定规程【 JJG（交通） 069-2006 】编制。2、技术要求2.1 外观：2.1.1 仪器应带有铭牌（包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等）
7、合格证、使用说明书。2.1.2 仪器外观完好，不应有锈蚀、碰伤、显著的划痕及影响仪器准确度的其他缺陷。2.1.3 显示装置应刻度清晰，量程满足要求。2.2 圆锥仪下沉时间为（ 5 0.1）s 。2.3 圆锥仪：质量为（ 76 0.2）g 或（100 0.2）g 。；锥角为（ 30 0.2） ；锥尖磨损高度0 0.3mm2.4 盛土杯：小杯内径（400.5）mm,高度为3040mm大杯内径（500.5）mm,高度为4050mm2.5 下沉深度测量误差： 2%3、校准项目3.1 外观检查。3.2 圆锥仪下沉时间。3.3 圆锥仪的质量、圆锥角度及锥尖磨损。3.4 盛土杯尺寸。3.5 下沉深度测量误
8、差。4、校准环境及校准器具4.1 校准环境：校准工作应在室内进行，环境温度为（ 25 10） ，相对湿度不下于85%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。4.2 校准器具：4.2.1 秒表：分度值0.1s .4.2.2 电子天平：量程不小于 2000g,感量0.01g。4.2.3 万能角度尺：分度值2.4.2.4 三用游标卡尺：量程不小于 200mm分度值0.02mm4.2.5 标准量块：四等标准量块（5mm、 10mm、 15mm、 20mm）。5、校准方法5.1 外观检验：按照本方法 2.1 条要求进行目测检查。5.2 圆锥仪下沉时间的校准：将土膏装入盛土杯中，置于
9、升降平台上，转动平台升降螺母，使圆锥锥尖刚好和土面接触，此时指示灯亮，停止转动平台升降螺母，按动开关，同时启动秒表，圆锥仪即自由下落，当读书指示灯亮时（或仪器记数声响），再次按下秒表，记录所经历的时间，平行测定3 次，取平均值。5.3 圆锥仪的质量、圆锥角度及锥尖磨损的校准：5.3.1 圆锥仪的质量校准：用电子天平称量圆锥的质量，重复3次，取平均值。5.3.2 圆锥仪角度校准：用万能角度尺测量圆角度，每120测量1 次，共测量3次，取平均值。5.3.3 圆锥仪锥尖磨损校准：新购圆锥仪后，用游标卡尺测量锥高，并记录（初始高度），以后校准时使用同样的方法测量锥高（实测高度），并计算锥尖磨损高度值，
10、重复3次，取平均值。5.4 盛土杯尺寸校准：用游标卡尺测量盛土杯的内径和高度，每120测量一次，共测量3 次，取平均值。5.5下沉深度测量误差校准：在022mnf围内，设定 5mm 10mm 15mm 20mm4Ms准点，用标准量块校准，校准点每一点的误差应满足2.5 条要求，重复3 次，取平均值。误差计算公式为：误差值=|量测值-标准值|/标准值X 100%6、校准周期校准周期一般不超过12个月。7、结果处理填写校准记录表（表B01-03）,提交审核确认。1.4电动击实仪校准方法（JTJZ01-04）1、适用范围本方法适用于电动击实仪的校准，参照士工击实仪检定规程【 JJG （交通）058-
11、 2004】编制。2、技术要求2.1 仪器应带有铭牌（包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等）、 合格证、使用说明书。2.2 击实锤质量：轻型（2500 5）g,重型（4500 9）g。2.3 击实锤落高：轻型（300 2）mm重型（450 2）mm击实过程中落高应保持不变。2.4 击实锤锤头直径：（500.5）mm。2.5 击实锤体的侧母线与击实筒内壁的间隙：2-2.5mm=2.6 击实筒规格要求如表104-1所示。击实筒规格要求表104-1规格型号高度（mm内径（mm）小型击实筒127 0.23100 0.2大型击实筒170 0.25152 0.33、校准项目3.1 外观检查
12、3.2 击实锤质量。3.3 击实锤落高。3.4 击实锤锤头直径3.5 击实锤体的侧母线与击实筒内壁的间隙。3.6 击实筒几何尺寸。4、校准环境及校准器具4.1 校准环境：环境温度为（25 10） ，相对湿度不大于85%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。4.2 校准器具：4.2.1 电子天平：量程不小于 5000g,感量为1g。4.2.2 钢直尺：量程不小于500mm分度值为1mm4.2.3 游标卡尺：最大量程不小于 200mm分度值为0.02mm4.2.4 塞尺：0.02-2mm。5、校准方法5.1 外观检查：按本方法 2.1 条要求对仪器的外观进行检查。5.2
13、击实锤质量校准：取下击实锤及导向杆放置在记数电子天平上准确称量，调整其配重，使锤质量准确至要求范围。5.3 击实锤落高校准：将击实锤提升至起始高度位置处，用钢直尺测量出击实锤底部至落点处的垂直高度即击实锤落高，重复测量3 次，取平均值。5.4 击实锤锤头直径校准：用游标卡尺测量击实锤锤头直径，每120测量1 次，共测量3 次，取平均值。5.5 击实锤体的侧母线与击实筒内壁的间隙校准：将击实仪的定位销调整到使用大型击实筒处，安装好大型击实筒，将击实锤体手动调整到击实过程下端位置，然后手动转动击实筒，每转动120用塞尺测量击实锤体的侧母线与击实筒内壁的间隙，共测量3 次，其间隙均应在2-2.5mm
14、范围内，小型击实筒校准采用同样的方法。5.6 击实筒几何尺寸校准：用游标卡尺测量击实筒的内径及高度，每120测量1 次，共测量 3 次，取平均值。6、校准周期校准周期一般不超过12 个月。7、结果处理填写校准记录表（表B01-04）,提交审核确认。1.5 路面材料强度试验仪校准方法（ JTJZ01-05）1、适用范围本方法适用于路面材料强度试验仪主机的校准。2、技术要求2.1 仪器应带有铭牌（包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等）、合格证、使用说明书。2.2 仪器安装应水平，立柱应安装紧固、竖直，并相互平行。2.3 上升速率可控制为 1mm/min.2.4 框架横梁、升降台应保
15、持水平，处于相互平行的平面上。2.5 上升轴、贯入杆均应竖直，并处于同一直线上。3、校准项目3.1 外观检查。3.2 上升速率。3.3 框架横梁、升降台的水平度。3.4 上升轴及贯入杆的竖直度。4、校准环境及校准器具4.1 校准环境：校准工作应在室内进行，环境温度为（ 25 10）。相对湿度不大于85%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。4.2 校准器具：4.2.1 秒表：分度值0.1s 。4.2.2 百分表：量程10mm分度值0.01mm4.2.3 水平尺。5、校准方法5.1 外观检查：按本方法 2.1 条、 2.2 条要求对仪器的外观进行检查。5.2 上升速率校准
16、将仪器升降台调节至适当的位置、上升速率档位设置为 1mm/mi将百分表用支架、表夹等装置固定，使表头与上升盘接触并调零，开启上升按钮，同时启动秒表，当秒表显示时间为 5min 时关闭上升按钮，读取百分表读书，计算上升速率，重复测量3 次，取平均值。5.3 框架横梁、升降台的水平度校准：将水平框尺分别在相互垂直的两个方向置于框架顶部，调节框架水平后，将水平尺以相同的方式放置在升降台上，启动上升按钮，查看升降台上升过程中是否水平，否则应进行维修处理。5.4 上升轴及贯入杆的竖直度校准：连接测力环、贯入杆，将上升台升至与贯入杆接触的位置，查看贯入杆与升降台是否处于同一竖直线，否则应予以维修处理。6
17、校准周期校准周期一般不超过12个月。7、结果处理填写校准记录表（表B01-05）,提交审核确认。1.6 土工环刀校准方法( JTJZ01-06)1、适用范围本方法适用于土的密度试验用环刀的校准。2、技术要求2.1 环刀应圆整，无明显的变形，无缺损。2.2 内径：（61.8 0.15）mm, （79.8 0.15）mm, 60-80mm（现场检测用）。2.3 高度（20.0 0.10）mm, 20-30mm（现场检测用）。3、校准项目3.1 外观检查。3.2 环刀内径。3.3 环刀高度。4、校准环境及校准器具4.1 校准环境：校准工作应在室内进行，环境温度为（ 25 10）。相对湿度不大于85
18、校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。4.2 校准器具：游标卡尺量程不小于200mm,分度值0.02mm。5、校准方法5.1 外观检查：按本方法2.1 条要求进行外观检查。5.2 环刀内径校准：用游标卡尺测量环刀内径，每120测量 1 次，共测量3次。5.3 环刀高度校准：用游标卡尺测量环刀，每120测量1 次，共测量3次取平均值。6、校准周期校准周期一般不超过12个月。7、结果处理填写校准记录表（表B01-06）,提交审核确认。1.7 CBR试验装置校准方法（JTJZ01-07）1、适用范围本方法适用于CBR式验装置的校准。2、技术要求2.1 外观：贯入杆、试筒、荷
19、载板、百分表支撑架、透水板等外观完好，不应有碰伤、显著的划 痕及影响仪器准确度的其他缺陷。2.2 贯入杆：端面直径（50 0.5）mm,长约100mm的金属柱，百分表支架应和贯入杆垂 直并安装牢固。2.3 试筒：内径（152 0.2）mm 高度（170 1. 0）mm套环：高度（50 0.5）mm；筒内垫块：直径（1510.2）mm高度（500.5）mm=2.4 荷载板：直径150mm中心孔眼直径 52mm，每块质量（1250 10）g ,沿直径分为两 个半圆块。3、校准项目3.1 外观检查。3.2 贯入杆的直径。3.3 试筒、套环及筒内垫块的尺寸。3.4 荷载板质量。4、校准环境及校准器具4
20、1 校准环境：环境温度为（ 25 10） ，相对湿度不大于85%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。4.2 校准器具：4.2.1 游标卡尺：量程不小于 200mm分度值为0.02mm4.2.2 电子天平：量程不小于2000g,感量0.01g。5、校准方法5.1 外观检查：按照本方法 2.1 条要求目测检测仪器外观，外观符合要求后，再进行其 他项的校准。5.2 贯入杆直径校准：用游标卡尺测量贯入杆的直径，每120测量一次，共测量3 次，取平均值。5.3 试筒、套环及筒内垫块的尺寸校准：用游标卡尺分别测量试筒内径和高度、筒内垫块的直径和高度、套环的高度，每120测量一次
21、共测量3 次，取平均值。5.4 荷载板质量校准：逐个称量荷载板质量并记录。6、校准周期校准周期一般不超过12 个月。7、结果处理填写校准记录表（表B01-07）,提交审核确认。2集料类仪器设备校准方法2.1标准筛校准方法(JTJZ020-01)1、适用范围本方法适用于集料试验用标准筛的校准，参照公路工程集料试验规程( JTG E42- 2005)附录公路工程方孔筛集料标准筛编制。2、技术要求2.1 标准筛应带有铭牌(包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等)、 合格证、使用说明书。2.2 标准筛应外观整洁，筛框平整光滑，并且能够方便地与筛框尺寸相同的其他筛、 盖、接料盘等能套在一
22、起；筛网与筛框间的连接要牢固，能防止待筛物料的泄漏。2.3 筛孔4.75mm以上的标准筛应采用金属穿孔板，金属穿孔板的尺寸见公差见表201-1。金属穿孔板的尺寸及公差（表 201-1）筛孔尺 寸(mrm75.0063.0053.0037.5031.5026.5019.0016.0013.209.504单孔公 差(mm)0.7 00.600.550.450.400.350.290.270.250.212.4 16mm以下标准筛的底板可以为金属丝编织网，筛孔形状为正方形，筛孔位置必须（表 201-2）按规定要求排列，金属丝编织网筛筛孔要求见表201-2.筛孔尺寸（mrm公差（mrm极限偏差平均尺寸
23、偏差中间偏差16.0+0.990.49+0.7413.2+0.860.41+0.649.50+0.680.30+0.494.75+0.410.15+0.282.36+0.250.08+0.171.70+0.200.06+0.131.18+0.160.04+0.100.60+0.1010.021+0.0610.50+0.0890.018+0.0540.30+0.0650.012+0.0380.25+0.0580.010+0.0340.15+0.043 0.0066+0.0250.075+0.0290.0041+0.017金属丝编织网筛的尺寸及公差要求3、校准项目3.1外观检查。3.2筛孔尺寸。4
24、校准环境及校准器具4.1 校准环境：校准工作应在室内进行，环境温度为（2510）C,相对湿度不大于85%校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。4.2 校准器具：4.2.1 游标卡尺：量程不小于 200mm分度值0.02mm4.2.2 刻度放大镜：放大倍数不小于 40倍，测量精度优于0.01mm5、校准方法5.1 外观检查：按本方法2.1条、2.2条要求对标准筛进行外观检查。5.2 金属穿孔板试验筛筛孔尺寸校准：用游标卡尺测量筛孔的孔径。各筛被测筛孔的确定，应沿着相互垂直两条直线方向进行，孔径 4.75mm以上筛孔，测孔数不应少于总孔数的 20%孔径4.75mm及其以下筛
25、测孔数不应少于 40个，当两个方向上被查筛孔的数目少于规 定数目要求时，应对全部筛孔进行测量，单孔偏差不得超过单孔公差规定。5.3 金属丝编制网试验筛筛孔尺寸校准：用游标卡尺或刻度放大镜测量筛孔的孔径。各筛被测筛孔的确定，应沿着相互垂直两条直线方向或夹角为60的两条直线方向进行，测孔数量要求与金属穿孔板试验筛测孔数量要求相同；计算单孔偏差和平均尺寸偏差（单孔偏 差平均值），任一筛孔的偏差不得超过极限偏差，平均尺寸偏差不得超过规定值。6、校准周期校准周期一般不超过12个月。7、结果处理填写校准记录表（表 B2-01-1、表B02-01-2）,提交审核确认。2.2针片状规准仪校准方法（JTJZ02
26、02）1、适用范围本方法适用于水泥混凝土集料针片状颗粒含量试验用规准仪的校准。2、技术要求2.1 规准仪材质要均匀、不得有生锈、凹凸等缺陷。2.2 针状规准仪由厚5mm宽20mm长348.7mm的钢板条制成的底座和直径为 6mmi勺长 孔规准板和支架组成。2.3 针片状规准仪立柱间距和孔宽孔长要求见表202-1.针片状规准仪规格要求（表 202-1 ）粒级（mrm4.75-9.59.5-1616-1919-26.526.5-31.531.5-37.5针片状规准仪 相应的立柱问 距（mm17.1 0.930.6 1.242.0 254.6 369.6 482.8 5片状规准仪相 应的 孔宽（m
27、m2.8 0.155.1 0.257.0 0.359.1 0.4511.6 0.5513.8 0.75片状规准仪相 应的 孔长（mrm17.1 0.930.6 1.242.0 254.6 369.6 482.8 53、校准项目3.1 外观检查。3.2 针状规准仪立柱间距。3.3 片状规准仪孔宽。3.4 片状规准仪孔长。4、校准环境及校准器具4.1 校准环境：校准工作应在室内进行，环境温度为（2510）C,相对湿度不大于85%校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。4.2 校准器具：游标卡尺量程不小于 200mm分度值0.02mm4.3 准方法5.1 外观检查：按照本方法2.
28、1条、2.2条要求进行外观检查。5.2 针状规准仪立柱间距校准：用游标卡尺测量针状规准仪各立柱之间的净距，每一间 距测量3次，应在最上边、中间和最下边分别测量，均不得超过要求。5.3 片状规准仪孔宽校准：用游标卡尺测量片状规准仪孔宽，每孔测量 3次，分别在中 间和两端测量，均不得超过要求。5.4 片状规准仪孔长校准：用游标卡尺测量片状规准仪孔长。6、校准周期校准周期一般不超过12个月。7、结果处理填写校准记录表（表B02-02）,提交审核确认。2.3 压碎值试验仪校准方法(JTJZ02-03)1、适用范围本方法适用于压碎值试验仪的校准。2、技术要求2.1 压碎值试验仪由钢制圆试筒、压柱、底板组
29、成，外表光滑、平整、压碎值试验仪不得有凹凸、啃边等缺陷。2.2 压碎值试验仪的压头应平整、光滑，使用后不得产生凹陷。2.3 各部分尺寸要求如表203-1、表203-2.JTG E42-2005压碎值试验仪GB/T14685压碎值试验仪规格（表203-1 ）部位名称尺寸（mrm试同内径152 0.3厚度10压柱压头直径150 0.2底板上口直径172 0.5外径182 0.5规格（表203-2）部位名称尺寸（mm试筒内径150 0.3高度125-128厚度12压柱压头直径149 0.2压杆直径100-149压柱总长100-110压头厚度25底板直径200-220厚度6.4 0.2边缘厚度10 0
30、22.4 金属捣棒：直径（10 1.0）mm,长450-600mm端部加工成半球形。2.5 金属筒：内径（1120.2）mm,高度（179.4 0.2）mm ,（JTG E42 -2005 压碎值试验专 用，下同）3、校准项目3.1 外观检查。3.2 试筒、压柱、底板。3.3 金属捣棒和金属筒尺寸。4、校准环境及校准器具4.1 校准环境：校准工作应在室内进行，环境温度为（2510） C,相对湿度不大于85%校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。4.2 校准器具：4.2.1 游标卡尺：量程不小于 200mm分度值0.02mm4.2.2 钢直尺：量程不小于500mm分度值1
31、mm5、校准方法5.1 外观校准：按照本方法2.1条、2.2条要求进行外观检查。5.2 试筒尺寸校准：用游标卡尺测量试筒的内径、壁厚和高度，每120。测量1次，共测量 3次，取平均值。5.3 压柱尺寸校准：用游标卡尺测量压柱头直径、压杆直径、压柱总长、压头壁厚，每120测量1 次，共测量3 次，取平均值。5.4 底板尺寸校准：用游标卡尺分别测量底板的厚度和边缘厚度、用钢直尺测量底板直径，每120测量1 次，共测量3 次，取平均值。5.5 金属捣棒直径校准：用游标卡尺在金属捣棒端部测量捣棒直径，每120测量1 次，共测量3 次，取平均值。5.6 金属筒尺寸校准：用游标卡尺分别测量金属筒内径和高度
32、每120测量1 次，共测量 3 次，取平均值。6、校准周期校准周期一般不超过12 个月。7、结果处理填写校准记录表（表B02-03-1 、表 B02-03-2 ），提交审核确认。2.4 洛杉矶磨耗试验机校准方法（JTJZ02-04）1、适用范围本方法适用于洛杉矶磨耗试验机的校准。2、技术要求2.1 仪器应带有铭牌（包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等）、合格证、使用说明书。2.2 仪器应安装平稳，投料口的钢盖可通过紧固螺栓和橡胶垫与钢桶紧固密封。2.3 圆筒转速为30-33r/min 。2.4 圆筒内径（710 5）min ，内径长度（510 5）min 。2.5 钢球质量为
33、390-445g 、直径为46.0-47.6mm。3、校准项目3.1 外观检查。3.2 自控程序与转速。3.3 圆筒尺寸。3.4 钢球质量、直径。4、校准环境及校准器具4.1 校准环境：校准工作应在室内进行，环境温度为（25 10） ，相对湿度不大于85%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。4.1.1 秒表：精度0.1s 。4.1.2 钢直尺：量程不小于1000mm分度值1mm4.1.3 游标卡尺：量程不小于200mm分度值0.02mm4.1.4 电子天平：量程不小于1000g,感量不大于0.1g。5、校准方法5.1 外观检查：按照本方法 2.1 条、 2.2 条要求
34、进行外观检查。5.2 自控程序与转速校准：首先启动电机运转仪器查看计数器是否正确，然后停机，给计数器预置数值，启动电机，到预置数值后能自动停机为合格；将计数器预置为500，开动电机，同时启动秒表，转动 500 转停机时按下秒表，记录转动500 转所用时间，计算转速，重复 3 遍，取平均值。5.3 圆筒尺寸校准：用钢直尺测量圆筒外径和外侧长，每120测量1 次，共测量3次，取平均值。在开口处测量圆筒内径和内侧长度。5.4 钢球质量、直径校准：将钢球洗净烘干冷却至室温，用天平称量每个钢球质量，同时用游标卡尺测量钢球直径，每个球测量相互垂直的不同部位3 点，取平均值。6、校准周期校准周期一般不超过1
35、2 个月。7、结果处理填写校准记录表（表B02-04）,提交审核确认。5.5 加速磨光机校准方法（JTJZ02-05 ）1、适用范围本方法适用于加速磨光机的校准，参照加速磨光机检定规程【 JJG （交通）054- 2009】及加速磨光机（JT/T764-2009） 编制。2、技术要求2.1 仪器应带有铭牌（包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等）、合格证、使用说明书。2.2 仪器表面应光滑、平整、无明显缺陷和锈蚀现象。2.3 道路轮：2.3.1 道路轮外径为（406 1）mm宽度为（45 1）mm2.3.2 道路轮旋转时外径对轴心的跳动幅度不大于0.08mm两侧端面对轴心的摆动幅
36、度不大于0.05mm。2.3.3 道路轮工作时的转速为（ 320 5） r/min .2.4 橡胶轮：2.4.1 橡胶轮外径为（206 1.5） mm顶部宽度为（44 1）mm2.4.2 橡胶轮初期硬度为（69 3）IRHD。2.5 喂砂机构：2.5.1 喂砂机构能以（27 7）g/min 的流砂量注入 30号的金刚砂。2.5.2 喂砂机构能以（3 1）g/min 的流砂量注入280号的金刚砂。2.5.3 喂砂机构能以 50-75mL/min 的流量注入自来水。2.6 加荷装置：加荷装置的杠杆支点转动应灵活，杠杆上的配重应能调节，保证橡胶轮对道路轮的正向压力为（725 10） N。3、校准项目
37、3.1 外观检查。3.2 道路轮尺寸、跳动幅度、摆动幅度、转速。3.3 橡胶轮尺寸、硬度。3.4 喂砂机构：注砂、注水流量。3.5 加荷装置：正向压力。4、校准环境及校准器具4.1 校准环境：校准工作应在室内进行，环境温度为（ 25 10） ，相对湿度不大于85%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。4.2 校准器具：4.2.1 游标卡尺：量程不小于 500mm分度值0.02mm4.2.2 游标卡尺：量程不小于200mm分度值0.02mm4.2.3 百分表：分度值0.01mm （配有磁性表座）。4.2.4 转速测定仪：量程0-9999r/min ，分度值 1r/min
38、4.2.5 橡胶硬度计：量程不小于100IRHR分度值1IRHD4.2.6 秒表：分度值0.1s .4.2.7 量筒：容量200mL分度值1mL.4.2.8 电子天平：量程不小于 500g,感量0.01g。4.2.9 手提拉力测试仪：量程不小于1000N 、 I 级精度。5、校准方法5.1 外观检查：按照本方法 2.1 条、 2.2 条要求进行外观检查。5.2 道路轮的校准：5.2.1 道路轮尺寸校准：道路轮装满试件后用游标卡尺测量道路轮的外径（以石料试件圆弧为基准）、宽度、每120测量1 次，共测 3 次，取平均值。5.2.2 道路轮跳动幅度、摆动幅度校准：将百分表安装在磁性表架上，表固定
39、在磨光机的机体上，使百分表的测量触头接触道路轮的外径，百分表初始接触读数应略大于0.5mm，调整百分表读数为零，然后转动道路轮一周，观察百分表读数，记录最大值，即为道路轮跳动幅度值；改变百分表接触位置，使百分表的测量触头接触道路轮两端面外缘，同样方法可测得道路轮摆动幅度值。5.2.3 道路轮转速校准：将转速测定仪所附反光膜粘贴于道路轮端面外缘处，起动电机，待道路轮匀速转动时，用转速测定仪对准反光膜转动轨迹，读取所示转速数据，共测量5.3 橡胶轮的校准：5.3.1 橡胶轮尺寸校准：用游标卡尺测量橡胶轮外径、宽度，每120测量1 次，共测 3次，取平均值。5.3.2 橡胶轮硬度校准：用橡胶轮硬度计
40、垂直于橡胶轮外径切线方向测量，每120测量1 次，共测 3 次，取平均值。1.4 喂砂机的校准：1.4.1 粗砂流砂量校准：先将量筒放在电子天平上称取质量，精确至0.1g , 将 30号的金刚砂倒入储砂斗中，然后调节储砂斗调节阀板的开度，一手握量筒，一手握秒表，启动秒表的同时将量筒置于阀板出口处， 60s 时将量筒移出放在电子天平上称取质量，将该质量减去量筒的质量，即可得到 30 号金刚砂流砂量，该值应符合规定要求，否则应予以调整。1.4.2 细砂流砂量校准：将280 号的金刚砂倒入储砂斗中，同本方法5.4.1 条方法测定280 号金刚砂流砂量。1.4.3 注水流量校准：磨光机的放水嘴前端用塑
41、料管或橡胶管接入自来水，调节放水嘴的开度使自来水均匀流下，一手持量筒，一手持秒表，启动秒表的同时将量筒置于放水嘴下部，使水全部流入量筒内， 60s 时将量筒移出，读取量筒中水的体积读数，即可得到水的注入流量，该值应符合规定要求，否则应予以调整。1.5 加荷装置的校准：将手提拉力测试仪钩住橡胶轮的中心，使其受力中心通过轮轴并与地面垂直，使杠杆与地面平行，读取其力值并记录，重复3 次，取平均值。6、校准周期校准周期一般不超过12 个月。7、结果处理填写校准记录表（表B02-05）,提交审核记录。2.6 砂当量仪校准方法（JTJZ02-06 ）1、适用范围本方法适用于砂当量仪的校准。2、技术要求2.
42、1 仪器应带有铭牌（包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等）、合格证、使用说明书。2.2 透明圆柱形试筒：外径（400.5）mm,内径（320.25）mm,高度（4200.25）mm, 刻度线n1=380mm， n2=100mm。2.3 配 重 活 塞 ： 杆 长 （ 440 0.25）mm， 活 塞 底 座直 径 （ 25 0.1）mm ， 活 塞 配 重 （ 1000 5）g 。2.4 冲洗管：外径（60.5）mm,内径（40.2）mm,流出口孔径（10.1）mm=2.5 机械振荡器：振幅（203 1）mm 频率（180 2）次/min。3、校准项目3.1 透明圆柱形试筒尺寸
43、及刻度线。3.2 配重活塞尺寸及配重。3.3 冲洗管尺寸。3.4 机械振荡器振幅、频率。4、校准环境及校准器具4.1 校准环境：校准工作应在室内进行，环境温度为（ 25 10） ，相对湿度不大于85%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。4.2 校准器具：4.2.1 三用游标卡尺：最大量程不小于500mm分度值0.05mm4.2.2 电子天平：量程 2000g,感量0.01g。4.2.3 专用通止规： 0.9-1.1mm。4.2.4 测速仪。5、校准方法5.1 外观检查：按照本方法 2.1 条进行外观检查。5.2 透明圆柱形试筒尺寸及刻度线校准：用游标卡尺量试筒的内径、
44、外径、高度及两条刻度线距试筒底部距离，分别测 3 次，取平均值。5.3 配重活塞尺寸及配重校准：用游标卡尺测量活塞的直径、长度，用电子天平称量配重块的质量，分别测 3 次，取平均值。5.4 冲洗管尺寸：用游标卡尺测量冲洗管的内径和外径，用专用通止规检查流出口的孔径，重复测3次，取平均值。5.5 机械振荡器振幅、频率校准：人工将机械振荡器推至最左端，对准振荡器右边缘在仪器平面上做一标记，然后将其推至最右端，用游标卡尺测量标记至振荡器右边缘间距离，即为振幅，频率采用测速仪测定，重复3 次，取平均值。6、校准周期校准周期一般为 12 个月。7、结果处理填写校准记录表（表B02-06）,提交审核确认。2.7 细集料棱角性（流动时间法） 测定仪校准方法（ JTJZ0
