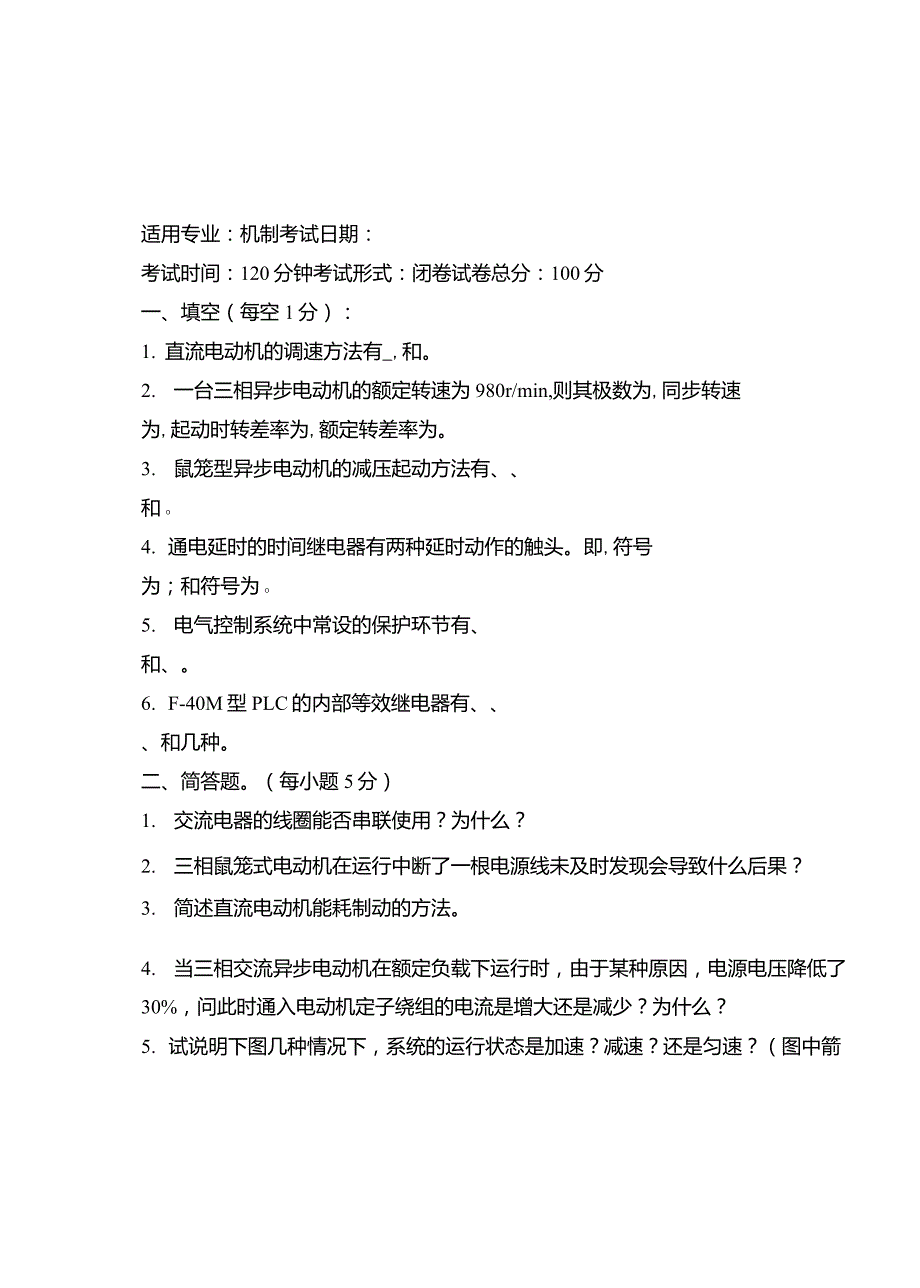

1、适用专业:机制考试日期:考试时间:120分钟考试形式:闭卷试卷总分:100分一、填空(每空1分):1. 直流电动机的调速方法有_,和。2. 一台三相异步电动机的额定转速为980r/min,则其极数为,同步转速为,起动时转差率为,额定转差率为。3. 鼠笼型异步电动机的减压起动方法有、和O4. 通电延时的时间继电器有两种延时动作的触头。即,符号为;和符号为O5. 电气控制系统中常设的保护环节有、和、。6. F-40M型PLC的内部等效继电器有、和几种。二、简答题。(每小题5分)1. 交流电器的线圈能否串联使用?为什么?2. 三相鼠笼式电动机在运行中断了一根电源线未及时发现会导致什么后果?3. 简述

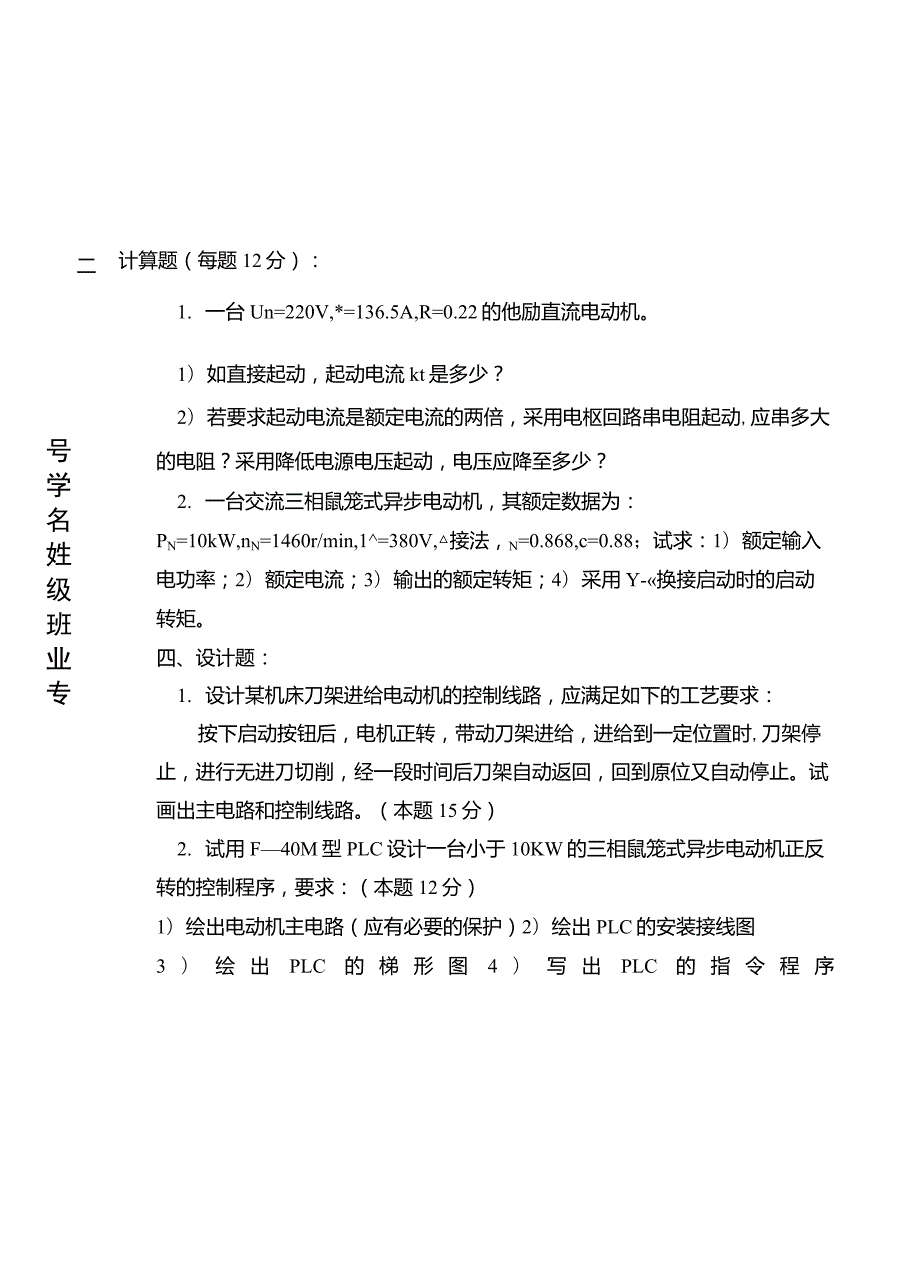

2、直流电动机能耗制动的方法。4. 当三相交流异步电动机在额定负载下运行时,由于某种原因,电源电压降低了30%,问此时通入电动机定子绕组的电流是增大还是减少?为什么?5. 试说明下图几种情况下,系统的运行状态是加速?减速?还是匀速?(图中箭头方向为转矩的实际方向)。二、号学名姓级班业专计算题(每题12分):1. 一台Un=220V,*=136.5A,R=0.22的他励直流电动机。1)如直接起动,起动电流kt是多少?2)若要求起动电流是额定电流的两倍,采用电枢回路串电阻起动,应串多大的电阻?采用降低电源电压起动,电压应降至多少?2. 一台交流三相鼠笼式异步电动机,其额定数据为:PN=10kW,nN=

3、1460r/min,1=380V,接法,N=0.868,c=0.88;试求:1)额定输入电功率;2)额定电流;3)输出的额定转矩;4)采用Y-换接启动时的启动转矩。四、设计题:1. 设计某机床刀架进给电动机的控制线路,应满足如下的工艺要求:按下启动按钮后,电机正转,带动刀架进给,进给到一定位置时,刀架停止,进行无进刀切削,经一段时间后刀架自动返回,回到原位又自动停止。试画出主电路和控制线路。(本题15分)2. 试用F40M型PLC设计一台小于10KW的三相鼠笼式异步电动机正反转的控制程序,要求:(本题12分)1)绘出电动机主电路(应有必要的保护)2)绘出PLC的安装接线图3)绘出PLC的梯形图

4、4)写出PLC的指令程序机电传动控制试卷B适用专业:机制考试日期:考试时间:120分钟考试形式:闭卷试卷总分:100分一、填空(每空2分):1. 直流电动机的启动方法有和。2. 三相鼠笼式异步电动机常用的调速方法有和。3. 电磁接触器由、和几个主要部分组成。4. 通电延时的时间继电器有两种延时动作的触头。即,符号为;和符号为5. 可编程控制器(PLC)硬件的核心部分是,存储器用来存放和,它分为和两大部分。二、简答题(回答要点,并作简明扼要解释)。(每小题5分)1. 对电动机的启动有哪些主要要求?2. 何谓恒转矩调速和恒功率调速?3. 三相异步电动机带动一恒转矩负载运行时,若电源电压下降10%,

5、此时电动机的转矩会否变化?为什么?4. 试写出机电传动系统稳定运行的必要充分条件?5. 继电器一接触器控制系统中的基本控制方法有哪几种?三、计算题(每题8分):1. 一台他励直流电动机的技术数据如下:Pn=6.5KW,Un=220V,In=34.4A,nN=1500r/min,Ra=0.242Q,试计算出此电动机的如下特性:1)固有机械特性;2)电枢附加电阻分别为3Q和5Q时的人为机械特性。3)电枢电压为Uy2时的人为机械特性。2. 台四极的三相异步电动机,电源频率为f=50HZ,额定转速nN=1440r/min,转子电阻R9=0.02Q,转子感抗X二0.08Q,转子电动势E二20V,试求:1

6、电22020动机的同步转速n;2)电动机启动时的转子电流I;3)电动机在额定转速02st时的转子电动势的频率f;4)电动机在额定转速时的转子电流I。2N2N四、设计题:1. 设计一条自动运输线的继电一一接触器控制电路,由两台鼠笼式异步电动机拖动,1M拖动皮带运输机,2M拖动卸料机,要求:(本题15分。)1)1M先启动,经一段时间后2M才允许启动;2)2M停止后,才允许1M停止。2. 试用F40M型PLC设计一台小于10KW的三相鼠笼式异步电动机正反转的控制程序,要求:(本题10分)1)绘出主电路2)绘出PLC的实际接线图3)绘出PLC的梯形图4)写出PLC的指令程序机电传动控制试卷C机电传动

7、控制试卷C适用专业:考试日期:考试时间:120分钟考试形式:闭卷试卷总分:100分线订号序号学名姓一、填空(每空1分共15分):1.直流电动机的常用调速方法有、和。2电气控制系统中常设的保护环节有、和O3. 通电延时的时间继电器有两种延时动作的触头。即,符号为;和符号为4. 生产机械的典型机械特性有、和等几种。二、简答题(每小题5分共30分)级班业专系院1.如右图示,曲线1和2分别是电动机和负载的机械特性,试问:电动机能否在二者交点稳定运行?为什么?2.交流电器的线圈能否串联使用?为什么?3. 对电动机的启动有哪些主要要求?4. 单相异步电动机为什么没有启动转矩,常采用哪些方法启动?5. 三相

8、鼠笼式电动机在运行中电源断了一根线未及时发现会导致什么后果?6. 画出晶闸管的图形符号并标注各个极的名称,写出选用时依据的技术参数。、计算题(每题10分共20分)1.一台直流他励电动机,其铭牌数据为Pn=55KW,UN=Uf=220V,nN=1500r/min,=0.8,电枢回路电阻Ra=0.2,励磁回路电阻Rf=110,试求:1)额定励磁功率Pf;2)额定转矩Tn;3)额定电枢电流IaN;4)额定电枢电流时的反电势Ea,5)直接启动时的启动电流1st。2. 一台三相鼠笼式异步电动机,其铭牌数据为Pn=55KW,接法,nN=1460r/min,UN=380V,n=0.88,cos0=0.9,T

9、st/TN=1.2,试求:1)额定输入电功率;2)额定转差率;3)额定电流;4)额定转矩;5)采用Y-启动时的启动转矩。四、设计题:1. 试设计一个工作台前进-后退的控制线路,工作台由一台小功率电动机M拖动,行程开关1ST和2ST分别装在工作台的原位和终点。要求:(本题20分)1)按下启动按钮,工作台能自动实现前进-后退-原位停止一个工作循环;2)工作台在前进中可以人为地使它立即后退到原位;。3)电动机要有相应的保护。2. 试用FX2型PLC设计一台异步电动机串电阻降压启动的控制电路和程序,电动机并有短路保护和长期过载保护。要求:1)绘出电动机的主电路2)绘出PLC的实际接线图3)绘出PLC的

10、梯形图4)写出PLC的指令程序考试卷(D)课程名称:机电传动控制开课单位:工学院考试方式:闭卷适用班级:机制级考试日期:.考试时间:120分钟题号二三四五六七八九十总分签名题分193261061512100得分注意事项:1本试卷共1页,考生必须将答案填写在答题卡上;2.考试结束后,考生务必将试卷,答题纸和草稿纸交给监考老师。一、填空题(每空1分,共19分)1. 生产机械的典型机械特性有()、()、()和()等几种。2. 直流电动机的调速方法有()、()和()。3. 断电延时的时间继电器有两种延时动作的触头。即(),符号为()和()符号为()。4. 实现多地点控制一台电动机启动停止时,应把启动按

11、钮()连接,停止按钮()连接。5. 现有一台五相反应式步进电机,转子齿数Z=60.其驱动电源脉冲频率为2000Hz,以五相十拍方式工作,工作时电机步距角为()、转速为()。6. 电气控制系统中常设的保护环节有()、()、()和()等几种。二、简答题(每题4分,共32分)1ab3. 如右图示,曲线1和2分别是电动机和负载的机械特性,试问:电动机能否在二者交点稳定运行?为什么?4. 三相鼠笼式电动机在运行中断了一根电源线未及时发现会导致什么后果?3. 三相异步电动机什么情况下可以直接起动?如果不能直接起动,可以采用的降压起动方法有哪几种?4. 交流电器的线圈能否串联使用?为什么?5. 对电动机的启

12、动有哪些主要要求?6. 三相交流电动机能耗制动和反接制动各有什么特点?7. 画出晶闸管的图形符号并标注各个极的名称,写出选用时依据的技术参数。8. 晶闸管的触发电路主要由哪几部分子电路构成?三、一台他励直流电动机的技术数据如下:Pn=2.2KW,Un=220V,g二12.4A,nl500r/min,Ra=l.7Q,试计算出此电动机的如下特性:1)固有机械特性;2)电枢附加电阻为5q时的人为机械特性。3)励磁电压q为0.8时的人为机械特性。(6分)四、一台三相鼠笼式异步电动机,其铭牌数据为Pn=55KW,接法,nN=1460r/min,UN=380V,n=0.8&cos二0.9,Tst/TN=1

13、2,试求:1)赣定输入电功率;2)额定转差率;3)额定电流;4)额定转矩;5)采用Y启动时的启动转矩。(10分)五、一台7.5KW的三相鼠笼式电动机,额定电压为380V,额定电流为15A,按要求选择电动机工作时的熔断器,交流接触器和热继电器的主要参数。(6分)六、某车床有主轴电动机Ml和油泵电动机M2,要求油泵电动机在主轴电动机之前起动并在主轴电动机之后停止,试设计主电路和控制电路,要求两台电动机均有相应的保护。(15分)七、试设计一台三相鼠笼式异步电动机串电阻降压启动的F40M型PLC控制电路和程序,要求:(12分)1)绘出电动机主电路(有必要的保护)2)绘出PLC的安装接线图3)绘出PL

14、C的梯形图4)写出PLC的指令程序考试卷(E)课程名称:机电传动控制开课单位:工学院考试方式:闭卷适用班级:机制考试日期:考试时间:120分钟题号二三四五六七八九十总分签名题分203015151010100得分注意事项:1本试卷共1页,考生必须将答案填写在答题卡上;2.考试结束后,考生务必将试卷,答题纸和草稿纸交给监考老师。一、填空题(每空1分,共20分)1、直流电动机启动方法主要和。2、实现多地点控制一台电动机启停时,应把启动按钮_连接,停止按钮_连接。_3、电磁式接触器主要由、和组成。4、PLC的基本结构是由、等组成。5、交流电动机的常用电气制动方法和两种。6、晶闸管的三个极分另ll叫、7

15、现有一台五相反应式步进电机,转子齿数Z=60.其驱动电源脉冲频率为2000Hz,以五相十拍方式工作,工作时电机步距角为、转速为,驱动电源应配环形分配器个、功率放大电路套。二、简答题(每题5分,共30分)1、可编程序控制器(PLC)的主要功能有哪几点?2、三相鼠笼式电动机在运行中断了一根电源线未及时发现会导致什么后果?3、交流电动机常用的调速方法有哪几种?4、可编程序控制器一般采用对用户程序循环扫描的工作方式,工作时分哪三个阶段?5、单相异步电动机为什么没有启动转矩,常采用哪些方法启动?6、一台10KW的三相鼠笼式电动机,额定电压为380V,额定电流为20A,按要求选择电动机工作时的熔断器,交

16、流接触器和热继电器的主要参数。三、计算题(15分)一台直流他励电动机,其铭牌数据为Pn=55KW,UN=Uf=220V,nN=1500r/min,=0.8,电枢回路电阻Ra=0.2,励磁回路电阻Rf=110,试求:1)额定励磁功率Pf;2)额定转矩Tn;3)额定电枢电流1备;4)额定电枢电流时的反电势Ea,5)直接启动时的启动电流1st。四、设计某机床刀架进给电动机的控制线路,应满足如下的工艺要求:(15分)按下启动按钮后,电机正转,带动刀架进给,进给到一定位置时,刀架停止,进行无进刀切削,经一段时间后刀架自动返回,回到原位又自动停止。试画出主电路和控制线路。五、根据图1梯形图写出指令程序。(

17、10分)六、图2是一台三相鼠笼式异步电动机的启动停止的控制电路,请指出其中的错误并在答题纸上画出正确的电路图。(10分)10010010121130FIJIT1(11000500HPHh(020H1(300050100110卜KM52y-口L-LFU2口FR.0332L52IH机电传动控制考试卷E答案一、填空题(每空1分,共20分)1. 电枢回路串电阻启动;降压启动。2. 并联,串联。34567铁心;线圈;触点;灭弧罩。中央处理器CPU;存储器;输入输出接口;(编程器)。能耗制动;电源反接制动。阳极,阴极,控制极0.9;200转/分;一;五。二、简答题(每题6分,共30分)1. 逻辑控制;数值

18、运算;定时控制;计数控制;联网通信;2. 转速下降,转矩不变,电流增大;时间长了烧毁电机。3. 变极调速,变频调速,变转差率调速(包括串阻抗,降电压,电磁调速等)。4. 读入现场数据;执行用户程序;刷新输出阶段。5. 单相电流只能形成脉动磁场,不能形成旋转磁场,所以没有启动转矩,常采用的启动方法有电容分相和罩极式。6. 熔断器:熔芯40-50A;电压380V;交流接触器:电压380V;电流20A;热继电器:电压380V;额定电流20A。三、计算:(15分)1.1)Pf=Uf22022.Rfnop2)T=9.55+=9.55x=35Nnn1500N3)5500=31.2544)E=U-IR=22

19、031.25x0.2=213.76VaNNa2205)I-1100Ast0.20.8x220NN四、设计题(15分)1)主电路2)控制电路五、指令表略(10分)有逻辑错误每处扣2分,漏写语句一条扣2分,此两项合计最多扣6分。未写出MC100扣2分,六、(10分)无法启动,无法停止,热保护元件标错,机电传动控制考试卷c答案一、填空:1. 改变U,改变,电枢回路串电阻。2-短路保护,长期过载保护,失压保护。失磁保护。3. 通电延时闭合的常闭触头、通电延时断开的常开触头。4. 恒转矩,离心通风机,直线,恒功率。二、问答:1. 能;不能。2. 不能。两个接触器的线圈不可能同时吸合。会烧坏线圈。3. 有

20、足够大的启动转矩;启动电流越小越好;启动平滑;启动设备安全可靠;启动过程功率损耗小。4. 单相电流只能形成脉动磁场,不能形成旋转磁场,所以没有启动转矩,常采用的启动方法有电容分相和罩极式。5. 转速下降,转矩不变,电流增大;时间长了烧毁电机。6. 断态重复峰值电压,通态平均电流,三、计算:1.1)Pf=Uf2202Rfno机电传动控制考试卷c答案p55OQ2) T=9.55+=9.55x=35Nnn1500N3)JV-55000.8x220=31.2544) E=U-IR=22031.25x0.2=213.76VaNNa5) I=9.=1100A“0.22. (1)P=22=6.25kW.i0

21、88/C、VLCCCC1500-1460cccQ(2)n=1500rpmp=2S=0.0260n1500机电传动控制考试卷D卷答案p1Q3UcoscpN6250J3x380x0.9=10.554机电传动控制考试卷D卷答案p5500(4) T=9.557=9.55=36Nnn1460N(5) T=1.2T=43NstN一11采用Y-启动时T=-xl.2T=x43=14.3Nh3n3四、设计题1、2、1)主电路2)接线图机电传动控制考试卷D卷答案机电传动控制考试卷D卷答案机电传动控制考试卷D卷答案一. 填空:(15分)1. 恒转矩型;离心通风机型;直线型;恒功率型。2. 改变U,改变,电枢回路串

22、电阻。3. 断电延时闭合的常闭触头、断电延时断开的常开触头。4. 并联;串联。5.0.9;200转/分;6.短路保护,长期过载保护,零压保护,零励磁保护。二. 1.能、不能。2. 以单相运行,如未能及时发现会使电机转速下降,转矩不变,电流增大;时间长了烧毁电机。3. 当电动机额定功率相对于供电电源容量而言很小时,起动电流大就不致影响供电系统上其他负载。可以通过判断公式:I/IW3/4+P/(4P)来确定电动机能否直接启动。其中I为电动机全压起动电流,I为电动机额定电流,P为电源容量,P为电动stNsN机额定功率降压起动的方法包括:定子绕组串电阻(或电抗);自耦变压器;星-三角;绕线转子串电阻。

23、4. 不能。因为两个电磁机构的衔铁不可能同时动作,衔铁先吸合的,其吸引线圈电感就增大,感抗大线圈端电压就大;而衔铁未吸合的另一个吸引线圈感抗小,压降就降低,吸力就小,因此,其铁心可能吸不上,这样两线圈的等效阻抗减小,电流增大,时间长了可能将两个线圈烧毁。5. 主要有:启动转矩大,电流小,平滑,安全可靠,简单方便,功耗小。6. 能耗制动的特点是制动电流较小,能量损耗少,制动准确,但需要直流电源,制动速度较慢,所以适用于要求平稳制动的场合。反接制动的优点是制动能力强,制动时间短;缺点是能量损耗大,制动冲击力大,制动准确度差。7. 晶闸管的主要参数有: 额定电压U. 额定通态平均电流(额定正向平均电

24、流)1 维持电流時在规定的环境温度和控制极断路时,维持元件导通的最小电流.8. 同步电路;移相电路;脉冲形成电路;功率放大电路。机电传动控制考试卷D卷答案机电传动控制考试卷D卷答案三.(10分)可求得K(pe由u+1RNeNaa=22O-12.4xl.7=o.331500Kcp=9.55k(p9.55x0.1331.266te机电传动控制考试卷D卷答案1) uRF220naT=k(pKkQ20.1332) Rad=50时0.!33xi.2667=1654J机电传动控制考试卷D卷答案n=1654一1.7+50.133x1.266T=165439.7973)nu0.8kcpe四、(10分)KKcp

25、et(1)22017:T=2067-15.870.8x0.1330.82x0.168(2)ng=1500rpm(4)(5)五、(6分)熔断器:交流接触器:热继电器:六、(15分)七(12分)55000.886.25kW-6250PY3Ucospp3x380x0.9N9.55f=9.55出W=36Nn1460N1.2T=43N采用Y-启动时卩=-xl.2T=1x43NM3N3熔芯20-30A;电压380V;电流20A;电压380V;额定电流15A。电压380V;=10.55A14.3N1厂.卄1.)施FL蚀1!一一KMiLlL5Li7B1FB2SS3E-5B2;心IId电蹲2)接线图1)主R2机

26、电传动控制试卷E答案一、填空题:1. 降压启动、电枢回路串电阻2.变极调速、变频调速3.铁心、线圈、触点、灭弧罩4.通电延时闭合的常开触点、通电延时断开的常闭触点5.中央处理单元CPU、程序、数据、系统程序存储器、用户程序存储器。二、问答:1. 主要有:启动转矩大,电流小,平滑,安全可靠,简单方便,功耗小。2. 在调速过程中维持转矩不变的调速,叫恒转矩调速;在调速过程中维持功率不变的调速,叫恒功率调速3. 不会,因为负载是恒转矩,但电流会上升、时间长就可能会烧坏电机。4. 首先电动机和生产机械的机械特性曲线有交点;其次当转速大于平衡点所对应的转速时必须有TMTLo5. 有行程控制、电流控制;时

27、间控制;连锁控制;速度控制等。三、计算:11严=1560-1.2772) n=1560-177n=1560-27.573) n=780-1.2772. 1)n1500rpni2)I=242.5A2st1500-14401500=0.043).机电传动控制试卷E答案3).机电传动控制试卷E答案2N=2Hz4)=4042N3).四、1.U1U2M22122.M2400402431403430TH卜430|I_401402430403431n(卜AN402AN431AN403UT430L401431AN402AN430AN403UT431N机电传动控制考试卷A答案五、填空:1. 改变U,改变,电枢回

28、路串电阻。2. 6;lOOOrpm;1:0.02.3. Y-启动、自藕变压器启动、定子电路串电阻或电抗启动、延边三角形启动。4. 断电延时闭合的常闭触头、断电延时断开的常开触头。5-短路保护,长期过载保护,失压保护。6. 输入、输出、计时、计数、辅助、特殊。六、问答:1. 不能。因为两个电磁机构的衔铁不可能同时动作,衔铁先吸合的,其吸引线圈电感就增大,感抗大线圈端电压就大;而衔铁未吸合的另一个吸引线圈感抗小,压降就降低,吸力就小,因此,其铁心可能吸不上,这样两线圈的等效阻抗减小,电流增大,时间长了可能将两个线圈烧毁。2. 以单相运行,如未能及时发现会使电机转速下降,转矩不变,电流增大;时间长了

29、烧毁电机。3. 直流电动机的能耗制动是在切断直流电源时接入一个能耗制动电阻。4. 增大,5. 乩匀速b.减速c.减速d.加速e.匀速。七、计算:1. 1.(1)I=1000A”0.22(2)R=2200.22=0.5860ad2X136.5w=2x136.5x0.22=6072.n1500rpni(1)100000.868=11520kW.(2)INP一13t7coscpN211520J3x380x0.88二19.9Ap10000T=1.2T=78.5NstN(3)T=9.559.55=65.4Nnn1460NT=2T=131NmaxN(4)T=2T=2x1x65.4=43.6mn3八、设计题1、2)接线图2、1)主电路形图Y430400402Y431403Y430uAAA401Tl-Y431402Y430403Y431AAAY423123UY431
