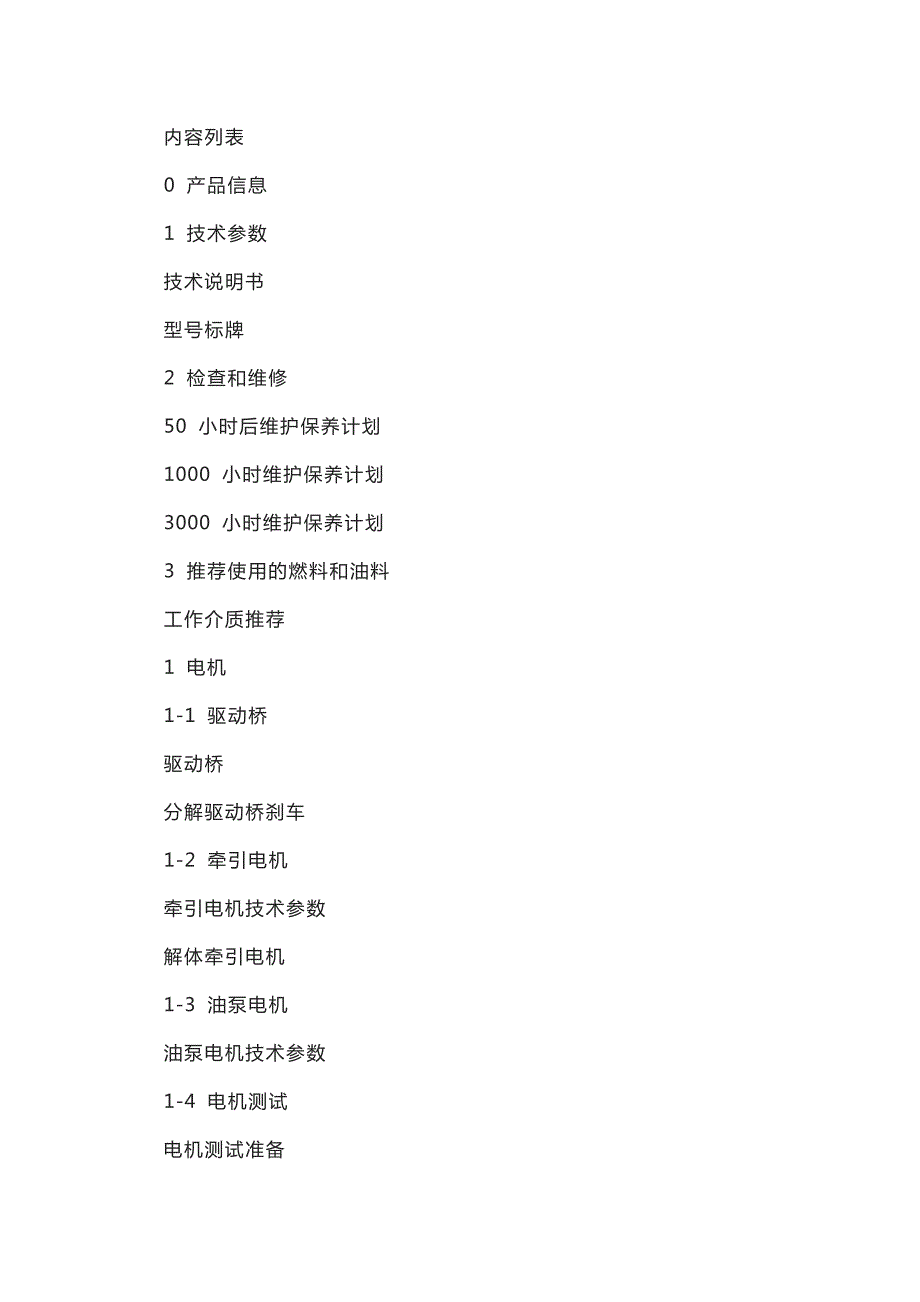

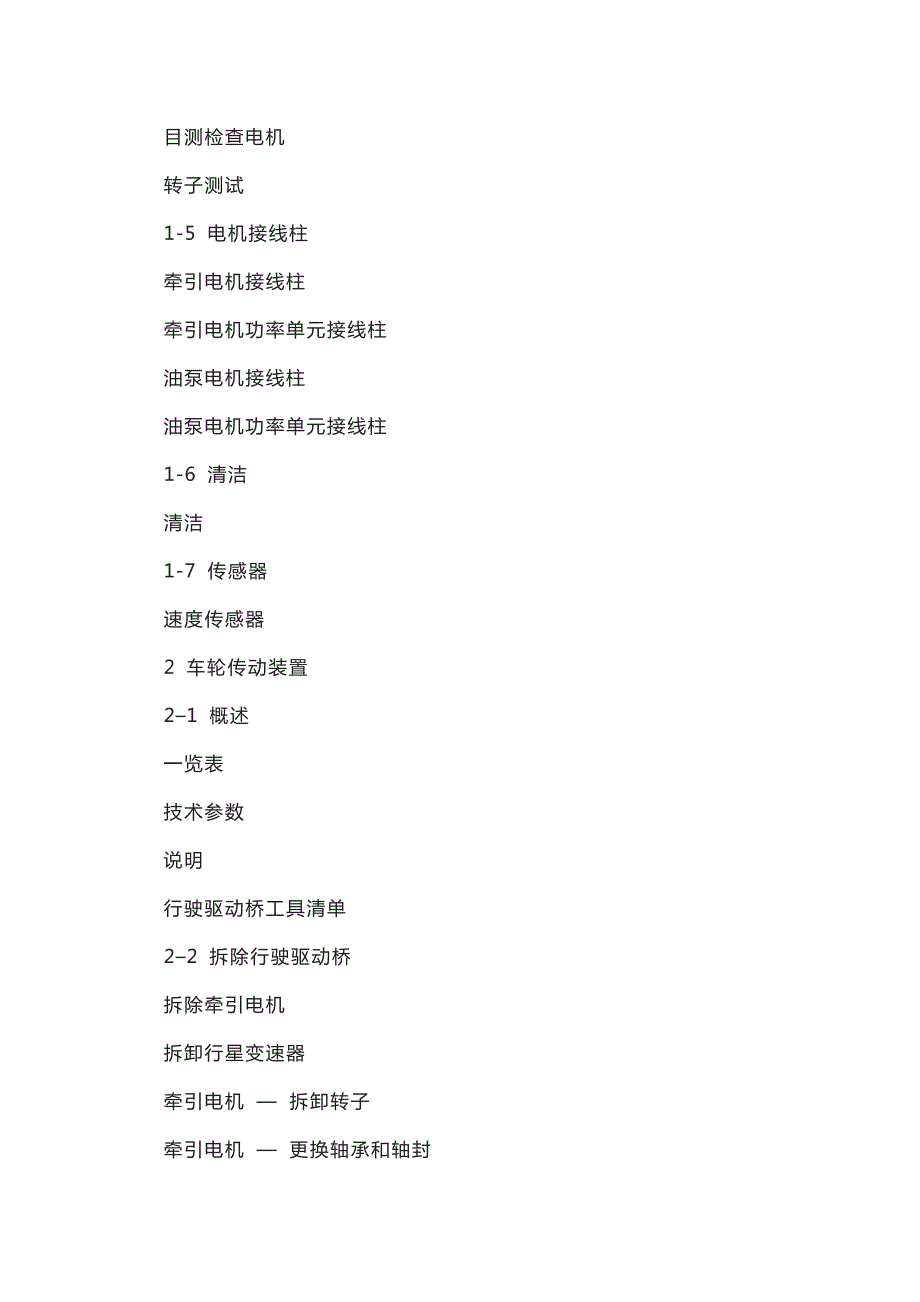

1、内容列表0 产品信息1 技术参数技术说明书型号标牌2 检查和维修50 小时后维护保养计划1000 小时维护保养计划3000 小时维护保养计划3 推荐使用的燃料和油料工作介质推荐1 电机1-1 驱动桥驱动桥分解驱动桥刹车1-2 牵引电机牵引电机技术参数解体牵引电机1-3 油泵电机油泵电机技术参数1-4 电机测试电机测试准备目测检查电机转子测试1-5 电机接线柱牵引电机接线柱牵引电机功率单元接线柱油泵电机接线柱油泵电机功率单元接线柱1-6 清洁清洁1-7 传感器速度传感器2 车轮传动装置21 概述一览表技术参数说明行驶驱动桥工具清单22 拆除行驶驱动桥拆除牵引电机拆卸行星变速器牵引电机 拆卸转子牵
2、引电机 更换轴承和轴封行星变速器 更换轴封拆除制动器23 装配行驶驱动桥装配牵引电机牵引电机 安装转子装配制动器安装行星变速器加注机油确定起步转矩3 车体及其安装3-1 车架参数表车架设计盖板3-2 坐椅座椅开关更换坐椅开关4 底盘车架4-1 转向系统功能特征转向控制阀更换转向控制阀转向柱4-2 紧凑型转向桥紧凑型转向桥功能特征拆卸紧凑型转向桥分解紧凑型转向桥安装紧凑型转向桥4-3 摆动型转向桥摆动型转向桥功能特征拆卸摆动型转向桥分解摆动型转向桥安装摆动型转向桥4-4 轮胎轮胎规格检查防静电皮带*的状况（仅对装有超洁轮胎的叉车）5 叉车控制5-1 加速器传感器加速器传感器功能更换加速传感器限位
3、螺栓5-2 制动系统制动系统概述调整脚制动调整手制动更换制动液操纵手柄类型更换操纵手柄6 电气系统6-1 功率单元概述安装功率单元插接件线脚分配功率单元激励信号6-2 插接件位置插接件的位置6-3 保险丝保险丝6-4 控制器电子控制器概述控制器插接件线脚分配牵引功能充电电路激励信号加速传感器单踏板叉车的方向选择开关手制动开关脚制动开关由开关控制的限速功能继电器的驱动6-5 液压功能液压操纵杆信号电磁阀的工作转向传感器转向控制阀的传感器 3B26-6 显示单元显示单元6-7 故障代码故障代码列表7 液压系统7-1 液压系统7-2 工作液压系统的应急下降功能手动倾斜门架和下降货叉7-3 控制阀控制
4、阀原理图控制阀的功能描述维修控制阀块更换7-4 压力设定溢流阀的压力设定8 承载提升系统8-1 提升门架调整起升链长度，并用链条喷剂润滑检查货叉释放及锁定装置10 原理图10-1 电气原理图10-2 液压原理图工作及转向液压系统回路图工作及转向液压系统回路图分解驱动桥刹车先将驱动桥内刹车油放空。堵头锁紧扭矩20Nm。拆掉连接左右驱动电机的4根螺栓（22） M16X60。螺栓的锁紧扭矩275Nm。用螺丝刀撬开左右电机，并用手扶住摩擦制动片，然后分开。依次取出摩擦制动片（7），制动盘（6），摩擦制动片（5），及配合垫圈（10，11），直到看到制动手柄（13）。用大力钳取下卡簧（20），松开波纹护套
5、19），然后用内六角扳手松开螺塞，另取一M6的螺栓旋入销中并拉出销（14），最后取出制动手柄（13）。提示驱动桥重新组装后要通过加油口加入约0.2升的制动液.清洁清洁电机-驱动桥确保电机充分冷却后，驱动桥必须在检查和保养期间进行清洁。驱动桥外部需要清洁干净。这里使用无油压缩空气清洁最适合。如果驱动桥壳体外部有严重污染，可以使用高压清洗机。是否拆除排气管，功率单元等都取决于污染等级。特别要注意电机散热片间隙的清洁无污染，保证电机冷却功能的正常。只要用水清洁即可。使用高压清洗机决不添加任何化学清洁剂。化学清洁剂可能会附着在电机的塑料部件上。高压喷射口和电机必须保证有足够的安全距离。提示如果导电轨
6、被拆装，那么在重新安装前导电轨的电气接触表面和连接螺栓必须彻底清洁。避免因接触电阻过高而产生损害和错误信息使用高压清洗机进行加强清洁时必须避开电机周围的连接件。不允许电机内潮湿。如果电机受潮，必须驱动一段时间来避免受到侵蚀损害（通过叉车产生热气来干燥），或者烘干电机（热风机或取暖器）。清洁解体后的电机定子时，严禁使用高压清洗机，也不要使用压缩空气（可能含有油污或者湿气）。首先，必须清除外部的较大杂质颗粒。进行定子预清洁时，使用布和氧化物硫化物溶剂来去除粘性的油垢和油脂。进行定子最终清洁时，务必使用电子元件清洁剂（例如S.L.X.-WWW.rivolta.de）.这种电子元件清洁剂的防火等级达到
7、100000V/cm,并且不含碳氢化合物(例如CHCs-CFCs,芳烃,PCB/PCTs）以及其它有害物质。在这些清洁剂的帮助下，污物就可以从线圈绕组中彻底冲洗出来。冲洗之后，还必须通过热风机将定子吹干。热风机的温度不能太高，其温度不能超过150 ，否则线圈绕组上的绝缘漆层将被破坏。转子可以按照传统的清洁方法进行清洁。 PCB-多氯化联二苯 PCT-多氯化联三苯 CHCs-氯代烃类 CFCs-含氯氟烃电路图综述叉车的搁置如果叉车将停止使用2个月以上的时间，应将 其停放在通风良好，无霜冻，清洁干燥的场 所，并请采取以下措施。叉车隔置前采取的措施彻底清洁叉车。将货叉架完全起降数次，门架前后倾数次。
8、若装有属具，将属具操作数次。将货叉降到一支撑面上，使起升链不再受力。检查液压油液位，必要时添注。往所有未喷漆的部件表面上涂上一薄层油或润滑脂。润滑叉车。检查蓄电池的状况和电解液液位。在蓄电池端子上涂上一层非酸性润滑脂。(参照蓄电池制造厂家的说明书).往所有裸露的电线接头上喷一层适宜的喷剂。注意事项:将叉车顶起，使车轮脱离地面。以防轮胎变形。提示:不要使用塑料布来盖叉车，因为这会加剧水汽 的凝结和聚集。提示:如果叉车将停用6个月以上的时间，请向经销 商咨询有关事宜。重新启用叉车彻底清洁叉车。润滑叉车。往蓄电池端子上涂一层非酸性润滑脂。检查蓄电池的状况和电解液液位。检查机油，如水过多，更换机油。检
9、查液压油，如水过多，更换液压油。作叉车使用前的日常保养。叉车投入使用。一般维护只有按照使用说明书中的指导或提示，定期对 叉车进行维护和检查，叉车才能保持正常工作。维护工作只允许 由经林德公司认可的专业人 员进行。您可以根据与授权代理商签订的维护协议来完成此工作。如果您想自己作叉车的维护、保养工作，我们建议至少前三次维护检查由经销 商的维修人员来完成，您的维修人员也应在埸，以便接受适当的培训。开始维护之前，叉车应停在平地上，车轮被固定住。应完全关闭工业叉车，并取下开关钥匙。断开蓄电池连接插头。需要在升起的货叉架和门架下维修时，必须采 取措施防止货叉架及门架意外下滑。需要在叉车的前端工作时，应固定门架以防后 倾。未经生产厂家的同意，不允许对叉车改装或加 装任何设备。完成所有维修工作后，必须对工业叉车执行一次功能检查和试车。小心:安装的任何侧门都可能在维护时关死并困住员工。因此在维护时，应打开两扇门并妥善固定。注意事项:叉车必须始终正确地贴上标签。铭牌和/或粘贴标牌若有遗失或损坏，则应换上新的。其位置和定购 号请参看备件目录。环境提示:请遵守燃油和润滑油的使用和处理 规定。提示:若叉车在极端环境下工作，(如过热、过 冷、灰尘浓度很大等)，应相应缩短维护 表中所给的时间间隔。维护间隔:检查和维护间隔取决于工业叉车的工作和应用条件。对于重负荷情况，我们建议缩短间隔。请联系授权代理商。
