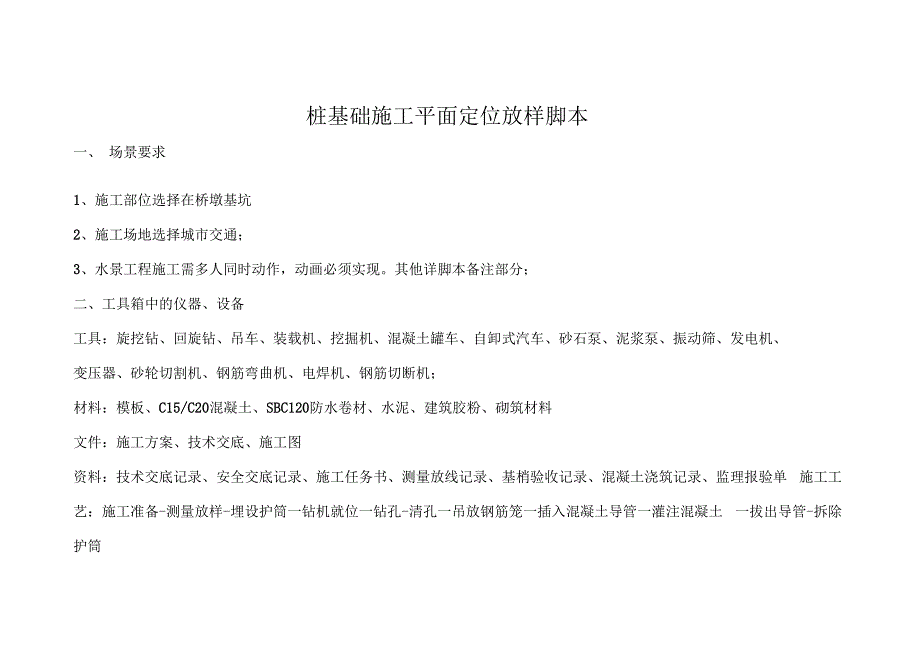

1、桩基础施工平面定位放样脚本一、 场景要求1、施工部位选择在桥墩基坑2、施工场地选择城市交通;3、水景工程施工需多人同时动作,动画必须实现。其他详脚本备注部分;二、工具箱中的仪器、设备工具:旋挖钻、回旋钻、吊车、装载机、挖掘机、混凝土罐车、自卸式汽车、砂石泵、泥浆泵、振动筛、发电机、变压器、砂轮切割机、钢筋弯曲机、电焊机、钢筋切断机;材料:模板、C15/C20混凝土、SBC120防水卷材、水泥、建筑胶粉、砌筑材料文件:施工方案、技术交底、施工图资料:技术交底记录、安全交底记录、施工任务书、测量放线记录、基梢验收记录、混凝土浇筑记录、监理报验单 施工工艺:施工准备-测量放样-埋设护筒一钻机就位一钻

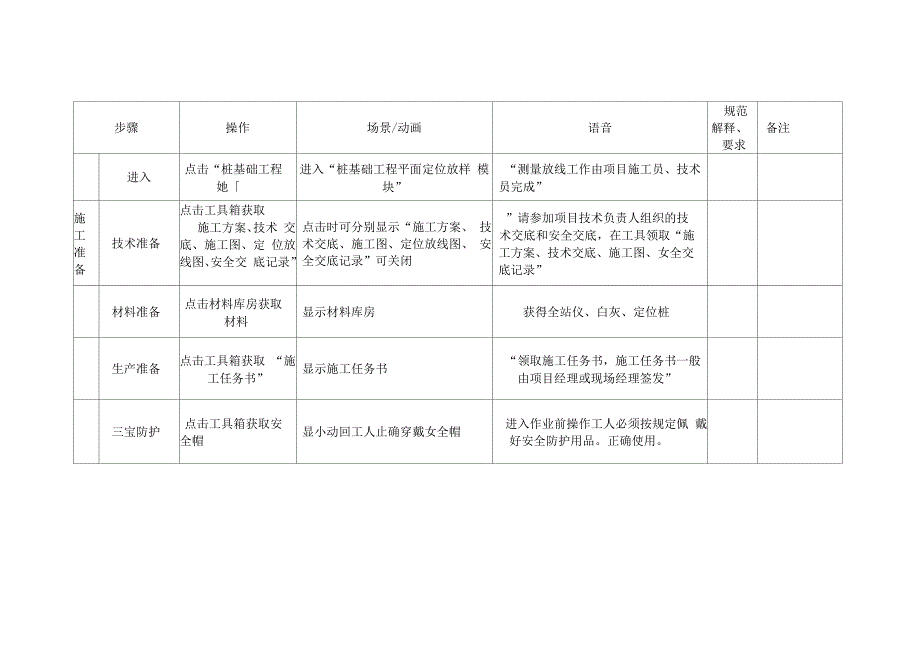

2、孔-清孔一吊放钢筋笼一插入混凝土导管一灌注混凝土 一拔出导管-拆除护筒步骤操作场景/动画语音规范 解释、要求备注进入点击“桩基础工程 她进入“桩基础工程平面定位放样 模块”“测量放线工作由项目施工员、技术 员完成”施 工 准 备技术准备点击工具箱获取施工方案、技术 交底、施工图、定 位放线图、安全交 底记录”点击时可分别显示“施工方案、 技术交底、施工图、定位放线图、 安全交底记录”可关闭”请参加项目技术负责人组织的技术交底和安全交底,在工具领取“施 工方案、技术交底、施工图、女全交 底记录”材料准备点击材料库房获取 材料显示材料库房获得全站仪、白灰、定位桩生产准备点击工具箱获取 “施工任务书

3、显示施工任务书“领取施工任务书,施工任务书一般 由项目经理或现场经理签发”三宝防护点击工具箱获取安 全帽显小动回工人止确穿戴女全帽进入作业前操作工人必须按规定佩 戴好安全防护用品。正确使用。现 场 施 工 内 容平整场地进入场景:施工场 地动画显示推土机清理施工现场的 植被及杂物进入施工场地,在测量放线工作进行 之前,首先对施工场地进行清理及整 平,为测量放线工作开展做准备动画显示挖掘机挖去地表软土在清理完地表后,挖去地表层软土动圆显小米用打分机,夯实素士, 并在施工区域进行硬化(混凝土 车浇筑混凝土)在挖除软土后,进行分打密实,浇筑 好施工平台,以满足钻机、钢筋笼吊 装、碎运送和灌注需要测

4、量放线点击工具箱获取全 站仪动画显示将全站仪架设在测量基占上八、一L-测量基点是施工之前设定的测量基 准点,在基点上架设全站仪点击工具箱获取桩 位图纸动画显示桩位图纸测量放线依据桩位图,确定桩位木质定位桩点击定位桩动回显示棱镜,棱镜在地面上扎 点,移开棱镜在扎点位置订立木 桩,固止好木桩后,棱镜放在木 桩顶,在木装顶扎点,移开棱镜, 在扎点位置钉钉子,定位桩安置 好后,用混凝土在四周加固,避 免人为破坏桩位依据施工定位图上桩位坐标,输入全 站仪,然后使用棱镜确定桩位,订立 木桩,定位桩安置好后,用混凝土在 四周加固,避免人为破坏桩位点击工具箱获取白 灰、线纯动回显示,在确定桩心点后,同 时放出

5、桩心在垂直的两个方向的 轴线,护桩位置在离桩心三米以 外,用白灰撒出每个桩径界限(方 形区域)获取白灰及线绳,在确定桩心点后, 同时放出桩心在垂直的两个方向的 轴线,护桩位置在高桩心三米以外, 用白灰撒出每个桩径界限埋设护筒点击护筒动画显示人工挖土,在桩心点位 置挖出桩孔,埋设护筒,(护筒为 钢制桶状,上端侧壁留启)埋设 护筒时沿两个垂直方向埋设护 桩。在埋设的同时用护桩检查护 筒位置是否符合要求,护同埋设 设置护筒图出地面0.3m,同时使 用水准仪测出护筒顶面图程点击获取护筒,护筒采用焊接整体式 钢护筒,利用壁厚2cm的钢板弯成, 长度4m,根据桩基直径,护筒直径 略大于桩径。埋设护筒时沿两

6、个垂直 方向埋设护桩,在埋设的同时用护桩 检查护筒位置是否符合要求。护筒中 心竖直线应与桩中心线重合,平间允 许误差为50mm,竖直线倾斜不大于 1%。设置护筒高出地面0.3m,护筒 埋设完毕经报检合格,同时测出护筒 顶面局程钻机就位点击工具箱获取钻 机动画显示钻机到达施工区域钻机进位时要调平,垫死,保证施工 中钻机位置和角度不发生倾斜点击工具箱获取线 纯动画显示在护筒的刻痕处用小线 连成十字点击线纯,在护筒的刻痕处用小线连 成十字点击钻机动画显示钻机,钻头中心对准细 线十字交叉钻机就位后,要将钻头的钻尖准确对 准孔位中心,钻头中心对准细线十字 交叉点钻孔点击泥浆池动画显示泥浆池,泥浆池为水泥

7、 色水池,一分为二,分为沉淀池 和泥浆池,泥浆池在地表卜,泥 浆池与桩孔之间后泥浆沟链接点击泥浆池,根据平均孔深和桩径计 算,同时加上钻进过程中的损耗,泥 浆池设在两个墩柱之间,每个泥浆池 容积不小于80 m3点击泥浆泵动画显示泥浆泵运行,泥浆池和 孔口挖沟槽连接,钻进时泥浆从 泥浆池流入孔内,泥浆泵利用钻 杆从孔底抽出泥浆,通过管道流 入泥浆池。泥浆中携带的砂、土 在泥浆池沉淀,泥浆再通过沟槽 流入孔内点击泥浆泵,泥浆池和孔口挖沟槽连 接,钻进时泥浆从泥浆池流入孔内, 泥浆泵利用钻杆从孔底抽出泥浆,通 过管道流入泥浆池。泥浆中携带的 砂、土在泥浆池沉淀,泥浆再通过沟 槽流入孔内。当砂、土在沉

8、淀池沉淀 到一定量,用挖机挖出点击钻机动画显示钻机运行,钻孔施工, 钻入地表入土深度50cm后注浆 钻孔钻机就位后即调整管线联接开始试钻,先用小功率开扎就位,入土 50cm 后方可开始加大功率全速钻进,并同 时向孔内注入泥浆点击工具箱获取 钻孔施工记录表动画显示钻孔记录表钻孔过程中填写钻孔施工纪录,交接 班时应交待钻进情况及下一班应注 意事项。应经常对钻孔泥浆进行检测 和试验,不合格时,应随时改正清孔点击清孔动画显示用大功率泥浆泵将孔内 较稠的泥浆吸出,同时注入较稀 的泥浆钻孔深度达到设计标高后,应对孔 深、孔径进行检查,符合规范要求的 成孔质量标准后立即进行清孔作业点击探龙动画显示清孔后清孔

9、清孔后 用探笼检查成孔情况,探笼系用 钢筋焊接而成,其直径比设计桩 基钢筋笼大100mm,其长度为6 米,为保证沉入重量。检查时用清孔后用探笼检查成孔情况:探笼系 用钢筋焊接而成,其直径比设计桩基 钢筋笼大100mm,其长度为6米, 为保证沉入重量。检查时用吊车将探 笼吊起放入孔中,如顺利通过并沉至吊车将探笼吊起放入孔中孔底,即认为合格,反之则用钻机修整吊放钢筋笼点击工具箱获取 钢筋动回显示到材料库房获取钢筋您已经获得胶合钢筋点击工具箱获取 电焊机动画显示绑扎钢筋笼,按设计 尺寸作好加劲筋圈,并在其上标 出主筋位置;把主筋摆在平整 的工作台上,在其上标明加劲的 位置;使加劲筋上任一主筋的 标记

10、对准主筋中部的加劲筋的标 记,扶正加筋筋并使其与主筋垂 直后进行点焊,依此在一根主筋 上焊好全部加劲筋;在骨架两 端各站一人转动骨架,将其余主 筋逐根照上法焊好;将骨架搁 于支架上,圈上盘筋,按设计位按设计尺寸作好加劲筋圈,并在其 上标出主筋位置;把主筋摆在平整 的工作台上,在其上标明加劲的位 置;使加劲筋上主筋的标记对 准土筋中部的加劲筋的标记,扶正加 筋筋并使其与主筋垂直后进行点焊, 依此在一根主筋上焊好全部加劲筋; 在骨架两端各站一人转动骨架,将 其余主筋逐根照上法焊好;将骨架 搁于支架上,圈上盘筋,按设计位置 布好螺旋筋,并绑扎于主筋上,然后 点焊牢固;置布好螺旋筋,并绑扎于主筋上,

11、然后点焊牢固;并在主筋与箍筋 交接位置焊接点击混凝土环动画显示在钢筋笼上设置定位混 凝土环,为使钢筋笼骨架沉入桩 孔后摆放居中,混凝土轮中间启 小洞,穿钢筋焊接在钢筋笼上点击混凝土轮,在钢筋笼上设置定位 混凝土环,为使钢筋笼骨架沉入桩孔 后摆放居中,混凝土轮中间启小洞, 穿钢筋焊接在钢筋笼上吊装点击吊车动回显小吊车,吊起钢筋笼,垂 直吊起后移向桩孔上方,缓缓放 进桩孔点击吊车,吊起钢筋笼,垂直移向桩 孔,当骨架进入孔口后,应将其扶正 徐徐下降,严禁摆动碰撞孔壁灌注水下混 凝土点击工具箱获取 混凝土导管动画显示安装混凝土导管,将导 管插入桩孔底部后,在顶端安装 漏斗点击安装混凝土导管和和混凝土漏

12、 斗点击混凝土动回显小向漏斗内放满混凝土, 放满后打开闸阀进行灌注,导管 埋深5米左右要拆、拔一次点击混凝土,向漏斗内放满混凝土, 放满后打开闸阀进行灌注,封底后即 可用灌车直接向桩内浇注,一面浇注 一面用测绳检测硅向高度;导管埋深 5米左右要拆、拔一次,拔导管时要 保证导管在砂中的埋深不小于 2m点击拆管动画显示拆除导管,碎浇灌完毕 后拔除导管应缓慢进行,让碎能 弥合导管拔除后留卜的孔隙,以 免留卜孔洞拆除导管,碎浇灌完毕后拔除导管应 缓慢进行,让碎能弥合导管拔除后留 下的孔隙,以免留卜孔洞拆除护筒点击吊车动回显小吊车将护筒吊起拆除, 人工修整桩头点击吊车拆除护筒,护筒拆除后在研 强度还没有形成前,用人工将桩头剥 开,将碎凿至设计桩顶位置反循环钻机施工水龙头旋转活接头N泥浆池流槽 二二乙!钻孔2 钻头fv胶管 沉淀池- /wSW -::二尸匕接头 一钻杆1
