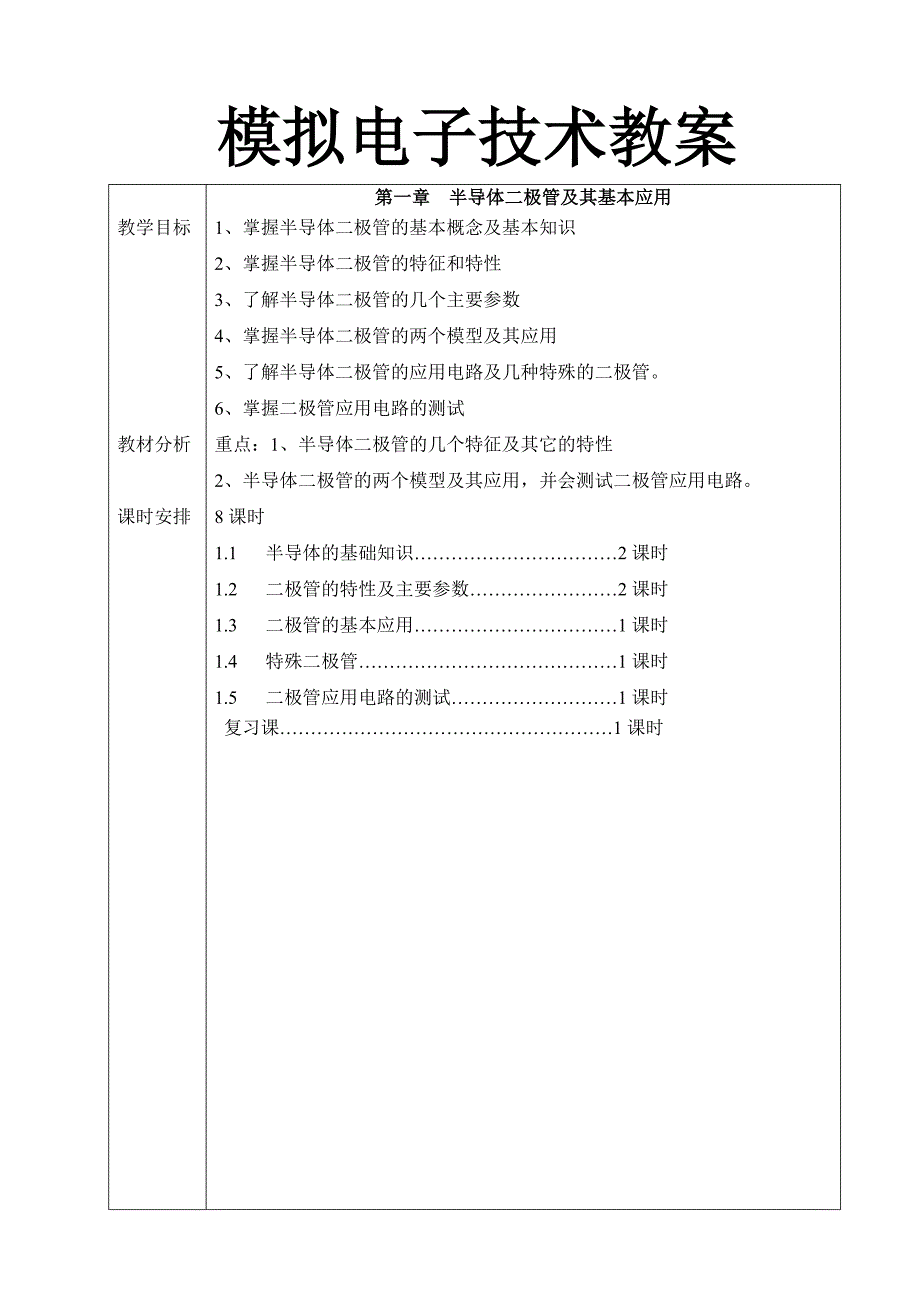

1、模拟电子技术教案教学目标教材分析课时安排教学目标教材分析授课类型教学方法课时安排组织教学教学过程课堂小结布置作业课后总结教学目标教材分析授课类型教学方法课时安排组织教学教学过程课堂小结布置作业课后总结教学目标教材分析授课类型教学方法课时安排组织教学教学过程课堂小结布置作业课后总结教学目标 教材分析授课类型教学方法课时安排组织教学教学过程课堂小结布置作业课后小结教学目标教材分析授课类型教学方法课时安排组织教学教学过程课堂小结课后作业课后总结第一章 半导体二极管及其基本应用1、掌握半导体二极管的基本概念及基本知识2、掌握半导体二极管的特征和特性3、了解半导体二极管的几个主要参数4、掌握半导体二极管

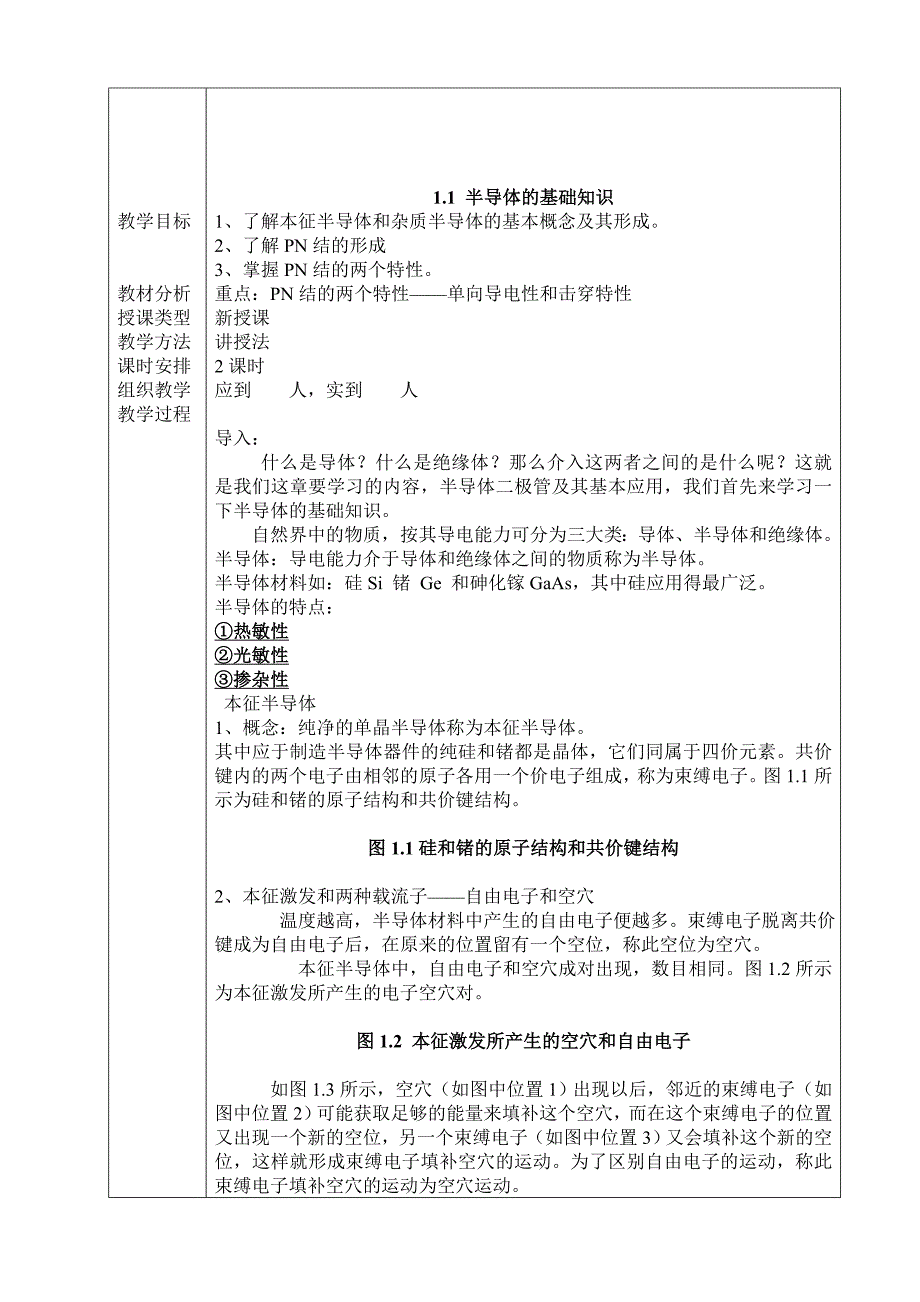

2、的两个模型及其应用5、了解半导体二极管的应用电路及几种特殊的二极管。6、掌握二极管应用电路的测试重点：1、半导体二极管的几个特征及其它的特性2、半导体二极管的两个模型及其应用，并会测试二极管应用电路。8课时1.1 半导体的基础知识2课时1.2 二极管的特性及主要参数2课时1.3 二极管的基本应用1课时1.4 特殊二极管1课时1.5 二极管应用电路的测试1课时复习课1课时1.1 半导体的基础知识1、了解本征半导体和杂质半导体的基本概念及其形成。2、了解PN结的形成3、掌握PN结的两个特性。重点：PN结的两个特性单向导电性和击穿特性新授课讲授法2课时应到 人，实到 人导入：什么是导体？什么是绝缘体

3、那么介入这两者之间的是什么呢？这就是我们这章要学习的内容，半导体二极管及其基本应用，我们首先来学习一下半导体的基础知识。自然界中的物质，按其导电能力可分为三大类：导体、半导体和绝缘体。 半导体：导电能力介于导体和绝缘体之间的物质称为半导体。半导体材料如：硅Si 锗 Ge 和砷化镓GaAs，其中硅应用得最广泛。半导体的特点：热敏性光敏性掺杂性 本征半导体1、概念：纯净的单晶半导体称为本征半导体。其中应于制造半导体器件的纯硅和锗都是晶体，它们同属于四价元素。共价键内的两个电子由相邻的原子各用一个价电子组成，称为束缚电子。图1.1所示为硅和锗的原子结构和共价键结构。 图1.1硅和锗的原子结构和共价

4、键结构2、本征激发和两种载流子自由电子和空穴 温度越高，半导体材料中产生的自由电子便越多。束缚电子脱离共价键成为自由电子后，在原来的位置留有一个空位，称此空位为空穴。 本征半导体中，自由电子和空穴成对出现，数目相同。图1.2所示为本征激发所产生的电子空穴对。图1.2 本征激发所产生的空穴和自由电子如图1.3所示，空穴（如图中位置1）出现以后，邻近的束缚电子（如图中位置2）可能获取足够的能量来填补这个空穴，而在这个束缚电子的位置又出现一个新的空位，另一个束缚电子（如图中位置3）又会填补这个新的空位，这样就形成束缚电子填补空穴的运动。为了区别自由电子的运动，称此束缚电子填补空穴的运动为空穴运动。

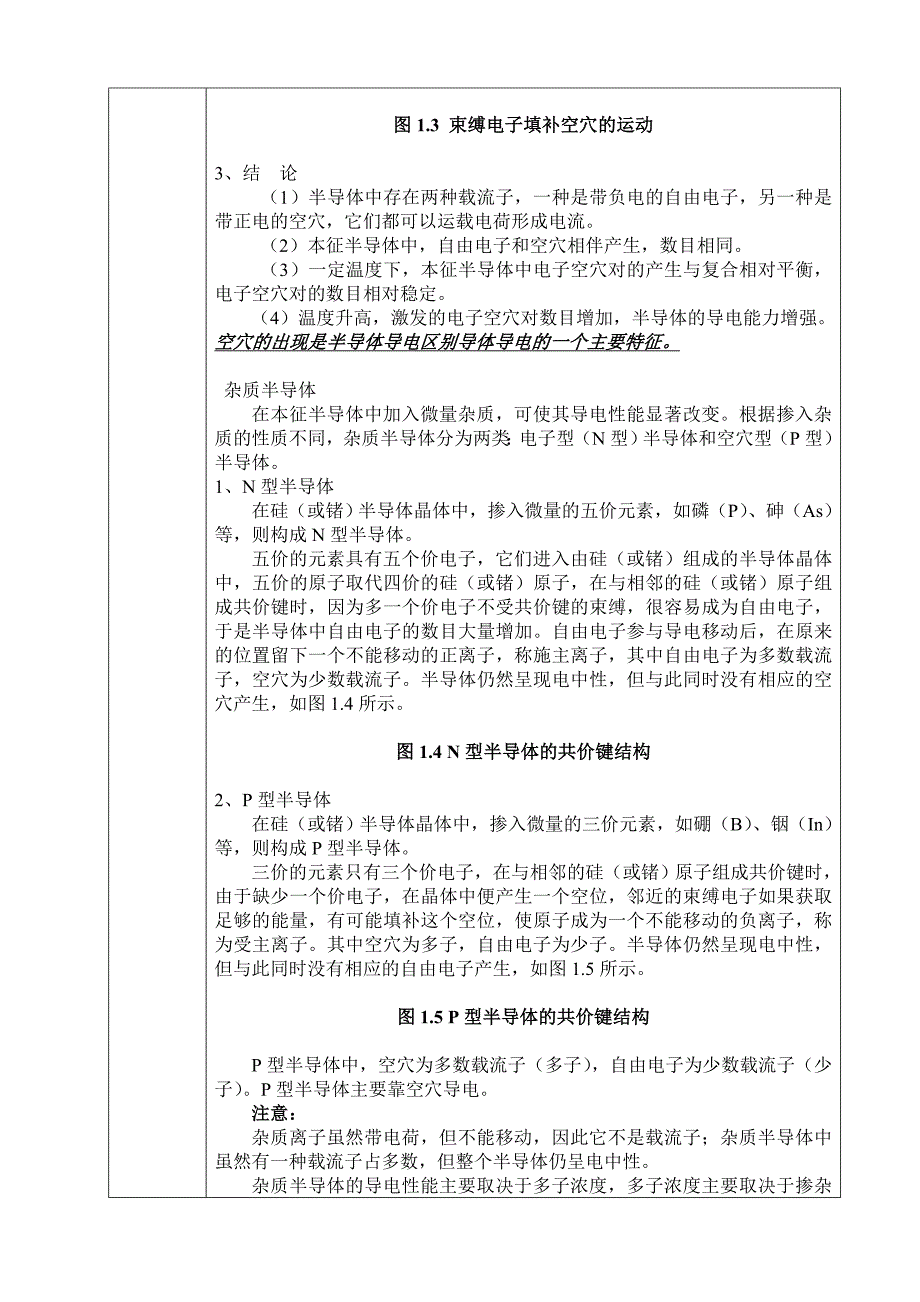

5、图1.3 束缚电子填补空穴的运动3、结 论 （1）半导体中存在两种载流子，一种是带负电的自由电子，另一种是带正电的空穴，它们都可以运载电荷形成电流。 （2）本征半导体中，自由电子和空穴相伴产生，数目相同。（3）一定温度下，本征半导体中电子空穴对的产生与复合相对平衡，电子空穴对的数目相对稳定。 （4）温度升高，激发的电子空穴对数目增加，半导体的导电能力增强。空穴的出现是半导体导电区别导体导电的一个主要特征。 杂质半导体在本征半导体中加入微量杂质，可使其导电性能显著改变。根据掺入杂质的性质不同，杂质半导体分为两类：电子型（N型）半导体和空穴型（P型）半导体。1、N型半导体在硅（或锗）半导体晶体中，

6、掺入微量的五价元素，如磷（P）、砷（As）等，则构成N型半导体。五价的元素具有五个价电子，它们进入由硅（或锗）组成的半导体晶体中，五价的原子取代四价的硅（或锗）原子，在与相邻的硅（或锗）原子组成共价键时，因为多一个价电子不受共价键的束缚，很容易成为自由电子，于是半导体中自由电子的数目大量增加。自由电子参与导电移动后，在原来的位置留下一个不能移动的正离子，称施主离子，其中自由电子为多数载流子，空穴为少数载流子。半导体仍然呈现电中性，但与此同时没有相应的空穴产生，如图1.4所示。图1.4 N型半导体的共价键结构2、P型半导体在硅（或锗）半导体晶体中，掺入微量的三价元素，如硼（B）、铟（In）等，则

7、构成P型半导体。三价的元素只有三个价电子，在与相邻的硅（或锗）原子组成共价键时，由于缺少一个价电子，在晶体中便产生一个空位，邻近的束缚电子如果获取足够的能量，有可能填补这个空位，使原子成为一个不能移动的负离子，称为受主离子。其中空穴为多子，自由电子为少子。半导体仍然呈现电中性，但与此同时没有相应的自由电子产生，如图1.5所示。图1.5 P型半导体的共价键结构P型半导体中，空穴为多数载流子（多子），自由电子为少数载流子（少子）。P型半导体主要靠空穴导电。注意：杂质离子虽然带电荷，但不能移动，因此它不是载流子；杂质半导体中虽然有一种载流子占多数，但整个半导体仍呈电中性。 杂质半导体的导电性能主要取

8、决于多子浓度，多子浓度主要取决于掺杂浓度。少子浓度与本征激发有关，因此对温度敏感，其大小随温度的升高而增大。 PN结一、PN结的形成多数载流子因浓度上的差异而形成的运动称为扩散运动，如图1.6所示。图1.6 P型和N型半导体交界处载流子的扩散由于空穴和自由电子均是带电的粒子，所以扩散的结果使P区和N区原来的电中性被破坏，在交界面的两侧形成一个不能移动的带异性电荷的离子层，称此离子层为空间电荷区，这就是所谓的PN结，如图1.7所示。在空间电荷区，多数载流子已经扩散到对方并复合掉了，或者说消耗尽了，因此又称空间电荷区为耗尽层。图1.7 PN结的形成 空间电荷区出现后，因为正负电荷的作用，将产生一个

9、从N区指向P区的内电场。内电场的方向，会对多数载流子的扩散运动起阻碍作用。同时，内电场则可推动少数载流子（P区的自由电子和N区的空穴）越过空间电荷区，进入对方。少数载流子在内电场作用下有规则的运动称为漂移运动。漂移运动和扩散运动的方向相反。无外加电场时，通过PN结的扩散电流等于漂移电流，PN结中无电流流过，PN结的宽度保持一定而处于稳定状态。二、PN结的单向导电性如果在PN结两端加上不同极性的电压，PN结会呈现出不同的导电性能。（1）PN结外加正向电压 PN结P端接高电位，N端接低电位，称PN结外加正向电压，又称PN结正向偏置，简称为正偏，如图1.8所示。 图1.8 PN结加正向电压 PN结正

10、偏时，外电场使P区的多子空穴向PN结移动，并进入空间电荷区和部分负离子中和；同样，N区的多子电子也向PN结移动，并进入空间电荷区和部分正离子中和。因此空间电荷量减少，PN结变窄，这时内电场减弱，扩散运动将大于漂移运动，多子的扩散电流通过回路形成正向电流。当外加正向电压增加到一定值后，正向电流将显著增加，此时，PN结呈现很小的电阻，称为导通。（2）PN结外加反向电压 PN结P端接低电位，N端接高电位，称PN结外加反向电压，又称PN结反向偏置，简称为反偏，如图1.9所示。 图1.9 PN结加反向电压 PN结反偏时，外电场使P区的空穴和N区的电子向离开PN结的方向移动，空间电荷区变宽。反向电流几乎不

11、随外加电压而变化，故又称为反向饱和电流。此时，PN结呈现很大的电阻，称为截止。PN结的单向导电性是指PN结外加正向电压时处于导通状态，外加反向电压时处于截止状态。三、PN结的击穿特性当加于PN结两端的反向电压增大到一定值时，PN结的反向电流将随反向电压的增加而急剧增大，这种现象称为反向击穿。PN结的反向击穿有雪崩击穿和齐纳击穿两种机理。雪崩击穿发生在掺杂度较低的PN结中，这种PN结的阻挡层宽，因碰撞而电离的机会多。由高浓度掺杂材料制成的PN结中耗尽区宽度很窄，即使反向电压不高也容易在很窄的耗尽区中形成很强的电场，将价电子直接从共价键中拉出来产生电子空穴对，致使反向电流急剧增加，这种击穿称为齐纳

12、击穿。一般认为反向击穿电压超过6V主要为雪崩击穿，低于6V为齐纳击穿。 本节课重点掌握两个问题，一个是本征半导体的三个特征，一个是PN结的两个特性。对于P型半导体和N型半导体的形成及其PN结的形成做了解就可以。P5 1.2 二极管的特性及主要参数1、掌握二极管的结构及其符号2、了解半导体二极管的几种类型3、了解二极管的伏安特性4、掌握二极管的几个主要参数和温度对二极管特性的影响重点：二极管的结构及符号，二极管的几个主要参数难点：二极管的伏安特性新授课讲授法2课时应到 人，实到 人 二极管的结构在PN结两端各引出一根电极引线，然后用外壳封装起来就构成了半导体二极管。由P区引出的电极称为正极（或阳

13、极），由N区引出的电极称负极（或阴极）。VD是二极管的文字符号，箭头方向表示正向电流的流通方向。图1.10 二极管的符号半导体二极管同PN结一样具有单向导电性。二极管按半导体材料的不同可以分为硅二极管、锗二极管和砷化镓二极管等。可分为点接触型、面接触型和平面型二极管三类，如图1.11所示。图1.11不同结构的各类二极管 上面是按照PN结的面积大小来分的。其中点接触型的不能承受大的电流和高的反向电压，由于极间电容很小，所以这类管子适用于高频电路；面接触型的PN结面积大，可承受较大的电流，但极间电容较大，这类器件适应于低频电路，主要用于整流电路。 二极管的伏安特性二极管两端的电压U及其流过二极管的

14、电流I之间的关系曲线，称为二极管的伏安特性。1）正向特性 二极管外加正向电压时，电流和电压的关系称为二极管的正向特性。如图1.12所示，当二极管所加正向电压比较小时（0UUth），二极管上流经的电流为0，管子仍截止，此区域称为死区，Uth称为死区电压（门坎电压）。硅二极管的死区电压约为0.5V，锗二极管的死区电压约为0.1V。图1.12 二极管的伏安特性曲线2）反向特性 二极管外加反向电压时，电流和电压的关系称为二极管的反向特性。由图1.12可见，二极管外加反向电压时，反向电流很小（I-IS），而且在相当宽的反向电压范围内，反向电流几乎不变，因此，称此电流值为二极管的反向饱和电流。（3）反向击

15、穿特性从图1.12可见，当反向电压的值增大到时，反向电压值稍有增大，反向电流会急剧增大，称此现象为反向击穿，为反向击穿电压。利用二极管的反向击穿特性，可以做成稳压二极管，但一般的二极管不允许工作在反向击穿区。 二极管的温度特性 二极管是对温度非常敏感的器件。实验表明，随温度升高，二极管的正向压降会减小，正向伏安特性左移，即二极管的正向压降具有负的温度系数（约为-2mV/）；温度升高，反向饱和电流会增大，反向伏安特性下移，温度每升高10，反向电流大约增加一倍。图1.13所示为温度对二极管伏安特性的影响。 图1.13 温度对二极管特性曲线的影响 二极管的主要参数（1）最大整流电流最大整流电流是指二

16、极管长期连续工作时，允许通过二极管的最大正向电流的平均值。（2）最高反向工作电压允许加在二极管两端的最大反向电压，通常规定为击穿电压的一半。（3）反向饱和电流它是指管子没有击穿时的反向电流值。其值愈小，说明二极管的单向导电性愈好。（4）最高工作频率指保证二极管单向导电作用的最高工作频率。当工作频率超过时，二极管的单向导电性能就会变差，甚至失去单向导电性。 本节课重点掌握二极管的伏安特性和它的几个主要参数。P8 1.3 二极管的基本应用1、掌握二极管的理想模型和恒压降模型2、了解二极管的应用电路，包括门电路、整流电路和限幅电路3、了解二极管的直流电阻和交流电阻重点二极管的两个模型，并掌握解题方法

17、新授课讲授法1课时应到 人，实到 人 在电路分析中，二极管常用模型来等效。二极管工作在大信号范围可用理想模型或恒压降模型来等效，工作在小信号范围可用小信号模型来等效。一、理想模型二极管正向偏置时导通，电压降为零；反向偏置时截止，电流为零；反向击穿电压为无穷大的理想特性，伏安特性可用下面的方法表示：图 理想二极管模型（a）伏安特性曲线（b）符号（c）等效电路模型二、恒压降模型图 二极管恒压降模型（a）特性曲线的折线近似（b）等效电路模型当考虑二极管导通时正向压降的影响，二极管特性曲线用两端直线来逼近，称为特性曲线折线近似。两端直线在处转折，为导通电压。二极管两端电压小于时电流为零，大于后，二极管

18、导通，管压降为，由此可得二极管的恒压降模型。通常对于硅管取0.7V，锗管取0.2V。显然这种等效模型更接近于实际二极管的特性。例 二极管电路如图所示，二极管为硅管，试用二极管的理想模型和恒压降模型求出和时回路电流和输出电压的值。解：将二极管用模型代入，可分别作出等效电路图。（1）（1）说明：越大，的影响就越小。如果电压源远大于二极管的管压降时，可采用理想二极管模型，将略去，直接进行电路的计算，所得到的结果与实际值误差不大，如果是电源电压较低时，采用恒压降模型较为合理。例 教复杂的硅二极管电路如图1.3.4所示，试求电路中电流和输出电压的值。解：由于，所以，二极管承受正向偏置电压而导通，从而使得

19、由此不难求得 二极管应用电路举例一、二极管门电路（略）数字电路已讲二、整流电路 利用二极管的单向导电性将交流电变为直流电，称为整流。三、限幅电路在电子电路中，为了限制输出电压的幅度，常利用二极管构成限幅电路。 二极管的直流电阻和交流电阻（学生自学） 本节课重点掌握二极管的两个模型，并会利用模型进行电路的分析和计算，了解二极管的应用电路，会分析即可。至于二极管的直流电阻和交流电阻同学自学。P24 1.4 特殊二极管1、了解稳压二极管的特征及主要参数2、会利用稳压二极管的电路进行计算3、掌握稳压二极管、发光二极管和变容二极管的电路符号重点：几种二极管的电路符号难点：稳压电路的计算新授课讲授法1课时

20、应到 人，实到 人二极管种类很多，常用有普通二极管、稳压二极管、发光二极管、光电二极管和变容二极管等。 稳压二极管一、稳压二极管的特性及主要参数 稳压二极管是一种特殊的面接触型硅二极管，正常情况下稳压二极管工作在反向击穿区，由于曲线很陡，反向电流在很大范围内变化时，端电压变化很小，因而具有稳压作用。图 稳压二极管伏安特性曲线和符号 只要反向电流不超过其最大稳定电流，就不会形成破坏性的热击穿。因此，在电路中应与稳压二极管串联适当阻值的限流电阻。 稳压二极管的主要参数有：（1）稳定电压。它是指当稳压管中的电流为规定值时，稳压管在电路中其两端产生的稳定电压值。 （2）稳定电流。它是指稳压管工作在稳压

21、状态时，稳压管中流过的电流，有最小稳定电流和最大稳定电流之分。（3）最大耗散功率和最大工作电流。是保证管子不被热击穿而规定的极限参数，由管子允许的最高温度决定，。（4）动态电阻。动态电阻是稳压范围内电压变化量与相应的电流变化量之比，即。（5）电压温度系数电压温度系数指温度每增加1度时，稳定电压的相对变化量，即二、稳压二极管稳压电路课本例题（略）三、应用稳压管应注意的问题 稳压管稳压时，一定要外加反向电压，保证管子工作在反向击穿区。当外加的反向电压值大于或等于UZ时，才能起到稳压作用；若外加的电压值小于UZ，稳压二极管相当于普通的二极管使用。 在稳压管稳压电路中，一定要配合限流电阻的使用，保证稳

22、压管中流过的电流在规定的范围之内。 发光二极管与光电二极管一、发光二极管发光二极管是一种光发射器件，英文缩写是LED。此类管子通常由镓（Ga）、砷（As）、磷（P）等元素的化合物制成，管子正向导通，当导通电流足够大时，能把电能直接转换为光能，发出光来。目前发光二极管的颜色有红、黄、橙、绿、白和蓝6种，所发光的颜色主要取决于制作管子的材料，例如用砷化镓发出红光，而用磷化镓则发出绿光。其中白色发光二极管是新型产品，主要应用在 背光灯、液晶显示器背光灯、照明等领域。发光二极管工作时导通电压比普通二极管大，其工作电压随材料的不同而不同，一般为1.7V2.4V。普通绿、黄、红、橙色发光二极管工作电压约为

23、2V；白色发光二极管的工作电压通常高于2.4V；蓝色发光二极管的工作电压一般高于3.3V。发光二极管的工作电流一般在2mA25mA的范围。发光二极管应用非常广泛，常用作各种电子设备如仪器仪表、计算机、电视机等的电源指示灯和信号指示等，还可以做成七段数码显示器等。发光二极管的另一个重要用途是将电信号转为光信号。普通发光二极管的外形和符号如图1.4.2所示。图 发光二极管的符号和外形二、光电二极管光电二极管又称为光敏二极管，它是一种光接受器件，其PN结工作在反偏状态，可以将光能转换为电能，实现光电转换。图所示为光电二极管的基本电路和符号。 图 光电二极管的基本电路和符号 变容二极管 此种管子是利用

24、PN结的电容效应进行工作的，它工作在反向偏置状态，当外加的反偏电压变化时，其电容量也随着改变。图 变容二极管的电路符号 本节课重点学习几种特殊的二极管，需要掌握它们的电路符号，稳压二极管的几个工作参数以及稳压二极管工作在反向击穿区，利用了二极管的反向击穿特性。例1.5 二极管应用电路的测试1、掌握半导体器件型号命名方法2、掌握二极管的选用知识3、掌握二极管的识别与检测方法重点：掌握二极管识别与检测方法和半导体器件型号命名方法难点：二极管的识别与检测新授课讲授法、实验法1课时应到 人，实到 人 二极管使用基本知识一、半导体器件型号命名方法（摘自国家标准GB 249-74）1、半导体器件的型号由五

25、个部分组成2、型号组成部分的符号及其意义（略）二、二极管参数选录（略）三、二极管选用知识 具体选用普通二极管时应注意以下几点：（1）所选用二极管在使用时不能超过它的极限参数，特别注意不要超过最大整流电流和最高反向工作电压，并留有适当的余量。（2）尽量选用反向电流、正向压降小的管子。（3）二极管的型号应根据使用场合不同来确定。 技能训练项目一、二极管的识别与检测1.二极管极性的判定 将红、黑表笔分别接二极管的两个电极，若测得的电阻值很小（几千欧以下），则黑表笔所接电极为二极管正极，红表笔所接电极为二极管的负极；若测得的阻值很大（几百千欧以上），则黑表笔所接电极为二极管负极，红表笔所接电极为二极管

26、的正极，如图所示。图 二极管的测试 测正向阻值时，黑表笔相连的是二极管的正极，红表笔接的是二极管的负极（万用表内置电阻档时，黑表笔连接表内电池正极，红表笔连接表内电池负极）。测反向电阻时，正好相反。2.二极管好坏的判定 （1）若测得的反向电阻很大（几百千欧以上），正向电阻很小（几千欧以下），表明二极管性能良好。 （2）若测得的反向电阻和正向电阻都很小，表明二极管短路，已损坏。（3）若测得的反向电阻和正向电阻都很大，表明二极管断路，已损坏。二极管的材料及二极管的质量好坏，也可以从其正反阻值中判断出来。一般硅材料二极管的正向电阻为几千欧，而锗材料二极管的正向电阻为几百欧。判断二极管的好坏，关键是看

27、它有无单向导电性能，正向电阻越小，反向电阻越大的二极管质量越好。如果一个二极管正反电阻值相差不大，则必为劣质管。如果正反阻值都是无穷大或是零，则二极管内部已断路或被击穿断路。 本节课重点掌握二极管的测试方法，知道红黑表笔该如何接算是正接和反接。并会识别二极管的型号。P23、本章小结1、半导体有自由电子和空穴两种载流子参与导电。本征半导体的载流子由本征激发产生，电子和空穴成对出现，其浓度随温度升高而增加，在常温下，其载流子浓度很低，导电能力很弱。杂质半导体的多子主要由掺杂产生，浓度很大且基本不受温度影响，少子由本征激发产生。杂质半导体的导电性能主要由多子浓度决定，因此比本征半导体大大改善。本征半

28、导体中掺入五价元素杂质，则称为N型半导体，N型半导体中电子是多子，空穴是少子。本征半导体中掺入三价元素杂质，则称为P型半导体，P型半导体中空穴是多子，电子是少子。2、PN结也称耗尽层，它是构成半导体器件的核心，其主要特性是单向导电性，即PN结正向偏置时导通，呈现很小的电阻，形成较大的正向电流；反向偏置时截止，呈现很大的电阻，反向电流近似为零。当反偏电压超过反向击穿电压值后，PN结被反向击穿，单向导电性被破坏。3、硅二极管的导通电压是0.7V，锗管是0.2V。普通二极管在大信号状态，可将二极管等效为理想二极管，即正偏时导通，电压降为零，相当于理想开关闭合；反偏时截止，电流为零，相当于理想开关断开

29、将这一特性称为二极管的开关特性。实用中采用恒压降模型较为合理。利用二极管的单向导电性可构成开关电路、整流电路、限幅电路等。4、通过技能训练了解二极管的使用知识，学会二极管电路的测试技能非常重要，特别注意自学能力和独立工作能力的提高。标 题教学目标教材分析课时安排教学目标教材分析授课类型教学方法课时安排组织教学教学过程课堂小结布置作业课后总结教学目标教材分析授课类型教学方法课时安排组织教学教学过程课堂小结布置作业课后总结教学目标教材分析授课类型教学方法课时安排组织教学教学过程课堂小结布置作业课后总结第二章 半导体三极管及其基本应用1、掌握晶体管及其场效应管的电路符号及其工作原理2、了解半导体三

30、极管的伏安特性3、掌握半导体三极管工作状态的判断：放大、截止、饱和4、掌握晶体管的基本放大电路及其分析方法。5、了解场效应管及其根据图示法判断其场效应管的类型。6、了解三极管的几个基本参数7、掌握晶体管应用电路的测试重点：半导体三极管的工作状态的判断难点：半导体三极管的伏安特性及其晶体管基本放大电路的分析方法。8课时2.1 晶体管的特性与参数2课时2.2 晶体管的基本应用2课时2.3 场效应管及其基本应用2课时2.4 晶体管基本应用电路的测试1课时复习课1课时2.1 晶体管的特性与参数1、掌握半导体三极管的分类和结构与符号。2、了解电流放大原理内部条件和外部条件3、掌握晶体管的伏安特性4、掌握

31、晶体管的输出特性：放大区、截止区和饱和区，并会分析电路工作在哪种状态。5、了解晶体管的几个主要参数。重点：晶体管的伏安特性，并会判断工作在哪一种状态。难点：晶体管的伏安特性新授课讲授法2课时应到 人，实到 人 半导体三极管具有开关和放大作用。分双极型和单极型两种类型，其中，双极型半导体三极管称为晶体管（BJT），它有自由电子和空穴两种载流子参与导电，所以称为双极型三极管；单极型半导体三极管称场效应管，简称FET，是一种利用电场效应控制输出电流的半导体器件，它由一种载流子（多子）参与导电，故称为单极型半导体三极管。 晶体管是通过一定的工艺将两个PN结相结合所构成的器件。按照制造材料的不同，分为硅
