1、污水处理厂加药设备专项施工方案1.1、施工准备项目开工前认真组织和落实本工程的有关施工技术人员和质量 管理人员，详细研究和熟悉设计图纸的内容，了解设计图纸的意图和 要求，认真阅读标书内容和业主述及的一切规定、要求和标准。根据 施工现场的实际情况，制定最佳的施工方案，使施工获得建设单位以 及监理单位的满意。2.1、设备安装施工准备由于该设备安装施工需要在加药间土建工程完成后方可开始。因 此设备安装前须与土建承包方协调。我司亦根据工程合同的要求，在 工程开工前与设备及材料商进行联系，落实设备及材料来源。对于自 行采购的设备及材料，必须要有出厂合格证明并上报业主单位以及监 理单位，达到要求并经业主单

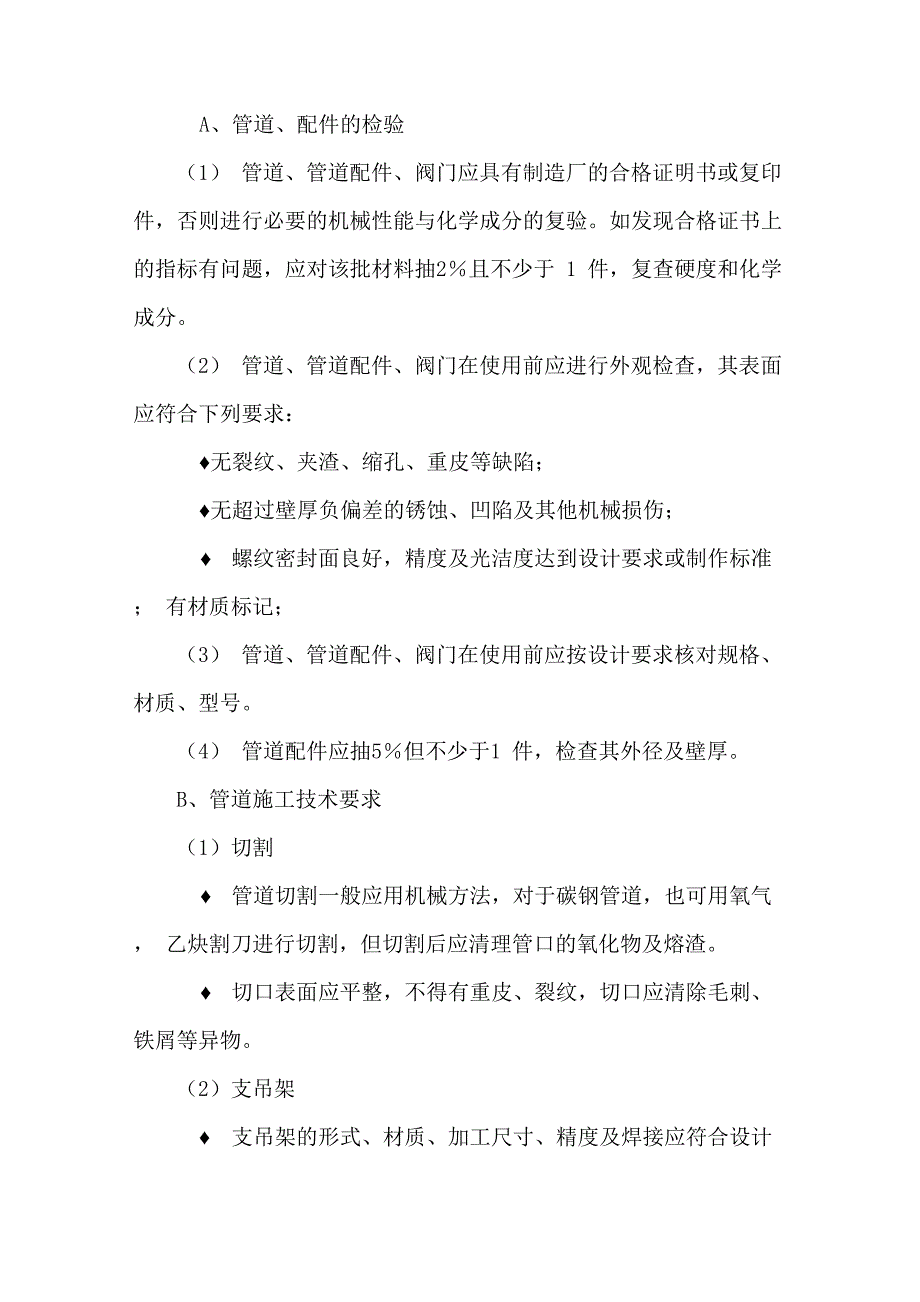

2、位和监理单位满意后，方可运至施工现 场，并按进度计划和供货单位订立正式供应合同，确保施工阶段不发 生停工待料的误工。3.1、设备施工技术方案3.1.1 施工流程设备材料进场f设备安装f设备验收f设备调试f系统调试f验收交付。3.1.2 施工流程1、工艺管道施工A、管道、配件的检验（1）管道、管道配件、阀门应具有制造厂的合格证明书或复印 件，否则进行必要的机械性能与化学成分的复验。如发现合格证书上 的指标有问题，应对该批材料抽2且不少于 1 件，复查硬度和化学 成分。（2）管道、管道配件、阀门在使用前应进行外观检查，其表面 应符合下列要求：无裂纹、夹渣、缩孔、重皮等缺陷；无超过壁厚负偏差的锈蚀、

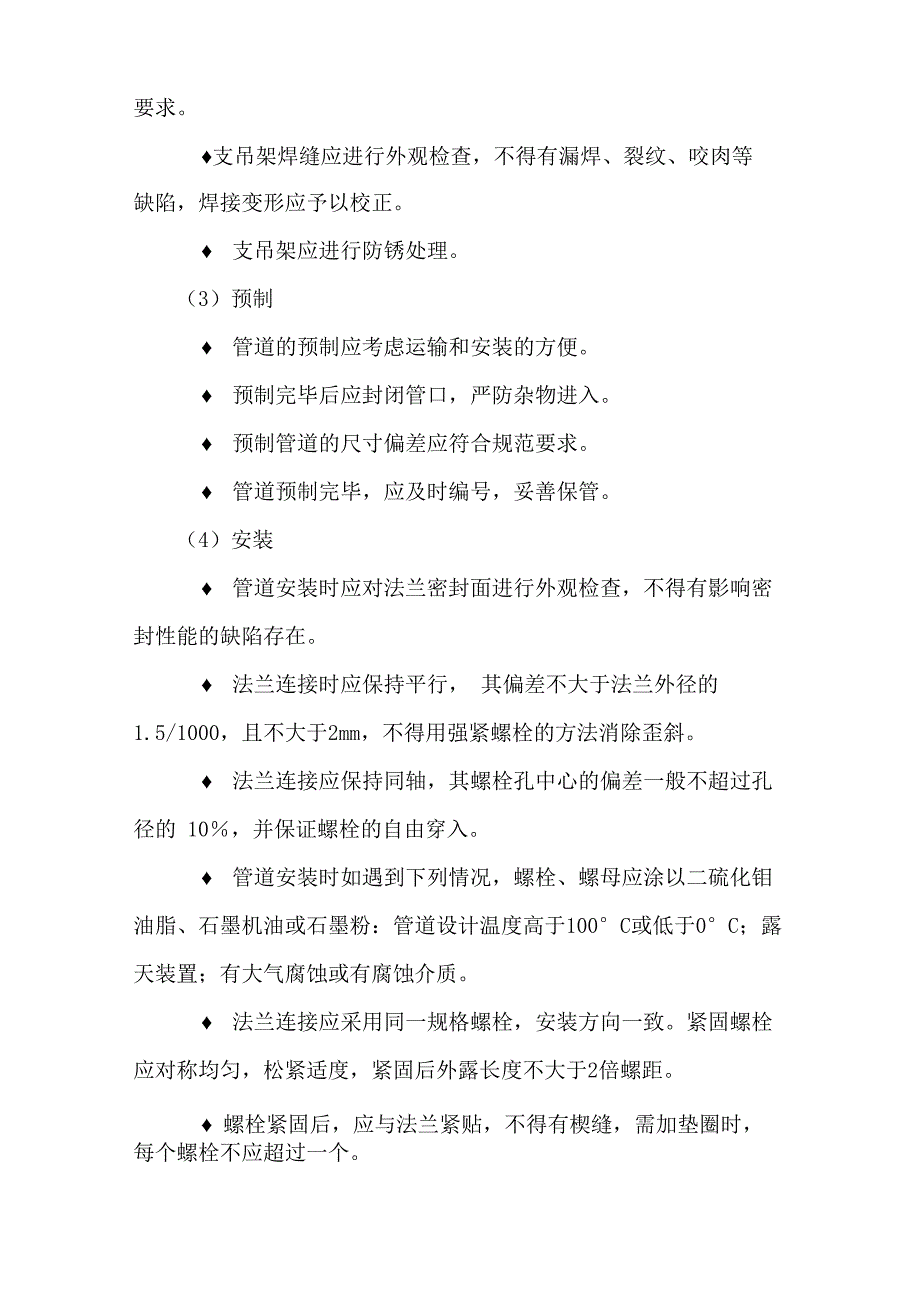

3、凹陷及其他机械损伤； 螺纹密封面良好，精度及光洁度达到设计要求或制作标准； 有材质标记；（3）管道、管道配件、阀门在使用前应按设计要求核对规格、 材质、型号。（4）管道配件应抽5但不少于1 件，检查其外径及壁厚。B、管道施工技术要求（1）切割 管道切割一般应用机械方法，对于碳钢管道，也可用氧气， 乙炔割刀进行切割，但切割后应清理管口的氧化物及熔渣。 切口表面应平整，不得有重皮、裂纹，切口应清除毛刺、 铁屑等异物。（2）支吊架 支吊架的形式、材质、加工尺寸、精度及焊接应符合设计要求。支吊架焊缝应进行外观检查，不得有漏焊、裂纹、咬肉等 缺陷，焊接变形应予以校正。 支吊架应进行防锈处理。（3）预制

4、管道的预制应考虑运输和安装的方便。 预制完毕后应封闭管口，严防杂物进入。 预制管道的尺寸偏差应符合规范要求。 管道预制完毕，应及时编号，妥善保管。（4）安装 管道安装时应对法兰密封面进行外观检查，不得有影响密 封性能的缺陷存在。 法兰连接时应保持平行， 其偏差不大于法兰外径的1.5/1000，且不大于2mm，不得用强紧螺栓的方法消除歪斜。 法兰连接应保持同轴，其螺栓孔中心的偏差一般不超过孔 径的 10，并保证螺栓的自由穿入。 管道安装时如遇到下列情况，螺栓、螺母应涂以二硫化钼 油脂、石墨机油或石墨粉：管道设计温度高于100C或低于0C；露 天装置；有大气腐蚀或有腐蚀介质。 法兰连接应采用同一规

5、格螺栓，安装方向一致。紧固螺栓 应对称均匀，松紧适度，紧固后外露长度不大于2倍螺距。 螺栓紧固后，应与法兰紧贴，不得有楔缝，需加垫圈时， 每个螺栓不应超过一个。管子对口时应检查平直度，在距接口中心200mm处测量， 允许偏差lmm/m，但全长偏差不超过10mm。 管道连接时，不得用强力对口、加热管子、加偏垫或多层 垫等方法来消除接口端面的间隙、偏差、错口、不同心等缺陷。 管道焊接两环缝间距不小于 100mm。 环焊缝距支吊架净距离不小于 50mm。 在管道焊缝上不得开孔。 穿墙及经过楼板的管道一般应加套管，但管道焊缝不得置 于套管内。 钢管安装完毕后均涂环氧煤沥青3 度。 污水处理站内污水管、

6、污泥管、空气管及其相关阀门均刷 不同颜色面漆，以便今后操作管理。（5）管道焊接工艺 焊工资格：凡上岗焊工必须按国标 GBJ23682 规定或锅炉 压力容器考试规则要求进行相应项目的考试，经考试合格后，方能上 I-JU岗。 材质：20 焊接方法：本工程的所有物料管焊接均采用手工电弧焊。 接头坡口型式：坡口角度是确保焊缝质量的一个重要部分所以管口的坡口型式及切割方法应满足材料性能要求。壁厚2mm,采 用I型接头型式；壁厚2mm，采用V型接头型式。（6）管道油漆油漆前应对管道表面进行清洗，除去管道、配件、支架表 面的锈蚀、灰尘及油脂。 油漆时，应注意现场的温度及天气。 后一道油漆应在前一道油漆完全干

7、透后方能进行。2、设备安装（1）施工准备 设备开箱应在建设单位有关人员参加下进行检查，并应作 出记录。 设备及其零、部件和专用工具，均应妥善保管，不得使其 变形、损坏、锈蚀、错乱或丢失。 设备基础的位置、几何尺寸和质量量要求，应符合现行国 家标准钢筋混凝土工程施工及验收规范的规定，并应有验收资料 或记录。设备安装前应按本规范的允许偏差对设备基础位置和几何尺 寸进行复检。 设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、 积水等均应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好；放置 垫铁部位的表面应凿平。 设备就位前，应按施工图和有关节建筑物的轴线或边缘线 及标高线，划定安装的基准线。 互相有

8、连接、衔接或排列关系的设备，应划定共同的安装 基准线。必要时，应按设备的具体要求，埋设一般的或永久性的中心 标板或基准点。平面位置安装基准线与基础实际轴线或与墙（柱）的实际 轴线、边缘线的距离，其允许偏差为土 20mm。 设备找正、调平的定位基准面、线或点确定后，设备的找 正、调平均应在经给定的测量位置上进行检验；复检时亦不得改变原 来测量的位置。B、水泵（1）出水管连接 在水泵安装之前，利用足够的空间进行出水管连接，包括出过墙管，30 度变头及直管部件，然后用葫芦将连接好的管件，通过出水 预留孔，放置在出水隔墙上，以备后用。（2）导轨的安装 保证导向设备的安装在允许范围之内，运用水平线以及铅

9、垂线，校调导向设备的垂直度。（3）泵体安装 用链子栓住泵体，沿导转滑下，当快要接近所要安装的位置时，自动藕合装置会自动连接，使泵体与出水管密封连拉接。固定泵体。（4）电缆安装 确保电缆的末端，要在液面的上方。否则，液体会通过电缆渗入 到电动机中，引起损坏。 决不允许用泵的电缆起吊或者说悬挂水泵！（5）在搬运或悬挂水泵时，可用带钩的链条钩在把手上或上盖的吊环上。6）水泵电源线必须与配套电控盒或匹配热继电保护相连接，不得直接与总电源相接。C、电磁流量计（1）安装地点的选择 为了使传感器工作可靠稳定，在选择安装地点时应注意以下几 方面的要求：尽量避开具有强电磁场的设备，如大电机、发电机、大变 压器等

10、 应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方 安装。应尽量避免日晒雨淋，避免环境温度过高（大于60C ）相对温度过大（大于 90%）的地方。如果是露天安装时，传感器应有遮 挡雨水的设施。 安装场所不应有强烈的震动。 选择便于维修，活动方便的地方。（2）传感器在配管上安装位置的选择 当选择传感器在配管上的安装位置时，应注意以下几点： 传感器上流动方向的标志应与管内介质流动方向一致。 必须保证传感器测量管内始终充满被测流体介质。（3）安装方法 应保证传感器和配管之间的同心度 传感器上、下游配管之间安装所用的密封垫；圈的通径大 小应和传感器的通径相一致。密封垫圈的材料应当根据被测流体介质的

11、温度和腐蚀性来选定。 配管法兰之间应当保持互相平行及恰当的间距。（4）接线在接线时应注意以下几点： 信号电缆线必须设置在钢管内，钢管接大地。 信号电缆线与其他电器设备，如电机、发电机、大变压器 的电力线也应当相距2 米以上。（5）接地电磁流量计在安装时，务必使被测流体和传感器外壳同电位。 此电位即是转换器处理流量信号的公共电位。它是通过信号电缆线的 金属屏蔽层来连接的。这一点，生产厂在出厂电磁流量传感器时，一 般都装有接液件。所谓接液件是使被测流体和传感器外壳同电位的导 电体。在一般情况下，按上面的方法连接好后，电磁流量计即能工作， 并不要一定去接上大地就算接地。但在外界电磁场干扰较大的情况下

12、 尤其是管道上杂散漏电流较大时，电磁流量传感器应另行设置接地装 置。接地线采用总截面大于4mm2的多股铜线。但必须注意，传感器 的接地线绝不能接在电机或其他电力设备的公地线上，以免漏电流的 影响。D、隔栅及隔网（1）格栅及隔网吊装时应平稳，防止碰撞变形。（2）保证安装角度符合图纸标准。（3）用螺栓和连接角铁将格栅连接固定在基础上。E、电气控制柜（1）对安装场地的要求设备放置地面应平坦且能承受设备重量；机柜上方空间不得小于200mm； 空气应能自由无阻碍地通过设备，机柜顶板的防水通气孔 绝不能被阻塞。（2）机柜与地面的固定 机柜底部机座上有四个固定孔，可用螺栓把机柜固定在地面上尽量采用螺栓固定的

13、方式，而不采用焊接的形式。（3）机柜进出线系统设备机柜的下底板有十个50、一个100的进出线孔， 可视具体进出线位置十字型划开穿线环后即进出电缆线。（4）接线 交流进线：控制柜、上位控制台：下进线，交流市电 L、N 分别接到总空开QF1前的L、N上。输出馈线：输出馈线端子位于控制柜的下部，用户对照电器原 理图接线，导线不需接线片过渡剥去适当长度外皮后，即可直接压接 在端子上，接线完毕并确认正确无误后，关好前门板。3、电缆敷设（1）电缆支架、吊架位置正确，牢固平整，并作好接地措施。（2）电缆沟内电力电缆与控制信号电缆应分层敷应分层敷设， 而且做好固定装置。（3）过路面电缆应加钢管保护。（4）穿线

14、管管口应加保护木套。（5）仔细作好色标，接有关规定进行电气试验。4、焊接工程（1）焊接材料应具备质量合格证书，凡受潮、药皮脱落、药皮 裂纹的焊条不得使用，焊丝使用前应除去油污。（2）焊条使用前应进行100150C烘干，恒温2小时，并在使 用过程中保持干燥。（3）焊缝坡口型式应符合要求，坡口的加工宜采用机械加工方 法，当采用火焰切割及等离子切割时，应将其表面氧化物和熔渣清理 干净。（ 4 ）管口组对前，应将坡口及边缘内外2 0mm 范围内的油污、锈、 毛刺清理干净。（5）管口的组对，其内壁应作到平齐，其错边量不大于 1.5mm。（6）管口的定位焊接要求与正式焊接相同，保证焊透及熔合良 好，且无焊

15、接缺陷。（7）在焊接过程中，焊接表面严禁电弧擦伤。（8）焊接完毕后，必须及时将焊缝表面的熔渣及周围的飞溅物清理干净。（9）注意事项当施焊环境出现风速8米/秒，相对湿度90%，雨雪天气的情况，且无有效防护措施时，禁止施焊。 焊接用电设备必须可靠接零或接地。 使用角向砂轮时，必须戴好防护面具。4.1 质量保证措施4.1.1 施工技术保证措施施工技术管理是施工企业管理的重要组成部分，技术管理水平 的高低直接关系到建设工程的工期、质量、成本。安全生产和经济效 益。我方将按以下施工技术管理保证措施组织施工。 技术管理组织措施：组织以总工程师项目技术主管为主线的施工组织设计、技术 交底、技术措施等监管制度

16、对重大质量措施和关键项目报公司总工 批准并提交业主代表审批后，方可实施。 一般技术保证措施：（1）、施工组织设计和施工方案：结合以往施工经验，根据设计及现场实际情况，项目经理各专业 技术人员在施工组织设计的指导下，根据工程实际编制各分部、分项 工程的具体施工方案，经总工程师审批，批准后实施。（2）、强化图纸会审核技术交底制度： 工程施工前，由总工程师组织有关工程技术人员进行详细的施工图会审，审核过程分三步进行。工程施工前，由总工程师组织有关工 程技术人员进行详细的施工图会审，对设计图纸和技术要求进行认真 研究，了解设计意图及要求，熟悉图纸，并仔细核对图纸中的结构和 相关尺寸，发现问题时逐一登

17、记，同时还应根据设计图纸和资料进行 现场踏勘和调查，认真做好记录，在设计单位作图纸交底时，予以澄 清和纠正。总工程师召开有关施工技术、材料、质量、安全、治安等部门及 施工现场项目经理、主任工程师参加的技术交底会议，由总工程师将 施工步骤、操作方法、质量要求、安全要求和各项有关的规程，按照 设计意图向管理人员交待清楚。项目经理部技术交底由各主管工程师负责，对经理部各施工管理 人员、工人进行每道工序的详细交流。加强施工测量工作：（1）、根据污水处理站构筑物施工的精度要求高等特点，特配备 经纬仪及水准仪等。（2）、开工前根据设计图纸和建设单位指定的水准点、基准点、 测放临时水准点和控制桩（攀线桩），

18、并经常衽联测，看各点标高是 否有变化，如有变化，则重新导点，整个轴线的控制点均应有攀线桩。 控制桩应用水泥砂浆包桩，并按测量规范设攀线加以保证，直到整个 工程竣工方可毁掉。（3）、严格执行测量复核制度，为保证工程中线及标高的精确度， 应经常对临时水准点，攀线桩进行复测，同时对所有施工测量做到有 放必复，复核内容除内业计算外，还应对测量标志进行定期复测。实验技术工作：（1）、实行公司、项目两级管理，项目由试验员负责试验工作。（2）、本工程所有使用的原材料、成品、半成品必须提供质量合 格证。并及时对原材料进行复试。成品、半成品必须经现场检验合格 后才可使用，督促检查材料的保客及使用情况。（3）、派

19、专职人员负责项目的计量工作、临时检测和调试工作。 技术档案管理：（1）、公司设有技术档案室，配有专职人员，项目经理部由资料 员负责现场的技术资料管理工作，严格按有关部门颁发的有关规范。 （2）、按合同规定，及时向有关单位报送竣工资料及有关技术文件。5.1 安全施工措施本工程安全控制目标：杜绝伤亡事故1、建立由项目经理领导的安全生产管理网络，对安全实行重点 横向到边，纵向到底的层层管理，做到责任落实到人。2、对项目全面分析，确定安全关键控制关及薄弱环节进行重点 管理，形成全面结合的管理模式。3、加强对参战职工的安全思想教育，自觉进行安全操作规程 的学习，提高全员的安全生产意识，落实责任，严肃法规

20、4、场内设立安全警告牌，指示牌等，开展现场安全生产的宣传， 造成安全处处受控状态的气氛。5、执行安全生产责任制，安全检查制，实行安全交底制，严格 执行安全上岗证制度，事故报告制度等。6、注意工地用电安全，专业电工定期检查线路、电箱等用电设 施。6.1 环境保护、文明施工和消防治安措施6.1.1 环境保护措施为保护环境，项目部成立环保工作领导小组，由项目经理直接 负责领导，工程技术科负责编制环境保护细则并监督实施。开工前组 织全体员工认真学习环境保护法和土地法等法律法规，以提 高员工环境意识，形成人人重视环境，人人保护环境的局面，避免施 工需求以外一切对环境的破环和影响。在施工中做到工完、料尽

21、场地清；建立施工材料和包装用品 管理制度，做到无施工材料遗留现场，严禁乱扔乱放，消除施工垃圾。采取下列防止污染环境的措施：妥善处理泥浆水，严禁未经沉淀处理的泥浆水直接排入下水 道和河道。 不在施工现场熔融沥青等所有会产生有毒有害烟尘和恶臭气体的物质。 禁止将有毒有害废弃物作土方回填。 采取有效措施控制施工过程中的扬尘。 每天施工作业时间限制在每日 6 时到至 22 时，因工程技术或 工程质量要求连续作业的，报总包及业主审批。 施工现场落实各项除“四害”措施，严格控制“四害”孳生。 对施工现场周边绿化树木要妥善保护。工程竣工后，按规定在一个月内拆除现场及四周围栏、安全 防护设施和其他临时设施，

22、并将现场四周环境清理整洁，做到工完、 料净、场地清。 落实建设工程施工阶段门前三包保洁责任制。施工现场不占 用道路堆放施工材料或作加工场地。6.1.2 文明施工措施文明施工目标严格按 ISO-9002 标准进行标准化施工管理，严格 按施工作业指导书进行施工，遵守安全规程和公司各项制度，消 除一切野蛮施工。建立文明工地施工管理网络，并有专人管理。现场 挂牌，图表上墙等均按上海市建设工程文明施工管理暂行规定执 行。 在施工过程中应确保城市公共设施的安全。如在施工中造成 下水道及其它地下管线堵塞或损坏的，立即报告有关部门及时疏浚或 修复。对现场周围单位或居民的生活、工作带来较大影响或造成财产 损失的，应立即停工，分析原因，处理妥当后才可复工，并承担相应 的责任。 在施工中对导线注意保护，减少导线损伤。 保证施工现场道路畅通，排水系统处于良好的使用状态，随 时清理建筑垃圾，保持场容场貌的整洁。 在车辆、行人通行的地方施工，设置沟井坎穴覆盖物和施工 标志。6.1.3 消防治安措施1、建立消防治安管理网络，并有专人管理，开展治安合格工地。2、积极治安防火意义，要求等，教育职工自觉做好治安消防工 作。3、适当、合理、设置消防器材，做到人人皆知，防范于未燃。 加强工地治安防范，加强夜间值班制。
