汽车机械基础试题库答案.doc

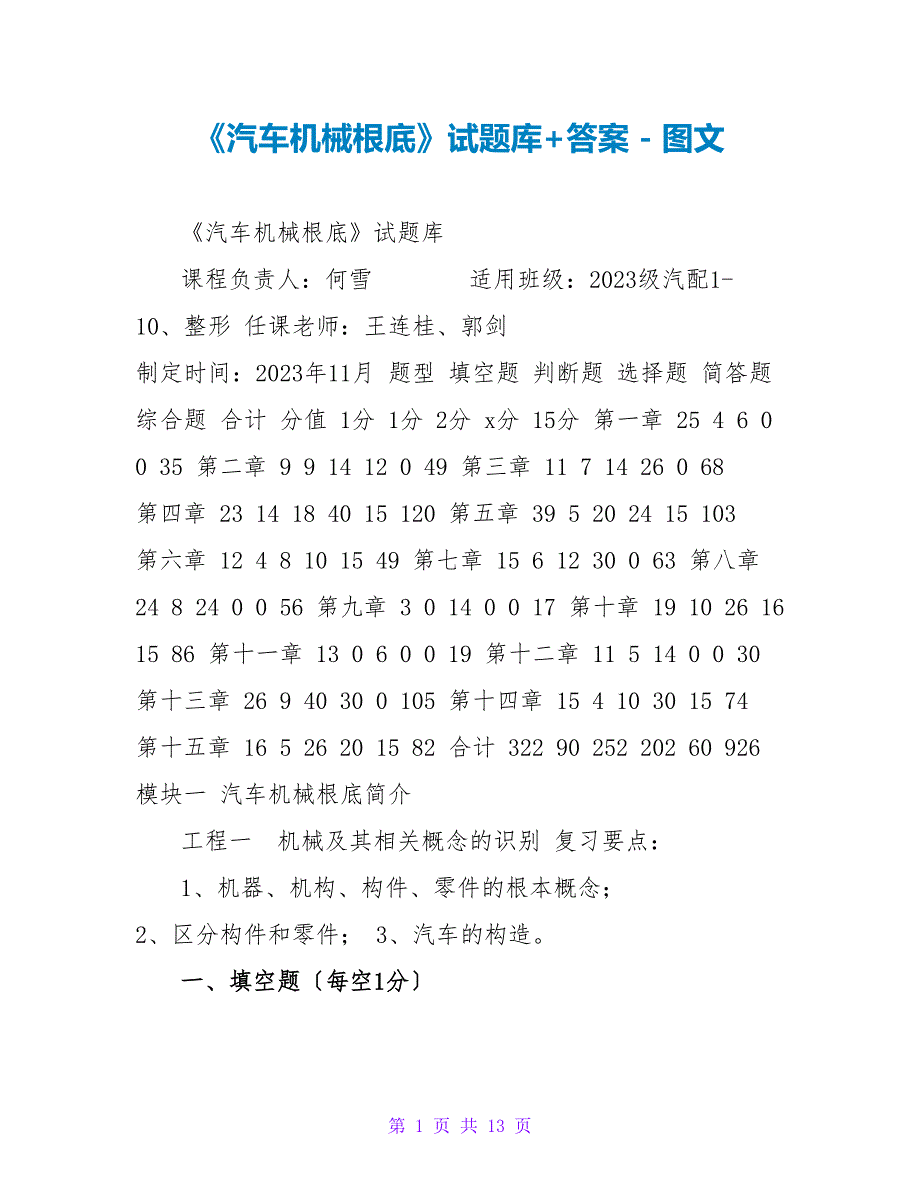

1、汽车机械根底试题库+答案 - 图文 汽车机械根底试题库 课程负责人：何雪 适用班级：2023级汽配1-10、整形 任课老师：王连桂、郭剑 制定时间：2023年11月 题型 填空题 判断题 选择题 简答题 综合题 合计 分值 1分 1分 2分 x分 15分 第一章 25 4 6 0 0 35 第二章 9 9 14 12 0 49 第三章 11 7 14 26 0 68 第四章 23 14 18 40 15 120 第五章 39 5 20 24 15 103 第六章 12 4 8 10 15 49 第七章 15 6 12 30 0 63 第八章 24 8 24 0 0 56 第九章 3 0 14

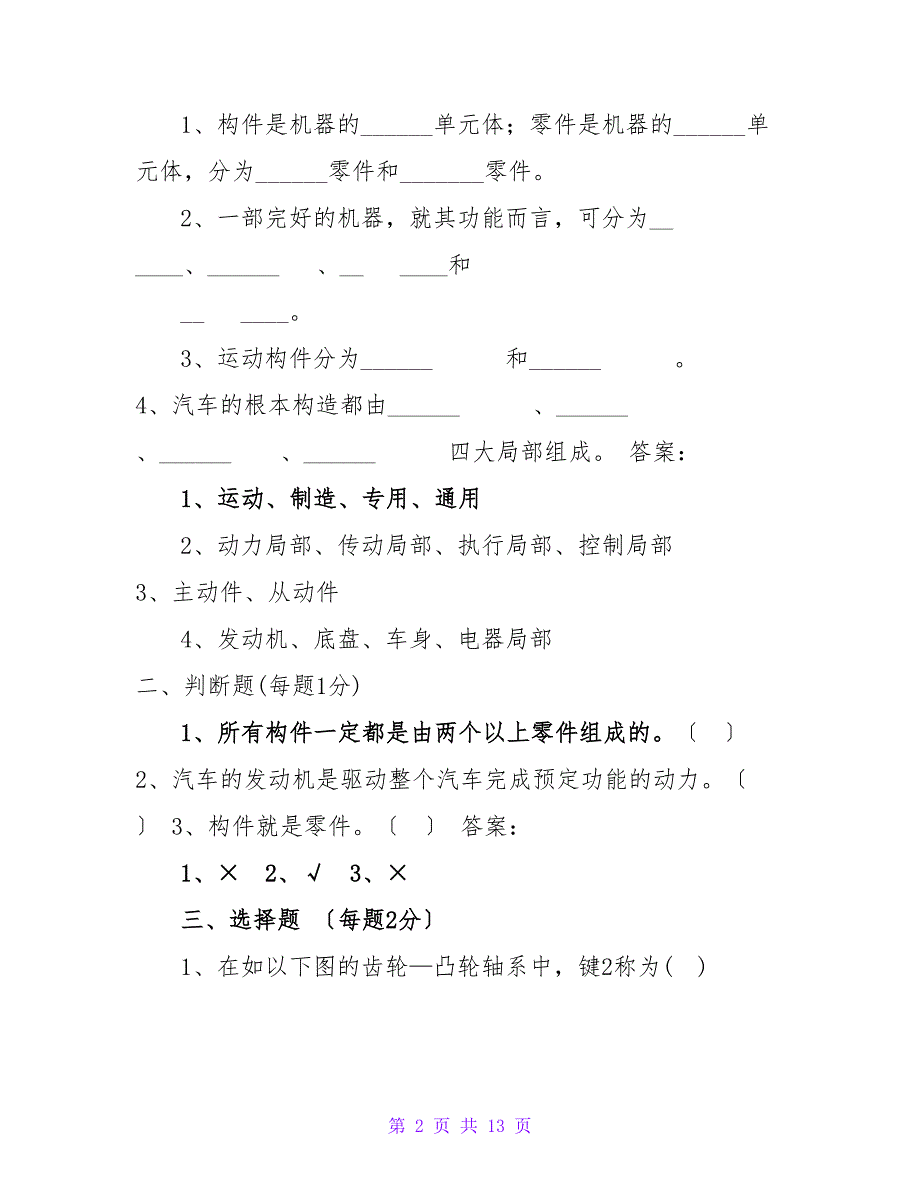

2、0 0 17 第十章 19 10 26 16 15 86 第十一章 13 0 6 0 0 19 第十二章 11 5 14 0 0 30 第十三章 26 9 40 30 0 105 第十四章 15 4 10 30 15 74 第十五章 16 5 26 20 15 82 合计 322 90 252 202 60 926 模块一 汽车机械根底简介 工程一 机械及其相关概念的识别 复习要点： 1、机器、机构、构件、零件的根本概念； 2、区分构件和零件； 3、汽车的构造。 一、填空题每空1分 1、构件是机器的_单元体；零件是机器的_单元体，分为_零件和_零件。 2、一部完好的机器，就其功能而言，可分为_

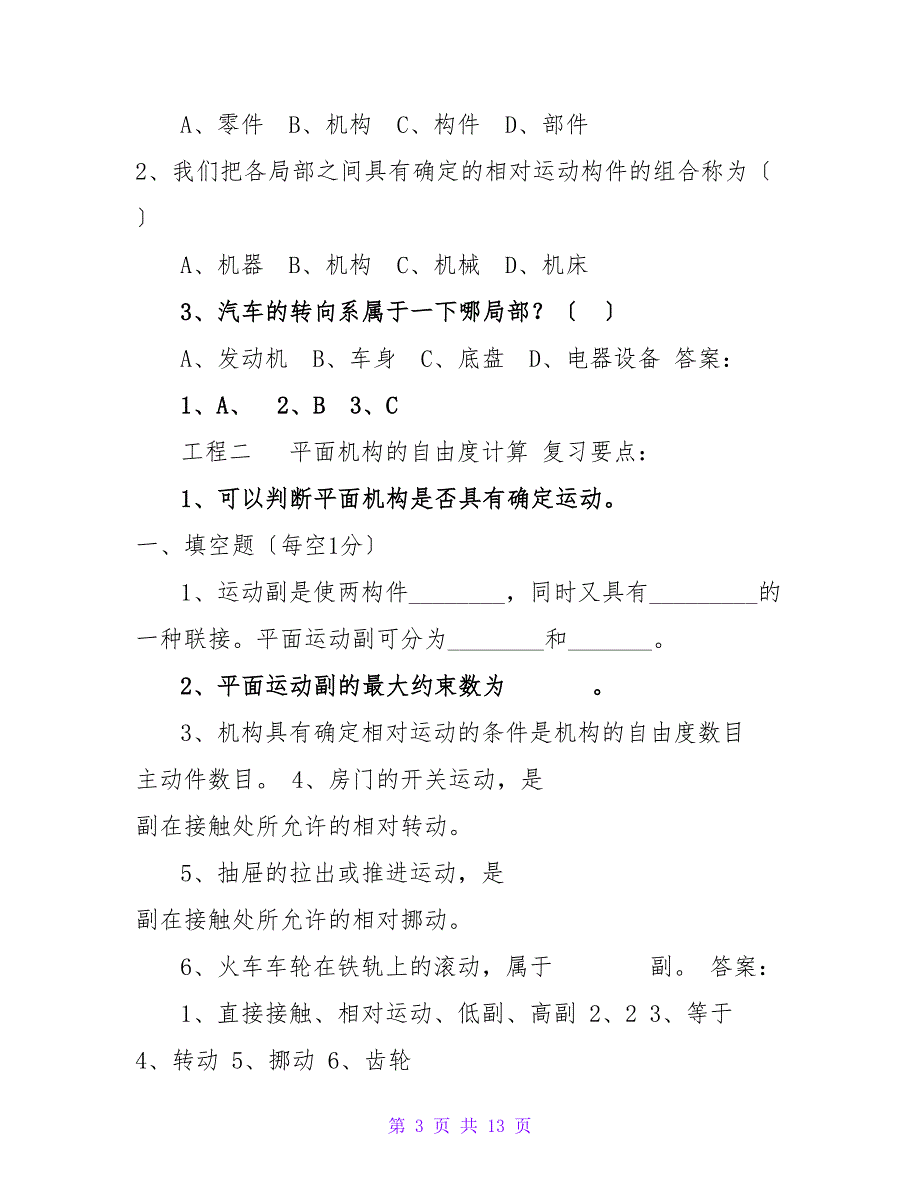

3、 _、_ 、_ _和_ _。 3、运动构件分为_ 和_ 。 4、汽车的根本构造都由_ 、_ 、_ 、_ 四大局部组成。 答案： 1、运动、制造、专用、通用 2、动力局部、传动局部、执行局部、控制局部 3、主动件、从动件 4、发动机、底盘、车身、电器局部 二、判断题(每题1分) 1、所有构件一定都是由两个以上零件组成的。 2、汽车的发动机是驱动整个汽车完成预定功能的动力。 3、构件就是零件。 答案： 1、 2、 3、 三、选择题 每题2分 1、在如以下图的齿轮凸轮轴系中，键2称为( ) A、零件 B、机构 C、构件 D、部件 2、我们把各局部之间具有确定的相对运动构件的组合称为 A、机器 B、机

4、构 C、机械 D、机床 3、汽车的转向系属于一下哪局部？ A、发动机 B、车身 C、底盘 D、电器设备 答案： 1、A、 2、B 3、C 工程二 平面机构的自由度计算 复习要点： 1、可以判断平面机构是否具有确定运动。 一、填空题每空1分 1、运动副是使两构件_，同时又具有_的一种联接。平面运动副可分为_和_。 2、平面运动副的最大约束数为 。 3、机构具有确定相对运动的条件是机构的自由度数目 主动件数目。 4、房门的开关运动，是 副在接触处所允许的相对转动。 5、抽屉的拉出或推进运动，是 副在接触处所允许的相对挪动。 6、火车车轮在铁轨上的滚动，属于 副。 答案： 1、直接接触、相对运动、低

5、副、高副 2、2 3、等于 4、转动 5、挪动 6、齿轮 二、判断题(每题1分) 1、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。 2、凡两构件直接接触，而又互相联接的都叫运动副。 3、任何构件的组合均可构成机构。 4、面接触的运动副称为低副。 5、组成挪动副的两构件之间的接触形式，只有平面接触。 6、运动副中，两构件联接形式有点、线和面三种。 7、由于两构件间的联接形式不同，运动副分为低副和高副。 8、点或线接触的运动副称为低副。 答案： 1、 2、 3、 5、 6、 7、 8、 9、 三、选择题 每题2分 1、图示机构中有 个虚约束。 A、0 B、1

6、C、2 D、3 题1图 题2图 2、图示机构要有确定运动，需要有 个原动件。 A、0 B、1 C、2 D、3 3、假设机构由n个活动构件组成，那么机构自由度为 A、3n B、=3n C、3n 4、平面运动副所提供的约束为 A.1 B.2 C.1或2 D.3 5、假设两构件组成低副，那么其接触形式为 A、面接触 B、点或线接触 C、点或面接触 D、线或面接触 6、机构具有确定相对运动的条件是( ) A、机构的自由度数目等于主动件数目 B、机构的自由度数目大于主动件数目 C、机构的自由度数目小于主动件数目 D、机构的自由度数目大于等于主动件数目 7、假设设计方案中，原动件为2，计算其自由度为1，构

7、件系统的运动不确定，可采用 ，使其具有确定的运动。 A、 增加一个原动件 B、 减少一个原动件 C、 增加一个带有2个低副的构件 答案： 1、B 2、B 3、C 4、C 5、A 6、A 7、B 四、简答题每题6分 1、计算以以下图所示机构的自由度，并说明其是否具有确定运动。 答案： 1、F=3n-2PL-PH=37-29-1=2 2、F=3n-2PL-PH=35-27-0=1 模块二 汽车常用构件力学分析p 工程一 静力学根底 复习要点： 1、刚体、静力学公里； 2、画出构件的受力图。 一、填空题每空1分 1、作用力与反作用力大小 ，方向 ，作用在 。 2、作用在同一刚体上的两个力使刚体平衡的

8、充要条件是这两个力 , ， 。 3、在力的平行四边形中，合力位于 。 4、工程上常见的约束类型有 、 、 和 、 四种。 答案： 1、相等、相反、两个物体 2、大小相等、方向相反、作用于同一条直线 3、以两个力为邻边所构成的平行四边形的对角线 4、柔体约束、光滑面约束、铰链约束、固定端约束 二、判断题(每题1分) 1、力是滑动矢量，可沿作用线挪动。 2、凡矢量都可用平行四边形法那么合成。 3、但凡在二力作用下的约束称为二力构件。 4、约束反力是阻碍物体运动的力。 5、但凡合力都比分力大。 6、固定铰链的约束反力通过销的中心，其大小和方向可以随意确定。 答案： 1、 2、 3、 4、 5、 6、

9、 三、选择题 每题2分 1、关于合力与分力，以下说法正确的选项是 A、合力的大小一定大于每个分力的大小 B、合力的大小至少大于其中的一个分力 C、合力的大小可以比两个分力都大，也可以比两个分力都小 D、合力不可能与其中的一个分力相等 2、作用在一个刚体上的两个力FA、FB，假设满足FAFB的条件，那么该二力可能是 。A、作用力与反作用力或一对平衡力 B、一对平衡力或一个力偶 C、一对平衡力或一个力或一个力偶 D、作用力与反作用力或一个力偶 3、力的存在是 A、不能脱离物体单独存在的；B、可以脱离物体单独存在的；C、以上说法均不对。4、作用力与反作用力 A、是平衡的；B、是不平衡的；C、以上说法

10、均不对。 5、实际刚体是 A、不存在的，工程中把变形很小的构件近似看成刚体； B、海绵、泡沫塑料、弹簧等也可近似看成刚体； C、以上说法均不对。 答案： 1、C 2、B 3、A 4、B 5、A 四、简答题每个箭头2分 1、试画出以下各球体的受力图。各接触处都是光滑的。在原图上作图 2、试画出以下各杆件的受力图。各接触处都是光滑的。在原图上作图 案： 1、 2、 工程二 平面力系 工程目的： 答1、力在坐标轴上的投影。 2、应用平衡条件解决工程力学问题。 一、填空题每空1分 1、作用在刚体上的三个力使刚体处于平衡状态，其中两个力汇交于一点，那么第三个力的作用线 。 2、力偶是由 、 、 的两个力

11、组成。 3、同平面的两个力偶，只要 一样，那么这两个力偶等效。 4、平面力偶系的平衡条件 。 5、平面力系是指力系中各力的作用线在 。 6、平面汇交力系的合力在某一坐标轴上的投影等于 。 7、平面汇交力系平衡条件是_ _。 8、平面汇交力系的合力对平面内任意点的矩等于 的代数和。 9、平面内两个力偶等效的条件是这两个力偶的_；平面力偶系平衡的条件是_。 10、作用在刚体上的力，假设保持力的大小、方向不变，将力的作用线平移到另外一个位置，要保证力的作用效果不变，那么必须附加_，其矩等于 。 11、平面一般力系平衡方程的二矩式是_ ，但应满足的附加条件是_。三矩式是_，但应满足的附加条件是_。 1

12、2、平面任意力系向作用面内任一点简化后，假设主矢_，主矩_,那么原力系必然是平衡力系。 答案： 1、也通过汇交点 2、大小相等、方向相反、互相平行 3、力偶矩 4、M=0 5、同一平面上 6、各分力在同一轴上投影的代数和 7、Fx=0 Fy=0 8、所有各分力对同一点力矩 9、作用效应一样、M=0 10、一个力偶、原力对新作用点的矩 11、Fx=0 MAF=0 MBF=0、AB连线不得与x轴垂直 MAF=0 MBF=0 MCF=0 ABC三点不在同一直线上 12、等于0、等于0 二、选择题每题2分 1、力偶对物体产生的运动效应为( ) A、只能使物体转动 B、只能使物体挪动 C、既能使物体转动

13、又能使物体挪动 D、它与力对物体产生的运动效应有时一样,有时不同 2、图中画出的四个力偶共面,试问在图(a)、(b)、(c)、(d)中,哪两个图所示的力偶等效 A、a与b、c与d B、a与c、b与d C、a与d、b与c D、没有相等的 3、汇交二力，其大小相等并与其合力一样大，此二力之间的夹角必为 。 A、0 B、90 C、120 D、180 4、一物体受到两个共点力的作用，无论是在什么情况下，其合力 。 A、一定大于任意一个分力 B、至少比一个分力大 C、不大于两个分力大小的和，不小于两个分力大小的差 D、随两个分力夹角的增大而增大 5、平面内三个共点力的大小分别为3N、9N和6N，它们的

14、合力的最大值和最小值分别为 。 A、24N和3N B、18N和0 C、6N和6N D、12N和9N 6、力偶在 的坐标轴上的投影之和为零。 A、任意 B、正交 C、与力垂直 D、与力平行 7、在同一平面内的两个力偶只要 ，那么这两个力偶就彼此等效。 A、力偶中二力大小相等 B、力偶相等 C、力偶的方向完全一样 D、力偶矩相等 8、平面一般力系向一点O简化结果，得到一个主矢量R和一个主矩m0，以下四种情况，属于平衡的应是( )。 A、R0 m0=0 B、 R=0 m0=0 C、 R0 m00 D、 R=0 m00 答案： 1、C 2、B 3、C 4、C 5、B 6、A 7、D 8、B 三、判断题

15、每题1分 1、汇交力系平衡的几何条件是力的多边形自行封闭。 2、两个力F1、F2在同一轴上的投影相等，那么这两个力大小一定相等。 3、合力总是大于分力。 4、平面汇交力系求合力时，作图的力序可以不同，其合力不变。 5、力偶使刚体只能转动，而不能挪动。 6、平面力偶矩的大小与矩心点的位置有关。 7、在求解平面任意力系的平衡问题时，写出的力矩方程的矩心一定要取在两投影轴的交点处。 答案： 1、 2、 3、 4、 5、 6、 7、 四、简答题 1、一固定于房顶的吊钩上有三个力F1、F2、F3，其数值与方向如图2-24所示。用解析法求此三力的合力。10分 2、计算以以下图力F对B点的矩。F=50N，=

16、30，a=0.6m。每题5分 O F L 3、以以下图中的力偶矩。每题5分 F2=50N 100mm F2=100N 8.5m 1=50N F1=100N 4、如以下图一圆柱体放置于夹角为的V型槽内，并用压板D夹紧。压板作用于圆柱体上的压力为F。试求槽面对圆柱体的约束反力。10分 答案： 1、解： 建立直角坐标系Axy，并应用式5，求出 FRx = F1x + F2x + F3x FRy = F1y + F2y + F3y = 732 N + 0 2000 Ncos30 = 0 732 N 2000 Nsin30 = - 1000 N = - 1732 N F2R?(?Fx)?(?F2y)?2000 Ntan-?Fy?Fx?1.732 -60?2、MOF=F0=0Nm MOF=FL+rNm 3、MF1，F2=+500.1=5 Nm MF1，F2=-1008.5= -850Nm 4、1取圆柱体为研究对象，画出其受力图如以下图； 2选取坐标系xoy； 3列平衡方程式求解未知力，由公式得： Fx=0， FNBcos?2?F?NCcos2?0 Fy=0， FN?Bsin-FNCsin2?F?0 2由式得 FNB = FNC F第 13 页 共 13 页
