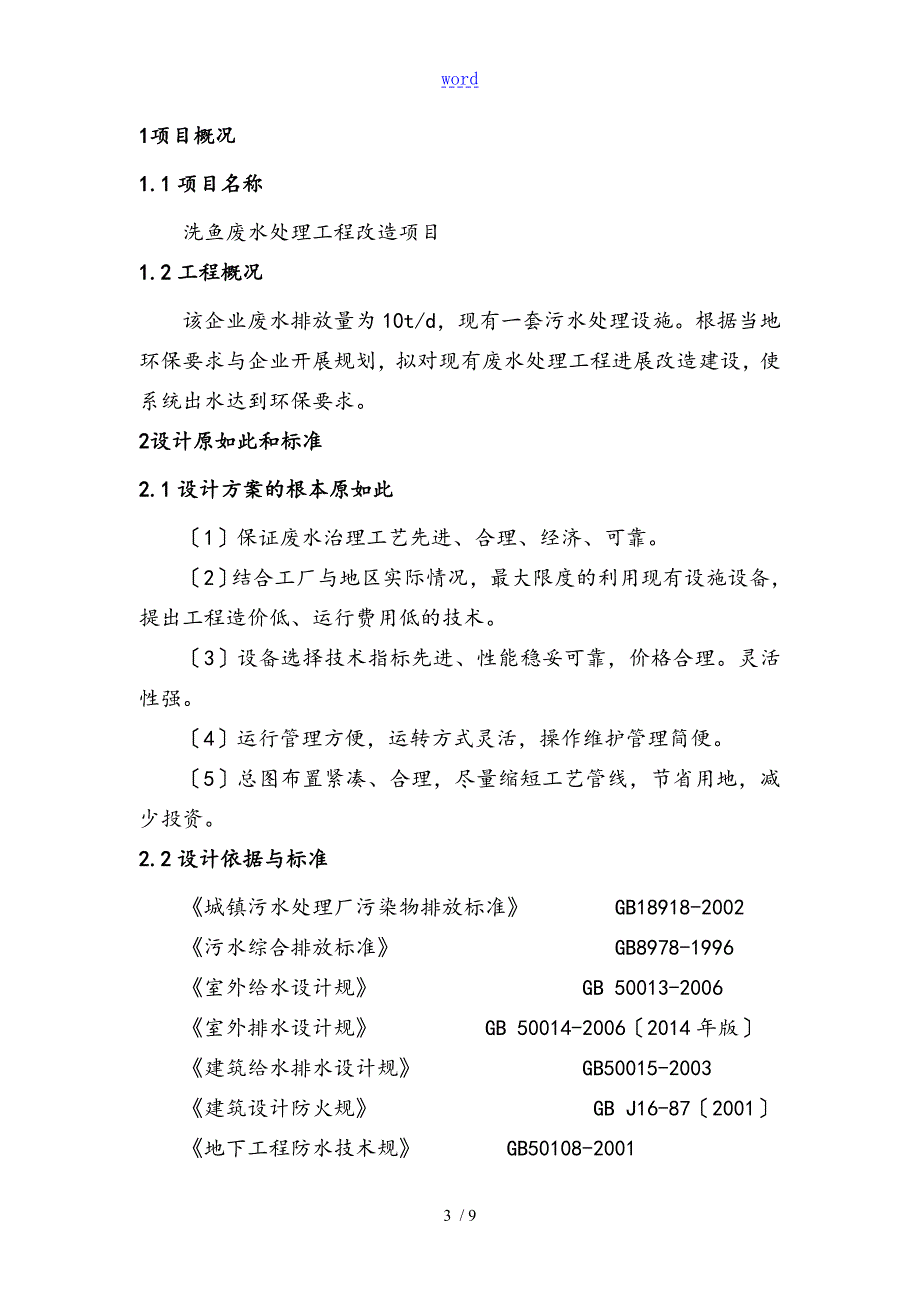

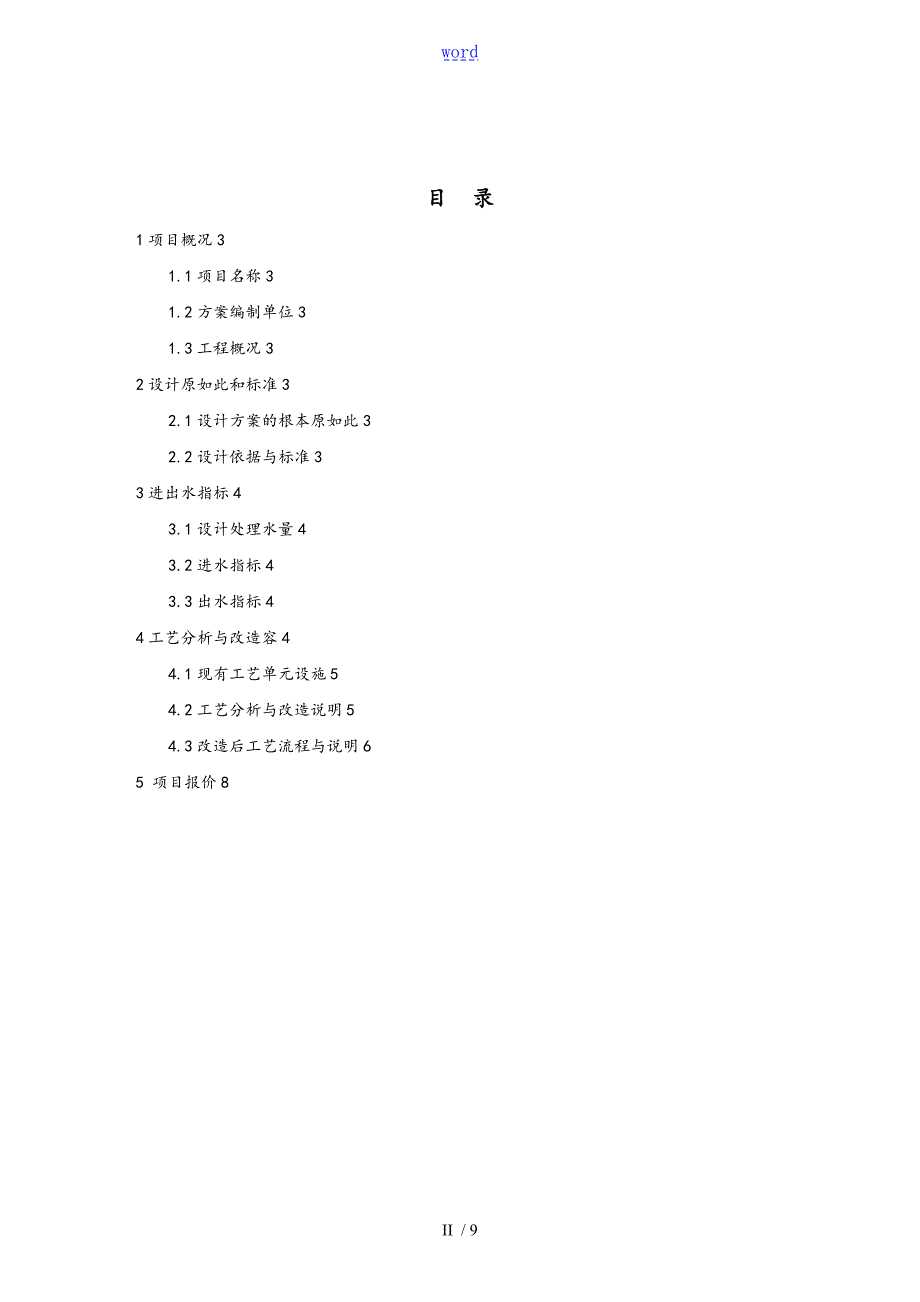

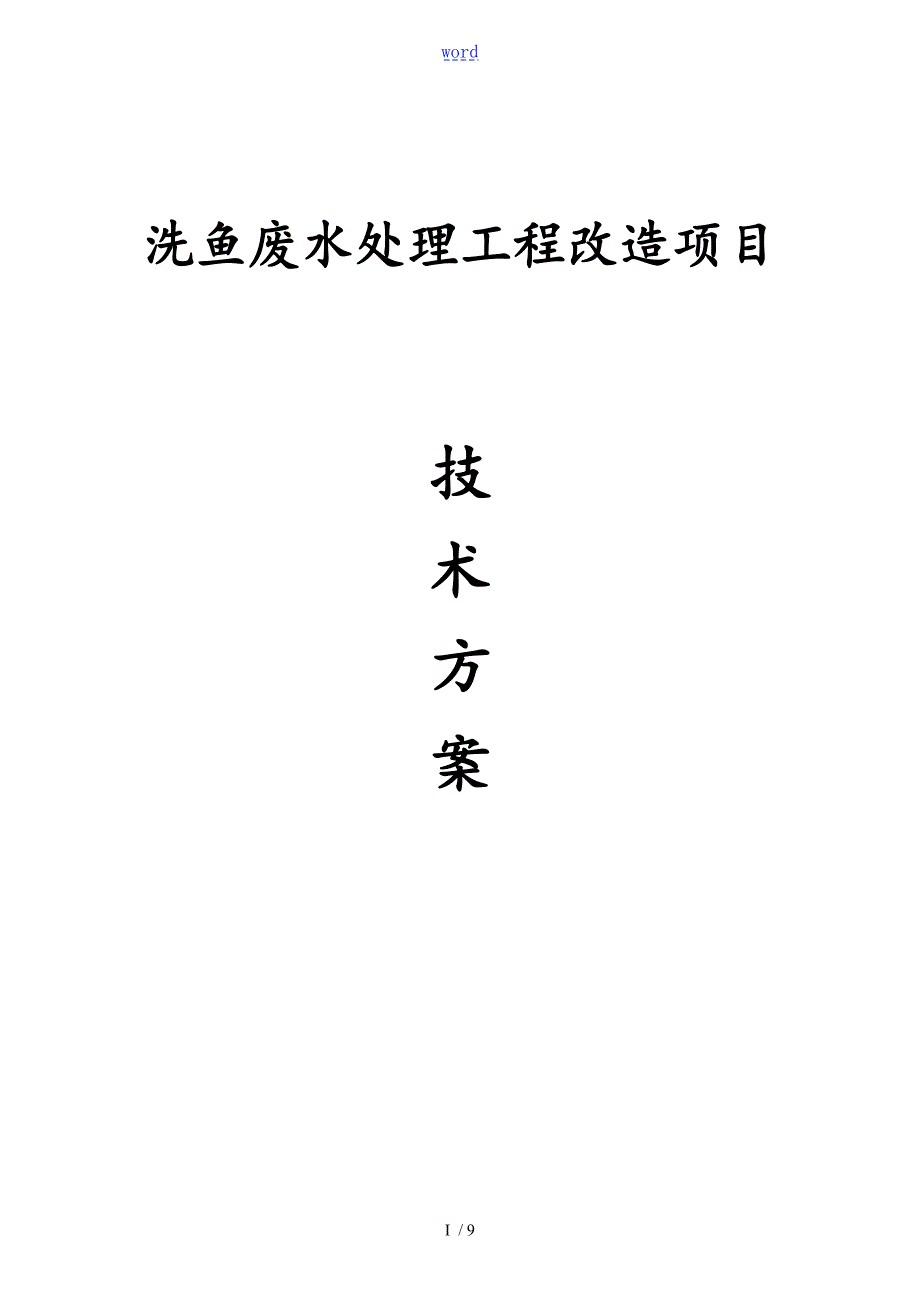

1、word洗鱼废水处理工程改造项目技术方案目 录1项目概况31.1项目名称31.2方案编制单位31.3工程概况32设计原如此和标准32.1设计方案的根本原如此32.2设计依据与标准33进出水指标43.1设计处理水量43.2进水指标43.3出水指标44工艺分析与改造容44.1现有工艺单元设施54.2工艺分析与改造说明54.3改造后工艺流程与说明65 项目报价89 / 91项目概况1.1项目名称洗鱼废水处理工程改造项目1.2工程概况该企业废水排放量为10t/d，现有一套污水处理设施。根据当地环保要求与企业开展规划，拟对现有废水处理工程进展改造建设，使系统出水达到环保要求。2设计原如此和标准2.1设计
2、方案的根本原如此1保证废水治理工艺先进、合理、经济、可靠。 2结合工厂与地区实际情况，最大限度的利用现有设施设备，提出工程造价低、运行费用低的技术。3设备选择技术指标先进、性能稳妥可靠，价格合理。灵活性强。4运行管理方便，运转方式灵活，操作维护管理简便。5总图布置紧凑、合理，尽量缩短工艺管线，节省用地，减少投资。2.2设计依据与标准城镇污水处理厂污染物排放标准 GB18918-2002污水综合排放标准 GB8978-1996室外给水设计规 GB 50013-2006室外排水设计规 GB 50014-20062014年版建筑给水排水设计规 GB50015-2003建筑设计防火规 GB J16-8
3、72001地下工程防水技术规 GB50108-2001建筑结构可靠度设计统一标准 GB50068-2001砌体结构设计规 GB 50003-2001混凝土结构设计规 GB 50010-2002建筑抗震设计规 GB 50011-200110kV以下变配电所设计规 GB 50053-1994采暖通风与空气调节设计规 GB50019-2003工业企业噪声控制设计规 GB J87-851988工业企业设计卫生标准 GB Z1-2002三废处理工程技术手册废水卷3进出水指标3.1设计处理水量废水排放总量为10m/d，排放量小，设计处理能力为1m/h。3.2进水指标根据贵方提供的水样，工程进水参数见表3-
4、1。表3-1 进水参数一览表项目CODBODSSpH参数mg/L13008006006-73.3出水指标根据贵方要求，出水达到城镇污水处理厂污染物排放标准 GB18918-2002中的一级A排放标准。排放指标见表3-2。表3-2 出水参数一览表项目CODBODSSpH参数mg/L5010106-94工艺分析与改造容4.1现有工艺单元设施现有主要工艺设施参数见表4-1。表4-1现有主要设施设备一览表序号名称规格m单位数量备注1水池332座6钢砼2水池333座1钢砼3絮凝沉淀器1.51.52.5座1碳钢4过滤罐600台15风机台26加药装置台24.2工艺分析与改造说明废水主要来自洗鱼时产生的废水，
5、废水中含有油脂、鱼皮、鱼碎末、鱼脏，解冻污水等等，废水中含有大量的细微悬浮废弃物与动物性油脂，含盐量较高。针对该废水，进展如下改造：1调节池增加搅拌系统一套为防止水中鱼肉鱼屑在该池沉淀腐败，产生臭气，调节池增加空气搅拌系统一套。2针对水中油脂和悬浮物过高，增加气浮机一台气浮机可进展油脂、悬浮物和局部COD的去除，并投加混凝药剂用以强化气浮效果，可以有效去除水中油脂和悬浮物，去除局部 COD。气浮机选用加压溶气气浮。该设备是将清水加压至3-4105Pa，同时参加空气，使空气溶解于水，然后骤然减至常压，溶解于水的空气以微小气泡形式，从水中析出，将水中的悬浮物颗粒载浮于水面。从而实现固-液别离。加压
6、溶气气浮具有以下特点：a、在加压条件下，空气溶解度大，供气浮用的气泡数量多，能够确保气浮效果；b、溶入的气体经骤然减压释放，产生的气泡不仅微细、粒度均匀、密集度大，而且上浮稳定，对液体扰动小，因此特别适用于对疏松絮凝体、细小颗粒的固液别离；c、对悬浮物、油脂与COD去除效果好，去除率高。d、工艺过程与设备操作比拟简单，便于管理、维护。3为保证出水达标，增加反渗透系统一套为进一步保证出水达标，增加1套处理量Q=1m/h的反渗透系统4增加污泥处理系统该系统正常运行，气浮机和沉淀池会产生浮渣和污泥，需增加一套污泥处理系统。5针对水中含盐量高，适当补给清水。废水中盐类多为Cl-、Na+等物质，虽然这些
7、离子都是微生物生长所必需的营养元素，但是假如这些离子浓度过高，会对微生物产生抑制和毒害作用，活性污泥易上浮流失，从而严重影响生物处理系统的出水效果。所以在进入生化之前，必须降低水中含盐量。由于该项目水量太小，前期用蒸发器去除盐分本钱过高。针对该特点，设计在调节池适当补给清水，降低水中含盐量，清水补给量可根据实际调试时进展调整，尽量减少不必要的资源浪费和运行本钱，满足生化处理需要。4.3改造后工艺流程与说明针对该类废水特点，在最大限度利用现有污水设施的根底上，对该项目进展改造，改造后的工艺流程如下：改造后工艺流程如图4-1。调节池气浮机污泥浓缩池图4-1：工艺流程图兼氧池生产废水达标排放鼓风机絮
8、凝沉淀器污泥好氧池二沉池提升池剩余污泥污泥回流浮渣清水中间水箱反渗透系统提升泵清水池空气搅拌1m3/h过滤器增压泵絮凝剂絮凝剂干化污泥外运或填埋板框压滤机浓水回调节池进展二次处理4.3.1流程说明洗鱼废水首先流入调节池进展水质水量的均化，再由泵提升至絮凝沉淀器进展加药絮凝反响，出水进入气浮进一步进展油脂、悬浮物和COD的去除，并投加混凝药剂用以强化气浮效果。气浮出水进入兼氧池，进展氨氮和BOD的去除，然后进入曝气池，对有机污染物进展降解，从而进一步降低COD和BOD。曝气池出水流入二沉淀进展泥水别离后，出水进入提升池，用泵提升进现有过滤器后进入中间水箱，从中间水箱进入反渗透处理后达标外排。反渗
9、透浓水回调节池进展二次处理。二沉池排出的活性污泥一局部回流到缺氧池中，进展脱氮反响。剩余污泥如此排放至污泥浓缩池中进展浓缩处理。沉淀器和气浮产生的泥渣也排入污泥池，经污泥脱水机脱水后干泥外运处理。4.3.2改造说明调节池、兼氧池、好氧池、二沉池、提升池以与清水池利用现有6座水池，尺寸均为332米。污泥池也利用现有水池，需补漏整改，尺寸：333米。絮凝沉淀器利用现有碳钢设备，需要看实际情况进展整改。风机可利用现有，现有曝气设备需看实际进展整改。加药装置需看实际现场情况进展添加或更换。过滤器利用现有，滤料需更换。5 项目报价根据以上分析，本项目改造主要容与报价见表4-2： 表4-2 改造设备一览表 序号项目型号或规格单位数量备注1提升泵QW5-12-0.45台22增压泵QW8-22-1.1台13反洗泵QW8-22-1.1台14回流泵QW5-12-0.45台15搅拌系统50套16气浮机QF-1套1碳钢防腐，含刮渣机、溶气罐、溶气泵、空压机、释放器等整套7反渗透系统Q=1t/h台1含水箱药箱、水泵、膜元件等整套系统8螺杆泵G20-1台19板框压滤机XMY-6台1液压自动10CPAM加药装置100L套1含搅拌机、计量泵11滤料更换批112电控线缆套113管道阀门台114整改费用套115安装运输台116调试费用台1
