消防控制室搬迁施工设计方案.doc

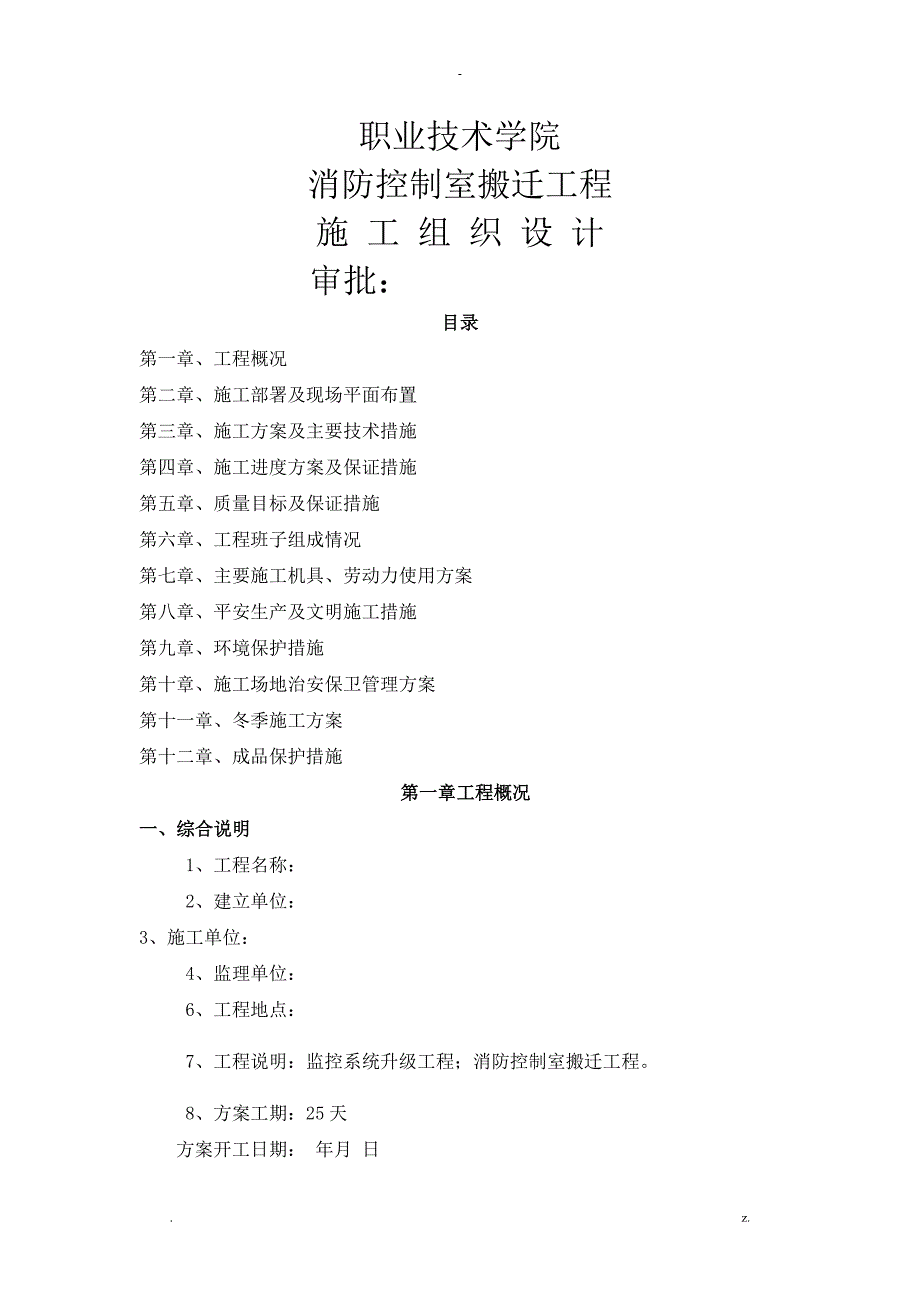

1、职业技术学院消防控制室搬迁工程施 工 组 织 设 计 审批：目录第一章、工程概况第二章、施工部署及现场平面布置第三章、施工方案及主要技术措施第四章、施工进度方案及保证措施第五章、质量目标及保证措施第六章、工程班子组成情况第七章、主要施工机具、劳动力使用方案第八章、平安生产及文明施工措施第九章、环境保护措施第十章、施工场地治安保卫管理方案第十一章、冬季施工方案第十二章、成品保护措施第一章工程概况一、综合说明1、工程名称：2、建立单位：3、施工单位：4、监理单位：6、工程地点： 7、工程说明：监控系统升级工程；消防控制室搬迁工程。8、方案工期：25天方案开工日期： 年月 日方案竣工日期：年月日9

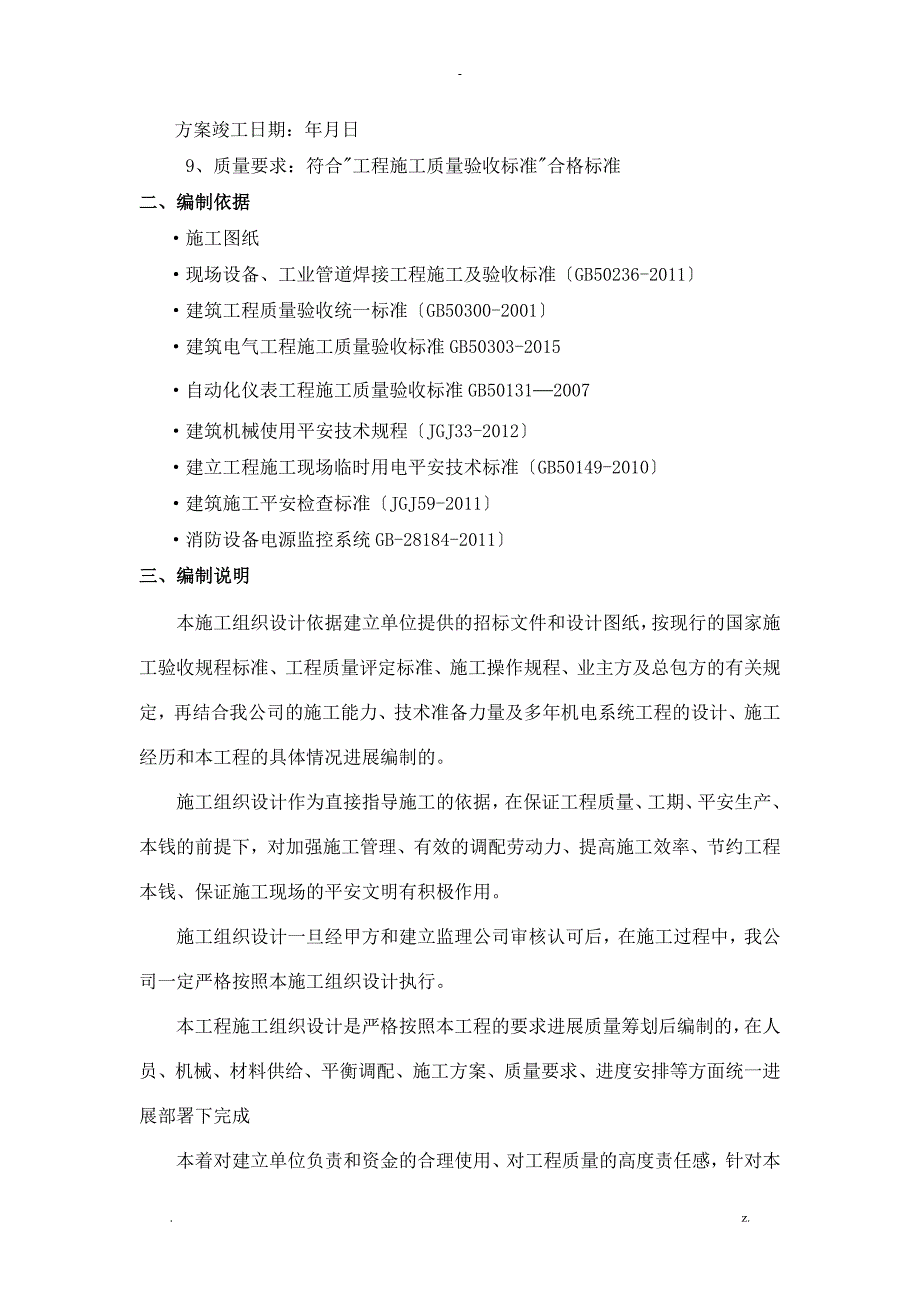

2、质量要求：符合工程施工质量验收标准合格标准二、编制依据施工图纸现场设备、工业管道焊接工程施工及验收标准GB50236-2011建筑工程质量验收统一标准GB50300-2001建筑电气工程施工质量验收标准GB50303-2015自动化仪表工程施工质量验收标准GB501312007建筑机械使用平安技术规程JGJ33-2012建立工程施工现场临时用电平安技术标准GB50149-2010建筑施工平安检查标准JGJ59-2011消防设备电源监控系统GB-28184-2011三、编制说明本施工组织设计依据建立单位提供的招标文件和设计图纸，按现行的国家施工验收规程标准、工程质量评定标准、施工操作规程、业主

3、方及总包方的有关规定，再结合我公司的施工能力、技术准备力量及多年机电系统工程的设计、施工经历和本工程的具体情况进展编制的。施工组织设计作为直接指导施工的依据，在保证工程质量、工期、平安生产、本钱的前提下，对加强施工管理、有效的调配劳动力、提高施工效率、节约工程本钱、保证施工现场的平安文明有积极作用。施工组织设计一旦经甲方和建立监理公司审核认可后，在施工过程中，我公司一定严格按照本施工组织设计执行。本工程施工组织设计是严格按照本工程的要求进展质量筹划后编制的，在人员、机械、材料供给、平衡调配、施工方案、质量要求、进度安排等方面统一进展部署下完成本着对建立单位负责和资金的合理使用、对工程质量的高度

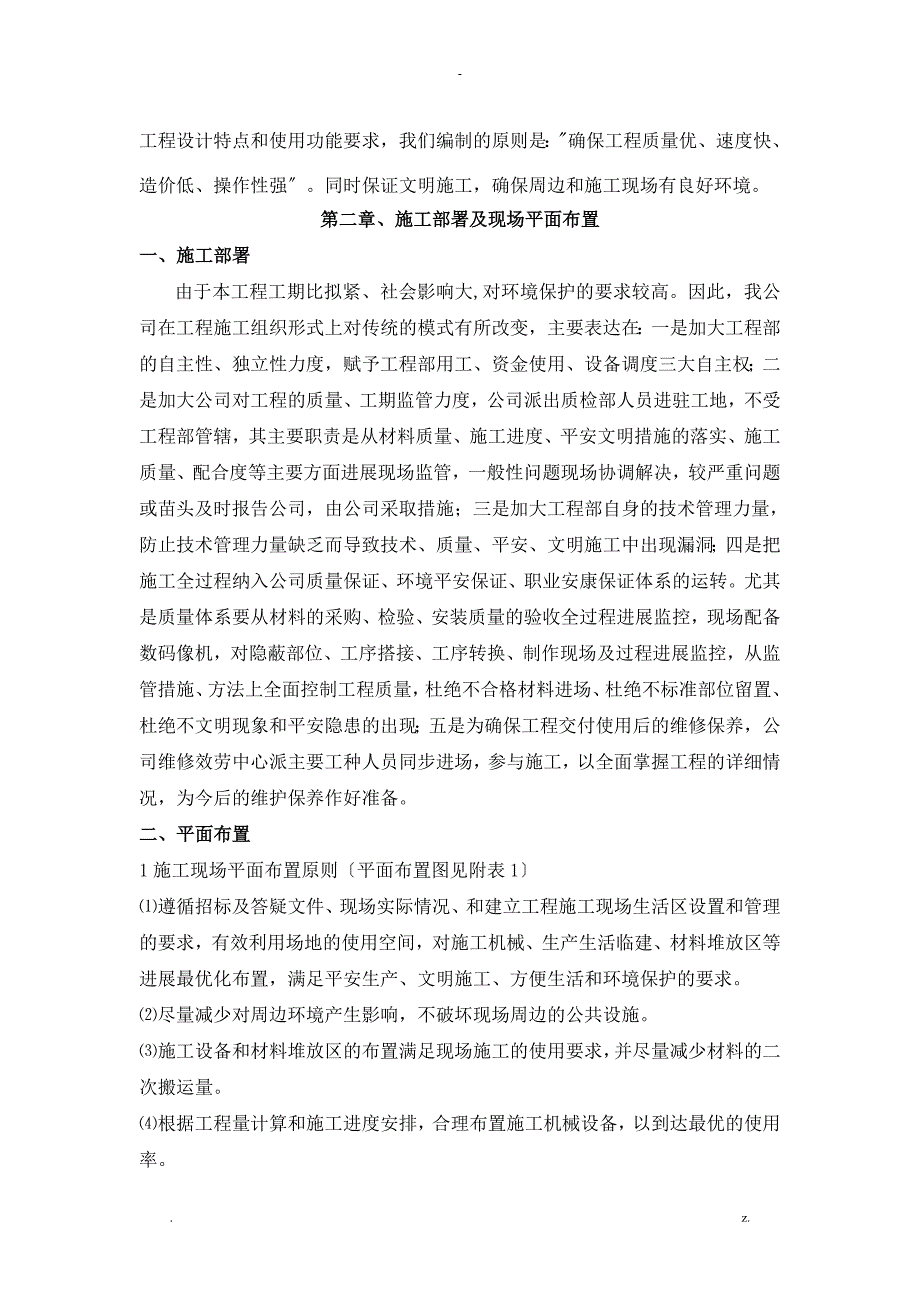

4、责任感，针对本工程设计特点和使用功能要求，我们编制的原则是：确保工程质量优、速度快、造价低、操作性强。同时保证文明施工，确保周边和施工现场有良好环境。第二章、施工部署及现场平面布置一、施工部署由于本工程工期比拟紧、社会影响大,对环境保护的要求较高。因此，我公司在工程施工组织形式上对传统的模式有所改变，主要表达在：一是加大工程部的自主性、独立性力度，赋予工程部用工、资金使用、设备调度三大自主权；二是加大公司对工程的质量、工期监管力度，公司派出质检部人员进驻工地，不受工程部管辖，其主要职责是从材料质量、施工进度、平安文明措施的落实、施工质量、配合度等主要方面进展现场监管，一般性问题现场协调解决，较

5、严重问题或苗头及时报告公司，由公司采取措施；三是加大工程部自身的技术管理力量，防止技术管理力量缺乏而导致技术、质量、平安、文明施工中出现漏洞；四是把施工全过程纳入公司质量保证、环境平安保证、职业安康保证体系的运转。尤其是质量体系要从材料的采购、检验、安装质量的验收全过程进展监控，现场配备数码像机，对隐蔽部位、工序搭接、工序转换、制作现场及过程进展监控，从监管措施、方法上全面控制工程质量，杜绝不合格材料进场、杜绝不标准部位留置、杜绝不文明现象和平安隐患的出现；五是为确保工程交付使用后的维修保养，公司维修效劳中心派主要工种人员同步进场，参与施工，以全面掌握工程的详细情况，为今后的维护保养作好准备。

6、二、平面布置1施工现场平面布置原则平面布置图见附表1遵循招标及答疑文件、现场实际情况、和建立工程施工现场生活区设置和管理的要求，有效利用场地的使用空间，对施工机械、生产生活临建、材料堆放区等进展最优化布置，满足平安生产、文明施工、方便生活和环境保护的要求。尽量减少对周边环境产生影响，不破坏现场周边的公共设施。施工设备和材料堆放区的布置满足现场施工的使用要求，并尽量减少材料的二次搬运量。根据工程量计算和施工进度安排，合理布置施工机械设备，以到达最优的使用率。不同施工阶段总平面布置作动态调整，但临建的迁移量不宜过大。所有材料堆放区按照就近堆放和及时周转的原则，同时考虑到交通运输的便利，又保证现场的

7、文明施工。临时用水满足现场施工用水、生活用水及消防用水的要求，排水设施通畅。临时用电遵循生产生活用电分路和三级配电二级保护的原则。楼层内及临建立施均按照消防要求配置足够的消防设施。对施工区域和周边各种公用设施等加以保护。做好对总平面的分配和统一管理，协调各专业对总平面的使用。施工总平面布置1加工厂、周转材料区：由于场地狭窄所以施工现场只是存放一些周转材料和随进随用材料，其他材料均在施工现场外租地存放。2办公区、生活区布置在施工现场合理位置。3配电：本工程总包方已经办理好新装、增容供电方案，自总包方引单路电缆至本户供电。4垃圾：在场区内设二个垃圾回收站，用于分拣后建筑垃圾的暂存，并派专人负责定时

8、清理。5安装单位小型库：在拟建建筑物设小型工具、材料库。3.7.3总平面管理为了合理有效地利用空间，使现场处于整齐有序的状态，对总平面的分配和使用，我们将坚持以下原则：总平面布置与管理应以确保用电、平安防护、消防、交通顺畅为重点，及时做好现场给排水、清理，减少环境污染，保证场容符合文明施工要求。本工程施工场地较小，施工质量要求高，各专业施工队伍多，现场内施工人员复杂，要保证完成施工任务，不仅要合理布置施工总平面，而且要有科学严密的管理措施：1施工平面管理由工程经理负责，各专业施工班组进场前应将本单位所需的材料堆放区、库房、临时办公室需用面积报总包单位工程经理部，根据现场实际情况划分各专业施工班

9、组的材料堆放区、库房、临时办公室。未经同意，任何专业施工班组不得随意占用其它专业班组区域，如确需调整扩大材料堆放场地区域，必须以书面形式报土建总包工程部。由总包工程部进展协调，并将协调结果，用书面形式反响给专业施工班组。2施工场区已全部进展硬化处理，入场后对硬化区域进展检修，并设置好排水坡度，做好排水沟并保持畅通。3所有人员凭出入证出入，无关人员制止入内，警卫全天候值班，特别加强夜间巡逻，防止偷盗现场材料，维持良好工作秩序和劳动纪律等行为发生。4凡进出入现场的设备、材料需出示有关部门所签放行条，保安进展登记方可，所有设备、材料必须按平面布置图指定的位置堆放整齐，不得任意堆放或改动。5施工现场的

10、水准点，轴线控制点，埋地线缆，架空电线应有醒目标志，所有材料堆放区也必须作好标识，并加以保护。6现场施工垃圾集中堆放在分类封闭垃圾房内，专人管理、统一搬运，并及时运出场外。7各个场区均安排固定的施工管理人员和相关的专业施工队伍负责人负责该区的材料堆放和文明施工。8现场易燃易爆货物的堆放位置在进场后经甲方、监理批准前方可使用。9布置在基坑周边的堆场、临建需经过承载计算符合要求，其他材料不准随意堆放。保安室 加工场地 材料场生活 办区 公 室 1现场准备开工前先了解施工现场情况，为工程开工做好准备。在工程开工前，工程部将技术交底等报监理单位审批。施工前对原有轴线、标高控制线及总包方预留的孔洞、预埋

11、件进展复核，为正确安装提供准确保证。2技术资料准备图纸会审在接收到工程图纸和有关设计文件后，工程经理部将迅速组织工程技术人员认真核对图纸及其他文件中的尺寸，了解设计意图，查阅及理解建立单位、设计单位所提供的标准、设计资料和要求，检查施工图是否完整、齐全，是否符合相关标准的要求；坐标、尺寸、标高及说明方面是否一致，技术要求是否明确；掌握拟建工程的特点和形式，提前提出问题，由建立单位转交设计单位，并组织召开图纸会审会议，作好图纸会审记录，作为指导施工的依据。施工组织设计编制工程经理部将于合同签订后一星期内提交施工组织设计报监理方审批，其中包括组织管理、技术方案和施工方案。3材料物资准备根据施工图纸

12、和进度方案的要求，制定物资采购、供给方案。工程开工前，熟悉合同要求，制定物资设备定货招标工作，明确招标标准，招标程序，统一制作标书为下一步物资采购作好准备。完成各项施工用料的调查核实，经样品报审合格后签订供货协议，并分期分批组织进场。各项周转材料要根据工程施工进展情况，随时组织材料进场。材料进场后做好存放、保管工作，并认真进展标识。1技术准备1熟悉图纸在施工准备阶段，我公司即组织工程有关人员认真阅读熟悉图纸，领会设计意图，掌握工程特点，需要采用的新技术，编制进场施工预案，为图纸会审做准备。明确工程内容，分析工程特点依据施工验收标准和工艺标准，选择正确的施工方法，有针对性的编制工程施工组织设计、

13、各分部、分项工程施工方案和季节性施工方案，编制工程质量设计与预控措施。技术员与施工员要认真进展图纸翻样，审核各专业施工方案，编制加工定货方案，物资部门在建立单位指定的厂家或在公司合格分包商的供货商范围内选择适宜的厂家和供销商，确保工程物资按时进场。技术部门根据本工程特点，认真组织好图纸自审、会审，领会标书内容和要求，充分了解设计意图，并结合本工程个工程的特点和实际需要制定有针对性的分项施工方案。根据方案要求和有关技术、质量标准，做好对施工人员进展技术交底和技术培训的准备；施工前安排本工程的各专业工程技术人员对技术工人进展技术交底、工程内容交底、工艺流程交底，使所有人员在进入施工现场前熟悉所安装

14、设备的性能、特点及合约规定，做到心中有数； 通过认真审查施工图纸及有关施工资料，及时准确地做出施工预算，经有关部门批准后有物资供给部门筹备。 按图纸及国家标准确定采购标准、运作程序，确保加工订货质量及到货日期； 根据工程特点和现场情况，制定有关技术、平安等详细施工管理措施；熟悉图纸和文件施工机具方案图纸会审设备、材料加工方案施工方法及质量控制措施制定季节施工措施管理人员订货、加工购置机具和维修技术交底入场验收施工人员 根据工程情况，提前编制工程实验方案，与监理单位商定见证取样实验室，建立现场标准养护室并做好各种进场物资材料的复试工作。 根据工程概算和施工图纸，编制施工预算书和材料用量方案，编制

15、计量工具及机械设备需用方案，检测方案，材料限额领料制度，组织好统一调配工作。 工程技术部负责配备齐全与本工程有关的施工标准、规程、标准、图集和相关技术资料表格，为严格按标准、标准施工提供技术保障。 组织专业技术质量人员学习新标准、新标准，学习ISO9001、ISO14001和GB/T28001体系标准，并以标准为指南，按程序施工。以建立部推广的新技术为根底，研讨新技术、新材料、新工艺在工程中的推广和应用。 组织专业技术工人，尤其是脚手架、电工、电焊、机械操作、起重等特殊工种工人进展岗前考核与培训工作。 建立工程工程的管理组织机构：科学合理的管理体制、统一有效的工程指挥系统是顺利施工的重要保证，

16、为此本工程将精干力量，组建本工程工程管理班子。 选择专业技术工人队伍，组织劳动力进场： 选择参加过同类型或大型工程建立的技术人员队伍参加本工程的施工； 对班组长和技术工人采取考核上岗的方式，考核分实际操作和专业考试两局部。电焊工、电工等特种技术工人，需持劳动部门颁发的有效证件上岗； 根据工期进度安排，编制各专业详细劳动力方案，配备充足的专业技术工人，保障工程施工的根底力量。 做好劳动力的进场教育：参加本工程进展安装施工的所有人员，在进场前必须进展进场培训教育，内容包括平安、文明施工、现场各项规章制度等，并组织书面考试，考试合格前方可进场工作。 按方案落实暂设材料的定货加工并按时供给到现场。 按

17、方案落实原材料、成品、半成品及设备的定货加工并适时供给到现场。2编制施工组织设计 工程经理部编制施工组织设计和分部、分项工程的施工方案，经公司审核，报建立单位、监理工程师审批后作为工程施工的指导性文件，并负责审核指定分包单位编制的施工方案。根据工程进度方案安排逐步编制施工组织设计和主要分局部项工程的施工方案。3)编制施工图预算和施工预算 由预算部门根据施工图、预算定额、施工组织设计、施工定额等文件，编制施工图预算和施工预算，以便为施工作业方案的编制、施工任务单和限额领料单的签发提供依据。2现场准备 根据ISO14000和OSH18000标准的要求及我公司环境与职业平安安康管理程序文件，制定科学

18、的平面布置和管理措施，严格按河北省文明平安工地的标准进展现场平面、空间的分配和动态化管理。具体准备工作如下：1与建立单位办理好坐标控制点，高程控制点的移交及现场复核，并以此为依据建立现场测量控制网。2根据现场实际，作好对现场周边环境和市政管网的保护工作。3根据施工总平面图的要求，利用现场已设置的金属围挡进展整个施工现场的临建、加工场、施工机械等的布置。4严格按照单位CI标准对整个施工现场进展CI设计，推行目视管理，从标识、美化等各个角度完善施工形象，创造一种积极向上的施工气氛。3深化设计 为了理顺土建、装修及机电各专业工序之间在平面及空间上的搭接关系，制定各专业结合部的处理方案及保证后期设备安

19、装的预留空间，确保预留预埋准确；管道标高符合设计要求、布置合理美观；设备房机电设备排列规则，必须对设计图纸进展施工深化设计，为此，工程经理部成立以技术负责人为首的技术力量过硬的深化设计部，负责此项工作。4试验准备 为保证所有进场材料到达合格标准及相关的技术性能，必须加强材料的进场检验，到达相关的使用性能。工程施工前与建立单位和监理协商，确定见证试验室以及建立现场试验室，配备相应的试验器材，按国家现行有关标准对各项器材设备进展安装、调试及检测。5计算机、试验、计量仪器与通讯设备准备 根据拟建建筑物的建筑特点和建筑规模，确定本工程计算机、实验、计量仪器及通讯设备方案。6周边协调 在施工过程中，外界

20、环境影响施工的因素很多，工程经理部将设置综合部，加强与区政府部门和外部合作单位的沟通与协调，取得政府部门及外部合作单位的支持，为保证施工生产的顺利进展创造良好的外部环境。7财务、预算、统计的管理措施1专款专用制度 本工程执行专款专用制度，保证不挪用工程资金，以防止因为资金问题而影响施工进度。2保证按时、足额发放工人工资 本工程在施工过程中，随着工程各阶段关键结点的完成情况及时兑现各专业施工队伍的劳务费用，并催促作业队以保证按时、足额发放工人工资，这样既能充分调开工人的积极性，也能使各作业队为本工程安排作业人员的充足配备提供了保证。3随时根据工程变更调整工程预算 在工程实施过程中，我工地预算员根

21、据工程变更情况，及时调整工程预算，合理保证工程造价的准确无误性。4全面准确地作好各项统计 在工程施工过程中，工地统计员及时做好各项统计工作，充分保证劳动力、施工机械的充足配备、材料及时采购进场。9施工组织协调1工程施工过程是通过业主、设计、监理、总包、分包、供给商等多家合作完成的，如何协调组织各方面的工作和管理，是能否实现工期、质量、平安、降低本钱的关键之一。因此，为了保证这些目标的实现，制定以下制度，确保将各方的人员组织协调好。2制定图纸会审，图纸交底制度 在正式施工之前，工程经理工程部，技术协调部和机电安装的人员核对图纸，参加由业主组织的图纸会审，图纸交底会，会中确定的内容形成第一份施工文

22、件，确保工程顺利开场。由总包方组织二次设计对施工的设计和图纸交底。3建立周例会制度 在每周的固定时间召开由监理主持，业主、设计、总包、各分包参与的周例会，会中商讨一周的工程施工和配合情况，解决问题。由于设计参加，可以将一周内的问题在召开周例会时，统一办理洽商。假设遇到急需解决的事情，可以立即找业主，设计、监理商计解决。4制定专题会议制度 在施工的全过程中，主动建立与建立、设计、监理单位沟通，与社会各界有关单位沟通的渠道，积极听取他们对工程的合理化建议，得到他们各方面的支持，并采取相应措施与他们通力协作，共同做好对现场机电与土建施工配合、质量检验管理、资料管理和竣工验收管理。第三章 、施工方案及

23、主要技术措施一、设备安装一施工准备安装前必须进展下述各项施工前的准备工作。1、审读与熟悉机械设备安装时所必须的各种技术资料、施工方案和平安实施措施等。2、安装所必需的各种测量工具、定位紧固工具、起重机具、焊接设备、常用钳工工具等。3、安装所需的各种消耗材料、润滑油脂和煤油、石腊、焊接材料、磨料、棉纱等。4、设备运搬与装卸。设备装卸时，选用适宜的钢丝绳及正确的连接和捆绑方法。运搬时可以使用滚杠或滑引的运搬方法。设备运搬时应采用必要的平安措施如下：1、凡参加设备运搬的施工人员，必须熟悉运搬的方法。大型及重要精细的设备要按拟定的方案进展运搬。2、在运搬设备的过程中，施工人员必须具体分工，明确职责，并

24、服从命令听从指挥，不得擅自离开工作岗位。5、设备开箱与检查。机械设备出厂时，均应经过良好包装。根据设备情况和运输条件，有的是整体装箱，有的是分散(解体)装箱，个别大型设备不装箱的也有，成箱设备运输到安装现场后，必须开箱检查，清理后，才能交付安装施工。1、开箱检查的目的。开箱后，应由有关的安装施工人员对设备进展清点检查。其目的主要是：A、检查设备是否损坏，主机与辅机是否配套；B、检查清点零部件、附件有无短缺；C、办理点交手续。2、检查工作要求。A、设备的种类、型号和规格应与需要相符；检查设备的外观和保护包装情况，如有缺陷、损坏或锈蚀，应作出记录；B、按照装箱单清点零件、部件、工具、附件、附属材料

25、出厂合格证和其他技术文件是否齐全，并作出记录；C、设备的转动和滑动部件，在防锈油料未去除前，不得转动和滑动。由于检查而除去的防锈油料，在检查后应重新涂上；D、对不需要安装或安装时不用的零件、部件、附件、附属材料、工具卡和技术文件，在检查后应交给使用单位保管。安装需用者，应进展编号、分类，妥善保护和保管，用毕仍交给使用单位；E、开箱时主要是外表检查，细致的检查要在以后的施工过程中进展。因此，以后发现设备有缺陷、损坏和锈蚀等情况时，应及时提出，并会同有关人员分析原因，妥善处理；F、进口设备运输、检验、安装、验收、调试等工作应按专门商务合同和国家有关进口设备程序进展。G、检查完毕，应作出记录，并办

26、理移交手续二施工程序根底验收设备就位设备找正设备精平固定试车三主要施工工艺1、设备定位。设备定位的最根本原则，就是满足生产工艺的需要。在此根底上应该考虑；机械设备便于维护、拆修、技术平安及工序间的配合衔接。1、定位原则。A、设备应符合设备平面布置与安装施工的规定。但有需要调整时，应视生产方式的不同，分别考虑。B、设备排列整齐、美观及相互间距符合设计规定；C、符合技术平安要求，并需有过程、运输通道，便于顺利运送材料、工件及安装与拆卸设备为原则；D、方便操作、修理及维护，并且有一定的空间，以便堆放材料、工件与工具箱等；2、定位标准要求。A、设备定位的基准线，应以换热站墙的边缘线为基准(应该按照设计

27、图纸)。B、设备平面位置对基准线的距离相对位置的距离允许偏差应符合设备安装位置允许偏差的规定。设备安装位置允许偏差表工程安装设备的性质允许偏差(mm)对基准线距离允许偏差与其他设备没有任何联系的设备与其他设备有联系的设备动力设备(如泵、压缩机、煤气发生炉、通风机、鼓风等)作角度排列的设备，其角度偏斜偏差每长1m如在5m以上不得大于设备安装在单独根底上时，设备纵横中心线必须落在根底中心线上，即设备重心应与根底重心在同一位置上，如有偏差不得超过10251020C、设备安装标高允许偏差，应按照设计图纸或设备说明书规定。D、设备定位的量度起点，应执行平面图或施工图的明确规定，如仅有轮廓形状状态者，应以

28、设备真实形状的最外点算起。3、设备在车间纵横排列的规定：A、同类设备纵横向排列或成角排列时，必须对齐，倾斜角度必须一致；B、不同类型的设备纵横向或直线、成角度排列时，其下面操纵位置必须排列整齐。2、设备根底检验。机械设备在就位前，必须对设备根底混凝土的强度进展测定。一般应在混凝土设备强度到达60%以上时才可以就位安装。但设备找平调整时，拧紧地脚螺栓必须到达设计强度才可进展。设备根底验收标准设备根底尺寸和位置的质量要求见设备根底尺寸允许偏差表埋设基准点及中心标高基准点与中心点的作用，主要是把机械找到水平面，面对它的位置标高、安装方向一般要求不严，这是因为标高与方向不会影响机械性能。而联动机械的安

29、装，却需要利用标高的基准点和测定中心标点作为设备安装时测量标高与找正设备位置的依据。所以制作、埋设基准点及中心标板是一项必不可少的根底工作。埋设基准点的技术要求1、基准点露出地面局部不得太高(约10mm或以下)，一方面可增大其强度，另外也可防止碰损。在用混凝土浇灌之前，须先将地基外表用水冲洗干净。2、埋设基准点的小坑要求作成上口小下底大。3、基准点须由测量员经常检查，防止因地基下沉或其他原因而使标高变更时未能发现。4、当不使用时，须用铁盒子或其他遮盖物盖好，以免碰损；发现有损伤痕迹时，不许使用，须找测量人员重新测量。5、基准点须埋设在便于测量标高的位置，距安装的机械设备的测量面愈近愈好。6、安

30、装成组同样设备时，为了考虑设备间的连续性，最好少设基准点，可在首先安装的设备附近埋上一个，其他设备可按此设备的测量面来找正标高。3、埋设地脚螺栓。地脚螺栓埋于混凝土中所发生的作用，是由于金属外表与混凝土间的粘着力和混凝土在钢筋上的磨擦力产生的。一般规定：1、地脚螺栓的长度，为埋入根底内的深度(直径的1225倍)，再加上外露局部的长度。2、大型设备或震动较大的设备，则必须加大倍数与螺杆长度。3、如果螺杆的长度受地位的限制，或者为了加强螺栓与混凝土之间的粘结力，可将螺栓尾端弯成钩形。具体要求：1、活动地脚螺栓长度允许偏差不应超过活动地脚螺栓长度允许偏差表的规定：活动地脚螺栓长度允许偏差表公称尺寸(

31、mm)允许偏差(mm)公称尺寸(mm)允许偏差(mm)0100100250250500500100012341000200020003000300050005000568102、地脚螺栓的直径应小于设备底座边棱上的地脚螺栓孔的直径。地脚螺栓直径与设备底座上的孔径关系见地脚螺栓直径与孔径关系表地脚螺栓直径与孔径关系表地脚螺栓直径(mm)101216202430364248孔径(mm)12-1313-1717-2222-2727-3333-4040-4848-5555-653、每根地脚螺栓应根据标准配用一个垫圈和一个螺母。震动较大的设备应加用锁紧螺母或用双螺母。4、地脚螺栓在敷设前，应将地脚螺栓上

32、的油污、锈垢去除干净，但螺纹局部仍应涂上油脂，并检查与螺母是否相配。在安装过程中，应防止并确认无杂物掉入坑内，方可敷设。5、弯钩式地脚螺栓在预留孔内，其弯钩处不得碰壁，至少要留100mm的空隙。螺栓与孔壁间距不能少于15mm，上端局部要露出螺母二至三牙，不得缩入螺母内，如设备在混凝土楼板上安装时，其螺栓弯曲局部应钩连在钢筋上或加一圈钢穿在螺栓的弯钩处。6、锚定式活动地脚螺栓，在设备就位前，锚板敷设应平整稳固，并检查底板与螺栓矩形头配合的适宜性。设备就位后，拧紧螺栓前，螺栓矩形头应正确地嵌入锚板槽口内，并依据标记检查螺栓矩形头与锚板容纳槽的方向，二者应严密嵌合。7、垂直埋地脚螺栓在敷设时应垂直，

33、其垂直度允许偏差为1%。4、安放垫铁。在设备底座下安放垫铁，借调整垫铁厚度，使设备安装到达所要求的标高和水平，并且能使设备底座下的各局部，在二次灌浆时都能灌到，以使设备的全部重量通过垫铁很均匀地传递到根底上。、设备安装完毕后的负荷分布情况，很大程度上决定于安装垫铁和灌浆的施工质量，因此，施工时，应注意符合设计要求。5、消防设备安装设备找平与找正。1、设备找平与找正的作用。A、保持设备的稳定及其重心作用力平衡，从而防止设备变形、减少运转中的震动；B、防止设备运动部件的过度磨损及不必要的功率消耗；C、保证设备的正常润滑；D、保证工件的加工精度及工作质量；E、保证设备正常运转与使用；F、保证设备到达

34、设计规定状态下的精度检验标准。2、找中心的方法与步骤A、找中心法。设备在根底上就位后，就可以根据中心标板上的基点用挂设中心线的方法来确定设备的横向水平方向的方位，从而确定设备的正确位置。B、中心线，分主要中心线和辅助中心线，后者是辅助前者之缺乏。挂设中心线多采用线架挂设，大型设备多使用固定线架，小型设备多采用活动线架。C、设备找正法。中心线挂后，即可进展设备找正。每台设备必须找出中心点，才能确定设备正确的位置，这是设备找正的依据。D、设备拨正法。在找出设备的中心点后，就可以检查出机械设备安装的位置是否正确，如果装配位置不正确，则必须拨正。3、找标高的方法与步骤。A、找标高。一般计算法则，是以机

35、械加工面的标高减去基配点的标高所得的值，就是由机械加工面至基配点的距离。B、找标高时考前须知：找标高时，对于基准点的使用应有足够的认识，对于连续生产的联动机组要尽量少用基准点，而多用机械加工面间的相互高度关系。多体安装时，须注意每个单位标高偏差的控制。当拧紧设备地脚螺栓前，标高用垫铁出入不大时，可以根据设备重量，估计地脚螺栓后调度下降多少，一般是先使高度高出设计标高1mm左右，这样拧紧地脚螺栓后高度将会接近要求数据。在调整设备标高的同时，应兼顾其水平，二者必须同是时进展调整。4、找正水平度的方法与步骤A、在小的测定面上可直接用水平检查，大的测定面应先放上平尺，然后用水平检查。平尺与测定面间应擦

36、干净，并用塞尺检查，接触要良好。B、初步找平时，有些设备可以水准仪检查一下，以帮助安装人员进展调整。C、在有斜度的测定面上测定水平度时，可用角度水平器或制作准确的样板。D、在滚动轴承外套上检查水平度时，轴承外套与瓦座不得有夹帮现象。E、方水平在使用时应正反各测一次，以纠正方水平本身的误差；找正设备的水平度所用的方水平、平尺等必须检验合格。设备定位检查与根底灌浆。每台设备安装后，都要进展严格的检查工作，使设备的中心、标高和水平以及螺栓调整垫铁的紧度完全符合技术要求，并将实测结果记录在质量检查表格中。设备检查后，必须及时进展灌浆，假设超过48h，就要重新检查该设备的标高、中心和水平。1、根底灌浆技

37、术要求A、灌浆前，要去除根底外表的全部杂物脚螺栓孔内一定要清洗干净，要用压缩空气吹净根底外表与孔内的灰尘，灌浆处应清理干净。B、灌浆前，应安设外模板，外模板至设备底座的底面外缘距离不应小于60mm。设备底座下，如不需要全部灌浆且灌浆层需承受负荷时，应安设内模板。内模板至设备底座的底面外缘距离应大于100mm，不应小于底座面宽；高度约等于底面到根底或地坪的距离。C、灌浆宜用细石混凝土(或水泥砂浆)，其标高应与根底或地坪的标高一致。如灌浆层与设备底面接触要求较高时，应尽量采用膨胀水泥拌料。灌浆时，应捣固密实，不应使地脚螺栓歪斜影响设备的安装精度。灌浆工作不能中断，须一次灌浆。灌浆后经常洒水养护，以

38、免裂纹。D、灌浆层只起固定垫铁或防止油水进入等作用，其厚度不应小于25mm，灌浆无困难时可小于25mm。E、一般二次灌浆的高度，最低要把垫铁灌没，最高不得将地脚螺栓螺母盖住。如果是固定式的地脚螺栓，则在二次灌浆时，一定要在螺栓护套内灌满浆。假设是活动式地脚螺栓，则在二次灌浆时，不能将灰浆灌到螺栓套筒内。F、为使垫铁与设备底座的底面、灌浆层接触良好，宜采用压浆法施工。灌浆时，一般应先灌满地脚螺栓孔，待混凝土到达规定强度的75%后，再灌垫铁下面的压浆层。压浆层的厚度一般为30-50mm。待压浆层达规定强度后，才能进展设备的最后找正。2、设备螺栓调整垫铁找平的技术要求。螺栓调整垫铁，是应用两个斜滑板

39、相对移动，改变总高度的原理做成的，利用螺栓调整垫铁找平时，应符合以下要求：A、螺纹局部和调整块滑动面应涂以耐水性较好的润滑脂(如钙基润滑脂)。B、垫座应用混凝土灌牢，但不应灌入活动面(包括滑动面上)。C、找平必须用提高升降块的方法(需要降低升降块时，调整块应仍留有调整的余量)。D、不作为永久性支承的调整螺栓，找平后，在设备底座下应有垫铁垫实，然后将调整螺栓松开。E、调整螺栓支承板的厚度宜大于螺栓直径，应稳固地安设在根底上。F、作为永久性支承螺栓调整垫铁伸出设备底座底面的长度，应小于螺栓直径。3、拧紧地脚螺栓考前须知A、地脚螺栓的螺母下应加垫圈。螺母与垫圈与设备底座间，均应保证为平面接触，以免地

40、脚螺栓受到额外负荷。B、在混凝土到达设计强度75%以后，始准拧紧地脚螺栓。C、拧紧地脚螺栓应从设备中间局部开场，然后往两头交织对角进展。同时施力均匀、严禁紧守一边，再紧另一边的作法。在紧守螺母后，再复查一次水平。四设备试运转试运转的目的，是综合检验以前各施工工序的施工质量，同时也能发现整台设备中存在的问题和缺陷，以便在设备正式运转前进展修理和调整。1、试运转前的准备工作A、熟悉设备说明书和有关设计文件，了解设备性能和操作程序、方法和平安原则。B、设备的所有安装过程都应全部完毕，并经检验合格，灌浆局部已经到达强度要求。C、试运转所用工具、材料和润滑剂平安防护措施及用品都已准备就绪。D、试运转所需

41、能源、介质均能保证供给可靠。2、试运转步骤A、试运转应先无负荷、后负荷，先单机、后系统，最后联动，首先应分别从部件开场，由部件至组件，由组件至单台设备。数台设备联动组的联运试车，应将单机设备分别试好后，再系统联动。B、无负荷试运转时，应检查设备各部动作和互相间动作的正确性，同时也能使*些摩擦外表得以初步磨合，负荷试运转是为了检验设备能否到达试生产的要求。C、各类设备的试运转均有不同，应按设计和标准规定进展。二、电气安装一电缆敷设和配管 1、配管的一般要求。1、敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理。2、暗配管宜沿最近的路线敷设并应减少弯曲，埋入墙或混凝土内的管子离外表的

42、净距不得小于15mm。3、进入落地式配电箱的管路排列应整齐，管口高出根底面不应小于50mm。4、埋于地下的管路不宜穿过设备根底。穿过建筑物时，应加保护管保护。5、明配钢管不允许焊接，只可用管箍丝接。在防火区域属防爆等级配管、管箍、接线盒的连接处必须焊接地过桥。6、钢管(镀锌钢管除外)、外均应刷防腐漆，但埋于混凝土内的管路外壁不刷，埋入土层内的钢管应刷两道沥青。7、穿电线的管子不允许焊接。如需要焊接(用于暗配)可采用套管连接，套管长度为连接收外径的3倍，连接收的对口应在套管的中心，焊接结实、严密。8、钢管与设备的连接，应将钢管敷设到设备内部。如不能直接进入时，应采取如下措施： A、在枯燥房屋内，

43、可从管口起加保护软管引入设备内； B、在潮湿处，可在管口处增设防水弯头，由防水弯头引出的导线应套绝缘保护软管，弯成防水弧度后引入设备。9、金属软管引入设备时，软管与钢管或设备应用软管接头连接，不得利用金属软管作为接地导线。 2、管子选择及适用场所。1、电线管：管壁较薄，适用于枯燥场所的明、暗配。2、焊接钢管：管壁较厚，适用于潮湿、有机械外力、有轻微腐蚀气体场所的明、暗配。3、电缆敷设1、施工准备。施工前对所要敷设的电缆规格、型号、截面、电压等级等进展检查核对其是否符合设计要求，检查外观有无扭曲，破损等现象。准备施放工具、材料和设备；编制施放电缆清单；制作电缆标志牌、标志桩；清理电缆沟中杂物；疏

44、通埋管，并在管中穿牵引线。2、施放前进展绝缘测定。1KV以下的电缆用1KV兆欧表测量线间及对地的绝缘电阻应不低于10M。3、选择适宜地点安装放电缆机具进展电缆敷设。电缆施放时，电缆从电缆盘的上端引出，防止电缆在支架上及地面磨擦，拖拉造成机械损伤。4、电缆穿管敷设时，在管口衬以铅边或其他保护护口,保护电缆在管内拖动中不划伤外皮。5、电缆敷设完成后，及时将两端头包扎防潮，并挂设电缆标志牌。标志牌要求字迹清晰，不易褪色、不易老化。4、管内穿线1、施工流程：选择导线疏通管路，穿牵引线放线与断线导线与牵引线绑扎管口带护口导线连接绝缘测量。2、根据设计图选择导线规格、型号。相线、中性线及保护地线用颜色区分

45、中性线为淡兰色，保护地线为黄绿相间的颜色。3、导线放置在放线架上施放。断线时，导线预留长度为：在接线盒、开关盒、灯头盒中预留约15cm，在配电箱中预留长度为配电箱箱体周长的一半，出户导线预留。4、绝缘测量。采用500V兆欧表测量，照明线路的绝缘电阻不小于，动力线路的绝缘电阻不小于1M。二控制台安装 1、盘、柜等在搬运和安装时应采取防振、防潮、防止柜架变形和漆面受损等平安措施，必要时可将装置性设备和易损元件拆下单独包装运输。 2、设备安装前建筑工程应具备以下条件；1、屋顶、楼板施工完毕，不得渗漏；2、完毕室内地面工作，室内沟道无积水、杂物；3、预埋件及预留孔符合设计要求，预埋件应结实；4、门窗安装完毕；5、进展装饰工作时有可能损坏已安装设备或设备安装后不能再进展施工的装饰工作全部完毕。 3、根底型钢的安装应符合以下要求。1、允许偏差应符合有关规定。2、根底型钢安装后，其顶部宜高出抹平地面10mm；3、成套柜按产品技术要求执行。4
