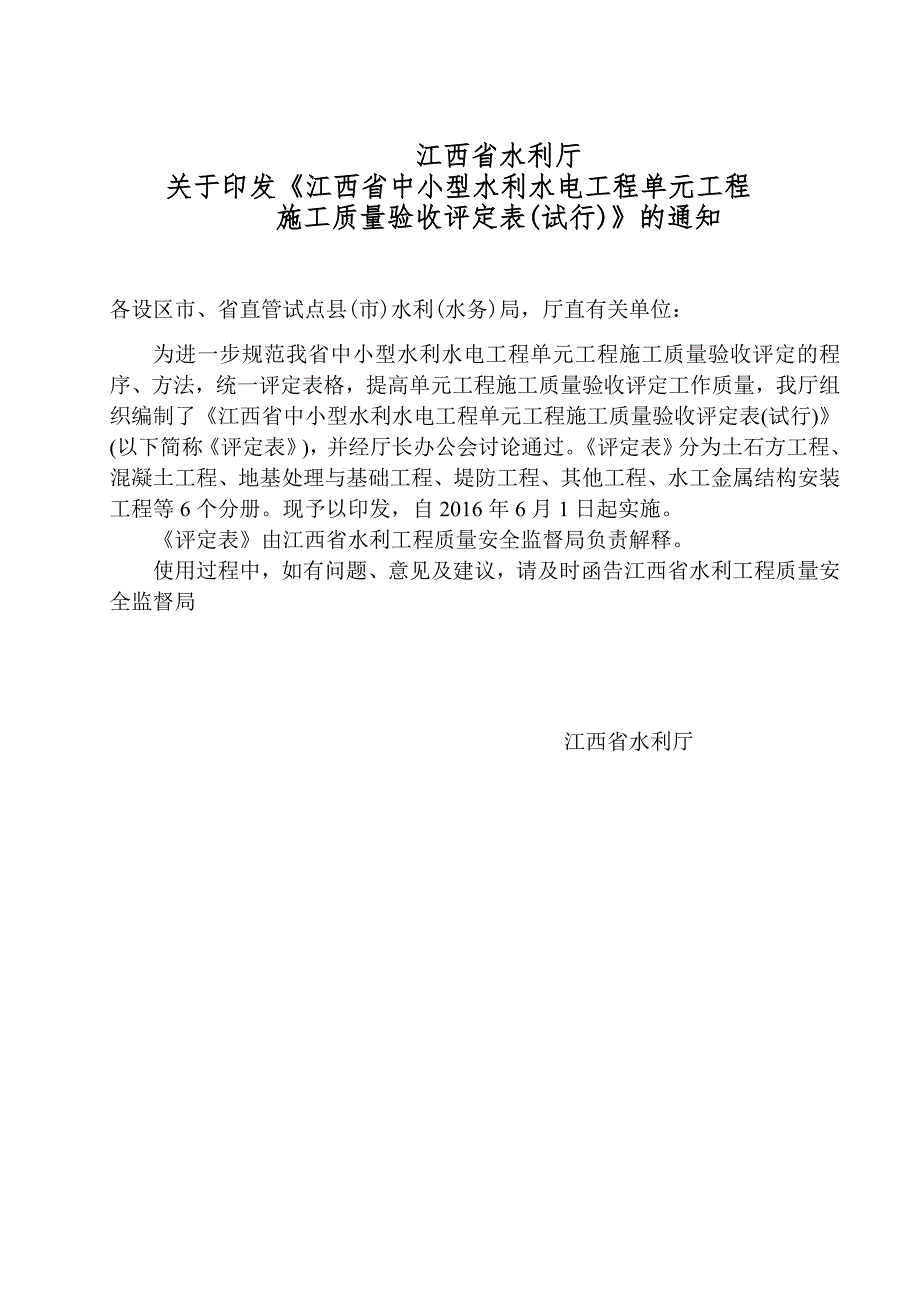

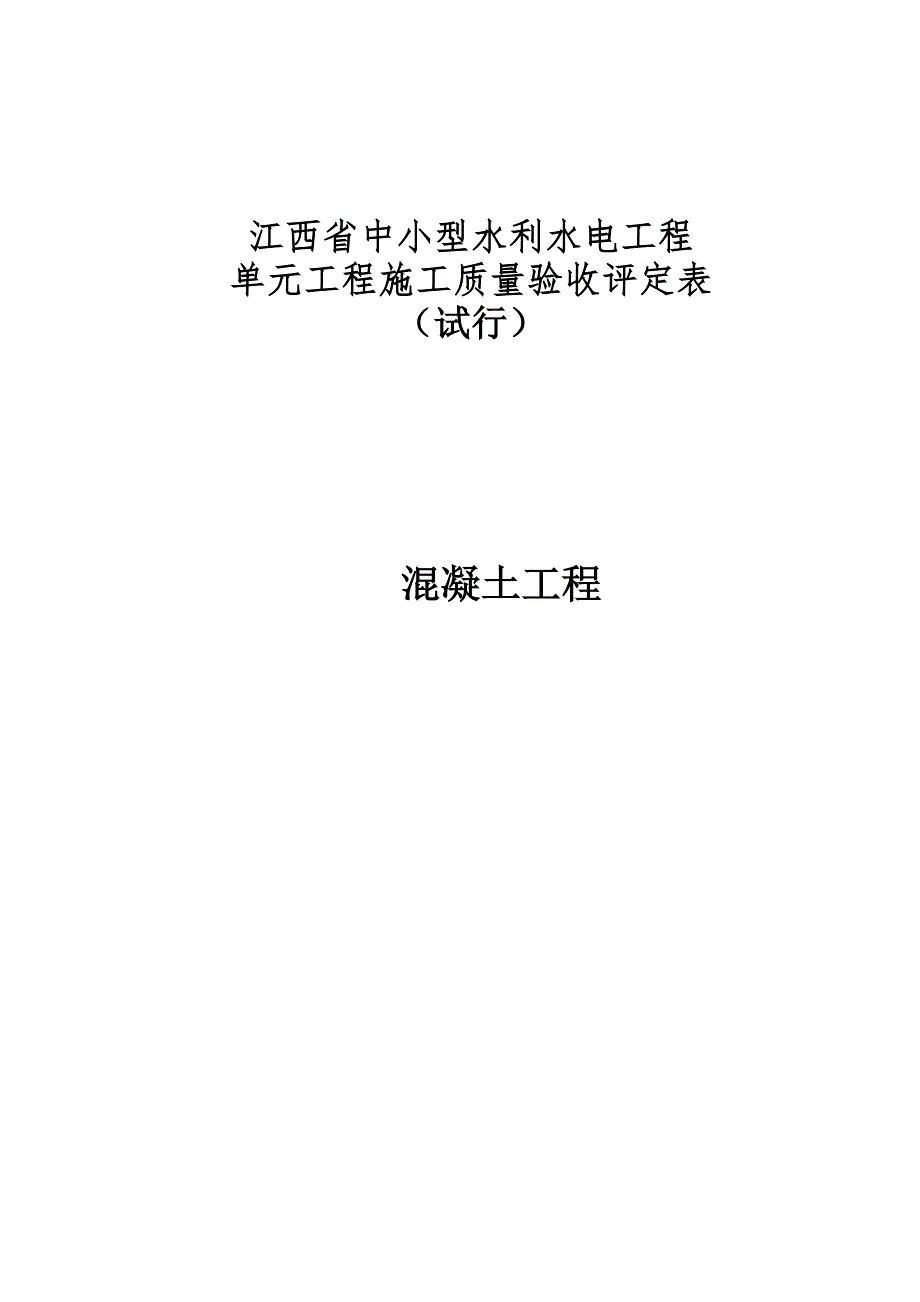

1、江西省中小型水利水电工程单元工程施工质量验收评定表（试行） 混凝土工程 江西省水利厅关于印发江西省中小型水利水电工程单元工程施工质量验收评定表(试行)的通知 各设区市、省直管试点县(市)水利(水务)局，厅直有关单位：为进一步规范我省中小型水利水电工程单元工程施工质量验收评定的程序、方法，统一评定表格，提高单元工程施工质量验收评定工作质量，我厅组织编制了江西省中小型水利水电工程单元工程施工质量验收评定表(试行)(以下简称评定表)，并经厅长办公会讨论通过。评定表分为土石方工程、混凝土工程、地基处理与基础工程、堤防工程、其他工程、水工金属结构安装工程等6个分册。现予以印发，自2016年6月1日起实施

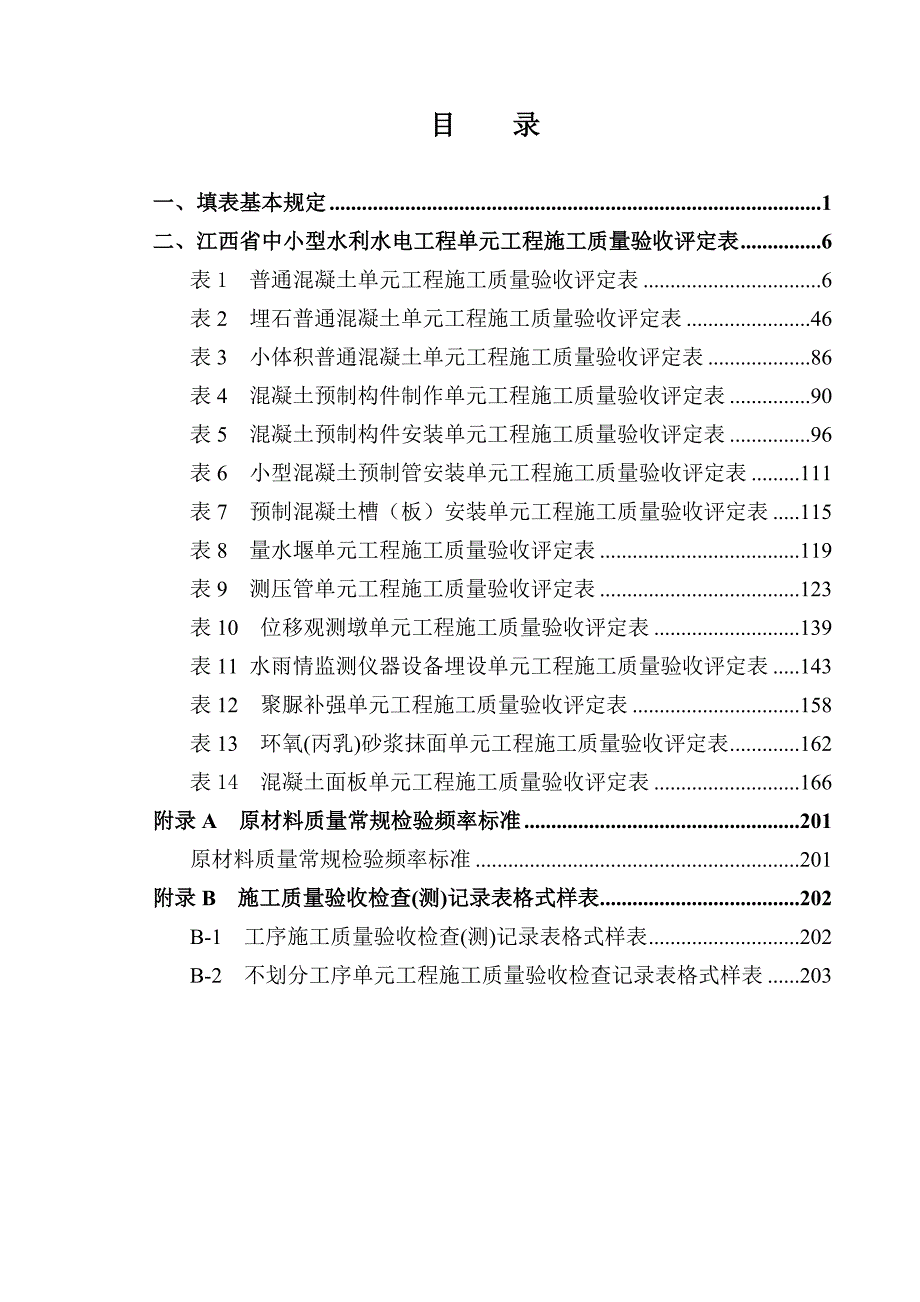

2、评定表由江西省水利工程质量安全监督局负责解释。使用过程中，如有问题、意见及建议，请及时函告江西省水利工程质量安全监督局 江西省水利厅 目 录 一、填表基本规定1二、江西省中小型水利水电工程单元工程施工质量验收评定表6表1 普通混凝土单元工程施工质量验收评定表6表2 埋石普通混凝土单元工程施工质量验收评定表46表3 小体积普通混凝土单元工程施工质量验收评定表86表4 混凝土预制构件制作单元工程施工质量验收评定表90表5 混凝土预制构件安装单元工程施工质量验收评定表96表6 小型混凝土预制管安装单元工程施工质量验收评定表111表7 预制混凝土槽（板）安装单元工程施工质量验收评定表115表8 量水

3、堰单元工程施工质量验收评定表119表9 测压管单元工程施工质量验收评定表123表10 位移观测墩单元工程施工质量验收评定表139表11 水雨情监测仪器设备埋设单元工程施工质量验收评定表143表12 聚脲补强单元工程施工质量验收评定表158表13 环氧(丙乳)砂浆抹面单元工程施工质量验收评定表162表14 混凝土面板单元工程施工质量验收评定表166附录A 原材料质量常规检验频率标准201原材料质量常规检验频率标准201附录B 施工质量验收检查(测)记录表格式样表202B-1 工序施工质量验收检查(测)记录表格式样表202B-2 不划分工序单元工程施工质量验收检查记录表格式样表203一、填表基本规

4、定为了规范江西省中小型水利水电工程单元工程施工质量验收评定表(试行) 第二册 混凝土工程(以下简称评定表)的填写方法，确保评定表填写质量，作如下基本规定：1适用范围评定表适用于江西省3级、4级水工建筑物工程单元工程施工质量验收评定，1级、2级水工建筑物工程单元工程施工质量验收评定执行部颁标准，5级水工建筑物工程单元工程施工质量验收评定参照执行。2工序施工质量验收评定(1)单元工程中的工序分为主要工序和一般工序。主要工序(工序名称前面标有“”符号者均为主要工序)和一般工序的划分应按评定表(试行)中的规定执行。(2)工序施工质量验收评定应具备下列条件：1)工序中所有施工项目(或施工内容)已完成，现

5、场具备验收条件。2)工序中所包含的施工质量检验项目经施工单位自检全部合格。(3)工序施工质量验收评定应按下列程序进行：1)施工单位应首先对已经完成的工序施工质量按评定表标准进行自检，并做好检验记录。2)施工单位自检合格后，应填写工序施工质量验收评定表，专职质检员履行相应签认手续后，向监理单位申请复核。3)监理单位收到申请后，应在4h内进行复核。复核包括下列内容：核查施工单位报验资料是否真实、齐全、准确、清晰。结合平行检测和跟踪检测结果等，复核工序施工质量检验项目是否符合评定表的要求。在施工单位提交的工序施工质量验收评定表中填写复核记录，并签署工序施工质量评定意见，核定工序施工质量等级，现场监理

6、履行相应签认手续。(4)工序施工质量验收评定应包括下列资料：1)施工单位报验时，应提交下列资料：各班(组)的初检记录、施工队复检记录、施工项目部专职质检员终检记录。工序中各施工质量检验项目的检验资料。施工中的见证取样检验及记录结果资料。施工单位自检完成后，填写的工序施工质量验收评定表。2)监理单位应提交下列资料：监理单位对工序中施工质量检验项目的平行检测资料。现场监理签署质量复核意见的工序施工质量验收评定表。3工序施工质量验收评定等级标准工序施工质量验收评定分为合格和优良两个等级，其标准应符合下列规定：(1)合格等级标准应符合下列规定：1)主控项目，检验结果应全部符合评定表的要求。2)一般项目

7、逐项应有70 %及以上的检验点合格，且不合格点不应集中，不合格点的质量不应超出有关规范或设计要求的限值。3)各项报验资料应符合评定表的要求。(2)优良等级标准应符合下列规定：1)主控项目，检验结果应全部符合评定表的要求。2)一般项目，逐项应有90 %及以上的检验点合格，且不合格点不应集中，不合格点的质量不应超出有关规范或设计要求的限值。3)各项报验资料应符合评定表的要求。4单元工程施工质量验收评定(1)单元工程施工质量验收评定应具备下列条件：1)单元工程所含工序(或所有施工项目)已完成，并自检质量合格，施工现场具备验收的条件。2)已完工序施工质量经验收评定全部合格，有关质量缺陷已处理完毕或有

8、监理单位批准的处理意见。(2)单元工程施工质量验收评定应按下列程序进行：1)施工单位应首先对已经完成的单元工程施工质量进行自检，并填写检验记录。2)施工单位自检质量合格后，应填写单元工程施工质量验收评定表，向监理单位申请复核。3)监理单位收到申报后，应在8h内进行复核。复核应包括下列内容：应逐项核查施工单位报验资料是否真实、齐全、准确、清晰。对照施工图纸及施工技术要求，结合平行检测和跟踪检测结果等，复核单元工程质量是否达到评定表的要求。检查已完单元工程遗留问题的处理情况，在施工单位提交的单元工程施工质量验收评定表中填写复核记录，并签署单元工程施工质量评定意见，核定单元工程施工质量等级，监理工程

9、师履行相应签认手续。对验收中发现的问题提出处理意见。4)重要隐蔽单元工程和关键部位单元工程施工质量的验收评定应由项目法人单位(或委托监理单位)主持，应由项目法人、设计、监理、施工等单位的代表组成联合小组，共同验收评定，并应在验收前通知工程质量安全监督机构。(3)单元工程施工质量验收评定应包括下列资料：1)施工单位申请验收评定时，应提交下列资料：单元工程中所含工序(或检验项目)验收评定的检验资料。原材料、中间产品及各项实体检验项目的检验记录资料。施工中的见证取样检验及记录结果资料。施工单位自检完成后，填写的单元工程施工质量验收评定表。2)监理单位应提交下列资料：监理单位对单元工程施工质量的平行检

10、测资料。监理工程师签署质量复核意见的单元工程施工质量验收评定表。5划分工序单元工程施工质量验收评定等级标准 划分工序单元工程施工质量验收评定分为合格和优良两个等级，其标准应符合下列规定：(1)合格等级标准应符合下列规定：1)各工序施工质量验收评定应全部合格。2)各项报验资料应符合评定表的要求。(2)优良等级标准应符合下列规定：1)各工序施工质量验收评定应全部合格，其中优良工序应达到50 %及以上，且主要工序应达到优良等级。2)各项报验资料应符合评定表的要求。6 不划分工序单元工程施工质量验收评定等级标准不划分工序单元工程施工质量验收评定分为合格和优良两个等级，其标准应符合下列规定：(1)合格等

11、级标准应符合下列规定：1)主控项目，检验结果应全部符合评定表的要求。2)一般项目，逐项应有70 %及以上的检验点合格，且不合格点不应集中，不合格点的质量不应超出有关规范或设计要求的限值。3)各项报验资料应符合评定表的要求。(2)优良等级标准应符合下列规定：1)主控项目，检验结果应全部符合评定表的要求。2)一般项目，逐项应有90 %及以上的检验点合格，且不合格点不应集中，不合格点的质量不应超出有关规范或设计要求的限值。3)各项报验资料应符合评定表的要求。7 单元工程施工质量验收评定未达到合格标准时，应及时进行处理，处理后应按下列规定进行验收评定：(1)全部返工重做的，重新进行验收评定。(2)经加

12、固补强并经设计和监理单位鉴定能达到设计要求时；其质量等级只能评定为合格。(3)处理后的单元工程部分质量指标仍未达到设计要求的，经原设计单位复核，项目法人单位及监理单位确认能满足安全和使用功能要求，可不再进行处理；或经加固补强后，改变了建筑物外形尺寸或造成工程永久缺陷的，经项目法人单位、设计单位及监理单位确认能基本满足设计要求，其质量可评定为合格，并按规定进行质量缺陷备案。8 单元(工序)工程完工后，应及时评定其质量等级，并根据施工质量验收现场检查(测)结果，如实填写评定表。9 施工质量验收现场检查(测)应遵守随机布点与监理工程师现场指定区位相结合的原则，检验方法及数量应符合评定表和相关标准的规

13、定。10 评定表应使用蓝色或黑色墨水钢笔填写，不得使用圆珠笔、铅笔填写。若是使用计算机打印，输入内容的字体应与表格固定内容不同，以示区别，字号可以相同或相近，匀称为宜。质量意见和质量结论及签字部分(包括日期)不可打印。工序施工质量验收检查(测)记录表、不划分工序的单元工程施工质量验收检查(测)记录表必须手写，施工质量验收检查(测)记录表必须手写。工序施工质量验收检查(测)记录表、不划分工序的单元工程施工质量验收检查(测)记录表、工序施工质量验收评定表、单元工程施工质量验收评定表及备查资料的制备规格采用A4(210mm297mm)国际纸张标准。档案装订页边距应符合科学技术档案案卷构成的一般要求(

14、GB/T11822)的要求，即纵向页面档案的左边距或横向页面的上边距为2.5cm。11 文字。应按国务院颁布的简化汉字书写。字迹应工整、清晰。12 数字和单位。数字使用阿位伯数字(1、2、3、9、0)，数据与数据之间用逗号(，)隔开，小数点要用圆点(.)。单位使用国家法定计量单位，并以法定计量单位符号表示(如：MPa、m、m3、t)。13 合格率。用百分数表示，小数点后保留一位有效数字。如果恰为整数，则小数点后以0表示，例如：95.0%。14 修改错误。将错误用斜线划掉，再在其右上方填写正确的文字(或数字)，禁止使用改正液、贴纸重写、橡皮擦、刀片刮或用墨水涂黑等方法。 纹 23.3例如：表面有

15、裂缝 ，抗压强度25.3 MPa。15 表头填写(1)单位工程名称、分部工程名称、重要隐蔽(或关键部位)单元工程的名称按质量安全监督机构批复的项目划分确定的名称填写(工程实施过程中，需对单位工程、主要分部工程、重要隐蔽或关键部位单元工程的项日划分进行调整时，项目法人应重新报质量安全监督机构确认)，普通单元工程名称按监理单位批复的单元工程划分方案确定的名称填写。(2)单元工程部位：可用该单元工程所在的桩号或桩号范围、高程或高程范围、到轴线(中心线)的距离等表示，原则是使该单元工程从空间(三维)上受控，必要时附图示意。(3)施工单位：填写与项目法人签订承包合同的施工单位全称。(4)单元工程量：填写

16、本单元主要工程量(5)施工日期：填写该工序或单元从开工到结束的日期。“年”应填写4位数，“月”应填写实际月份(1月12月)，“日”应填写实际日期(1日31日)。16 质量标准栏中，凡有“符合设计要求”者，应注明设计要求的具体内容，如内容较多，可附页说明；、凡有“符合规范要求”者，应标出所执行的规范名称和编号。凡在评定表“质量标准”栏中只作定性(即没有定量标准)描述的检验项目，则在检查(检测)结果记录中也作定性描述，合格率填写为100.0%。“全数检查”采取定性描述，对设计或施工规范主要内容随机抽检，以抽检合格率定质量等级。如“砂浆铺筑”的检验项目“质量要求”为“厚度宜为23cm，均匀平整，无漏

17、铺”，检验方法为“观察”，检验数量为“全数检查”，“检查记录表”填写为“砂浆铺筑均匀，无漏铺，现场检测厚度为2.5cm、2.8cm.合格率为100.0%”。17 检查(测)记录。文字记录应真实、准确、简练地记录质量检查情况，不得简单填写“符合质量标准”或“符合设计要求”，应写明质量标准和设计要求的具体内容，如有检验报告或记录表应写明具体编号。数字记录应真实、准确、可靠，小数点后保留位数应符合有关规定。设计值按施工图填写，实测值填写实际检测数据(可打印)而不是偏差值。当实测数据较多时，可填写实测组数、实测值范围(最大值最小值)、合格数，但实测值应作表格附件备查。18 评定表中列出的某些项目，如实

18、际工程无该项内容，应在相应检验栏内用斜线“/”表示。19 评定表中从表头至施工单位自评意见栏均由施工单位负责终检的专职质检员检查合格后填写，并由质检负责人并签字。监理单位复核意见栏由负责该项日的监理工程师复核质量等级并签字。监理工程师复核质量等级时，如对施工单位填写的质量检验资料或质量等级有不同意见可写入“质量等级”栏内或另附页说明，并在“质量等级”栏内填写出核定的质量等级。如无不同意见，复核后签字。评定表施工单位自评意见栏和监理单位复核意见栏的签字人员必须是与该项目具有合同关系的人员，且由本人按照身份证上的姓名签字(不得由他人代签)，同时填写日期。监理单位如果把工序施工质量验收检查记录表或单

19、元工程施工质量验收检查记录表作为监理跟踪检测、监理见证取样资料，现场监理必须在工序施工质量验收检查记录表或单元工程施工质量验收检查记录表“现场监理”栏签字，签字人员为现场监理员或监理工程师。加盖公章，为盖施工单位(监理单位)的现场泒出机构的公章。20 评定表中未涉及表格，由项目法人组织监理、设计及施工单位根据设计要求并按照有关要求，制定相应的表格，并在工程开工前报质量安全监督机构核备。二、江西省中小型水利水电工程单元工程施工质量验收评定表表1 普通混凝土单元工程施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求： 1、单元工程划分：宜以混凝土浇筑仓号或一次检查验收范围划分

20、对混凝土浇筑仓号，应按每一仓号分为一个单元工程；对排架、梁、板、柱等构件，应按一次检查验收的范围分为一个单元工程。2、普通混凝土单元工程分为基础面或施工缝处理、模板制作及安装、钢筋制作及安装、预埋件（止水、伸缩缝等）制作及安装、混凝土浇筑（含养护、脱模）、外观质量检查6个工序，其中钢筋制作及安装、混凝土浇筑（含养护、脱模）工序宜为主要工序。表1 江西省中小型水利水电工程普通混凝土单元工程施工质量验收评定表合同工程名称： 合同编码：单位工程名称单元工程编码JXSLDY-HNT1分部工程名称单元工程量单元工程名称普通混凝土施工单位单元工程部位施工日期 年 月 日 年 月 日项次工序编号工序质量验

21、收评定等级1基础面或施工缝处理2模板制作与安装3钢筋制作及安装4预埋件(止水、伸缩缝等)制作及安装5混凝土浇筑(含养护、脱模)6外观质量检查施工单位自评意见 各工序施工质量全部合格，其中优良工序占_%，且主要工序施工质量达到_等级。单元工程质量等级评定为： （公章） 年 月 日监理单位复核意见 经抽查并检验相关检验报告和检验资料，各工序施工质量全部合格，其中优良工序占 _%，且主要工序施工质量达到_等级。单元工程质量等级评定为： （公章） 年 月 日例表1 江西省中小型水利水电工程普通混凝土单元工程施工质量验收评定表合同工程名称： 合同编码：单位工程名称单元工程编码JXSLDY-HNT1分部工

22、程名称单元工程量96.20m3单元工程名称普通混凝土施工单位XXX有限公司单元工程部位箱涵#1施工日期 年 月 日 年 月 日项次工序编号工序质量验收评定等级1基础面或施工缝处理优良2模板制作与安装合格3钢筋制作及安装优良4预埋件(止水、伸缩缝等)制作及安装优良5混凝土浇筑(含养护、脱模)优良6外观质量检查合格施工单位自评意见 各工序施工质量全部合格，其中优良工序占66.7%，且主要工序施工质量达到优良等级。单元工程质量等级评定为：优良 （公章） 年 月 日监理单位复核意见 经抽查并检验相关检验报告和检验资料，各工序施工质量全部合格，其中优良工序占66.7%，且主要工序施工质量达到 优良等级。

23、单元工程质量等级评定为：优良 （公章） 年 月 日表1-1 基础面、施工缝处理工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1、基础面处理工序施工质量验收检查标准：基础面处理工序施工质量验收检查标准表项次检验项目检验方法检验数量主控项目1基础面岩基观察、查阅设计图纸或地质报告全仓检查软基观察、查阅测量断面图及设计图纸一般项目1岩面清理观察全仓检查2地表水和地下水观察全仓检查2、施工缝处理工序施工质量验收检查标准：混凝土施工缝处理工序施工质量验收检查标准表项次检验项目检验方法检验数量主控项目1施工缝的留置位置观察、量测全数检查2施工缝面凿毛观察全数检查一般项目1缝

24、面清理观察全数检查表1-1-1 江西省中小型水利水电工程基础面处理工序施工质量验收评定表合同工程名称： 合同编码：单位工程名称工序名称基础面处理分部工程名称工序编码JXSLDY-HNT1-1-1单元工程名称普通混凝土施工单位单元工程部位施工日期 年 月 日 年 月 日项次检验项目质量标准检查（测）记录合格数合格率主控项目1基础面岩基符合设计要求软基预留保护层已挖除；基础面符合设计要求一般项目1岩面清理符合设计要求；清洗洁净、无积水、无积渣杂物2地表水和地下水妥善引排或封堵施工单位自评意见 主控项目检验点100%合格，一般项目逐项检验点的合格率_%，且不合格点不集中分布。工序质量等级评定为： （

25、公章） 年 月 日监理单位复核意见 经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率_%，且不合格点不集中分布。工序质量等级评定为： （公章） 年 月 日例表1-1-1 江西省中小型水利水电工程基础面处理工序施工质量验收评定表合同工程名称： 合同编码：单位工程名称工序名称基础面处理分部工程名称工序编码JXSLDY-HNT1-1-1单元工程名称普通混凝土施工单位XXX有限公司单元工程部位箱涵#1施工日期 年 月 日 年 月 日项次检验项目质量标准检查（测）记录合格数合格率主控项目1基础面岩基符合设计要求见附表100.0%软基预留保护层已挖除；基础面符合设计要求一般项目1岩面清理符合

26、设计要求；清洗洁净、无积水、无积渣杂物见附表90.0%2地表水和地下水妥善引排或封堵见附表100.0%施工单位自评意见 主控项目检验点100%合格，一般项目逐项检验点的合格率90.0100.0%，且不合格点不集中分布。工序质量等级评定为：优良 （公章） 年 月 日监理单位复核意见 经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率90.0100.0%，且不合格点不集中分布。工序质量等级评定为：优良 （公章） 年 月 日例表1-1-1a 江西省中小型水利水电工程基础面处理工序施工质量验收检查记录表合同工程名称： 合同编号：单位工程名称工序名称基础面处理分部工程名称工序编码JXSLDY

27、HNT1-1-1单元工程名称普通混凝土施工单位XXX有限公司单元工程部位箱涵#1施工日期 年 月 日 年 月 日项次检验项目检查(测)日期检查(测)记录主控项目1基础面x.x.x预留层已挖除，地基承载力符合设计要求2岩面清理x.x.x清洗洁净，无积水、积渣杂物一般项目1地表水和地下水x.x.x地表水和地下水已妥善引排初检人： 复检人： 终检人： 现场监理：203表1-1-2 江西省中小型水利水电工程施工缝处理工序施工质量验收评定表合同工程名称： 合同编码：单位工程名称工序名称施工缝处理分部工程名称工序编码JXSLDY-HNT1-1-2单元工程名称普通混凝土施工单位单元工程部位施工日期 年 月

28、 日 年 月 日项次检验项目质量标准检查（测）记录合格数合格率主控项目1施工缝的留置位置符合设计或有关施工规范规定2施工缝面凿毛基面无乳皮，成毛面，微露粗砂一般项目1缝面清理符合设计要求；清洗洁净、无积水、无积渣杂物施工单位自评意见 主控项目检验点100%合格，一般项目逐项检验点的合格率_%，且不合格点不集中分布。工序质量等级评定为： （公章） 年 月 日监理单位复核意见 经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率_%，且不合格点不集中分布。工序质量等级评定为： （公章） 年 月 日例表1-1-2 江西省中小型水利水电工程施工缝处理工序施工质量验收评定表合同工程名称： 合同

29、编码：单位工程名称工序名称施工缝处理分部工程名称工序编码JXSLDY-HNT1-1-2单元工程名称普通混凝土施工单位XXX有限公司单元工程部位箱涵#1施工日期 年 月 日 年 月 日项次检验项目质量标准检查（测）记录合格数合格率主控项目1施工缝的留置位置符合设计或有关施工规范规定见附表100.0%2施工缝面凿毛基面无乳皮，成毛面，微露粗砂见附表100.0%一般项目1缝面清理符合设计要求；清洗洁净、无积水、无积渣杂物见附表100.0%施工单位自评意见 主控项目检验点100%合格，一般项目逐项检验点的合格率90.0100%，且不合格点不集中分布。工序质量等级评定为：优良 （公章） 年 月 日监理单

30、位复核意见 经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率90.0100%，且不合格点不集中分布。工序质量等级评定为：优良 （公章） 年 月 日例表1-1-2a 江西省中小型水利水电工程施工缝处理工序施工质量验收检查记录表合同工程名称： 合同编号：单位工程名称工序名称施工缝处理分部工程名称工序编码JXSLDY-HNT1-1-2单元工程名称普通混凝土施工单位XXX有限公司单元工程部位箱涵#1施工日期 年 月 日 年 月 日项次检验项目检查(测)日期检查(测)记录主控项目1施工缝的留置位置x.x.x符合设计要求2施工缝面凿毛x.x.x基面无乳皮、呈毛面，微露粗砂一般项目1缝面清理x

31、x.x清洗洁净，无积水、积渣杂物初检人： 复检人： 终检人： 现场监理：表1-2 模板制作与安装工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1、模板制作与安装工序施工质量验收检查标准：模板制作及安装工序施工质量验收检查标准表项次检验项目检验方法检验数量主控项目1 稳定性、刚度和强度对照模板设计文件及图纸检查全部检查2承重模板底面高程仪器测量模板面积在100m2以内，不少于10个点；每增加100m2，检查点数增加不少于10个点3排架、 梁板、柱、墙结构断面尺寸钢尺测量轴线位置仪器测量垂直度2m靠尺量测、或仪器测量4结构物边线与设计边线外露表面钢尺测量隐蔽内面5

32、预留孔、洞尺寸及位置外露表面测量、查看图纸隐蔽内面一般项目1模板平整度、相邻两板面错台外露表面2m靠尺量测或拉线检查模板面积在100m2以内，不少于10个点；每增加100m2，检查点数增加不少于10个点隐蔽内面2局部平整度外露表面按水平线（或垂直线）布置检测点，2m靠尺量测模板面积在100m2以上，不少于20个点。每增加100m2，检查点数增加不少于10隐蔽内面3板面缝隙外露表面量测100m2以上，检查35个点。100m2以内，检查13个点隐蔽内面4结构物水平断面内部尺寸测量100m2以上，不少于10个点；100m2以内，不少于5个点5脱模剂涂刷查阅产品质检证明，观察全面检查6模板外观观察全面

33、检查表1-2 江西省中小型水利水电工程模板制作及安装工序施工质量验收评定表合同工程名称： 合同编码：单位工程名称工序名称模板制作与安装分部工程名称工序编码JXSLDY-HNT1-2单元工程名称普通混凝土施工单位单元工程部位施工日期 年 月 日 年 月 日项次检验项目质量标准检查(测)记录合格数合格率主控项目1 稳定性、刚度和强度满足混凝土施工荷载要求，并符合模板设计要求2承重模板底面高程允许偏差0+5mm3排架、 梁板、柱、墙结构断面尺寸允许偏差10mm轴线位置允许偏差10mm垂直度允许偏差5mm4结构物边线与设计边线外露表面内模板：允许偏差-10mm0；外模板：允许偏差0+10mm隐蔽内面允

34、许偏差15mm5预留孔、洞尺寸及位置孔、洞尺寸允许偏差-10mm孔洞位置允许偏差10mm一般项目1模板平整度、相邻两板面错台外露表面 钢模：允许偏差2mm；木模：允许偏差3mm隐蔽内面允许偏差5mm2局部平整度外露表面 钢模：允许偏差3mm；木模：允许偏差5mm隐蔽内面允许偏差10mm3板面缝隙外露表面钢模：允许偏差1mm；木模：允许偏差2mm隐蔽内面允许偏差2mm4结构物水平断面内部尺寸允许偏差20mm5脱模剂涂刷产品质量符合标准要求，涂刷均匀，无明显色差6模板外观表面光洁、无污物施工单位自评意见 主控项目检验点100%合格，一般项目逐项检验点的合格率_%，且不合格点不集中分布。工序质量等级

35、评定为： （公章） 年 月 日监理单位复核意见 经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率_%，且不合格点不集中分布。工序质量等级评定为： （公章） 年 月 日例表1-2 江西省中小型水利水电工程模板制作及安装工序施工质量验收评定表合同工程名称： 合同编码：单位工程名称工序名称模板制作与安装分部工程名称工序编码JXSLDY-HNT1-2单元工程名称普通混凝土施工单位XXX有限公司单元工程部位箱涵#1施工日期 年 月 日 年 月 日项次检验项目质量标准检查(测)记录合格数合格率主控项目1 稳定性、刚度和强度满足混凝土施工荷载要求，并符合模板设计要求见附表100.0%2承重模板
